Conjunto do adaptador da calha dianteira da carroçaria

Código de correção: 10101018102 10101018202 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

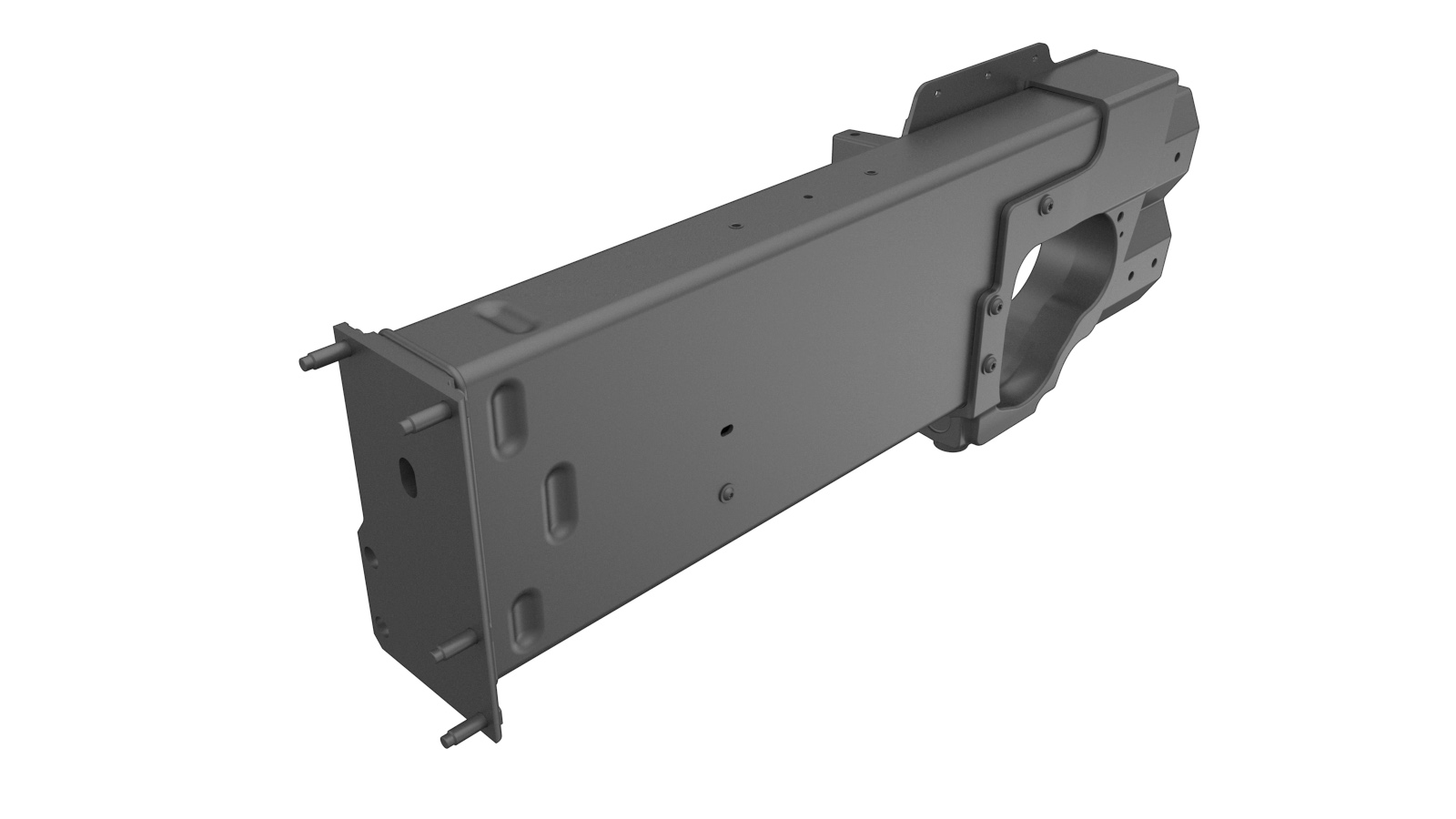

1 ADAPTADOR DA CALHA DIANTEIRA (adaptador da calha dianteira da carroçaria)
5 Rebite estrutural de resistência elevada, 6,5 mm
3 Rebite oco S48
6 Parafuso, cabeça sextavada , M10x1.50x30 Número de peça Tesla 2007116.
1 PinoWLD, RND, M6-29.5 [AL]CO] Número de peça Tesla 1013806-00-A.
1 Porca HF M6-1.00 [8] ZnAl Número de peça Tesla 2007207-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Torre do amortecedor dianteiro (todos os veículos com motor duplo e construídos depois de 10 de abril de 2016).

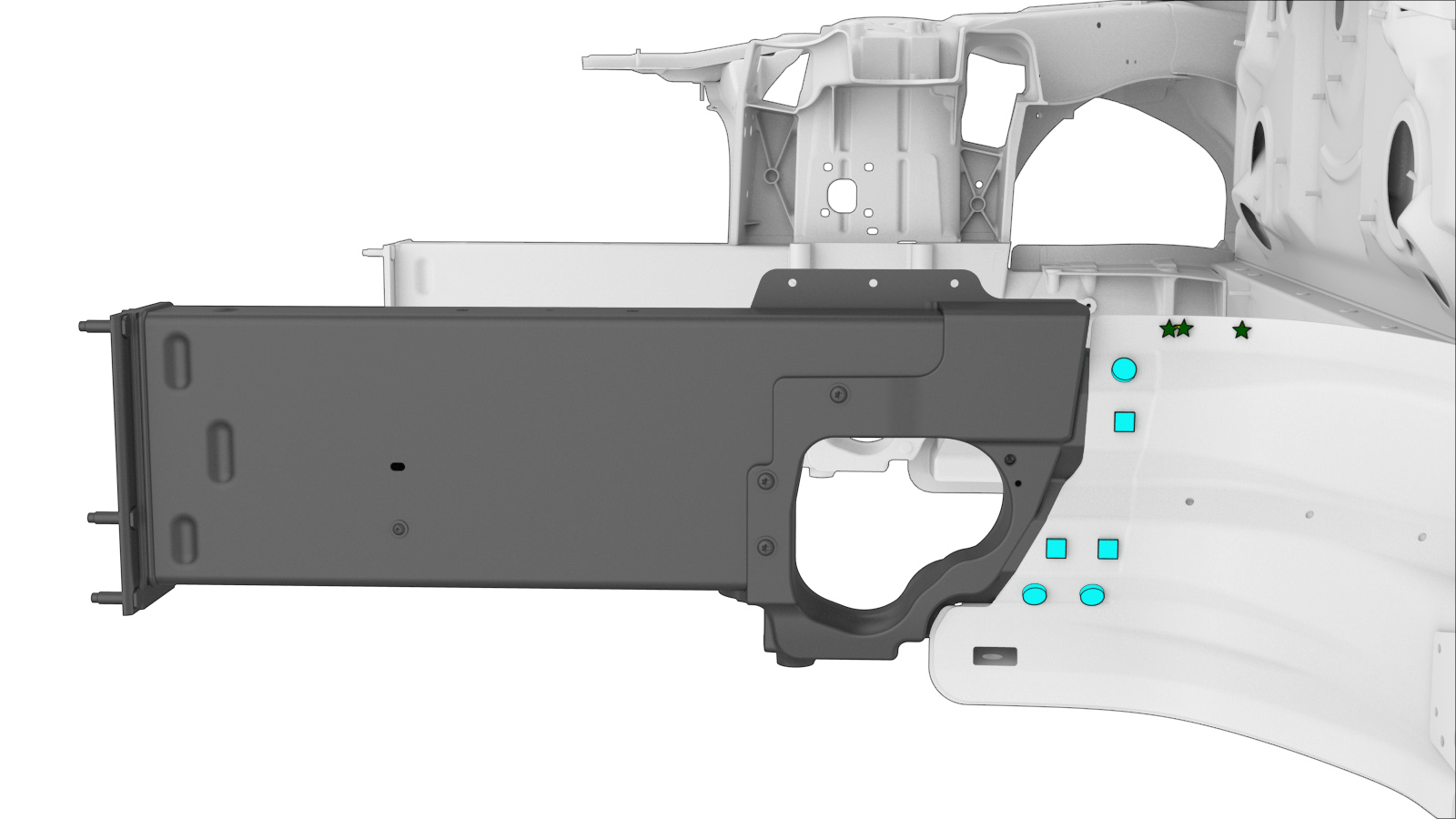

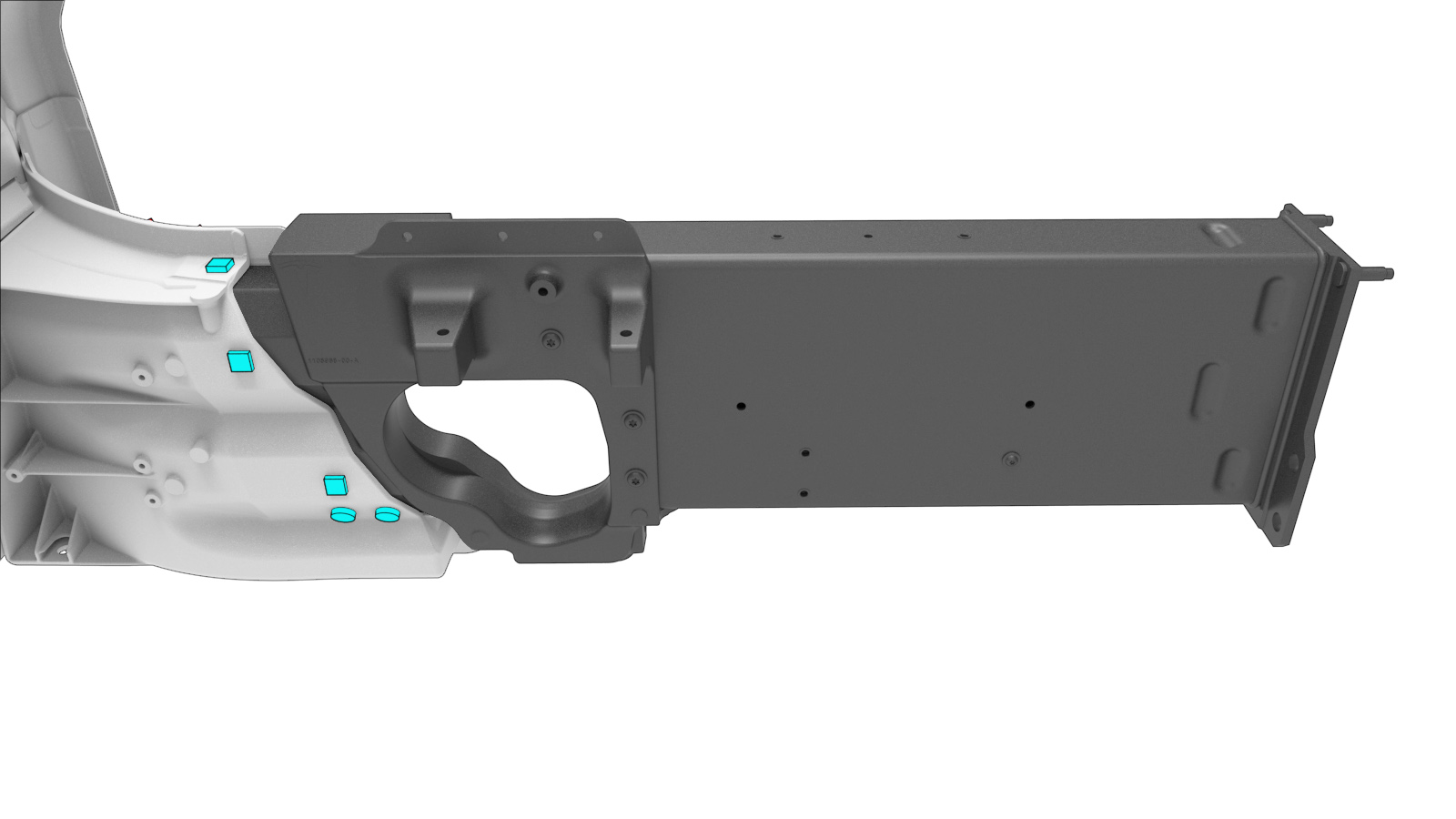

  2. Remova o componente original.

    ou SPR de fábrica

    ou rebites estruturais de fábrica

    ou parafusos, cabeça sextavada

    ou parafuso, cabeça Allen
    Informational PurposesAn informational icon, calling your attention
    Nota

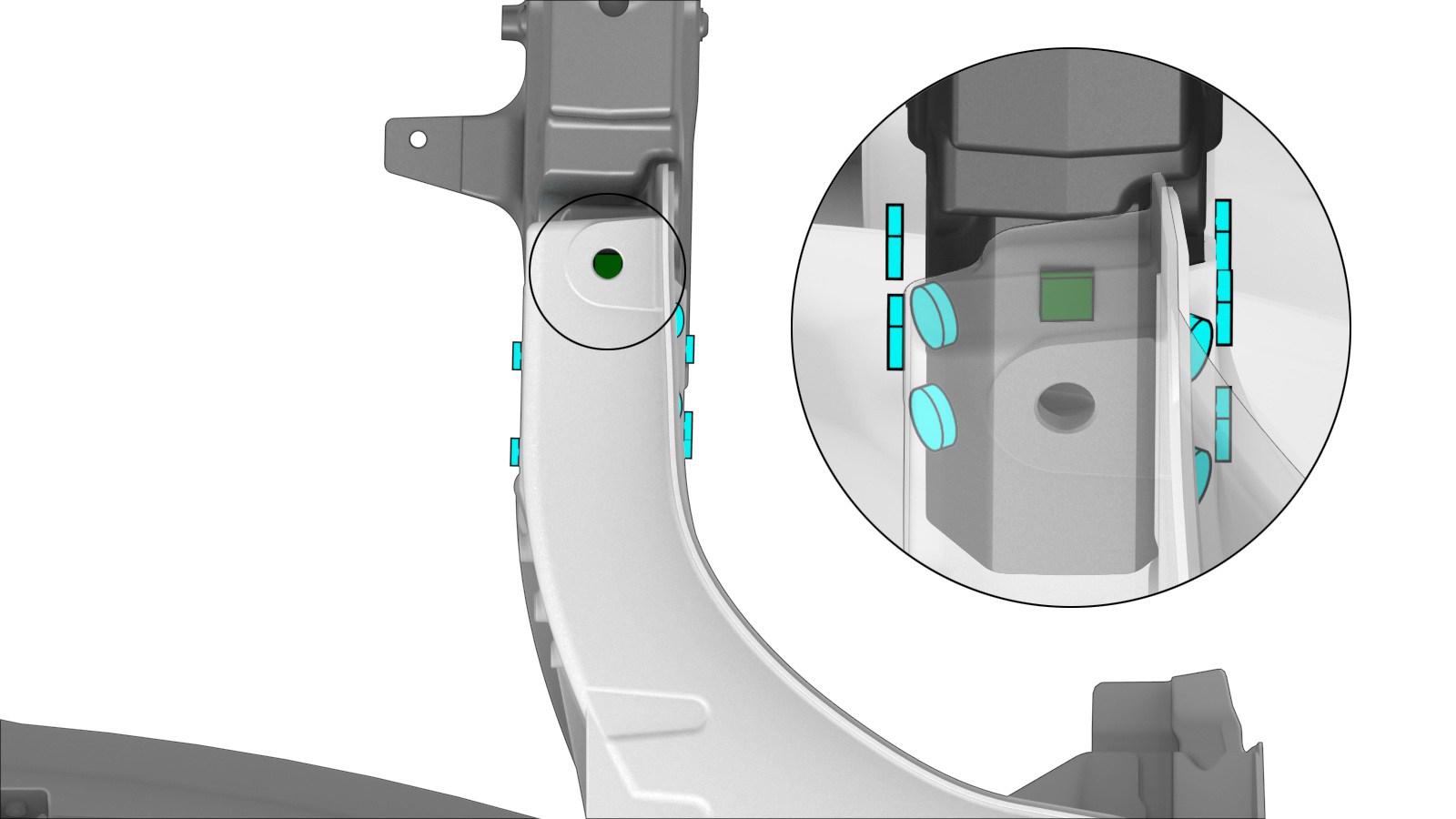

    Este parafuso de cabeça Allen é desapertado mas permanece na caixa estrutural.
    Retentores de parafuso e roscas de fábrica
  3. Se a peça de assistência não tiver um orifício de montagem para o perno utilizado para montar o suporte de apoio do tubo do travão: Crie um orifício de 8 mm com 25 mm de profundidade no local indicado.
    • Ponto/linha de referência
    • A = 66 mm
    • B = 30 mm
    • C = 25 mm (profundidade do orifício)
  4. Instale o perno utilizado para montar o suporte de apoio do tubo do travão.
    • Pino
    • Ponto/linha de referência
    • D = 50 mm
    • E = 18 mm

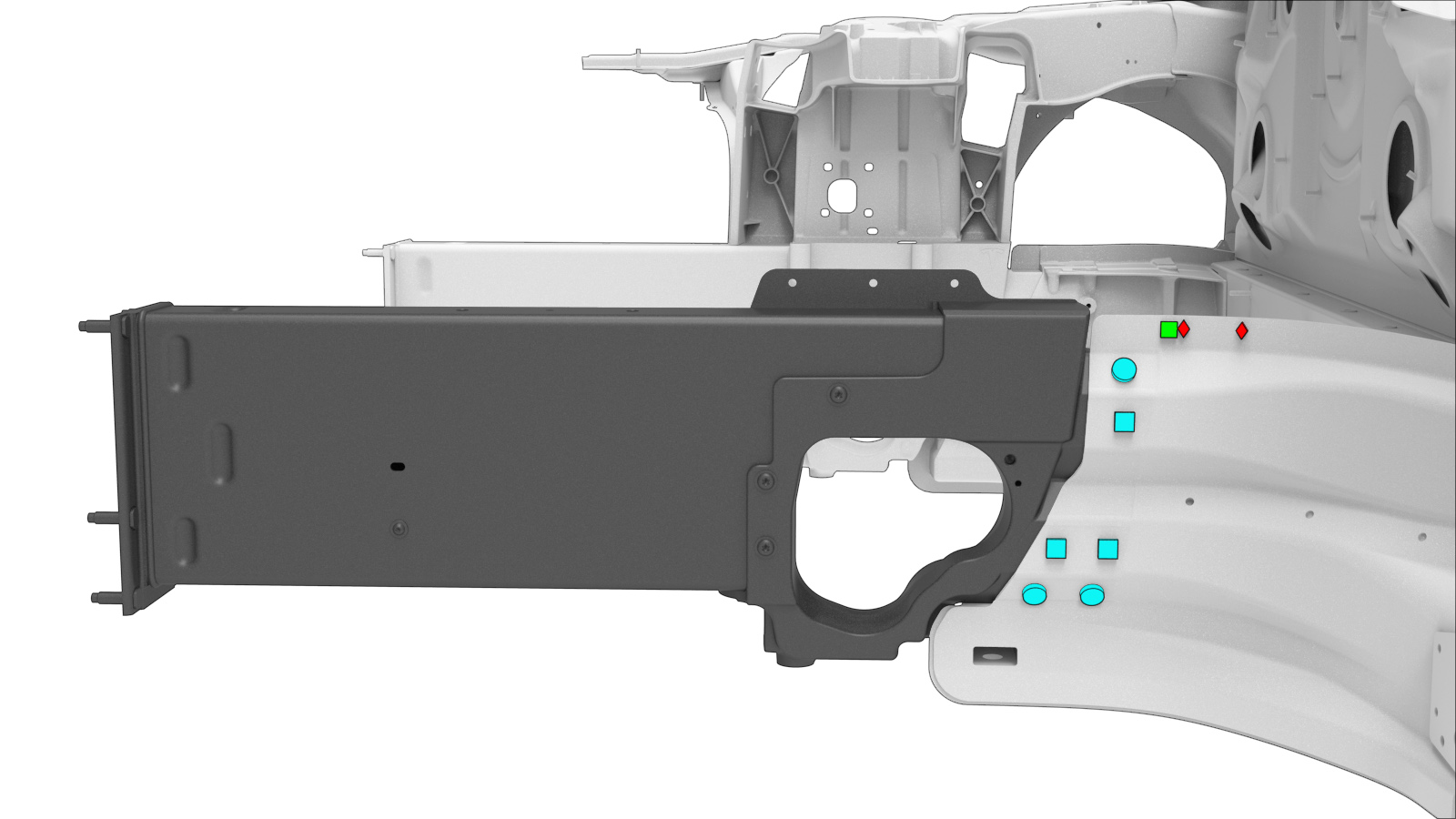

  5. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites ocos, S48

    ou parafusos, cabeça sextavada

    ou parafuso, cabeça Allen

  6. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  7. Instale o novo componente ou componentes.
    Aperte todos os parafusos a 50 Nm.
  8. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  9. Instale o item Torre do amortecedor dianteiro (todos os veículos com motor duplo e construídos depois de 10 de abril de 2016).
  10. Monte o suporte de apoio do tubo do travão.
    Porca

    Aperte a porca com um binário de 10 Nm.

  11. Realize quaisquer operações pós-reparação necessárias.
