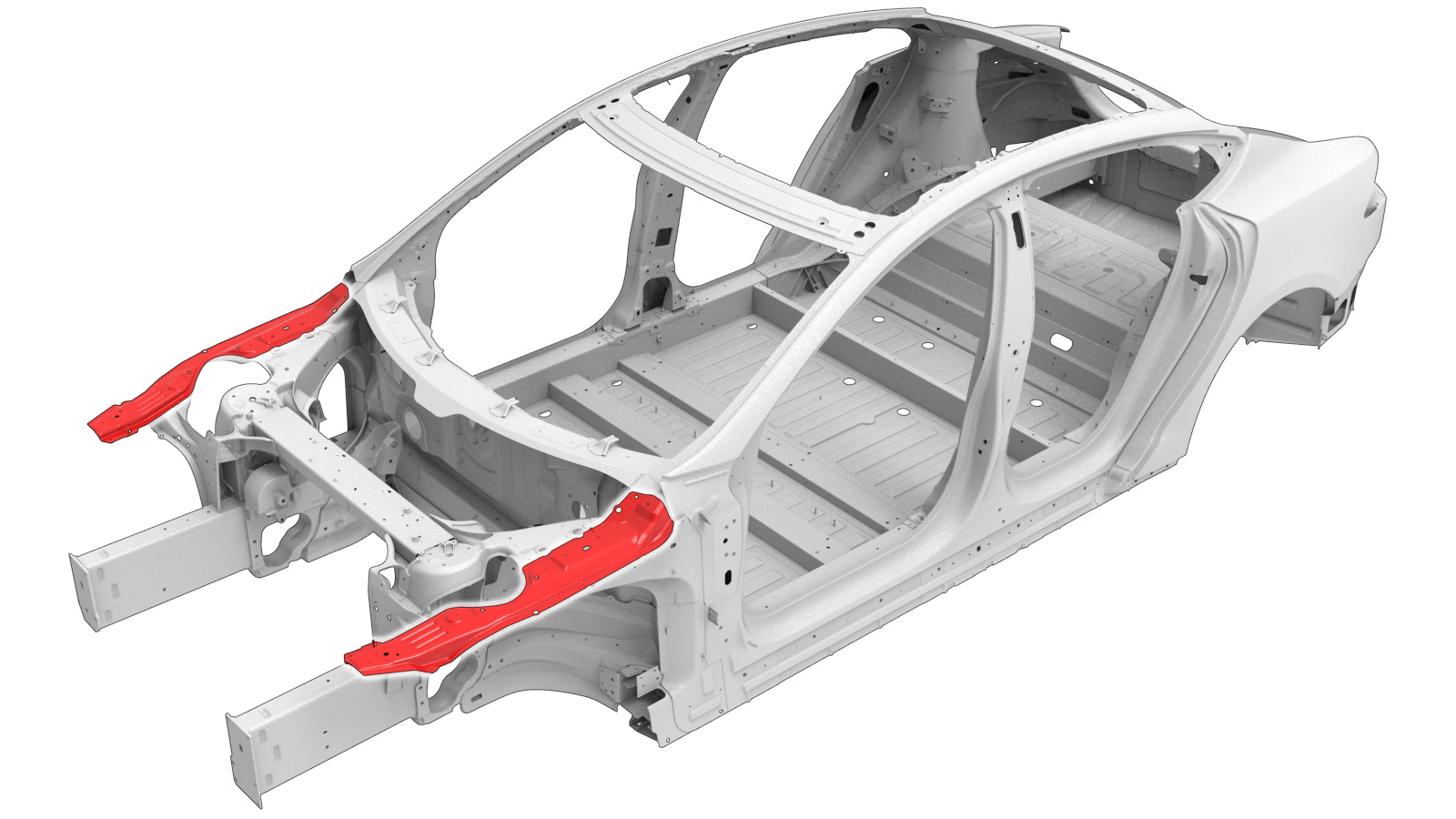

Conjunto lateral superior
Código de correção:
10101019102
10101030002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Qualquer secção individual ou combinação de secções do conjunto lateral superior pode ser substituída, desde que as linhas de corte de referência da secção Descrições da secção do conjunto lateral superior deste documento sejam respeitadas.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Utilizar este documento
- Descrições da secção do conjunto lateral superior Faculta informações sobre onde e como separar o conjunto lateral superior, conforme necessário, para substituir áreas danificadas do conjunto lateral superior ou para obter acesso aos componentes subjacentes da estrutura do veículo. Use as descrições da secção para determinar onde separar com sucesso o conjunto lateral superior, conforme necessário, para a reparação a ser efetuada.NotaAs secções do conjunto lateral superior podem ser substituídas individualmente ou em qualquer combinação de secções, desde que os locais de corte de referência identificados neste documento sejam respeitados.NotaAs medições a partir das posições dos orifícios para os parafusos são efetuadas a partir dos centros dos orifícios indicados, salvo indicação em contrário na descrição da secção.
- As secções de remoção e substituição deste documento contêm as informações necessárias para a substituição de todo o conjunto lateral superior. Se estiver a substituir secções do conjunto lateral superior (e não a totalidade do conjunto lateral superior), use os parágrafos relevantes de cada passo para determinar as peças e os fixadores necessários e os passos necessários para realizar a reparação.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

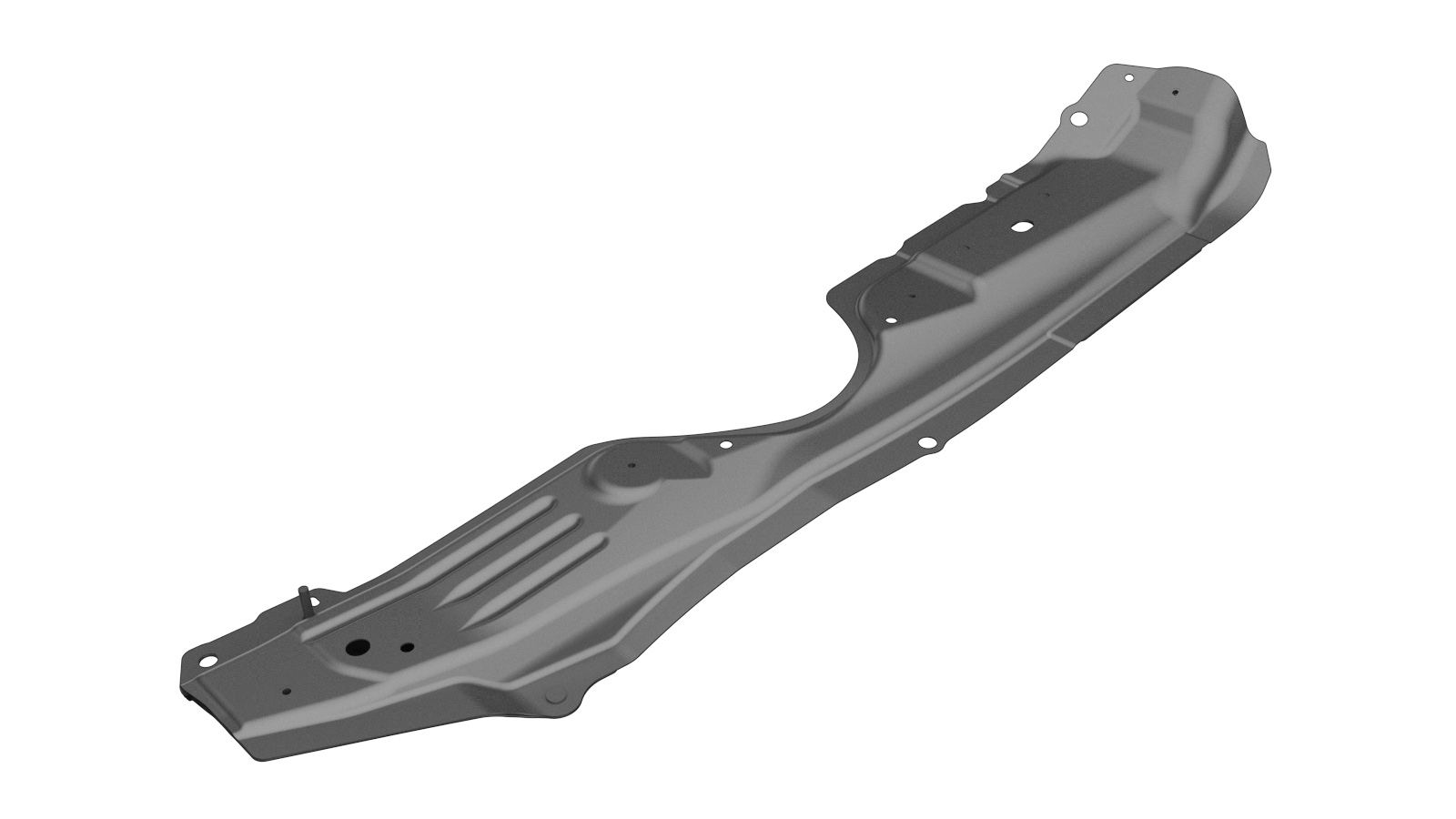

| 1 | CONJUNTO LATERAL SUPERIOR (conjunto lateral superior) | |
| 4 | Rebite estrutural, 6,5 mm, médio | |
| 10 | SPR, 5x4,5 | |
| 3 | SPR5x6 H4 | |
| 3 | SPR, 5x6.5 | |
| 1 | Parafuso, cabeça sextavada PARAFUSO, HF,M6-1.0x21[88],G1009[B],MAT | Número de peça Tesla 1139785-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Descrições da secção do conjunto lateral superior
| Secções e conjunto de assistência lateral superior | |
|---|---|
| O conjunto lateral superior completo é um componente individual e pode ser substituído como uma reparação individual. Como alternativa, em vez de substituir a totalidade do conjunto lateral superior, é possível substituir áreas do conjunto lateral superior utilizando secções do conjunto lateral superior com linhas de corte descritas neste documento. Aviso Quando cortar secções, não corte os orifícios para os parafusos. Nota Instale uma chapa de apoio atrás de cada junção de topo, caso exista espaço suficiente, e utilize adesivo estrutural para preencher quaisquer folgas atrás dos painéis e componentes subjacentes. |
|
| Conjunto | Secções |
| Secção do conjunto lateral superior | |
|---|---|
|

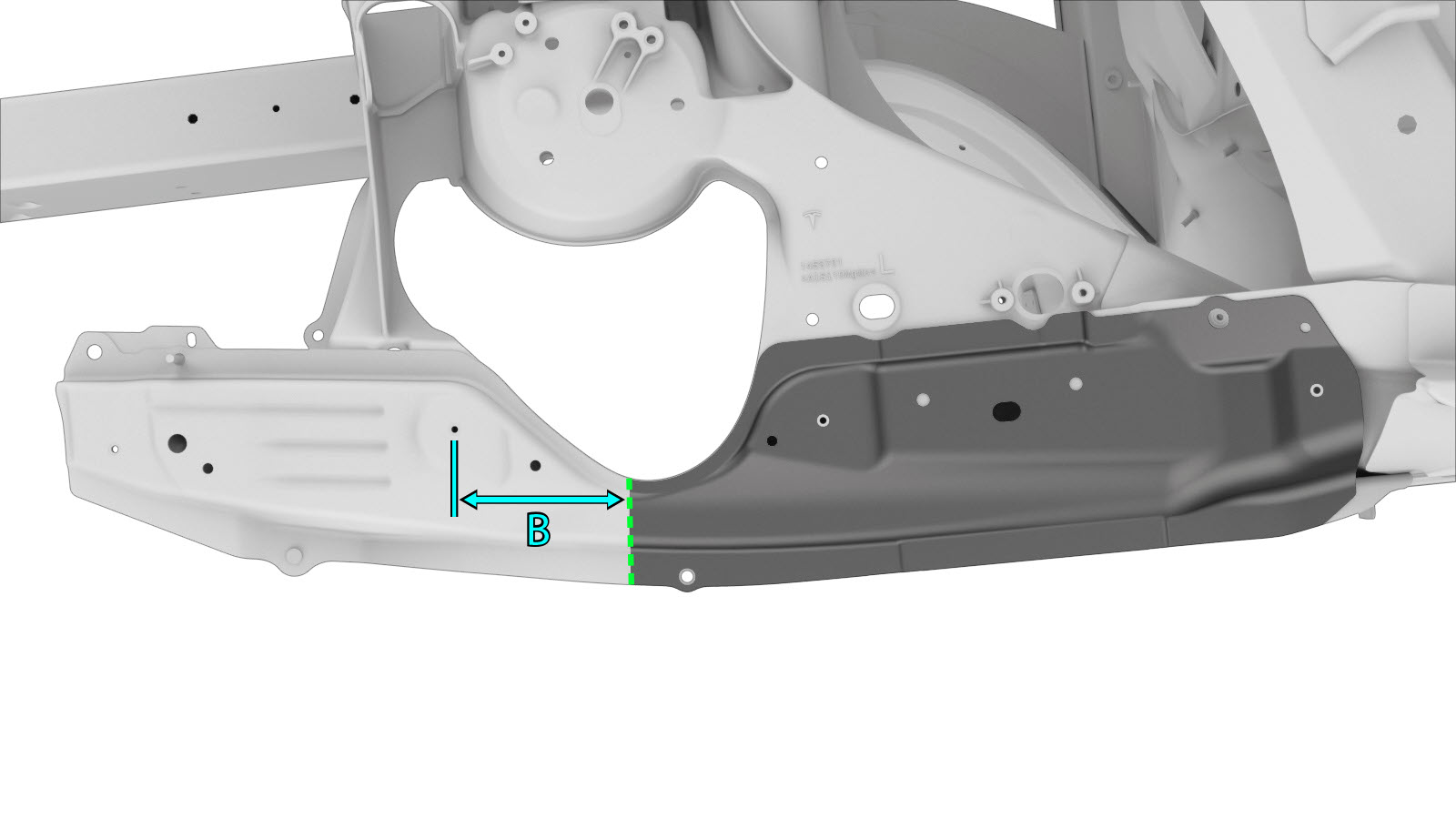

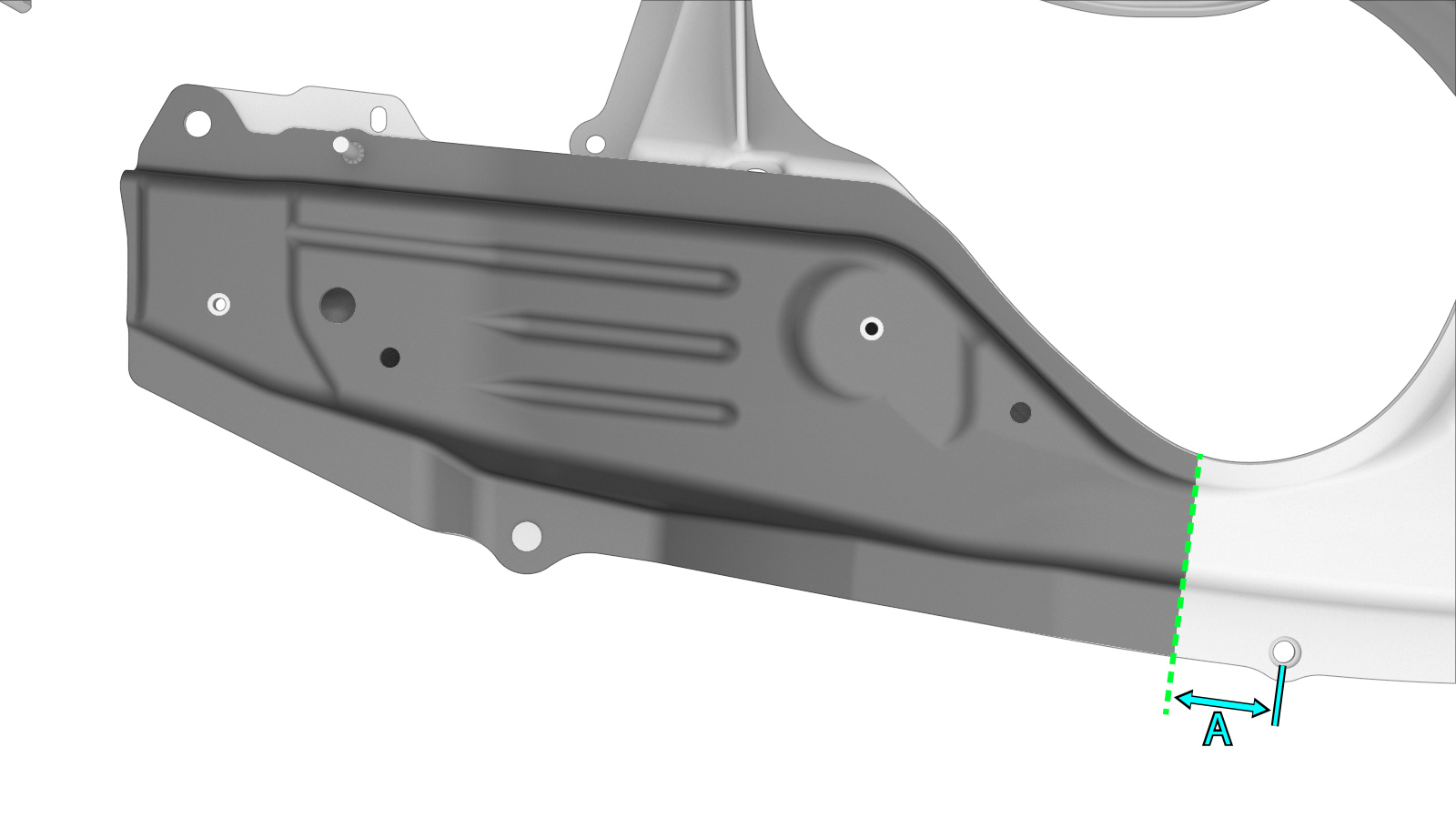

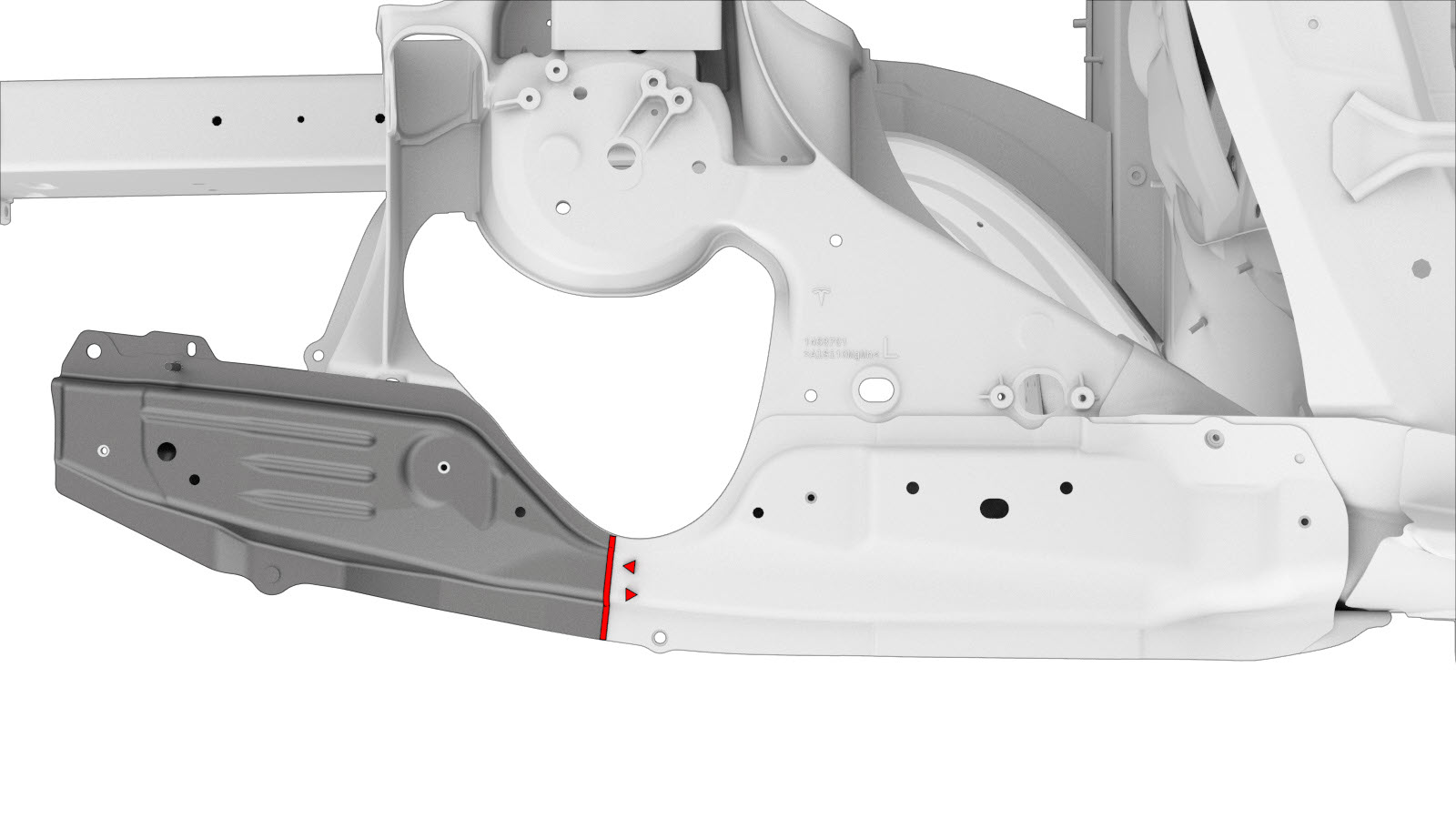

Secção dianteira Nota Ao realizar esta reparação, encomende um CONJUNTO LATERAL SUPERIOR adicional. Linha de corte Ponto/linha de referência

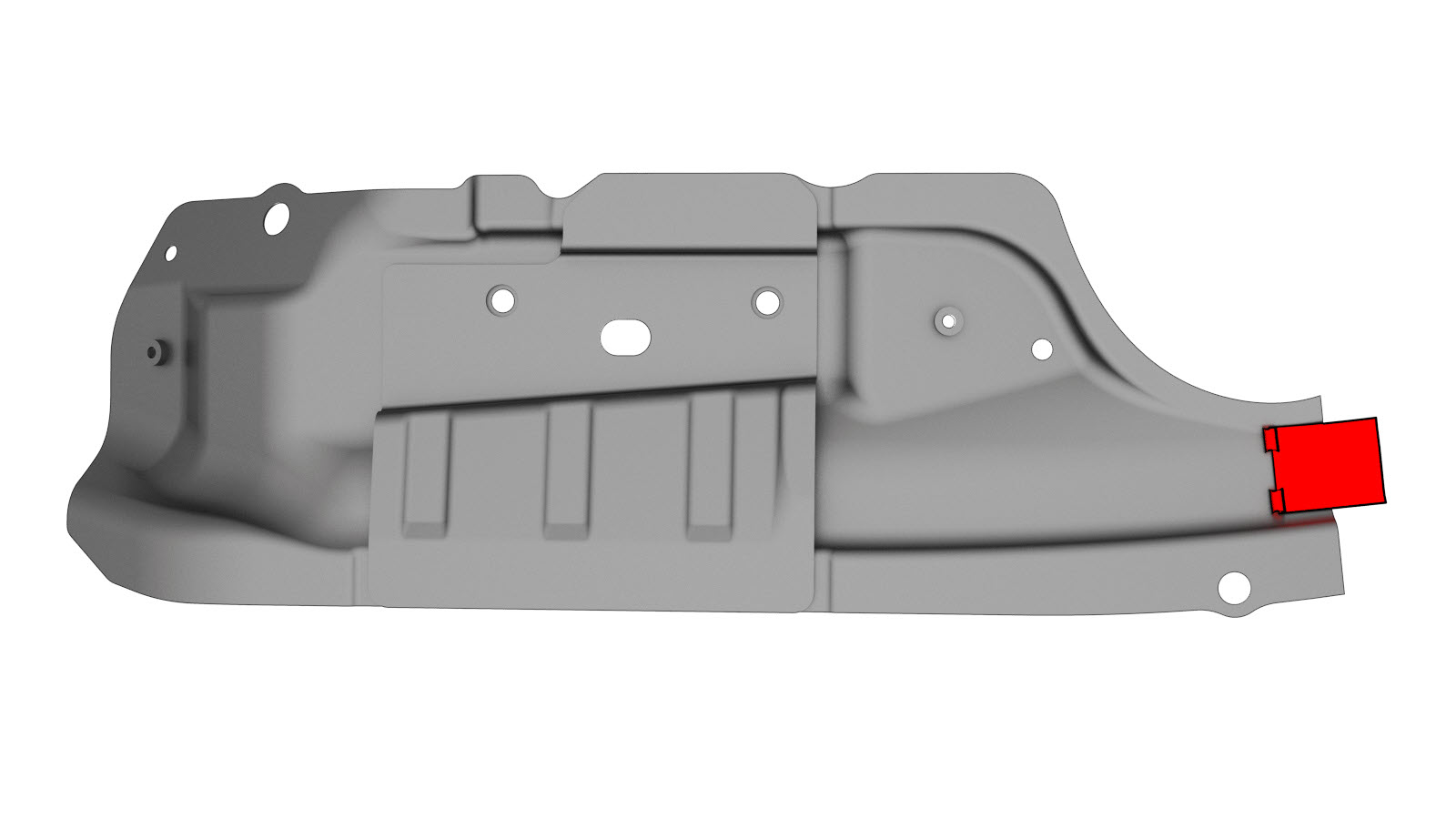

Crie e instale uma chapa de apoio conforme indicado. Soldadura GMA ou rebites de soldadura de alumínio |
|
|

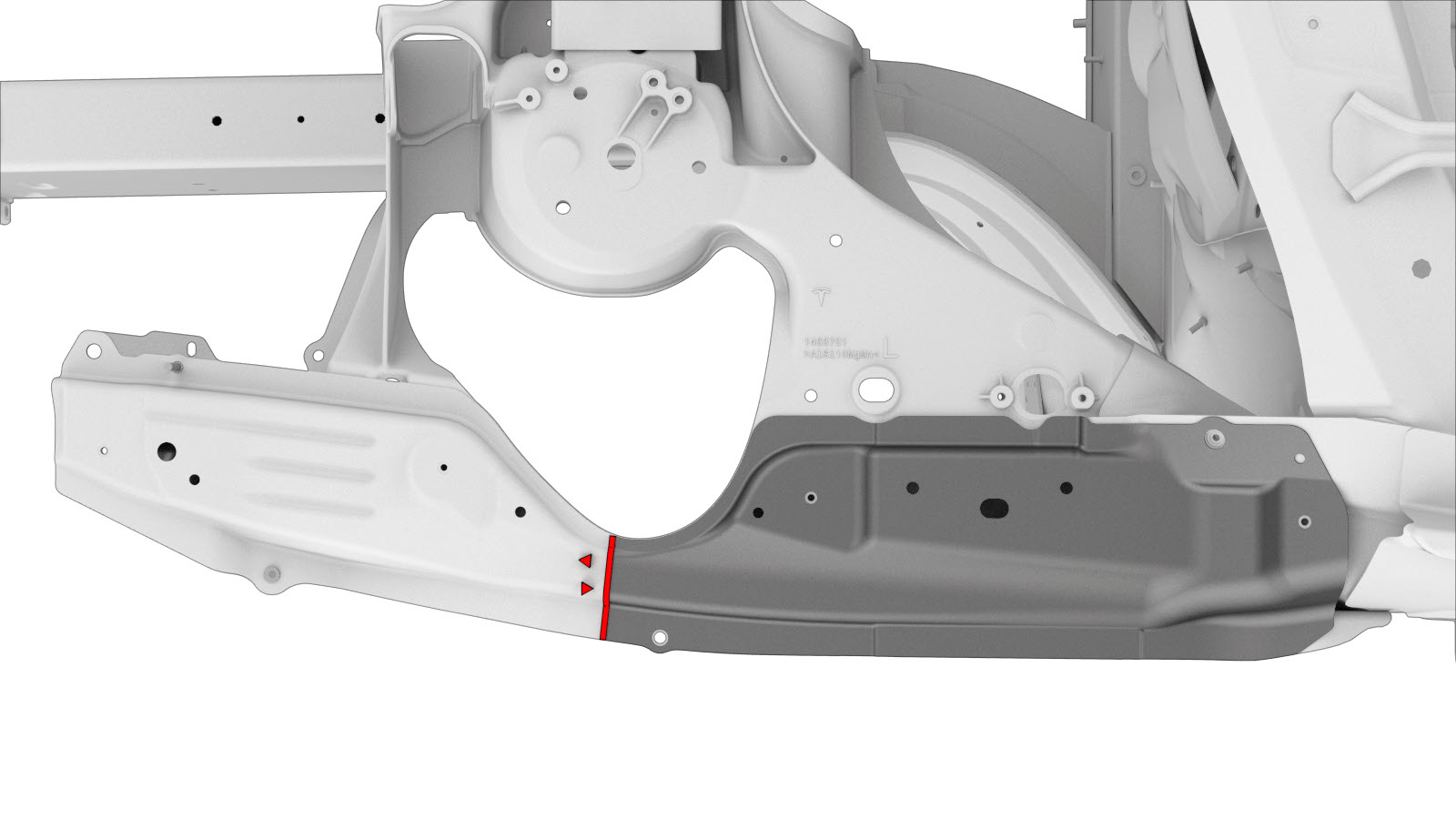

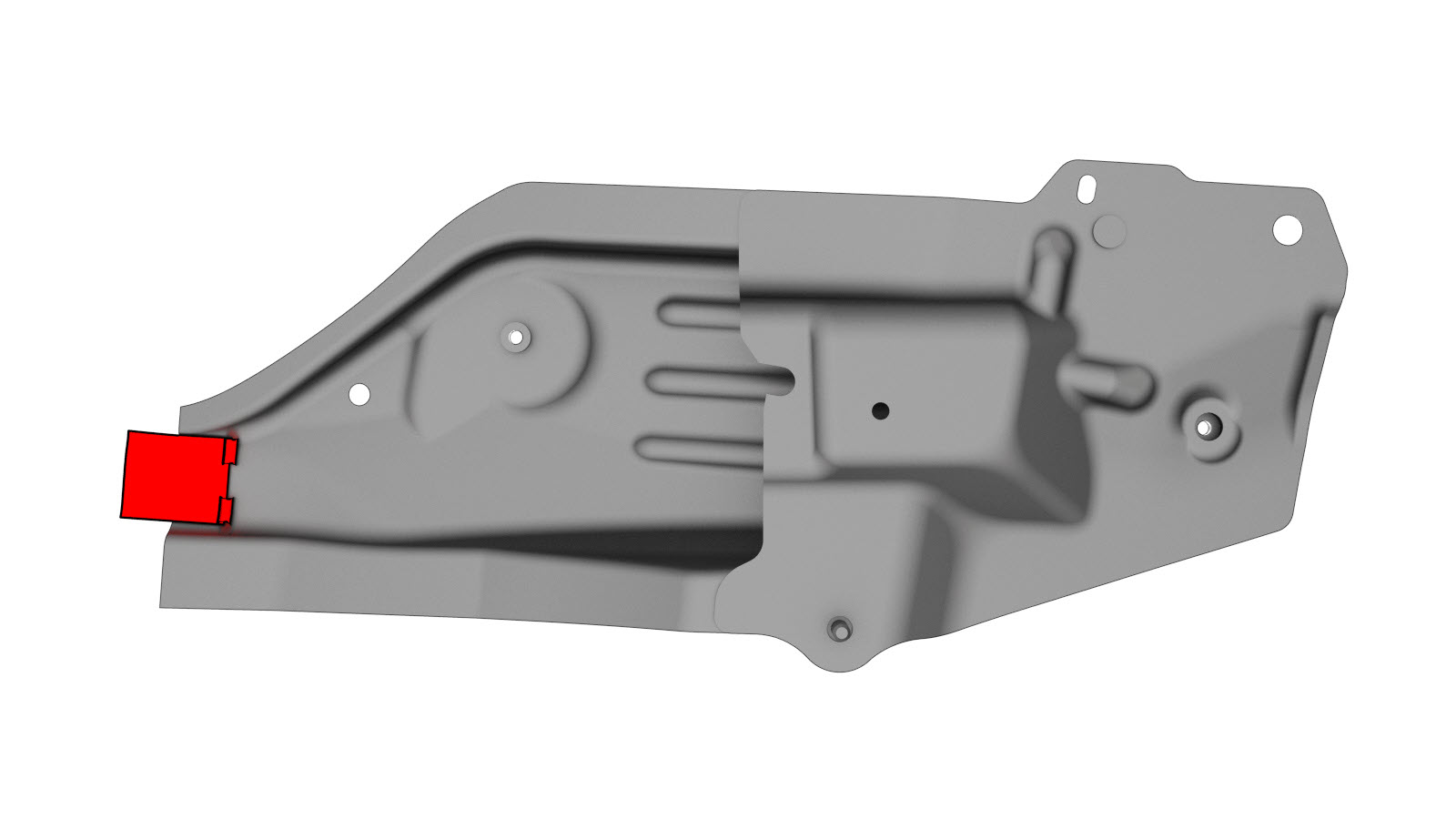

Secção traseira Nota Ao realizar esta reparação, encomende um CONJUNTO LATERAL SUPERIOR adicional. Linha de corte Ponto/linha de referência
Crie e instale uma chapa de apoio conforme indicado. Soldadura GMA ou rebites de soldadura de alumínio |
|
Procedimento de reparação
-
Remova o componente original.
ou soldaduras por pontos de fábrica
ou rebites estruturais de fábrica
ou parafusos, cabeça sextavada

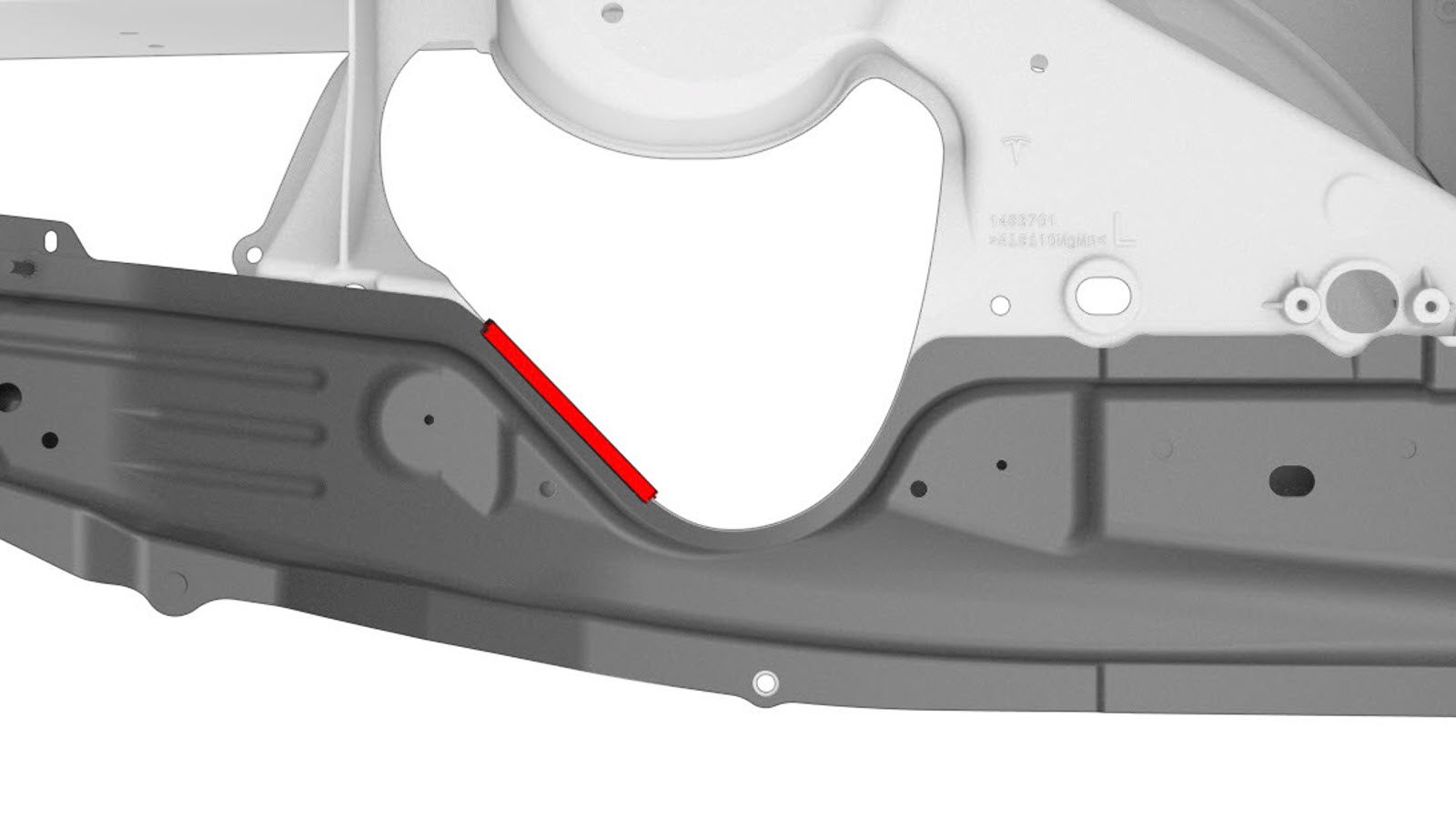

NotaAlguns veículos dispõem de uma soldadura GMA que fixa o conjunto lateral superior à torre do amortecedor. Se presente, remova a soldadura.Soldadura GMA
-

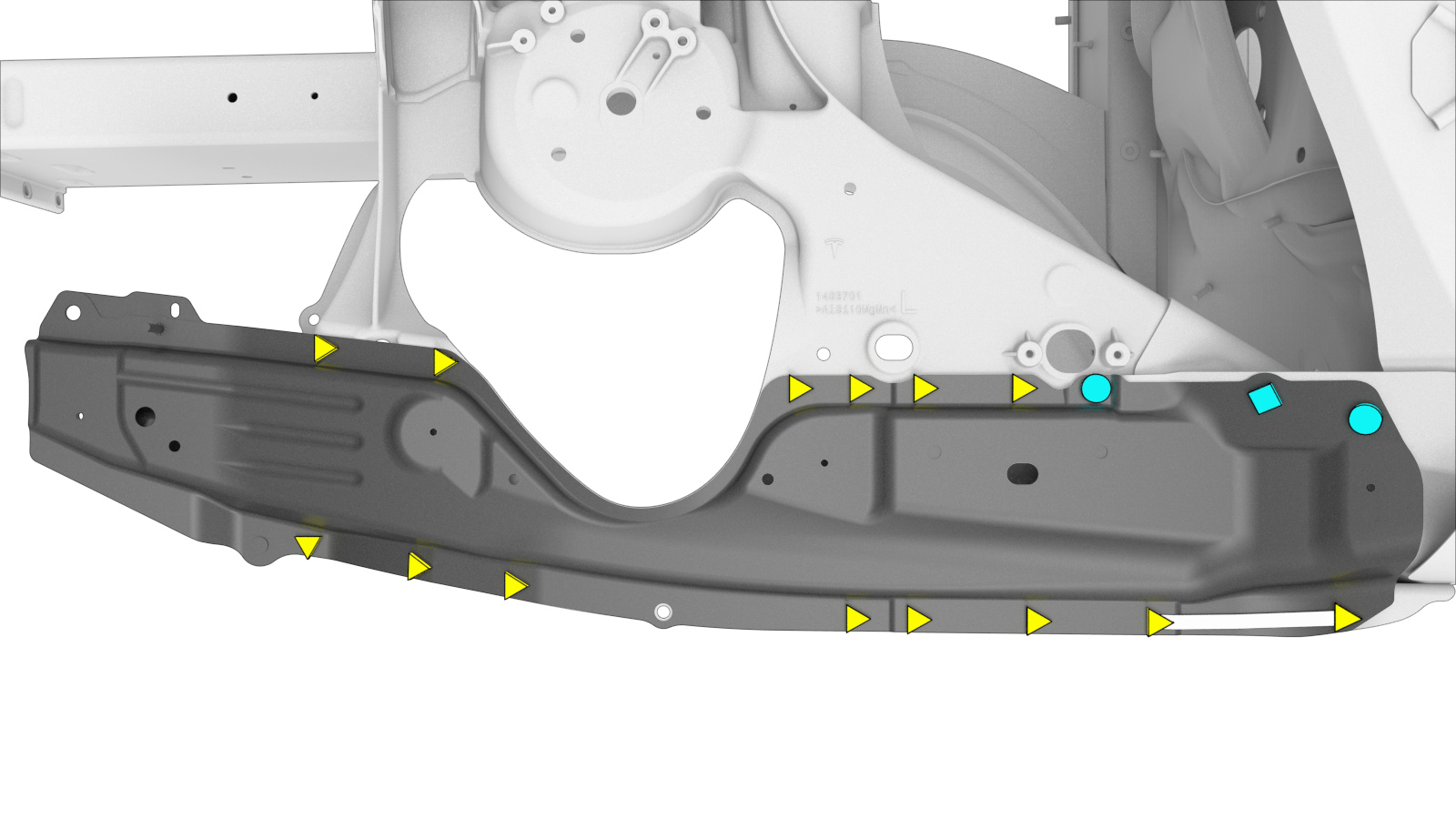

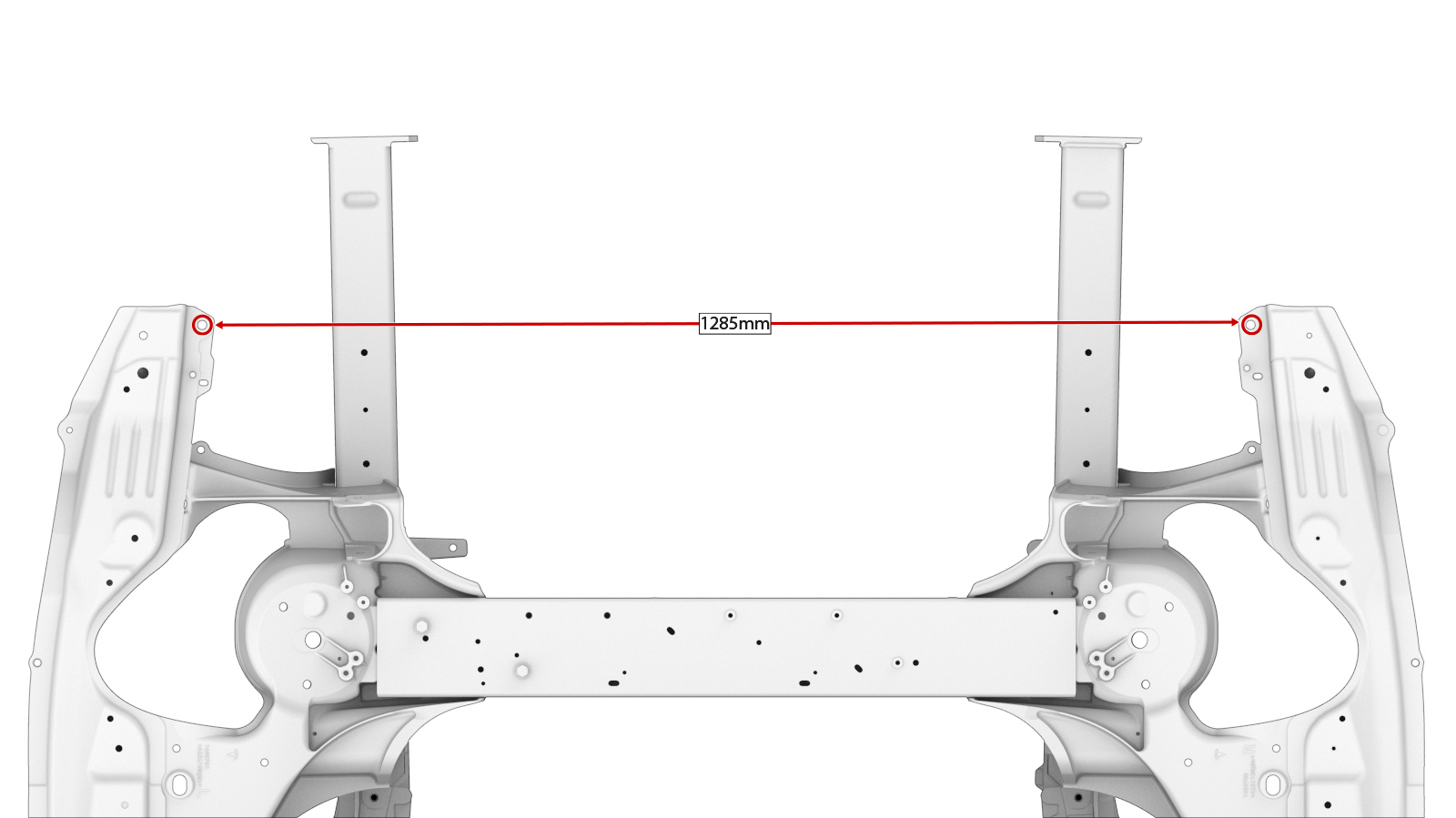

Coloque o novo componente, meça como ilustrado e fixe o novo componente no devido lugar.
-
Prepare a instalação.
ou rebites estruturais, 6,5 mm, médios

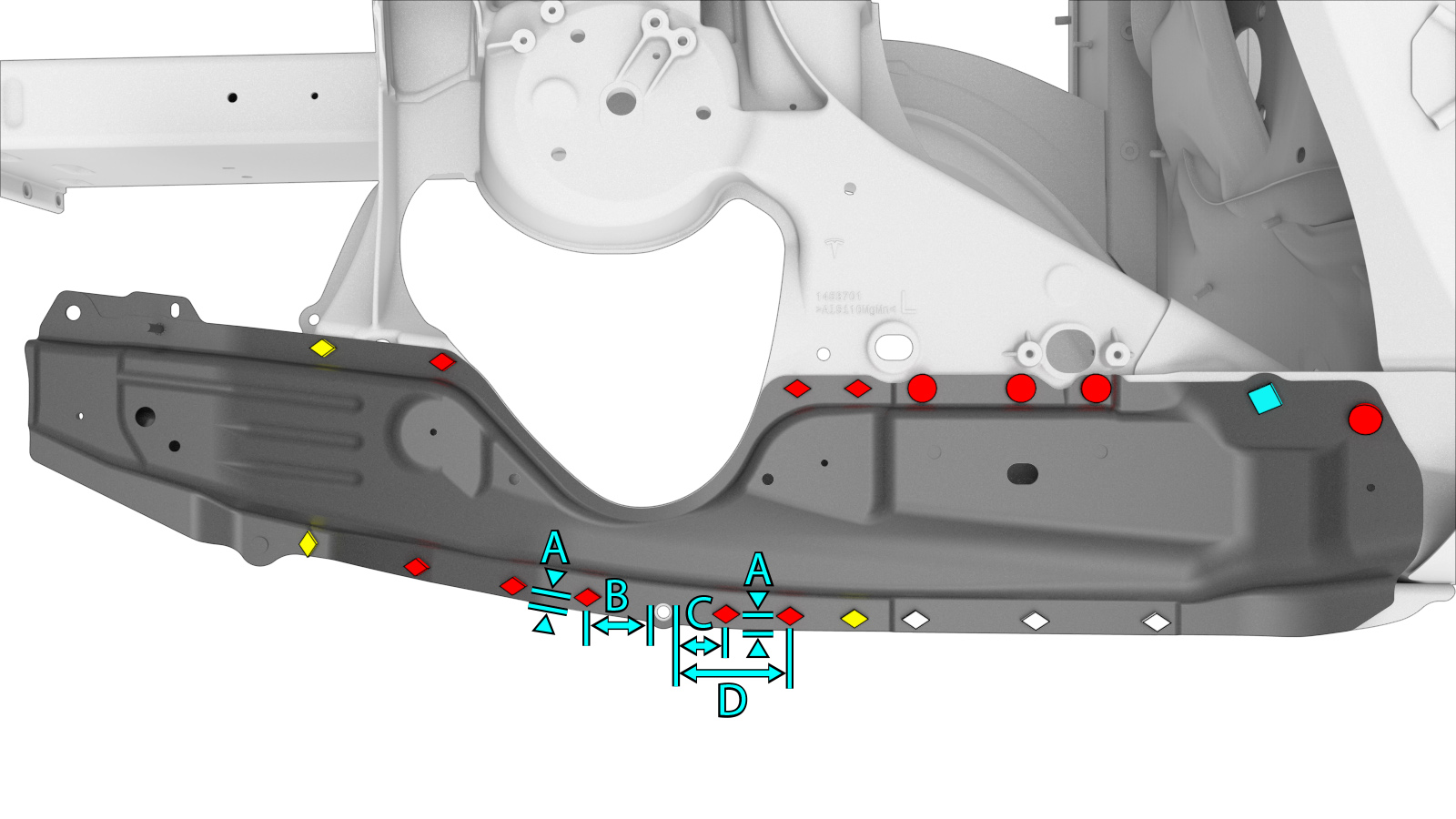

ou SPRs, 5x4,5NotaPara os SPR não assinalados a vermelho, utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.- A = 10 mm.
- B = 45 mm.
- C = 36 mm.
- D = 78 mm.

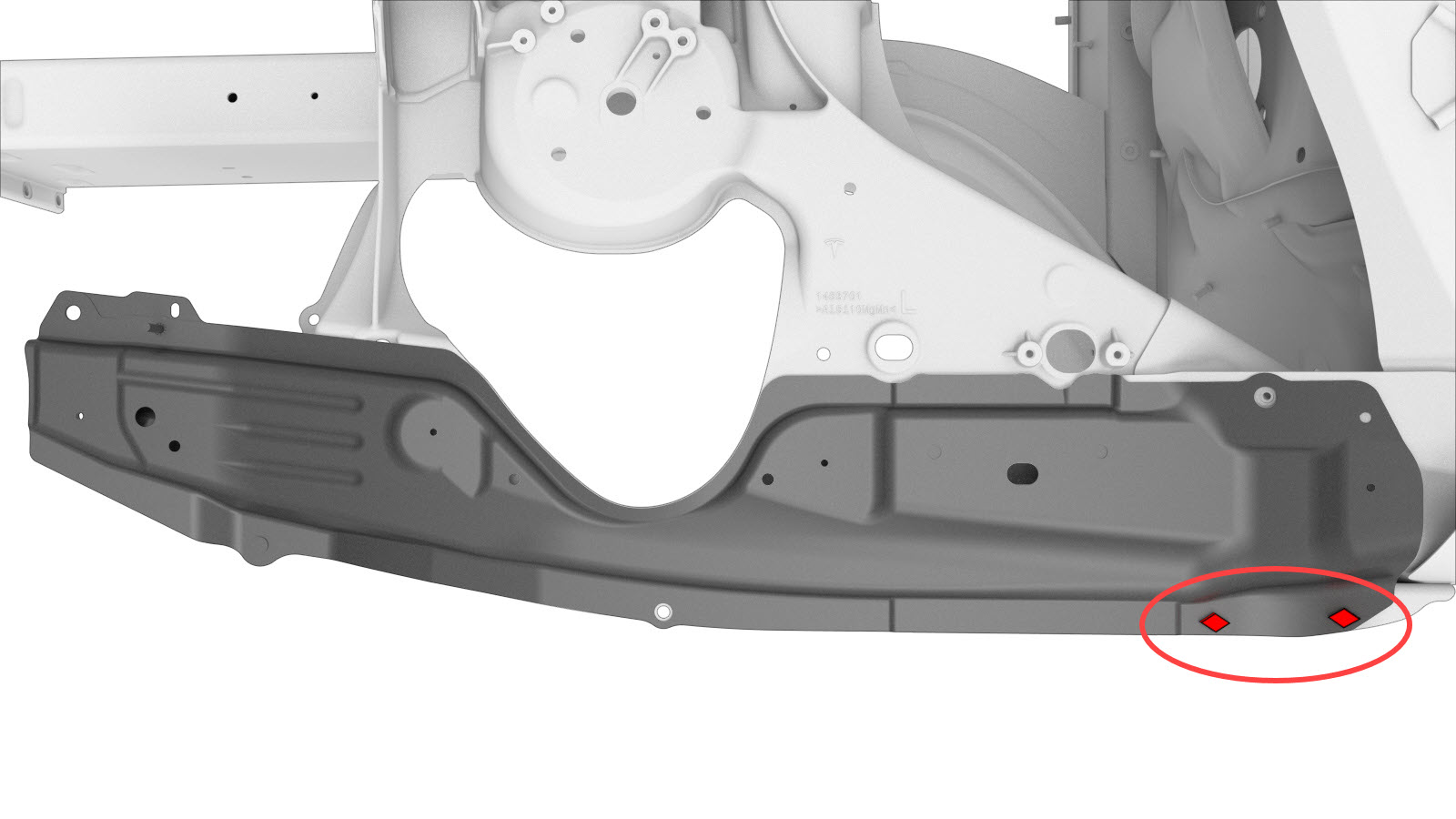

NotaPara os SPR assinalados a vermelho, utilize a seguinte matriz de SPR da Tesla para a instalação dos SPR: SM 110 0108.ou SPRs5x6 H4NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 110 0108.ou SPRs, 5x6.5NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125. -
Se o conjunto original tiver sido fixado à torre do amortecedor dianteiro com uma soldadura GMA:
Prepare a instalação.
Soldadura GMA
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte o parafuso a 10 Nm.
-
Se executar apenas a reparação de uma secção:
Execute a soldadura GMA nas soldaduras ponta a ponta.
ou rebites de soldadura de alumínio
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória. -
Se o conjunto original tiver sido fixado à torre do amortecedor dianteiro com uma soldadura GMA: Efetue a soldadura GMA do conjunto lateral superior à torre do amortecedor dianteiro.
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória. - Realize quaisquer operações pós-reparação necessárias.
