Conjunto do painel traseiro

Código de correção: 10101817102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

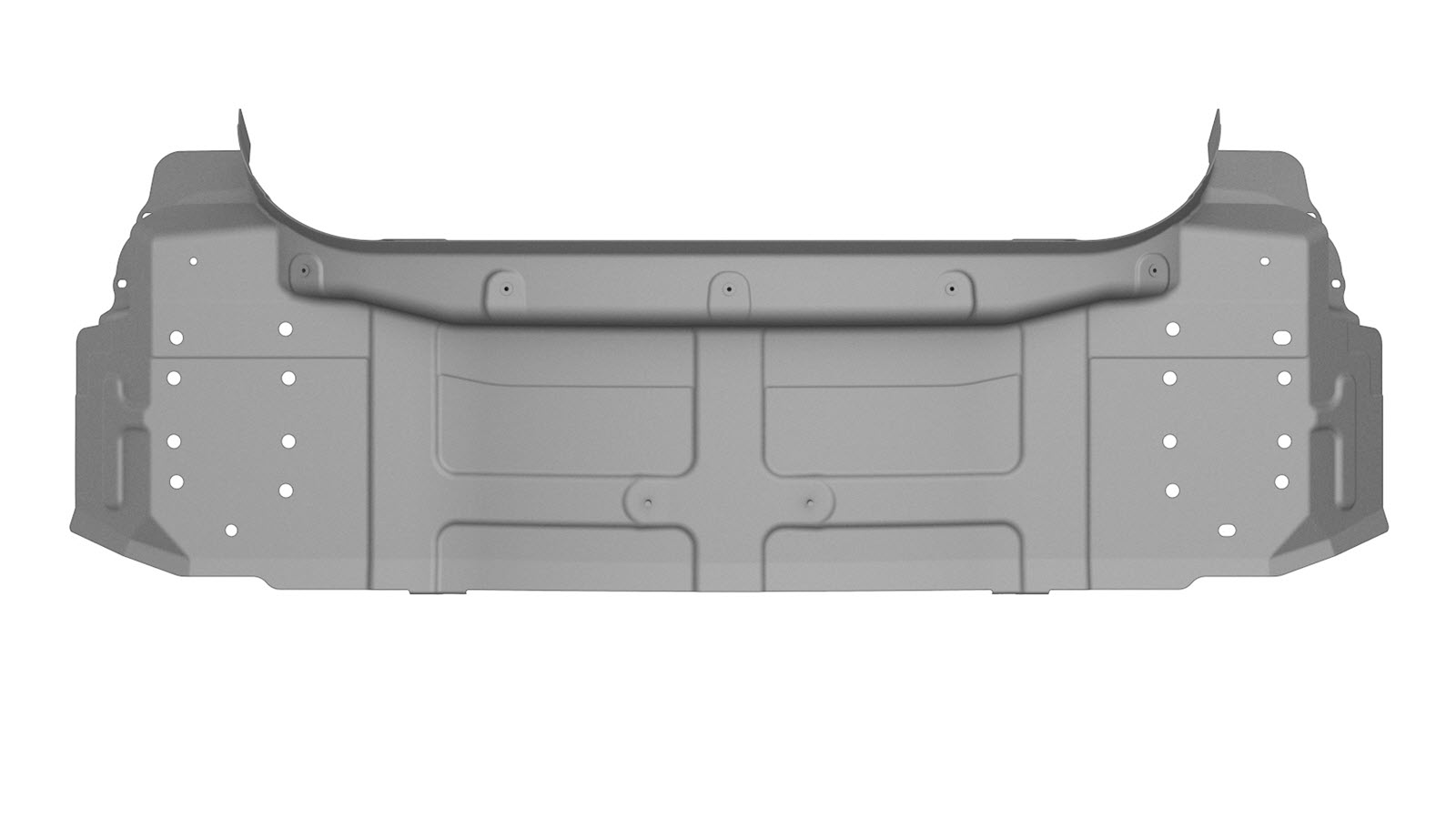

1 PAINEL DA CARROÇARIA COMPLETO TRASEIRO (painel traseiro)
26 Rebite de cabeça redonda estrutural, 6,5 mm
29 SPR, 5x4,5
4 SPR5x6 H4
2 Rebite oco S18
16 Parafuso, cabeça sextavada , M10x1.5x30 Número de peça Tesla 2007069. (Calha traseira para painel traseiro)
8 Porca , M10x1.5 Número de peça Tesla 1047337-00-A. (Calha traseira para painel traseiro)
8 Anilha Número de peça Tesla 1024072-00-A. (Calha traseira para painel traseiro)
Informational PurposesAn informational icon, calling your attention
Nota
Apenas para veículos sem bancos da terceira fila. Se necessário, utilize o número de peça Tesla 1047337-00-A.
8 Porca , M10x1.5mm Número de peça Tesla 1006883-00-A. (Travessa do para-choques para painel traseiro)

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

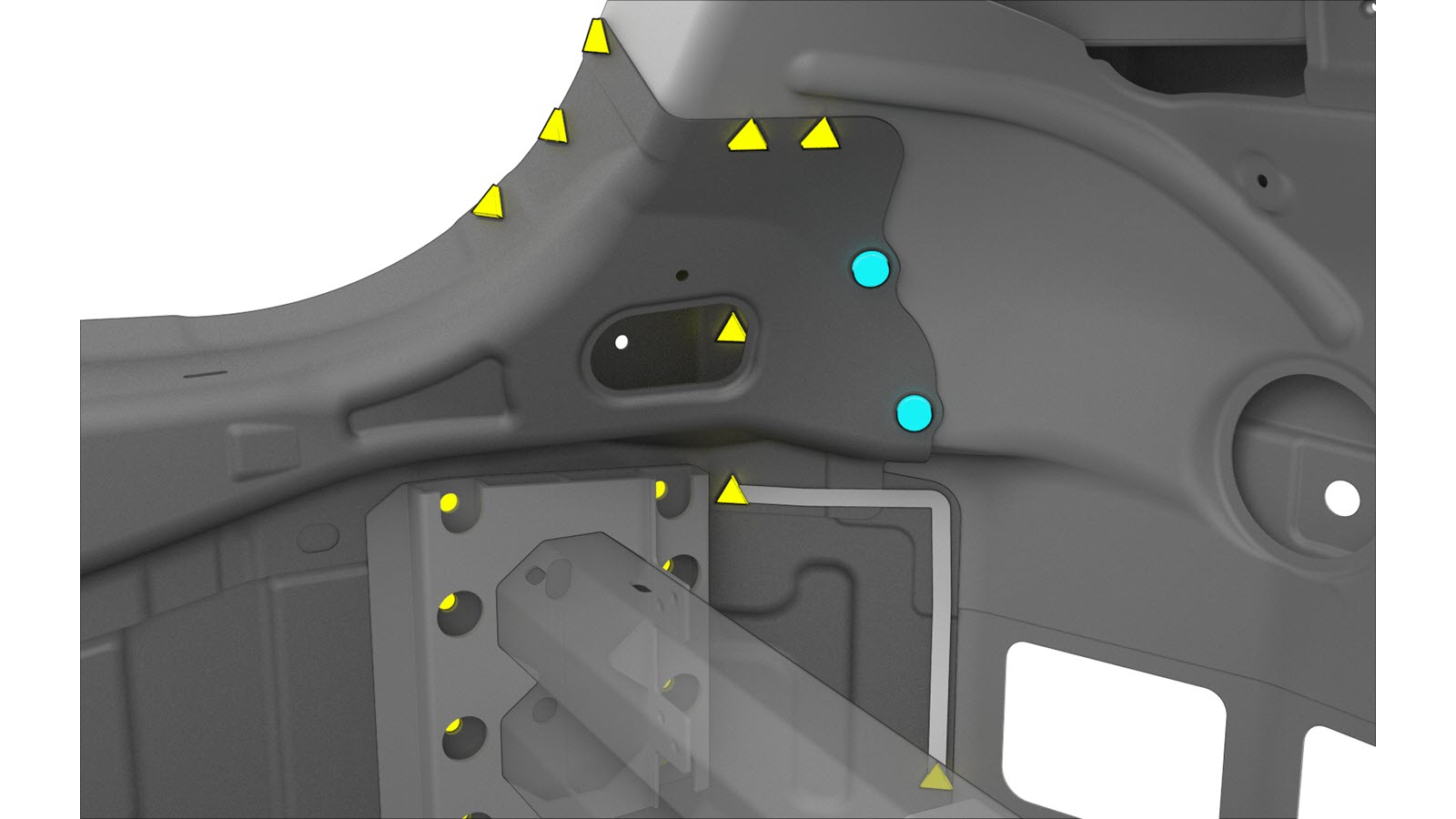

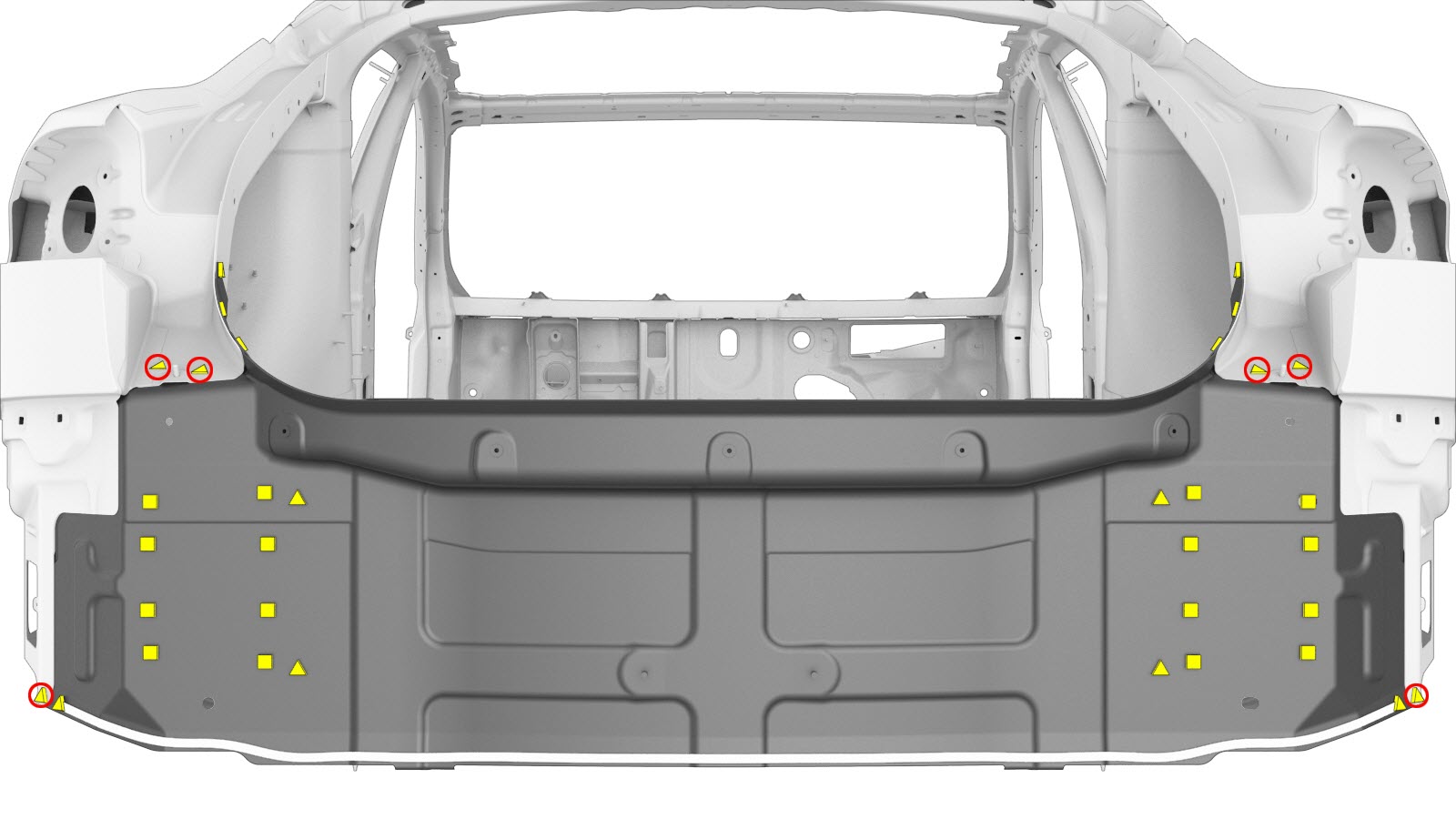

  1. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

    ou rebites estruturais de fábrica

    Pino

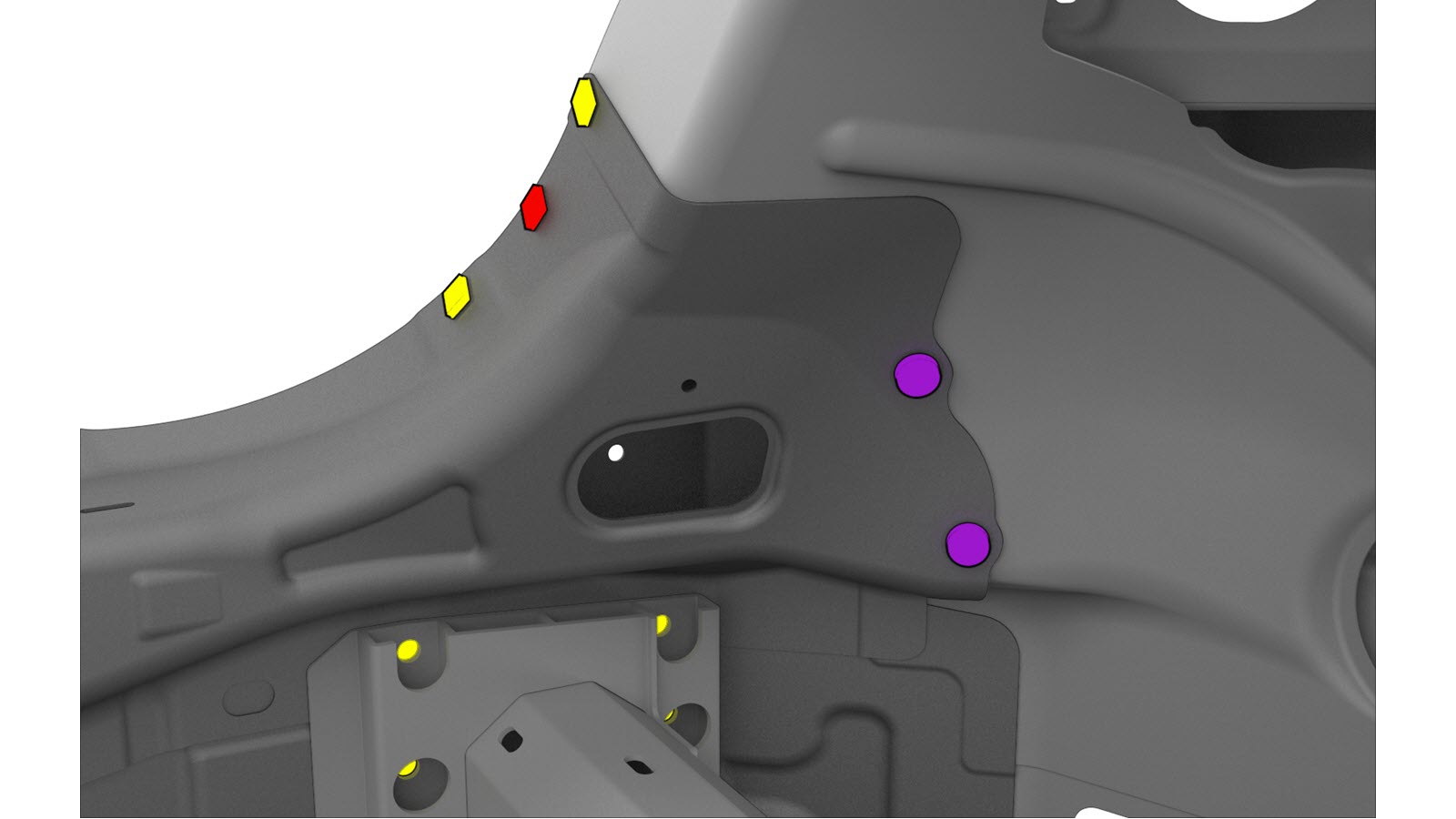

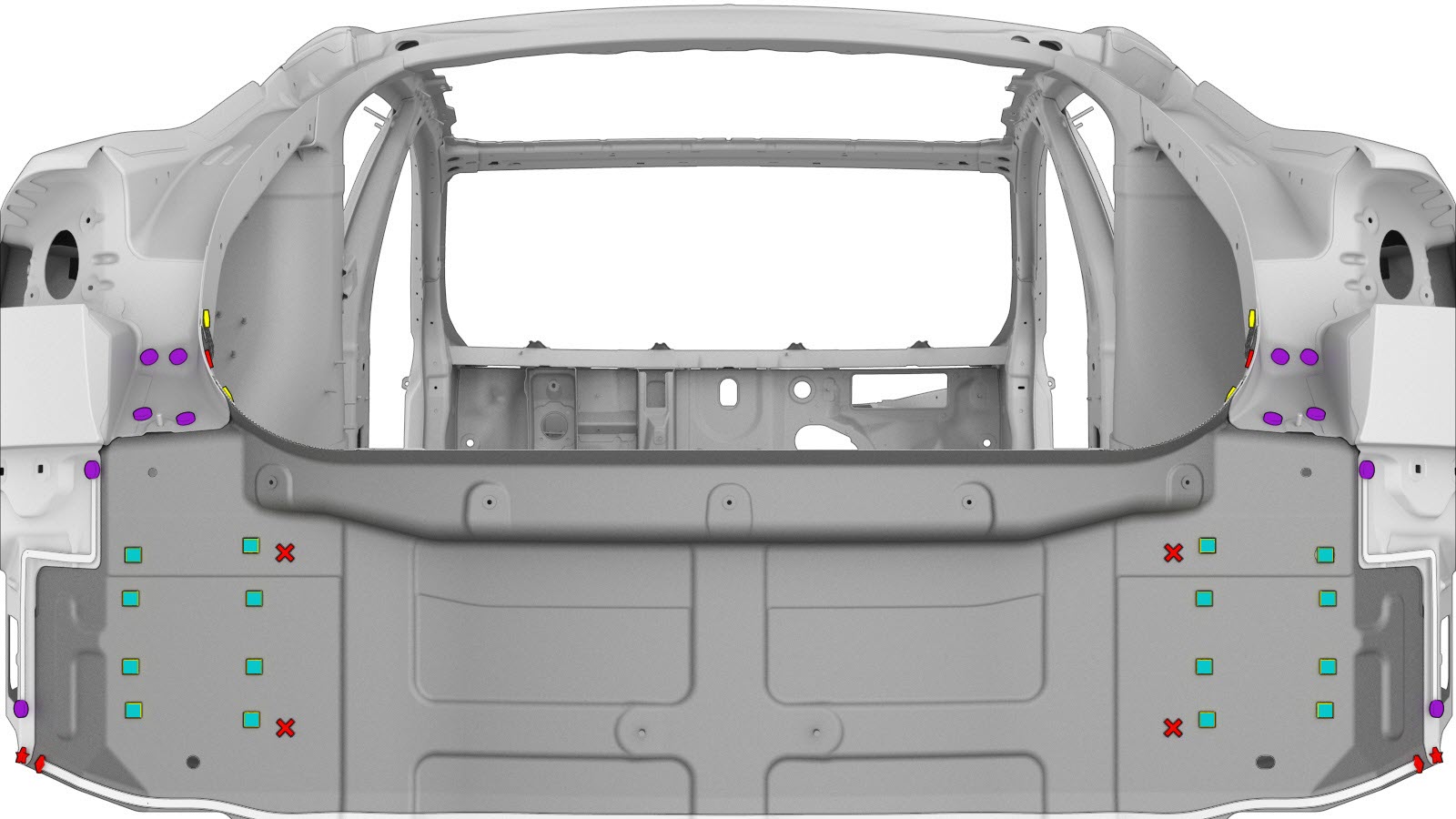

  2. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites ocos, S18

    ou SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    É utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
    ou SPRs5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Nota
    É utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.

    ou parafusos, cabeça sextavada

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
    Nesta fase, não aperte completamente as porcas. Essas porcas devem ser totalmente apertadas aquando da instalação do conjunto do para-choques.
  5. Realize quaisquer operações pós-reparação necessárias.
