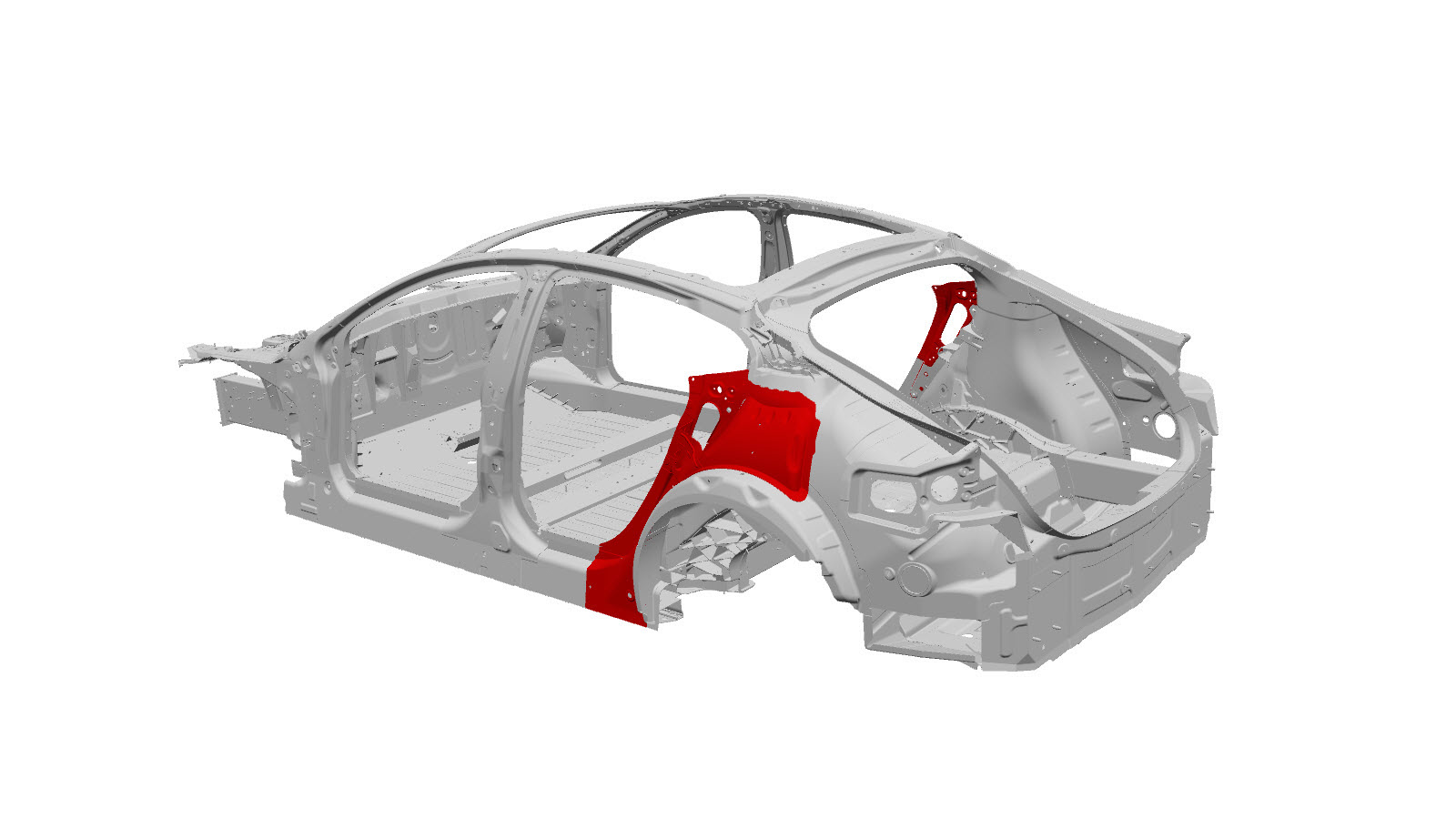

Reforço do pilar C
Código de correção:
10101913002
10101913102
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

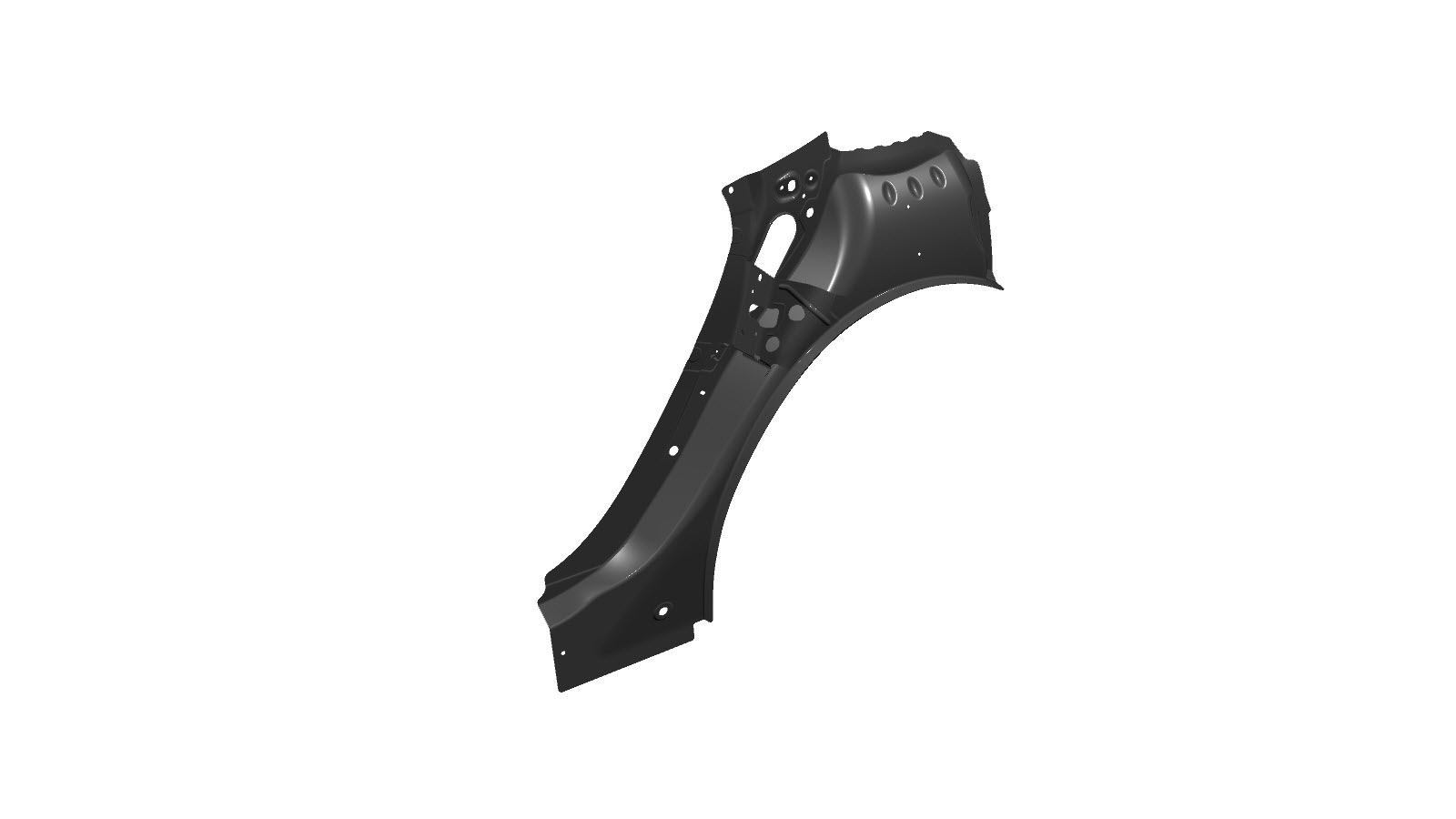

| 1 | PILAR C REFORÇADO (reforço do pilar C) | |
| 27 | Rebite estrutural, 6,5 mm, curto | |
| 10 | Rebite oco S08 | |
| 1 | Rebite oco S28 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova a camada exterior de quarto.
Consulte o procedimento adequado para o veículo a ser reparado:
-

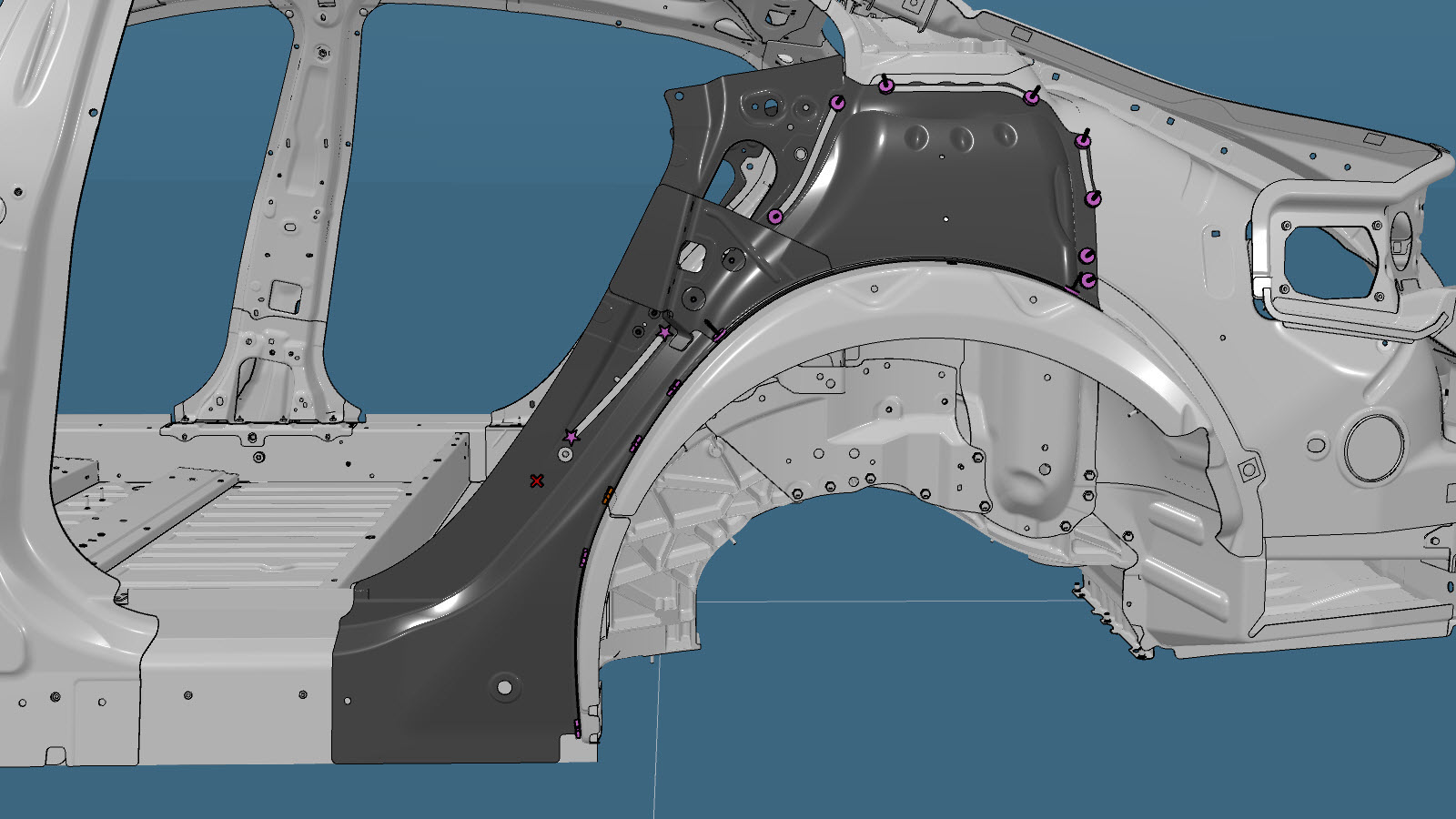

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica
-

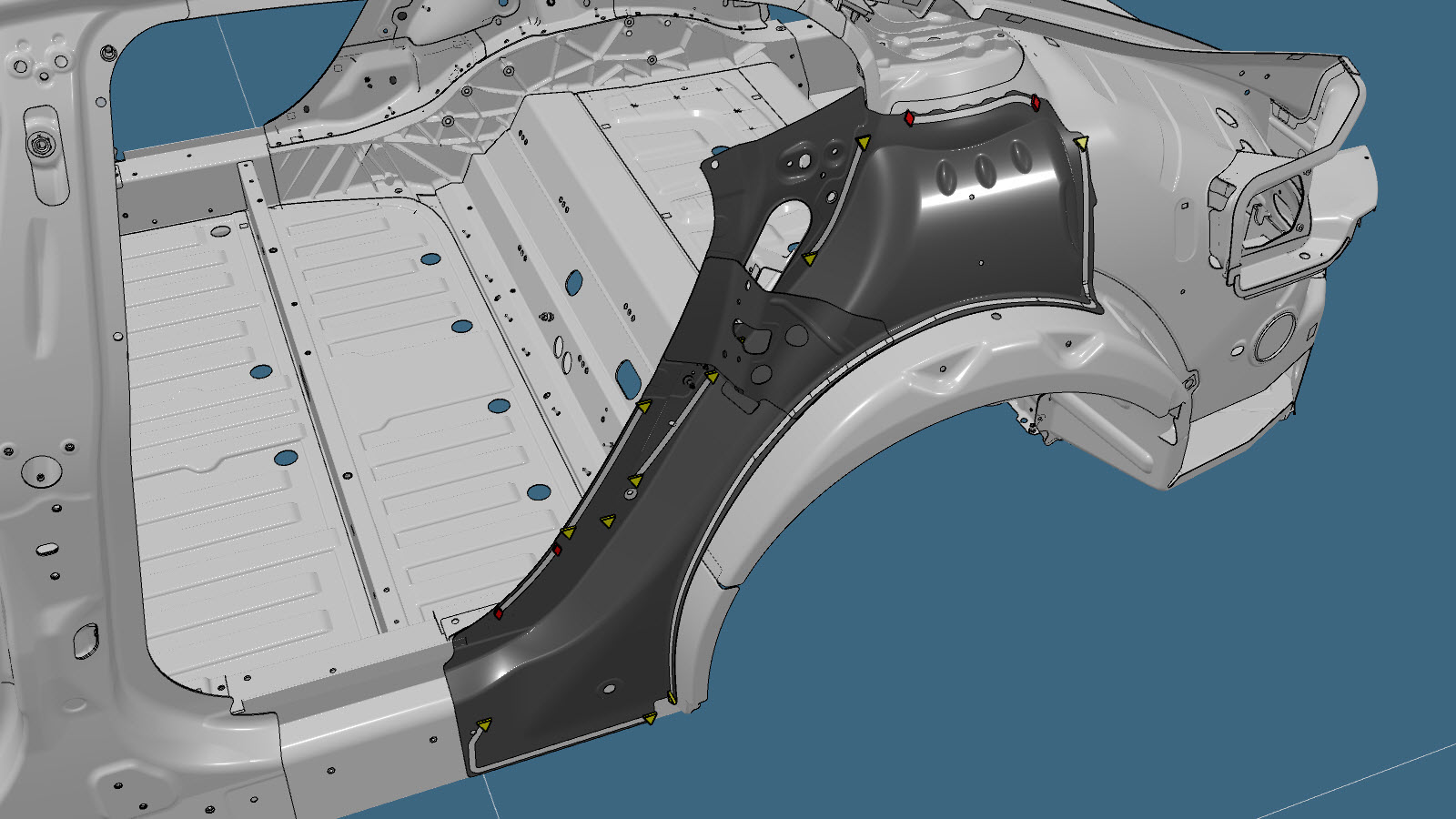

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
-

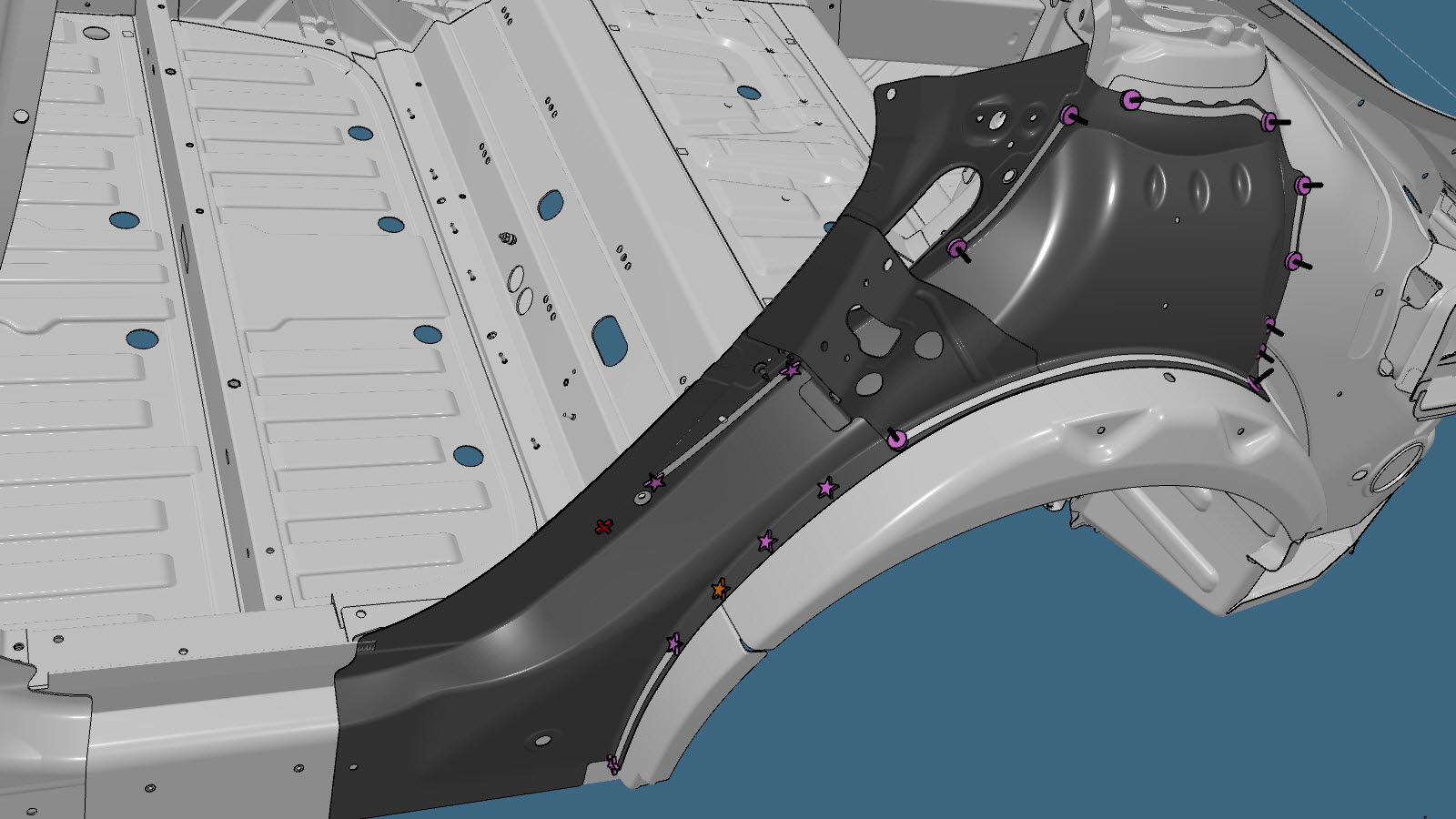

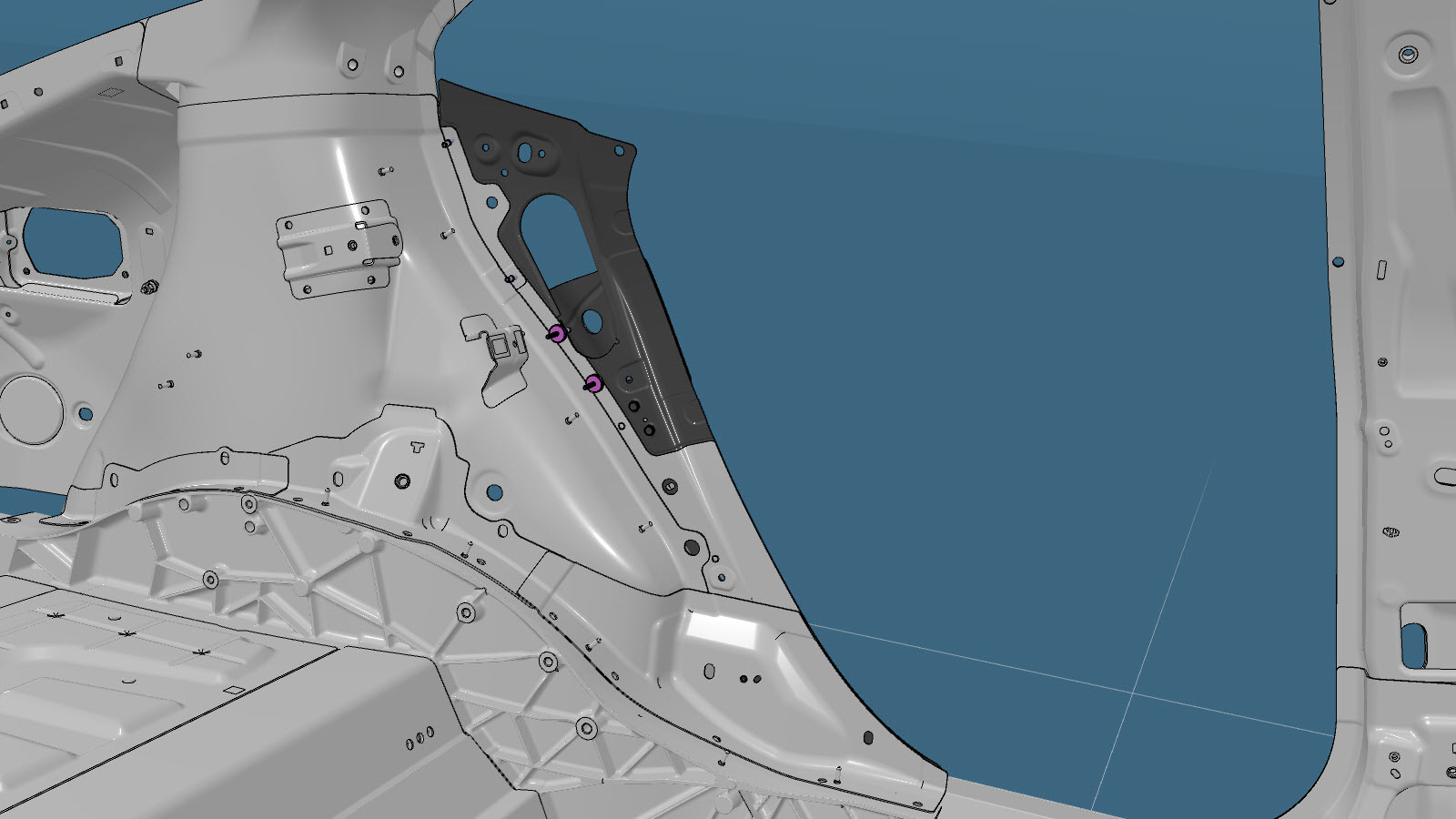

Prepare a instalação.
NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

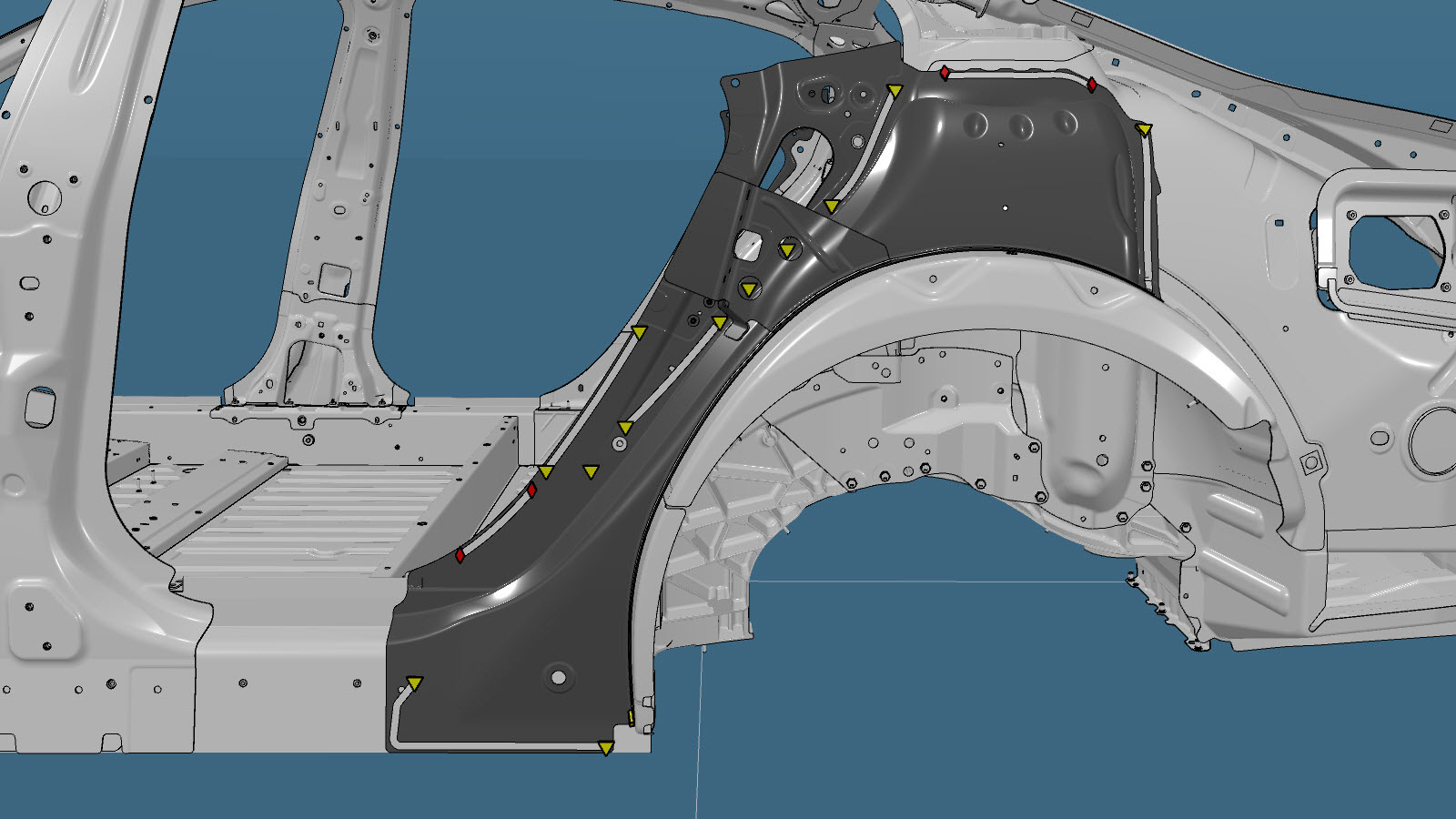

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale a camada exterior de quarto.
Consulte o procedimento adequado para o veículo a ser reparado:
- Realize quaisquer operações pós-reparação necessárias.
