Reforço do alojamento da luz
Código de correção:
10100108302
10100108402
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

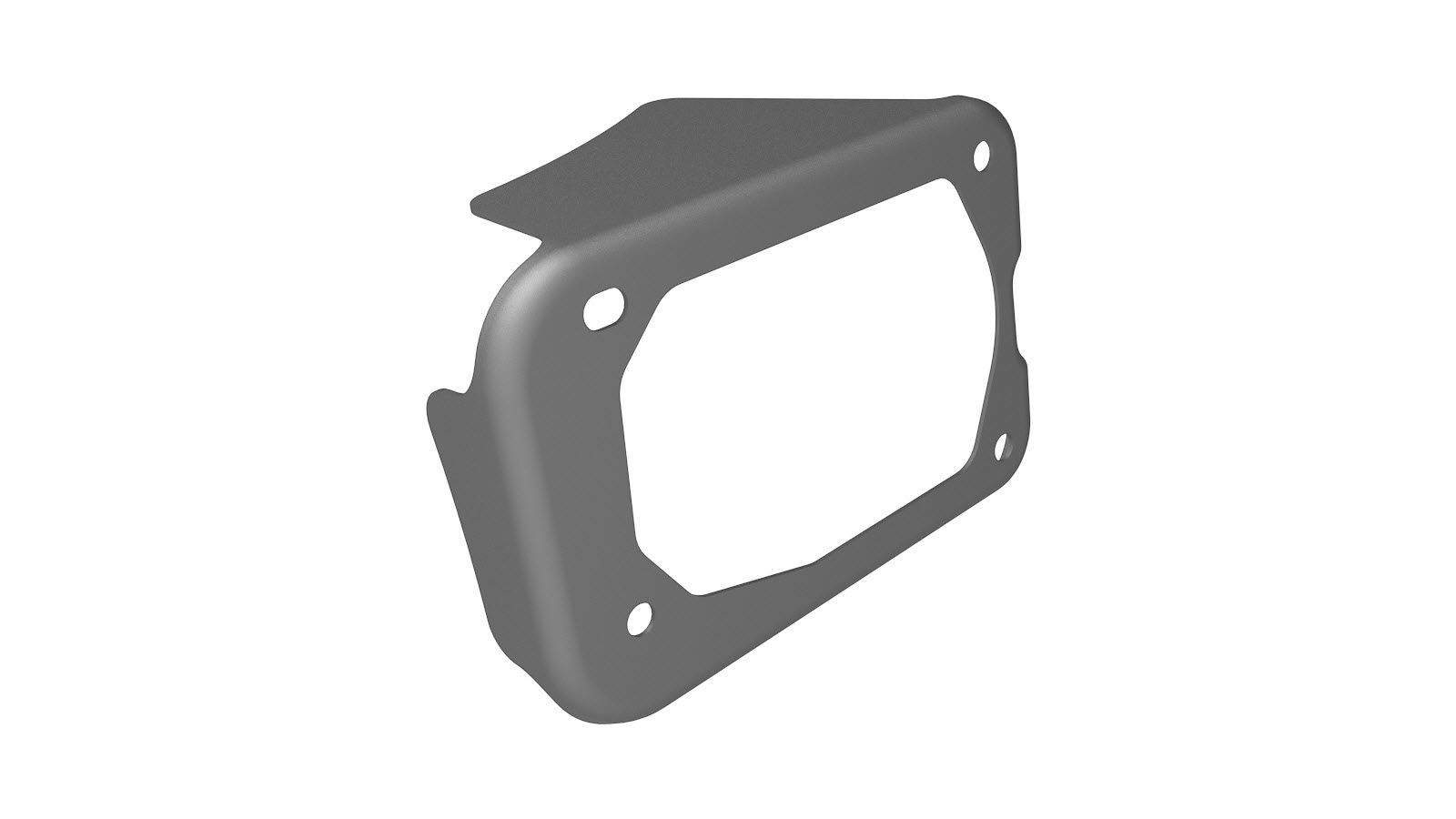

| 1 | REINF – RR LAMP HOUSING (Reforço do alojamento da luz) | |
| 8 | Rebite, 4,8 mm |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Remova a parte necessária de Camada exterior de quarto – Veículos com porta de carregamento fora da China para expor o componente subjacente a ser substituído.
-

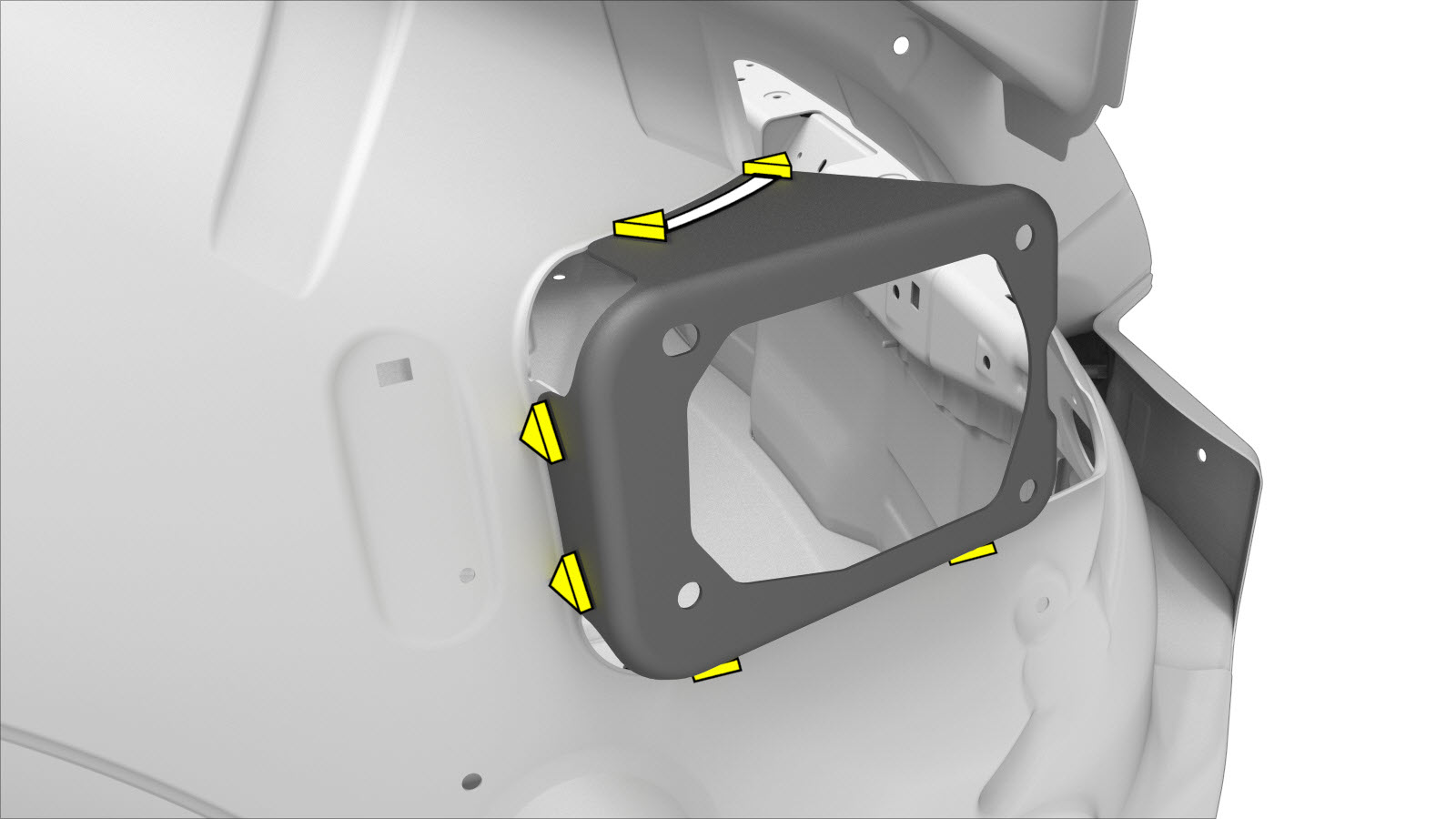

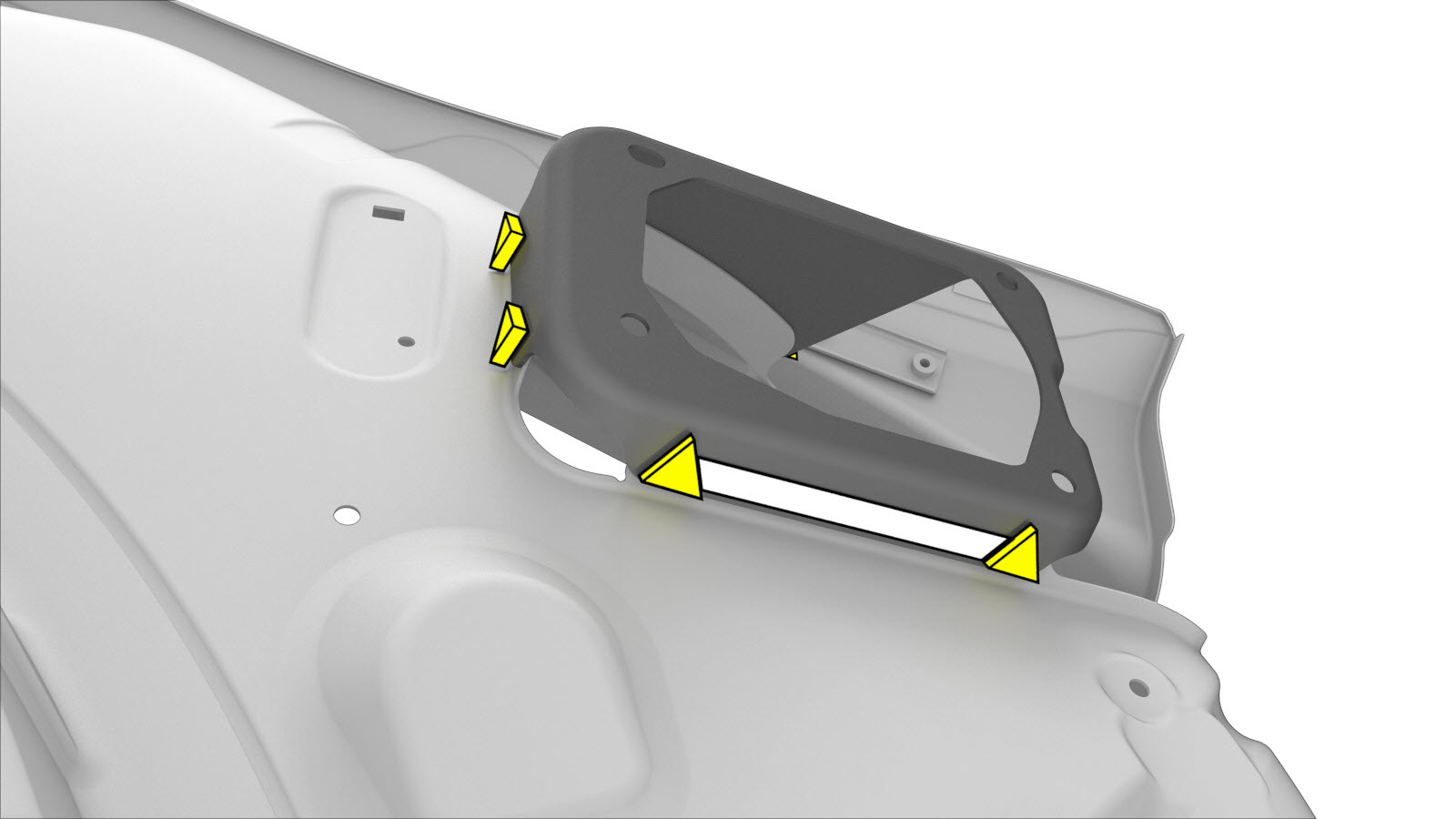

Remova o componente original.
ou soldaduras por pontos de fábrica
-
Prepare a instalação.

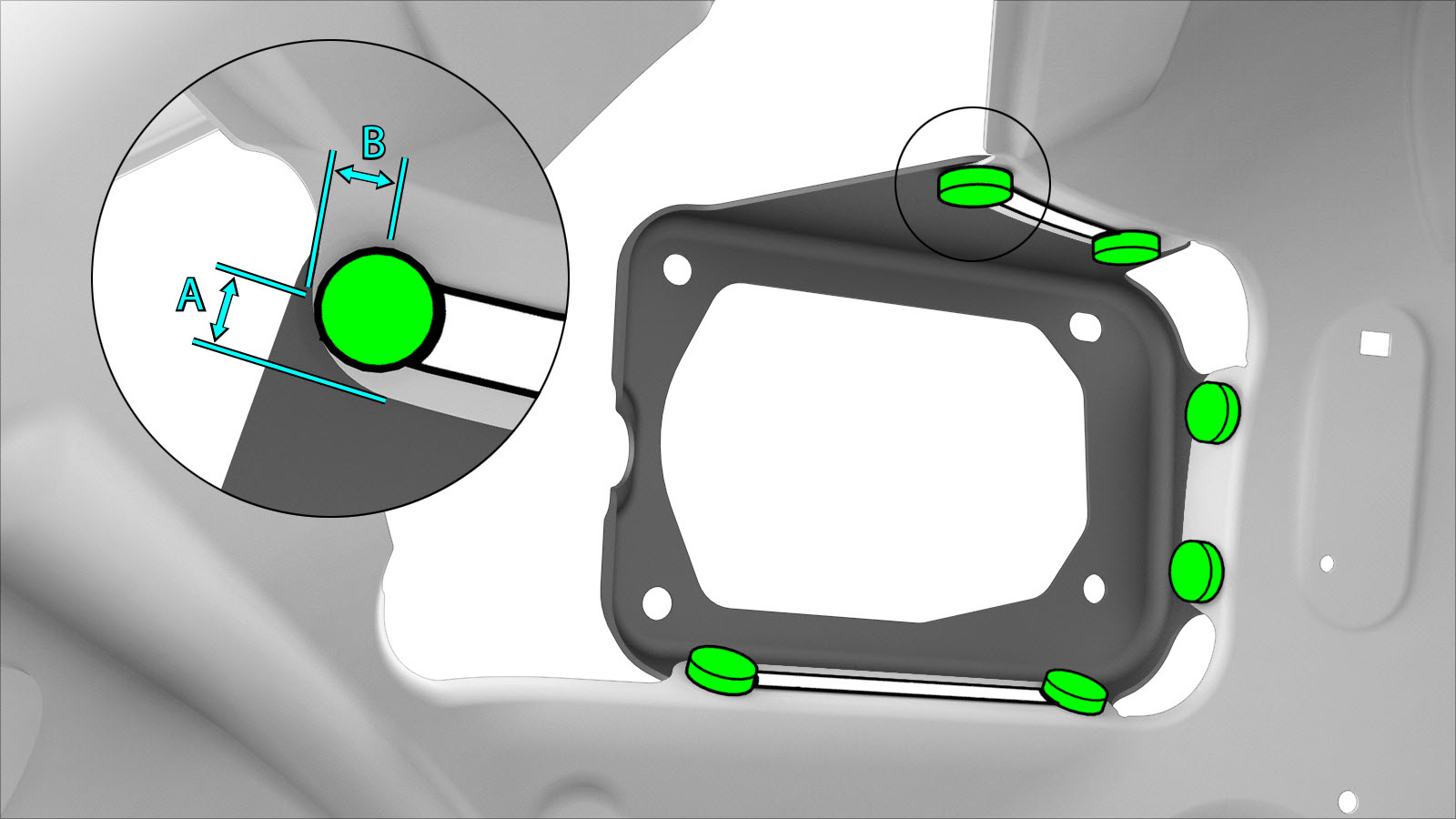

ou rebites, 4,8 mm
- A = 11 mm.
- B = 7 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale a parte necessária do Camada exterior de quarto – Veículos com porta de carregamento fora da China removida para expor o componente a ser substituído.
- Realize quaisquer operações pós-reparação necessárias.
