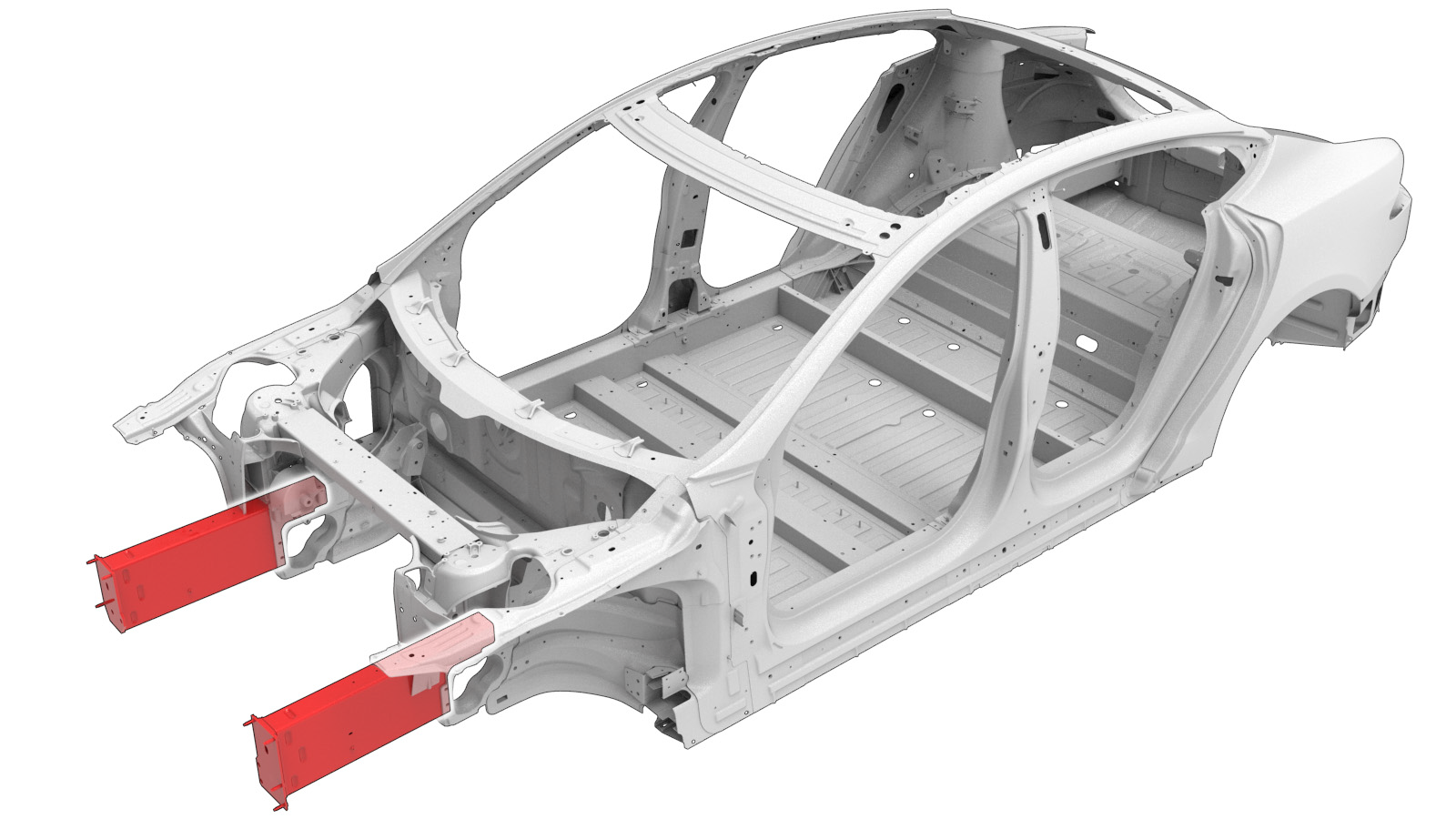

Calha dianteira da carroçaria (veículos com tração traseira construídos entre 11 de abril de 2016 e 27 de novembro de 2018, e veículos com motor duplo construídos até 27 de novembro de 2018)

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASY- MEMBER RAIL FR (calha dianteira da carroçaria)
7 SPAC NUT,M8X2.8-3.5,STL[10] Número de peça Tesla 1071915-00-A.
7 Parafuso, cabeça Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

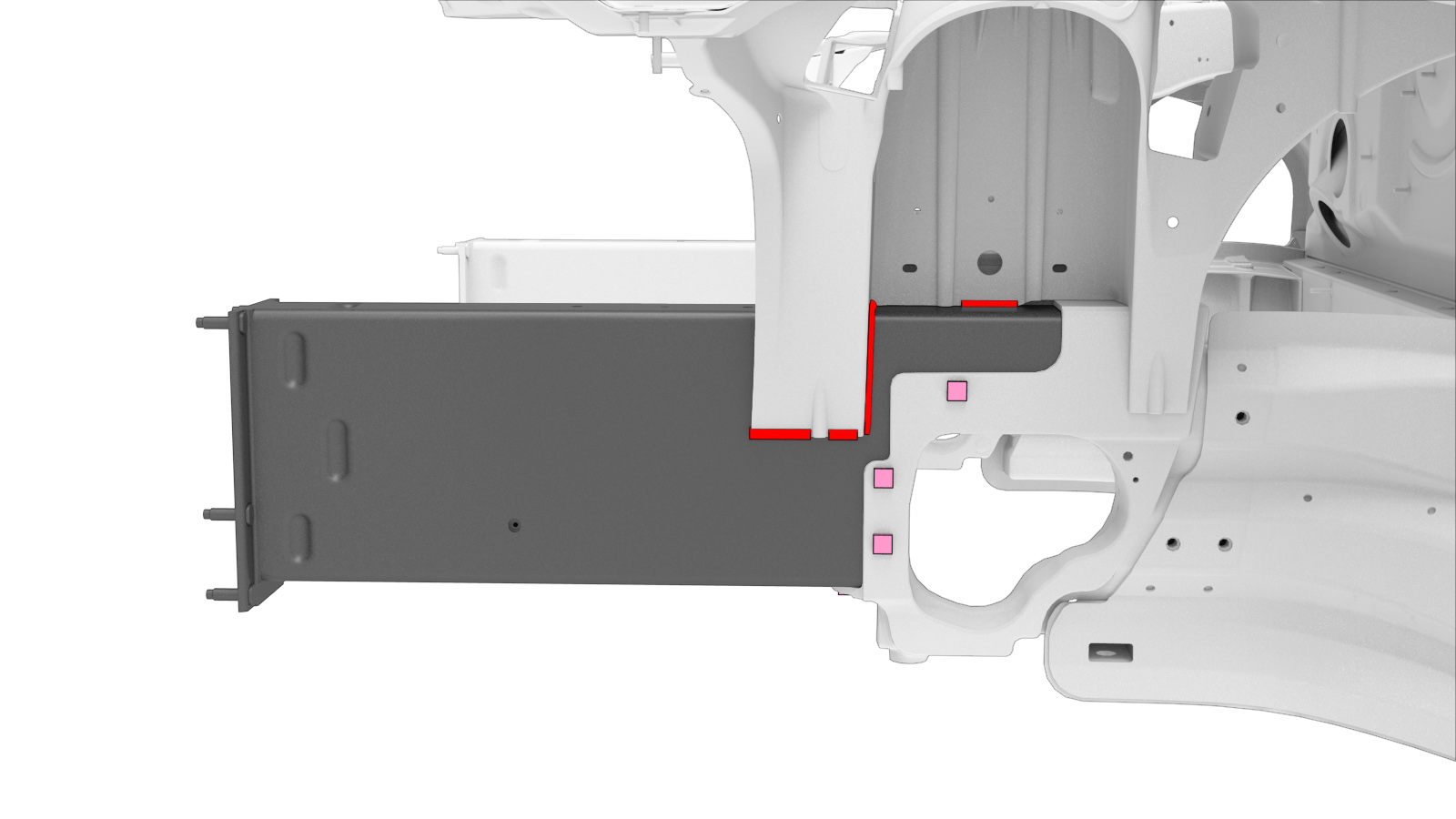

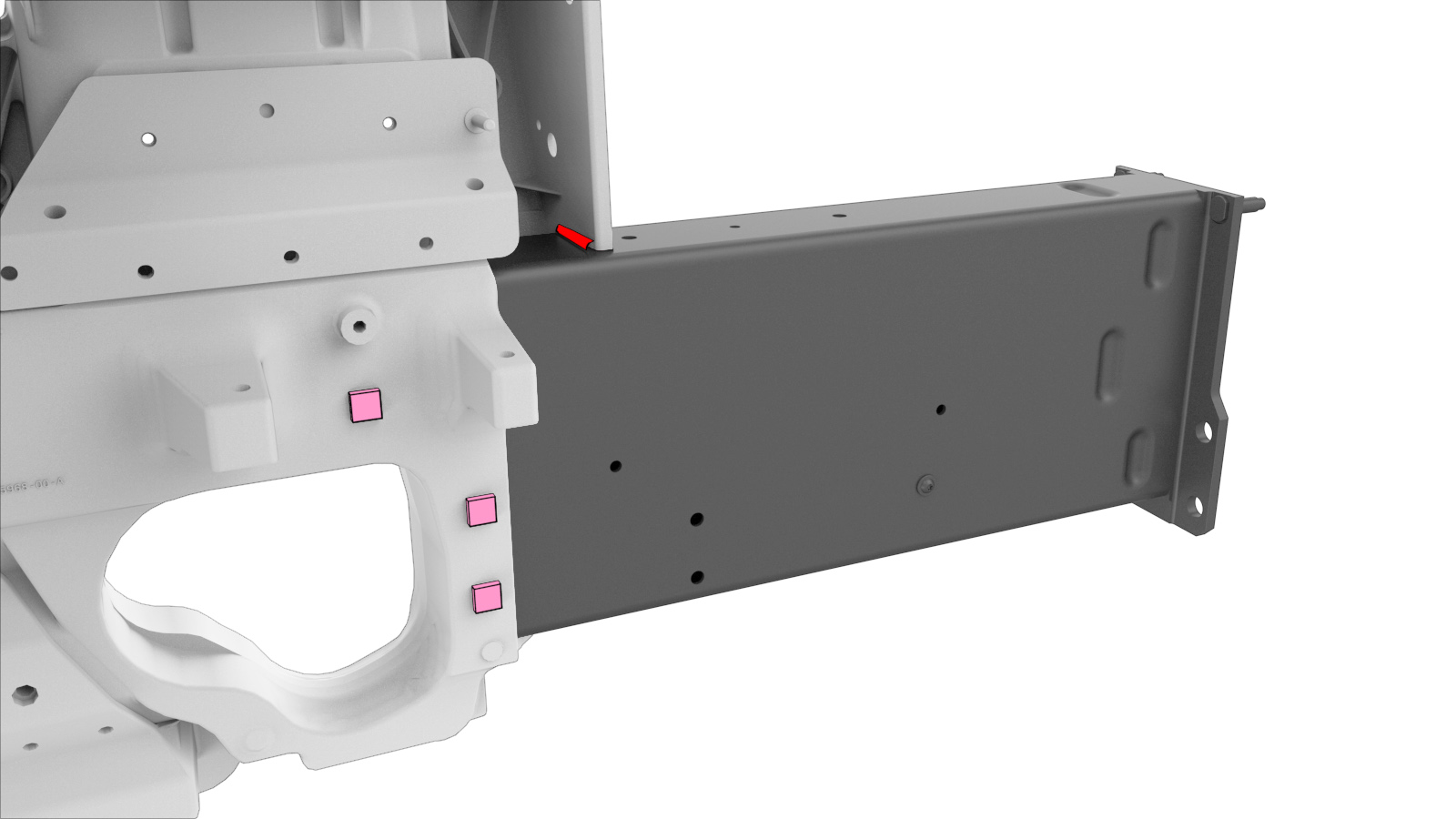

  1. Remova o componente original.
    BOM de fábrica

    Soldadura GMA

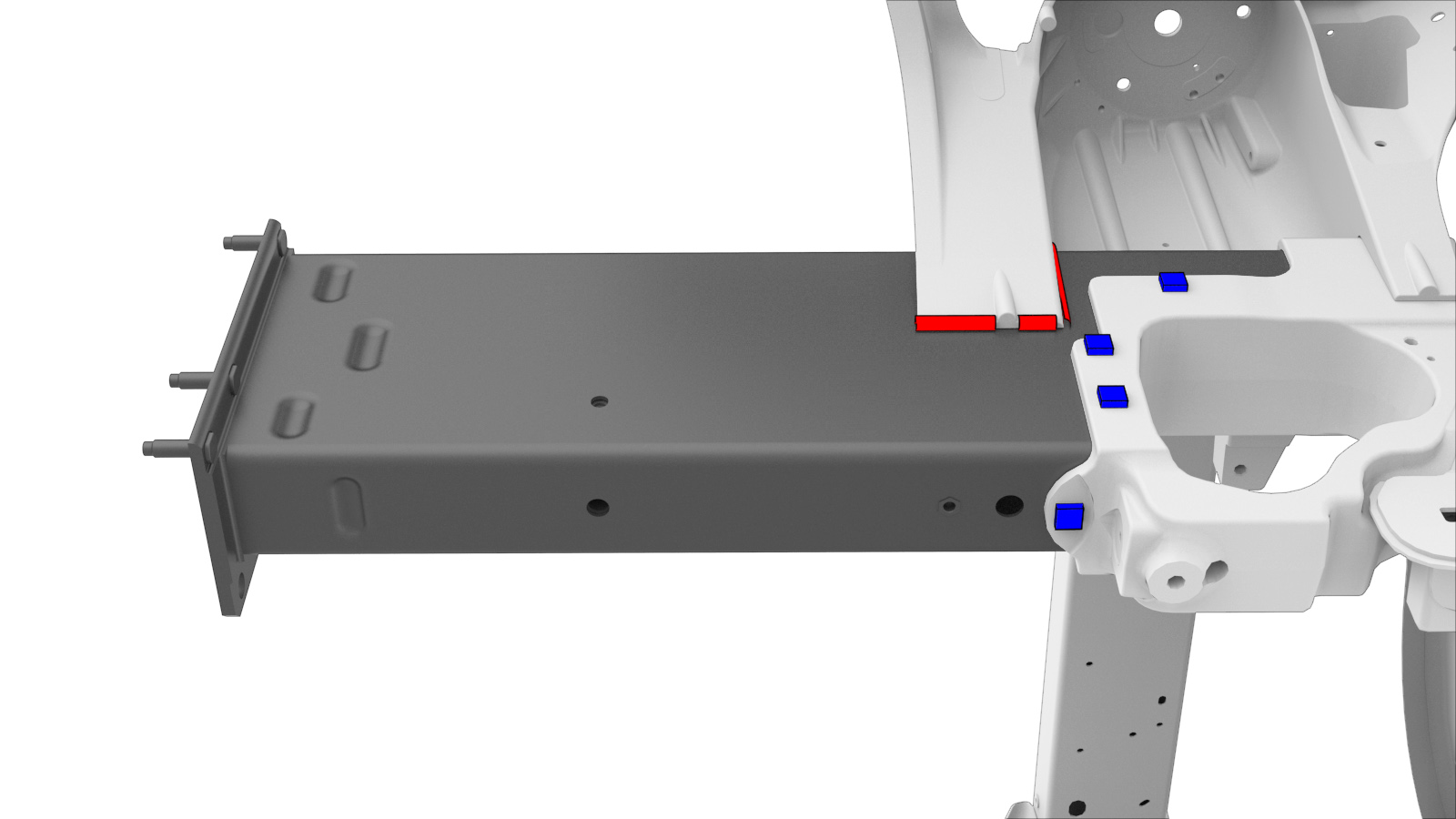

  2. Prepare a instalação.

    ou parafuso, cabeça Torx

    Soldadura GMA

  3. Se a nova calha dianteira da carroçaria tiver porcas SPAC pré-instaladas: Remova material suficiente do adaptador da calha dianteira para permitir a instalação dos novos parafusos Torx.
  4. Se a nova calha dianteira da carroçaria não tiver porcas SPAC pré-instaladas: Utilize os orifícios existentes no adaptador da calha como modelo para criar orifícios de 9 mm na calha dianteira da carroçaria.
  5. Se a nova calha dianteira da carroçaria não tiver porcas SPAC pré-instaladas: Remova o novo componente do veículo e aumente os orifícios existentes na calha dianteira da carroçaria para 11 mm.
  6. Se a nova calha dianteira da carroçaria não tiver porcas SPAC pré-instaladas: Aplique adesivo estrutural no lado interior das porcas SPAC e, em seguida, fixe-as no devido lugar.
  7. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  8. Instale o novo componente ou componentes.
    Aperte os parafusos a 50 Nm.
  9. Efetue a soldadura GMA.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  10. Realize quaisquer operações pós-reparação necessárias.
