Nó traseiro (completo) (veículos construídos depois de 5 de novembro de 2014)

Código de correção: 10101816502 10101816702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Lista de peças

Quantidade Descrição Imagem/Notas

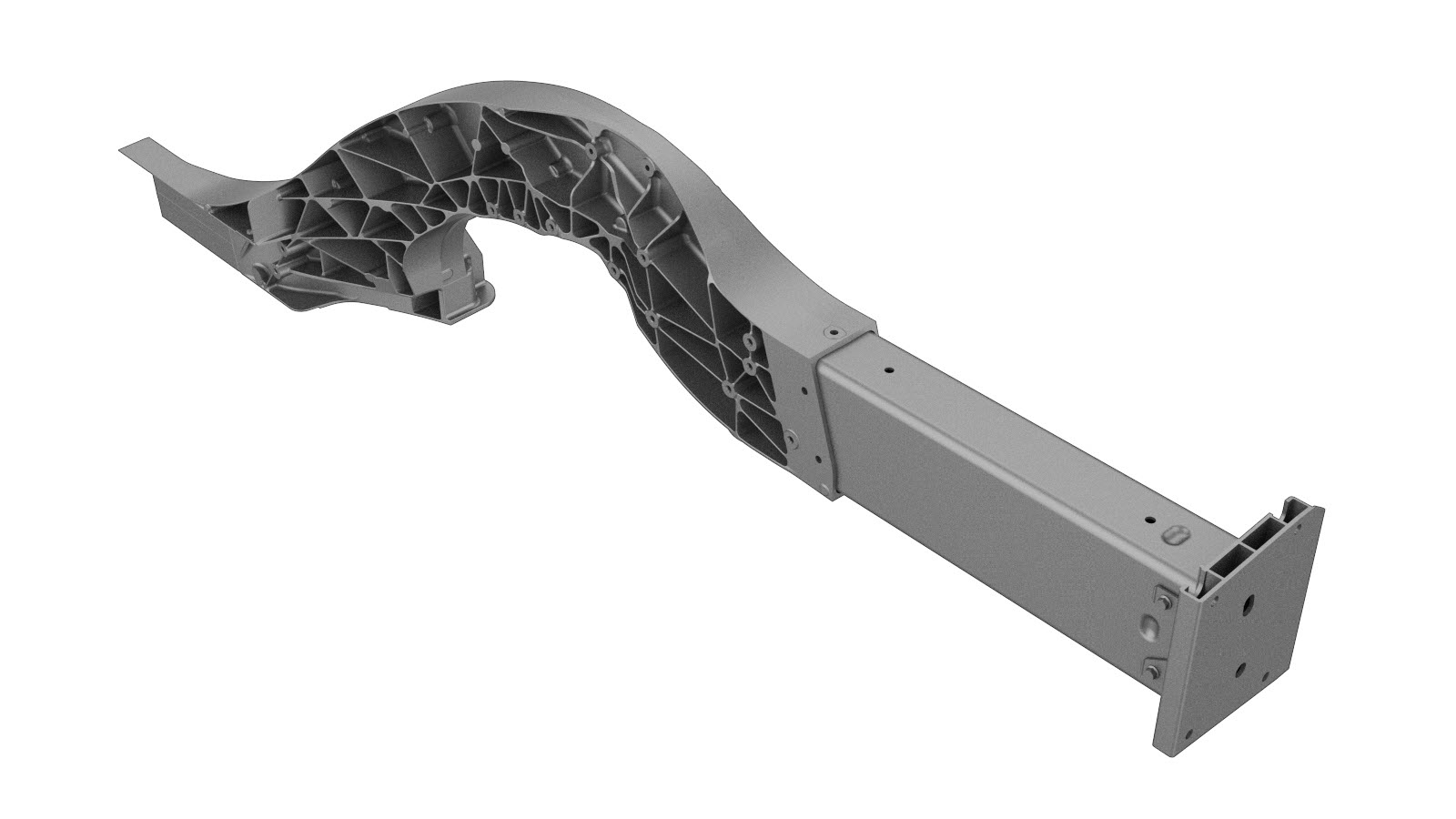

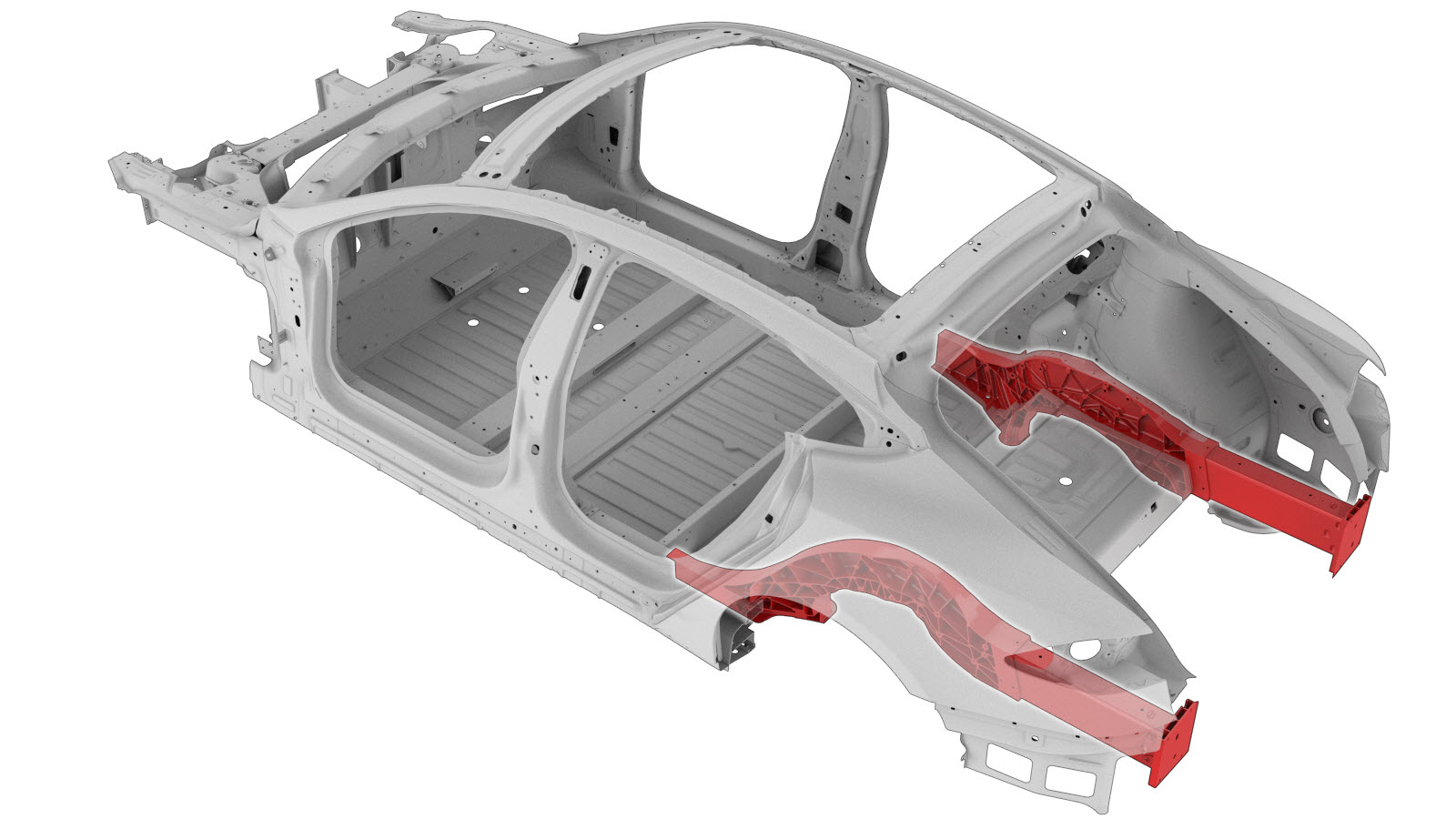

1 MODEL S, ASY-MEMBER RAIL RR (nó traseiro – completo)
33

Rebite estrutural de resistência elevada, 6,5 mm

2 Parafuso, cabeça sextavada PARAFUSO HF M8X50 PC109 MAT Número de peça Tesla 1046838-00-A.
4 Parafuso, cabeça sextavada SCR,M8-1.25X20,HF,MAT PNT,STL,ZNC,PATCH Número de peça Tesla 1007580-00-A.
2 SPAC NUT,M8X2.8-3.5,STL[10] Número de peça Tesla 1071915-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto do painel traseiro.
  2. Retire o item Conjunto do piso da bagageira traseira.
  3. Retire o item Extensão do piso da bagageira traseira (veículos construídos até 5 de novembro de 2014).
  4. Retire o item Extensão da cava da roda.
  5. Retire o item Reforço exterior do nó traseiro.
  6. Retire o item Reforço superior do nó traseiro (intermédio).
  7. Retire o item Secção do painel do piso do banco traseiro.

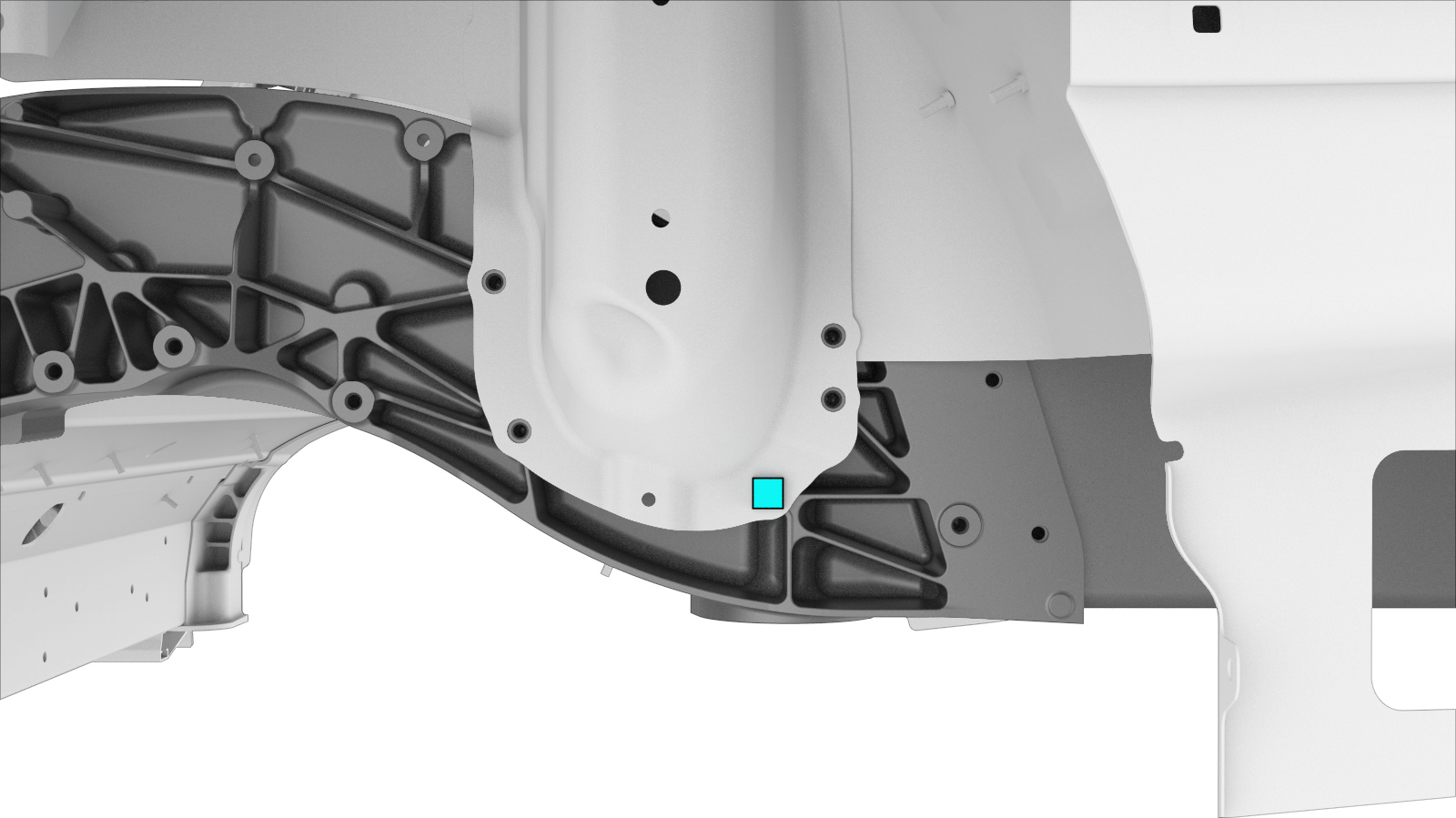

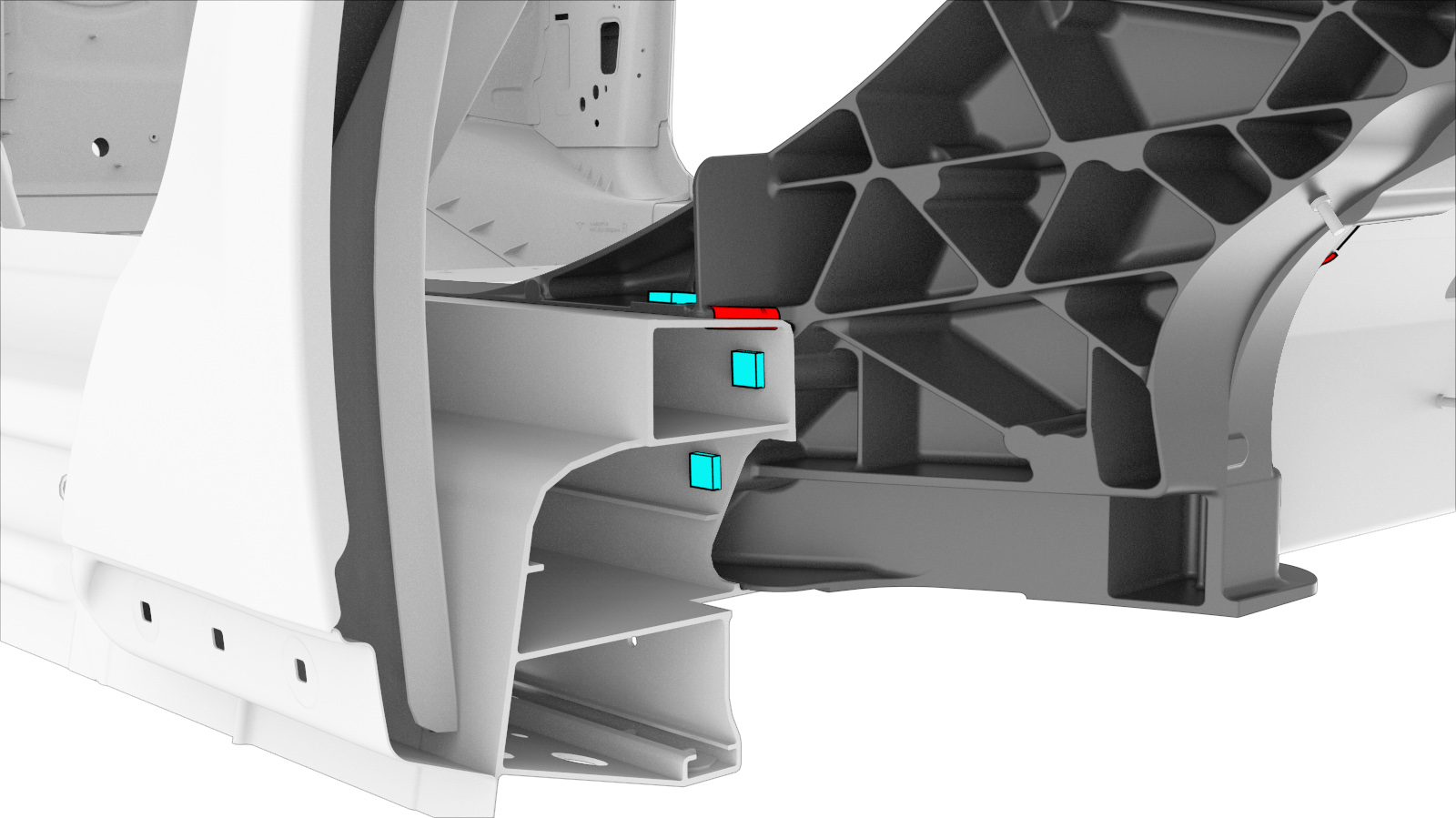

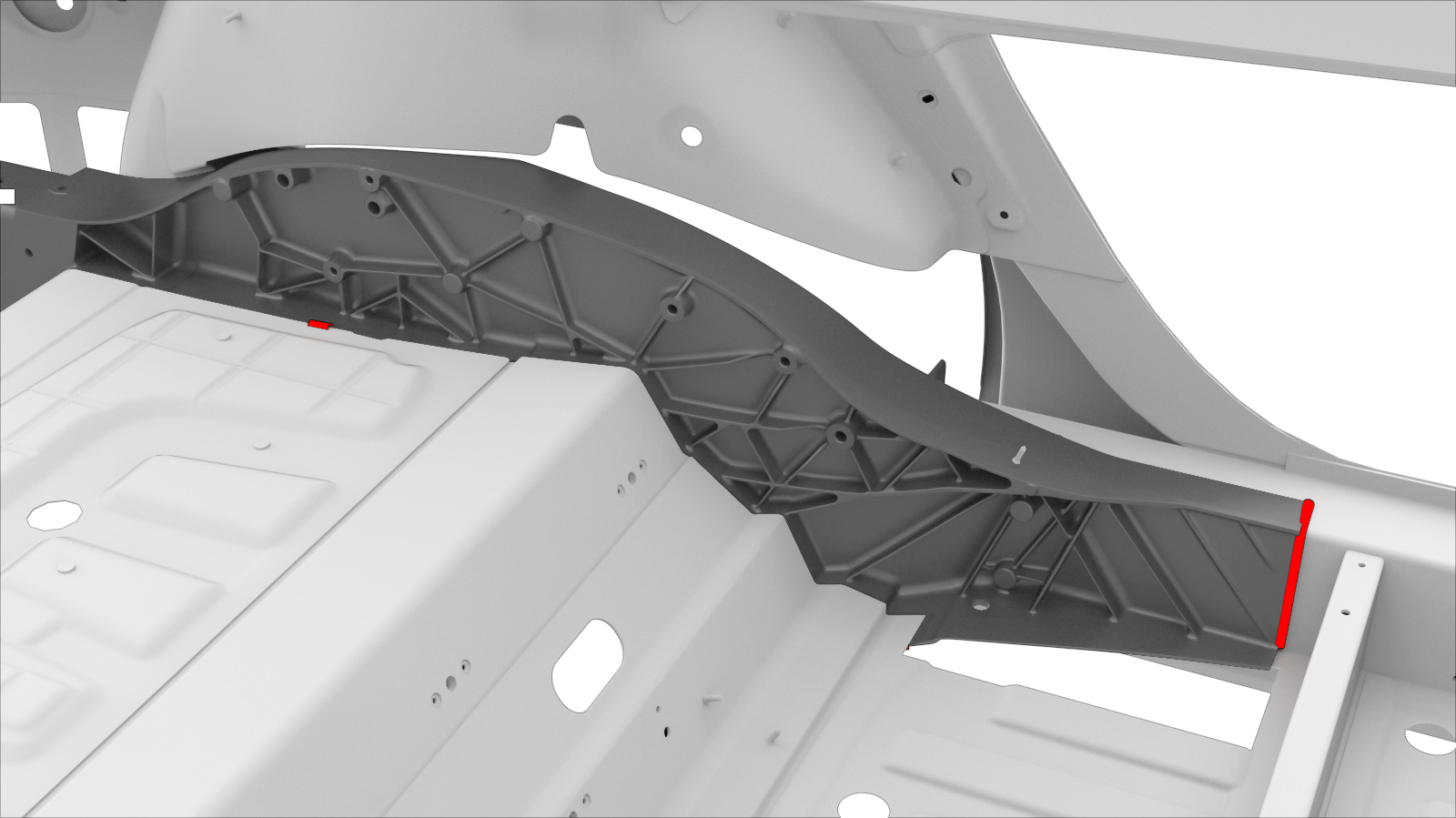

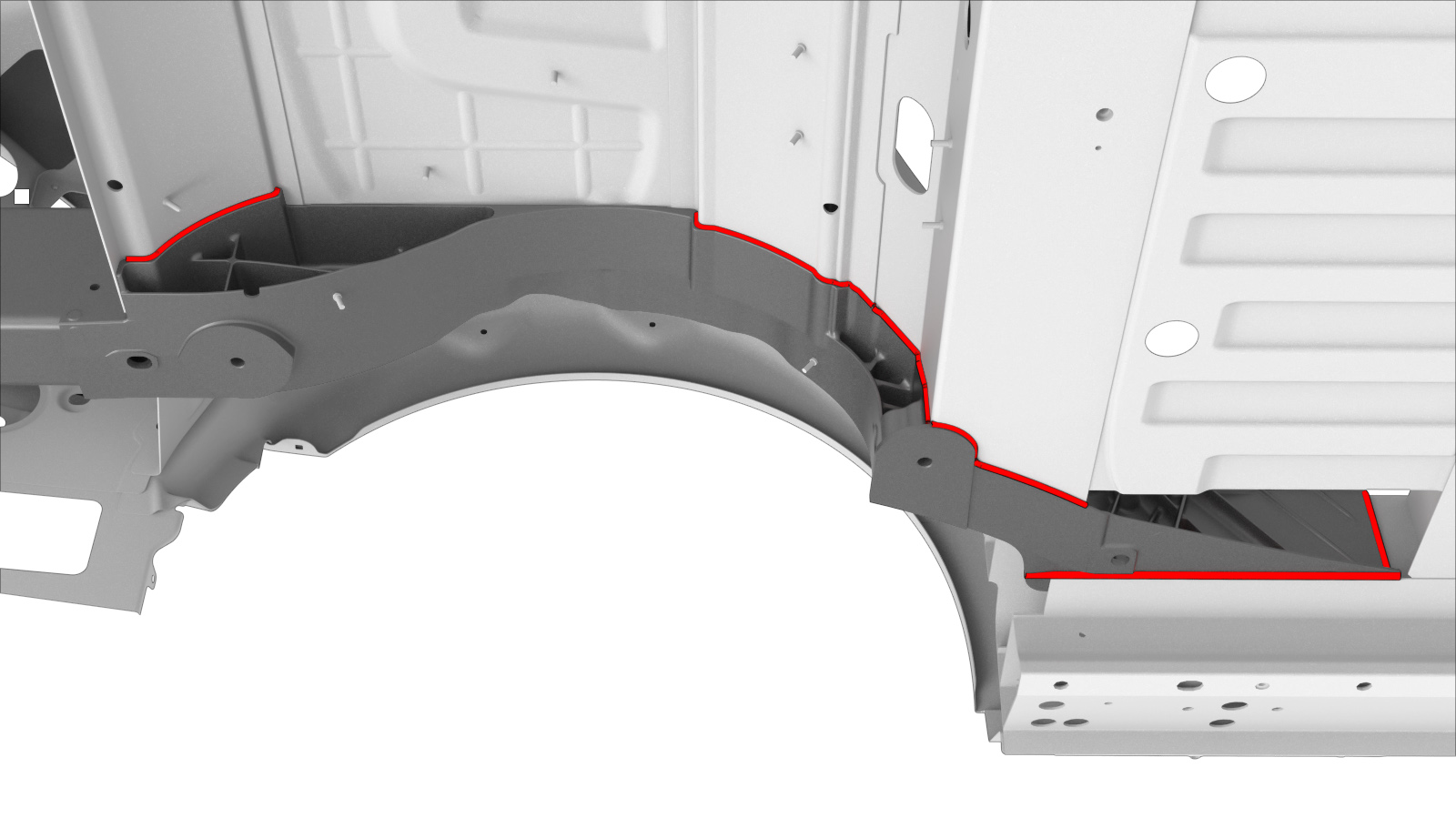

  8. Remova o componente original.

    ou parafusos, cabeça sextavada

    Soldadura GMA

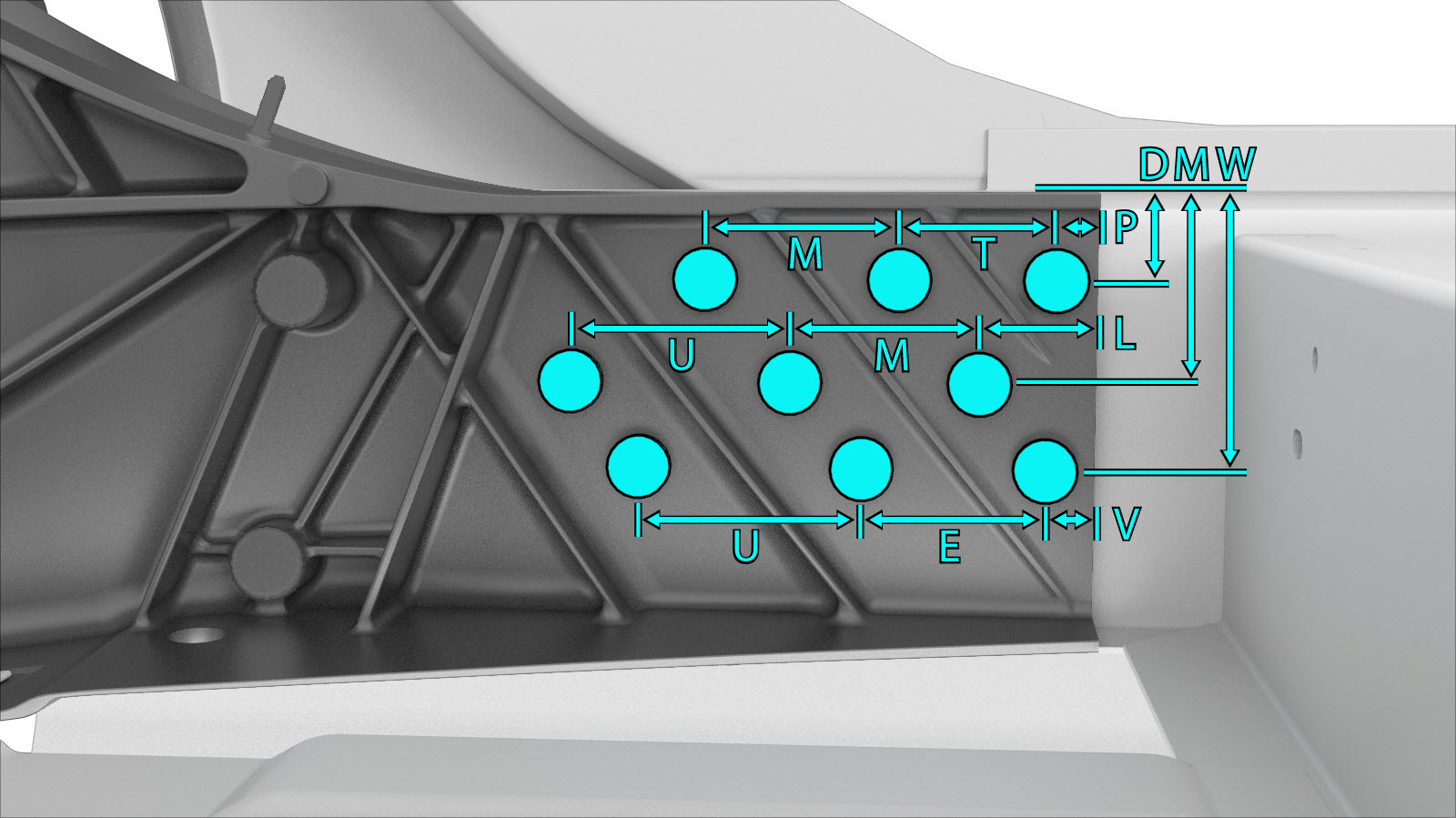

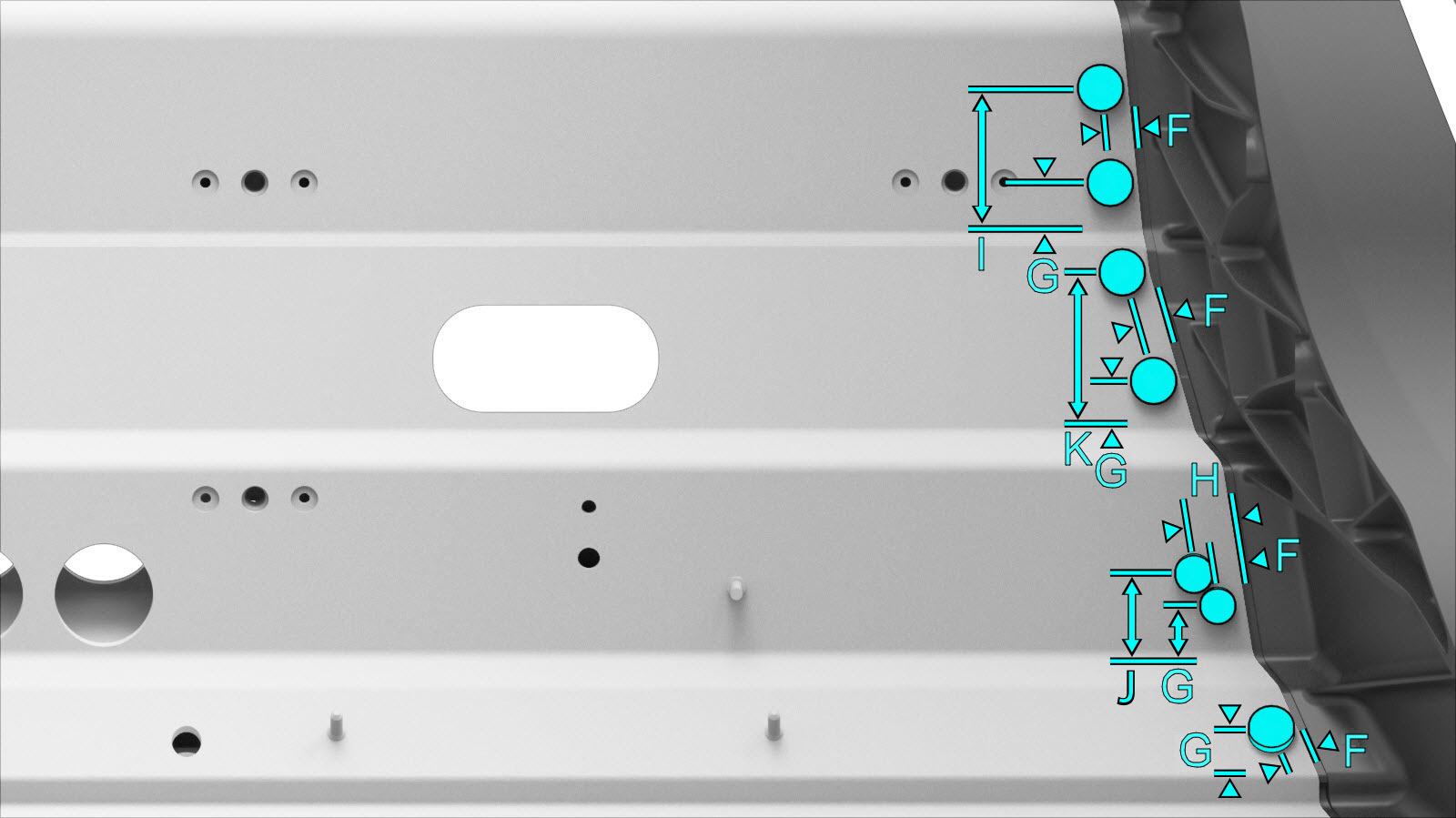

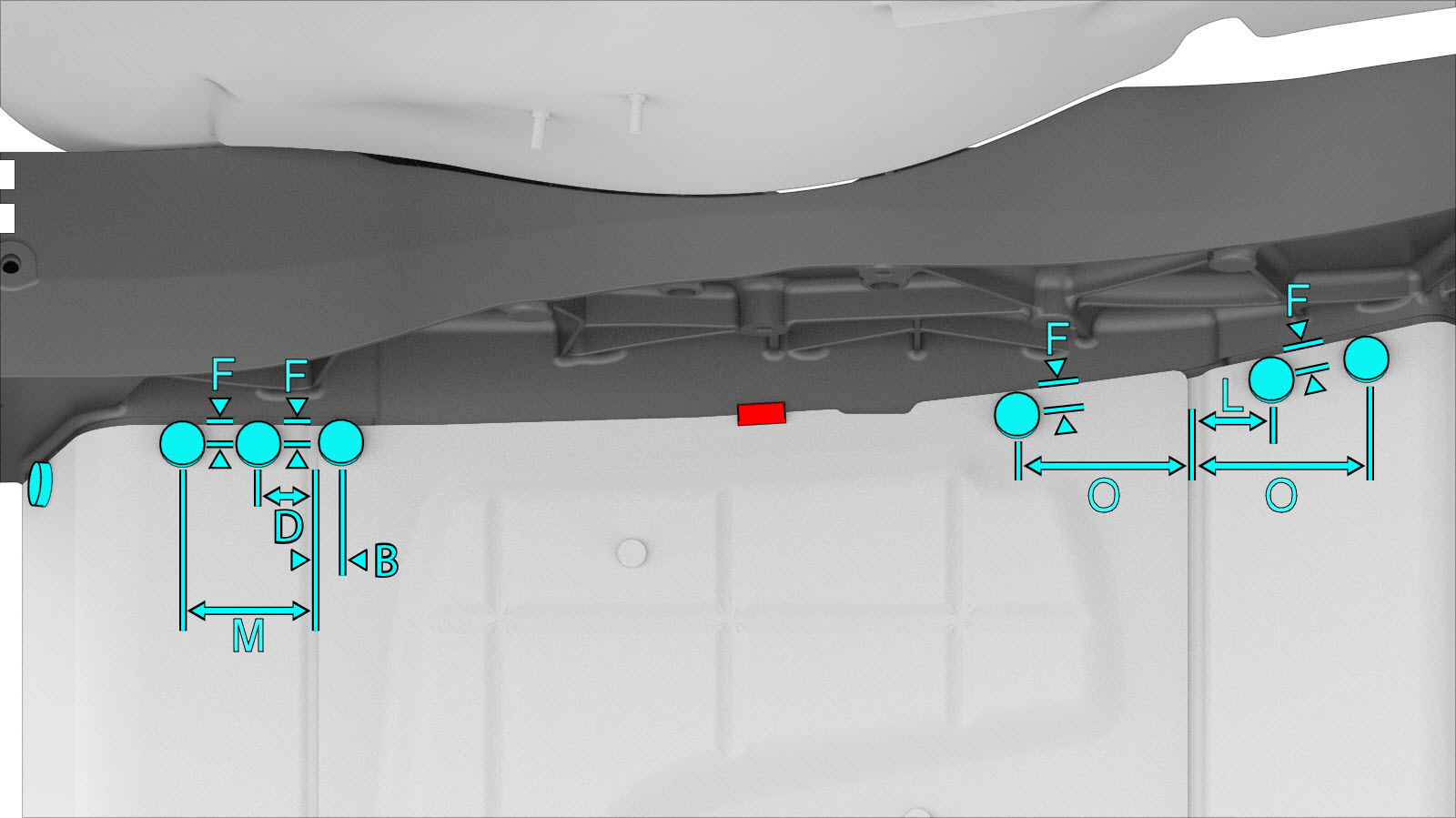

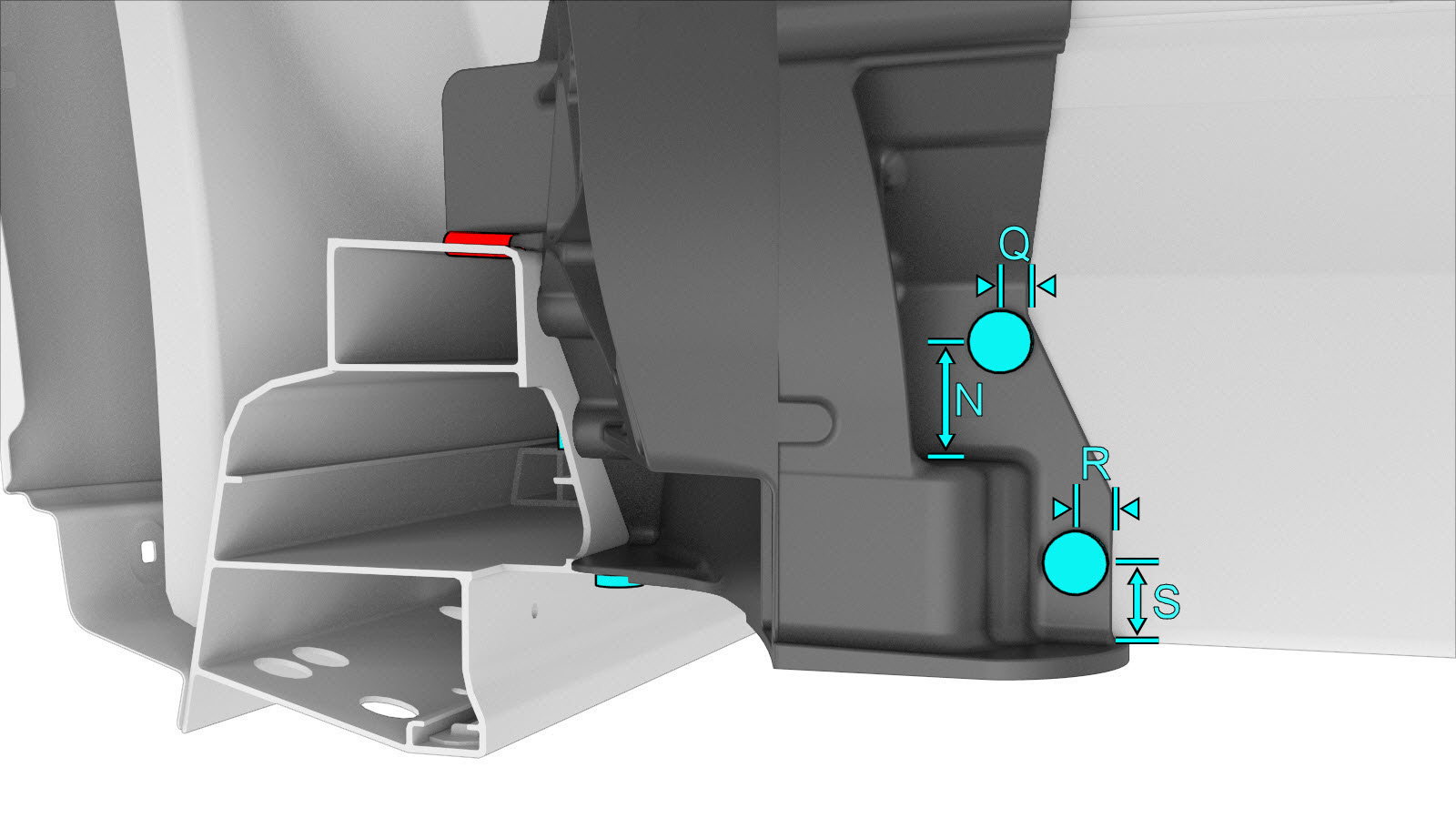

  9. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm

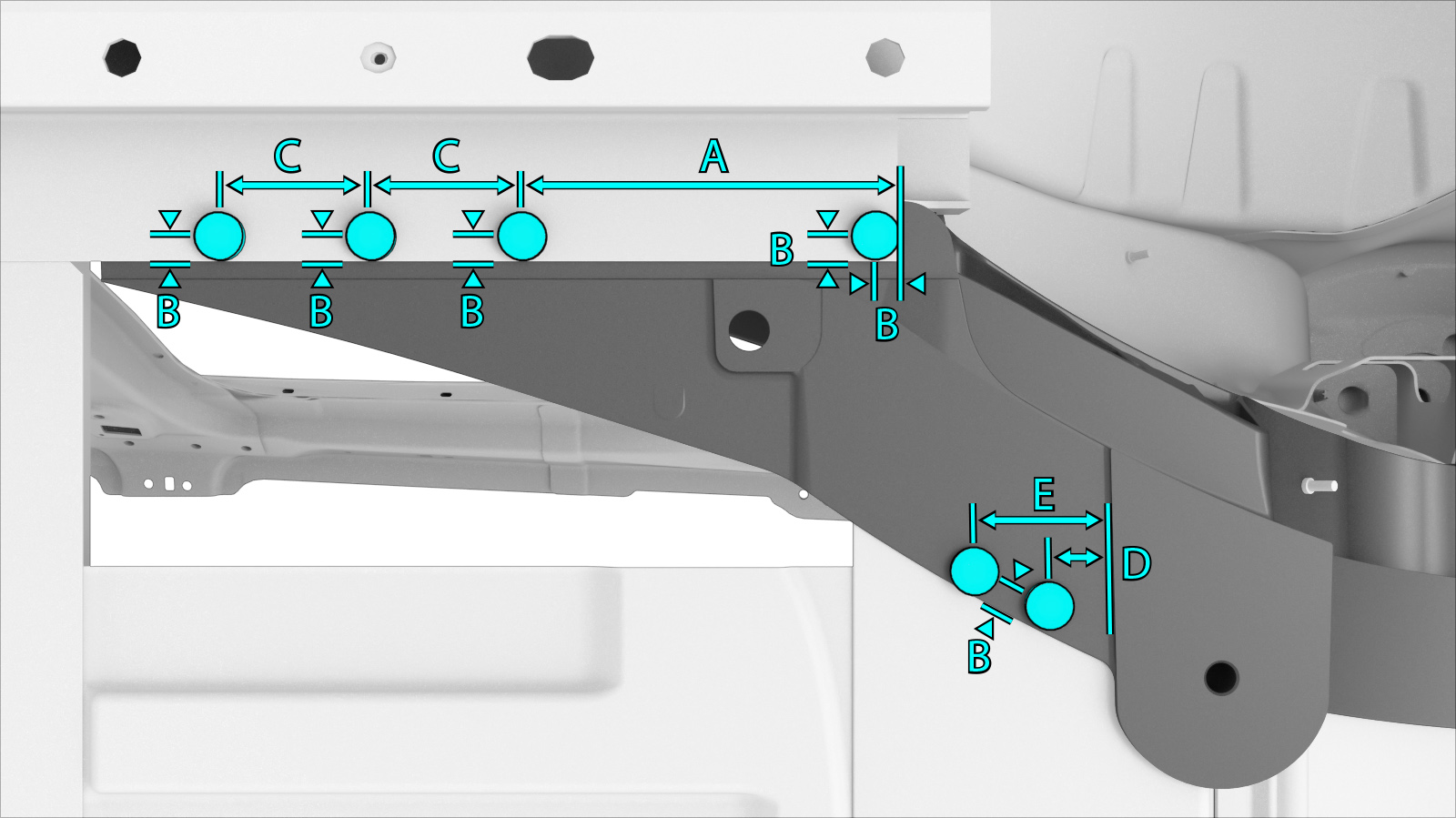

    • A = 144 mm.
    • B = 9 mm.
    • C = 58 mm.
    • D = 25 mm.
    • E = 53 mm.

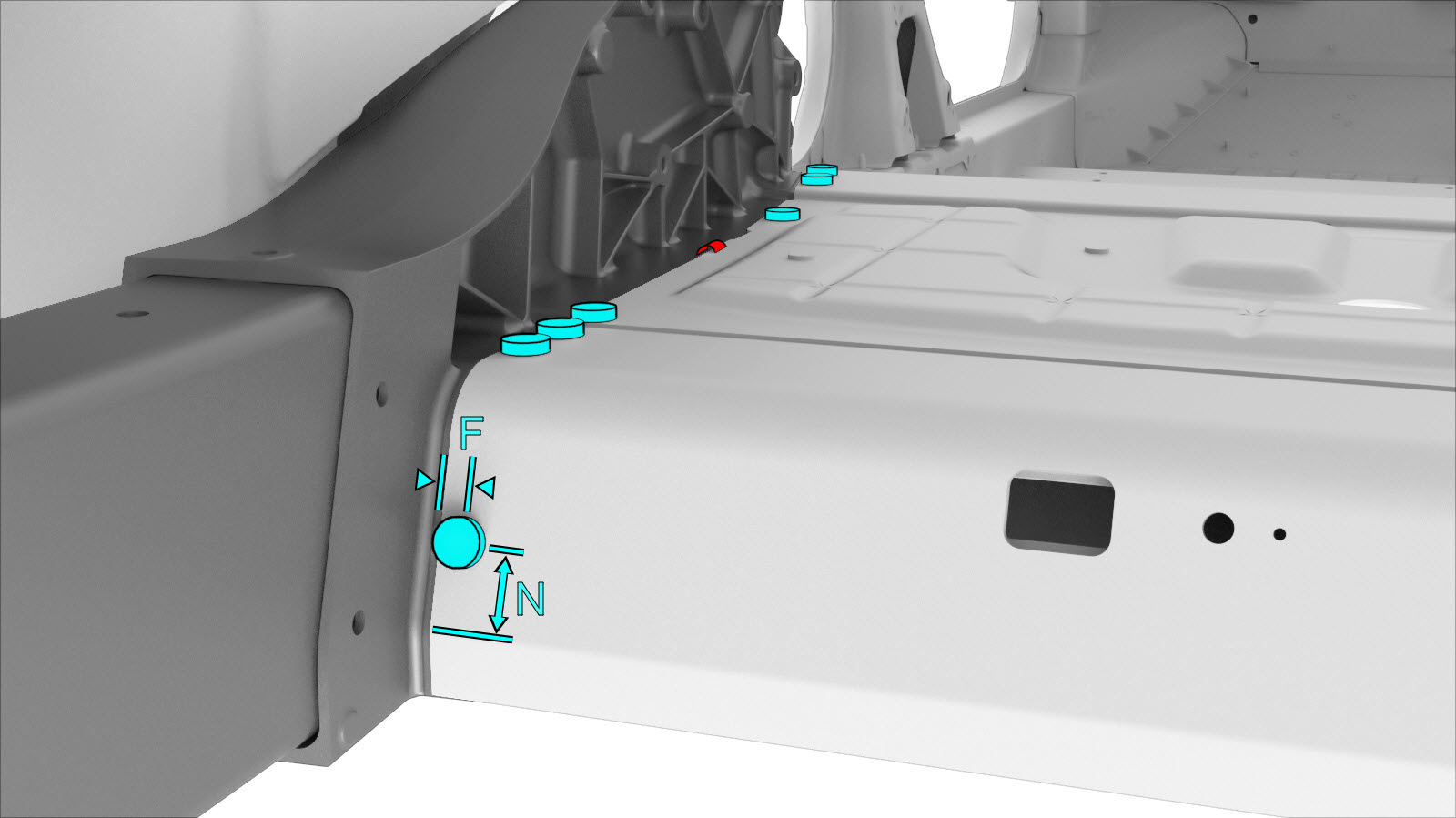

    • F = 11 mm.
    • G = 22 mm.
    • H = 19 mm.
    • I = 59 mm.
    • J = 36 mm.
    • K = 66 mm.
    • L = 34 mm.
    • M = 56 mm.
    • N = 35 mm.
    • O = 71 mm.
    • P = 12 mm.
    • Q = 7 mm.
    • R = 10 mm.
    • S = 23 mm.
    • T = 45 mm.
    • U = 65 mm.
    • V = 14 mm.
    • W = 80 mm.

    ou parafusos, cabeça sextavada

    Soldadura GMA

  10. Coloque o novo componente do nó traseiro e fixe-o no devido lugar.

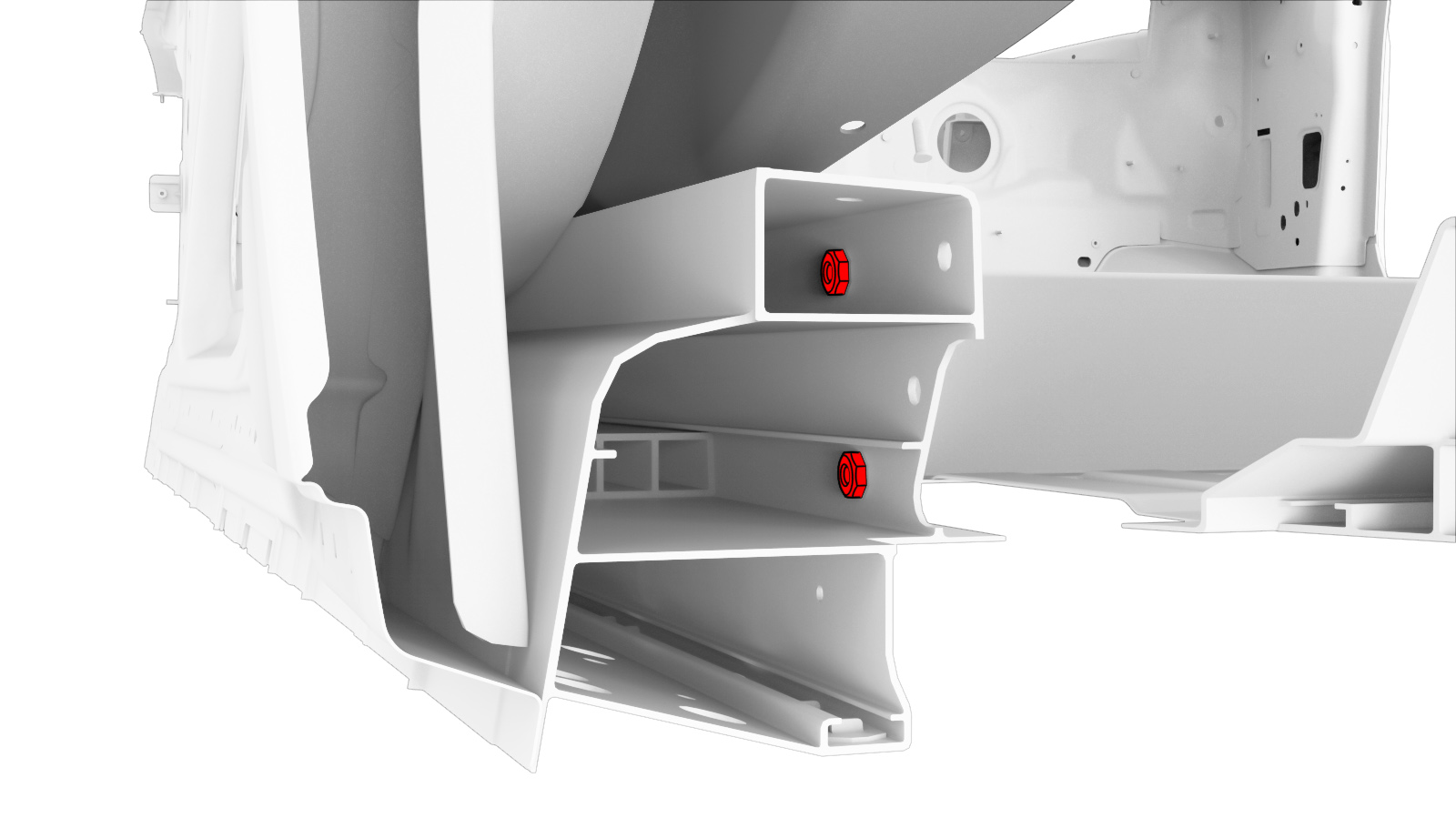

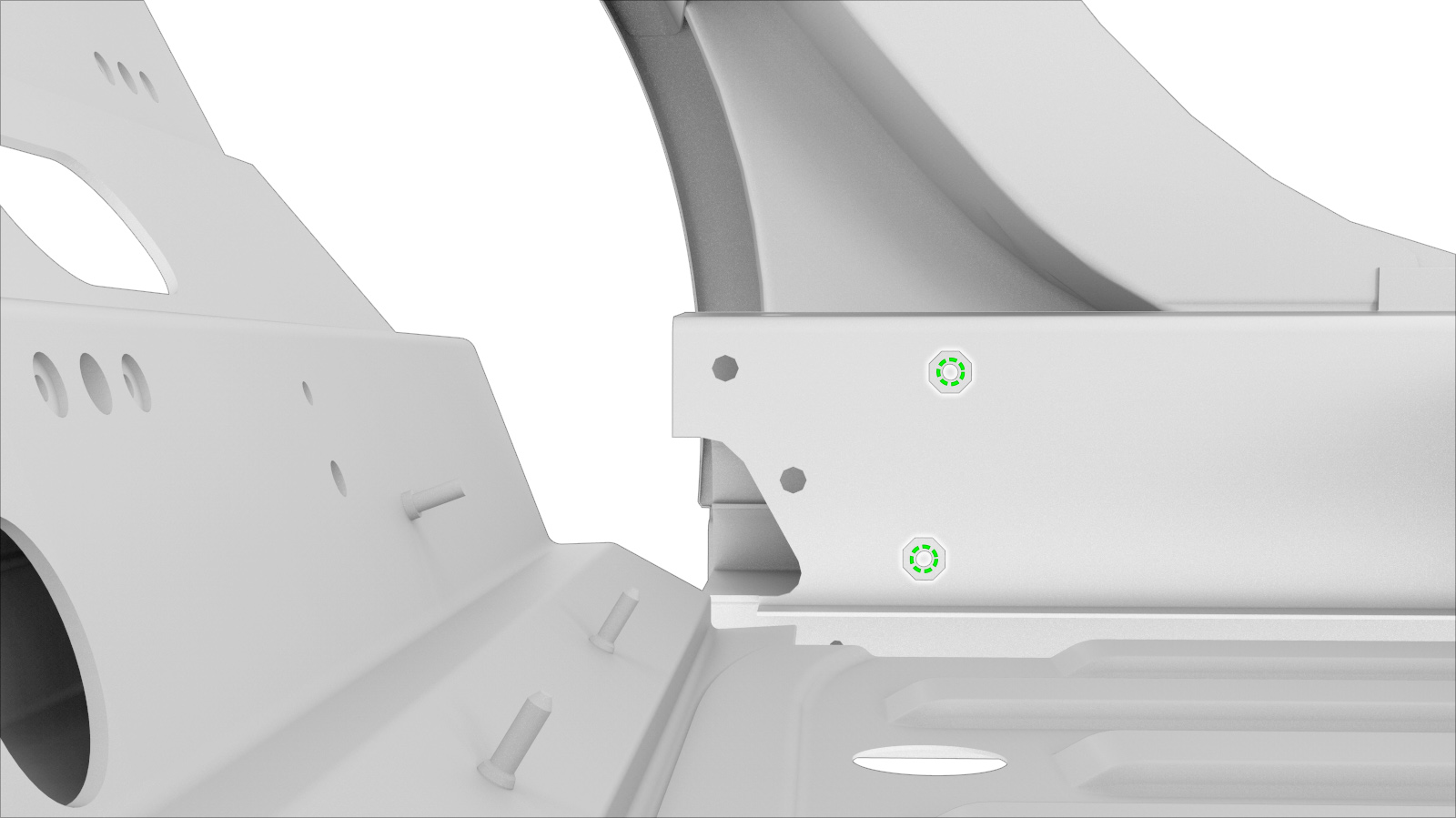

  11. Perfure orifícios de 8 mm para parafusos de cabeça sextavada através das saliências de fábrica (assinaladas a vermelho) no novo componente do nó traseiro.
  12. Remova o novo componente do nó traseiro.
  13. Alargue os orifícios de 8 mm criados no passo anterior para 11,5 mm.
  14. Aplique adesivo estrutural no lado interior das porcas SPAC e, em seguida, fixe-as no devido lugar.
  15. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  16. Instale o novo componente ou componentes.
    Aperte os parafusos de cabeça sextavada da seguinte forma:
    • PARAFUSO HF M8X50 PC109 MAT, número de peça 1007580-00-A: 25 Nm.
    • SCR,M8-1.25X20,HF,MAT PNT,STL,ZNC,PATCH, número de peça 1046838-00-A: 30 Nm.
  17. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  18. Instale o item Secção do painel do piso do banco traseiro.
  19. Instale o item Reforço superior do nó traseiro (intermédio).
  20. Instale os fixadores, conforme indicado.
    ou rebites estruturais de resistência elevada, 6,5 mm

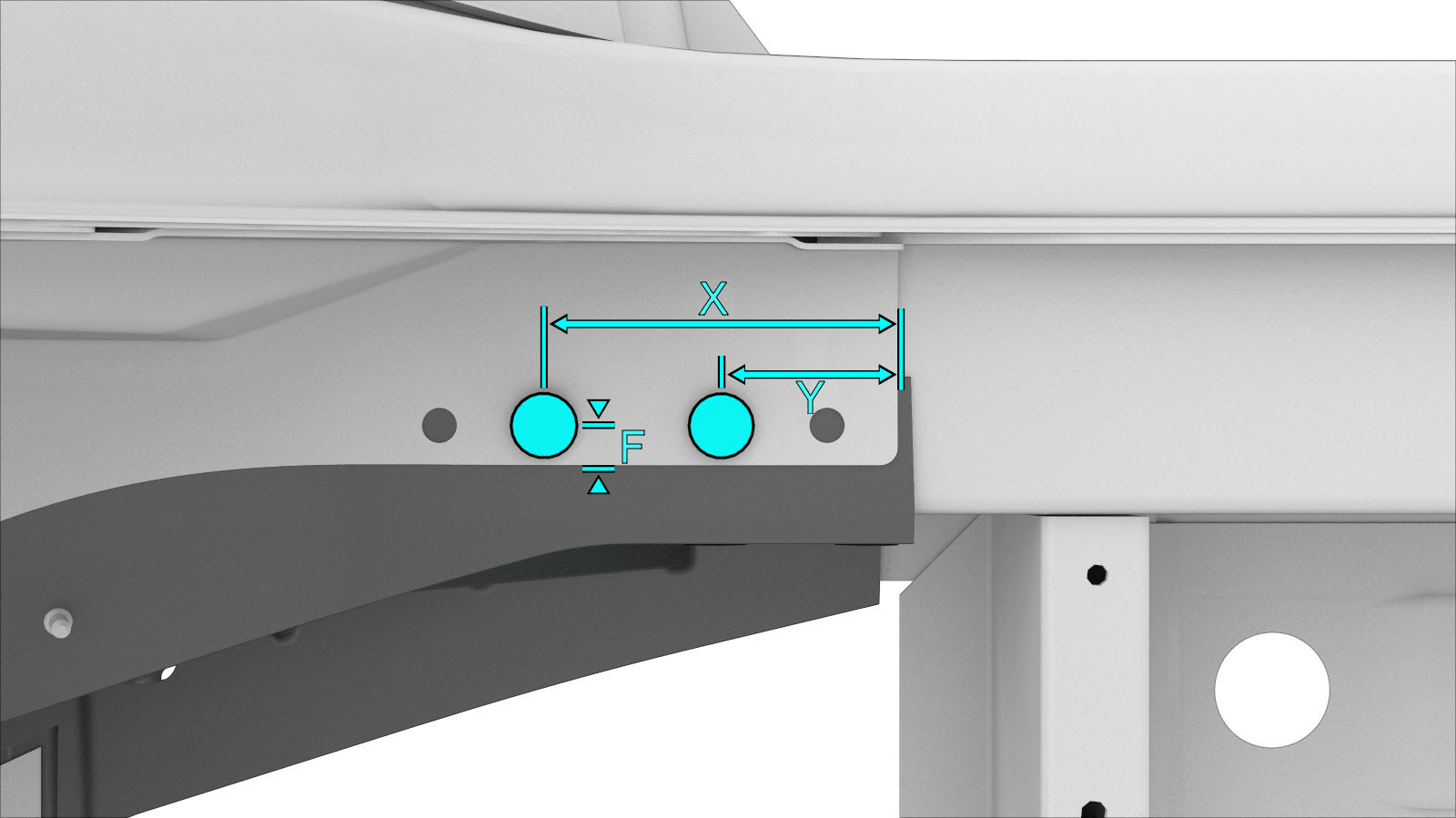

    • F = 11 mm.
    • X = 100 mm.
    • Y = 50 mm.
  21. Instale o item Reforço exterior do nó traseiro.
  22. Instale o item Extensão da cava da roda.
  23. Instale o item Extensão do piso da bagageira traseira (veículos construídos até 5 de novembro de 2014).
  24. Instale o item Conjunto do piso da bagageira traseira.
  25. Instale o item Conjunto do painel traseiro.
  26. Realize quaisquer operações pós-reparação necessárias.
