Extensão da cava da roda

Código de correção: 10101912702 1010031015 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

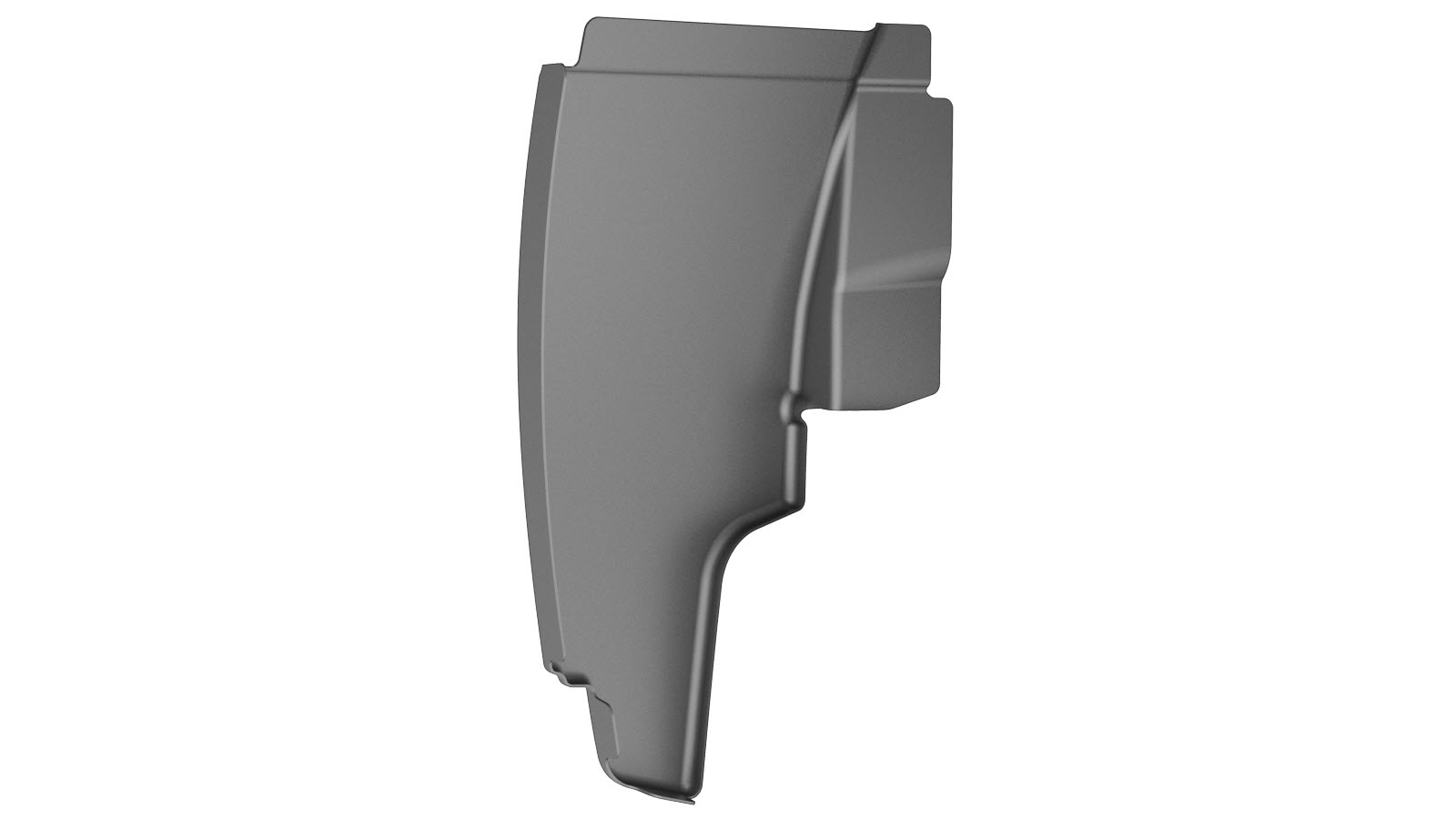

1 EXT - RR WHEELEFT HANDOUSE FR (extensão da cava da roda)
4 Rebite estrutural, 6,5 mm, médio
5 SPR, 5x4,5
1 SPR5x6 H2

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a secção inferior de Parte exterior de quarto completa ou Camada exterior de quarto – Veículos com porta de carregamento da China.
  2. Remova o componente original.

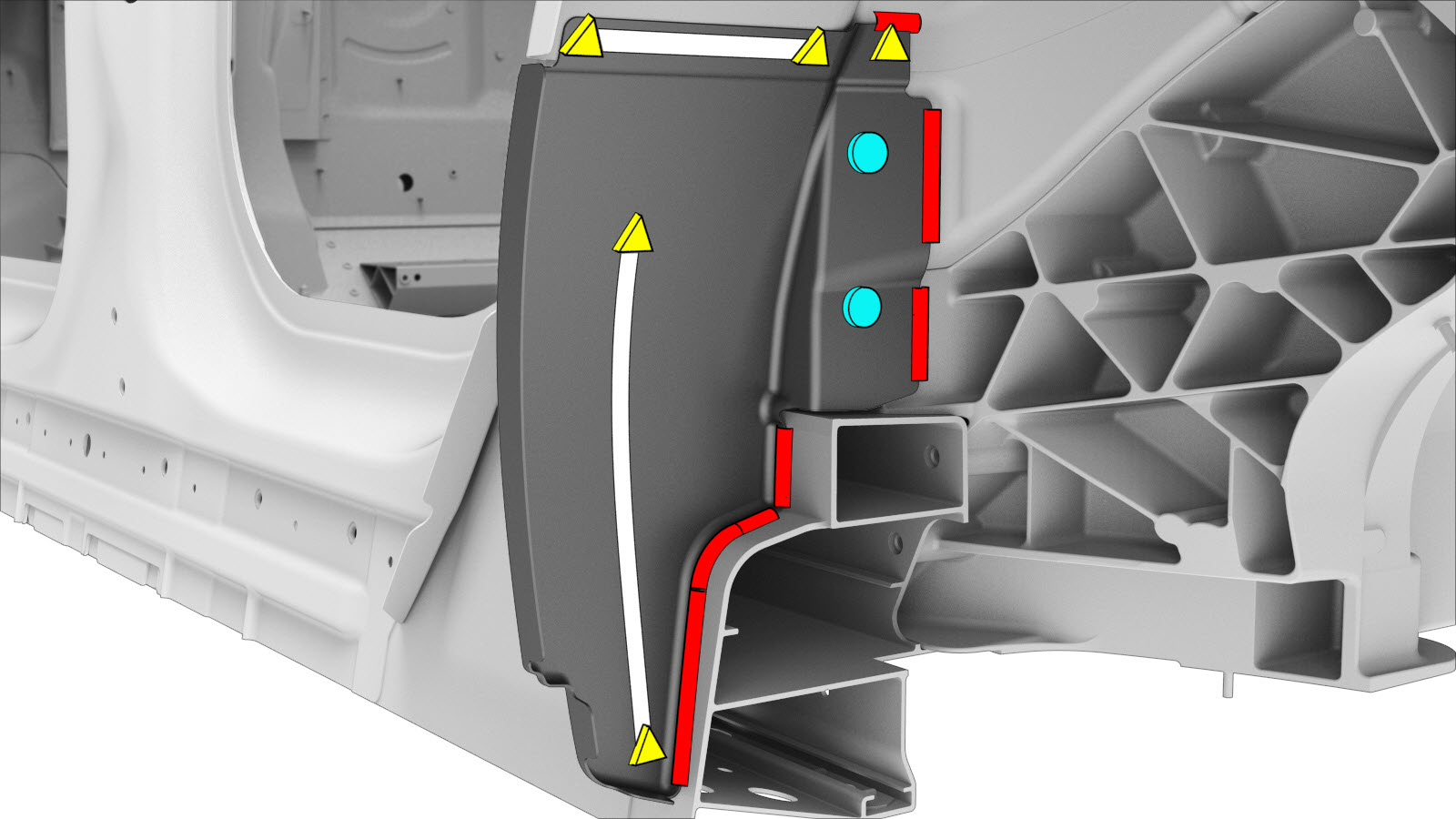

    ou soldaduras por pontos de fábrica

    ou rebites estruturais de fábrica

    Soldadura GMA

    Informational PurposesAn informational icon, calling your attention
    Nota

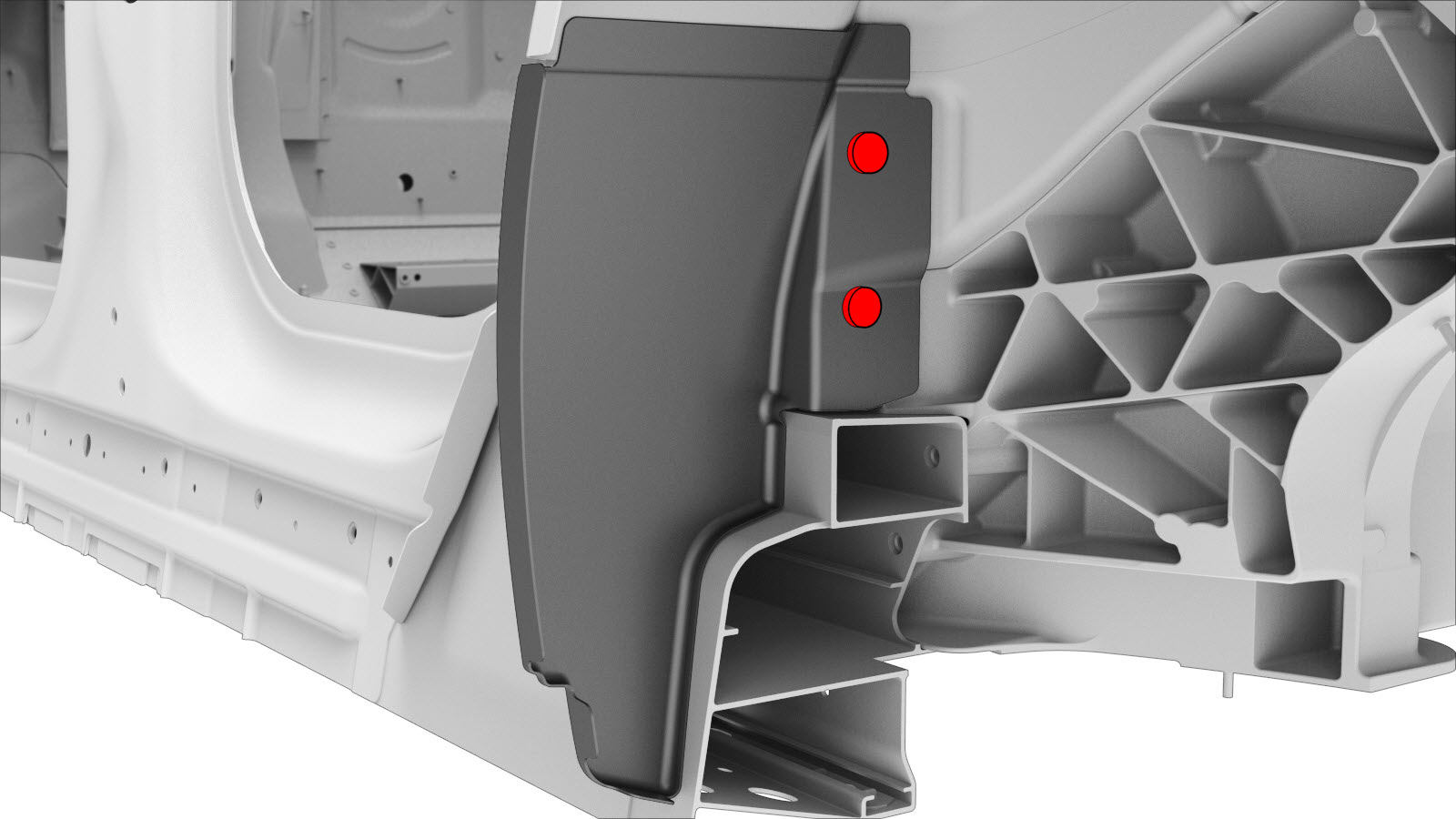

    Alguns veículos poderão apresentar soldaduras GMA nos locais dos rebites estruturais apresentados.
  3. Verifique o encaixe do novo componente de extensão da cava da roda.
    Se necessário:
    • Apare a extremidade interior do componente, conforme necessário, para encaixar.

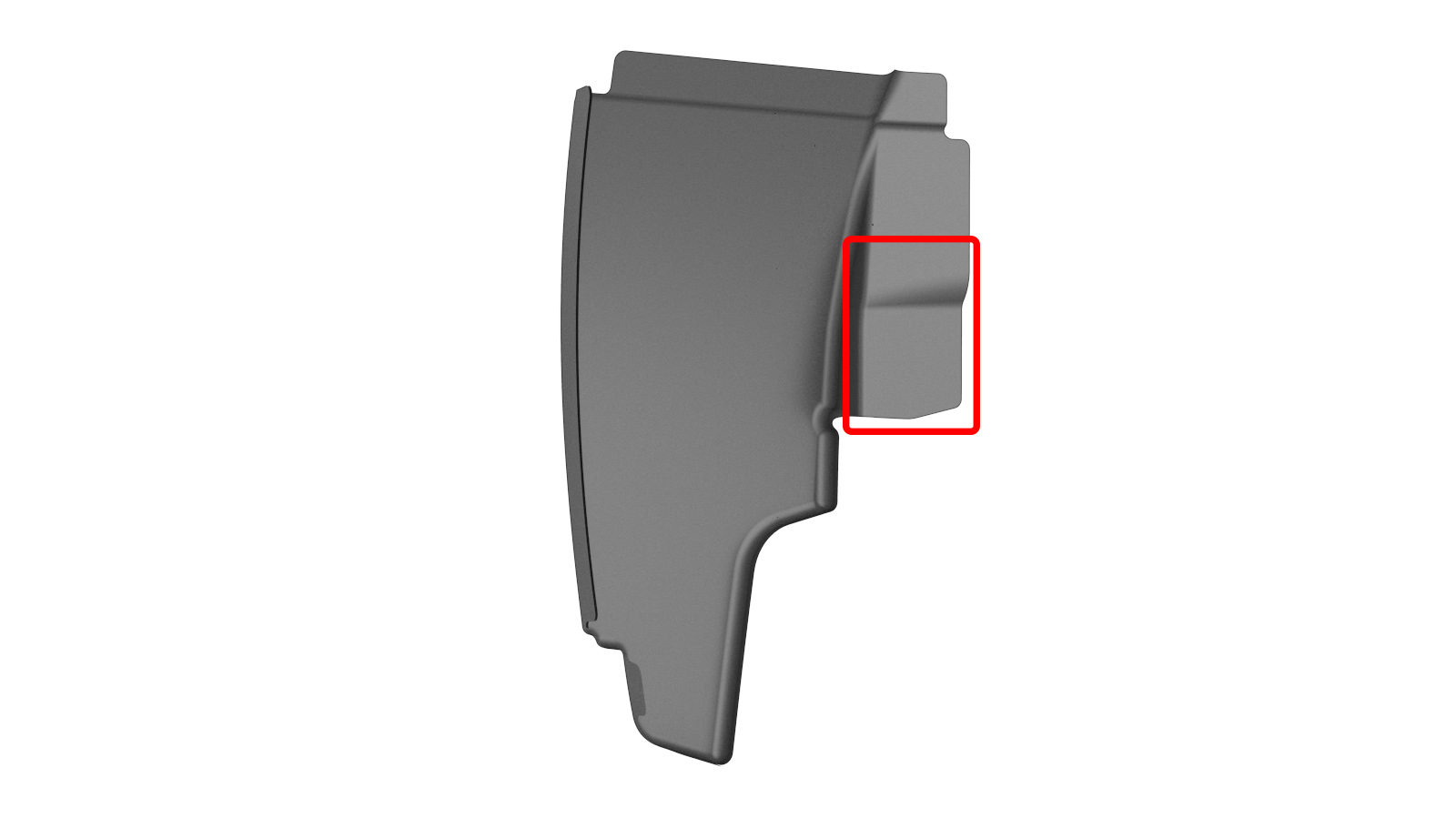

    • Aqueça e alise a secção angular da extensão da cava da roda traseira para colocar o nó traseiro (a extensão da cava da roda traseira é apresentada em separado na imagem para efeitos de clareza).
  4. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota

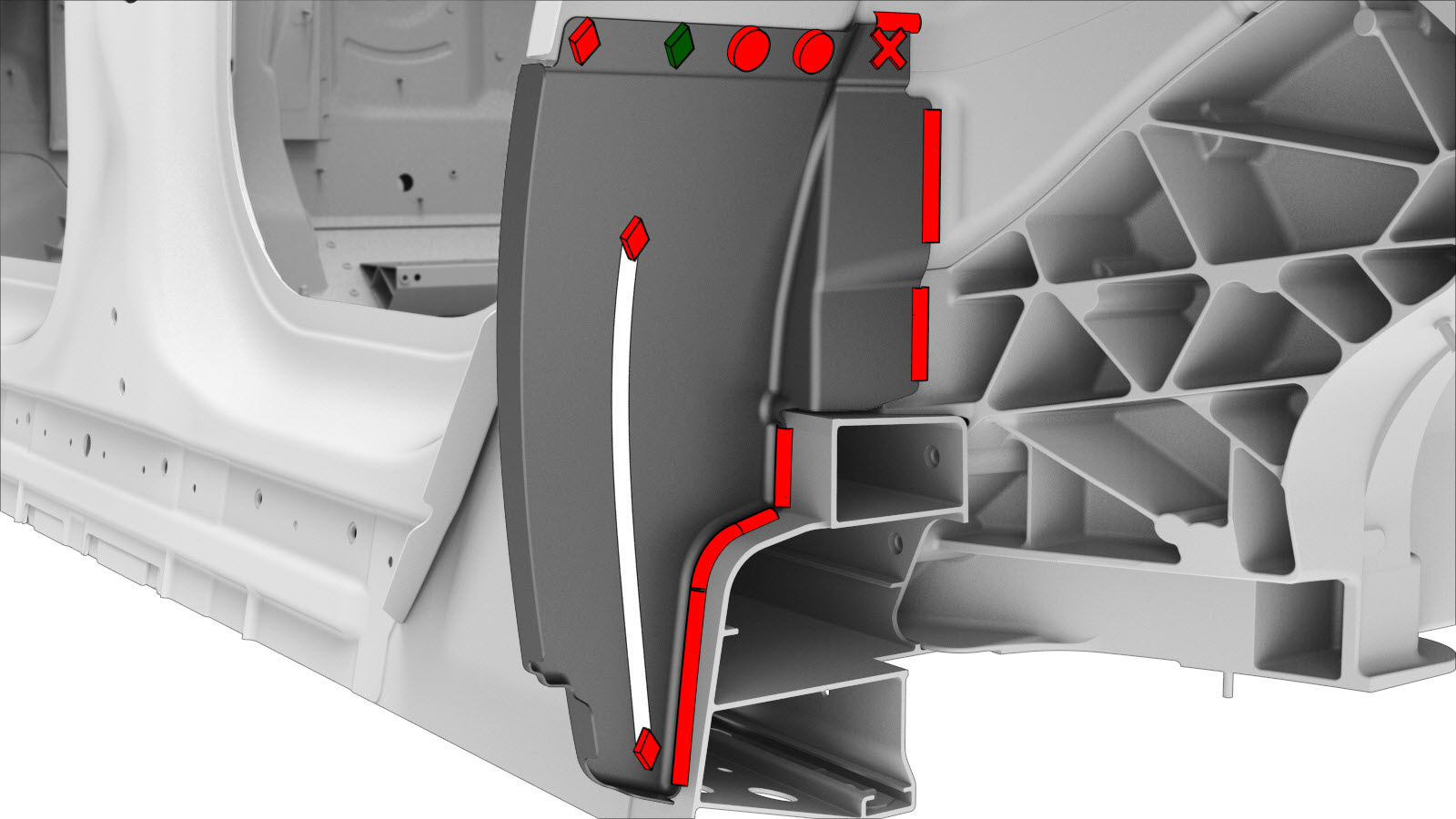

    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

    ou rebites estruturais, 6,5 mm, médios

    ou SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.
    ou SPRs5x6 H2
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.

    Soldadura GMA

    Informational PurposesAn informational icon, calling your attention
    Nota
    Se as soldaduras GMA tiverem sido originalmente utilizadas, não perfure orifícios para os rebites estruturais. Essa área será fixada com soldaduras GMA. Se não tiverem sido utilizadas soldaduras GMA neste local, instale rebites. Não será necessário adicionar soldaduras GMA neste local.
  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Efetue a soldadura GMA.
    Soldadura GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  7. Instale o novo componente ou componentes.
  8. Instale a secção inferior de Parte exterior de quarto completa ou o Camada exterior de quarto – Veículos com porta de carregamento da China que foi removido para expor o componente a ser substituído.
  9. Realize quaisquer operações pós-reparação necessárias.
