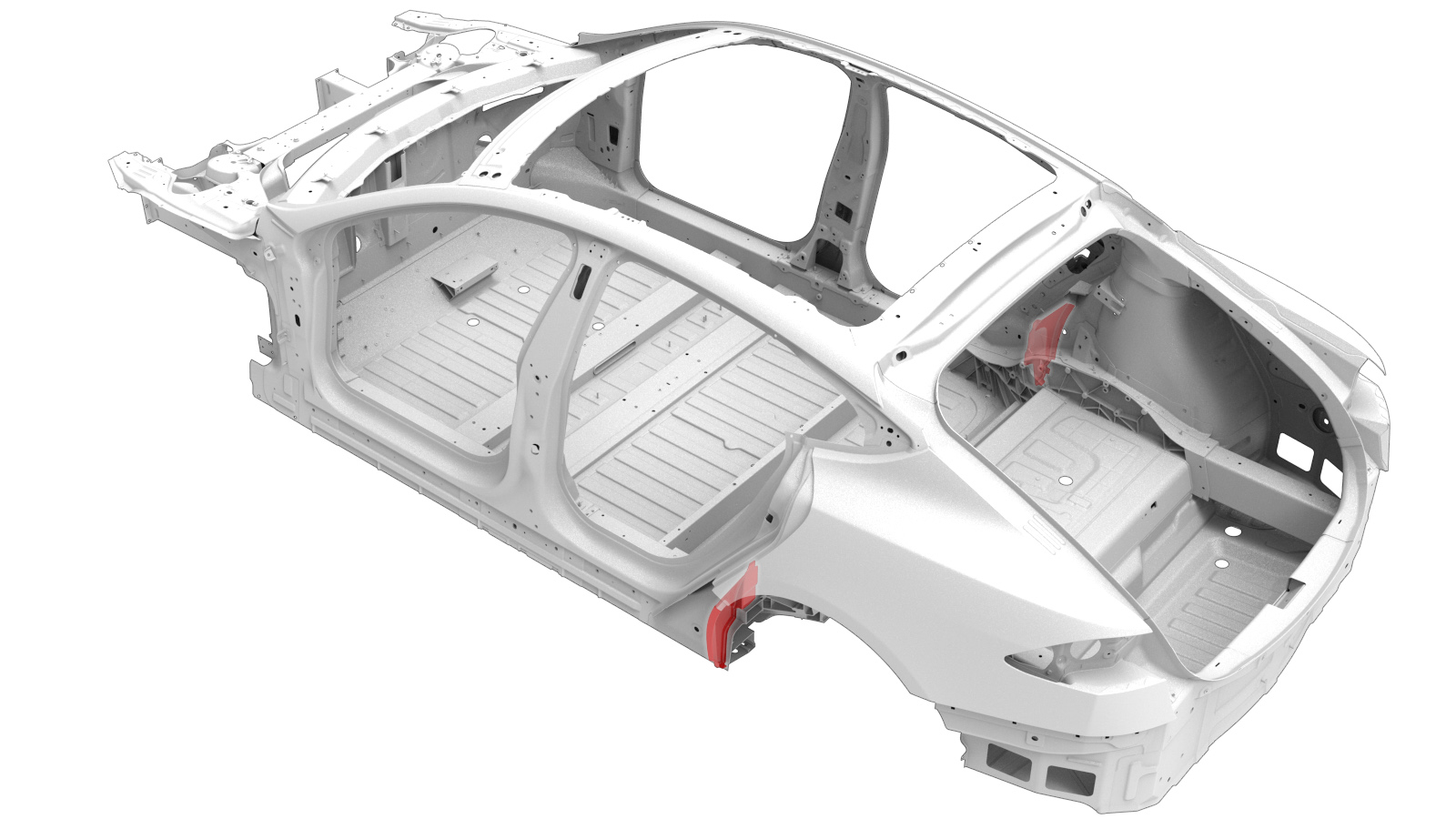

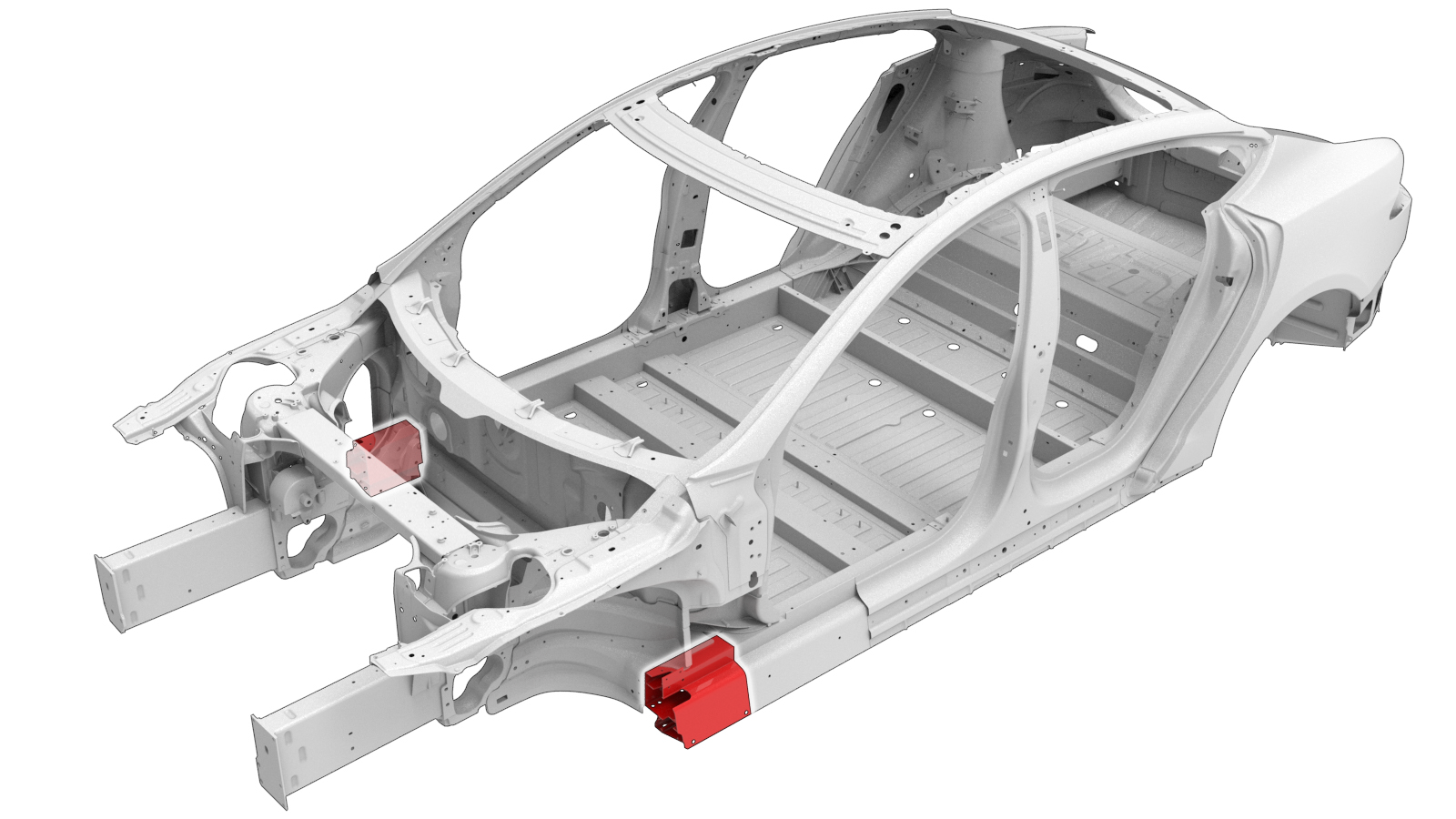

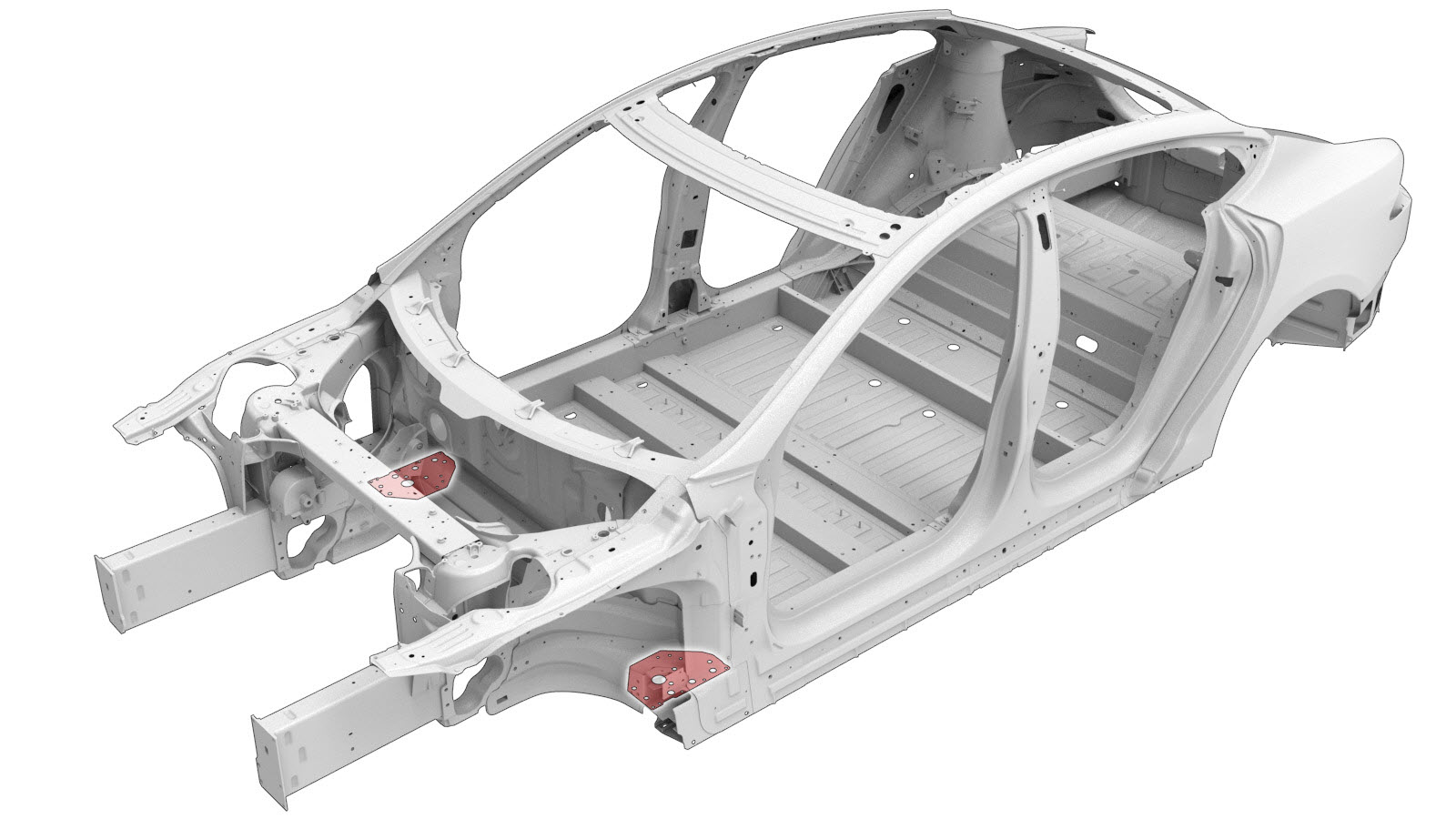

Soleira (secção dianteira)

Código de correção: 10102902002 10102903102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
1 KIT DA SECÇÃO DIANTEIRA DA SOLEIRA (soleira – kit da secção dianteira)

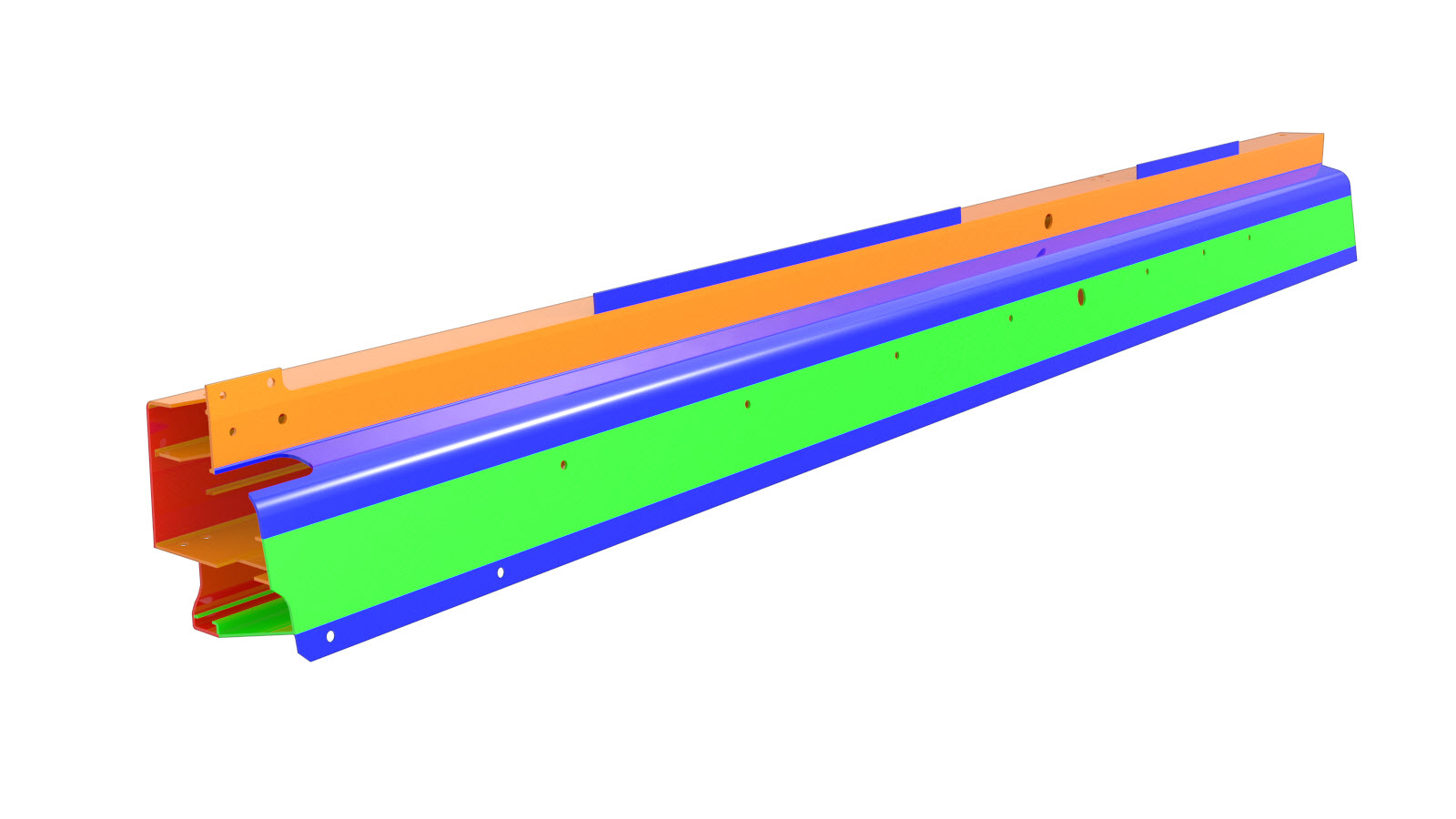

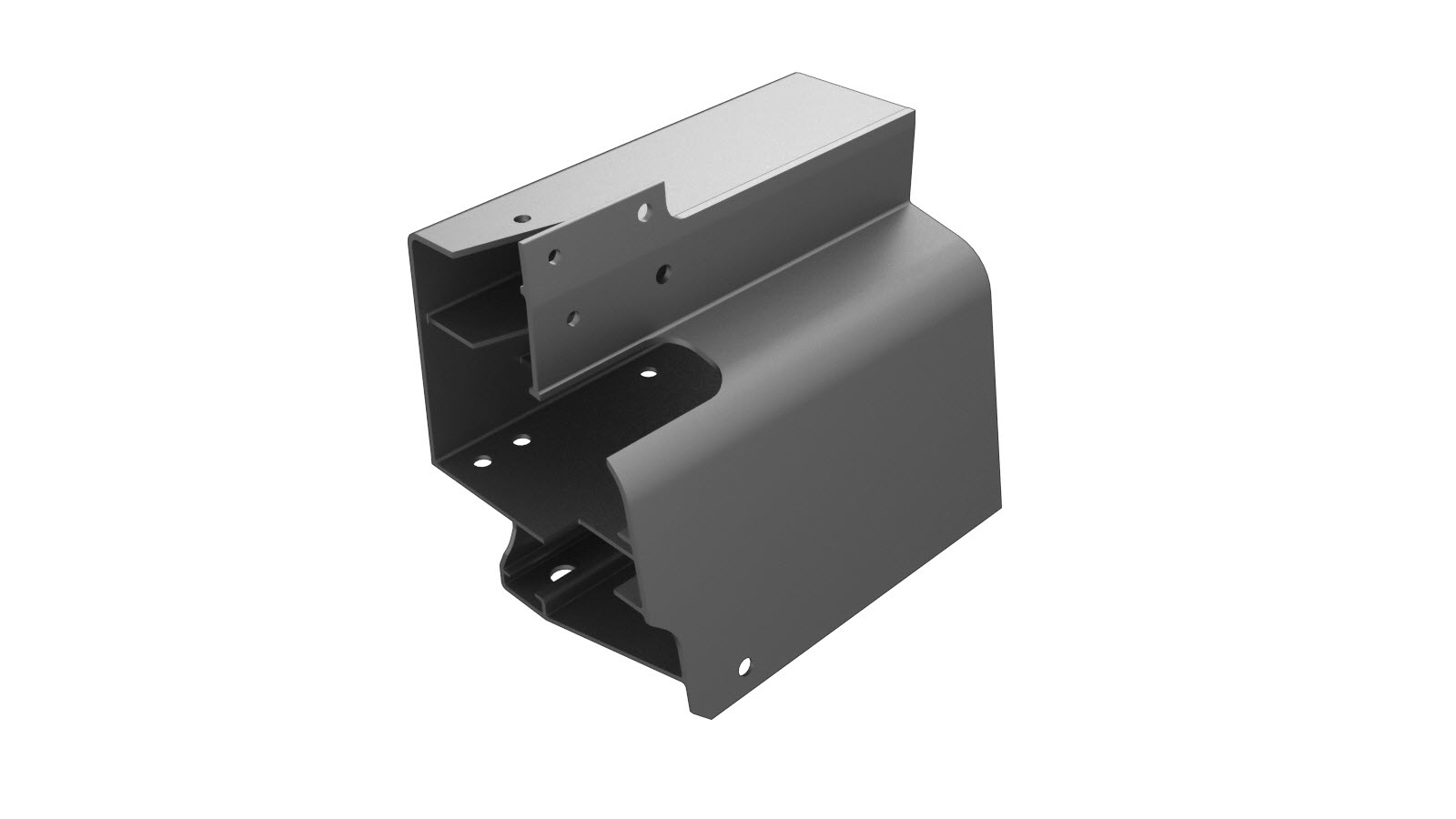

Secção completa da soleira dianteira

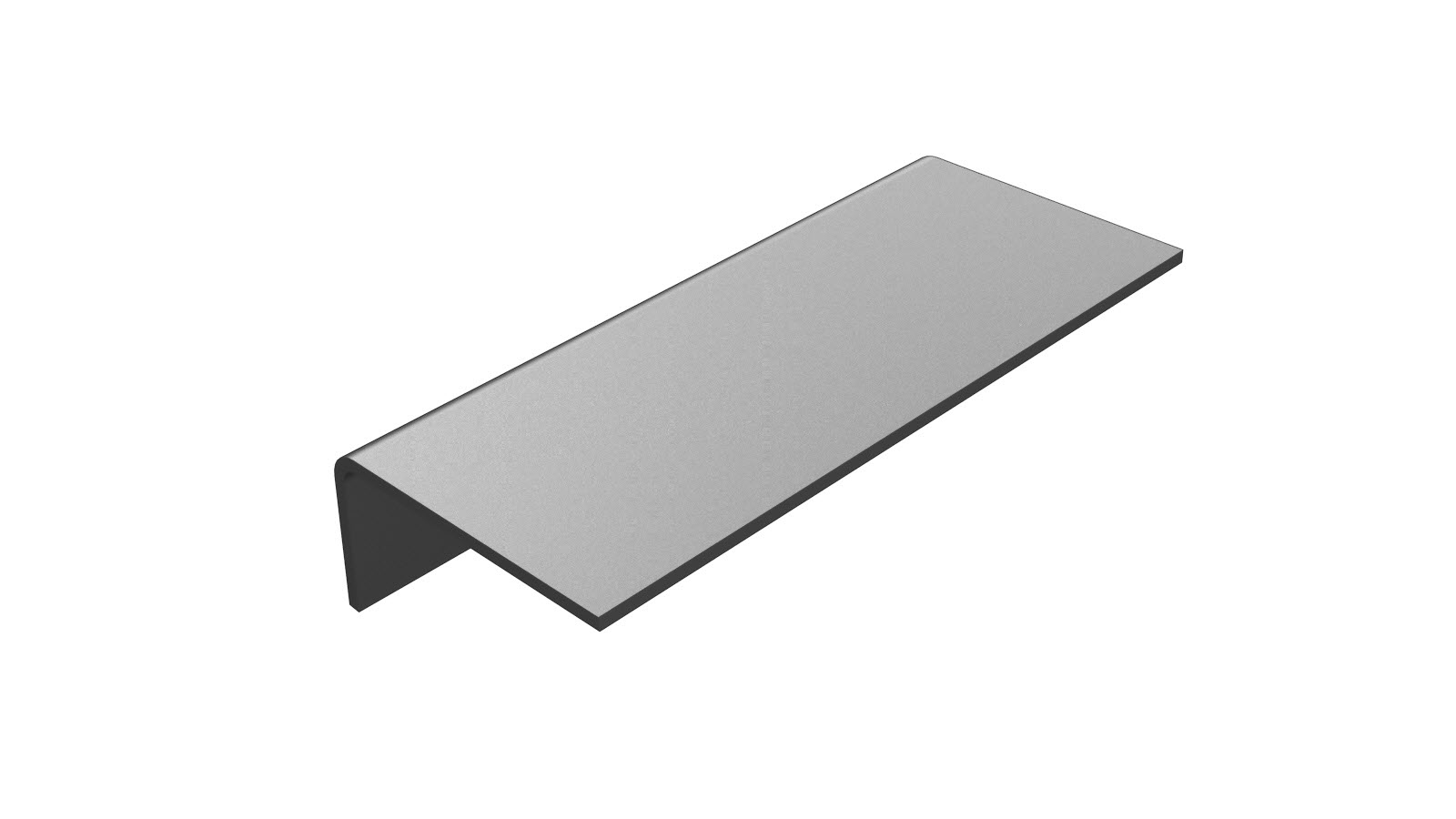

Chapa de apoio inferior da célula superior
Chapa de apoio superior da célula superior
Chapa de apoio da célula inferior
Chapa de apoio da célula intermédia
16 Rebite embutido estrutural, 6,5 mm
11 Rebite de cabeça redonda estrutural, 6,5 mm
3 Rebite estrutural, 6,5 mm, médio
3 Rebites cegos, 4,8 mm
9 Porca de rebite, M6 – 1,00x3
2 Porca de rebite, M8 – 1,25x3

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a secção necessária de Conjunto de pilar articulado.
  2. Retire o item Reforço da extensão exterior da calha dianteira da carroçaria.
  3. Retire o item Placa da caixa estrutural.

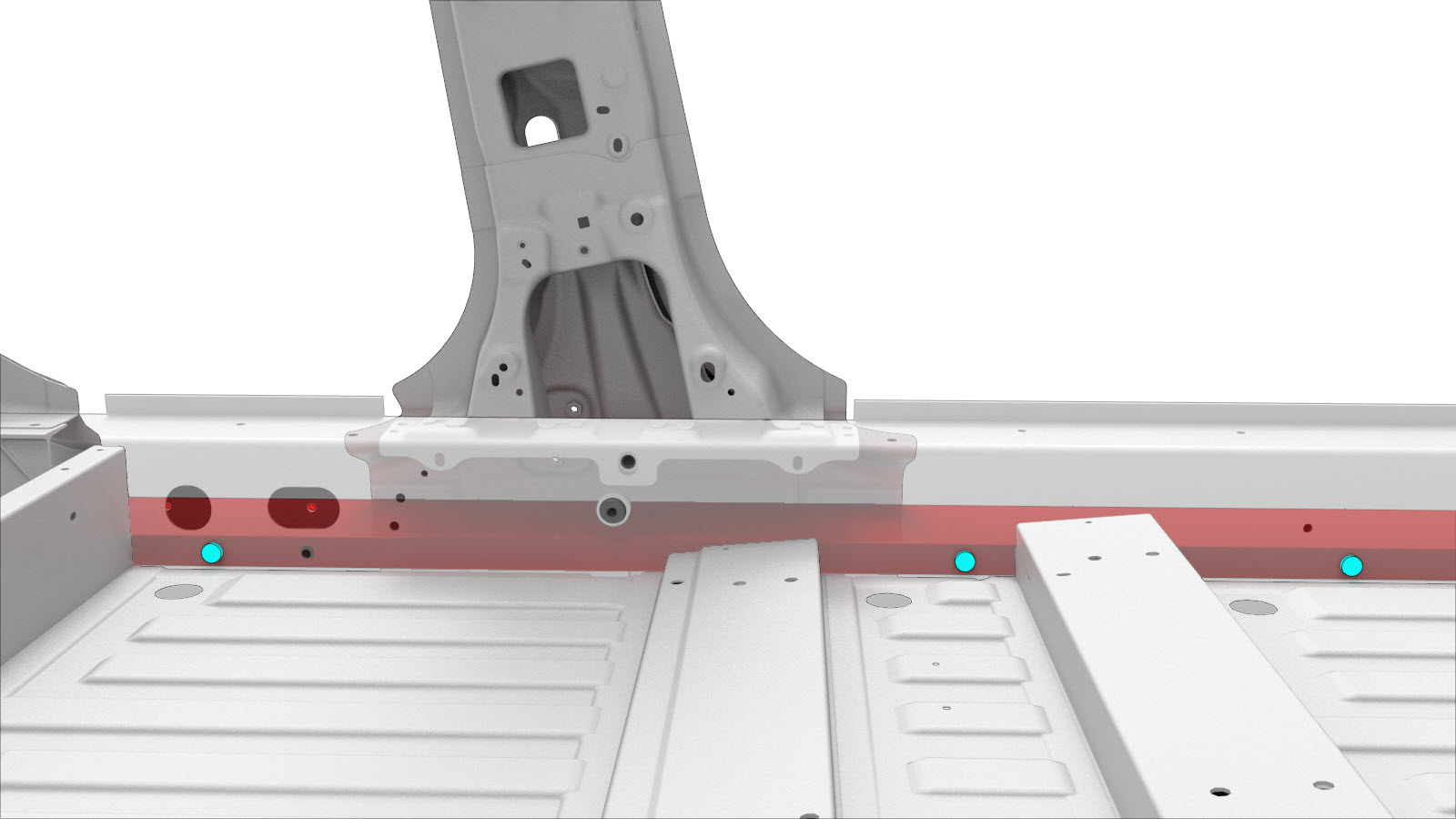

  4. Remova a tira de porcas da soleira.
    ou rebites estruturais de fábrica

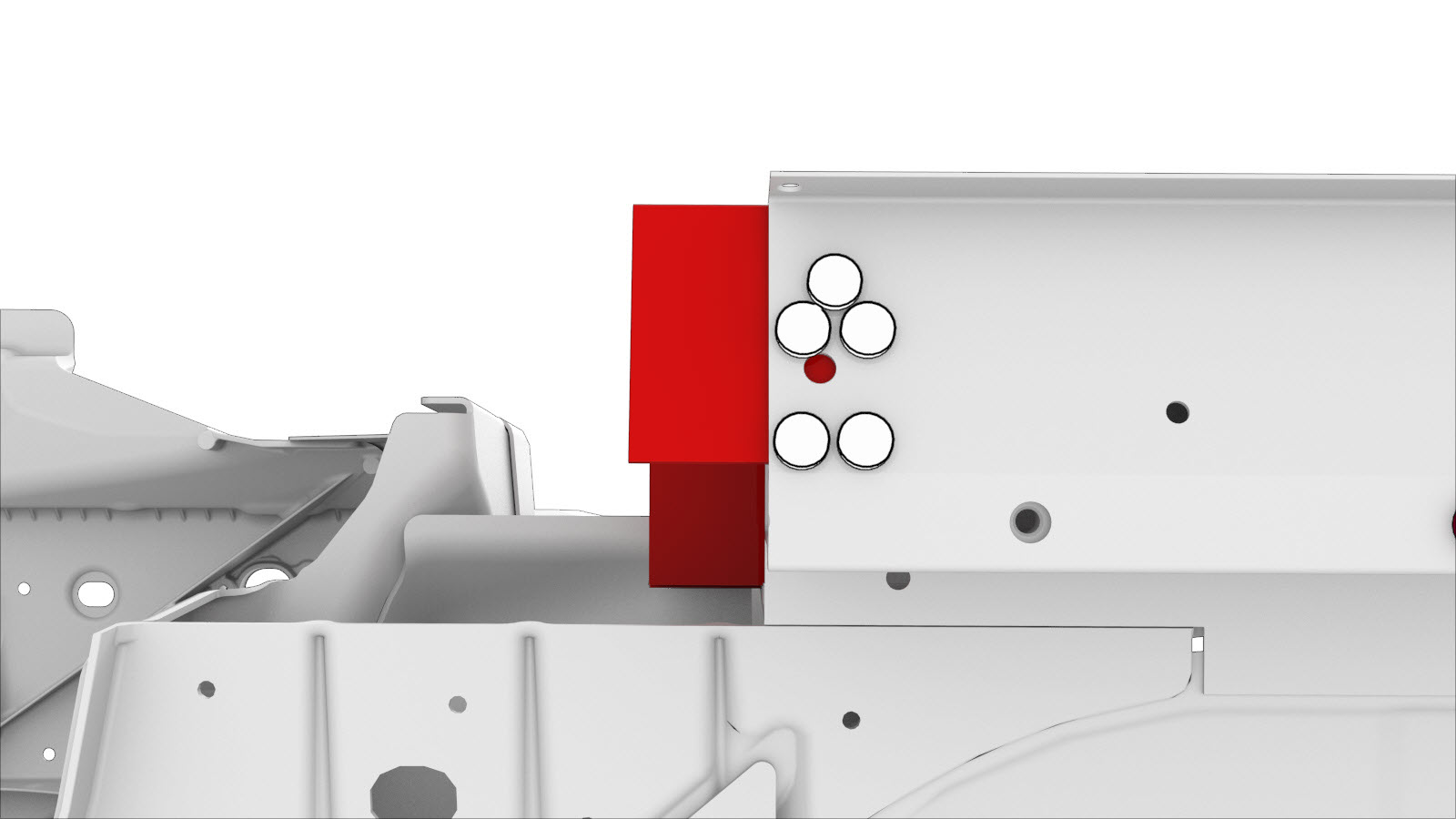

  5. Remova o encaixe da soleira.
    ou rebites estruturais de fábrica

    Porca de rebite

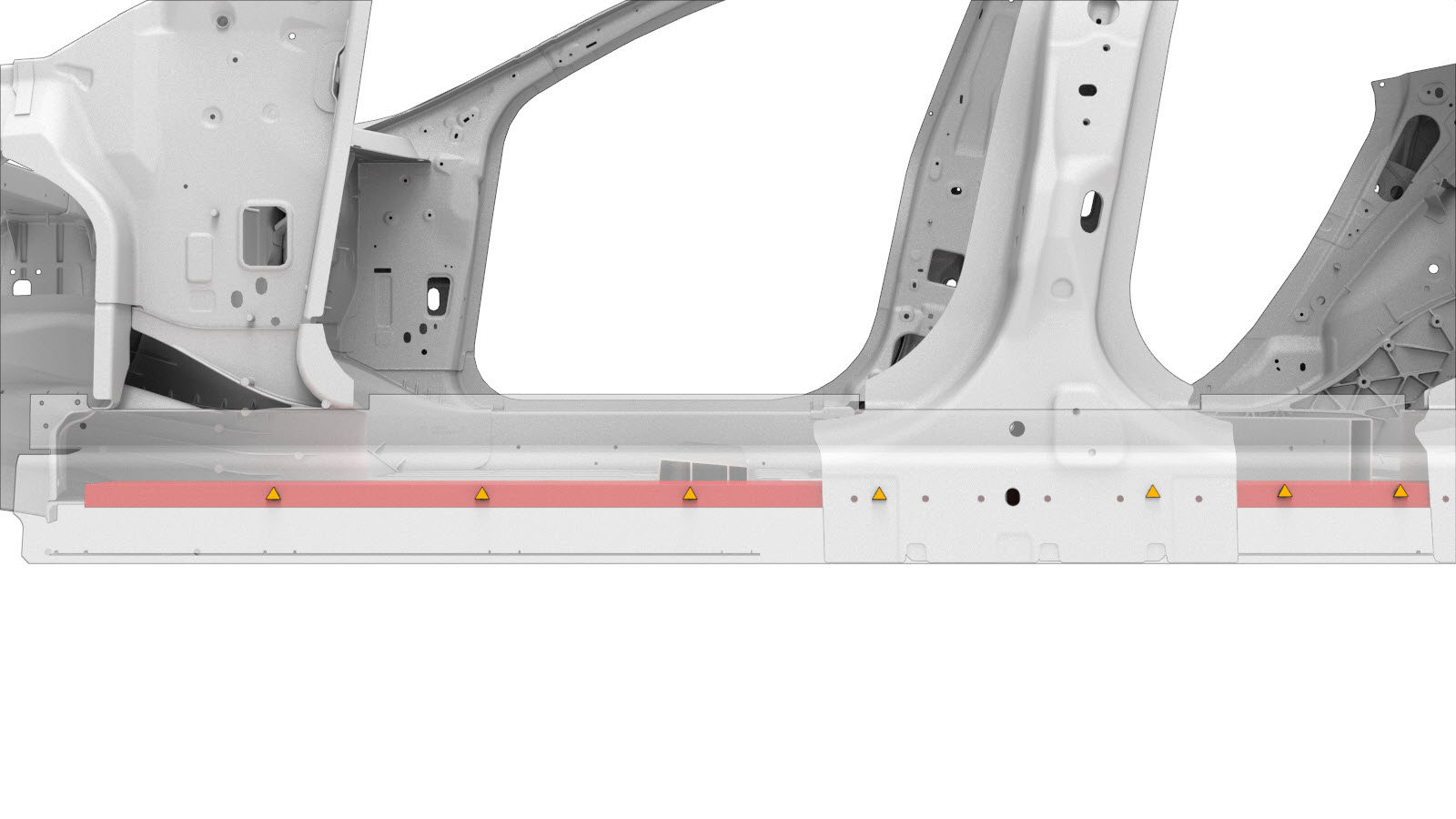

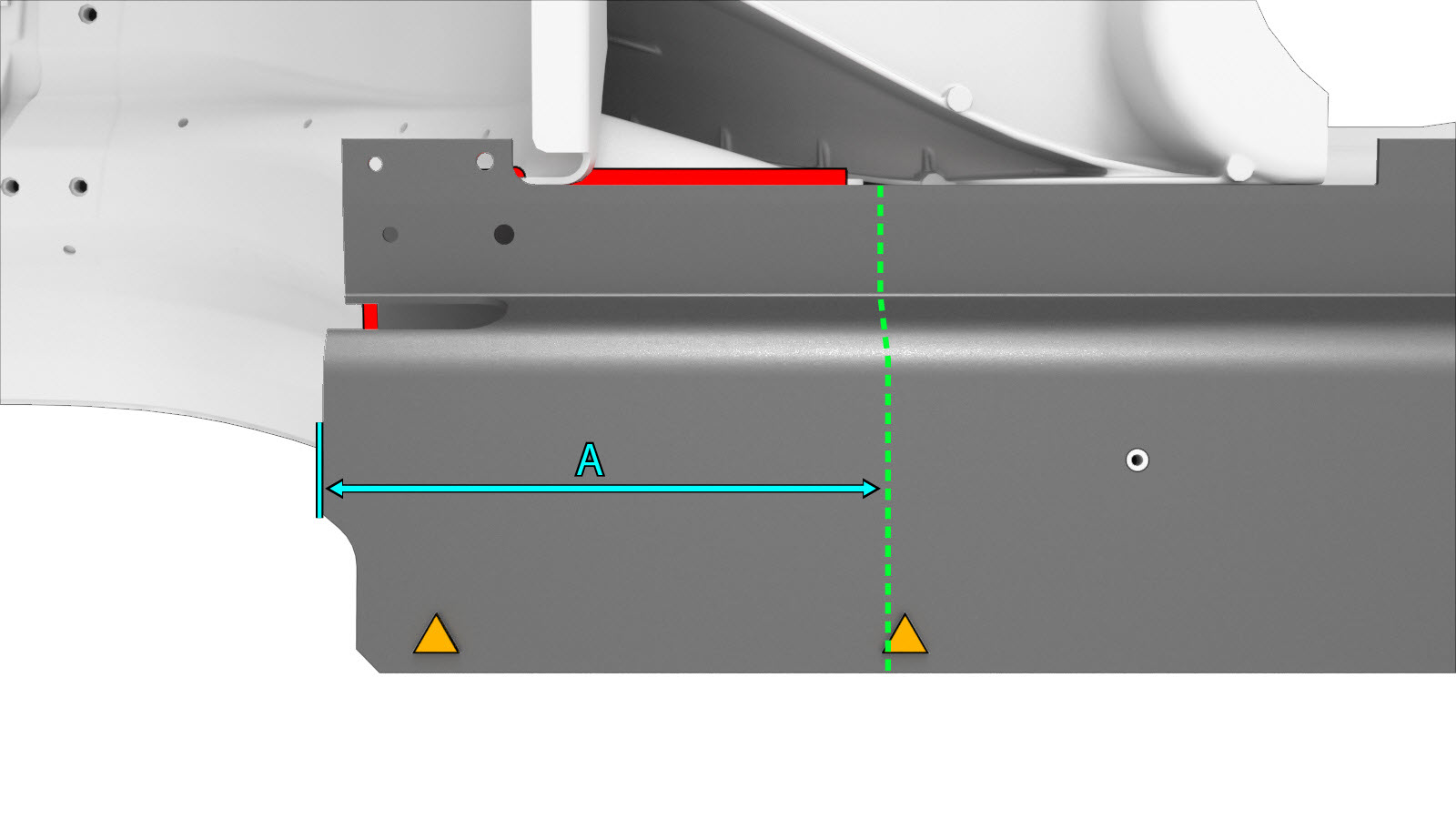

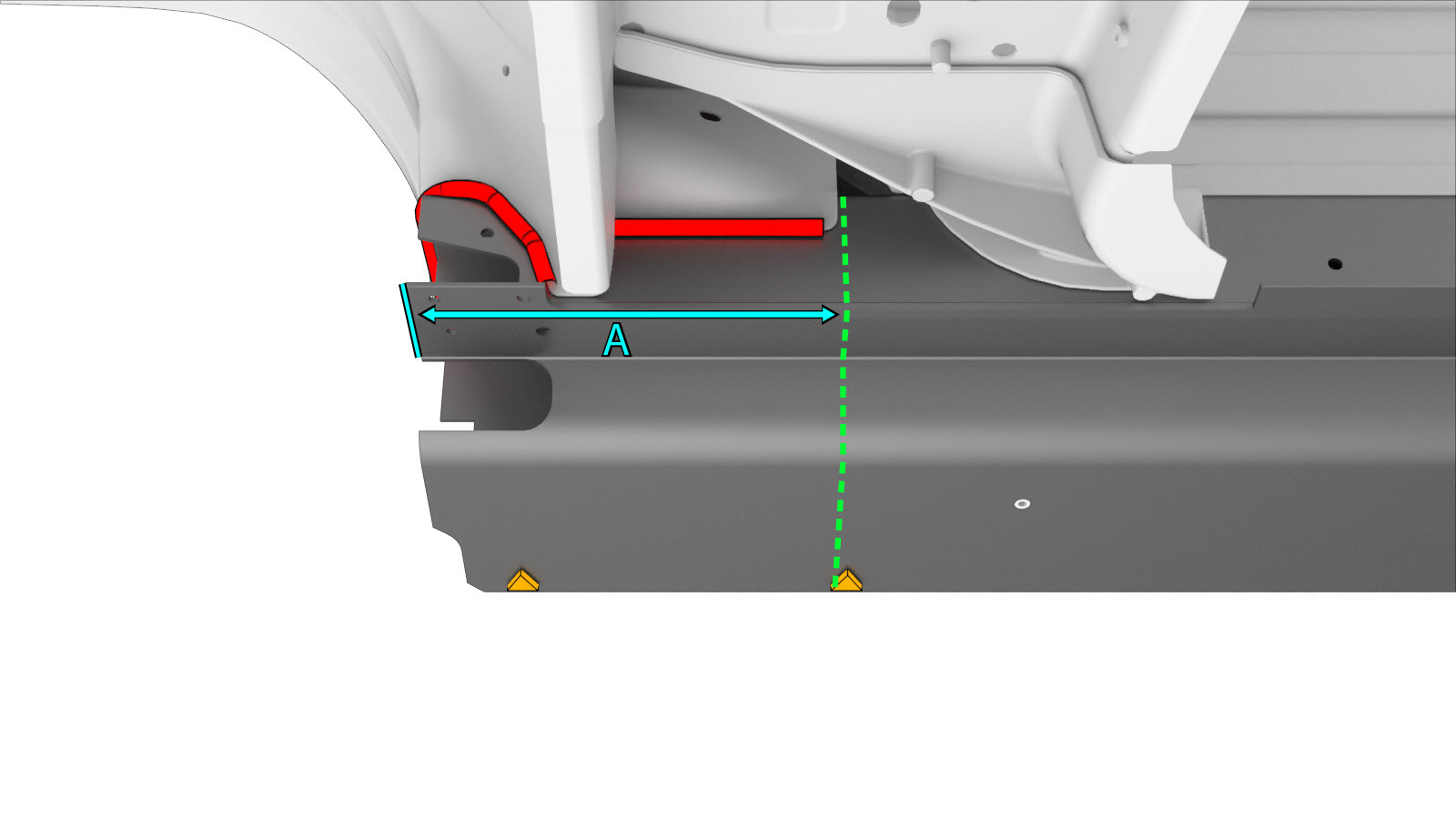

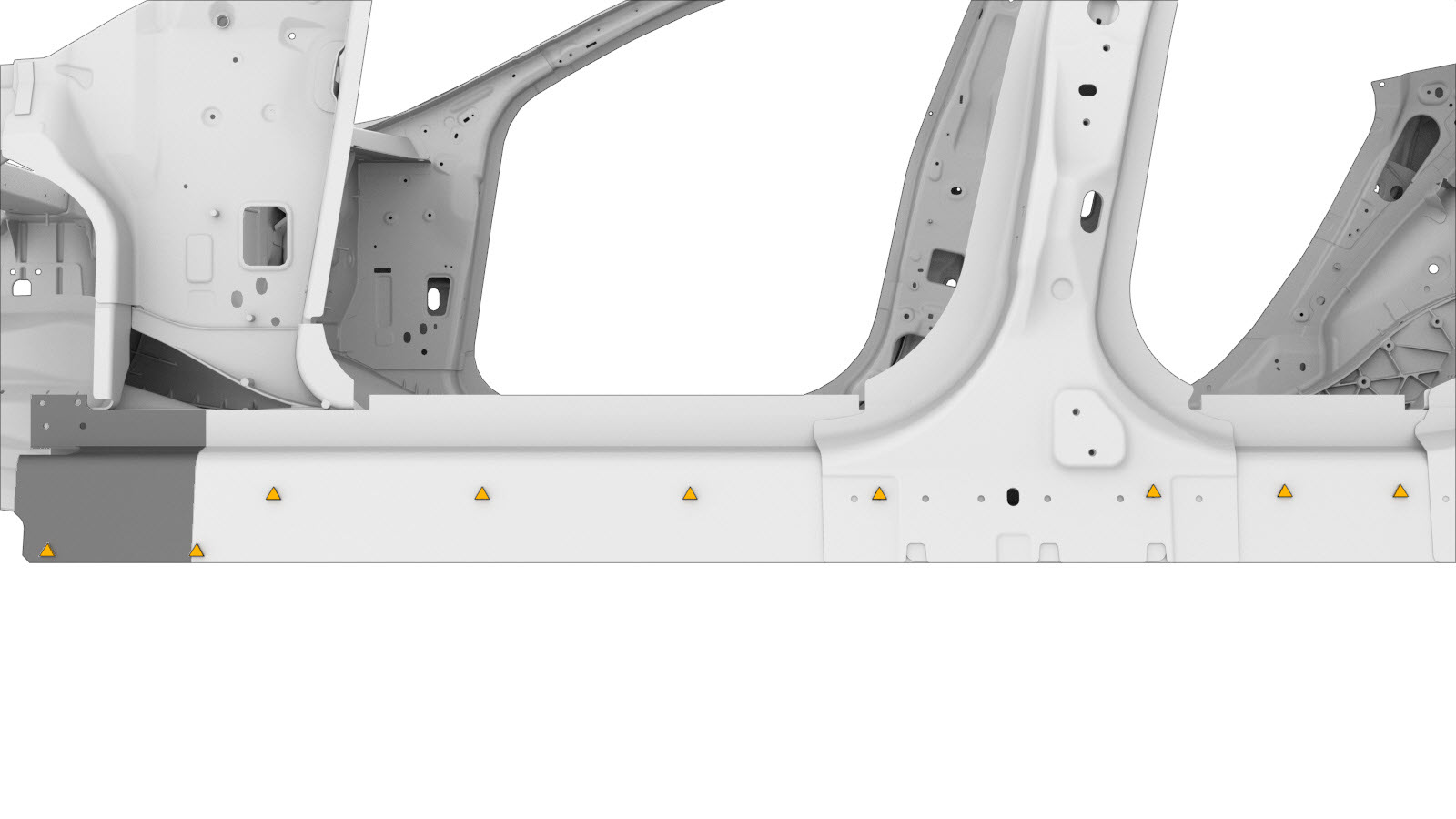

  6. Remova o componente original.

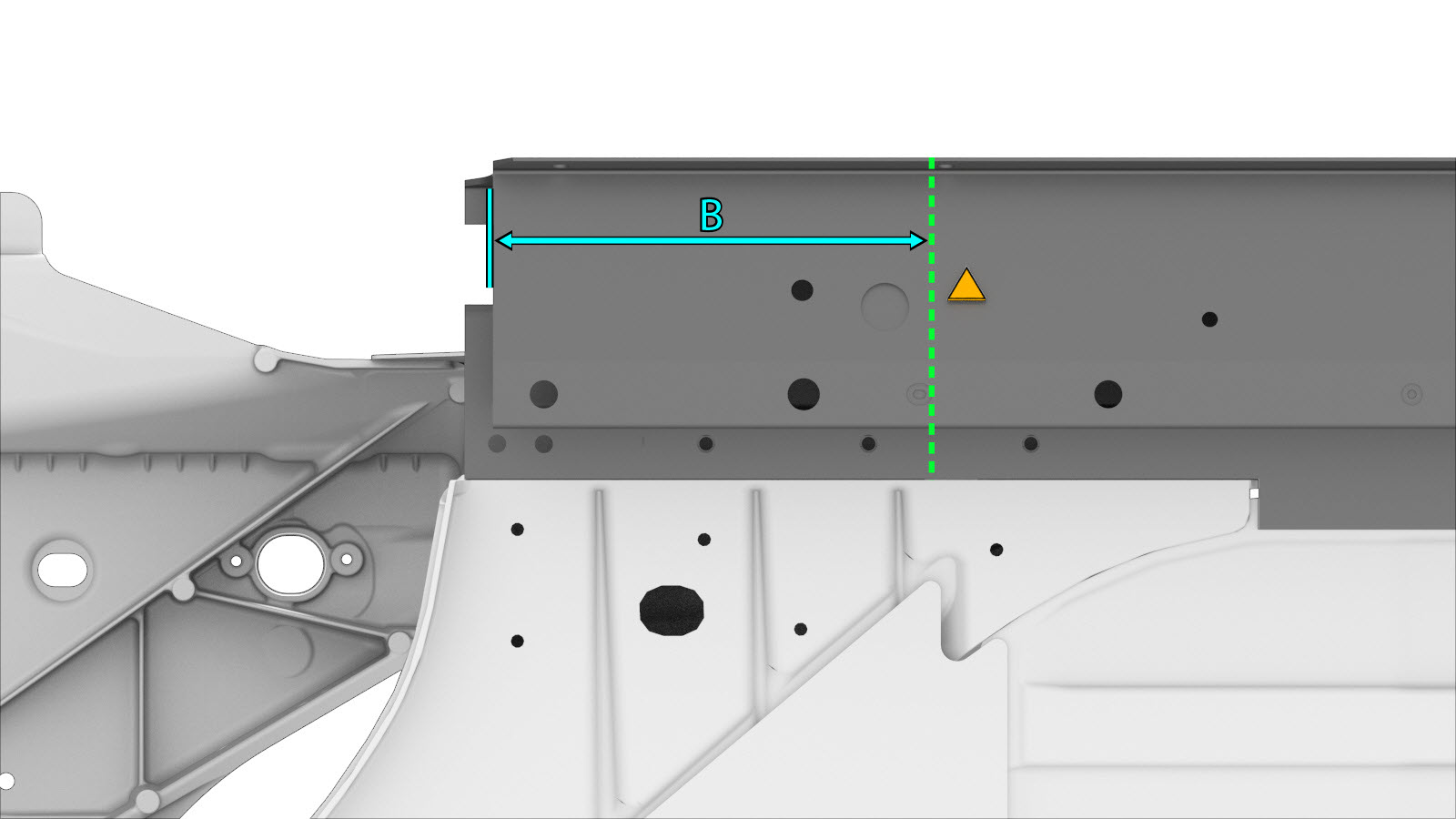

    Linha de corte

    Ponto/linha de referência

    • A = 228 mm.
    • B = 214 mm.

    Porca de rebite

    Soldadura GMA
    Informational PurposesAn informational icon, calling your attention
    Nota

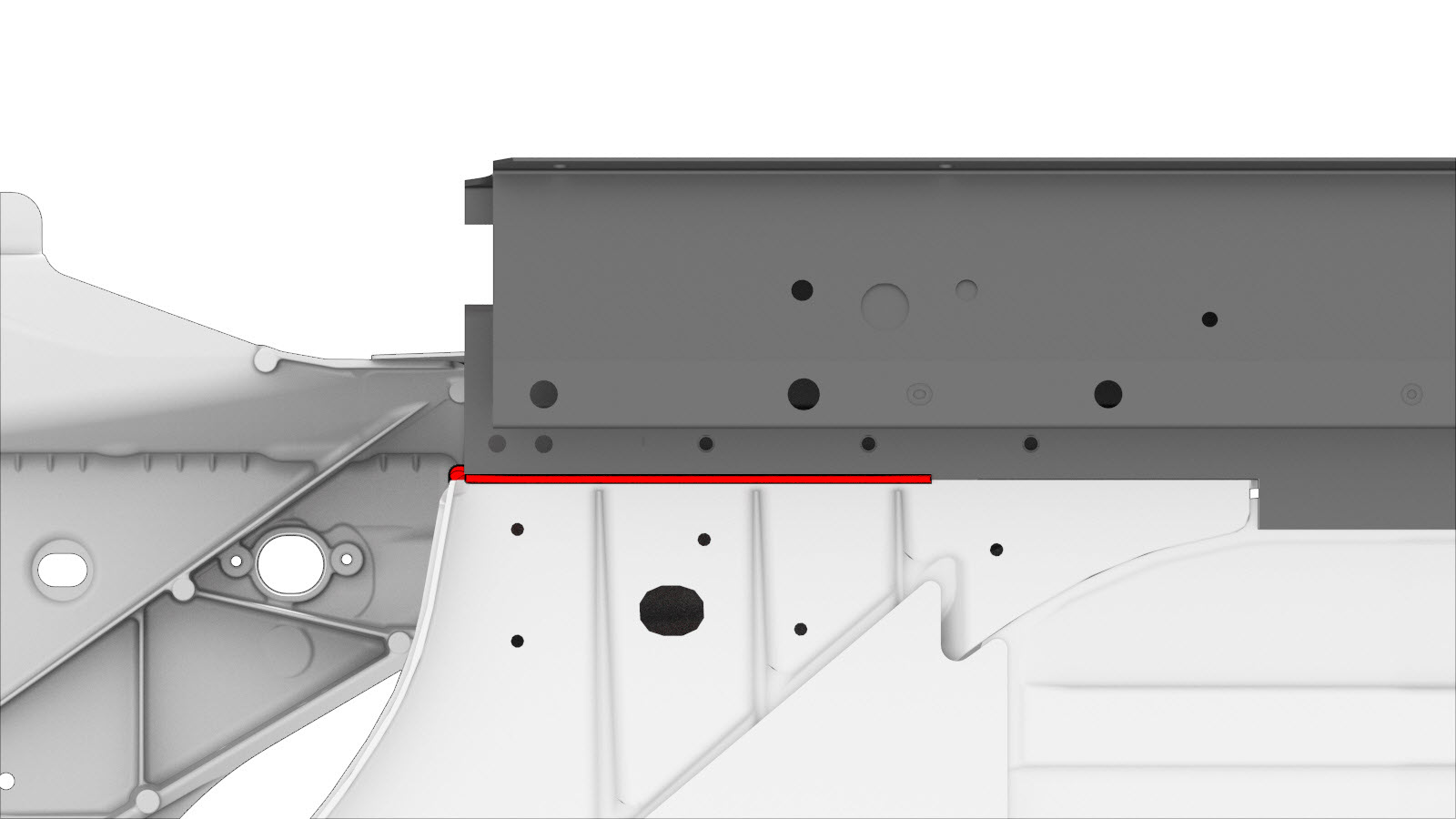

    Em alguns veículos, poderá estar presente uma soldadura adicional. Remova a soldadura, conforme necessário, para a reparação da secção.

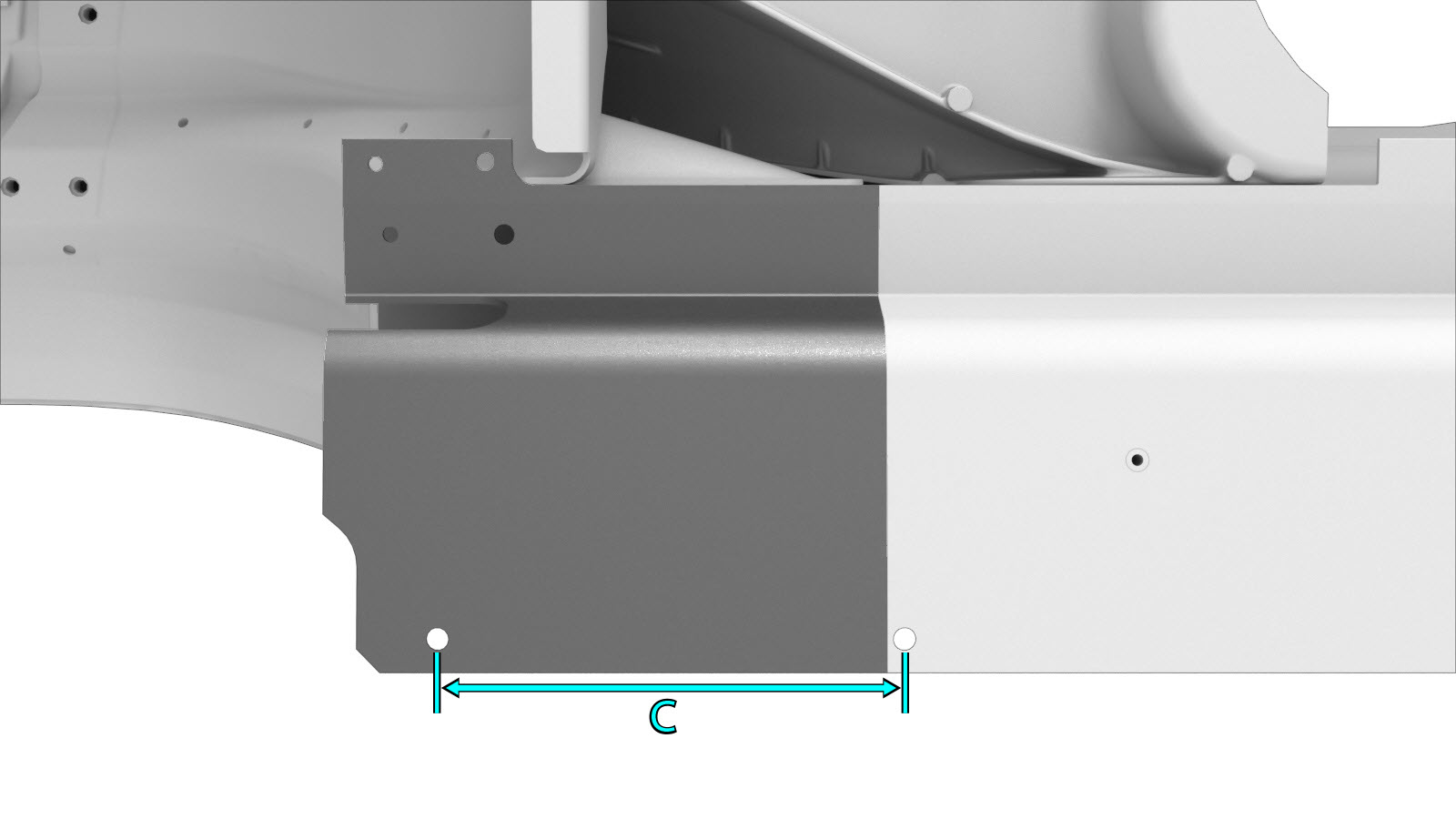

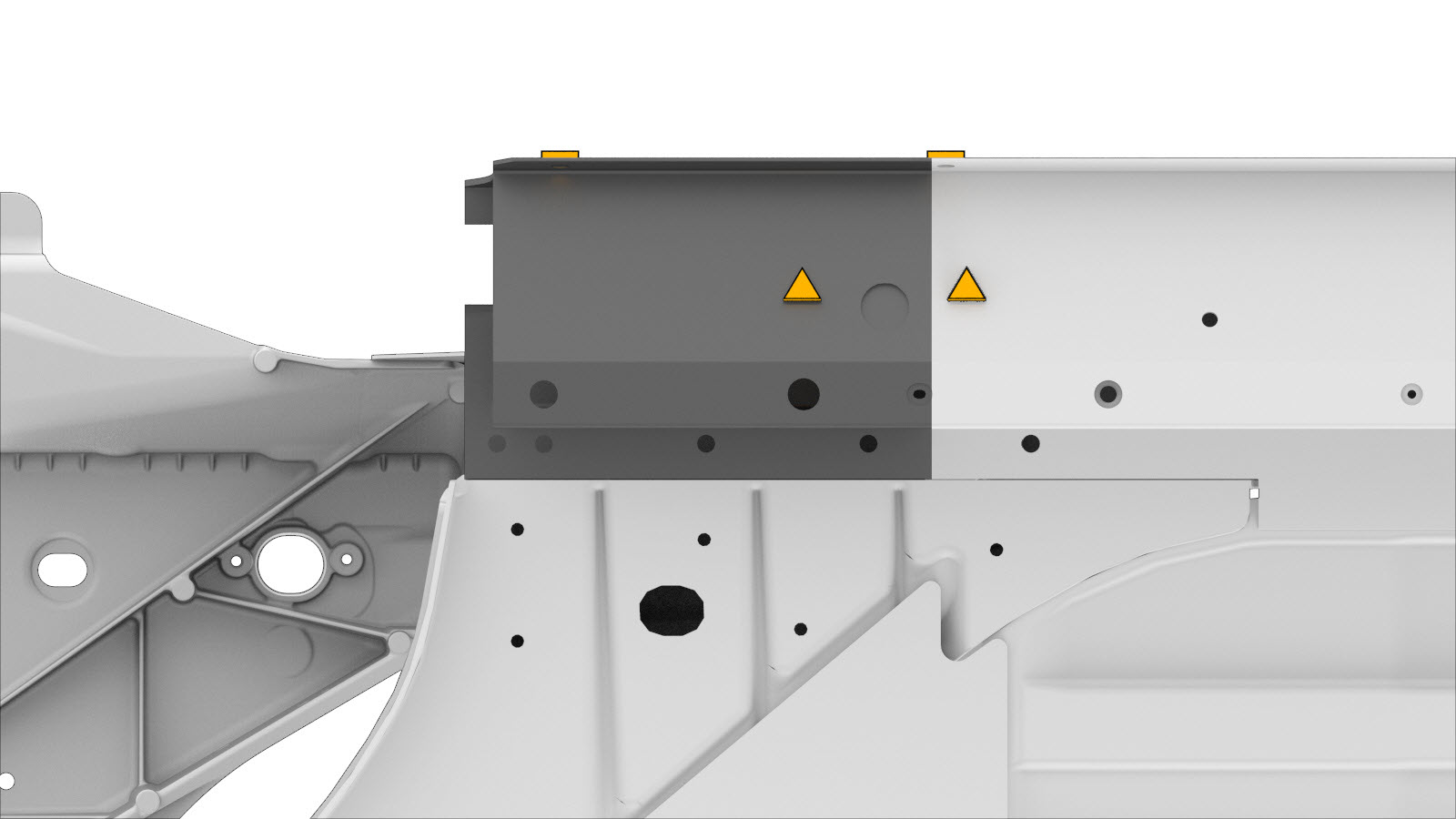

  7. Teste o encaixe do novo componente e apare-o até encaixar.
    • C = 190 mm.

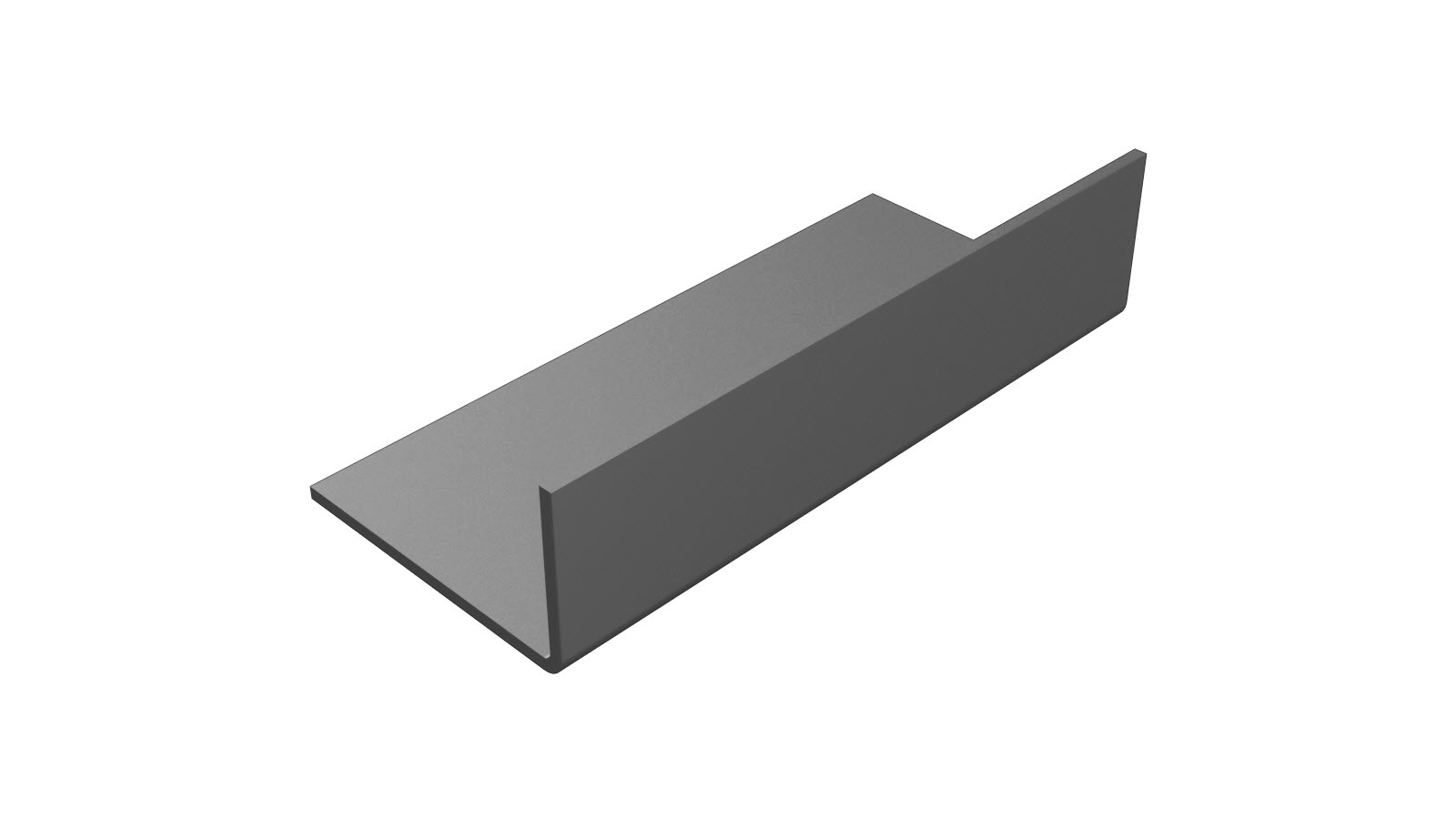

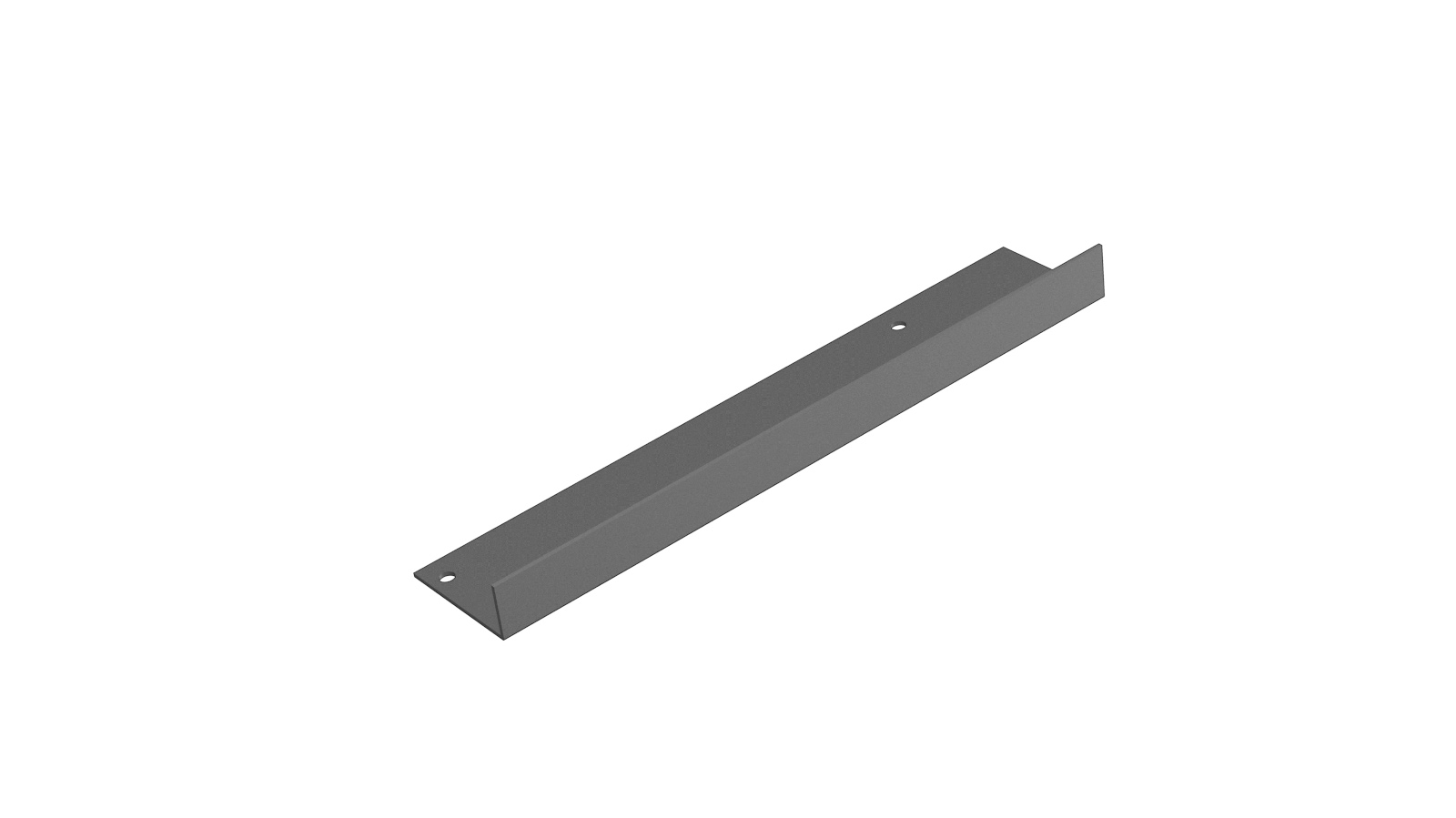

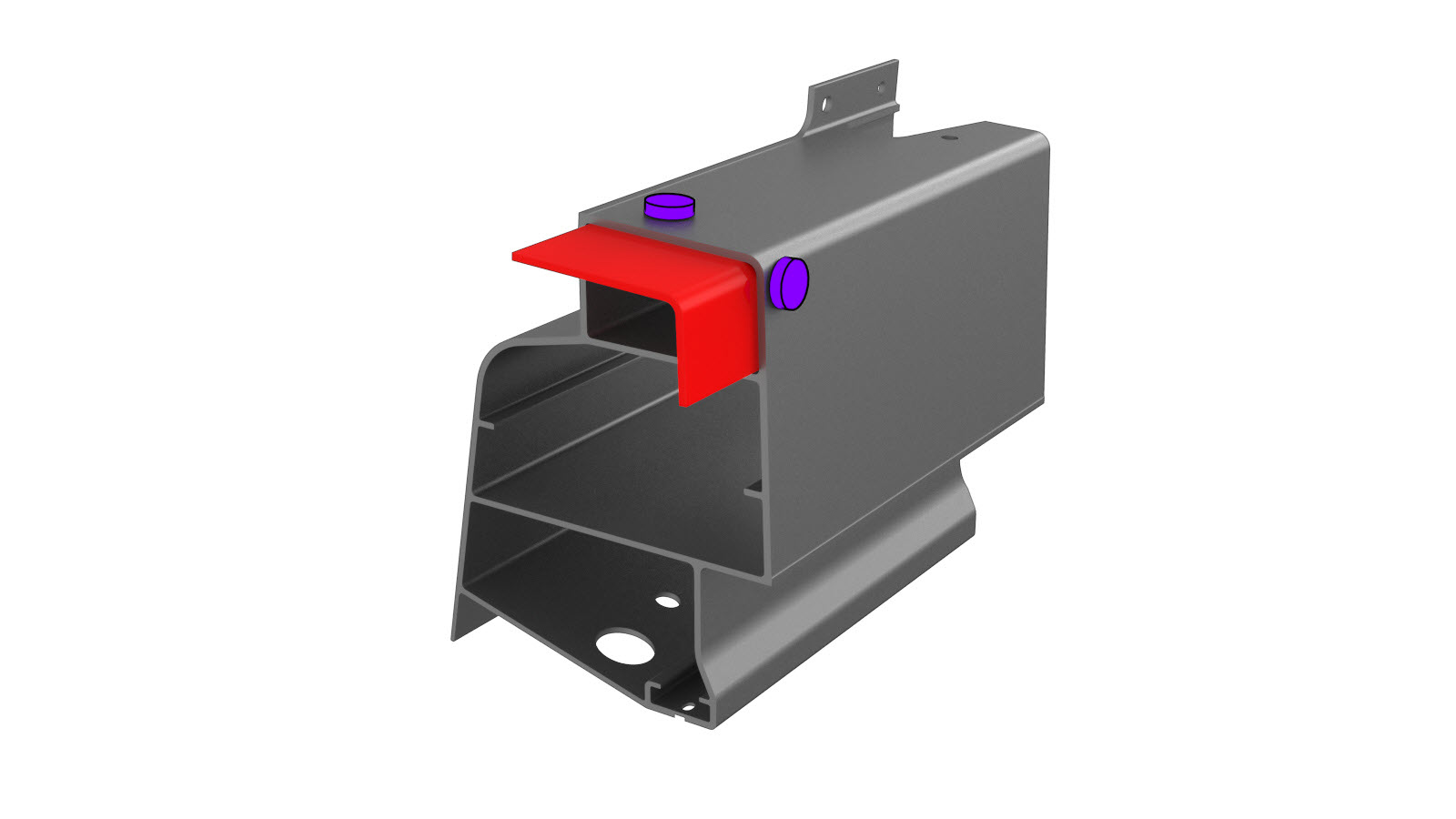

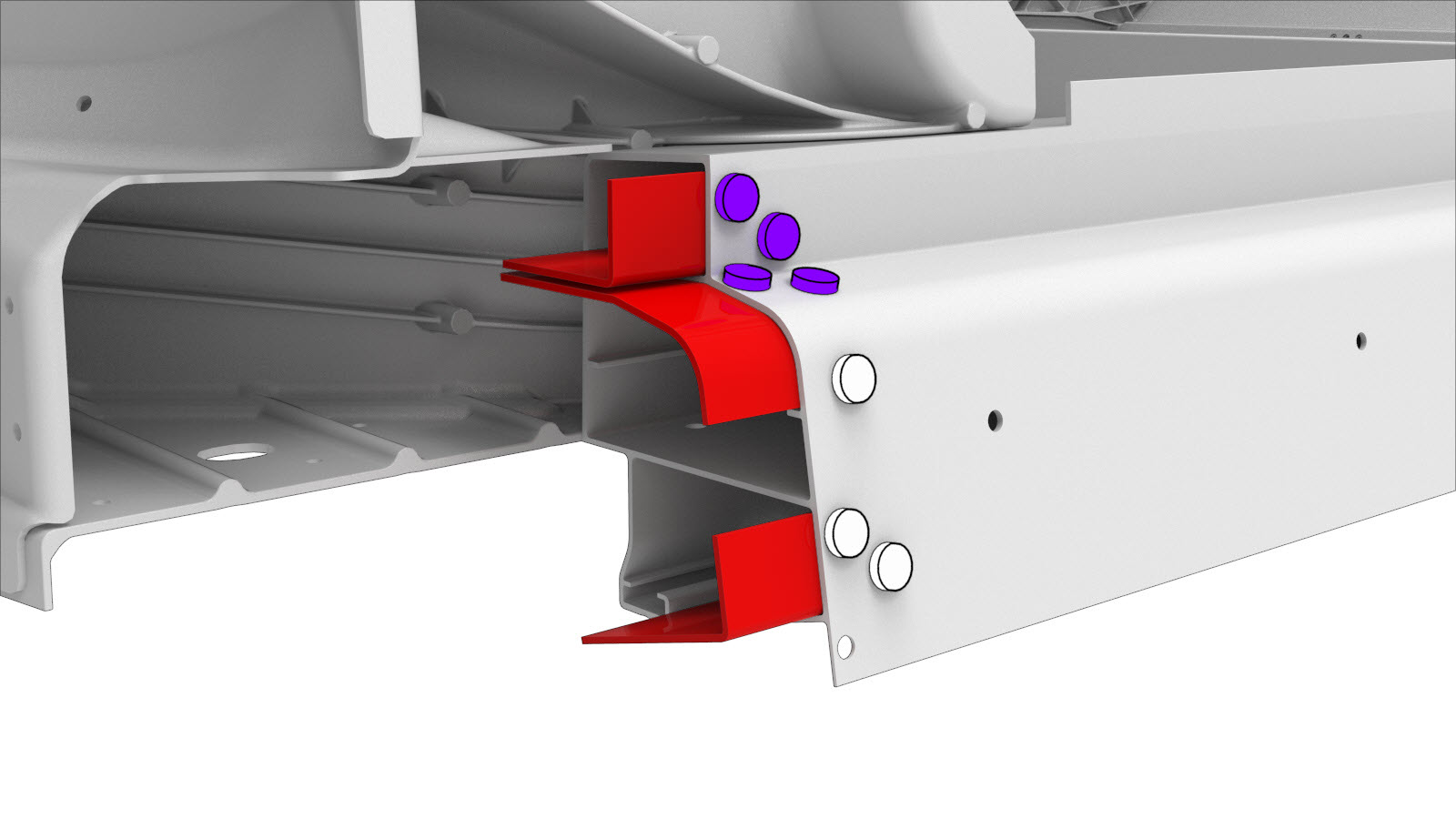

  8. Crie e instale uma chapa de apoio no componente de substituição.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apare a chapa de apoio fornecida até 90 mm.
    ou rebites de cabeça redonda estruturais, 6,5 mm

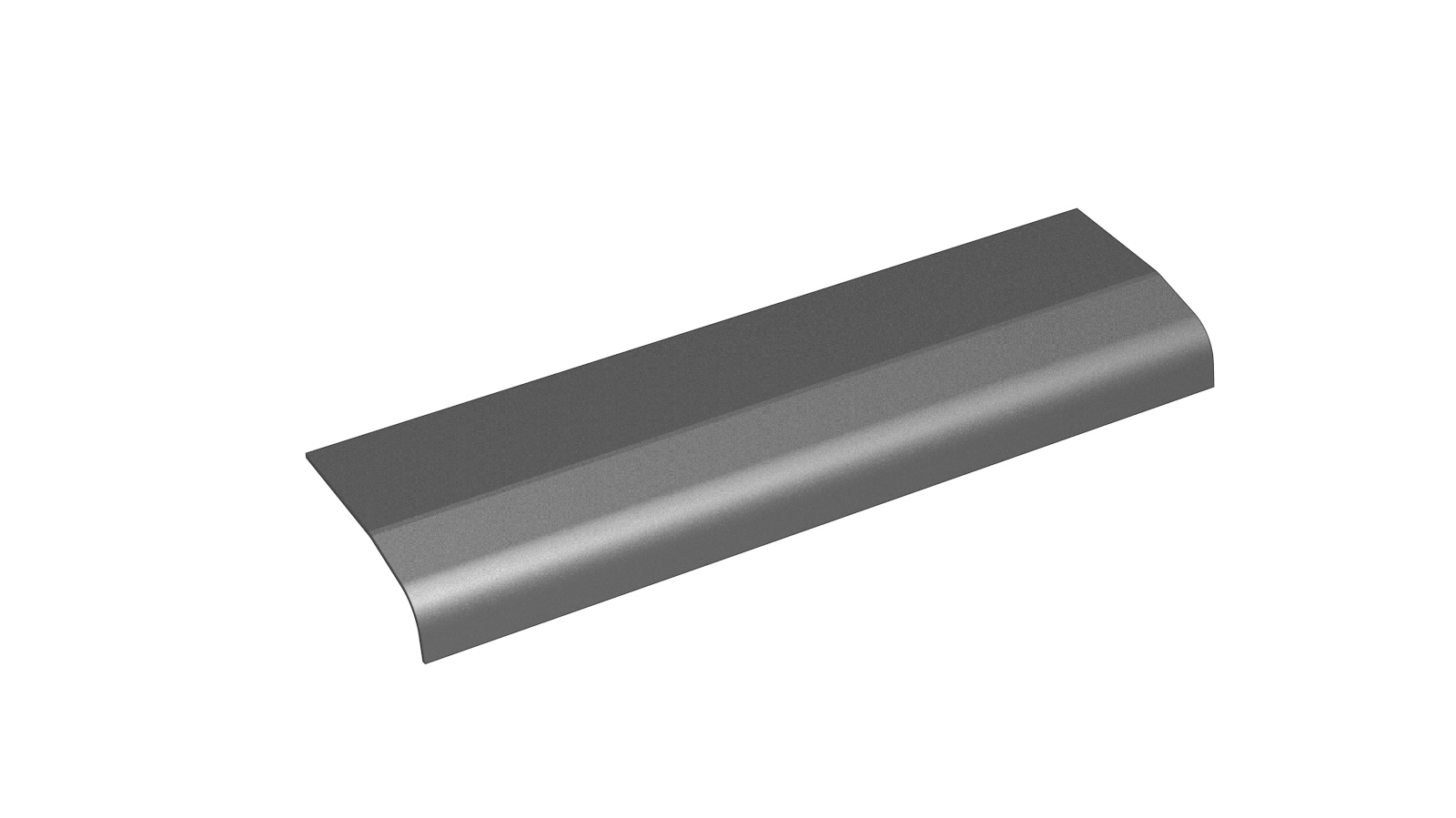

  9. Crie e instale chapas de apoio no veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apare as chapas de apoio fornecidas até 90 mm.
    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos estruturais, 6,5 mm

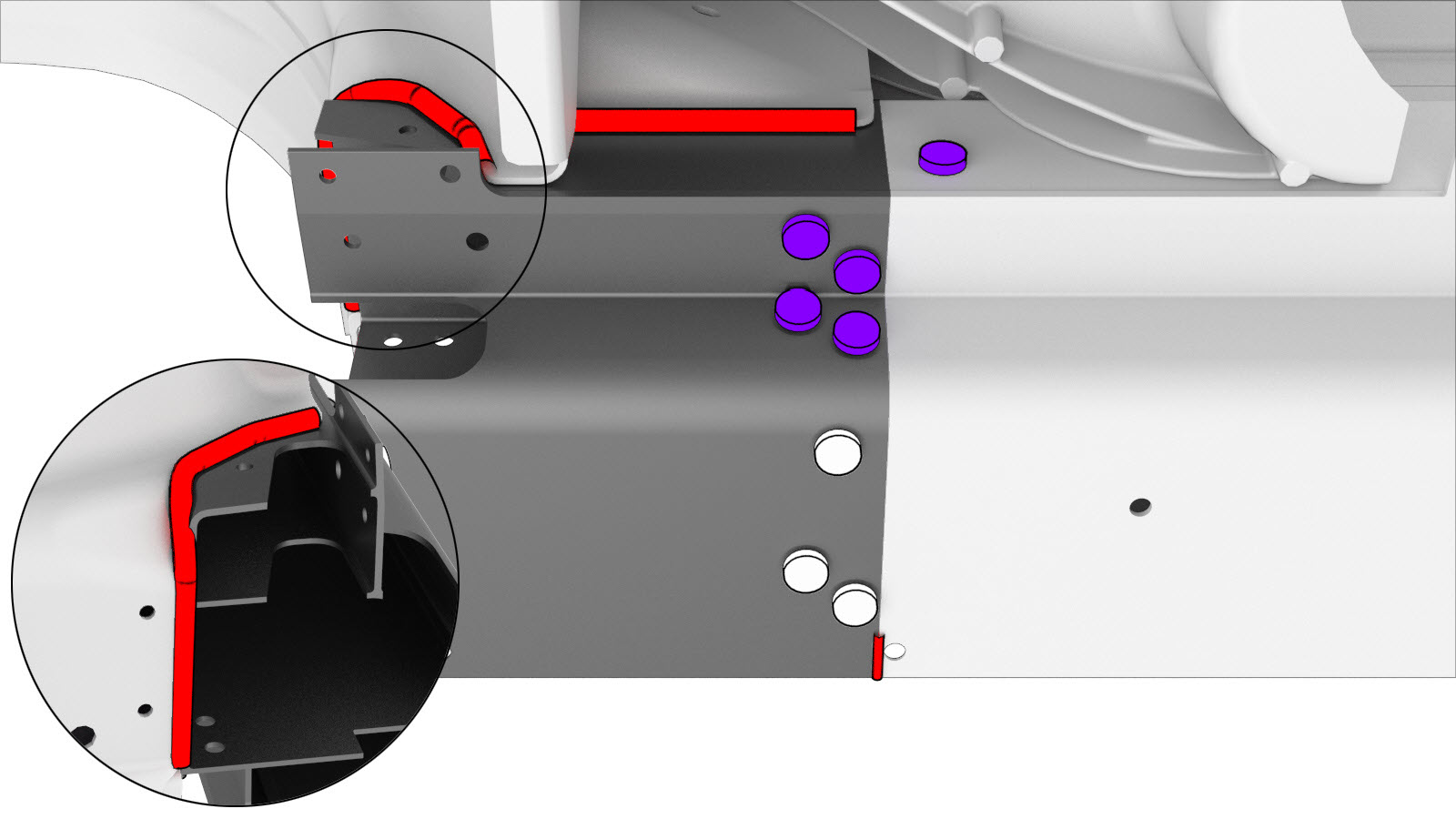

  10. Prepare a instalação.
    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos estruturais, 6,5 mm

    Soldadura GMA

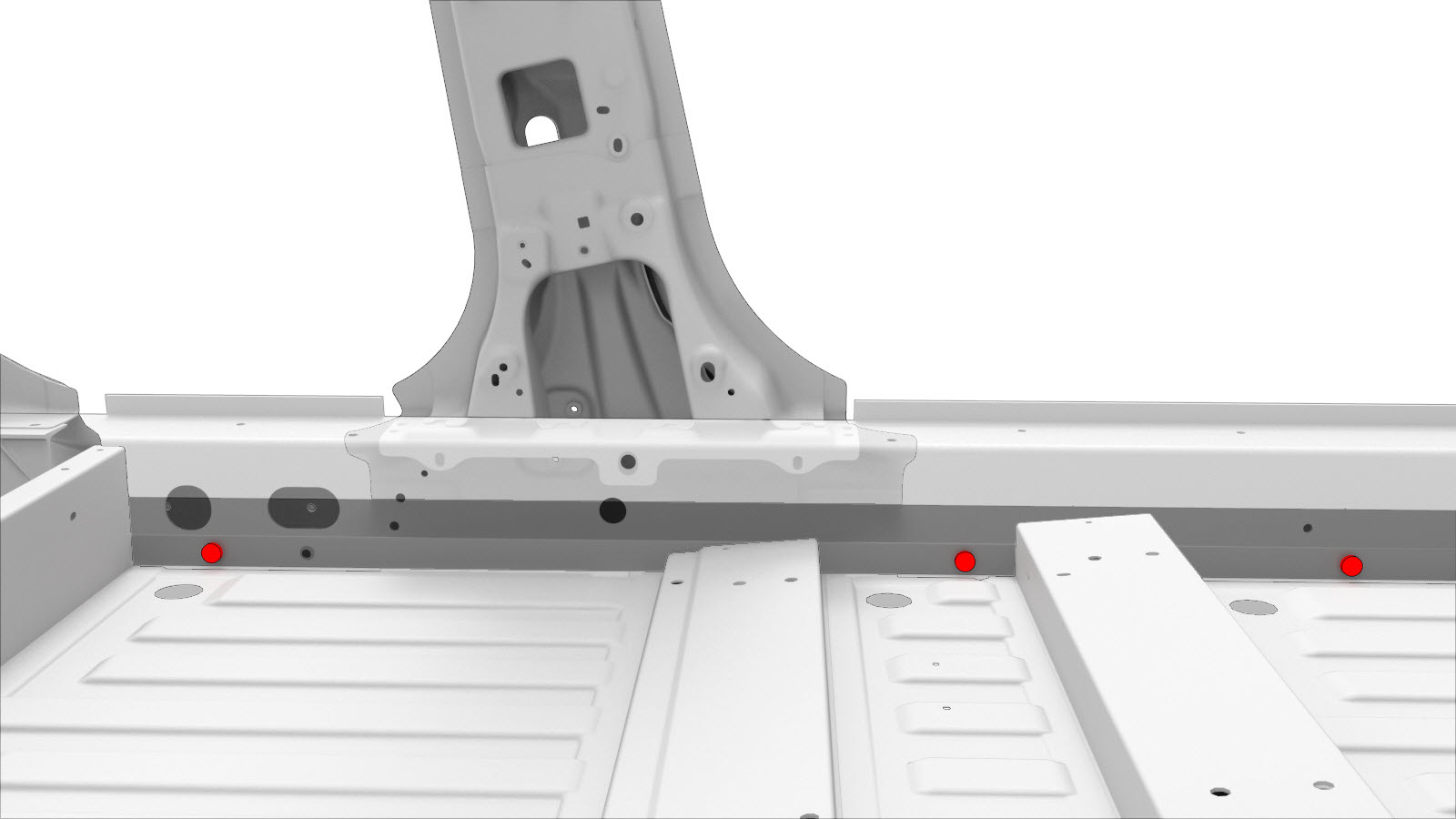

  11. Perfure quaisquer orifícios existentes obstruídos pelas chapas de apoio.
  12. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  13. Instale o novo componente ou componentes.

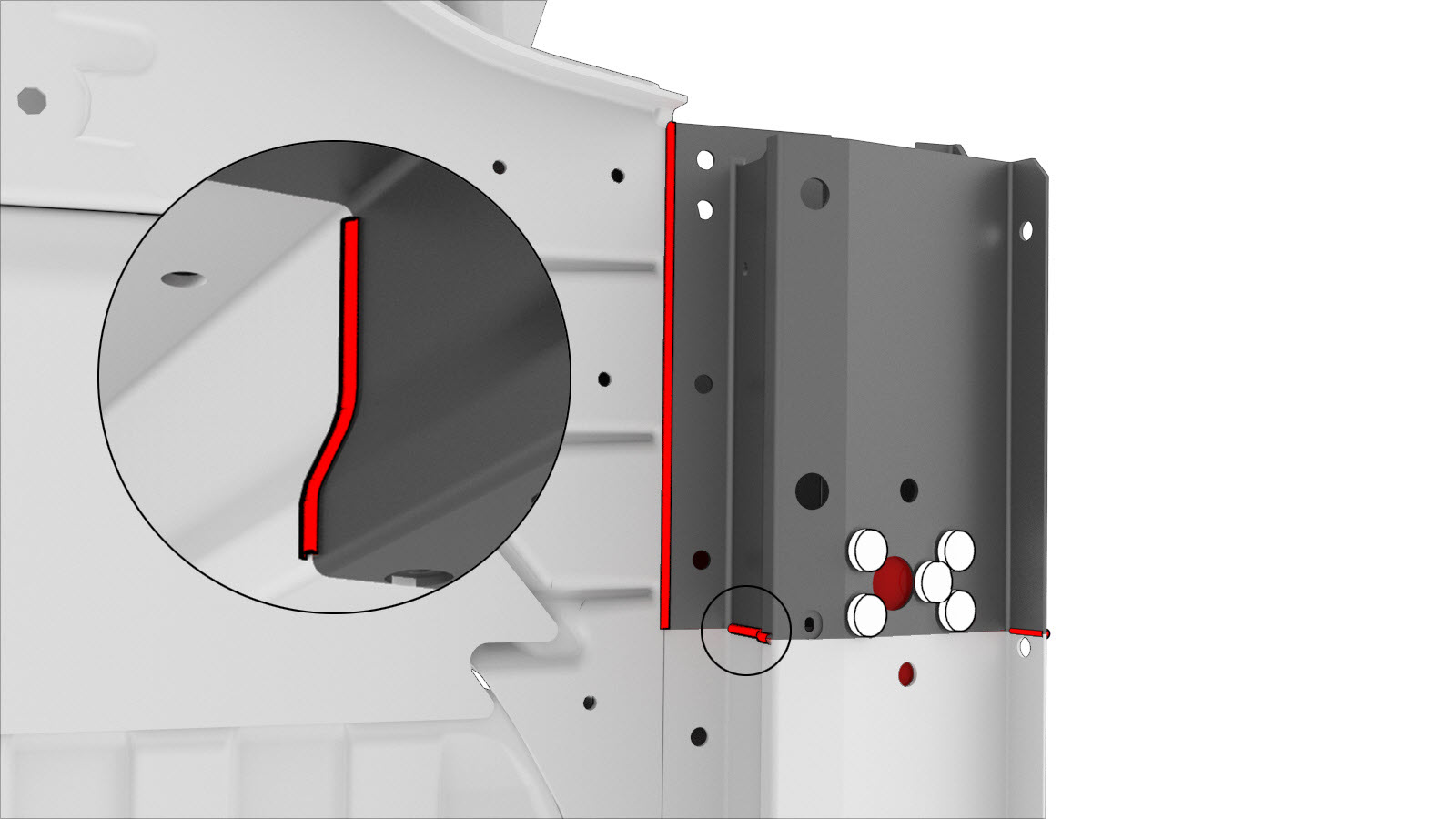

  14. Efetue a soldadura GMA.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Lime as soldaduras na flange inferior, na união da caixa estrutural à soleira e na soleira vertical interior até ficarem niveladas com os painéis envolventes.

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  15. Instale o encaixe da soleira.
    ou rebites estruturais, 6,5 mm, médios
  16. Instale as porcas de rebite no encaixe da soleira e na secção dianteira da soleira.
    Porca de rebite

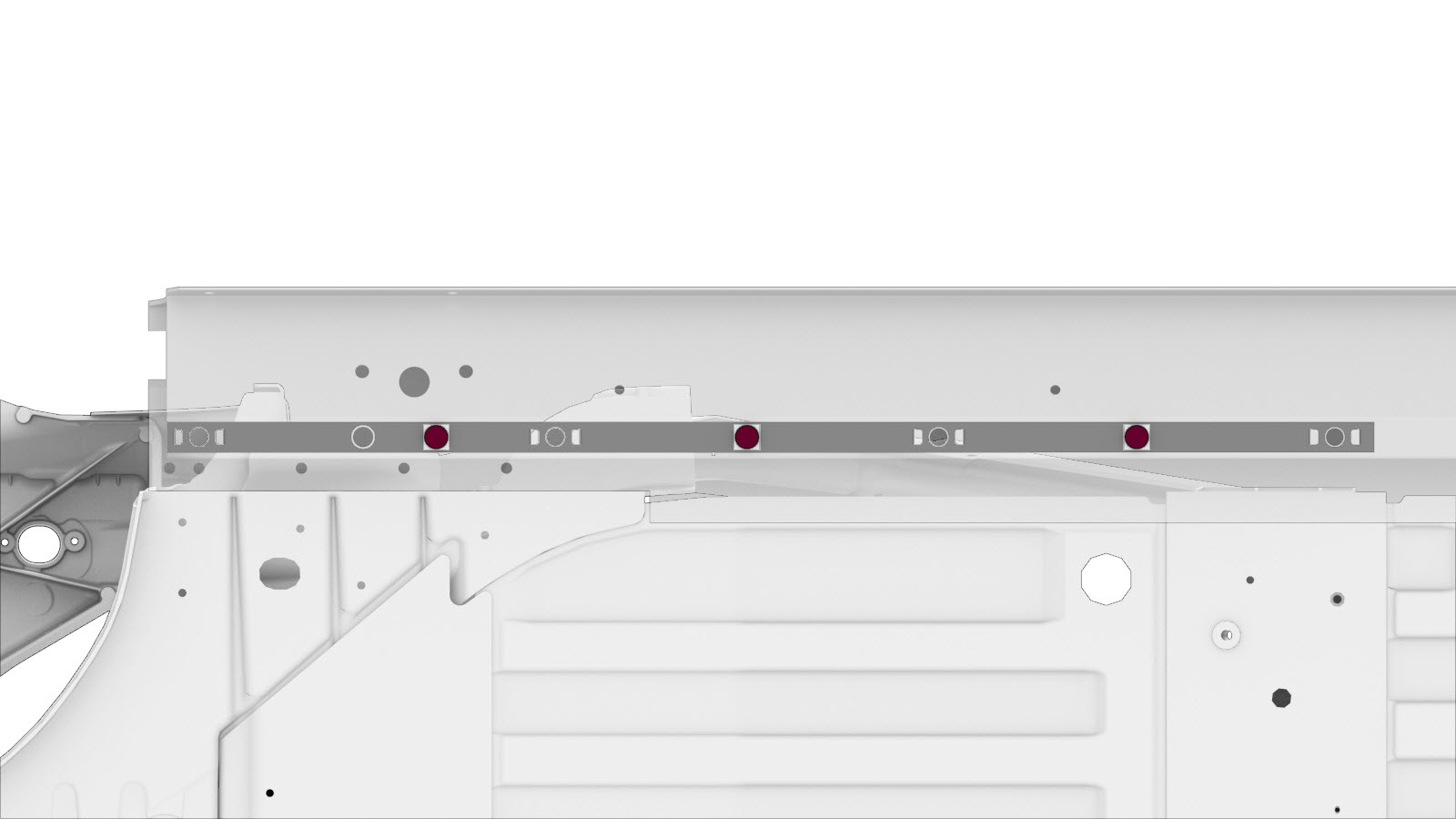

  17. Instale a tira de porcas da soleira.
    ou Rebites cegos, 4,8 mm
  18. Instale o item Placa da caixa estrutural.
  19. Instale o item Reforço da extensão exterior da calha dianteira da carroçaria.
  20. Instale o item Extensão da cava da roda.
  21. Instale a parte do Conjunto de pilar articulado removida para expor o componente a ser substituído.
  22. Realize quaisquer operações pós-reparação necessárias.
