Conjunto do pilar articulado

Informação sobre a reparação

As instruções deste procedimento permitem-lhe substituir a totalidade do conjunto do pilar articulado ou a secção superior ou inferior do conjunto do pilar articulado.
Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	CONJUNTO DO PILAR ARTICULADO (conjunto do pilar articulado)
2	Rebite de flange estrutural
3	Rebite estrutural, 6,5 mm, médio
5	Rebite oco S38
1	Rebite oco S48
2	Rebite oco S58

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Descrição da secção do pilar articulado

Tabela 1.
Separação do pilar articulado

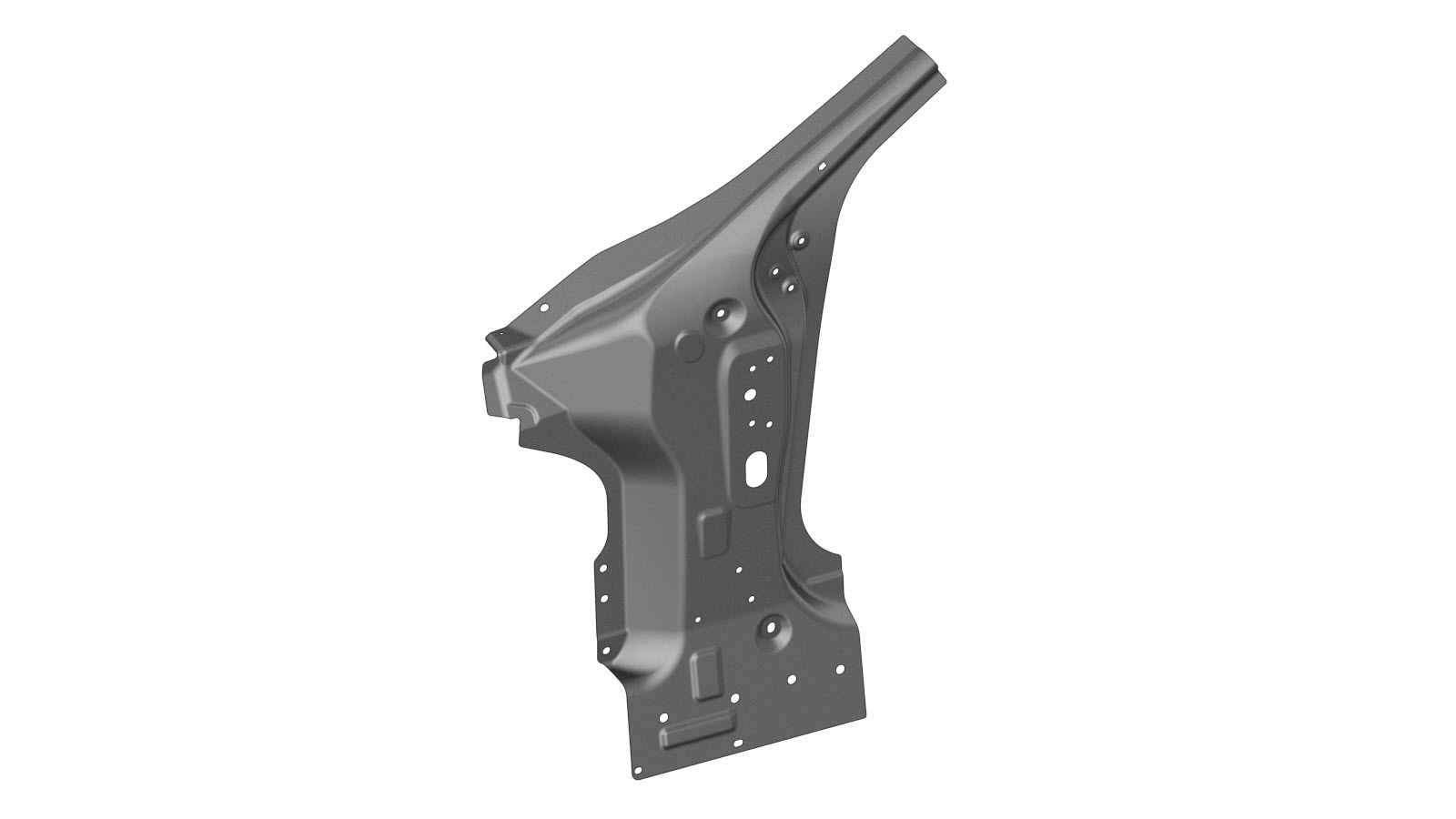

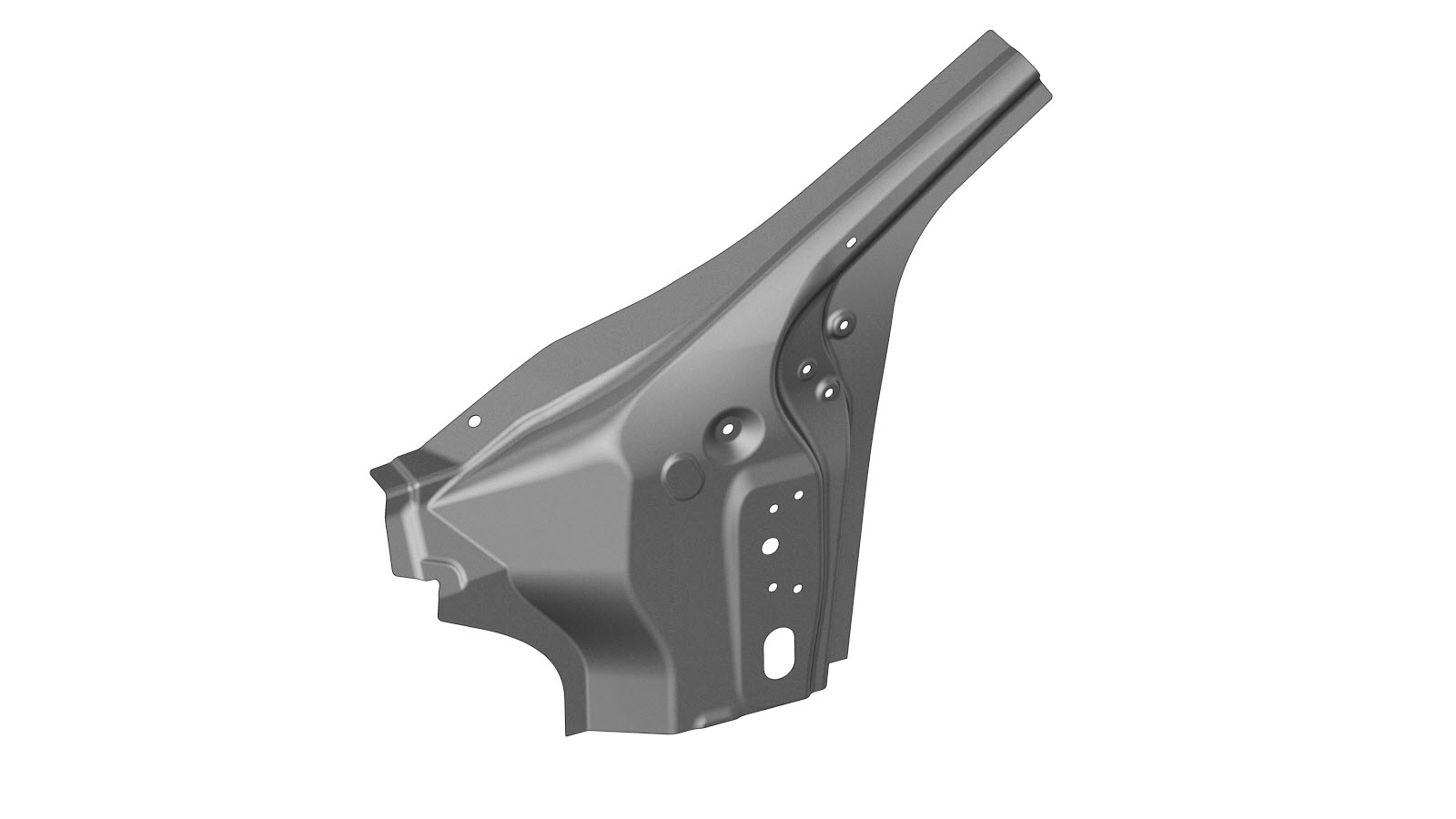

O conjunto do pilar articulado (mostrado abaixo) é um componente individual e pode ser substituído como uma reparação individual:

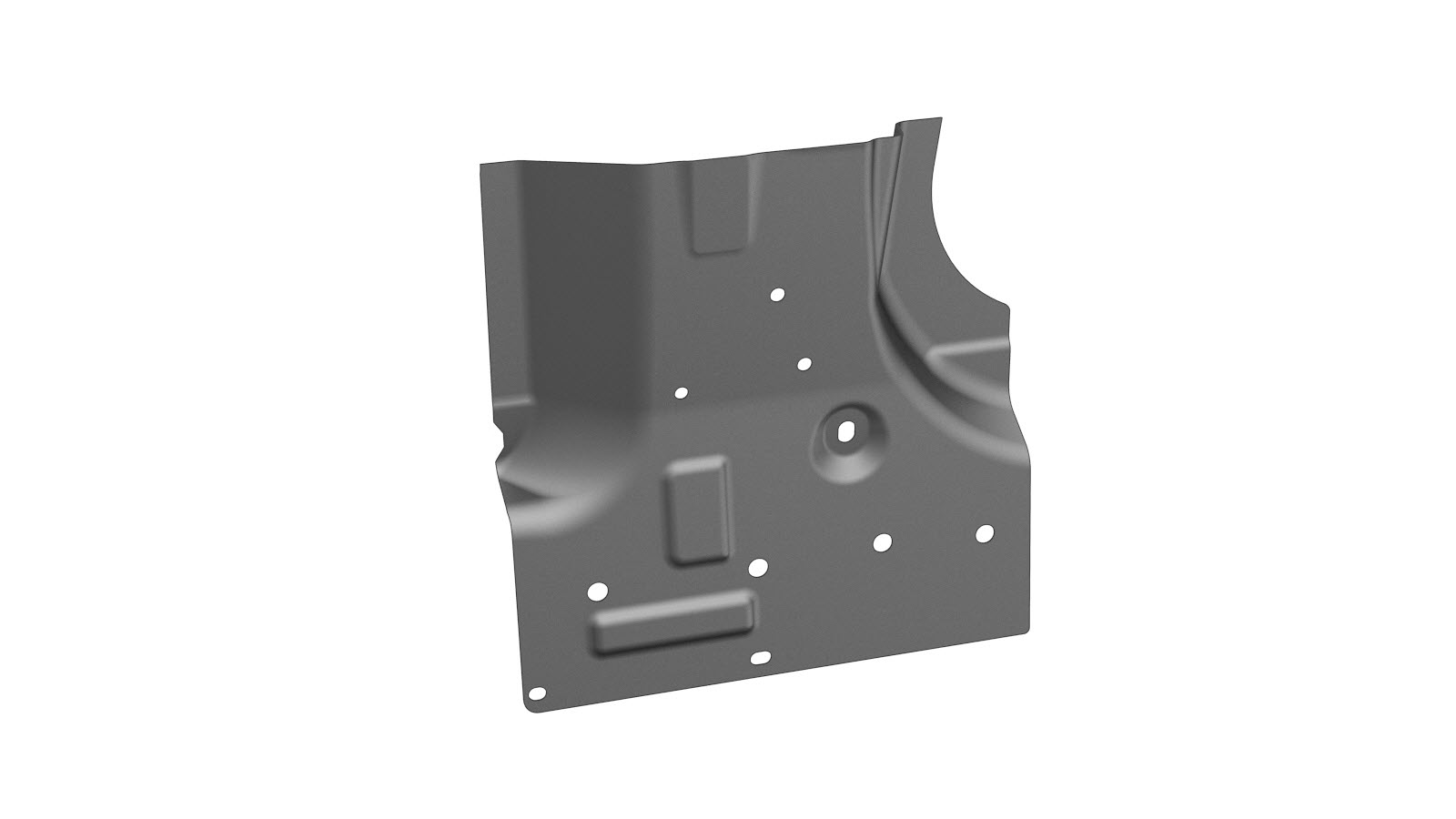

Como alternativa, em vez de substituir a totalidade do conjunto do pilar articulado, é possível substituir a secção inferior do conjunto do pilar articulado utilizando parte da peça de assistência do conjunto do pilar articulado e as linhas de corte descritas neste documento.

Secção superior do conjunto do pilar articulado	Secção inferior do conjunto do pilar articulado


Informação sobre a secção do conjunto do pilar articulado

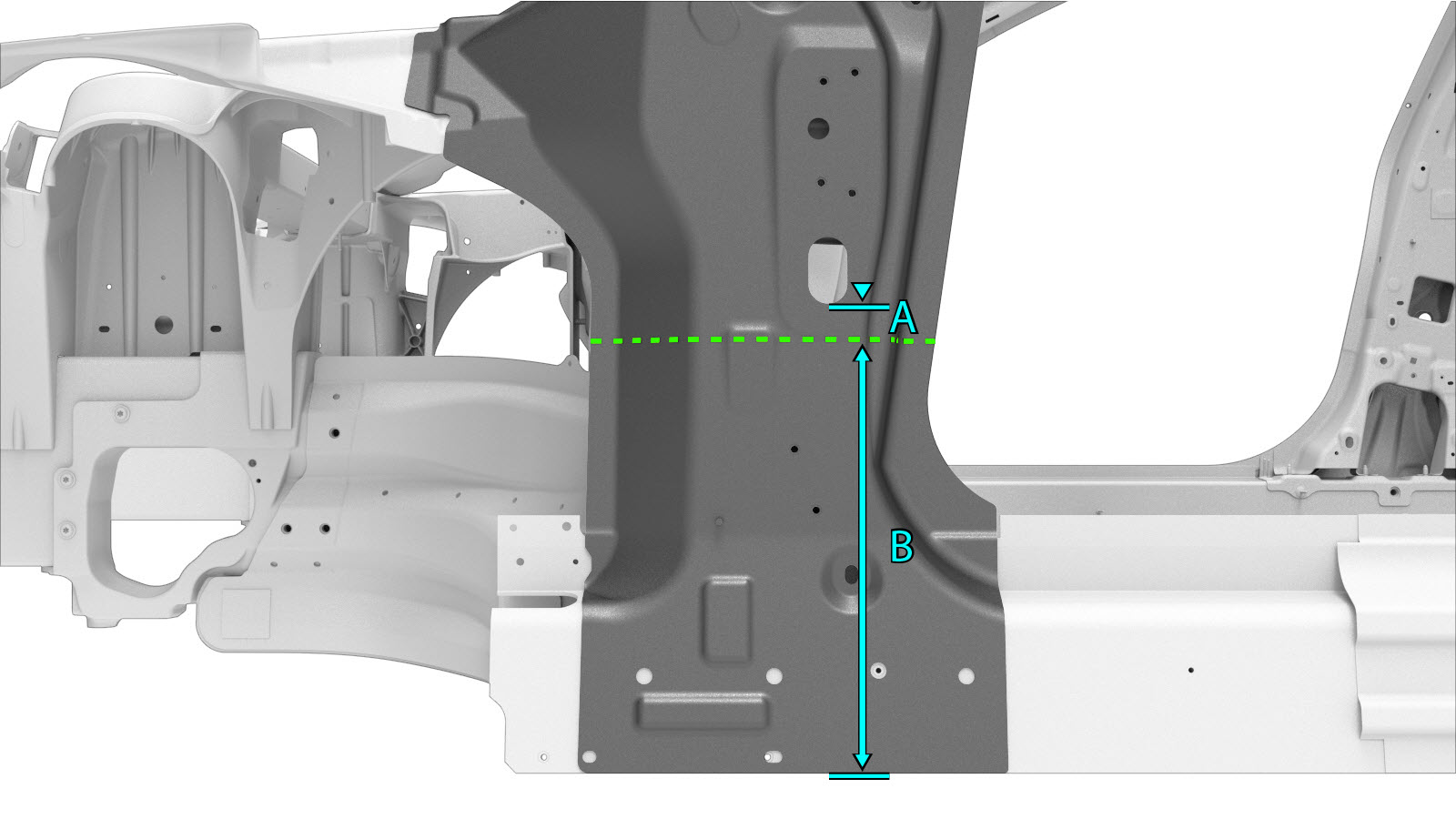

Linha de corte Ponto/linha de referência A = 30 mm. B = 372 mm. Nota Consulte o passo 4 para mais informações sobre a preparação da secção de substituição. Crie e instale uma chapa de apoio conforme indicado. ou rebites de soldadura de alumínio Soldadura GMA

Procedimento de reparação

Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
Retire o Conjunto lateral externo.

Nota
Se apenas reparar a secção inferior do conjunto do pilar articulado, não remova o conjunto lateral externo.

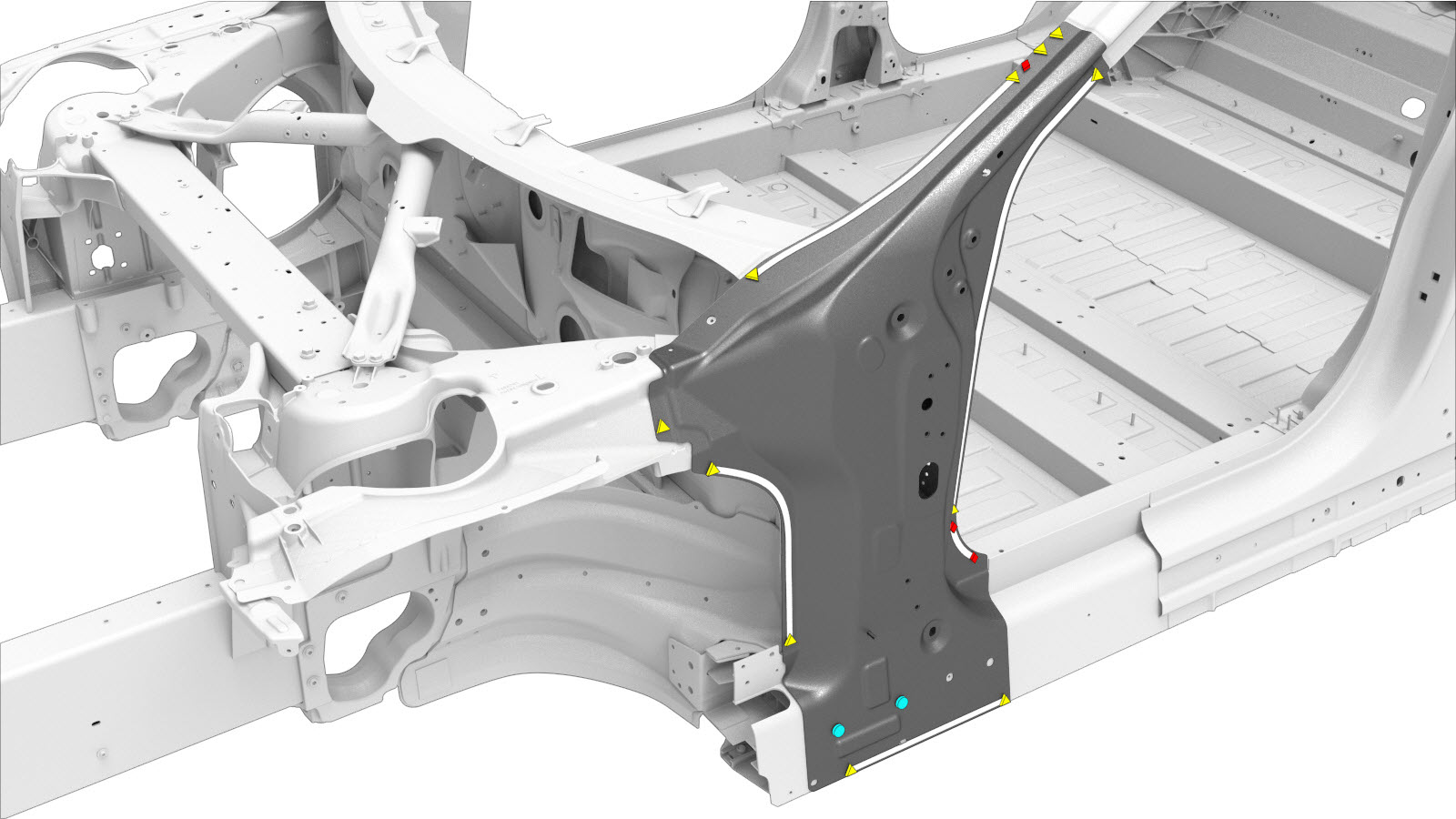

Remova o componente original.

ou soldaduras por pontos de fábrica

ou SPR de fábrica

ou rebites estruturais de fábrica

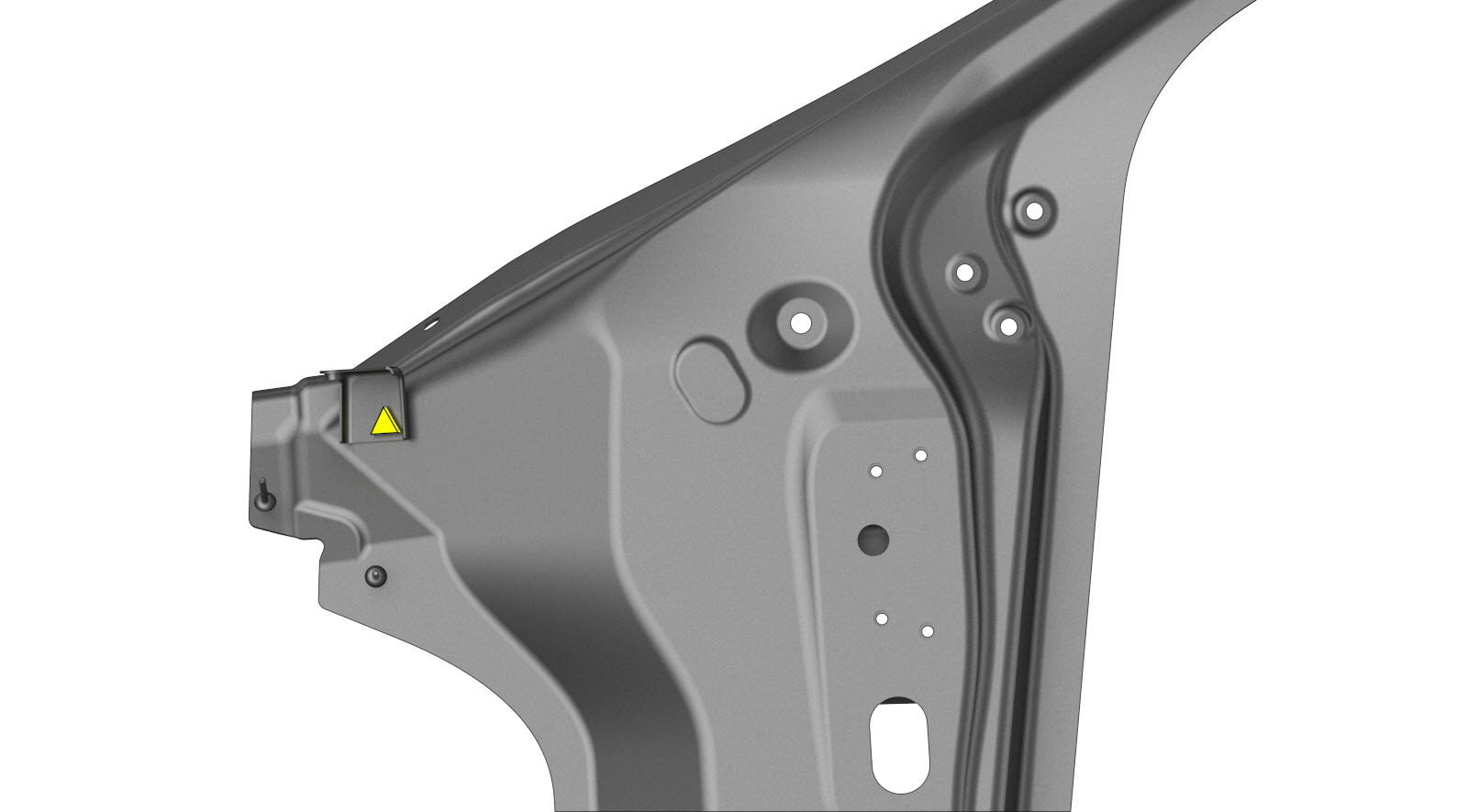

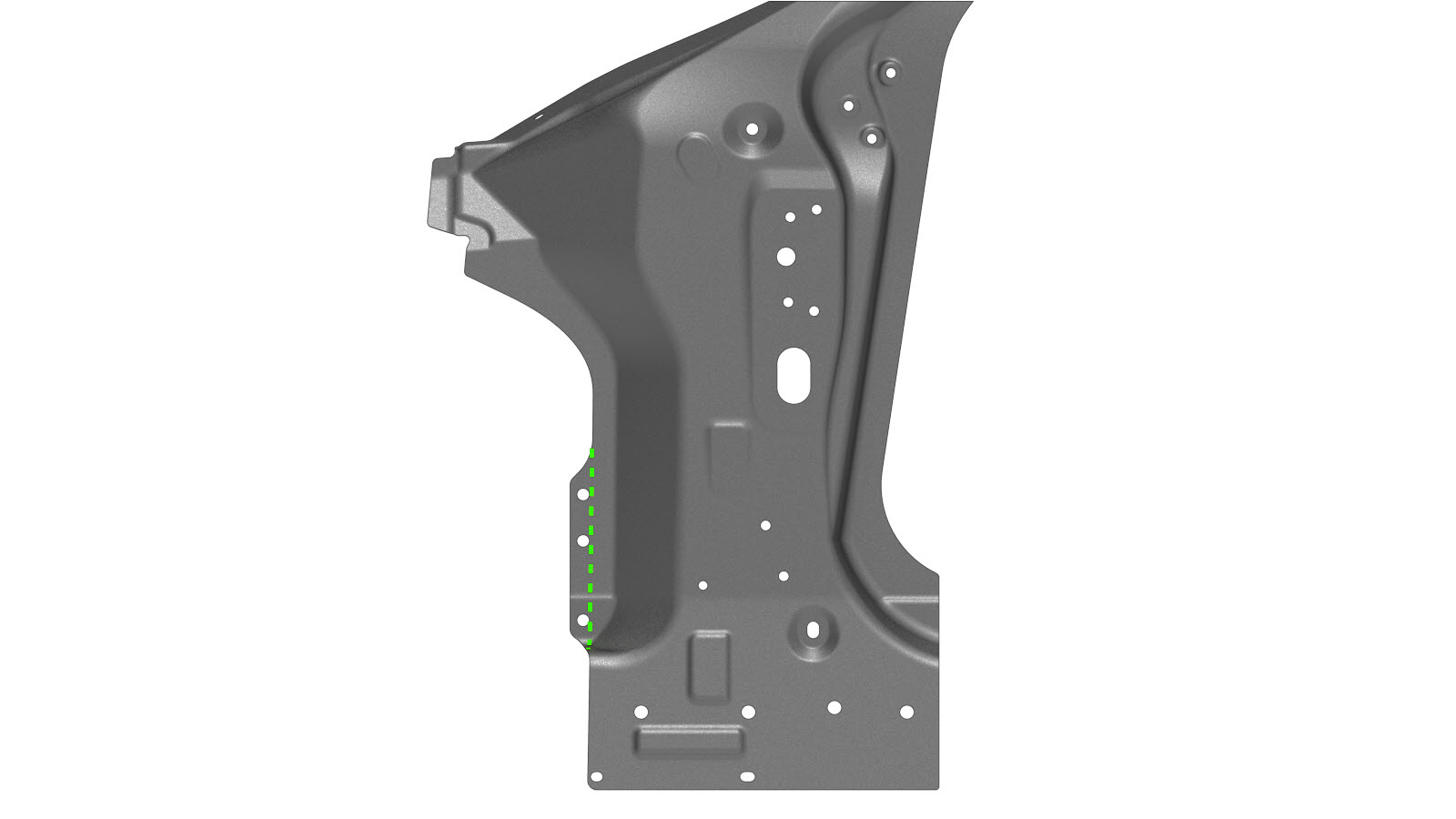

Se presente, remova o suporte do guarda-lamas e a flange da nova peça de assistência do conjunto do pilar articulado, conforme indicado abaixo.

ou soldaduras por pontos de fábrica

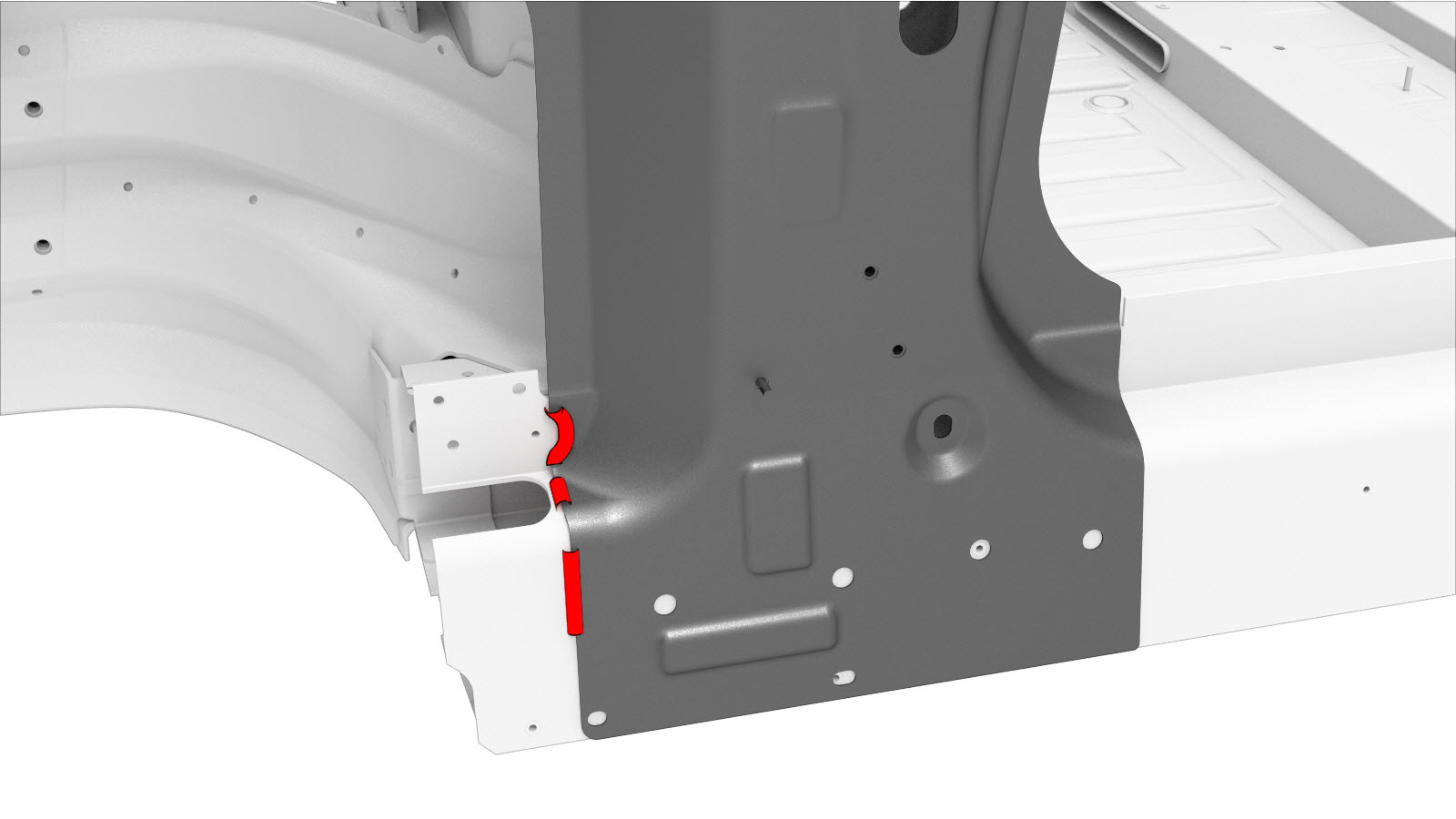

Linha de corte

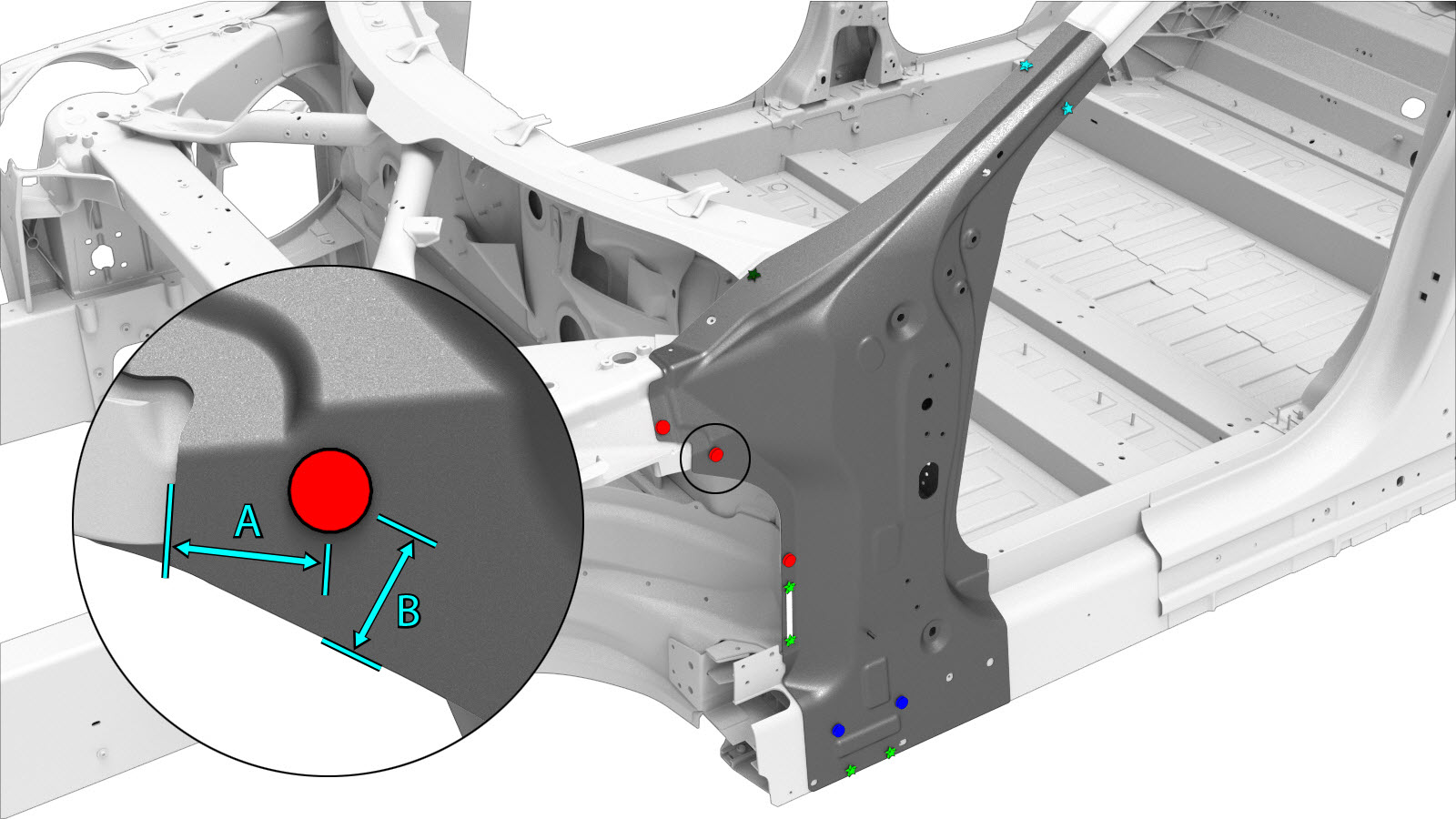

Prepare a instalação.
ou rebites de flange estruturais, 6,5 mm
ou rebites estruturais, 6,5 mm, médios
- A = 34 mm.
- B = 30 mm.
ou rebites ocos, S38

ou rebites ocos, S48

ou rebites ocos, S58

Soldadura GMA
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Efetue a soldadura GMA.

Soldadura GMA

Nota
Se substituir uma secção do conjunto do pilar articulado: Efetue a soldadura GMA da soldadura ponta a ponta entre as secções e os rebites de soldadura de alumínio.

ou rebites de soldadura de alumínio

Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Instale o item Conjunto lateral externo.
Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
Realize quaisquer operações pós-reparação necessárias.
