Pilar B

Código de correção: 10102704602 10102704702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

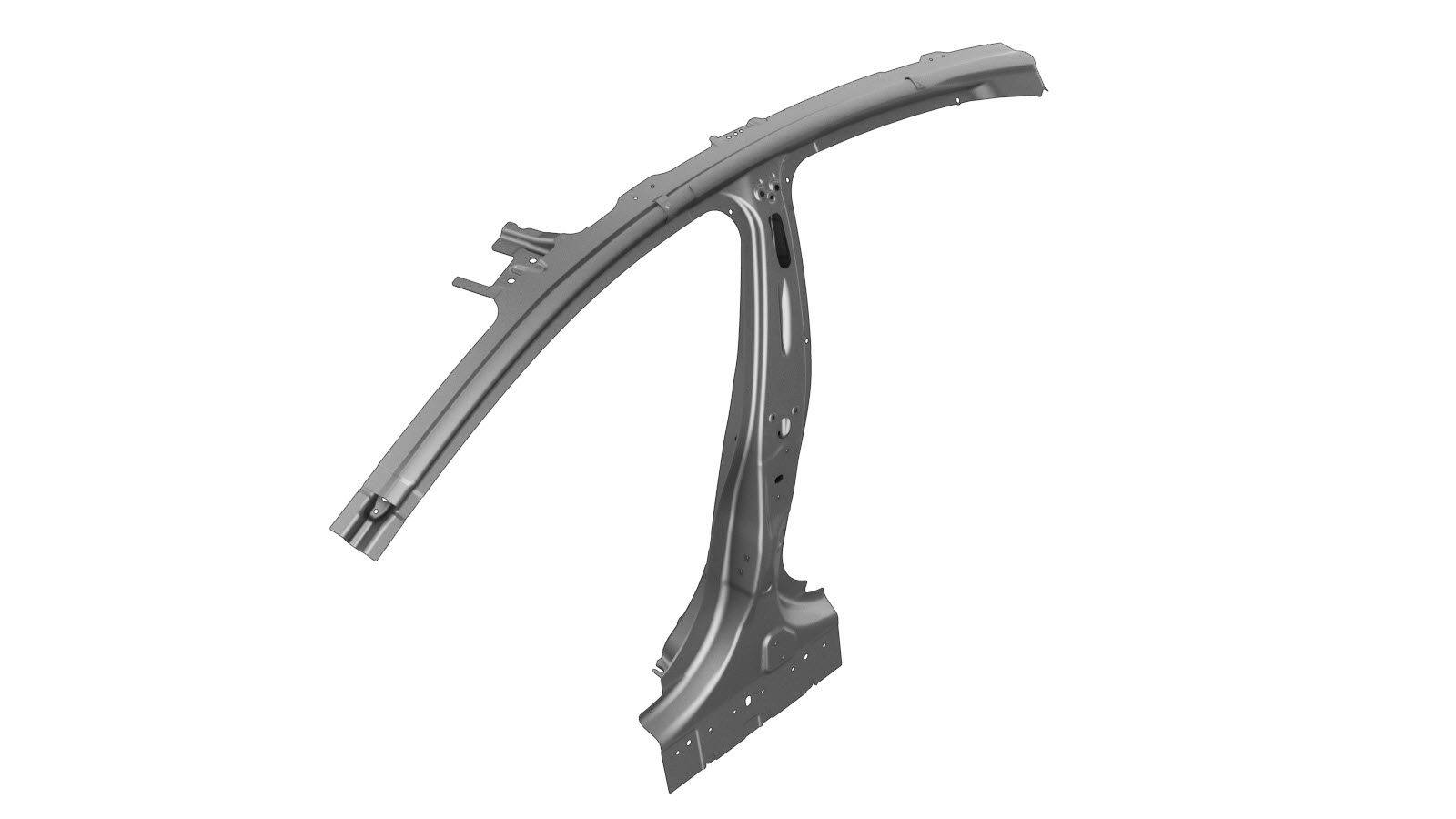

1 PILAR B COMPLETO (pilar B)

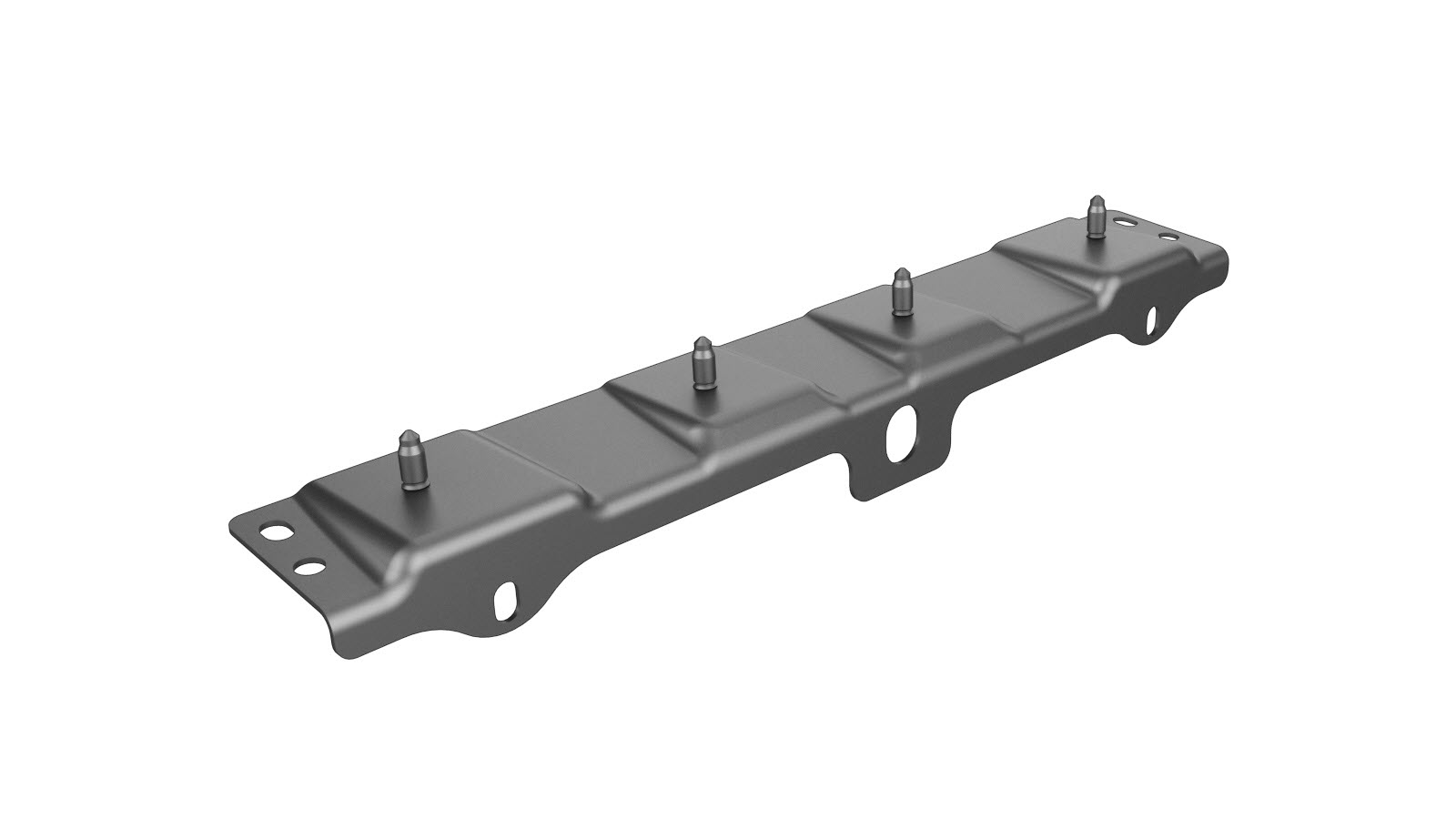

1 ASY, GUSSET RAMP, B PILLAR INR (rampa da placa)
2 Rebite estrutural de resistência elevada, 6,5 mm
5 Rebite estrutural, 6,5 mm, médio
4 Porca HF M8 PC10 Número de peça Tesla 1046842-00-A.
4 ANILHA, M8x24, 2 MM Número de peça Tesla 1106303-00-A.
Informational PurposesAn informational icon, calling your attention
Nota
Encomende se mudar do pilar B de 1.ª geração para o de 2.ª geração. Pode ser obtida localmente.
Se o veículo tiver sido equipado com uma parte superior arqueada: 4 Parafuso, cabeça sextavada Número de peça Tesla 1004537-00-A.
Se o veículo tiver sido equipado com uma parte superior arqueada: 4 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.
  2. Se o veículo tiver sido equipado com uma parte superior arqueada: Separe a parte superior arqueada.
    ou soldaduras por pontos de fábrica

    ou parafusos, cabeça sextavada

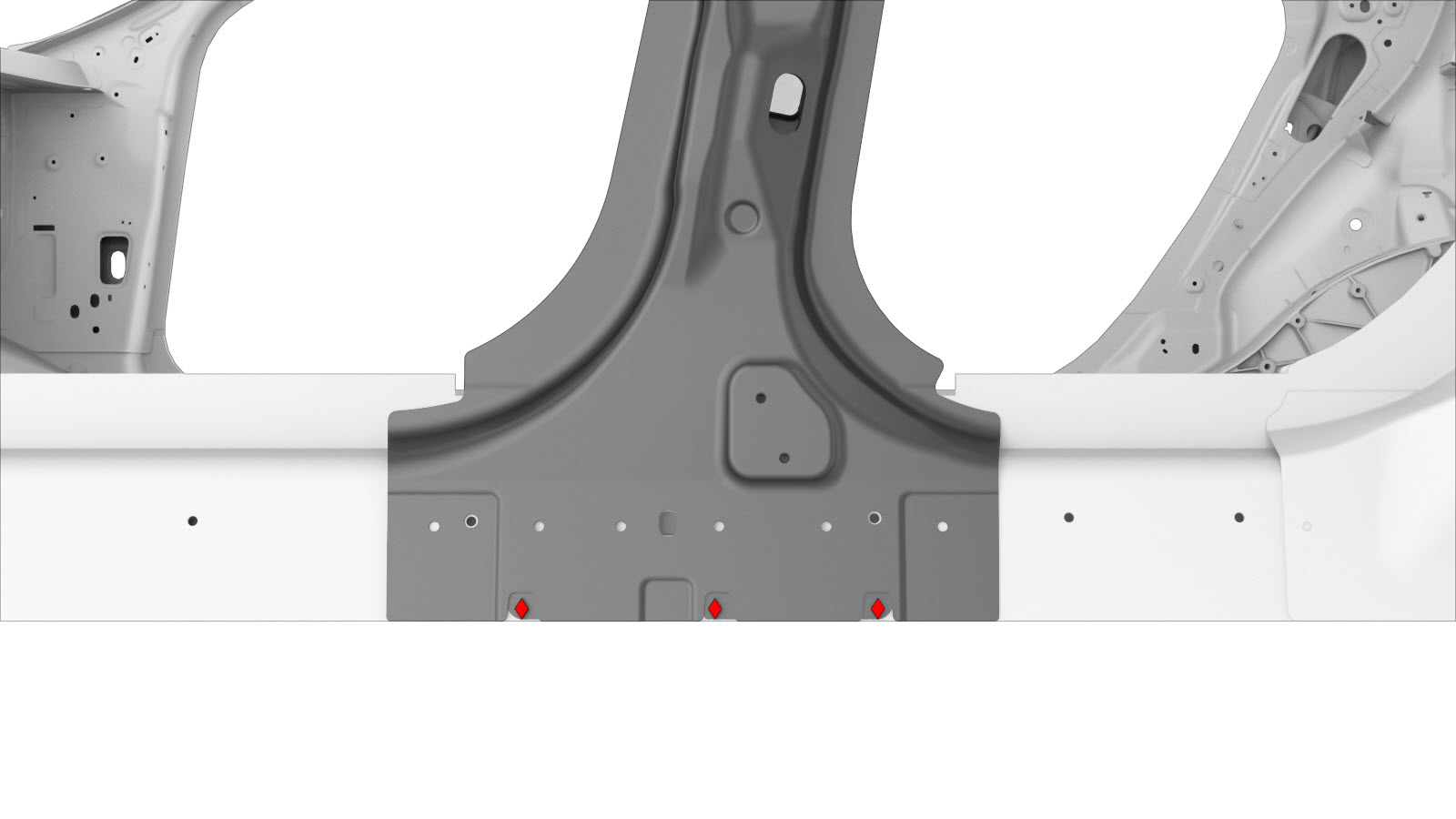

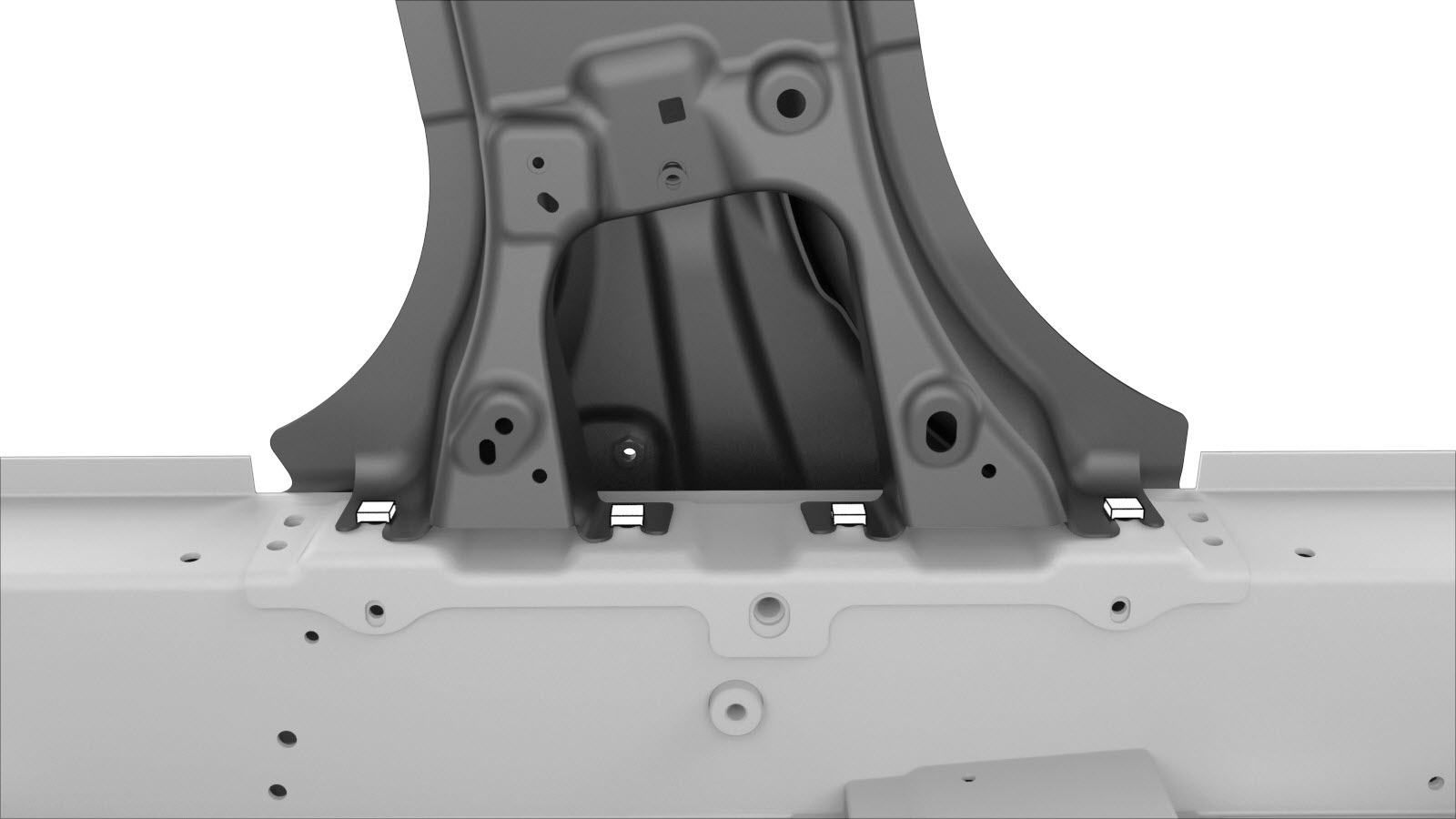

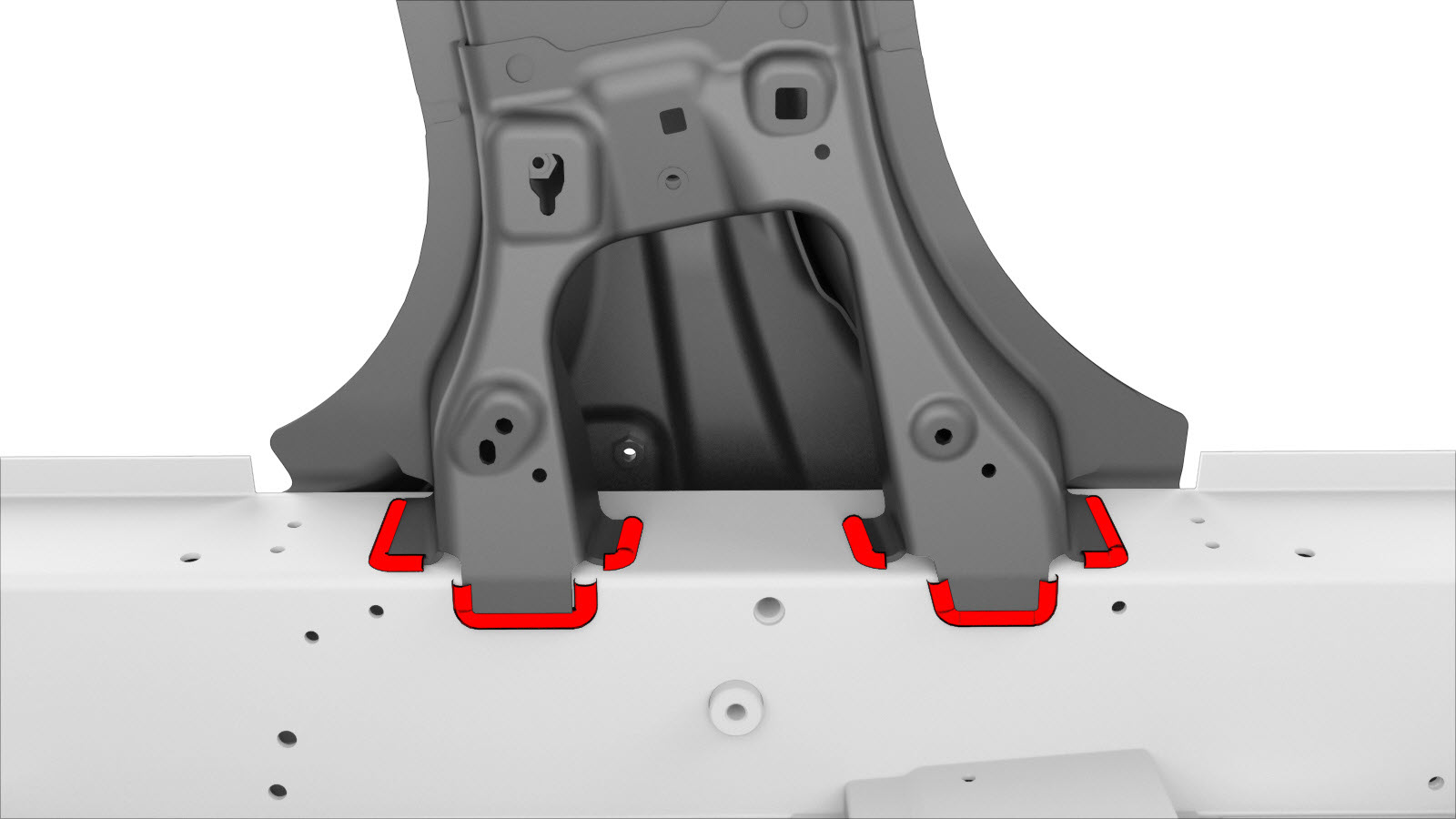

  3. Separe a base do pilar B.
    Consoante a data de fabrico do veículo, pode estar fixada de duas formas diferentes.

    Soldadura GMA

    Porca

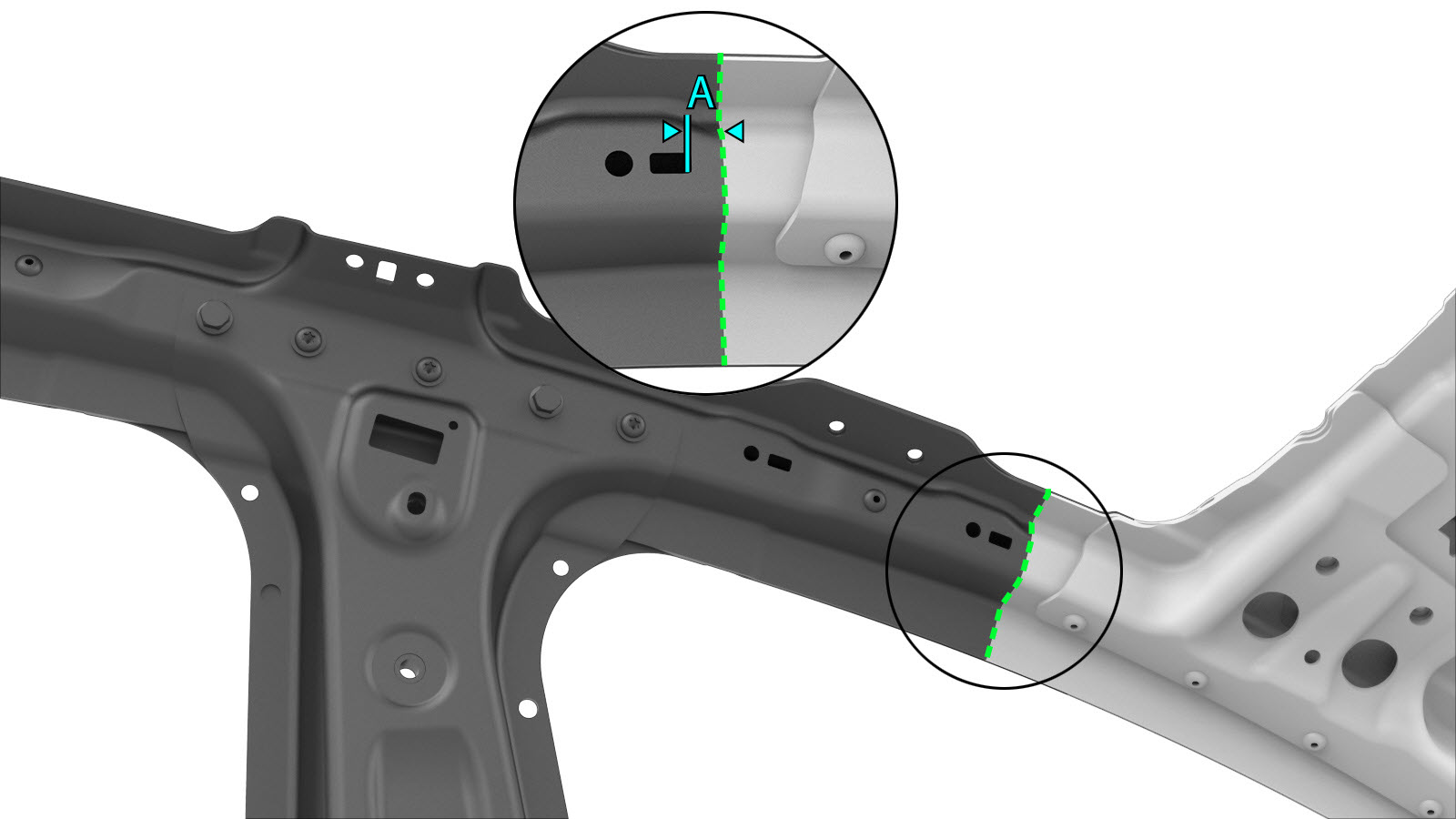

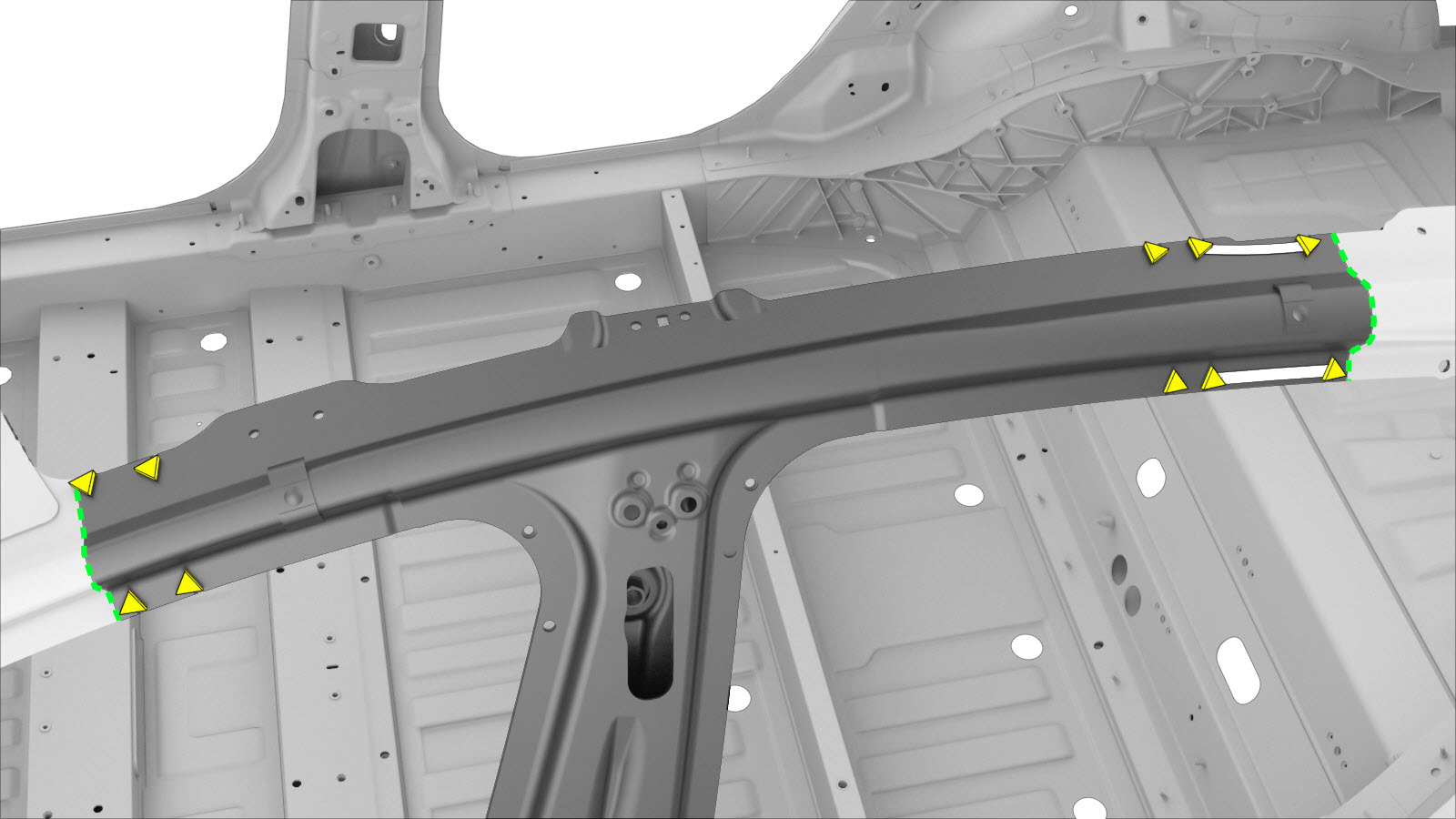

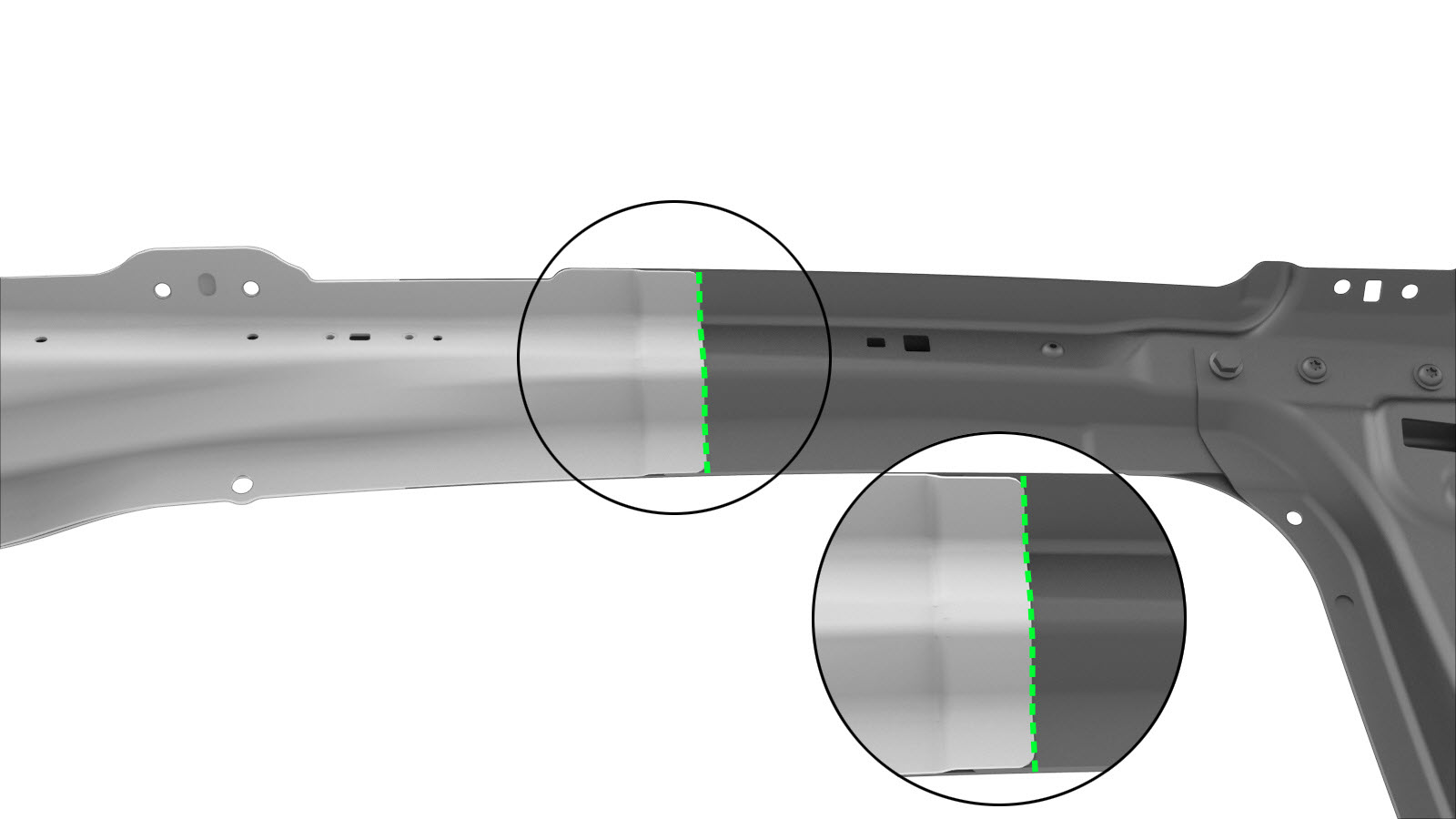

  4. Remova o componente original.
    ou soldaduras por pontos de fábrica

    ou SPR de fábrica

    Linha de corte
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não danifique os painéis subjacentes ao cortar a secção.

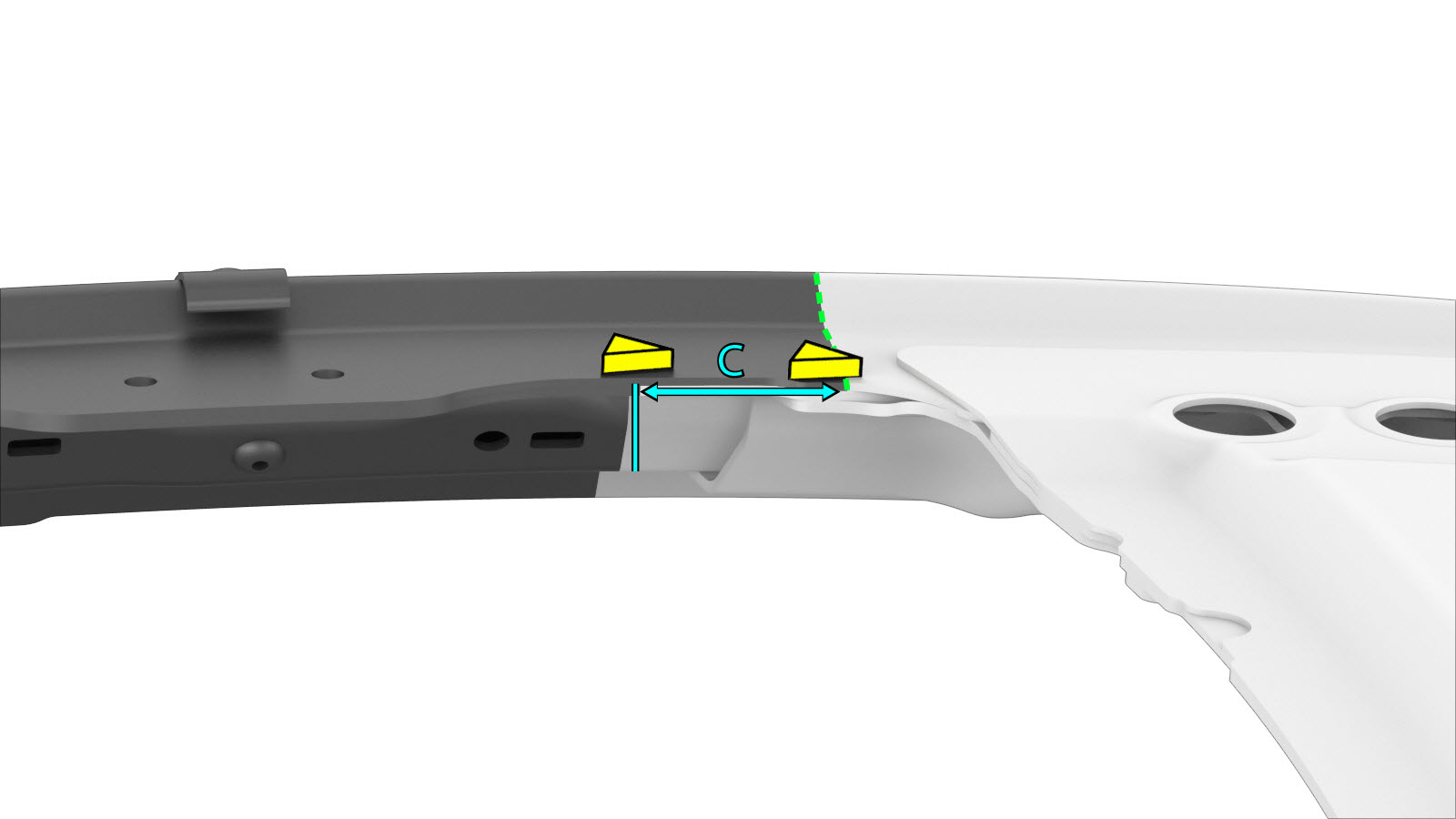

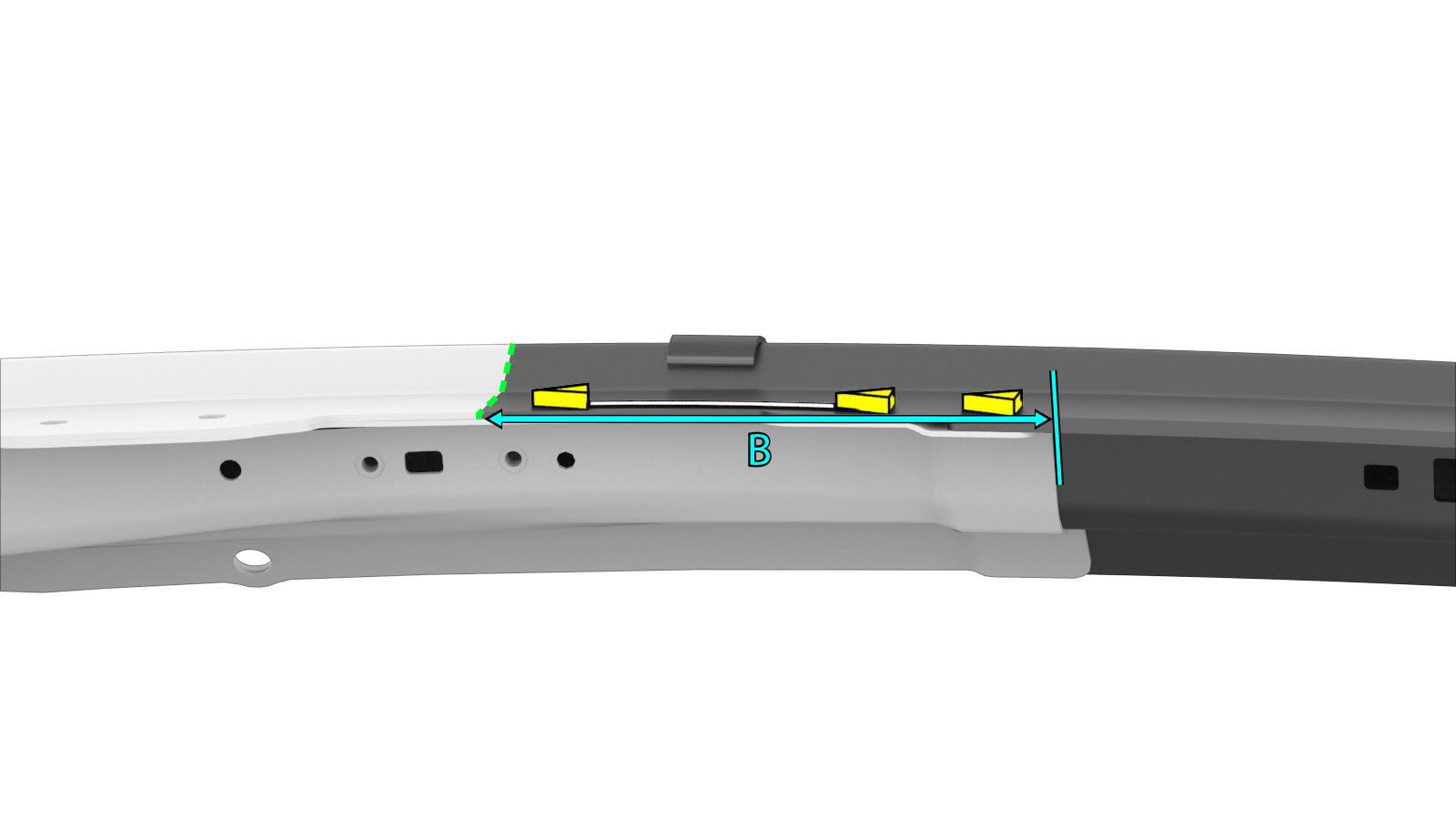

    Ponto/linha de referência

    • A = 10 mm
    • B = 160 mm
    • C = 50 mm

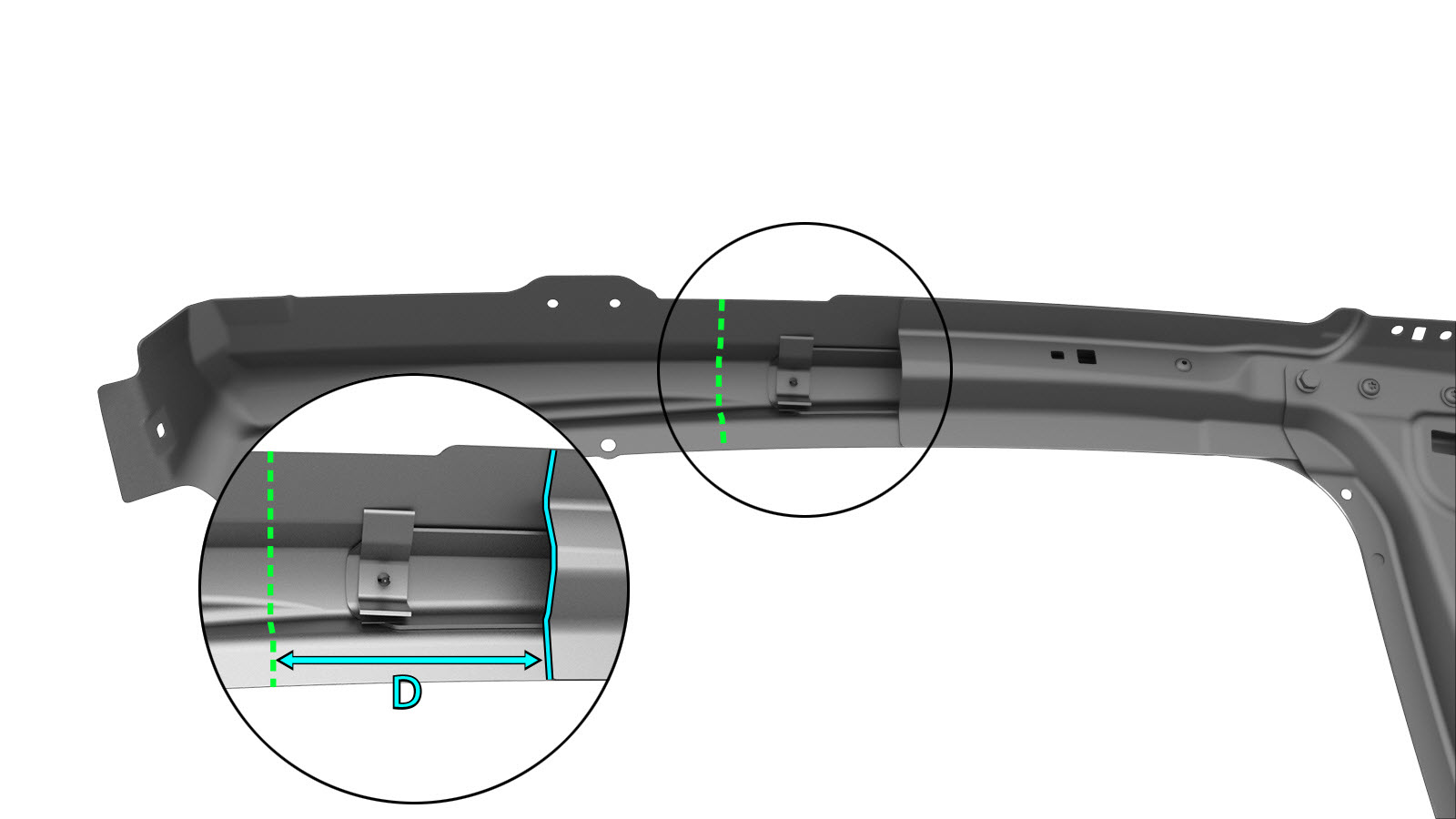

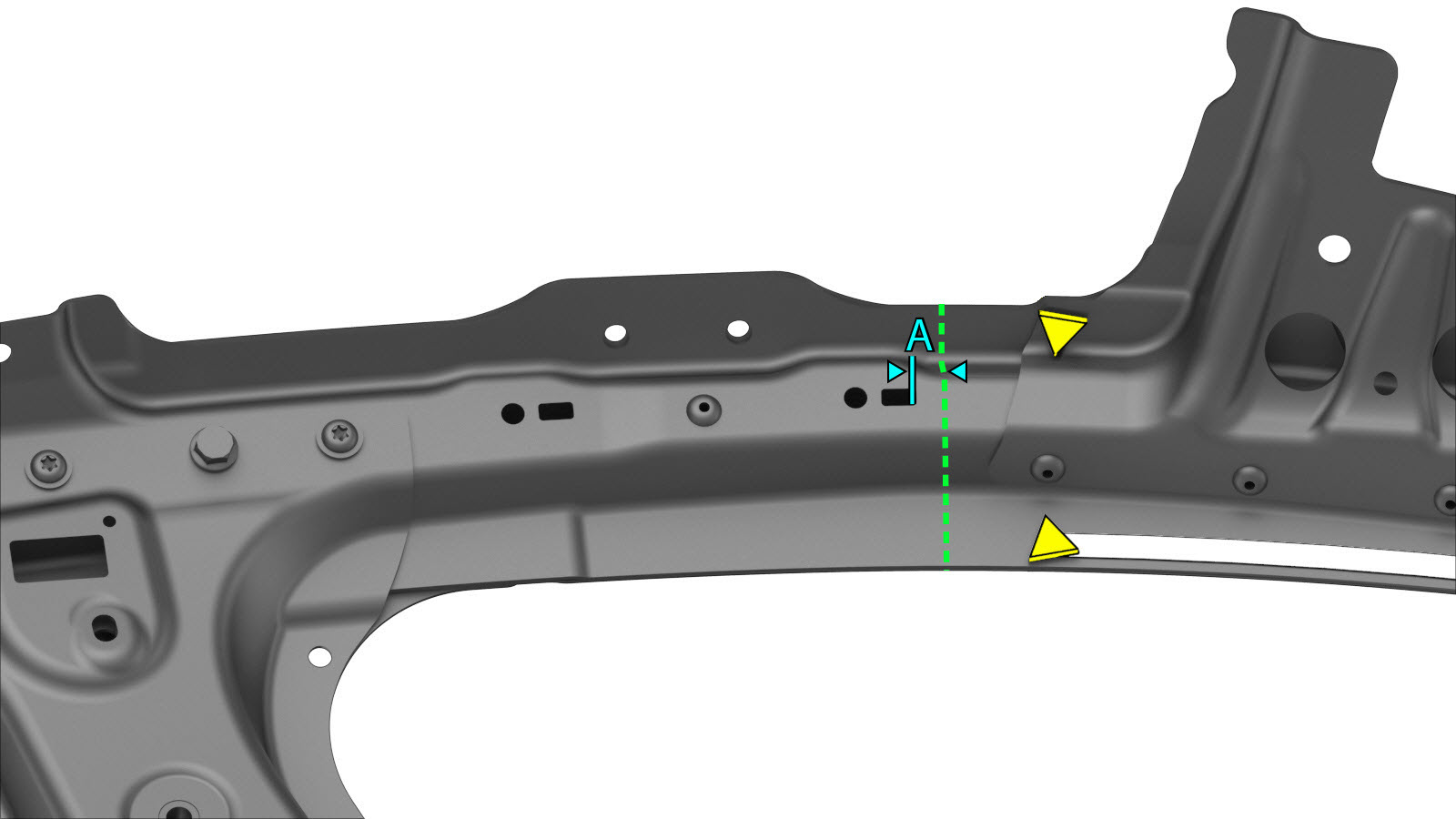

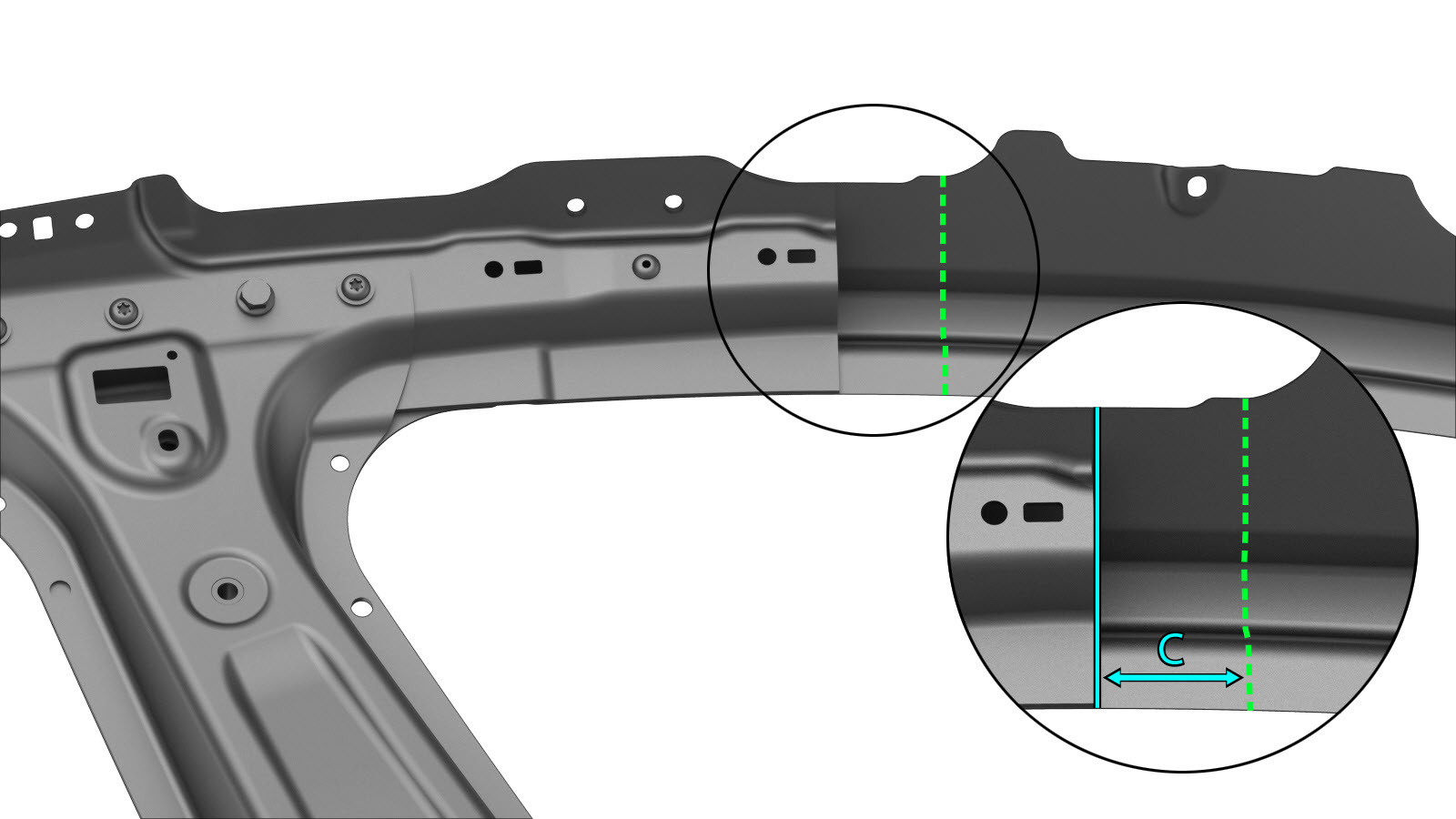

  5. Corte e prepare o novo PILAR B COMPLETO, conforme indicado, para criar os novos componentes.
    ou soldaduras por pontos de fábrica

    Linha de corte

    Ponto/linha de referência

    • A = 10 mm
    • C = 50 mm
    • D = 135 mm

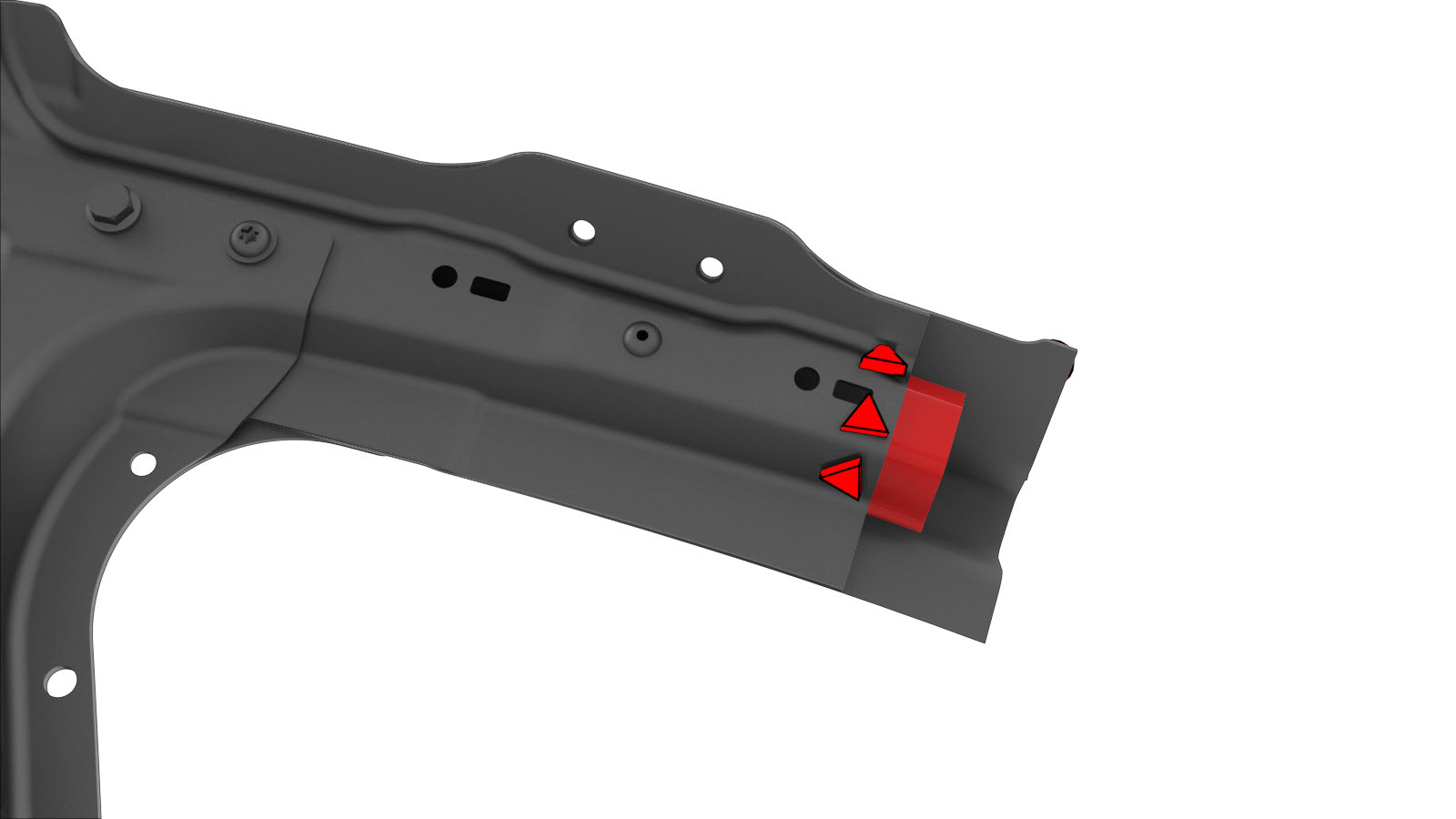

  6. Fixe chapas de apoio ao painel exterior da calha do tejadilho.

    ou rebites de soldadura de alumínio

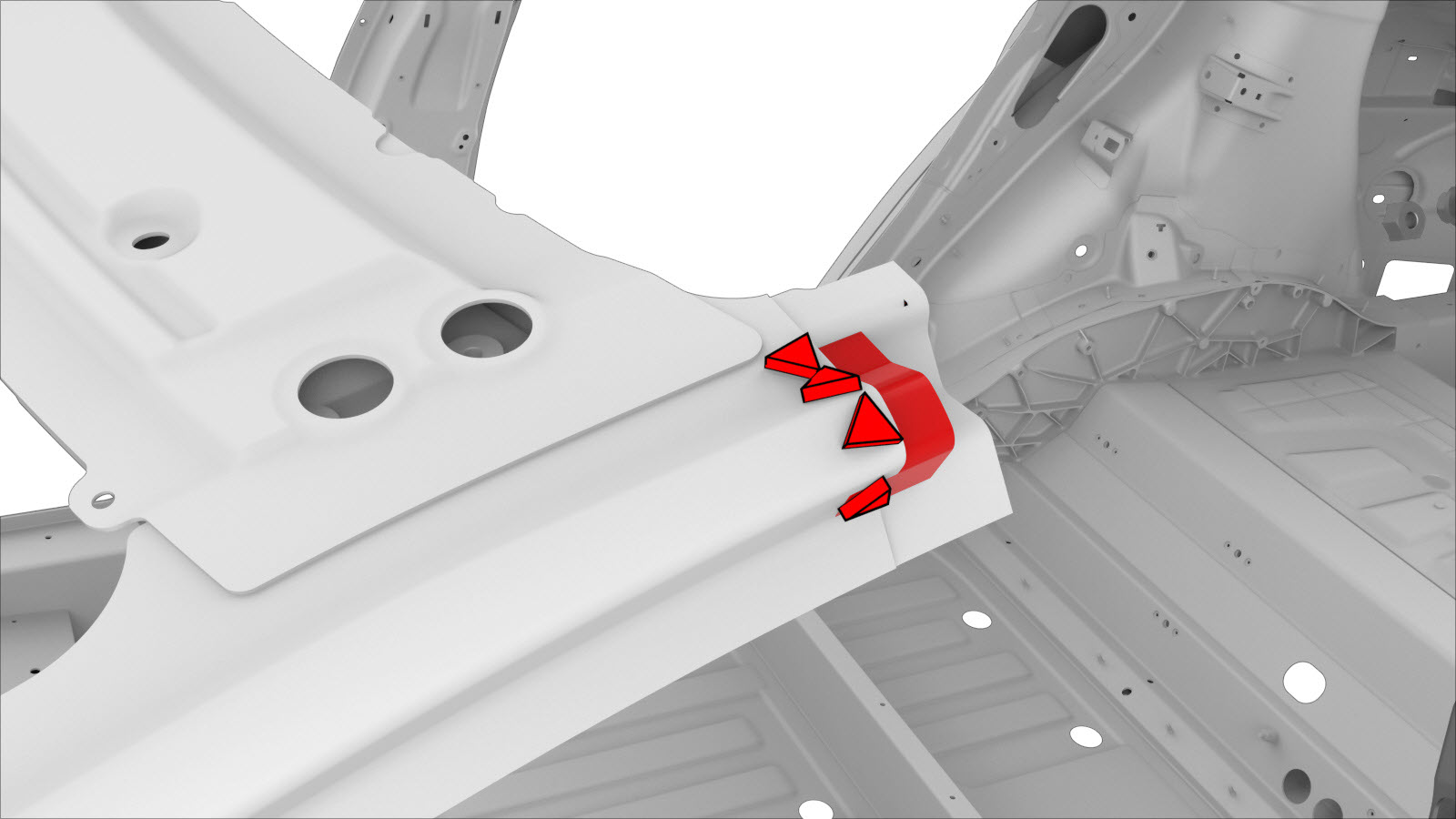

  7. Fixe a chapa de apoio ao painel interior do pilar A.

    ou rebites de soldadura de alumínio

  8. Efetue a soldadura GMA.

    ou rebites de soldadura de alumínio

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.

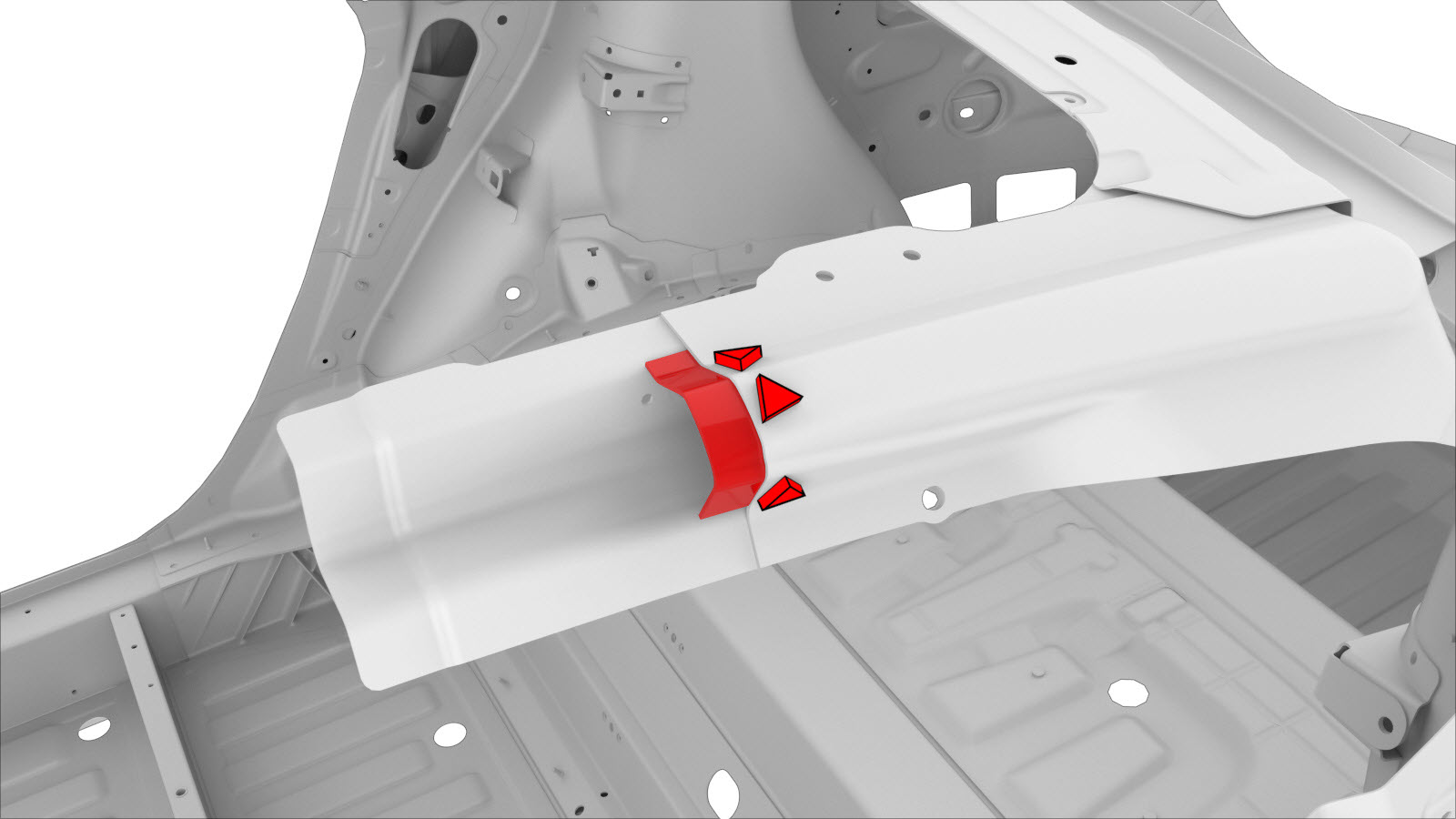

  9. Para veículos construídos até 11 de outubro de 2016: Instale a rampa da placa na soleira.
    Consulte as instruções de instalação no procedimento de reparação Rampa da placa do pilar B.

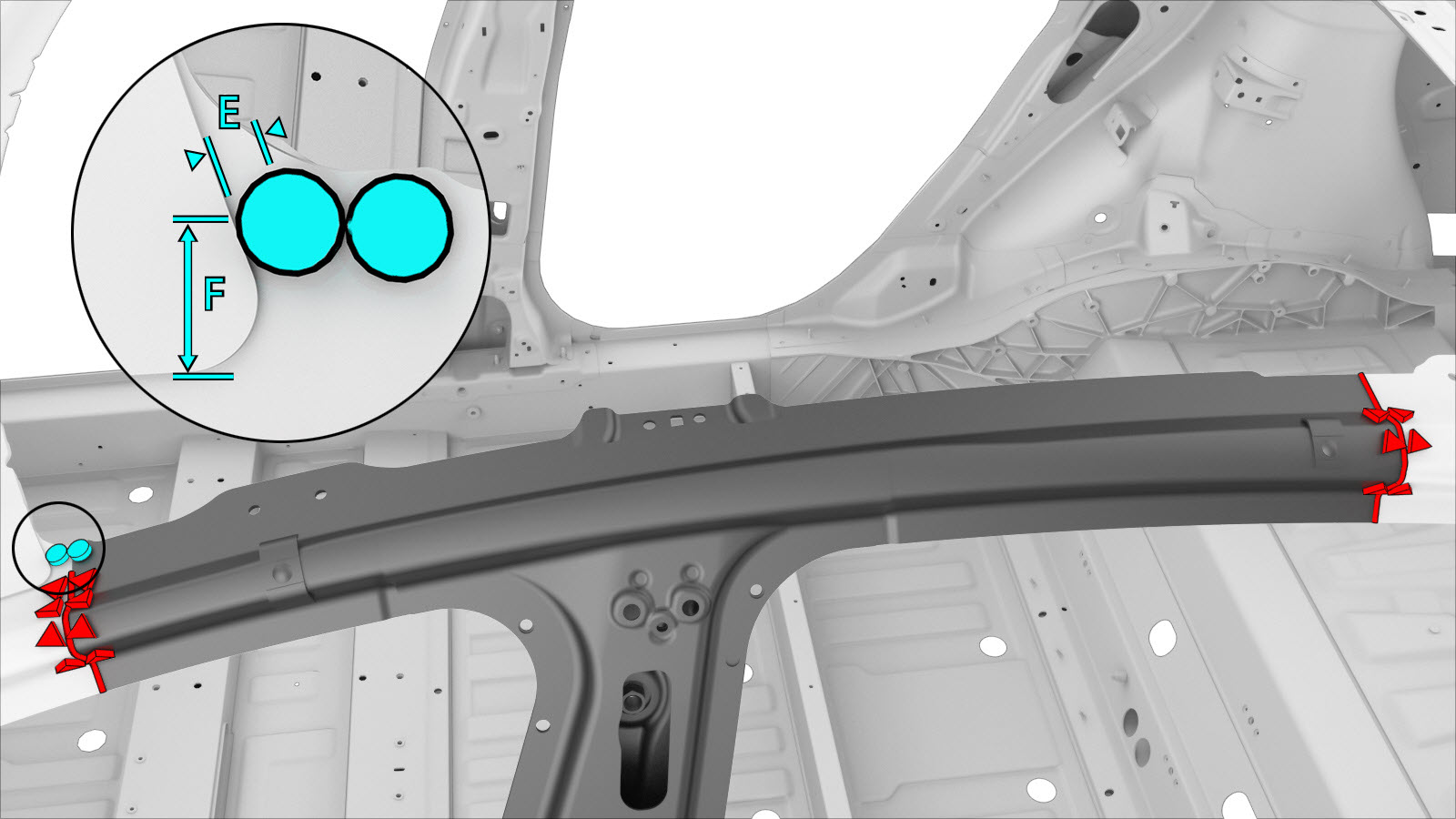

  10. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale anilhas (ANILHA, M8x24, 2 MM) entre o pilar B e a rampa da placa do pilar B, caso exista uma folga de 2 mm ou menos. Se existir uma folga superior a 2 mm entre o pilar B e a rampa da placa do pilar B, pare este procedimento e entre em contacto com a equipa da Tesla dedicada a reparações após uma colisão.

    ou rebites de soldadura de alumínio

    ou rebites estruturais de resistência elevada, 6,5 mm

    • E = 8 mm
    • F = 20 mm

    ou rebites estruturais, 6,5 mm, médios

    Porca

    Soldadura GMA

  11. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  12. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 25 Nm.
  13. Efetue a soldadura GMA.

    ou rebites de soldadura de alumínio

    Soldadura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  14. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  15. Se o veículo tiver sido equipado com uma parte superior arqueada: Fixe a parte superior arqueada.
    ou rebites ocos, S38 Parafuso, cabeça sextavada

    Aperte os parafusos com um binário de 10 Nm.

  16. Realize quaisquer operações pós-reparação necessárias.
