Conjunto lateral da carenagem
Código de correção:
10100122902
10100123002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASY - COWL SIDE (lado da carenagem) | |
| 20 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 6 | Rebite estrutural, 6,5 mm, médio | |
| 1 | SPR, 5x7 | |
| 1 | SPR5x6 H4 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Conjunto de pilar articulado.
-

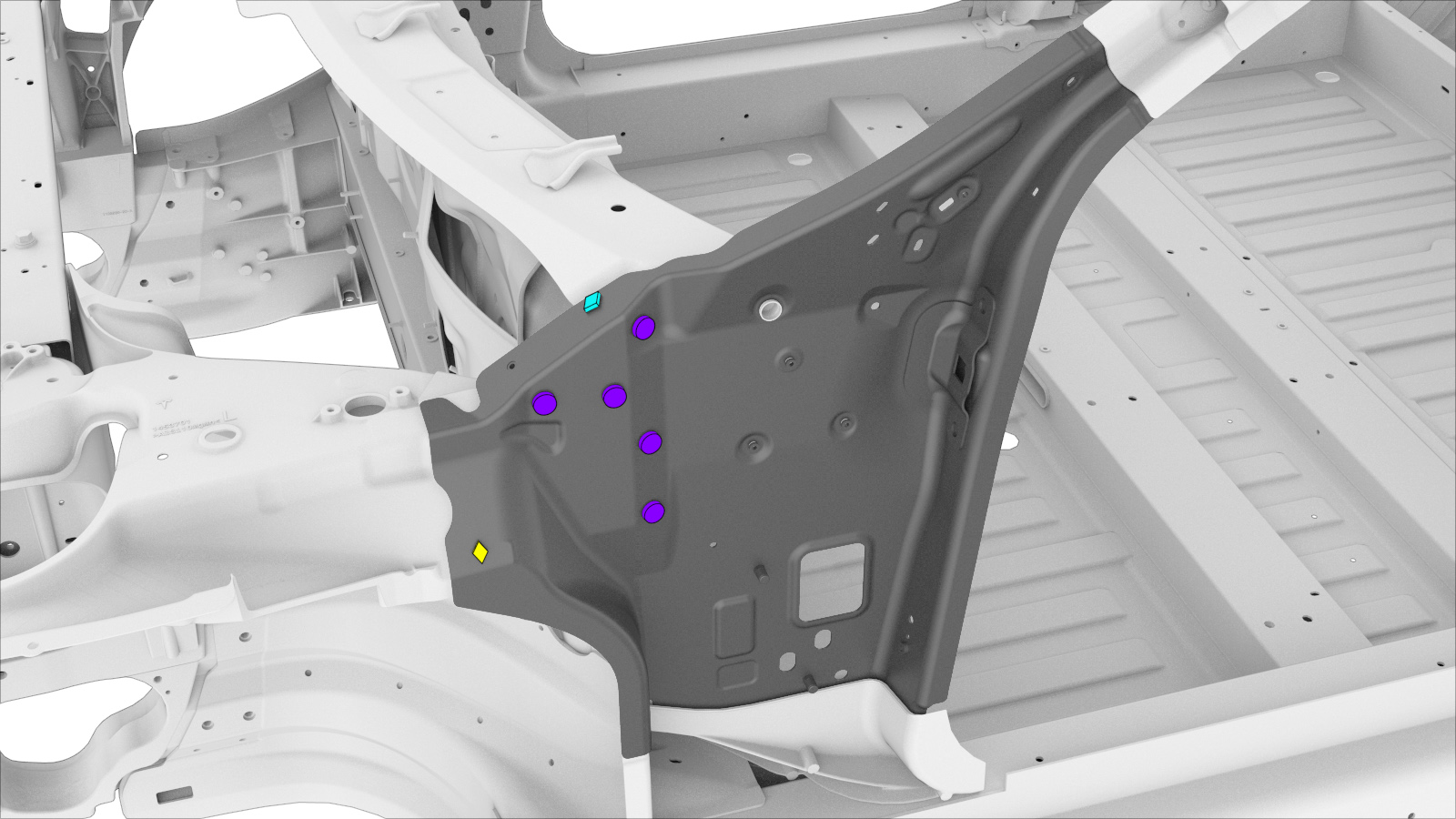

Remova o componente original.
ou soldaduras por pontos de fábrica
ou SPR de fábrica

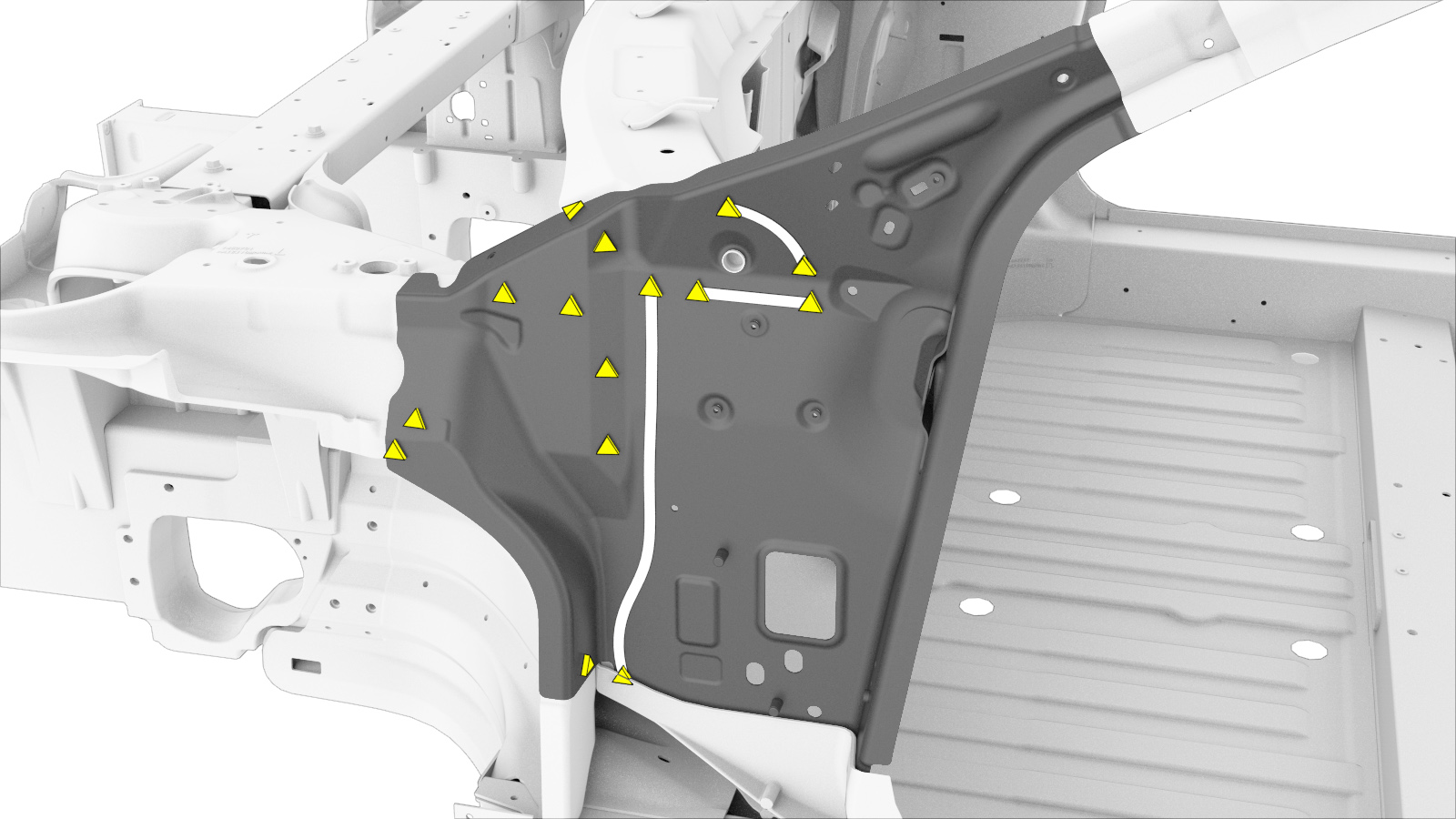

Soldadura GMA
-

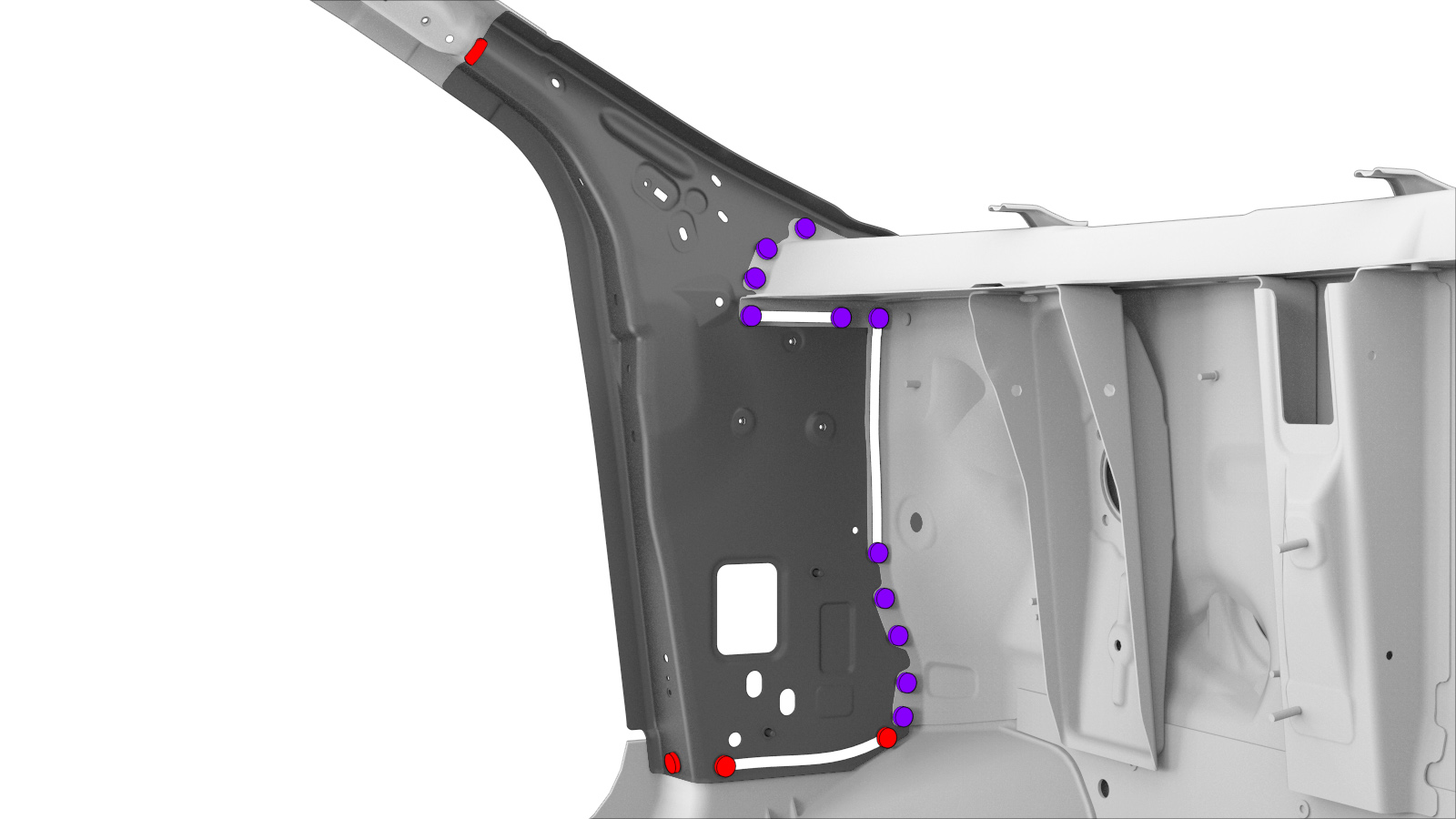

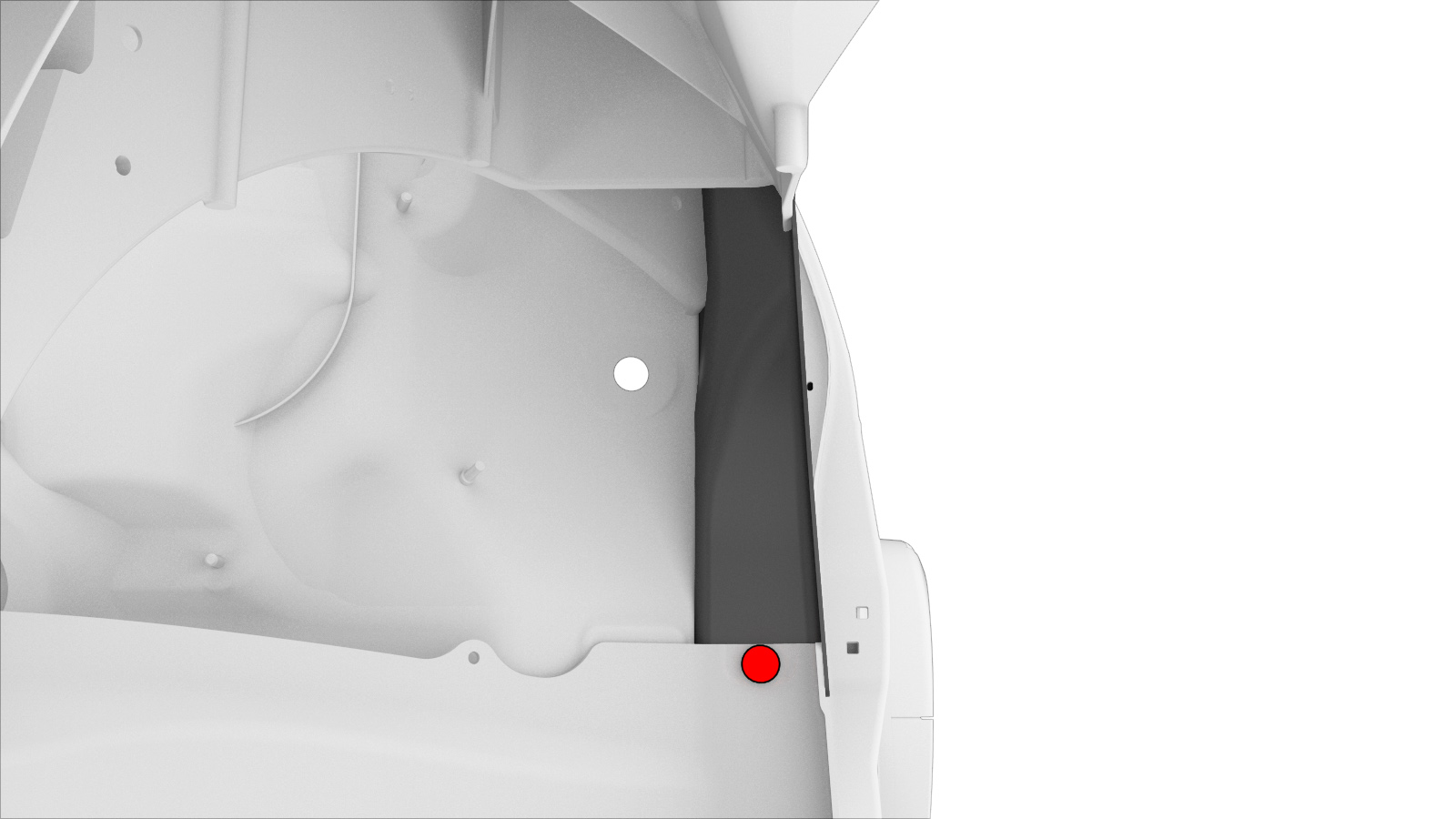

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites estruturais, 6,5 mm, médios
ou SPRs5x6 H4NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 120 0050ou SPRs, 5x7NotaUtilize a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 120 0050Soldadura GMA
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Efetue a soldadura GMA.
Soldadura GMAAvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
-
Instale o item Conjunto de pilar articulado.
- Realize quaisquer operações pós-reparação necessárias.
