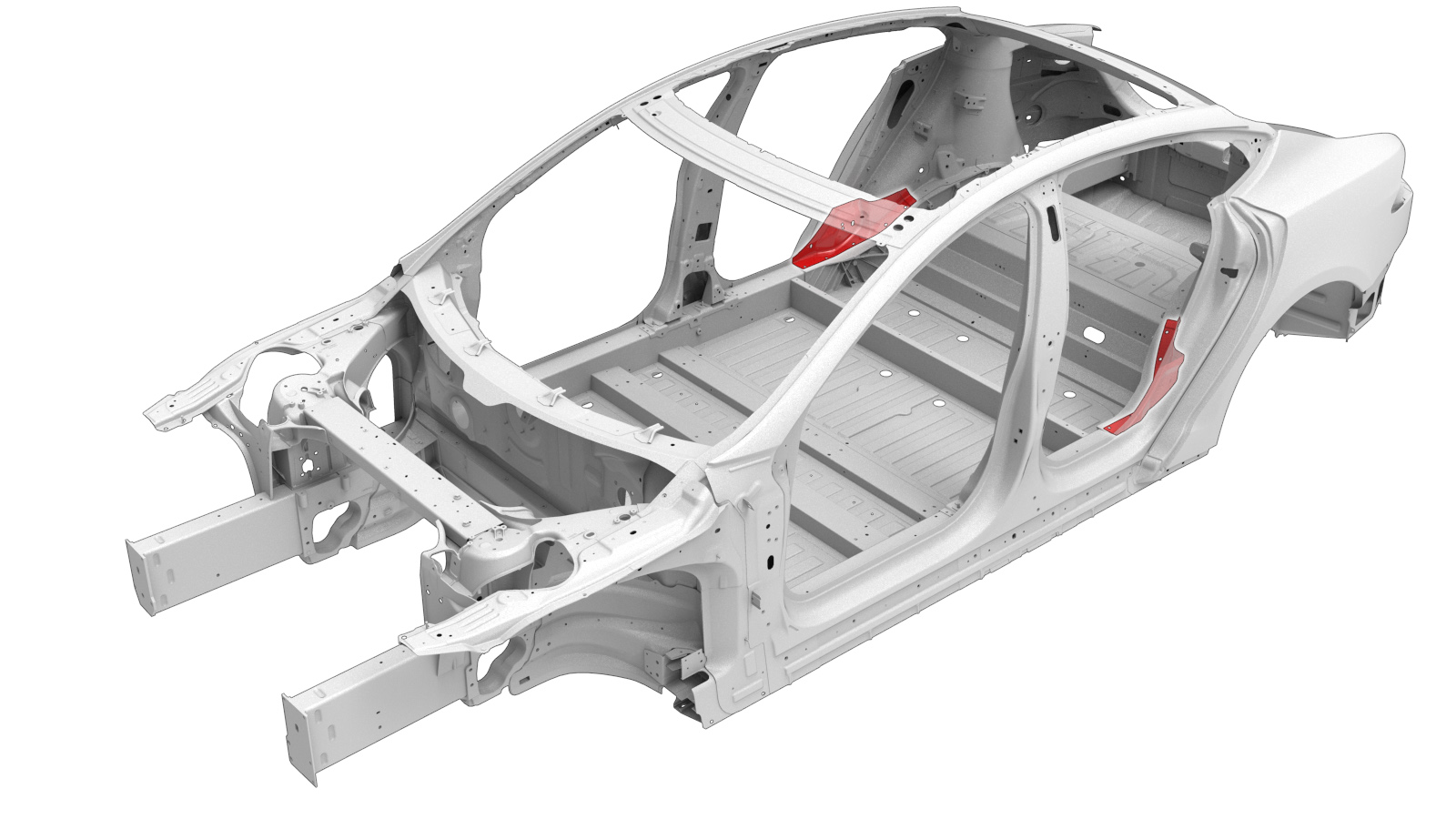

Reforço superior do nó traseiro (intermédio)

Código de correção: 10101803902 10101804002 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

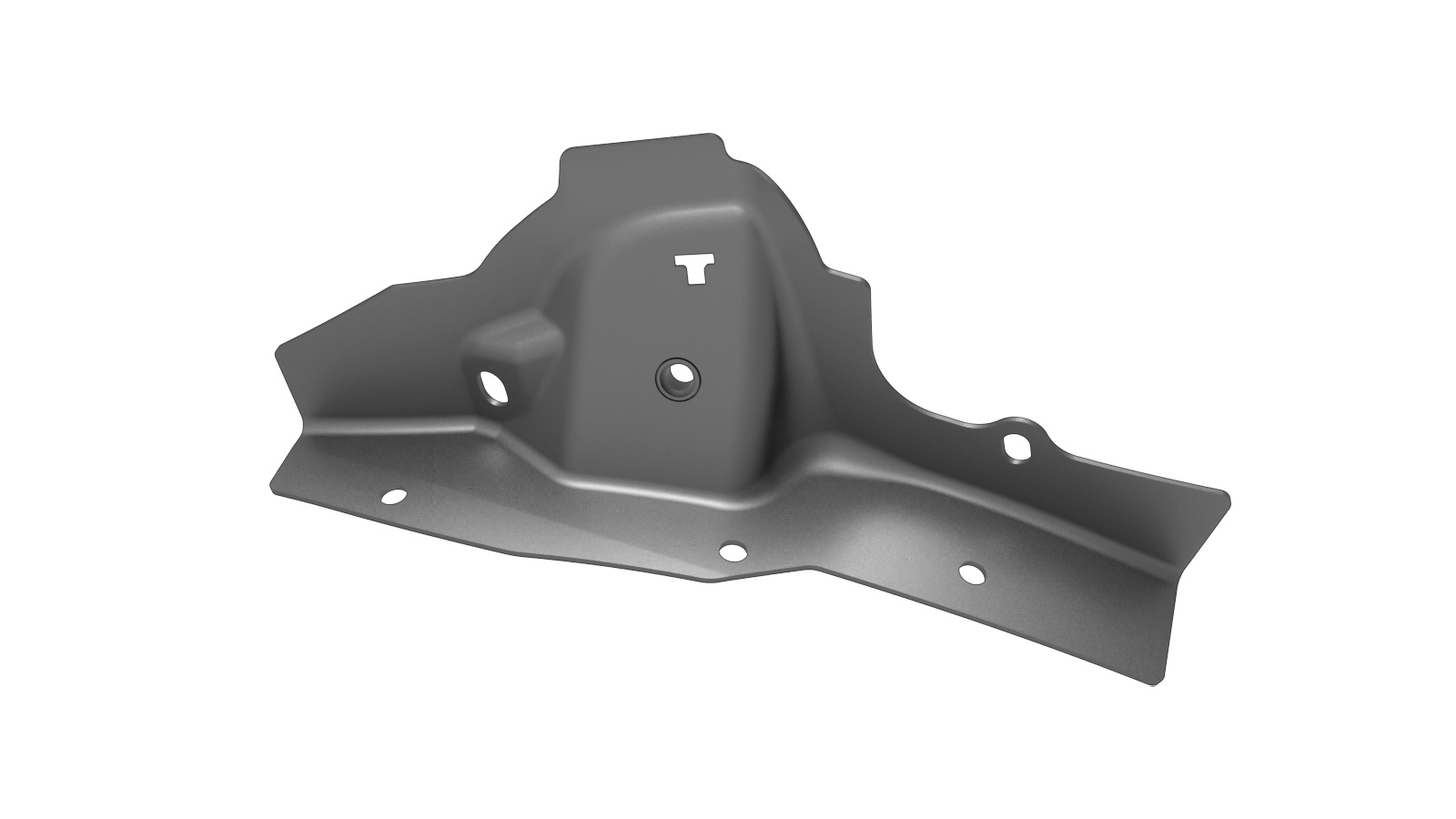

1 CONJUNTO DO PAINEL DO RETRATOR DA 2.ª FILA (reforço superior do nó traseiro (intermédio))
3 Rebite de flange estrutural
5 Parafuso, cabeça sextavada M8-1.25x16 Número de peça Tesla 1005582-00-A.
5 Porca HF M8X1.25 10-ZNAL-W Número de peça Tesla 2007088.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

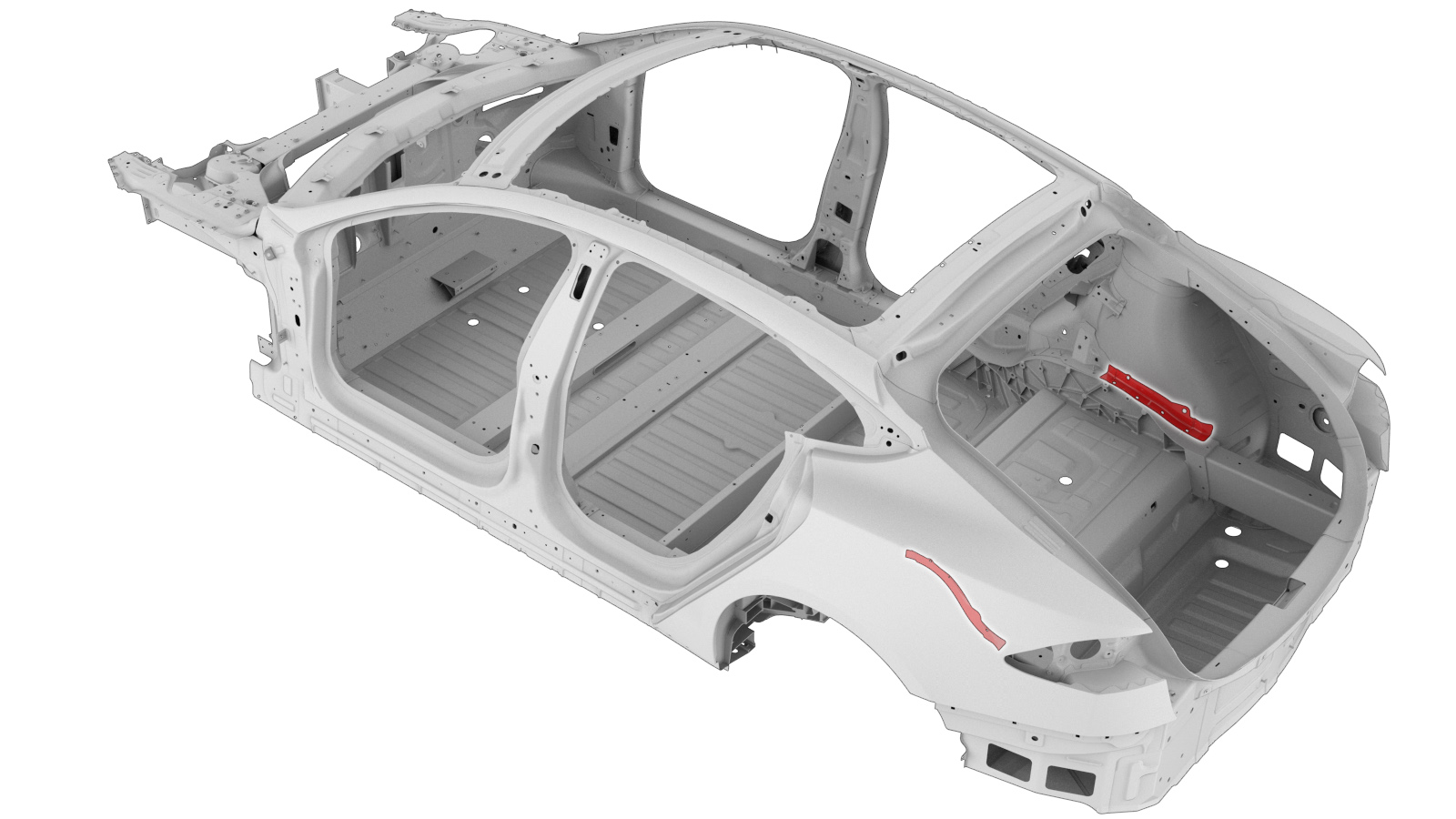

  1. Retire o Reforço superior do nó traseiro (dianteiro).

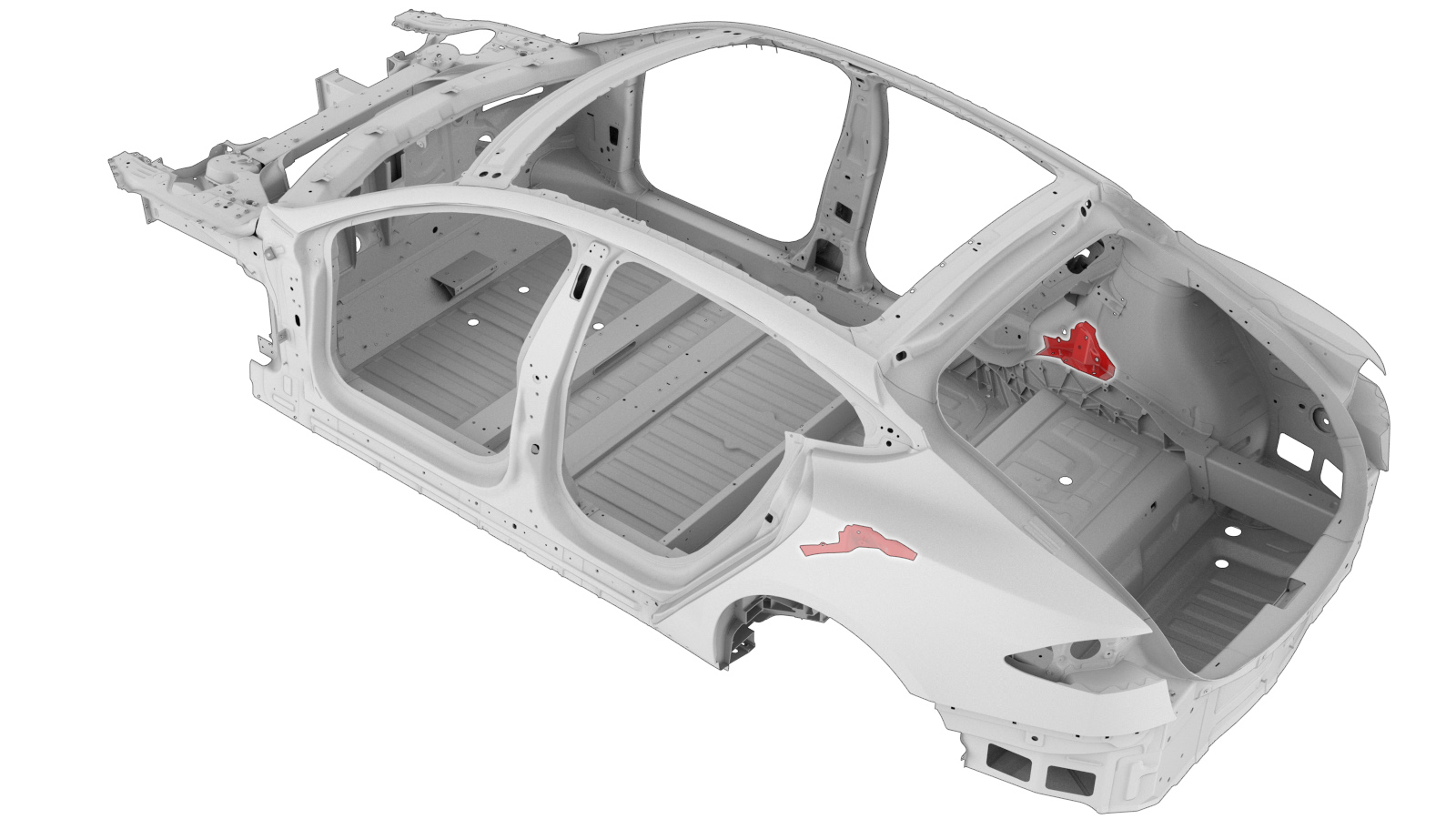

  2. Retire o Reforço superior do nó traseiro (traseiro).

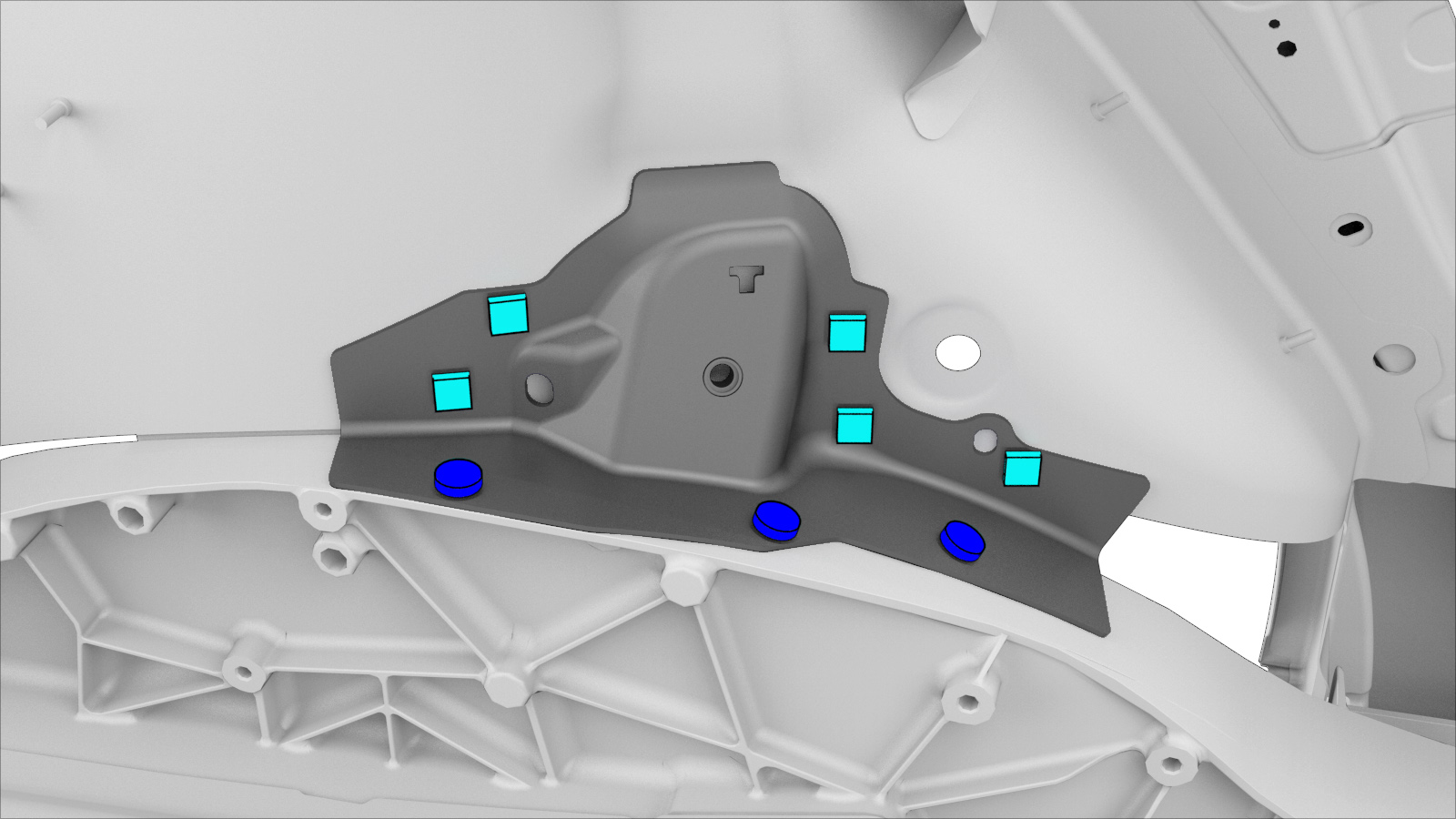

  3. Remova o componente original.
    ou rebites estruturais de fábrica

    ou rebites de soldadura de alumínio

  4. Prepare a instalação.
    ou rebites de flange estruturais, 6,5 mm

    ou parafusos, cabeça sextavada

    Porca

  5. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  6. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 25 Nm.
  7. Instale o Reforço superior do nó traseiro (dianteiro).
  8. Instale o Reforço superior do nó traseiro (traseiro).
  9. Realize quaisquer operações pós-reparação necessárias.
