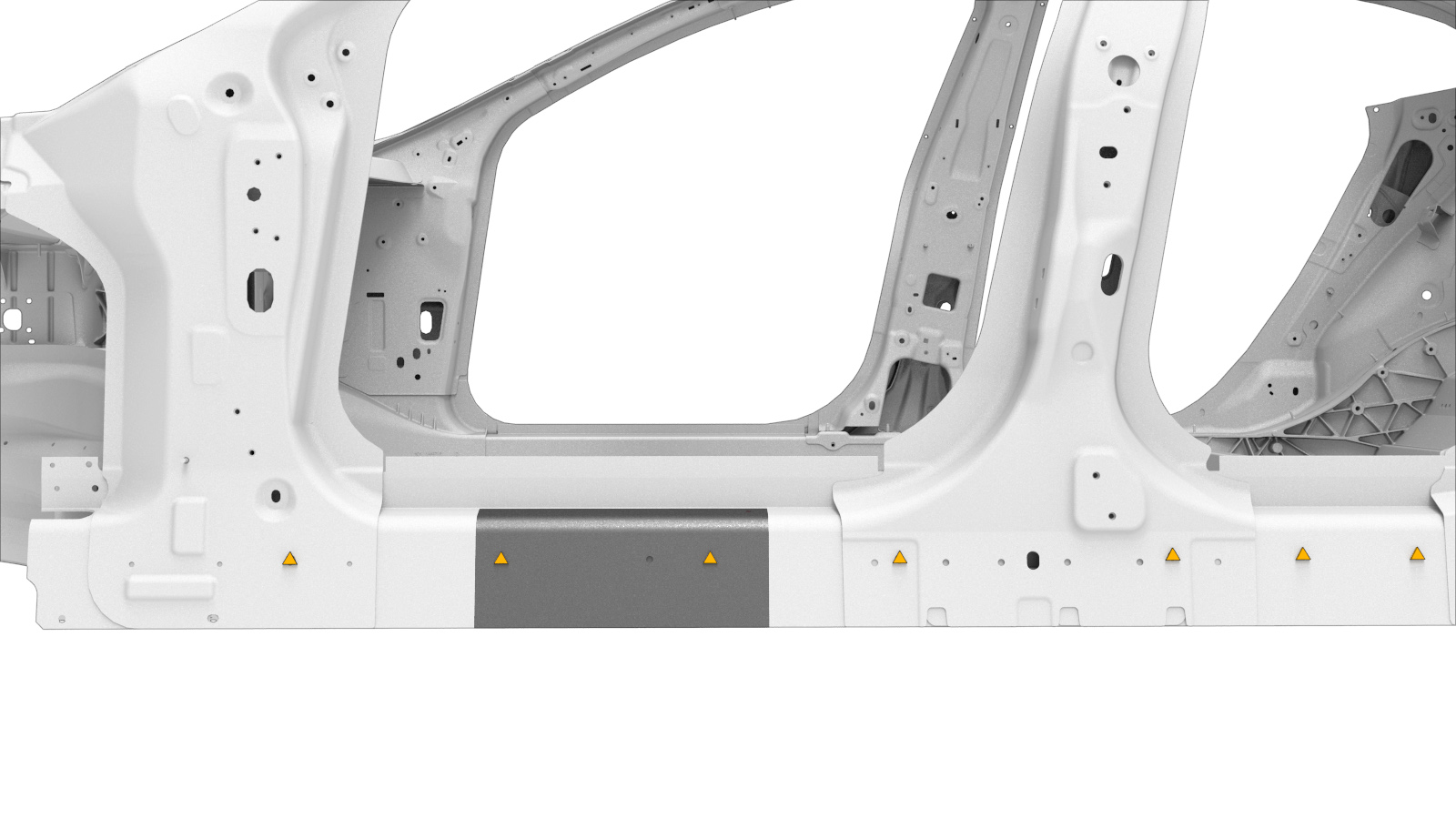

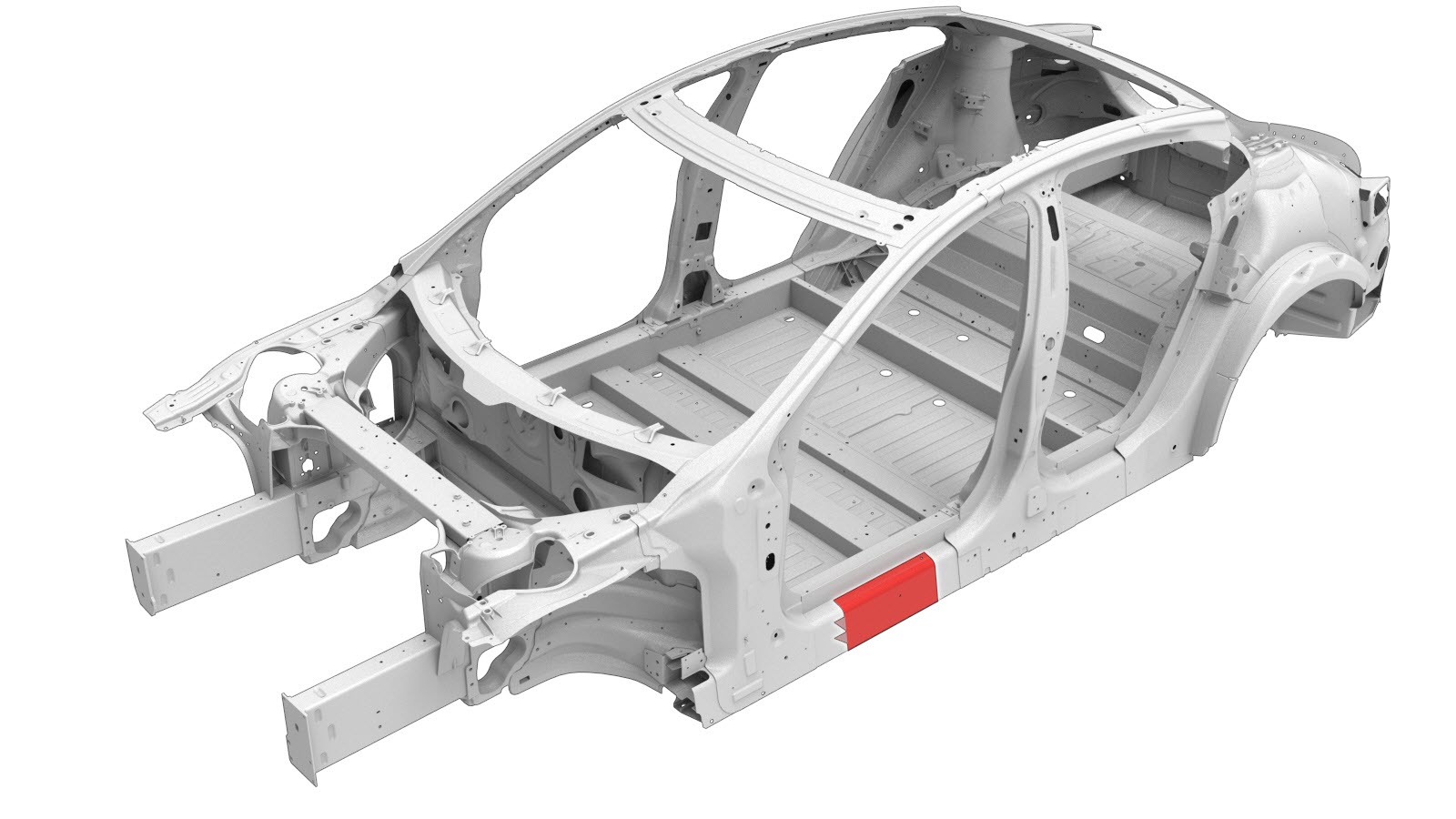

Soleira (secção externa)

Informação sobre a reparação

  • Este procedimento de reparação pode ser utilizado para reparar danos em qualquer área da parte exterior da soleira lateral até 374 mm de comprimento. Se a área danificada tiver um comprimento superior a 374 mm, não é possível reparar a parte exterior da soleira lateral: substitua a soleira lateral com o procedimento Soleira (completa).
  • Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para reparação da soleira para obter mais informações.

  • Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
  • Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças

Quantidade Descrição Imagem/Notas

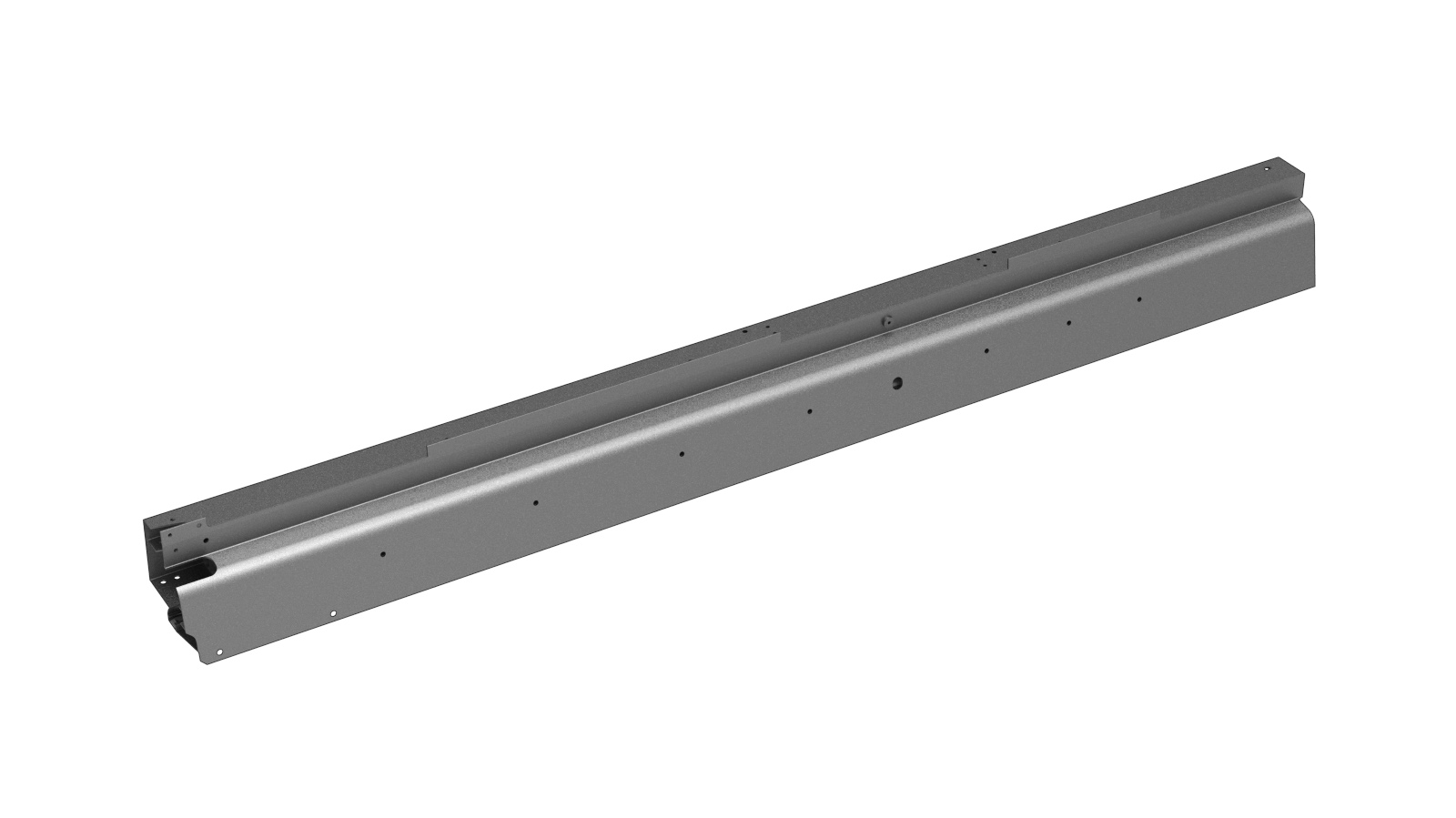

1 ASY SIDE SILL (conjunto da soleira)
1 CHAPA DE APOIO DA CÉLULA INTERMÉDIA – 510 MM (chapa de apoio da célula intermédia)
1 CHAPA DE APOIO DA CÉLULA INFERIOR (placa de reforço da célula inferior)
13 Rebite estrutural de resistência elevada, 6,5 mm
58 Rebite embutido estrutural, 6,5 mm
17 Rebite estrutural, 6,5 mm, médio
7 Porca de rebiteM6 – 1.00x3 Número de peça Tesla 2007016.
2 Porca de rebiteM8 – 1.25x16 Número de peça Tesla 1014282-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.

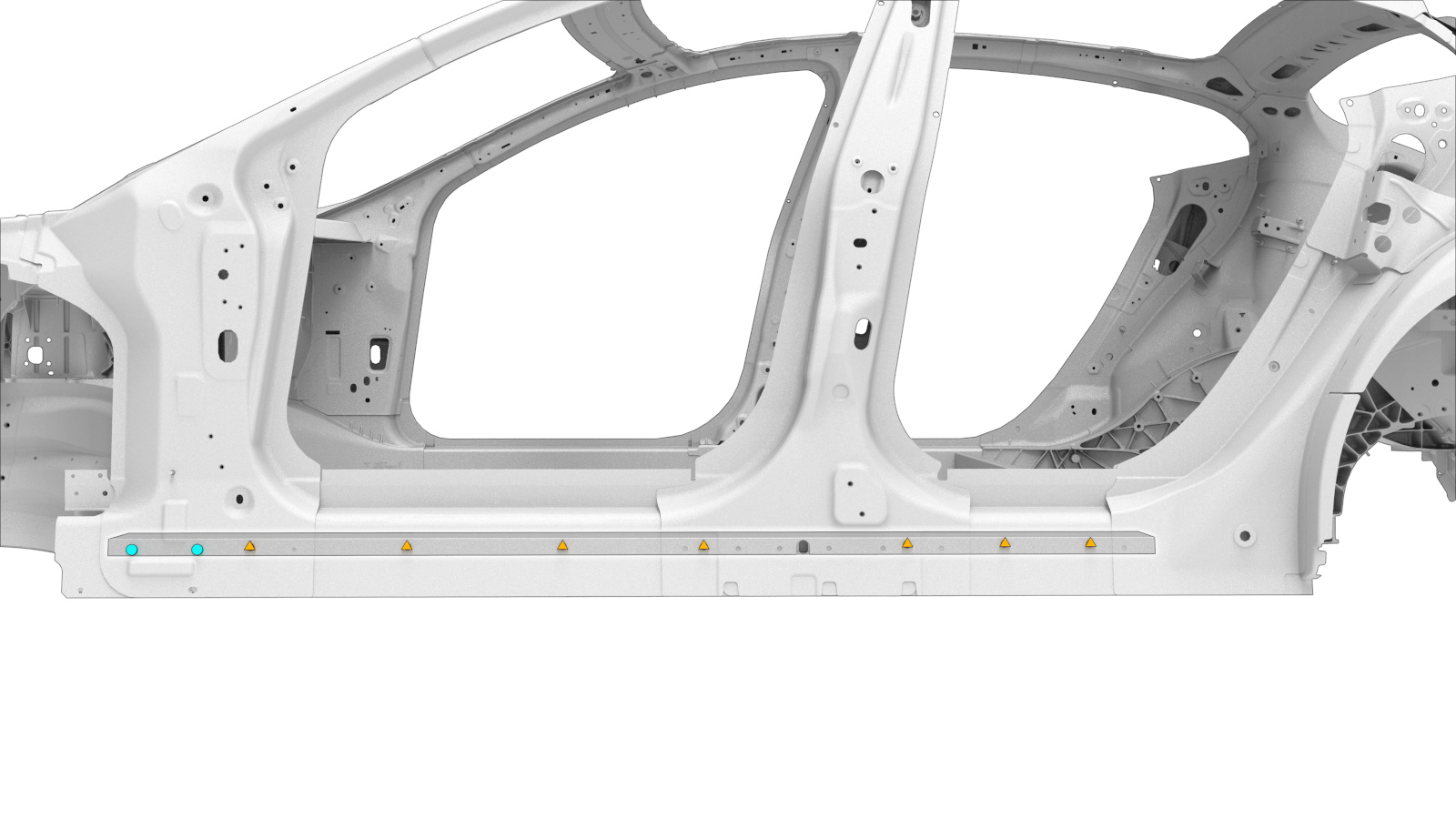

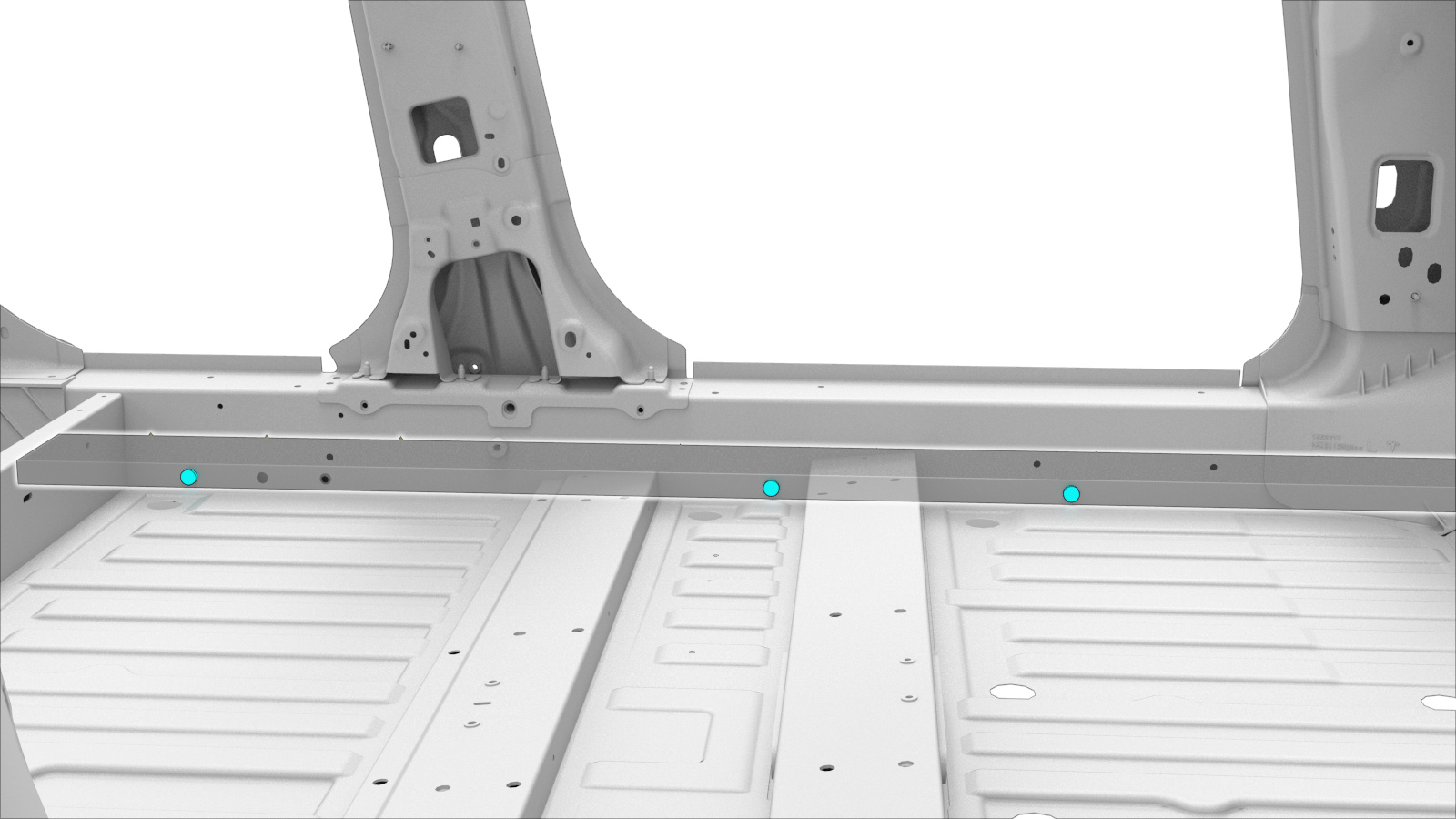

  2. Remova o encaixe da soleira.

    ou rebites estruturais de fábrica

    Porca de rebite

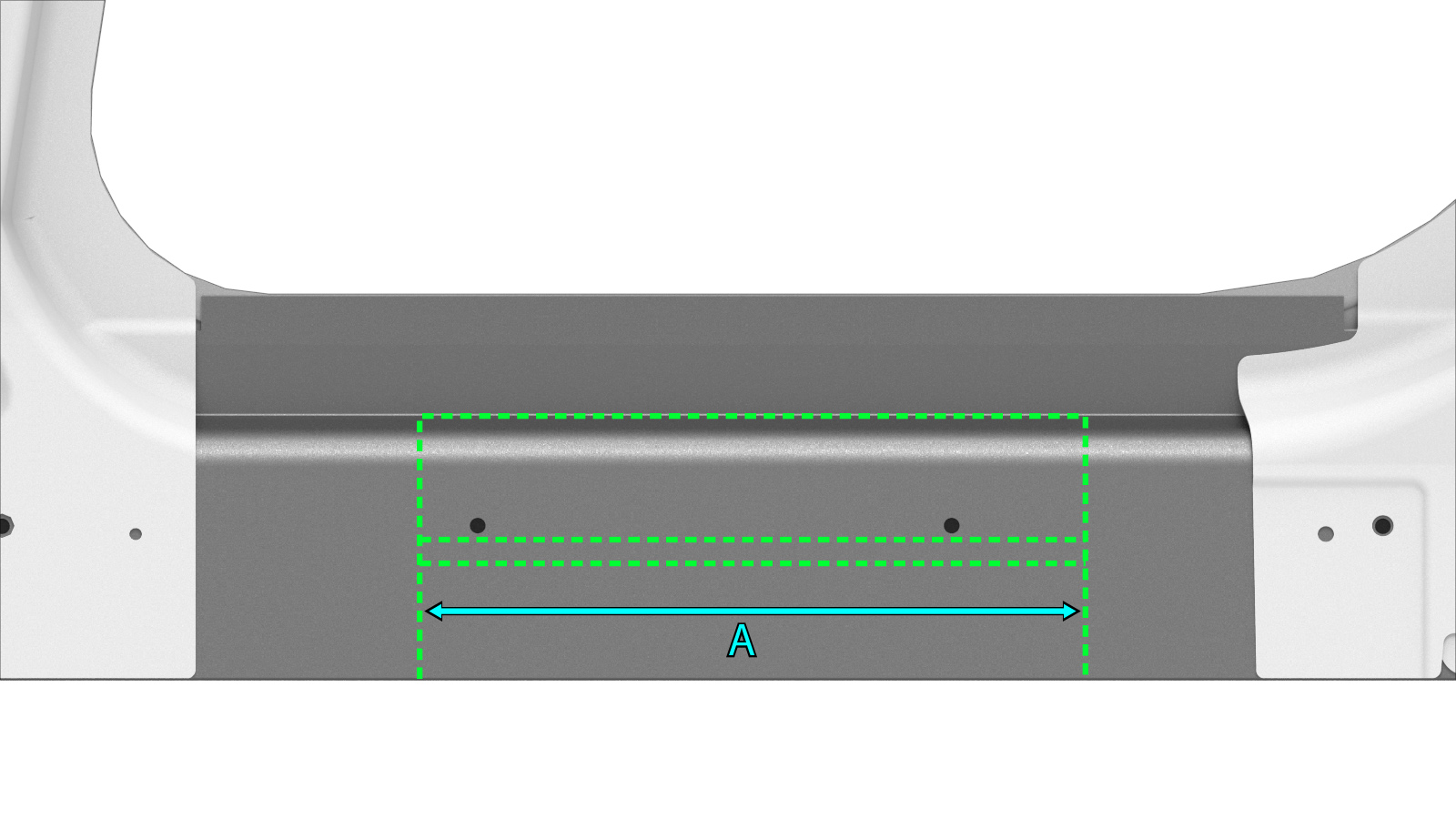

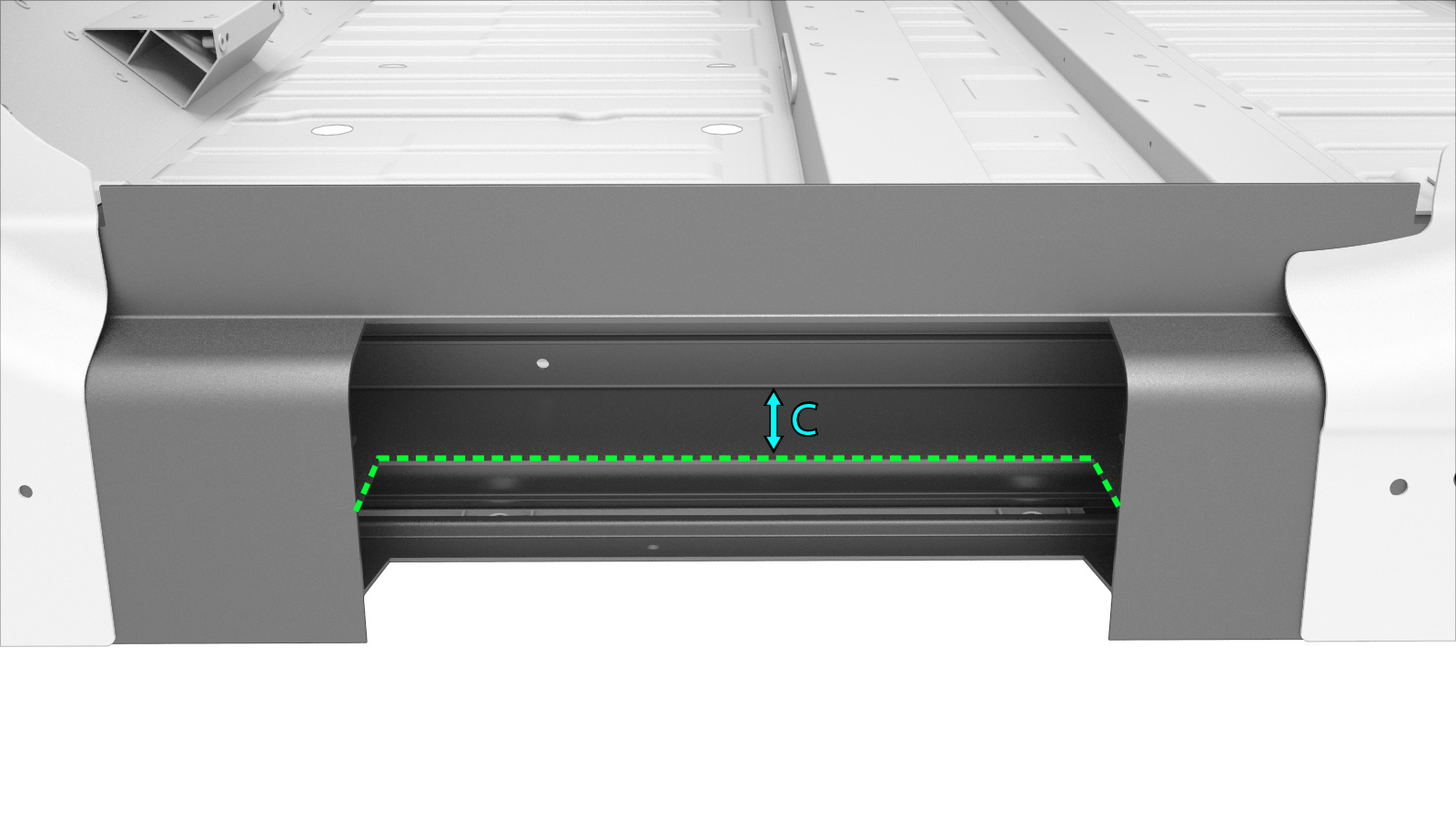

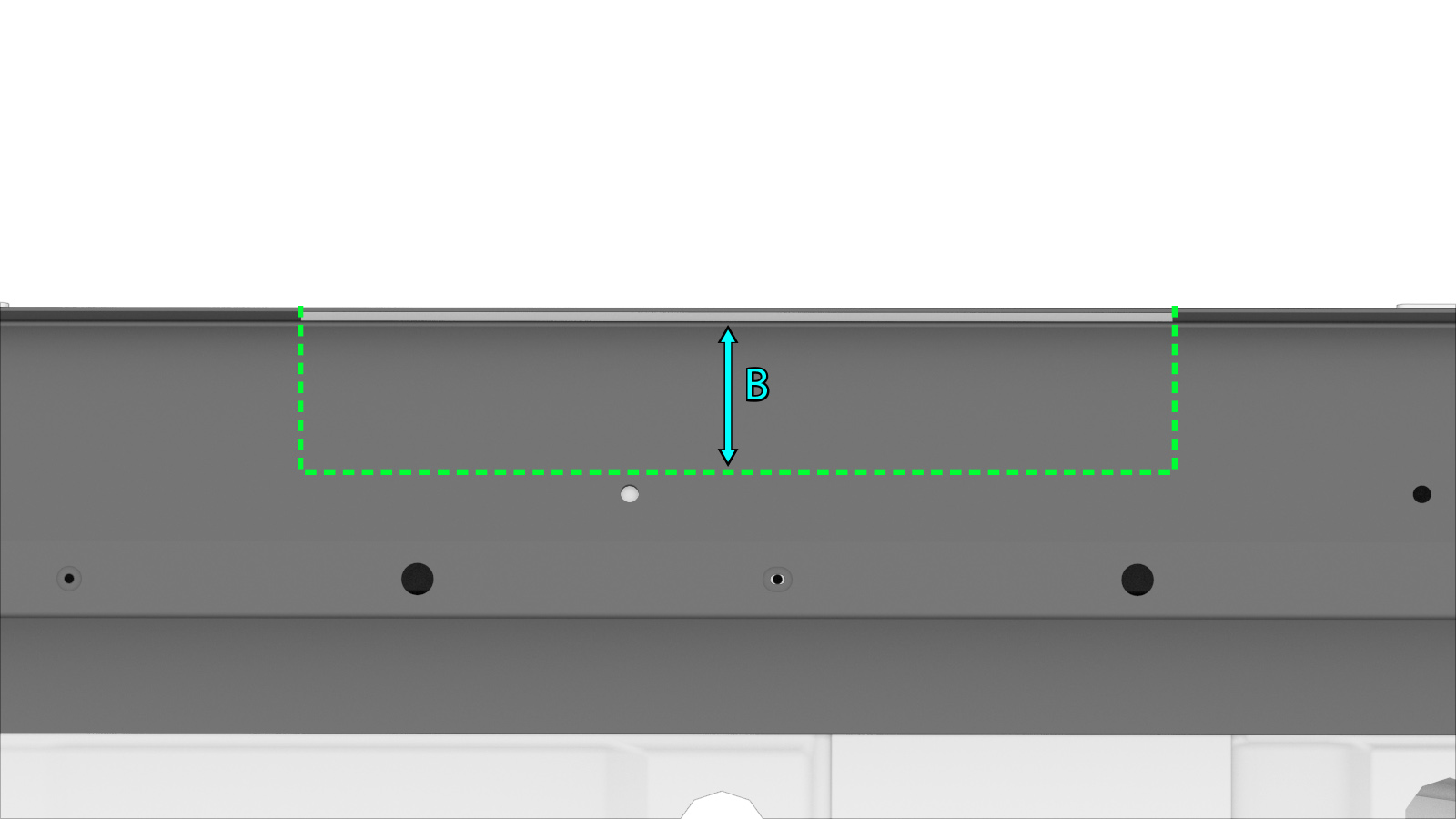

  3. Remova a área danificada do componente original.

    Linha de corte

    Ponto/linha de referência

    • A = Até 374 mm.
    • B = 57 mm.
    • C = 90 mm.

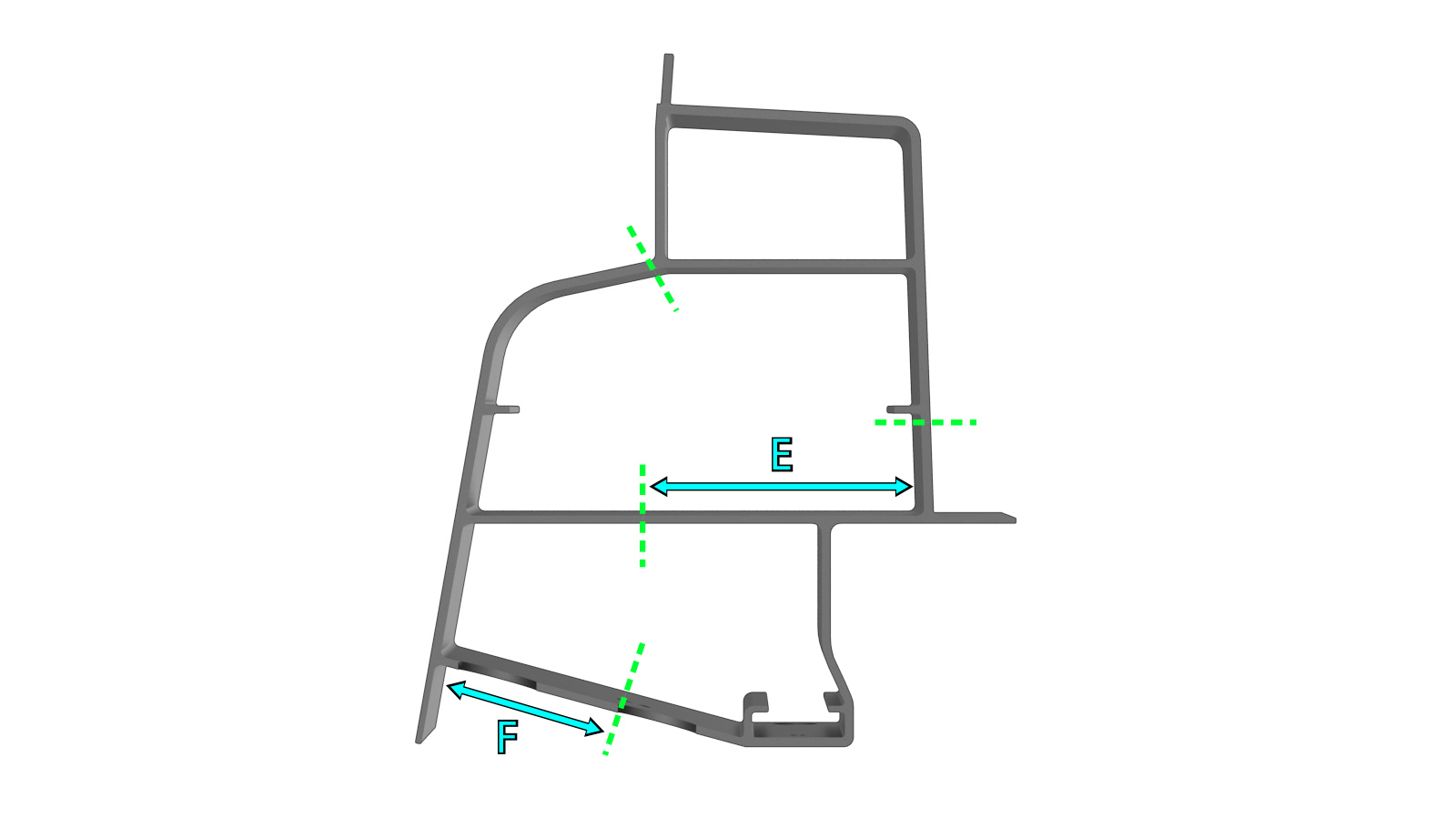

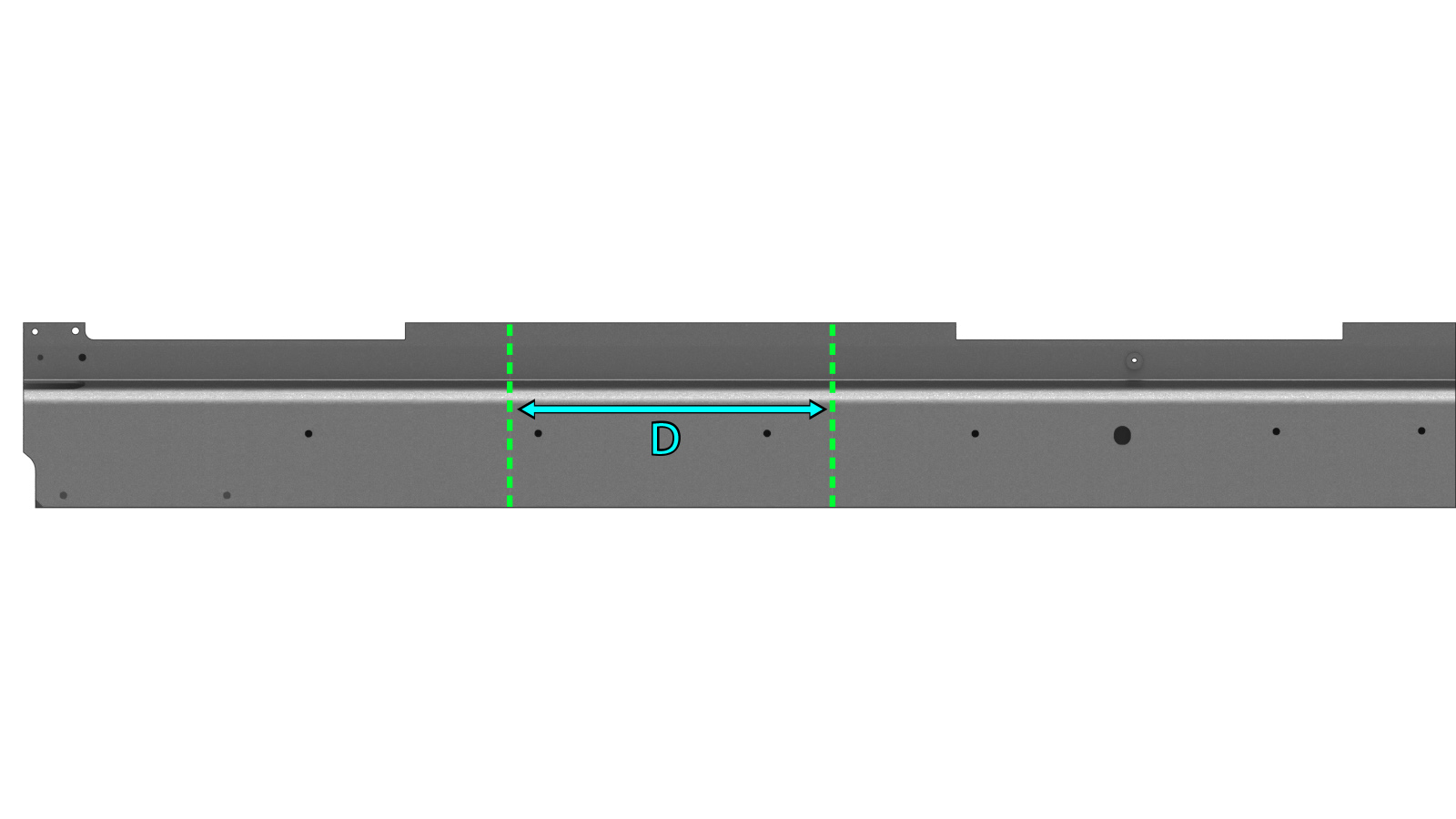

  4. Corte a nova ASY SIDE SILL para encaixar na área de reparação, a fim de criar o novo componente.

    Linha de corte

    Ponto/linha de referência

    • D = Até 374 mm (apare para encaixar na área de reparação)
    • E = 57 mm.
    • F = 90 mm.
  5. Corte a nova CHAPA DE APOIO DA CÉLULA INTERMÉDIA e a CHAPA DE APOIO DA CÉLULA INFERIOR com um comprimento 80 mm superior à área de reparação para criar chapas de apoio para a área de reparação.

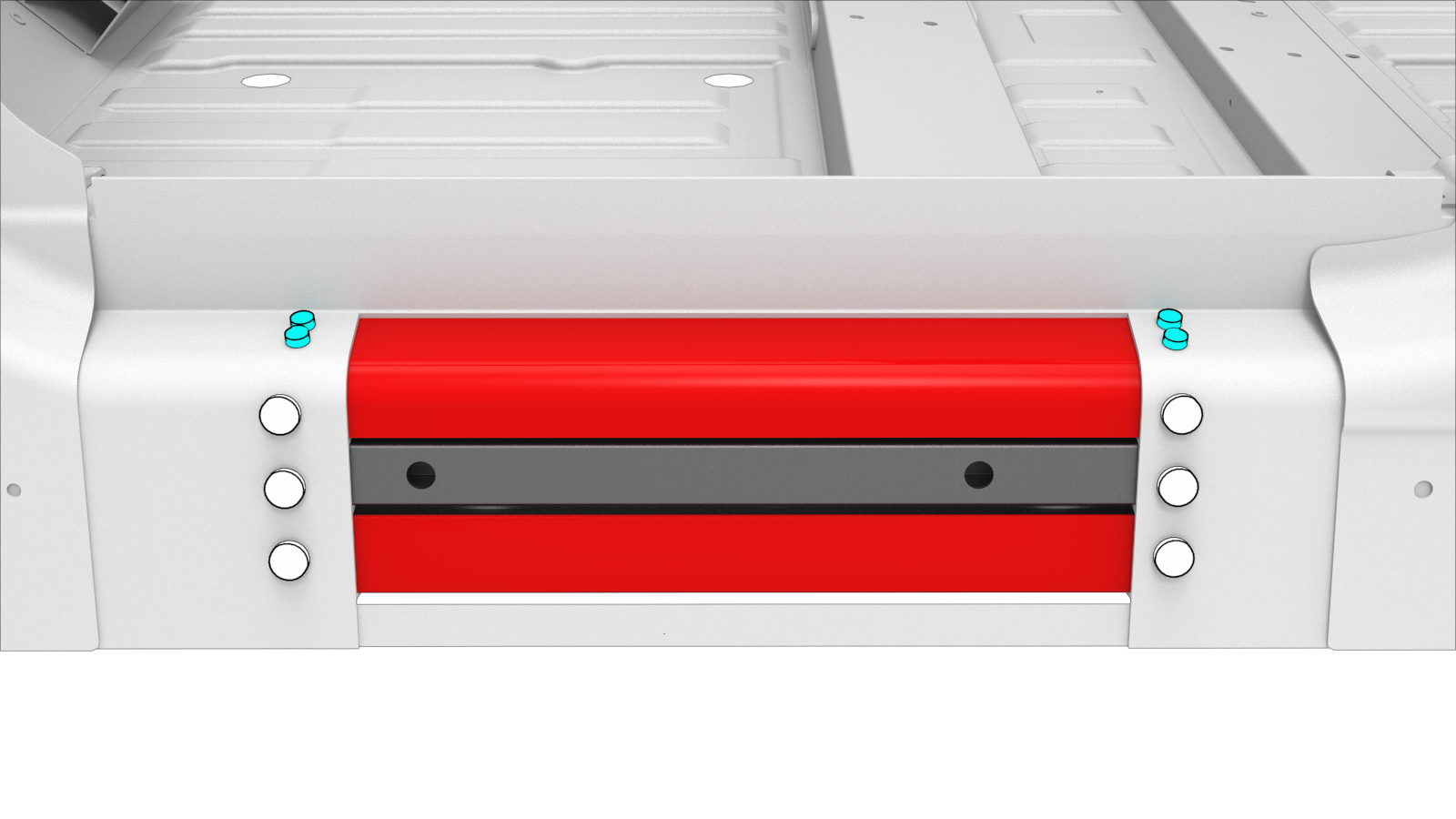

  6. Instale as chapas de apoio na área de reparação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites embutidos estruturais, 6,5 mm

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Ao instalar as chapas de apoio, deixe espaço adequado para instalar o encaixe da soleira.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consoante a localização da área de reparação, poderá ser necessário remover as porcas de rebite para uma base do macaco, a fim de instalar a chapa de apoio inferior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Caso as porcas de rebite de uma base do macaco tenham sido removidas para inserir e instalar a chapa de apoio inferior, instale porcas de rebite novas nesses locais após a instalação das chapas de apoio.
  7. Instale o encaixe da soleira.
    ou rebites estruturais, 6,5 mm, médios
    Informational PurposesAn informational icon, calling your attention
    Nota
    As placas de reforço têm de ser instaladas antes de posicionar o encaixe da soleira para instalação.

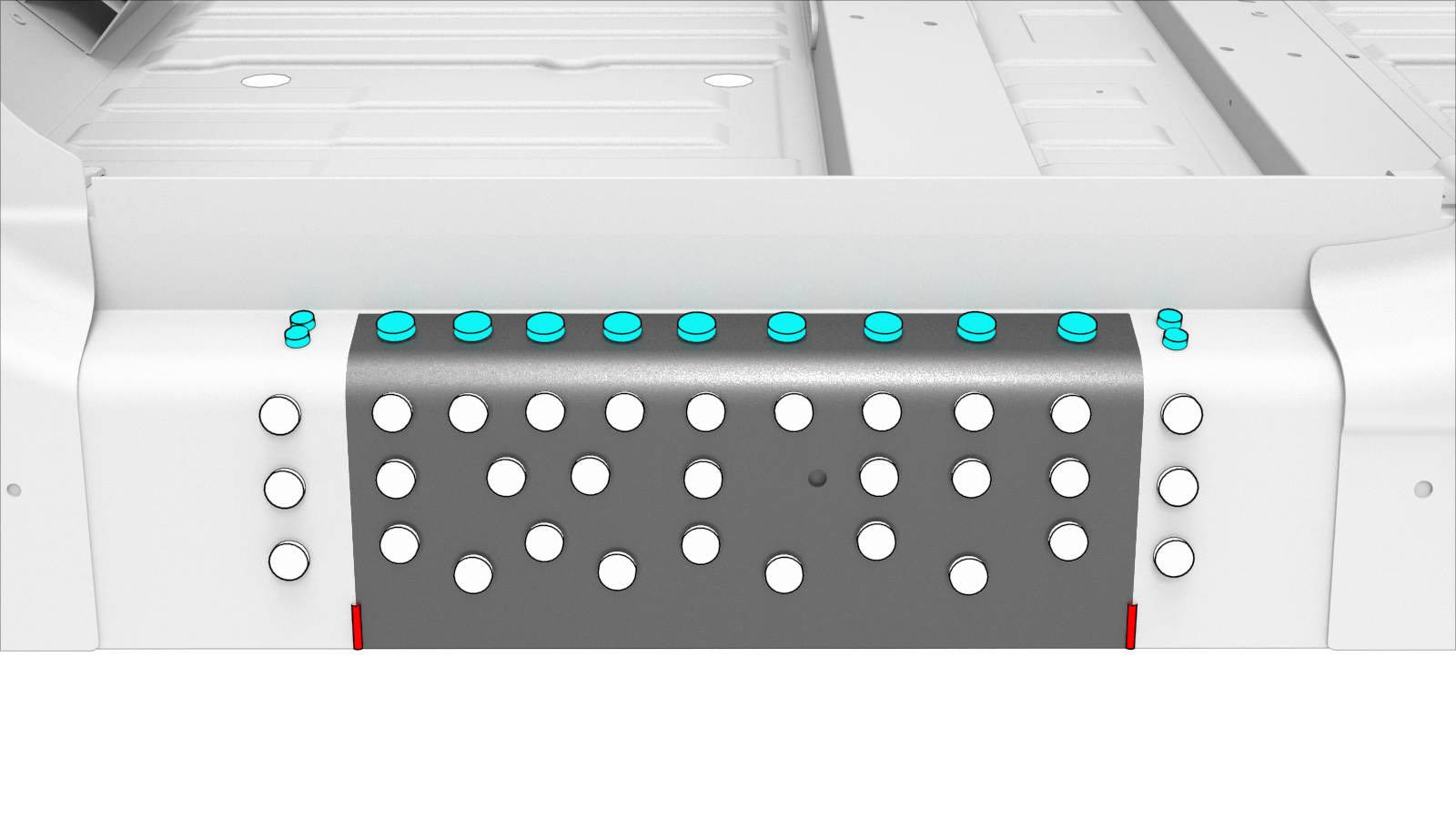

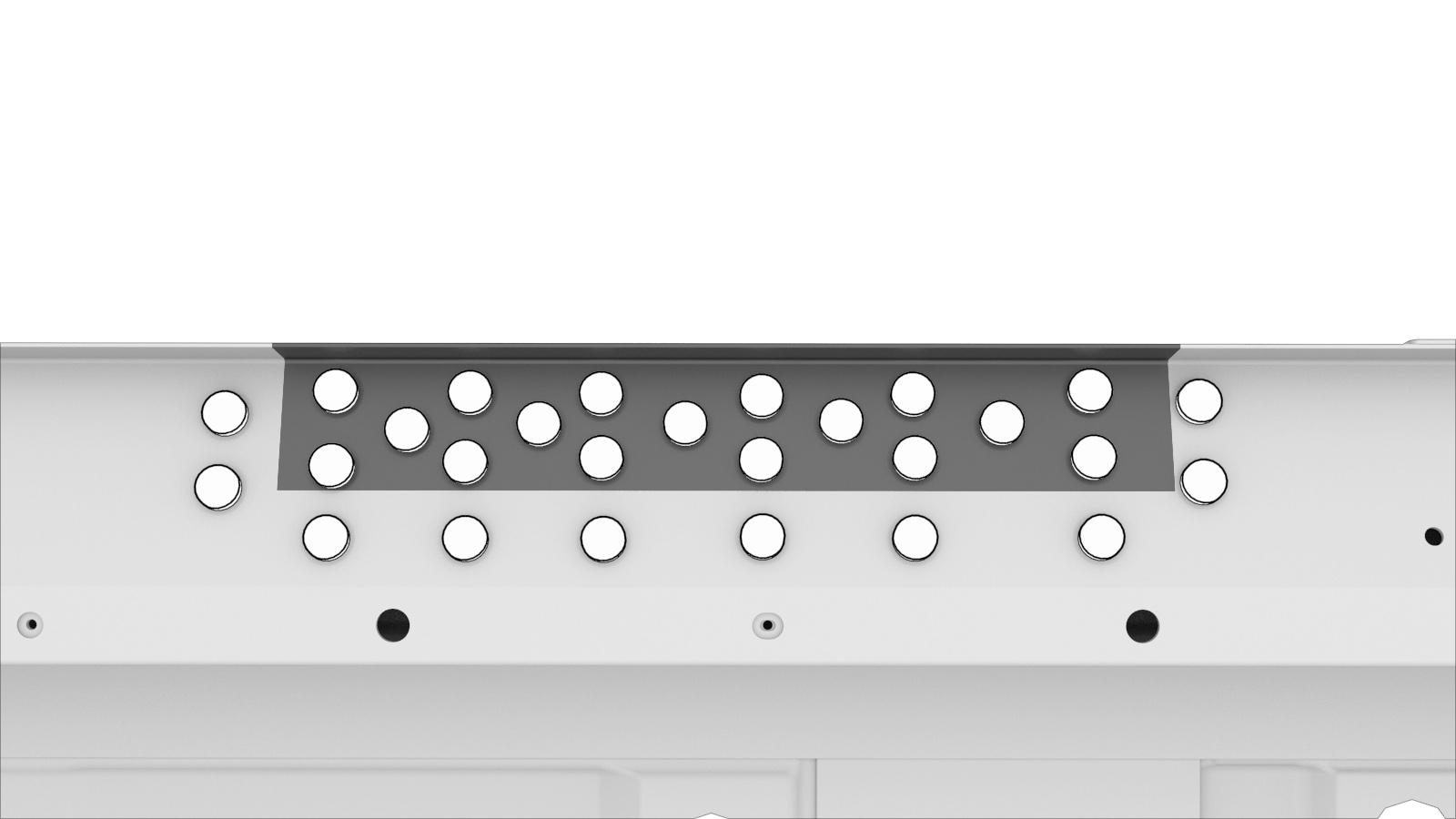

  8. Prepare a instalação.
    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites embutidos estruturais, 6,5 mm

    Soldadura GMA

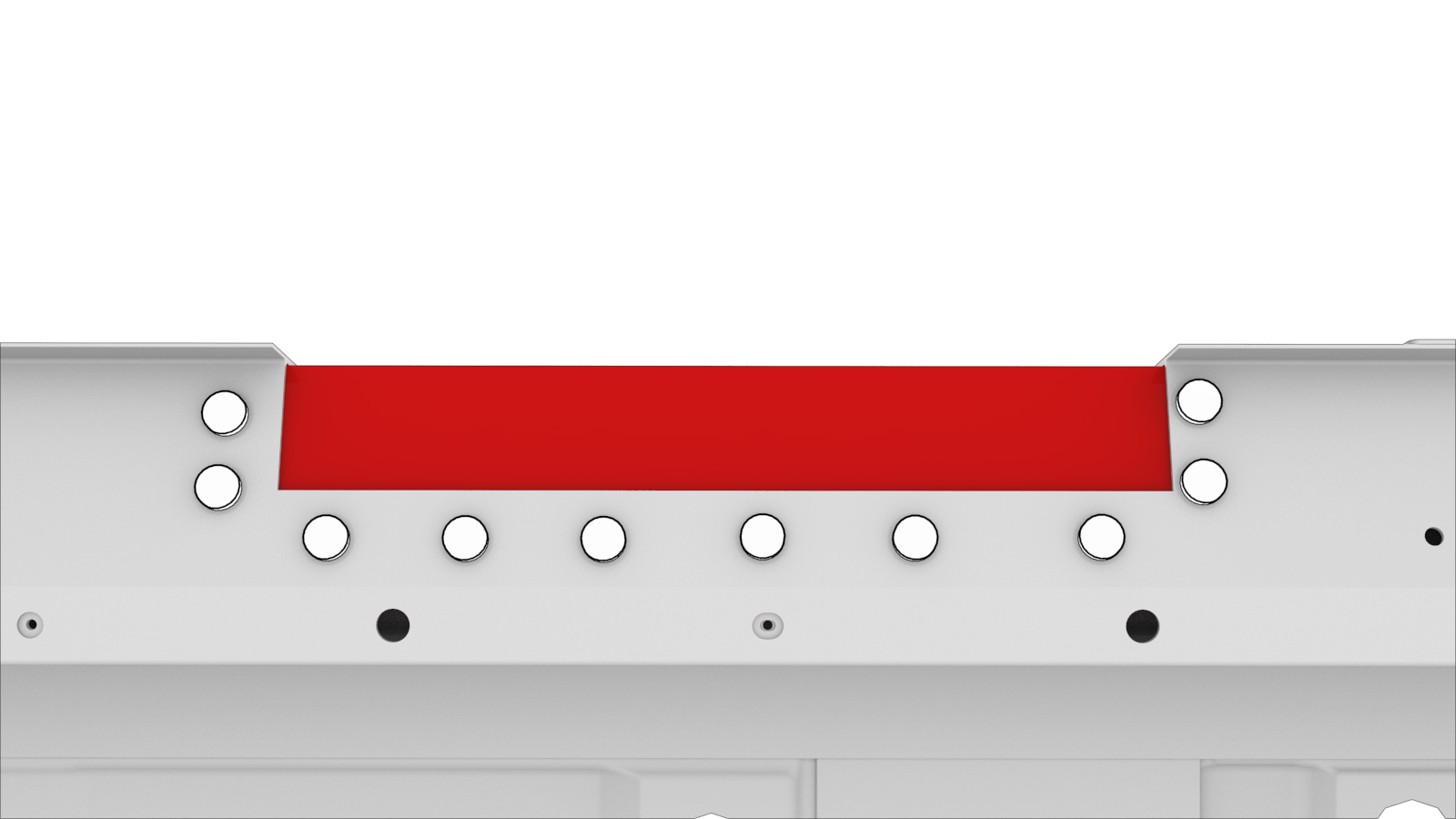

  9. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  10. Instale o novo componente ou componentes.
  11. Efetue a soldadura GMA.
    Soldadura GMA
    Informational PurposesAn informational icon, calling your attention
    Nota
    Lime as soldaduras até ficarem niveladas com o painel.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
  12. Instale os fixadores, conforme indicado.
    Porca de rebite
  13. Instale a parte do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
  14. Realize quaisquer operações pós-reparação necessárias.
