Conjunto do tejadilho

Informação sobre a reparação

  • Este procedimento destina-se ao tejadilho sólido. Utilize o procedimento 24102002 do manual de manutenção para o conjunto do tejadilho panorâmico ou o procedimento 10205002 do manual de manutenção para o tejadilho de vidro.
  • Este procedimento abrange a remoção e substituição e a remoção e instalação do conjunto do tejadilho.
  • Esta reparação pode ser executada com o para-brisas, porta da bagageira e forro do teto nos devidos lugares.
  • Consulte Produtos químicos aprovados para obter uma lista de produtos de espuma aprovados e adesivos estruturais.
  • Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
  • Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças

Quantidade Descrição Imagem/Notas

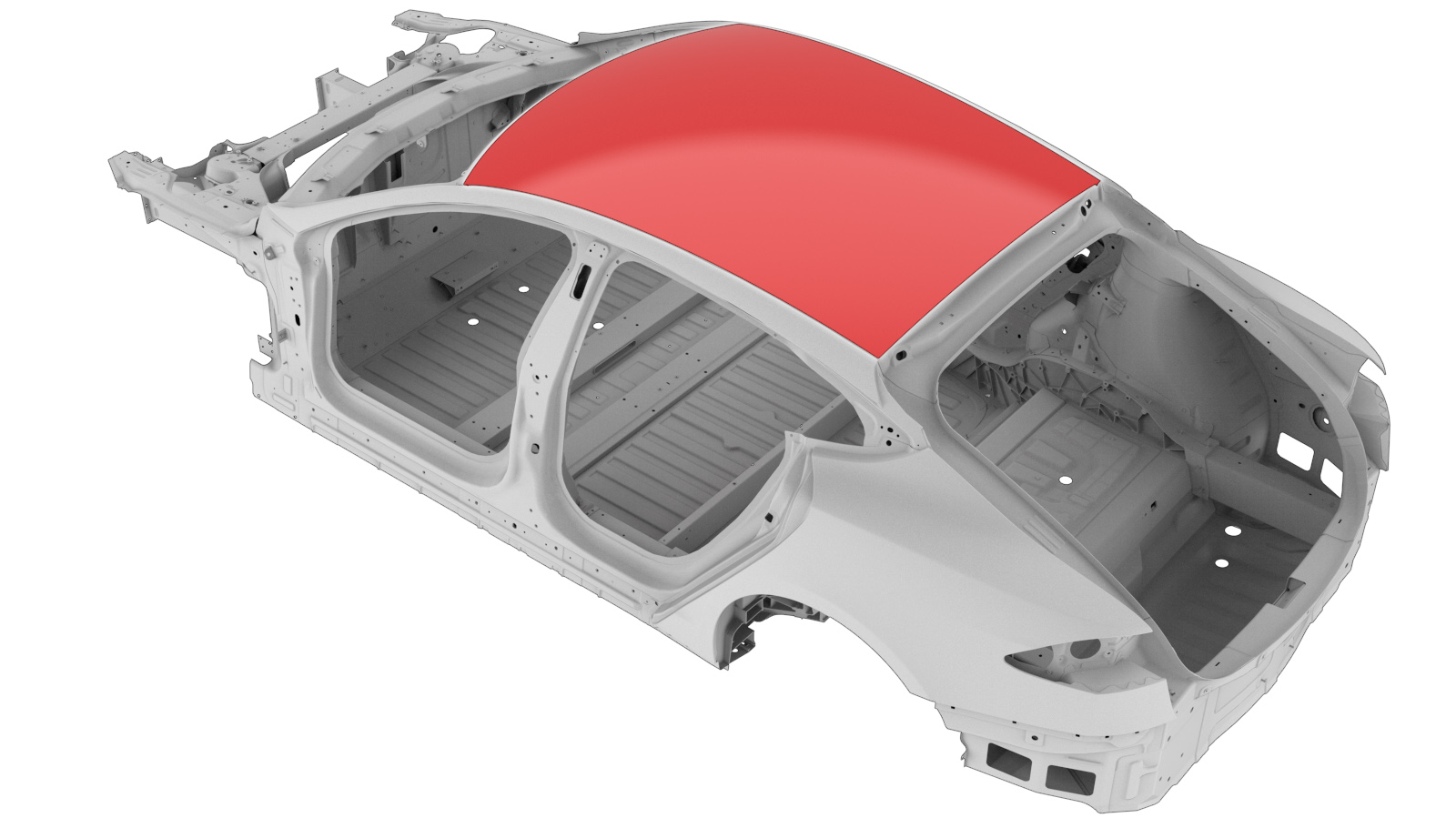

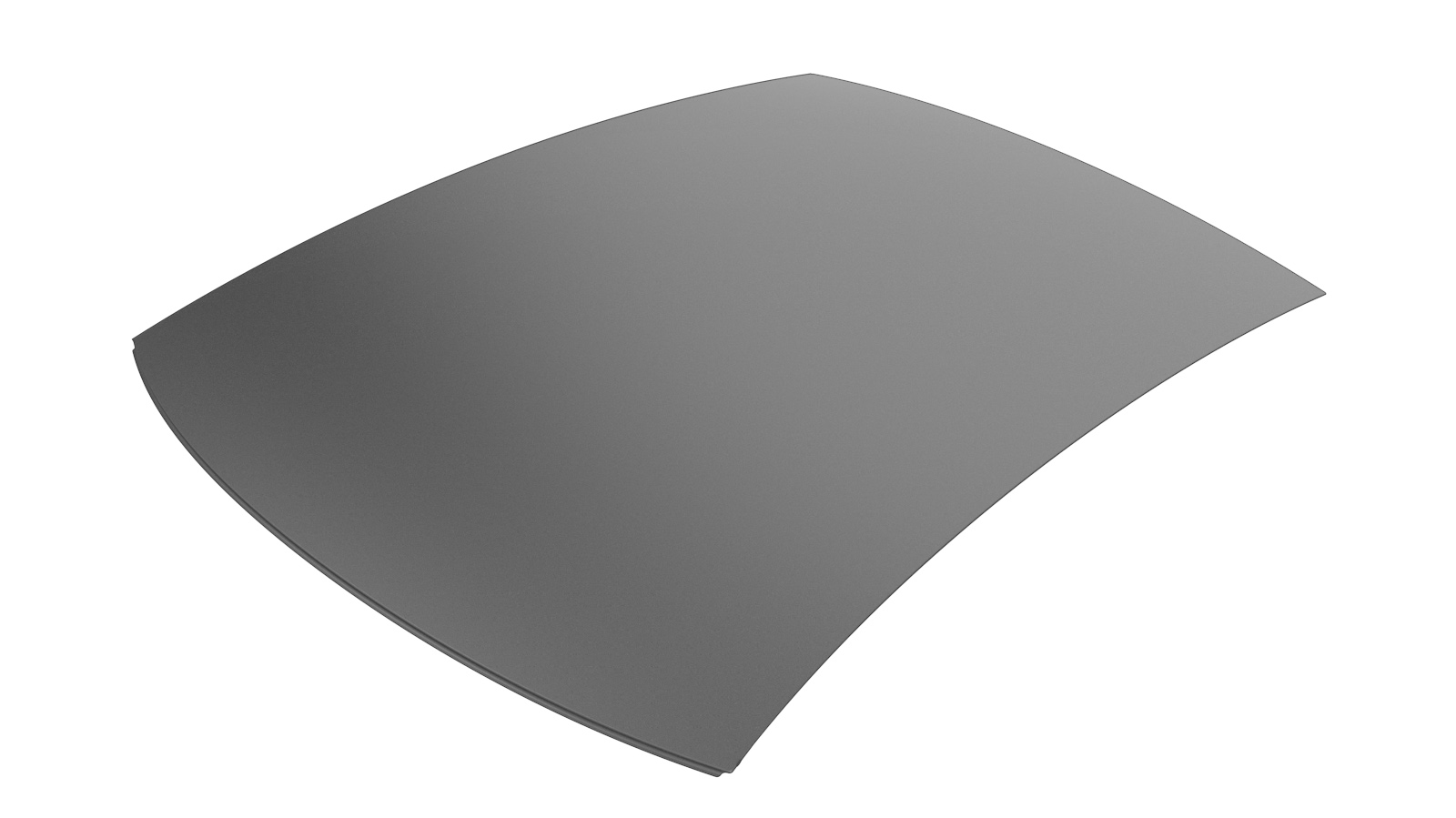

1 CONJUNTO DO TEJADILHO COMPLETO (conjunto do tejadilho)
4 PELÍCULA DE BUTILO, 300 x 150, 2 MM ESPESSURA
2 VEDANTE, ACABAMENTO EXTERIOR, BASE DO TEJADILHO (vedante do acabamento exterior)
7 ESPAÇADOR DIANTEIRO DA BASE DO TEJADILHO
4 ESPAÇADOR TRASEIRO DA BASE DO TEJADILHO
1 Primário Dow BETAPRIME™ 5504G
Conforme necessário Dow BETASEAL™ Express Vedante de uretano Adquirir localmente. Não disponíveis junto da Tesla.

Estes números de peças encontravam-se atualizados no momento em que foram publicados. Utilize a revisão indicada ou posterior, a menos que especificado em contrário no manual de peças.

Procedimento de reparação

  1. Remova o componente original.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Evite cortar os componentes subjacentes ao cortar o vedante de uretano.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se realizar a remoção e instalação do conjunto do tejadilho, é utilizada uma ferramenta especial: o sistema de remoção de fio de uretano Equalizer Python (ou uma ferramenta equivalente). O técnico que utilizar esta ferramenta deve ter a devida formação e certificação.
    Corte o vedante de uretano para soltar o conjunto do tejadilho dos seguintes componentes:
    1. Painel traseiro
      Informational PurposesAn informational icon, calling your attention
      Nota
      Existe uma pequena parte no meio do painel traseiro que está ligeiramente acima do resto do painel traseiro. Ao cortar o vedante de uretano nessa área, tenha cuidado para evitar cortar a secção elevada do painel traseiro.
    2. Painel dianteiro
      Warning IconA warning icon, calling your attention to a possibly risky situation
      CUIDADO
      O painel dianteiro está ligeiramente mais elevado no meio do que nos lados. Ao cortar o vedante de uretano, tenha cuidado para evitar cortar o painel dianteiro.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      CUIDADO
      Ao remover a secção dianteira do conjunto do tejadilho, certifique-se de que não danifica o para-brisas.
    3. Calhas do tejadilho
  2. Remova o vedante de uretano restante do veículo como preparativo para o novo vedante de uretano durante a instalação.

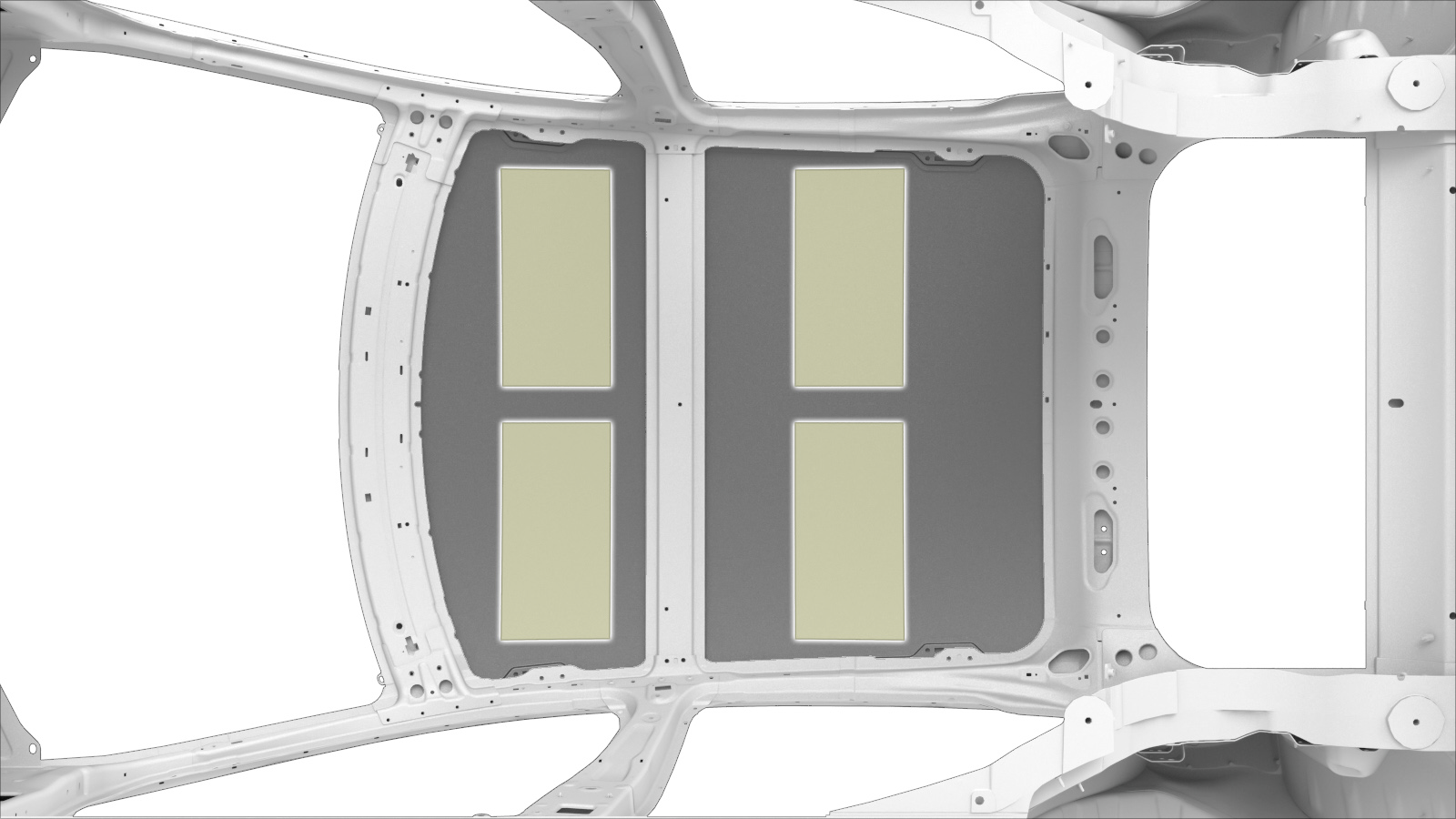

  3. Instale as películas de butilo no novo conjunto do tejadilho, na disposição ilustrada (películas de butilo apresentadas a cinzento claro).
  4. Instale os vedantes do acabamento exterior.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Os vedantes do acabamento exterior têm de ser corretamente instalados antes da aplicação do vedante de uretano.

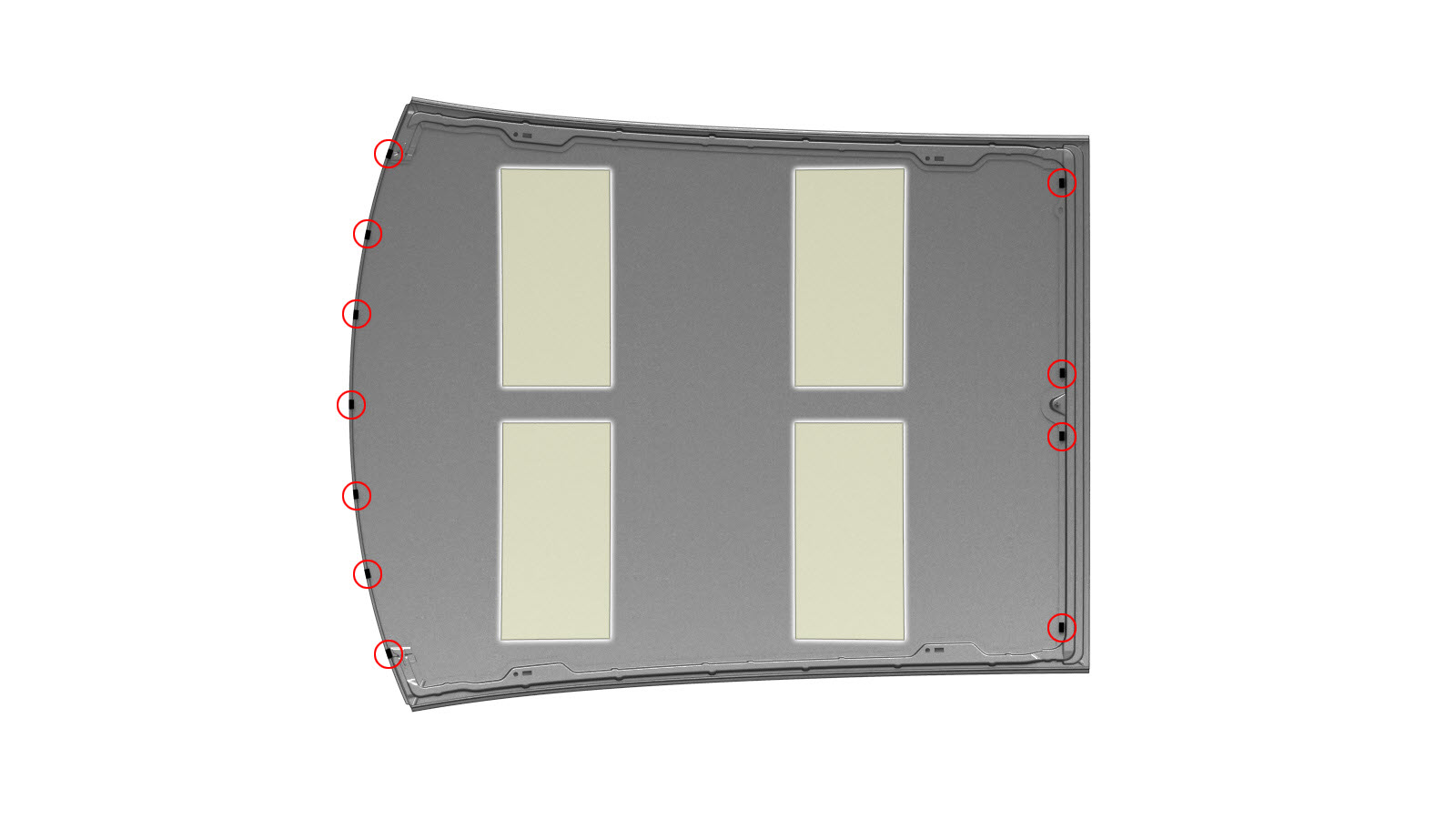

  5. Retire a parte de trás dos espaçadores do tejadilho e fixe-os ao conjunto do tejadilho nos locais indicados.
    • Espaçadores dianteiros (7 unidades)
    • Espaçadores traseiros (4 unidades)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Certifique-se de que os espaçadores não sobressaem das extremidades do conjunto do tejadilho. Caso contrário, serão visíveis após a instalação.
  6. Coloque o conjunto do tejadilho na devida posição e verifique o encaixe (reposicione ou apare os espaçadores do tejadilho, conforme necessário, para obter um encaixe adequado).
  7. Aplique primário a quaisquer superfícies expostas e áreas pintadas das superfícies de contacto no veículo e no conjunto do tejadilho.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    O vedante de uretano não adere corretamente às superfície pintadas. Prepare todas as superfícies pintadas no caminho da união antes de aplicar vedante de uretano.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Siga as instruções do fabricante do primário relativamente ao tempo de secagem. Não continue até o primário secar o suficiente.
  8. Aplique um cordão de vedante de uretano no veículo, por cima do caminho do uretano original.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Modifique os remendos de butilo e os espaçadores do tejadilho, conforme necessário (reposicionando-os ou aparando-os), para obter um encaixe correto e para corresponder à configuração original.
  9. Com o auxílio de outro técnico, coloque o conjunto do tejadilho no veículo e ajuste-o de forma a que as folgas sejam uniformes em todos os lados.
  10. Pressione o perímetro do conjunto do tejadilho para baixo para selar o vedante de uretano.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CUIDADO
    Tenha cuidado para não danificar os componentes envolventes ao pressionar o conjunto do tejadilho para baixo.
  11. Aplique fita ou pesos adequados (como sacos de areia) para manter o tejadilho no devido lugar enquanto o vedante de uretano seca.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Não conduza o veículo até o vedante de uretano secar. Consulte a documentação do fabricante para ver o período de tempo após o qual é seguro conduzir o veículo.
  12. Realize quaisquer operações pós-reparação necessárias.
