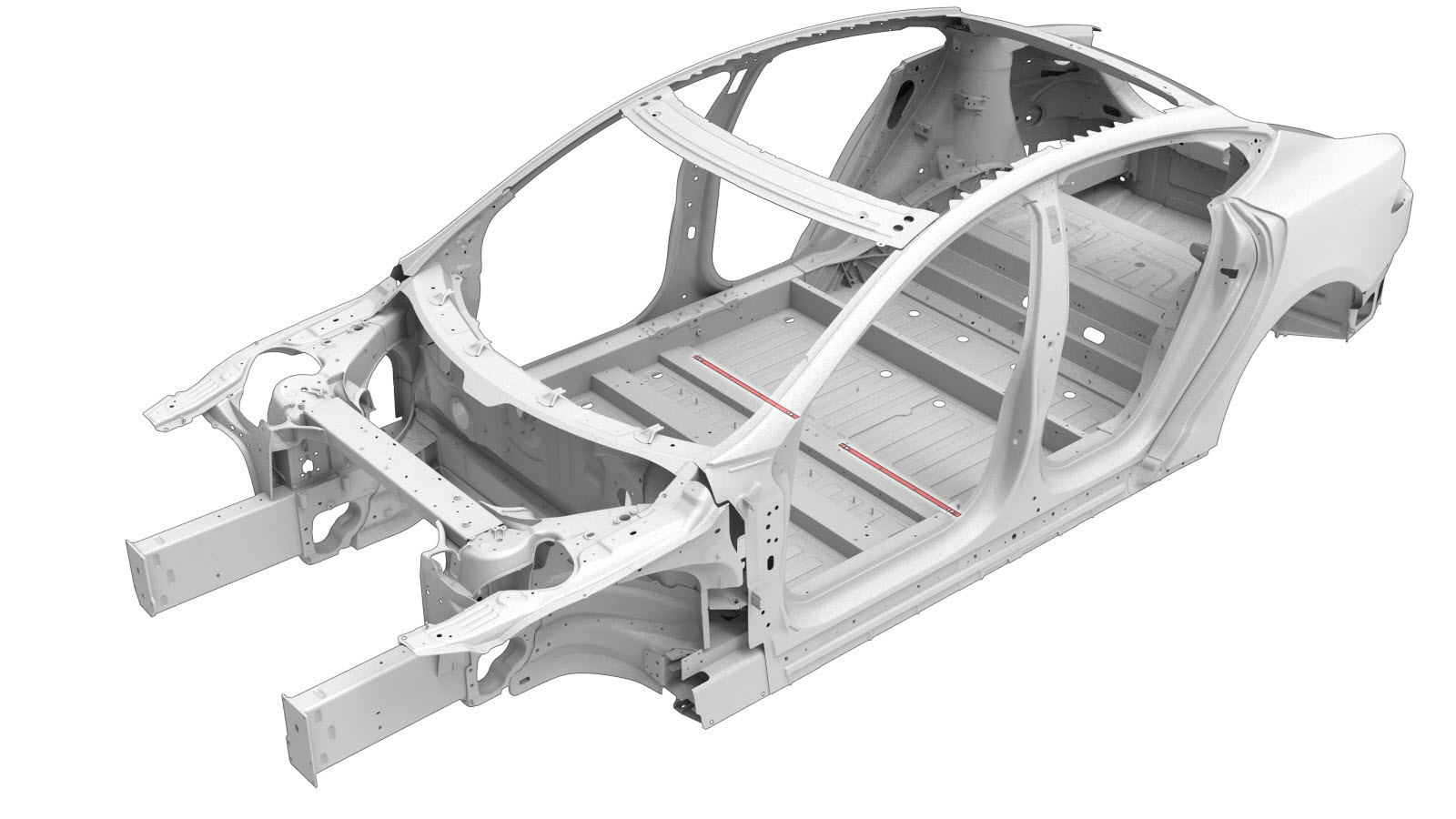

Substituição da porca de fluxo da bateria (intermédia)

Código de correção: 16010200102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

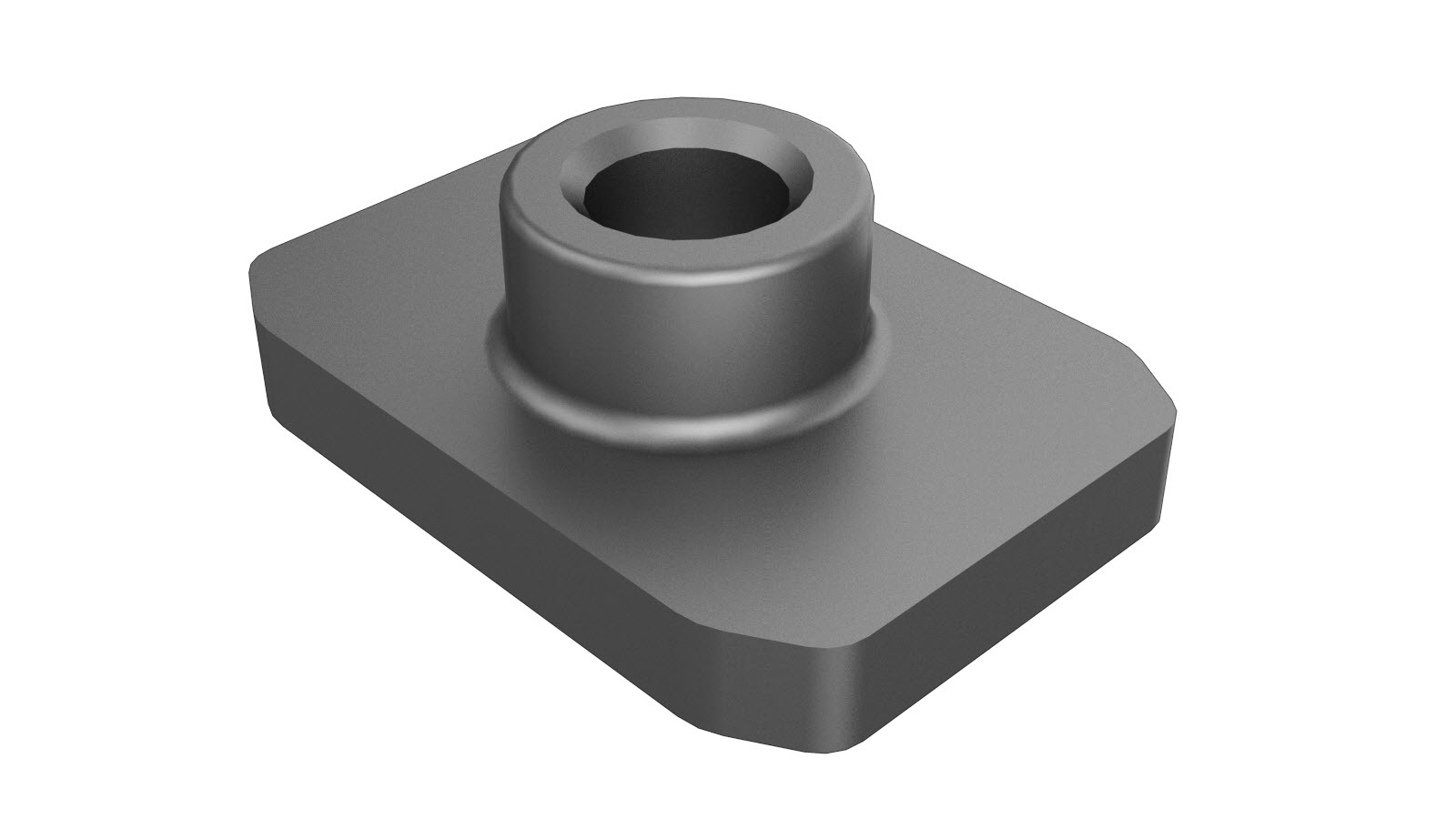

1 PORCA QUADRADA M8 (porca quadrada)

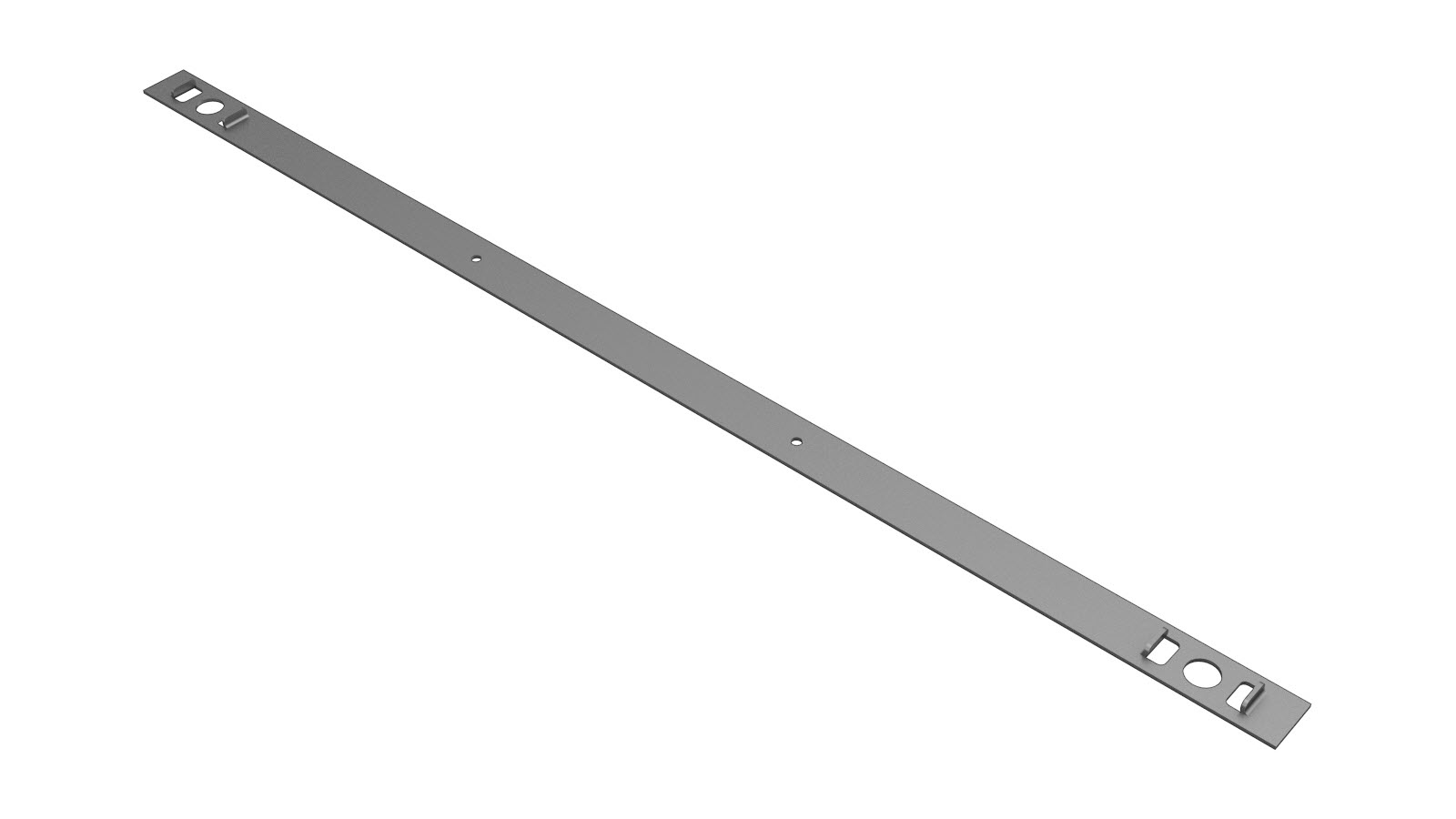

1 CALHA-GUIA DO FIXADOR (calha do fixador)
2 Rebites cegos
1 REMENDO DE PELÍCULA DE BUTILO 50x50x1 mm

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

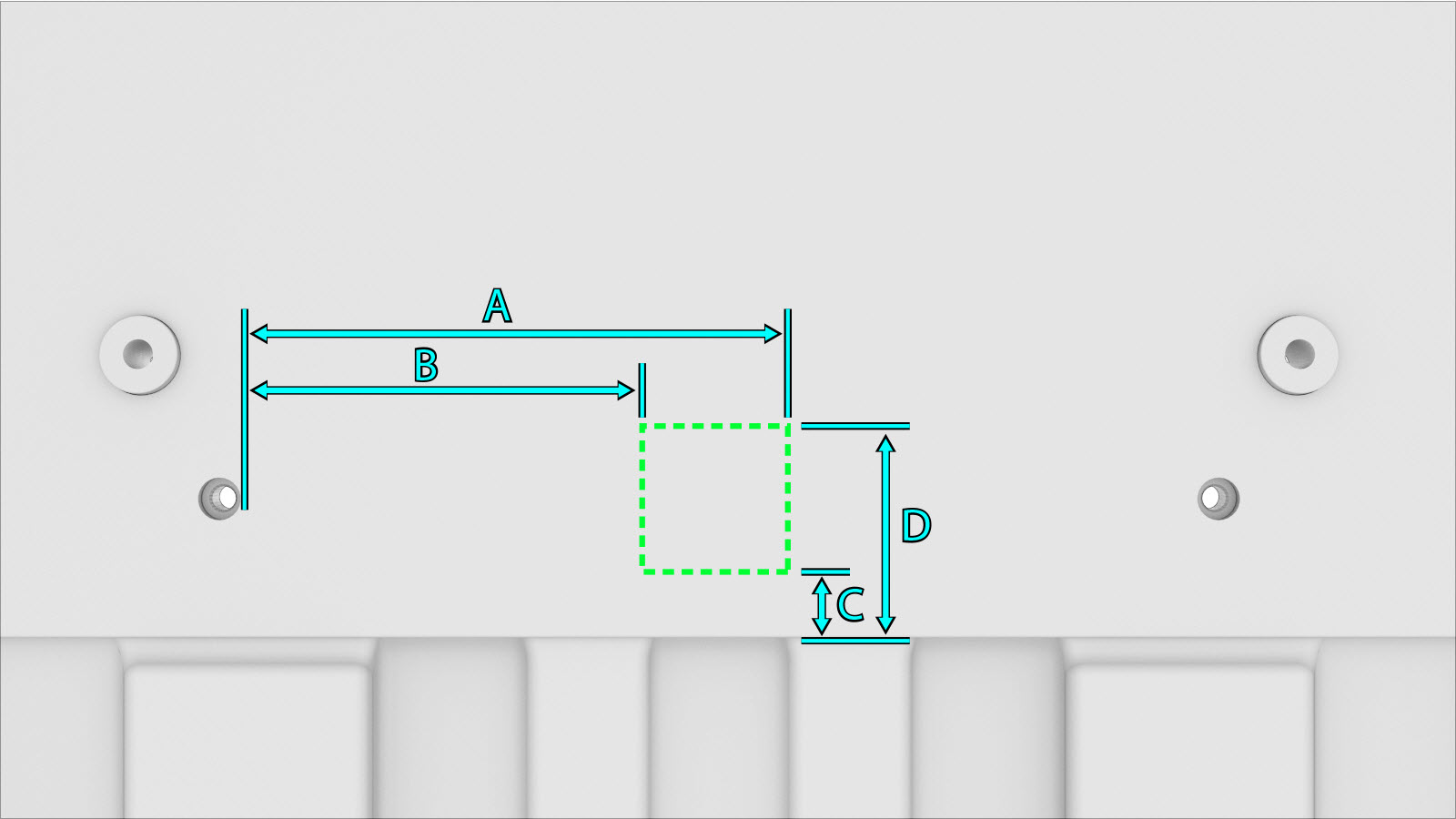

  1. Corte um acesso na parte inferior da travessa afetada.

    Linha de corte

    Ponto/linha de referência

    • A = 148 mm.
    • B = 120 mm.
    • C = 27 mm.
    • D = 49 mm.

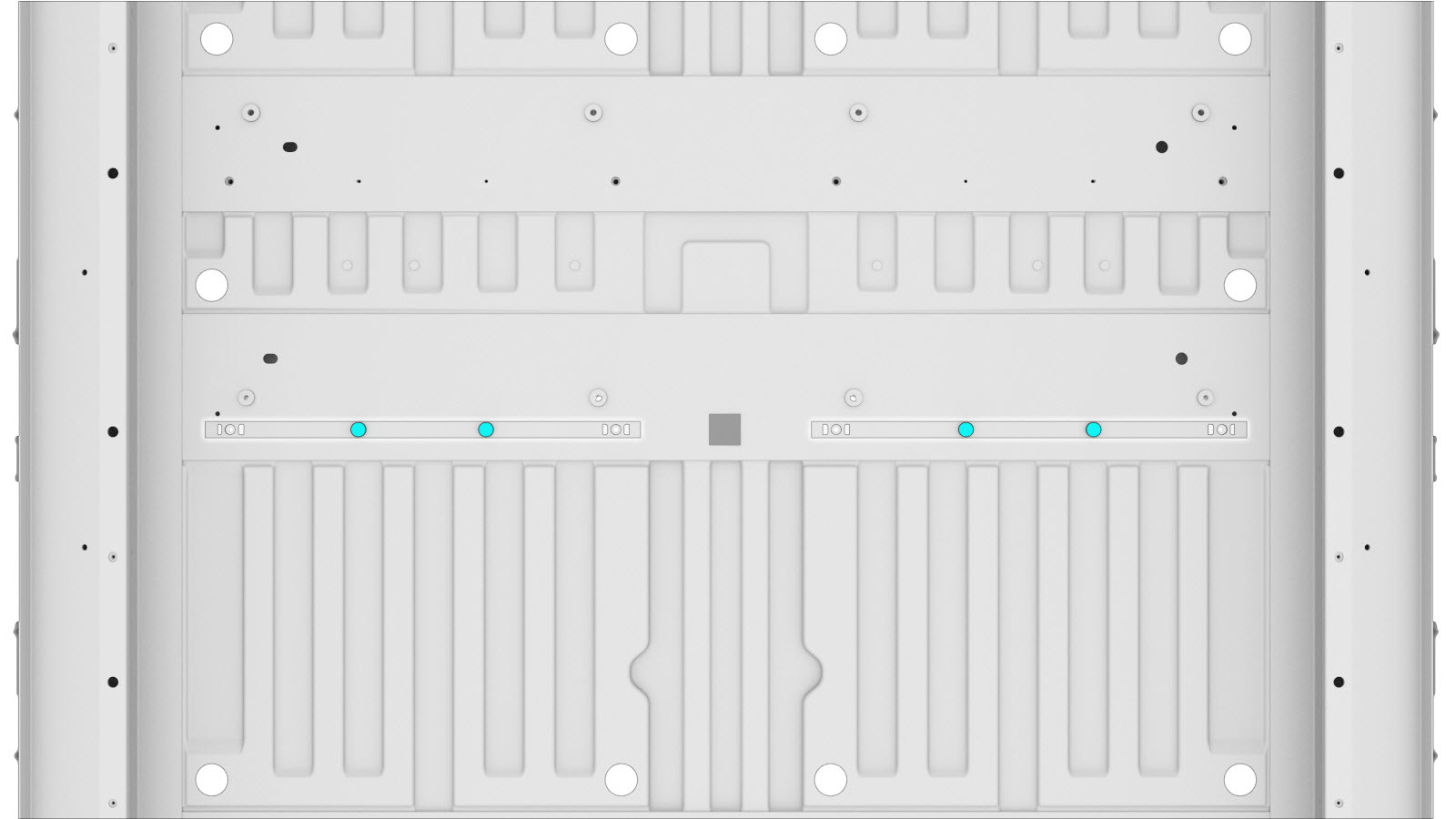

  2. Remova os rebites de fábrica da área de reparação.
    ou rebites estruturais de fábrica
  3. Remova a calha do fixador através do acesso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se a calha do fixador original não estiver danificada, pode ser reutilizada.
  4. Remova a porca quadrada da calha do fixador.
  5. Instale a porca quadrada na calha do fixador.
  6. Instale a calha do fixador através do acesso.

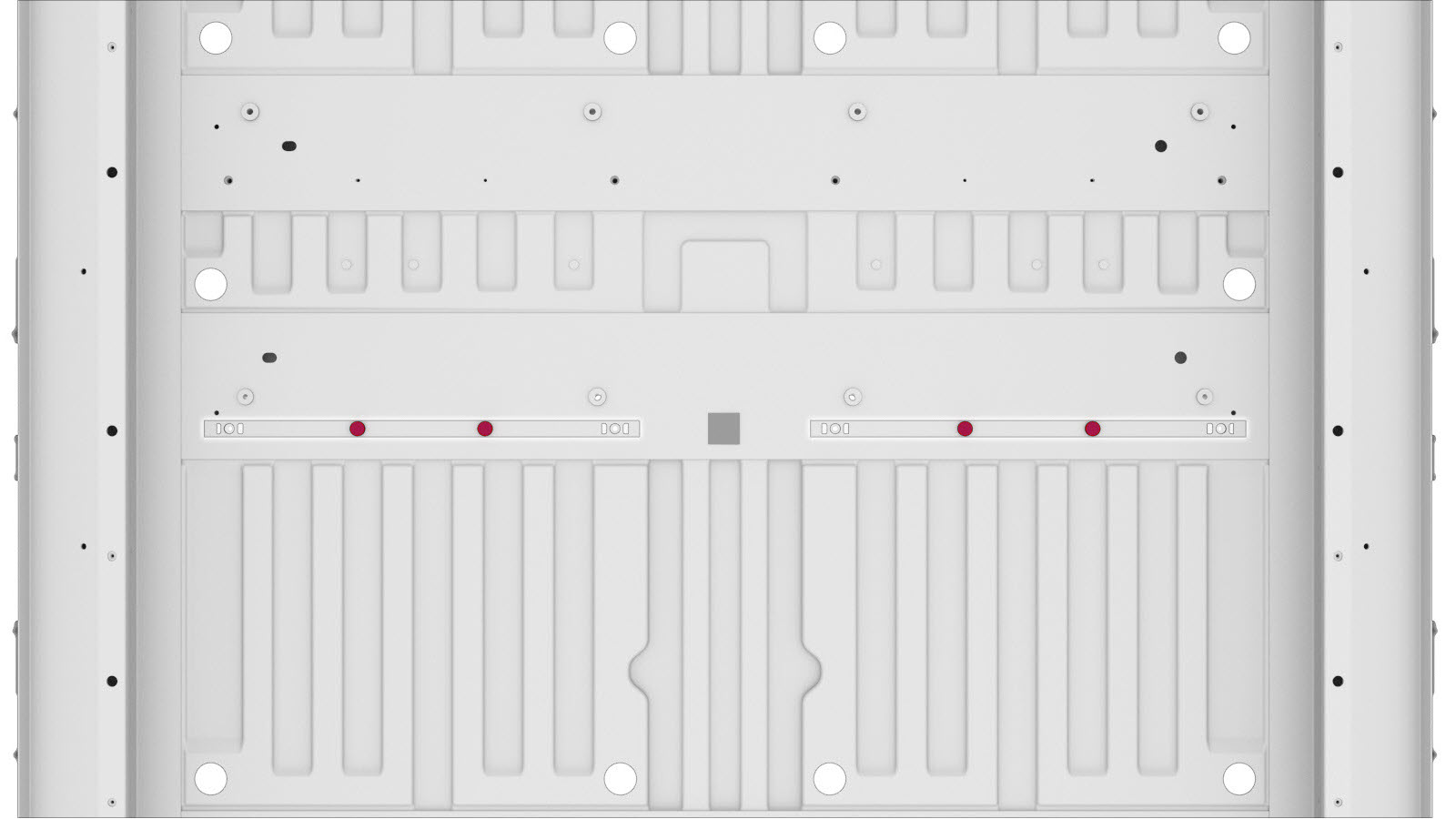

  7. Instale fixadores através da travessa e da calha do fixador.
    ou rebites cegos
  8. Aplique um revestimento anticorrosão a qualquer metal exposto.

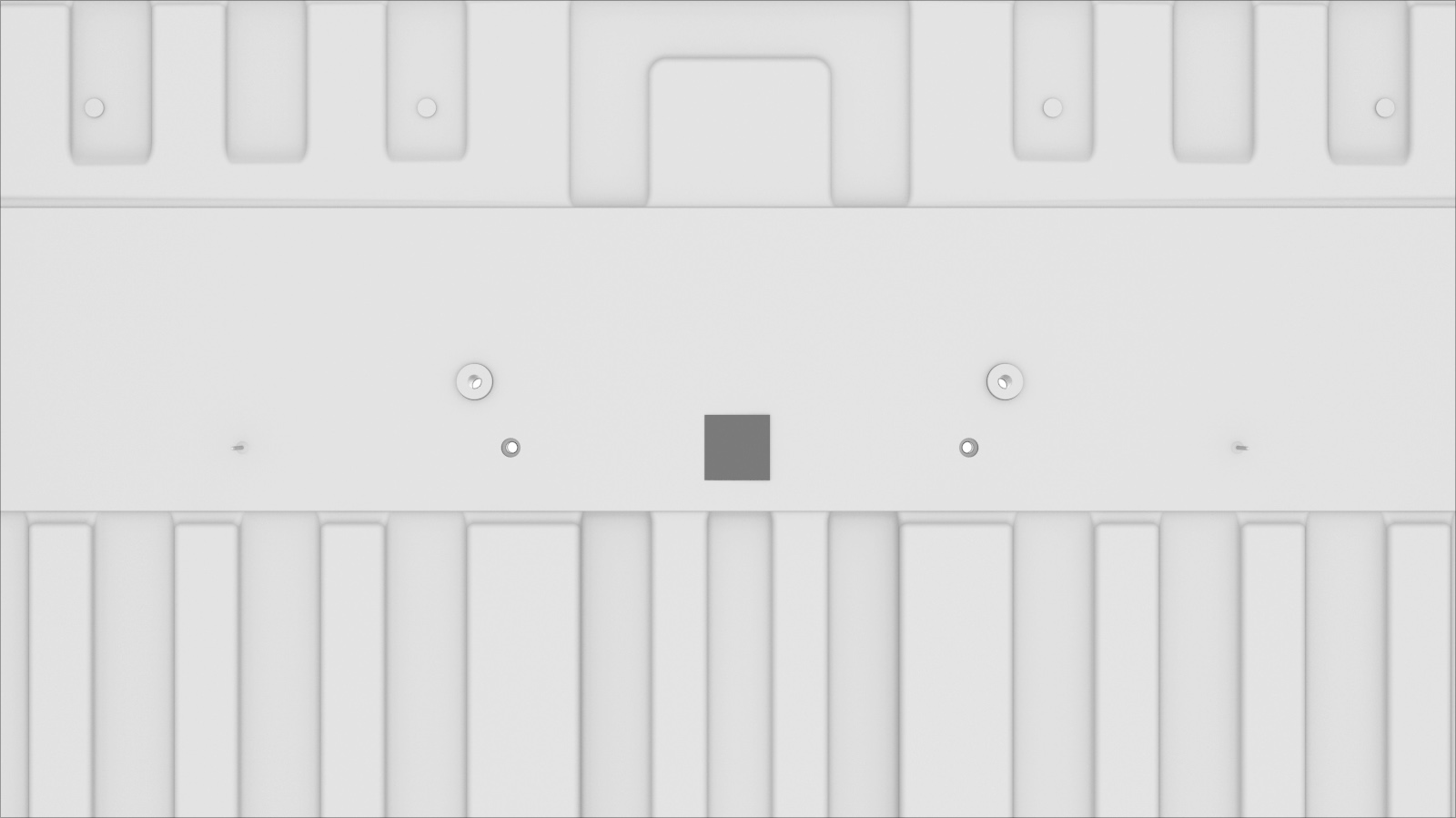

  9. Instale um remendo de butilo por cima do acesso.
  10. Realize quaisquer operações pós-reparação necessárias.
