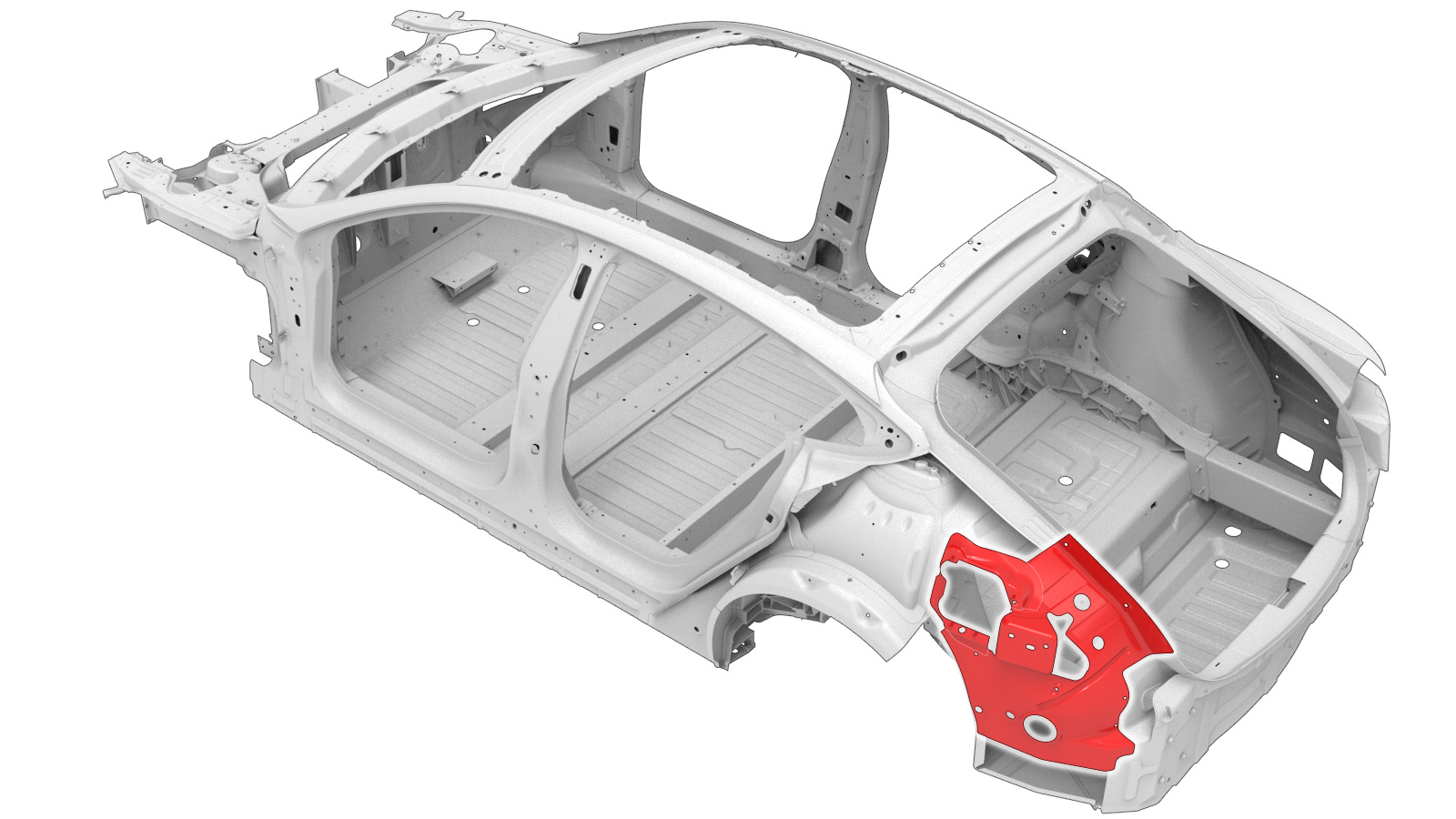

Painel interno de quarto traseiro (secção) – Veículos com porta de carregamento da China
Informação sobre a reparação
Veículos construídos para a China depois de 3 de outubro de 2017:

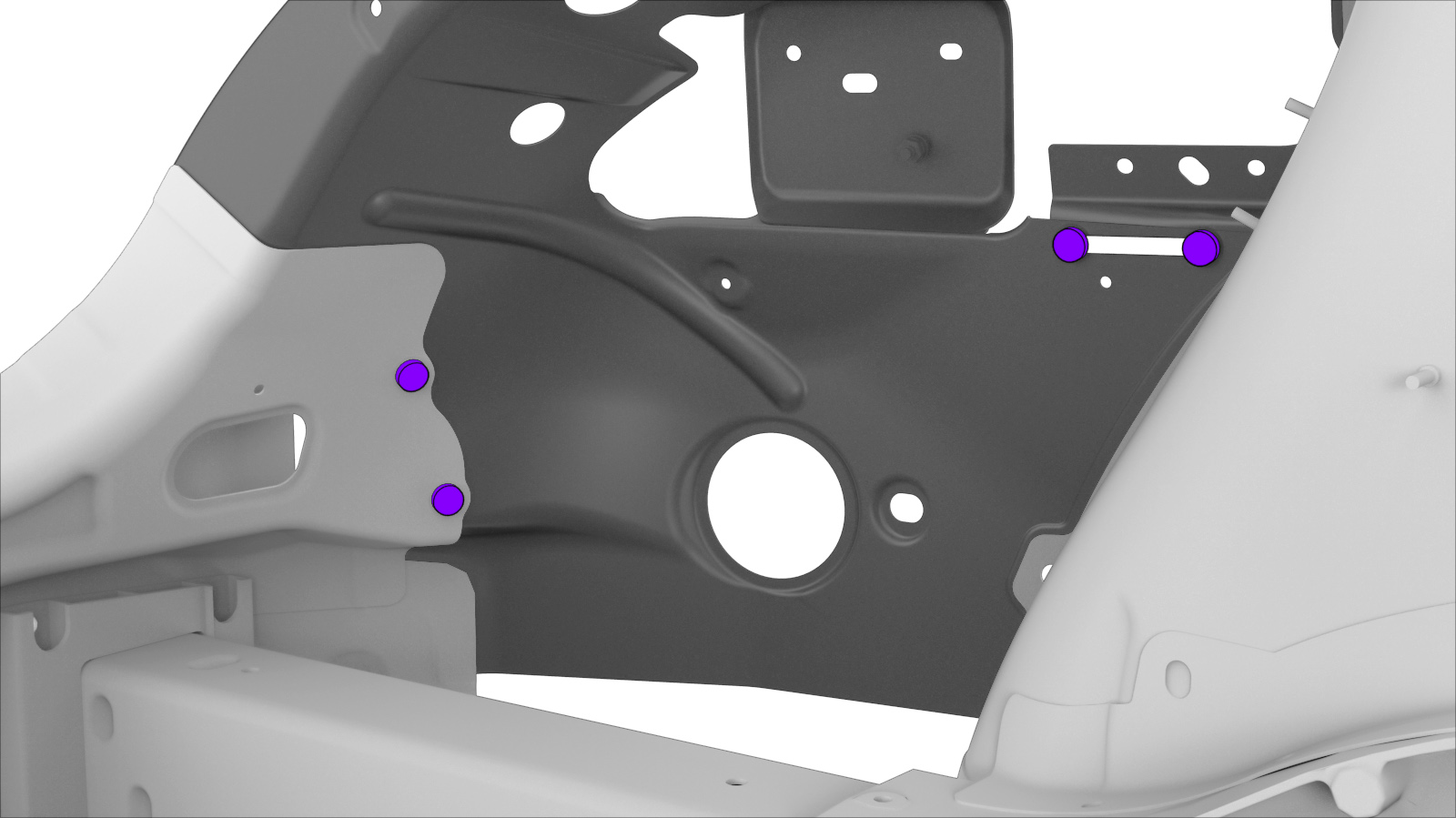

- O painel de quarto do lado esquerdo dispõe de uma porta de carregamento adicional, conforme ilustrado. Este procedimento de reparação contém informação sobre a reparação deste componente.
- O painel de quarto do lado direito é idêntico ao painel de quarto em veículos não construídos para a China. Consulte Painel interno de quarto traseiro (secção) – Veículos com porta de carregamento fora da China para informações sobre a reparação deste componente.
Nota
A data de fabrico pode ser consultada na etiqueta na secção inferior do pilar B do lado do condutor.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

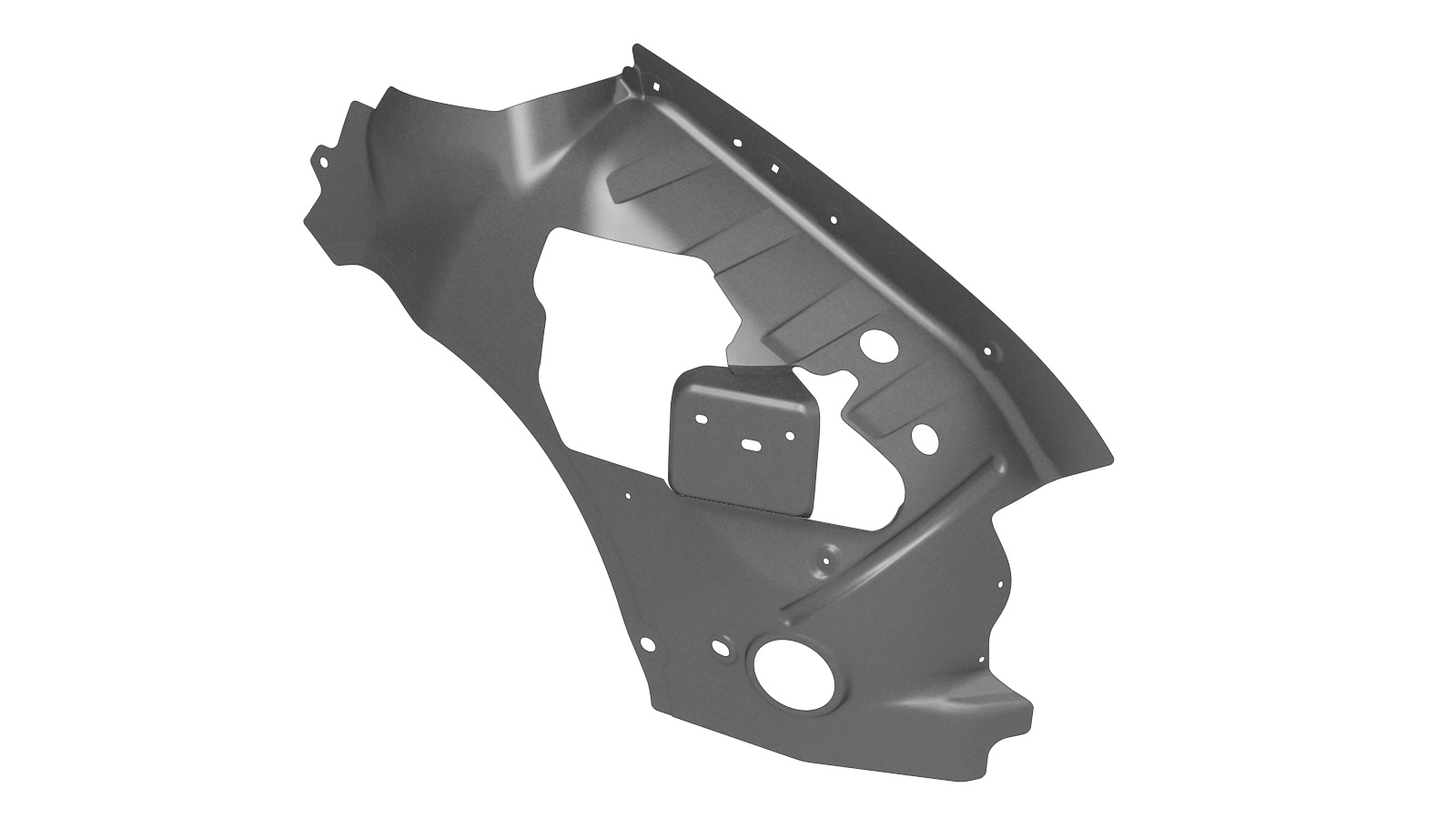

| 1 | MS ASY - PNL RR QTR INR. Lado esquerdo (painel interno de quarto traseiro secção – para veículos com porta de carregamento da China) |
|

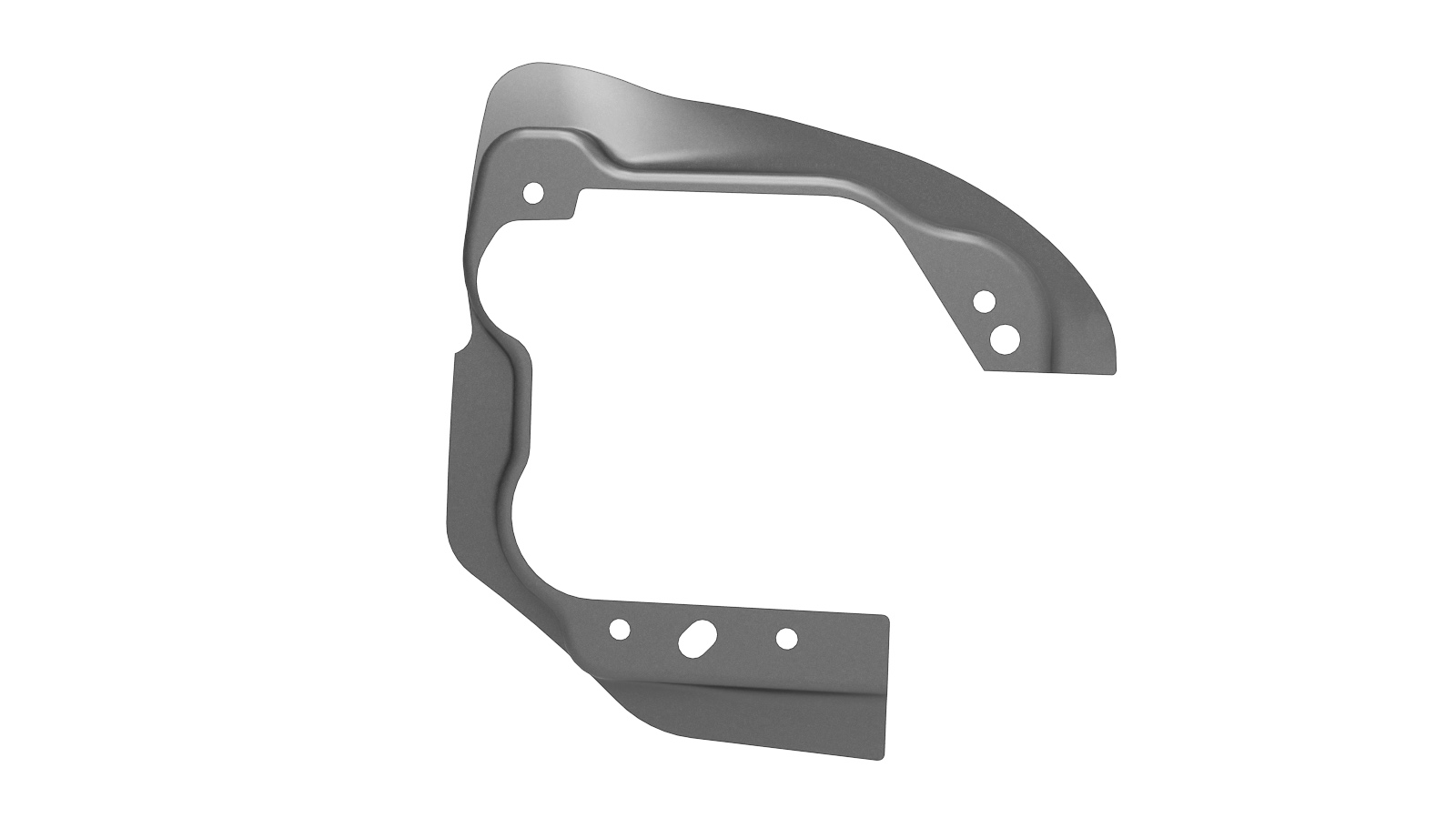

| 1 | ASY - APOIO DA PORTA DE CARREGAMENTO, CHINA (apoio da porta de carregamento – para veículos com porta de carregamento da China) |
|
| 19 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-

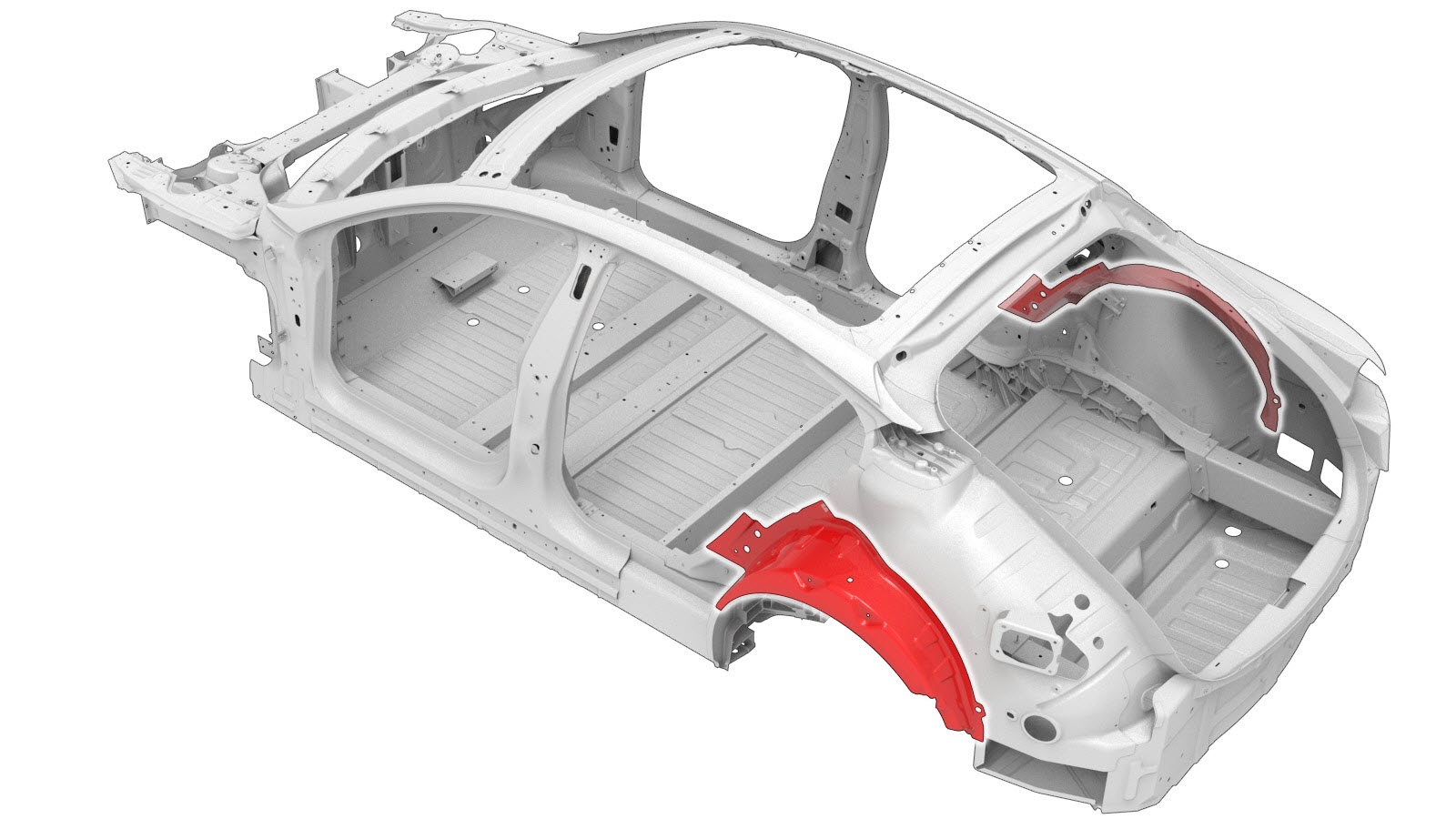

Retire o item Parte exterior de quarto completa.
-
Remova/instale a parte necessária de Parte exterior da cava da roda (completa) para expor o componente subjacente a ser substituído.
-

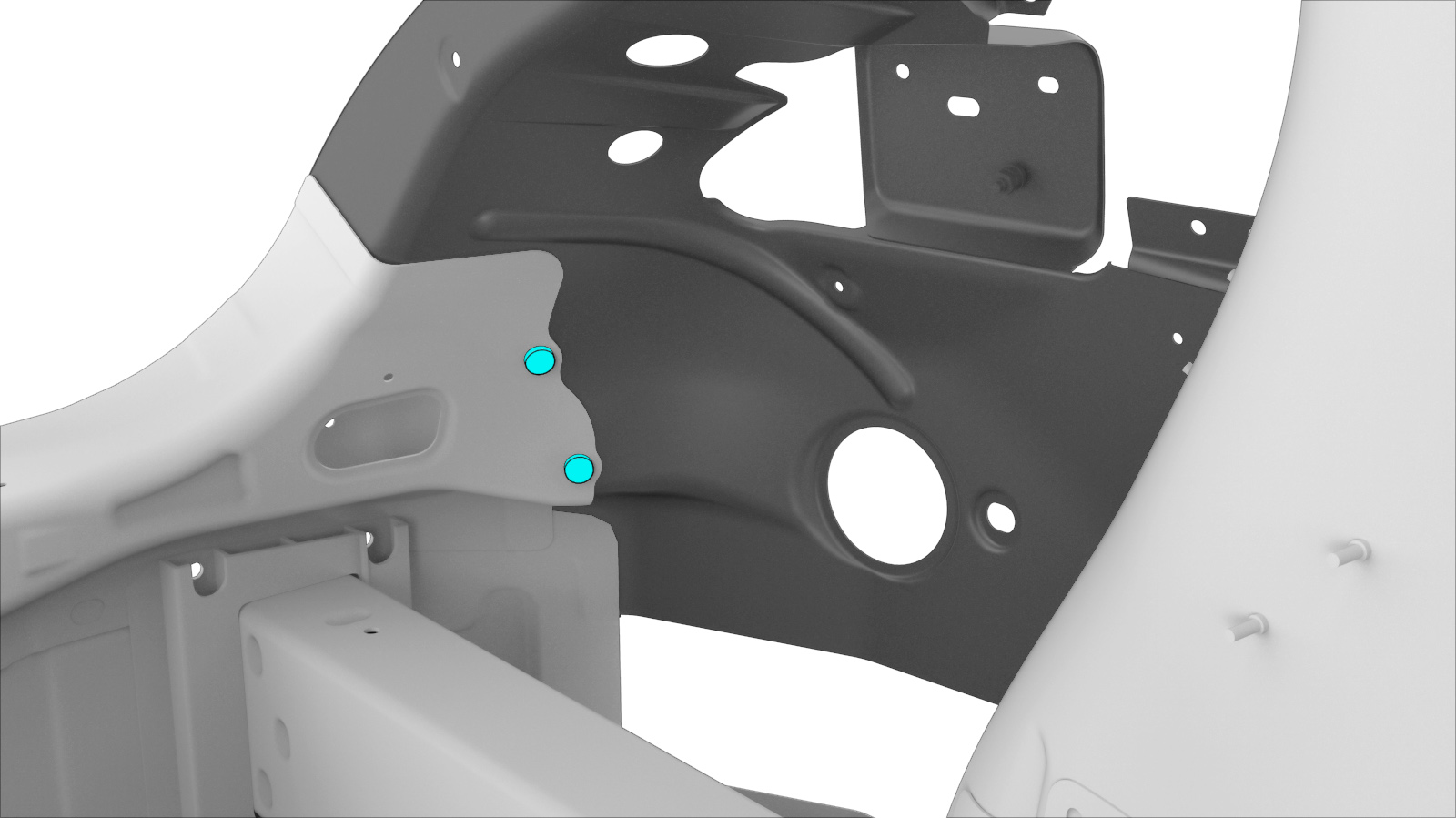

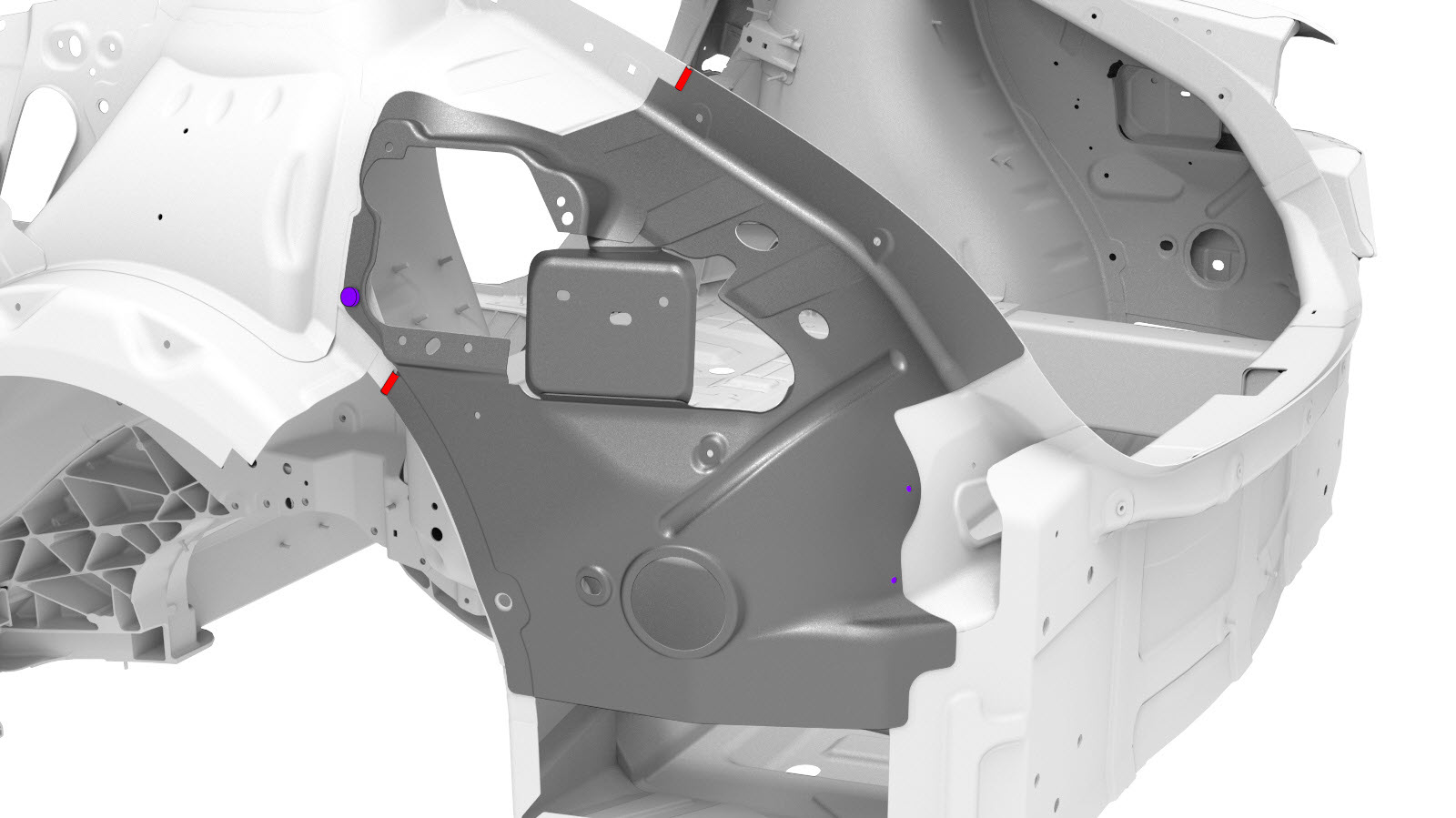

Remova o componente original.
ou
soldaduras por pontos de fábrica
ou
rebites estruturais de fábrica

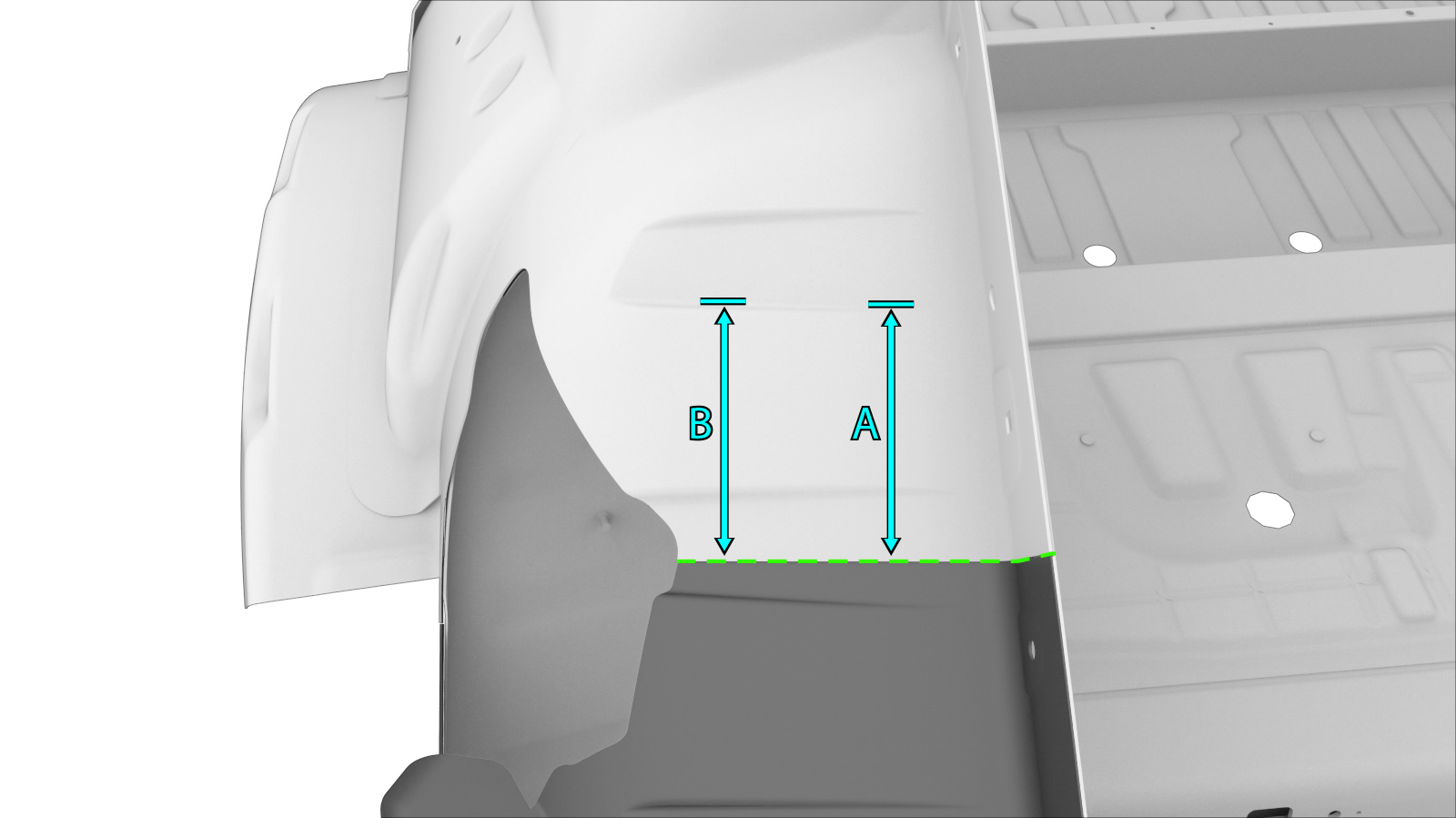

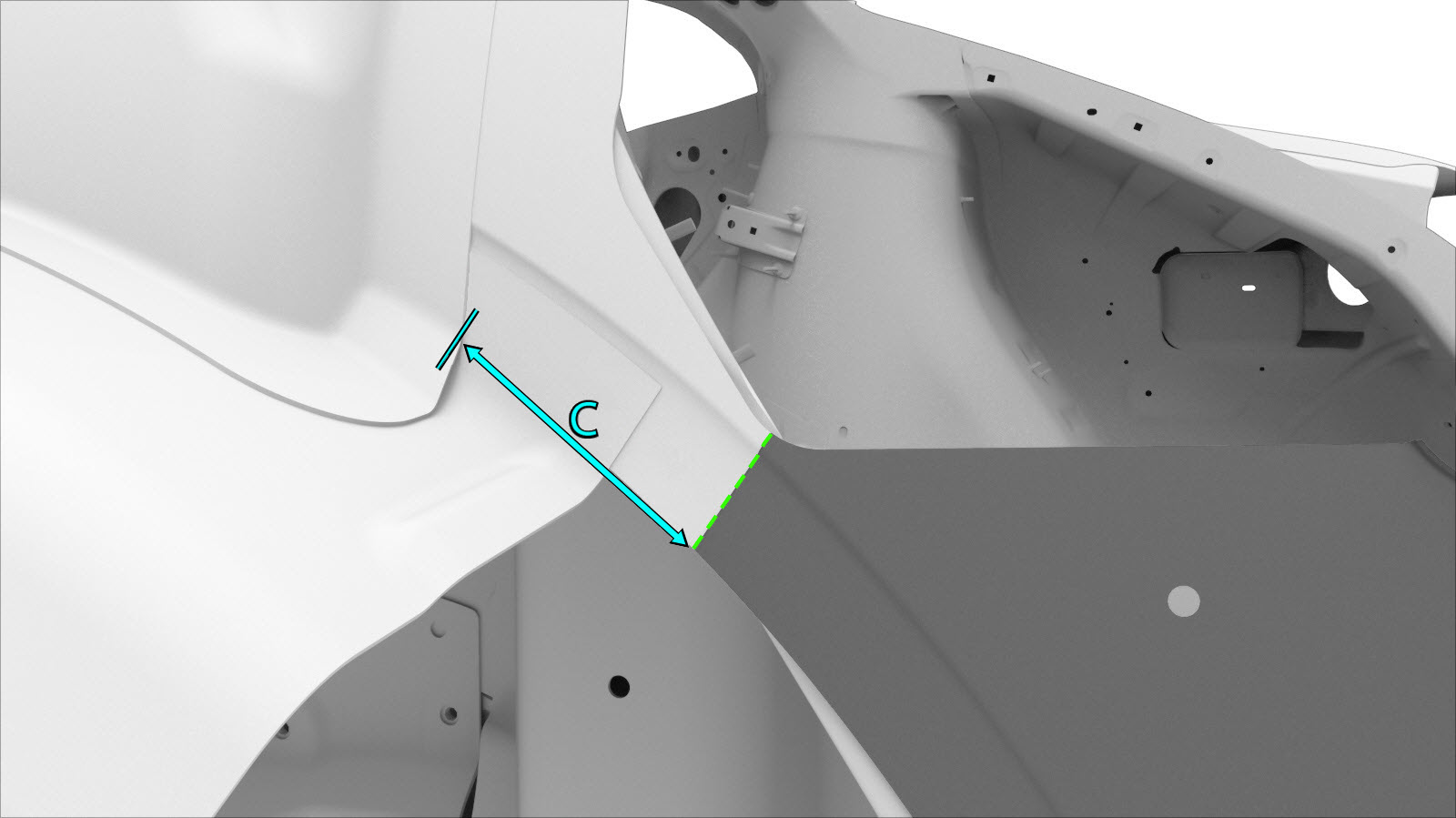

- A = 110 mm.
- B = 115 mm.
- C = 65 mm.
-

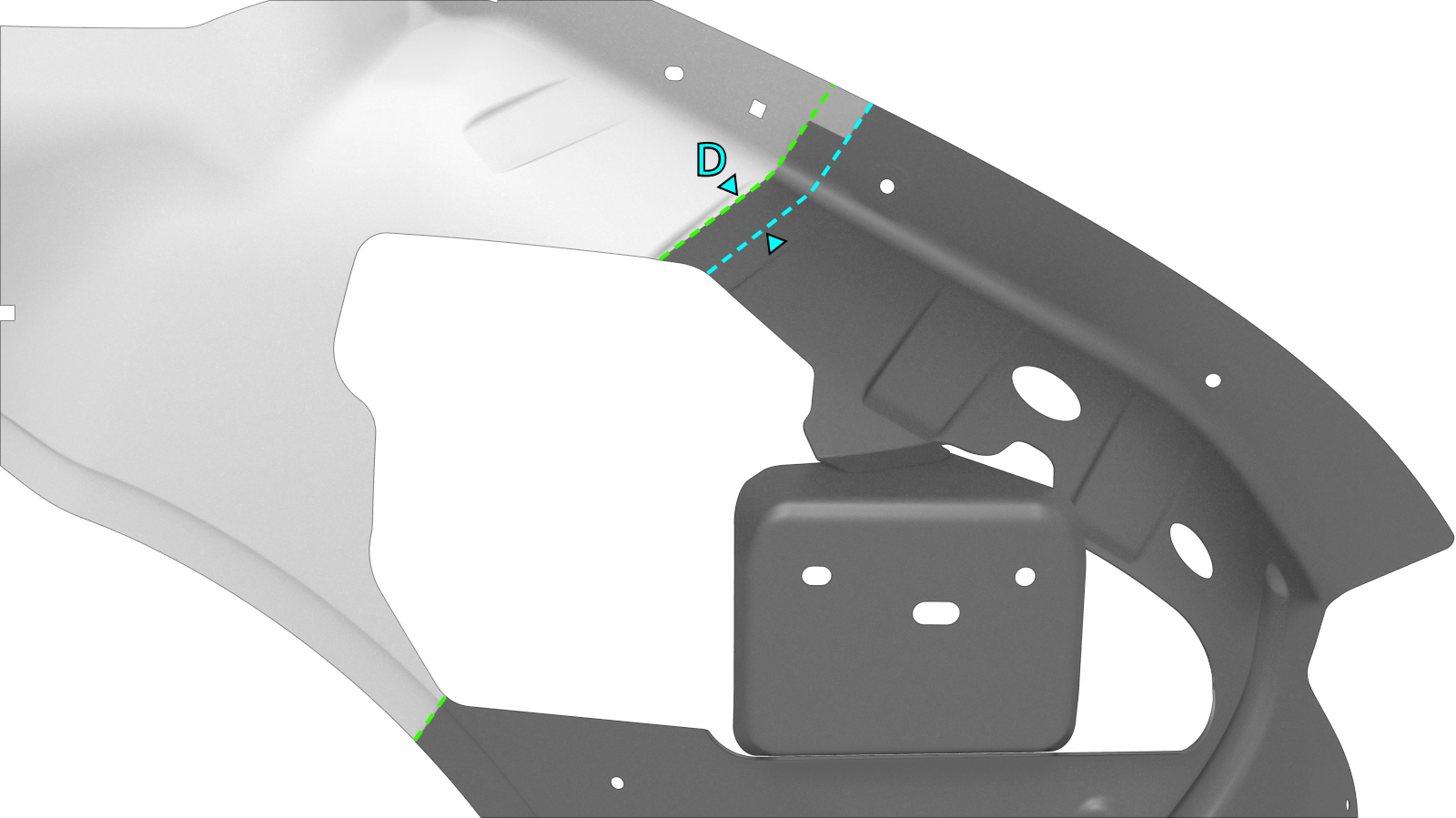

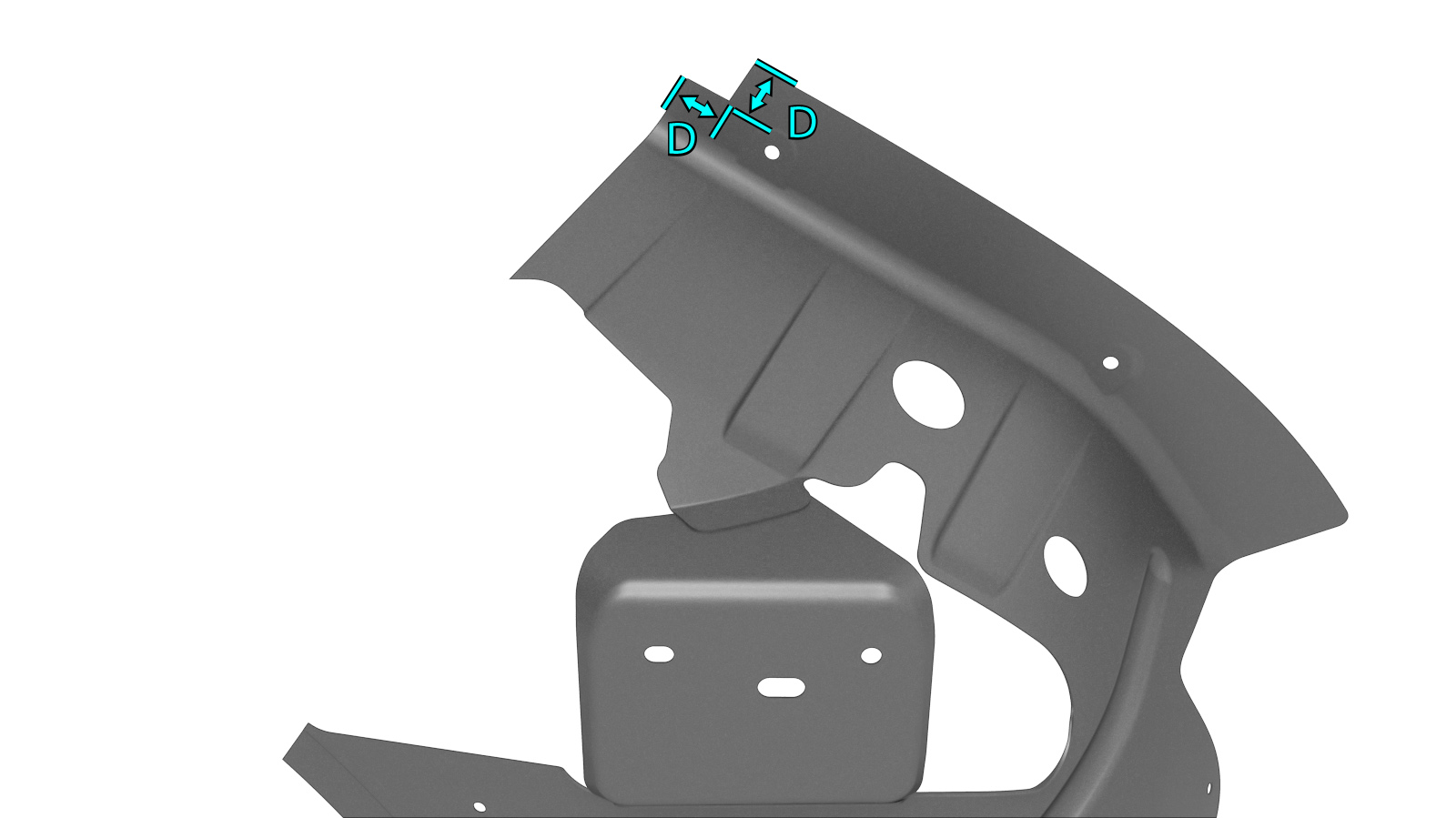

Corte o novo ASSY - RR QTR INR + HDWR conforme indicado abaixo para criar o novo componente.
Linha de corte
Ponto/linha de referência
NotaPara a linha de corte na secção superior do painel, utilize a peça usada como modelo para marcar uma linha de corte 25 mm além da flange para criar uma união sobreposta com o componente ainda no veículo.NotaCorte um entalhe, conforme ilustrado, para a soldadura ponta a ponta superior e apare, como necessário, para obter uma soldadura ponta a ponta correta.- D = 25 mm.
-
Prepare a instalação.

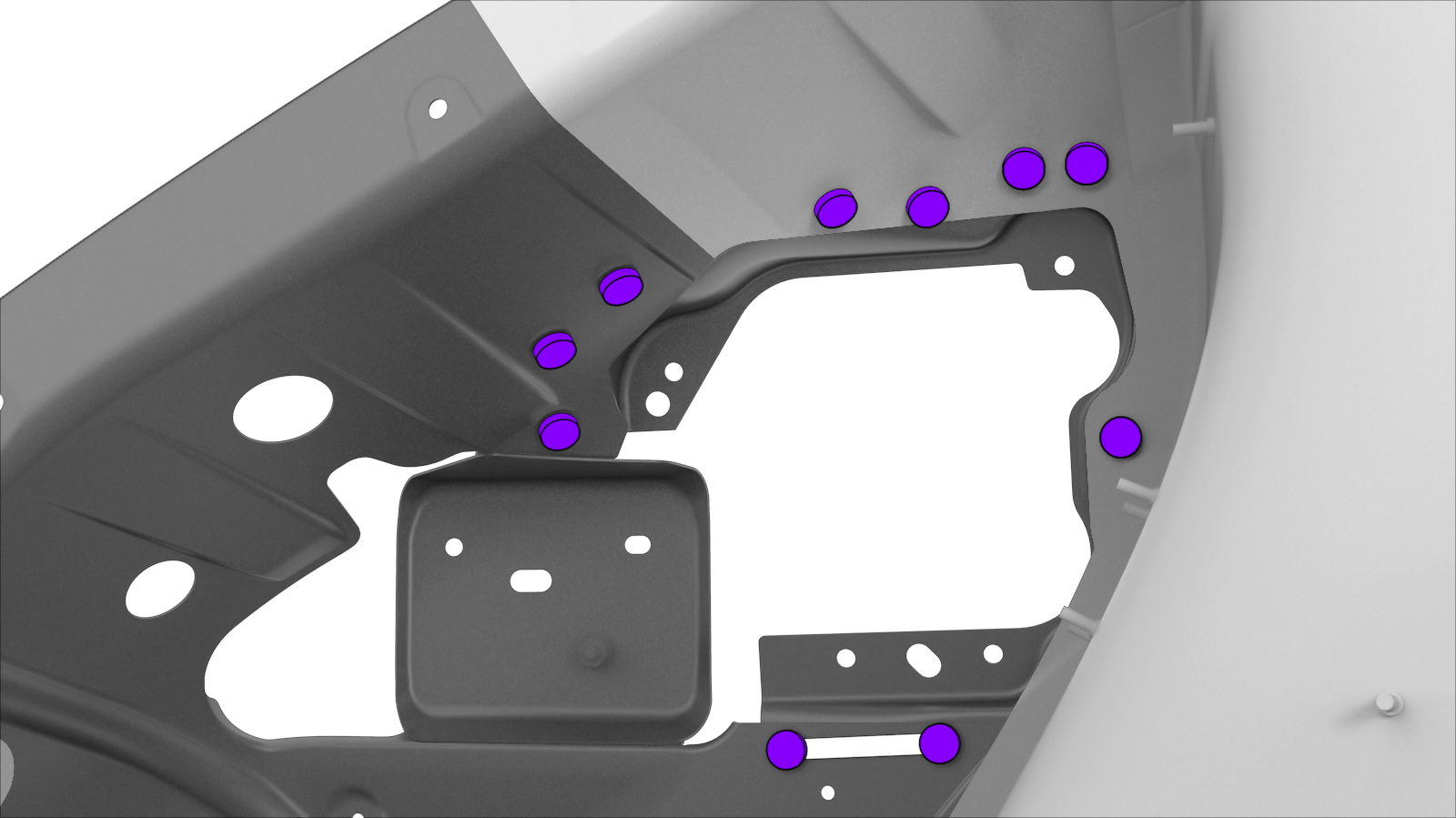

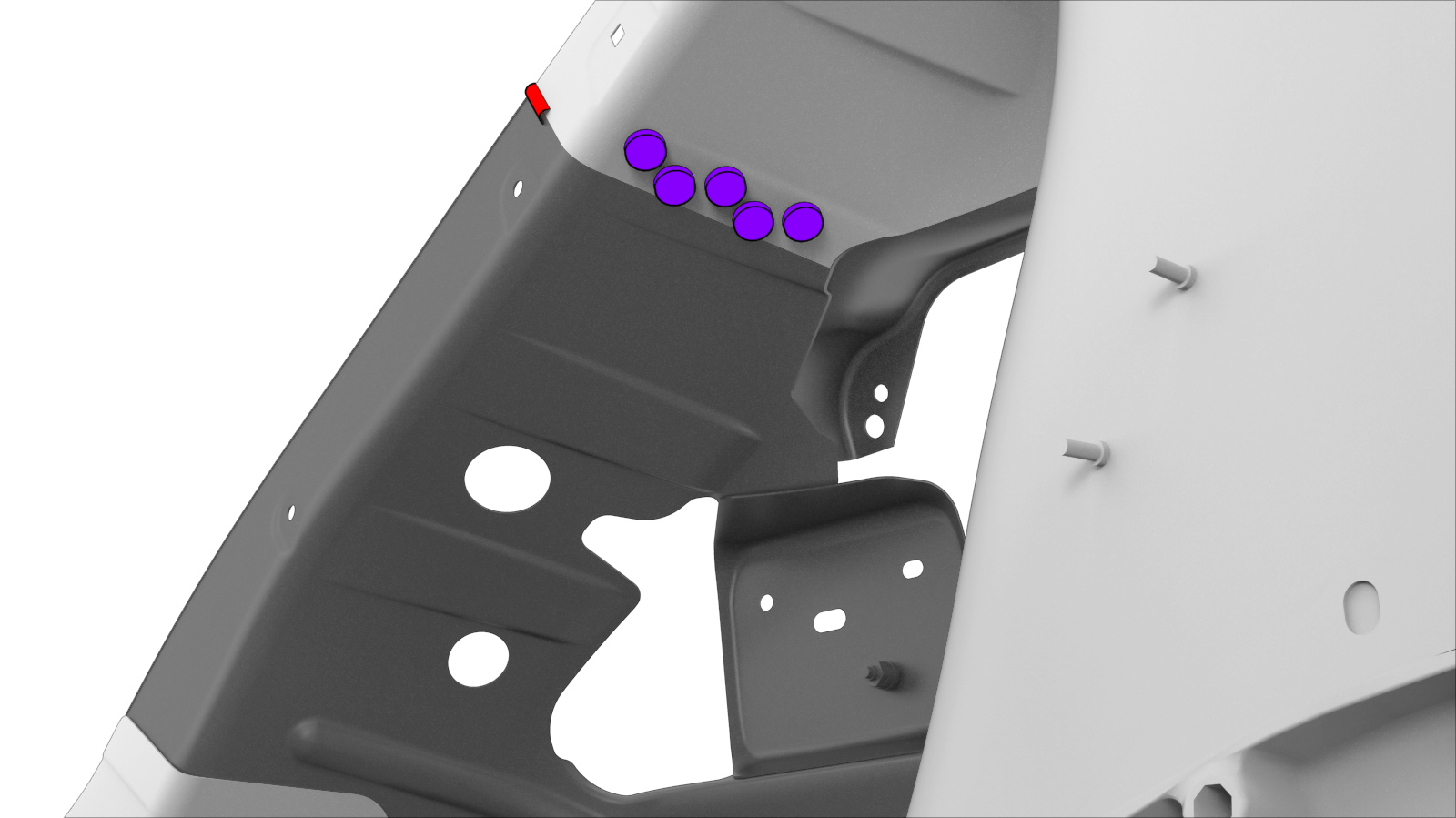

ou rebites de cabeça redonda estruturais, 6,5 mm
NotaInstale rebites de cabeça redonda estruturais de modo uniforme na união sobreposta. Esses rebites devem ser instalados a partir do interior do veículo.

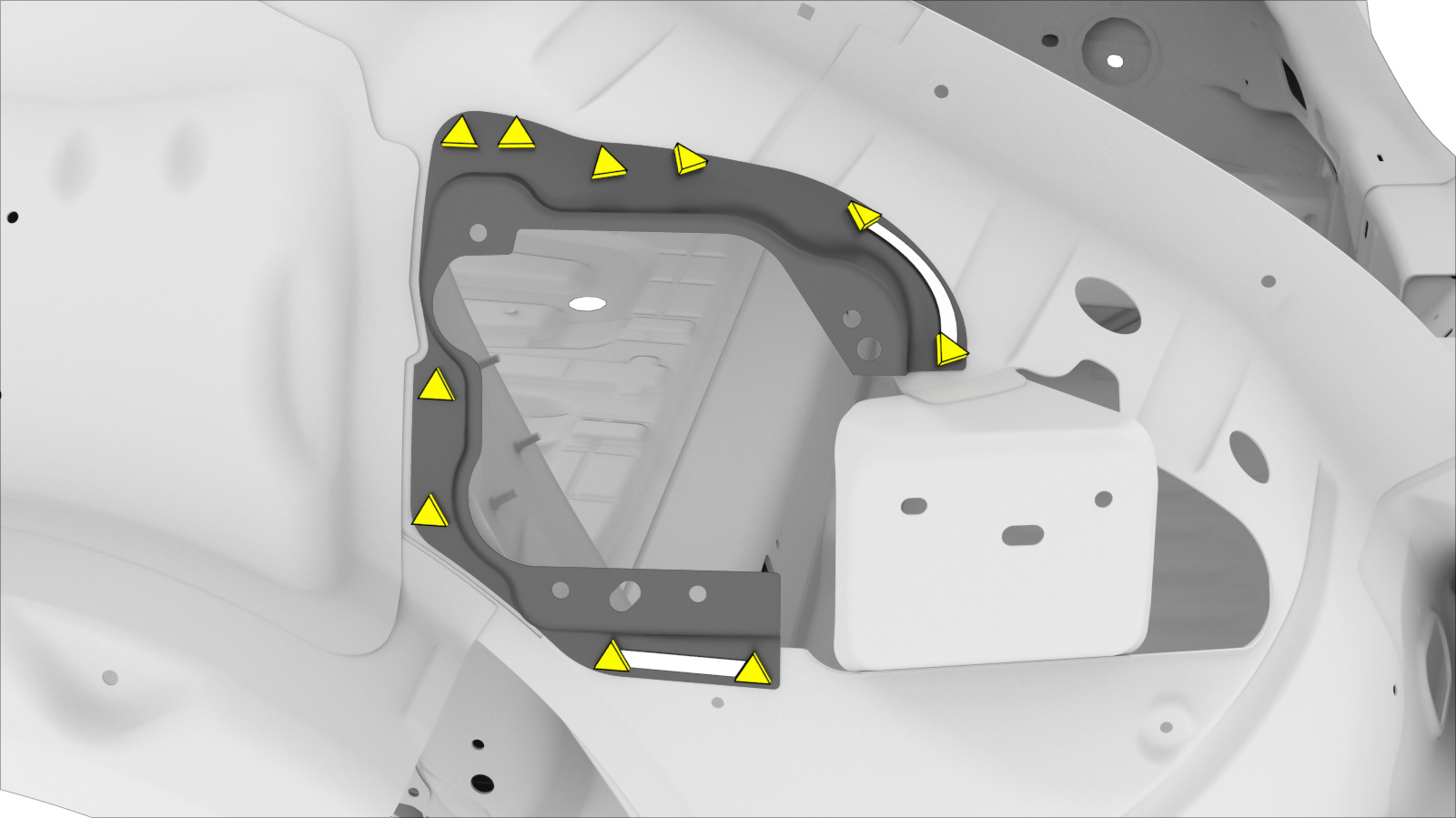

Soldadura GMA
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
CUIDADOInstale os rebites de cabeça redonda estruturais para a união sobreposta a partir do interior do veículo.
-
Efetue a soldadura GMA.
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
-
Instale a parte necessária do Parte exterior da cava da roda (completa) removida para expor o componente a ser substituído.
-
Instale o item Parte exterior de quarto completa.
- Realize quaisquer operações pós-reparação necessárias.
