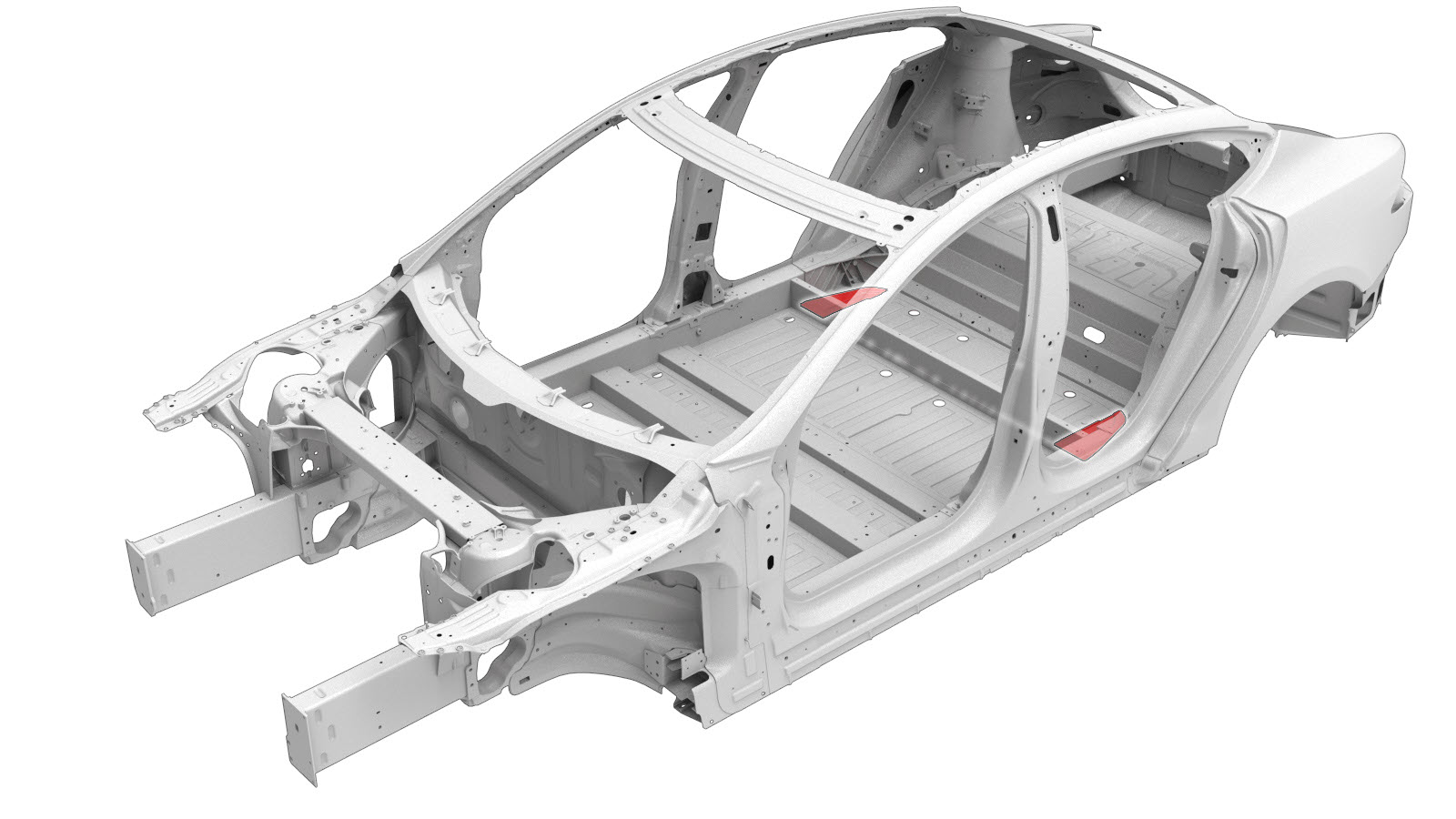

Secção do painel do piso do banco traseiro
Código de correção:
10101817002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

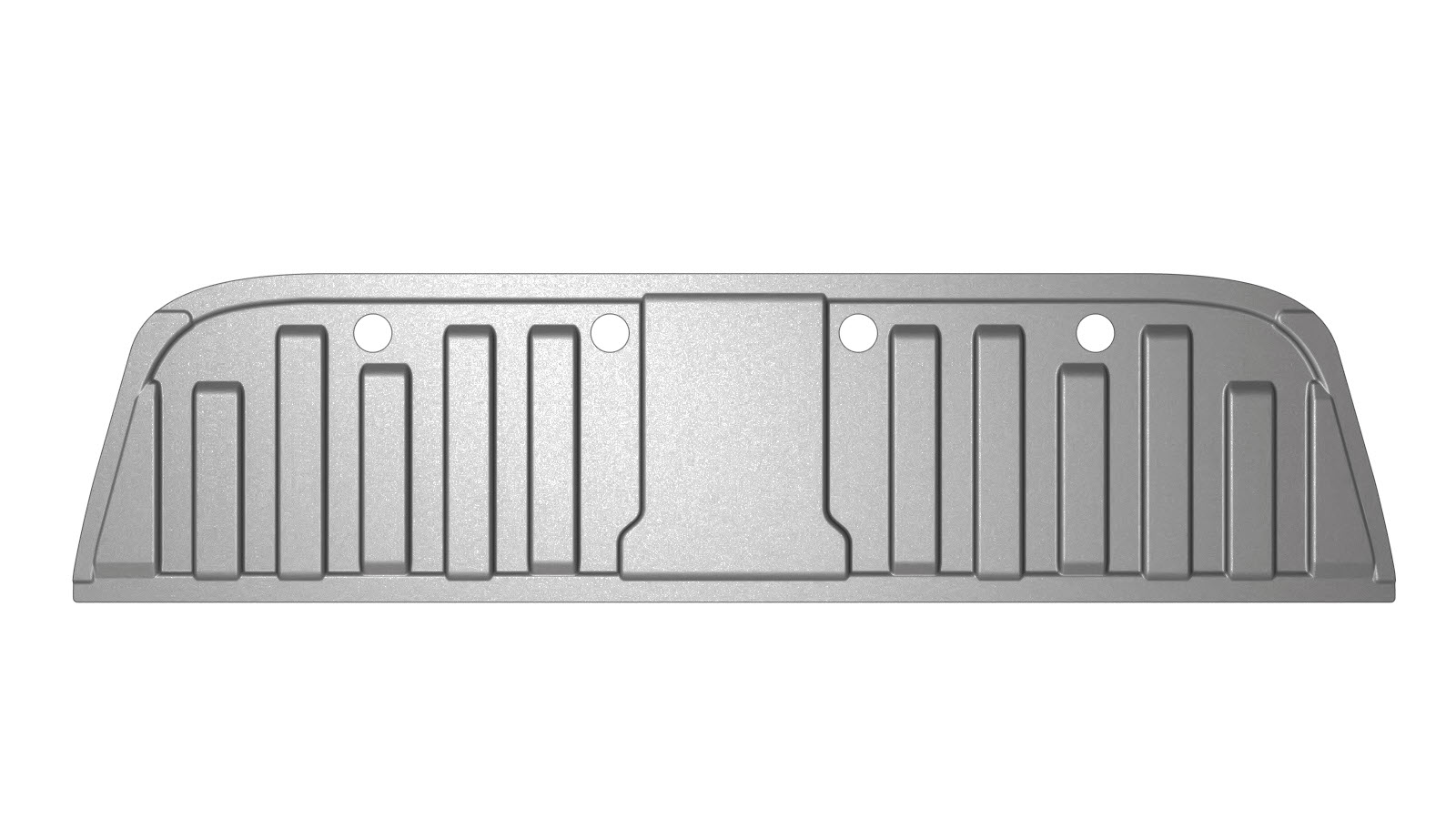

| 1 | PNL - RR FLOOR SEAT (REFRESH) (painel do piso do banco traseiro) | |
| 9 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Corte o novo painel do piso do banco traseiro para criar o novo componente.
Linha de corte
Ponto/linha de referência
- A = 170 mm.
-

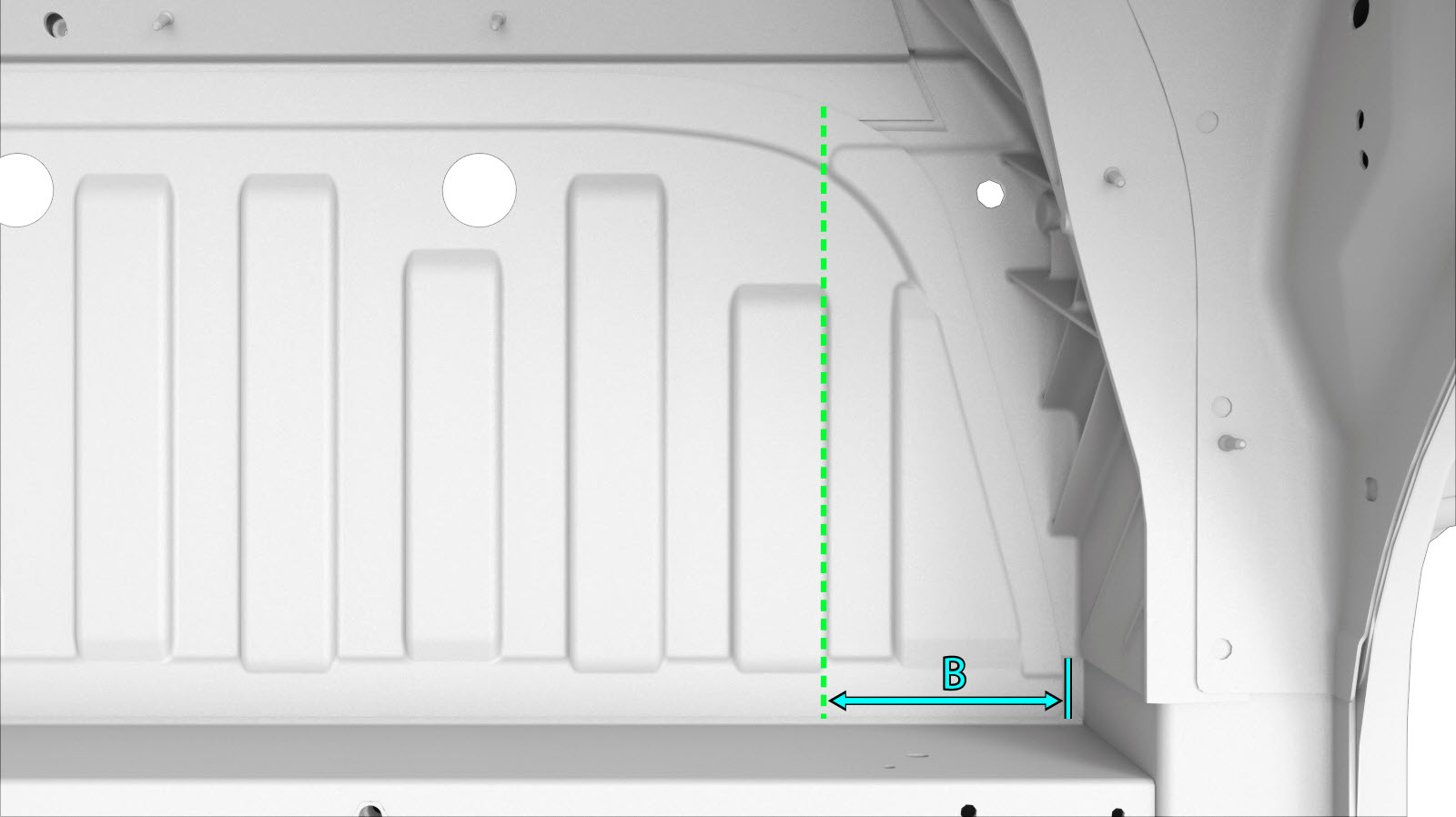

Remova uma secção do componente original.
Linha de corte
Ponto/linha de referência
- B = 130 mm.
ou SPR de fábrica
-
Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm

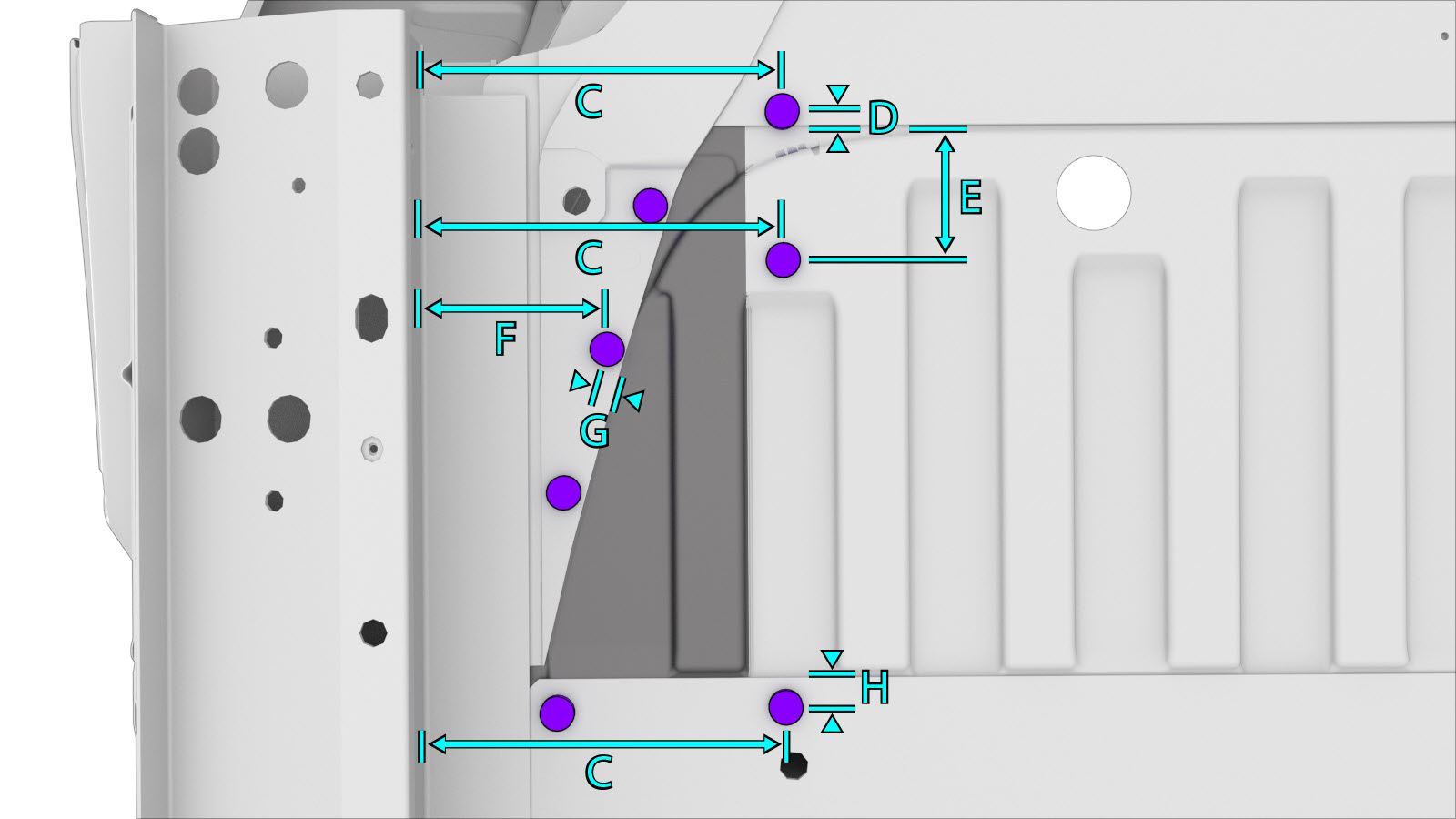

Linha de corte
Ponto/linha de referência
- C = 194 mm
- D = 7 mm
- E = 74 mm
- F = 99 mm
- G = 10 mm
- H = 6 mm

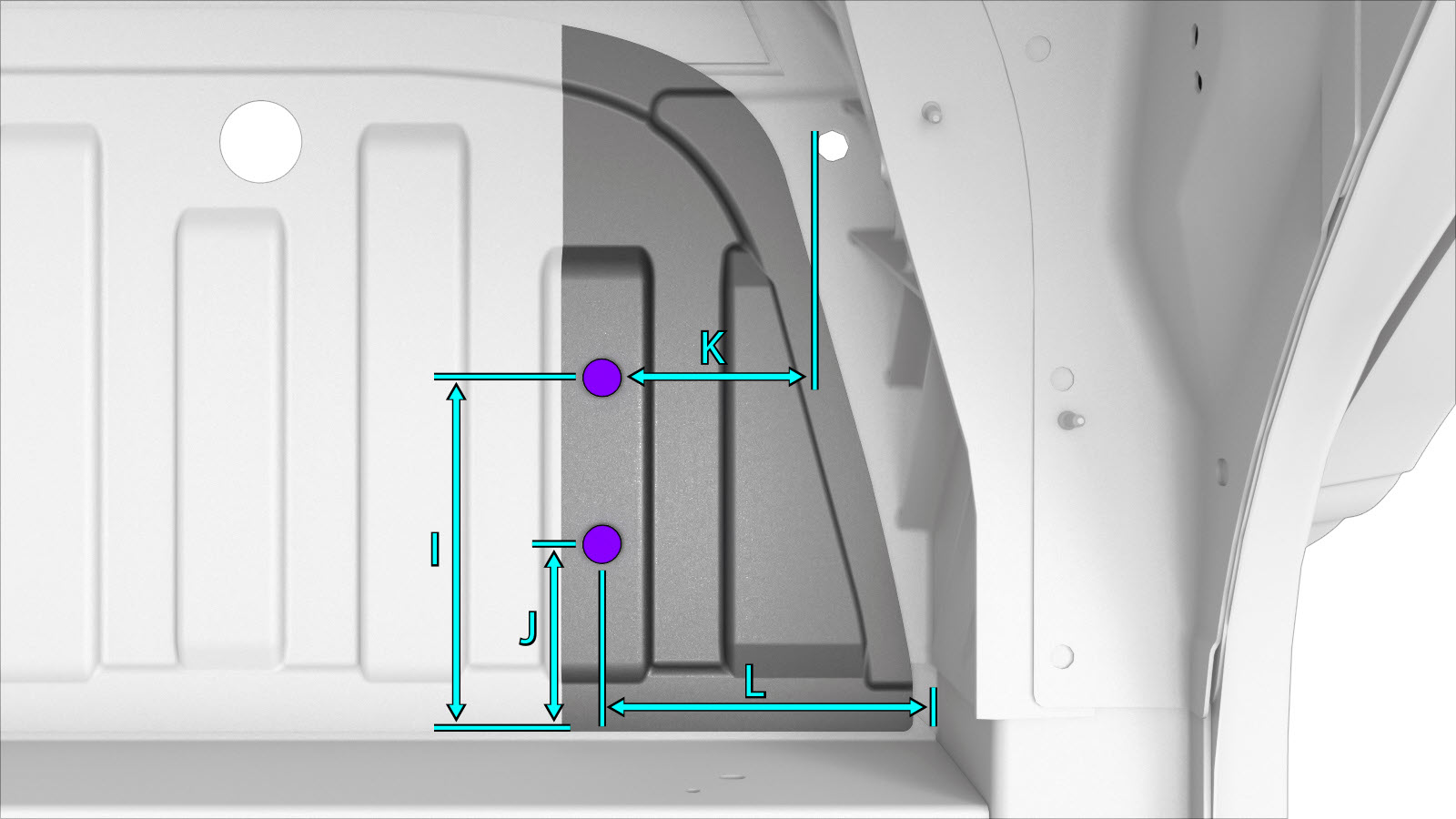

- I = 179 mm
- J = 91 mm
- K = 103 mm
- L = 163 mm

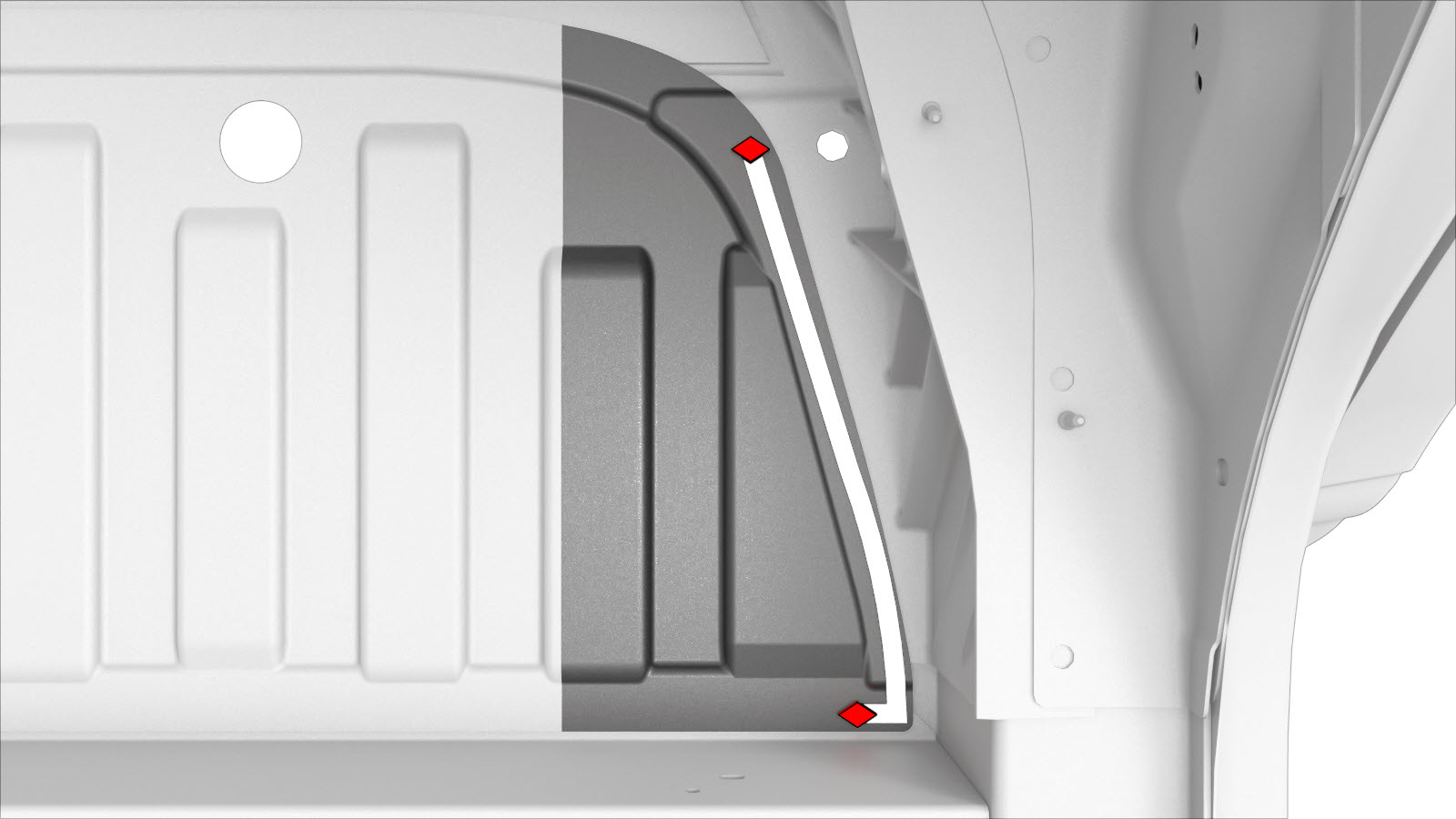

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Realize quaisquer operações pós-reparação necessárias.
