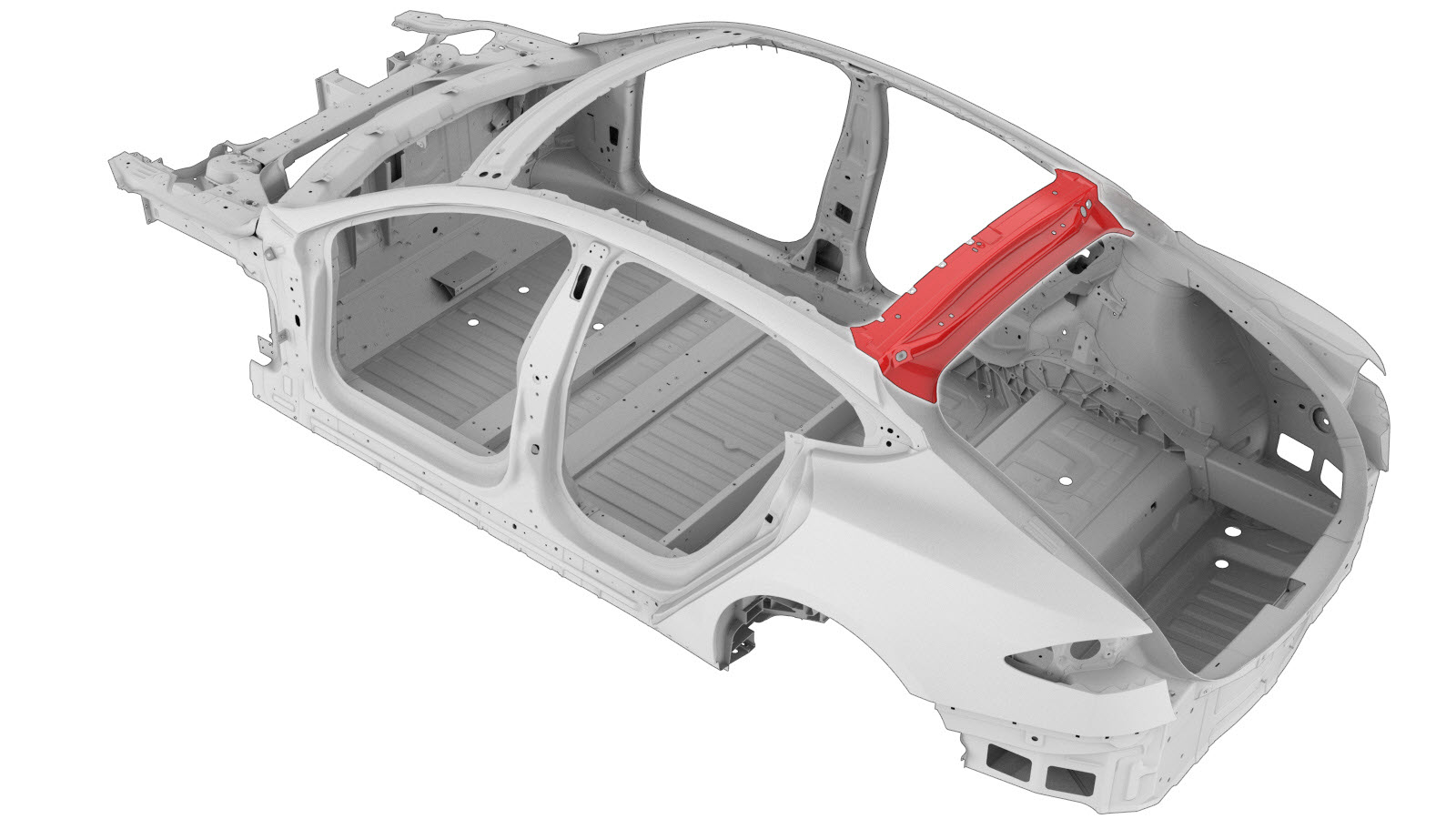

Parte superior do painel traseiro
Código de correção:
10102701702
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

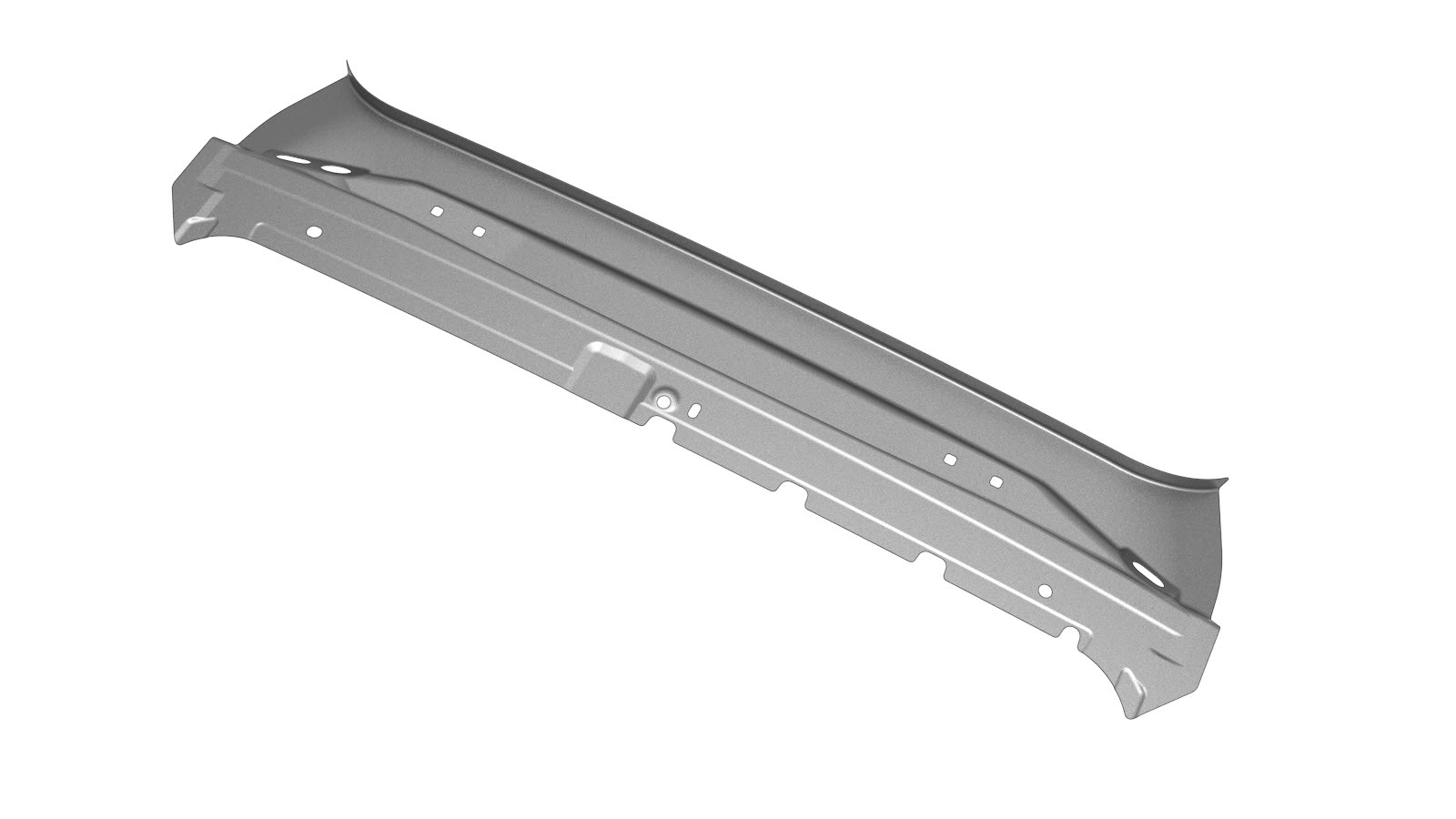

| 1 | REAR HEADER UPPER (painel traseiro superior) | |
| 10 | Rebite embutido, 4,8 mm, comprido | |
| 4 | Rebite embutido, 4,8 mm, curto | |
| 24 | SPR, 5x4,5 | |
| 8 | SPR, 5x5 | |
| 2 | SPR5x6 H4 | |
| 4 | SPR5x6 H2 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o componente que tapa o conjunto do painel traseiro:
Consoante a data de fabrico do veículo, o componente que tapa o conjunto do painel traseiro pode ser qualquer um dos seguintes:
- Conjunto do tejadilho (consulte o procedimento)
- Vidro do tejadilho (consulte o procedimento)
- Estrutura do conjunto do teto panorâmico (consulte o procedimento)
-
Remova o componente original.

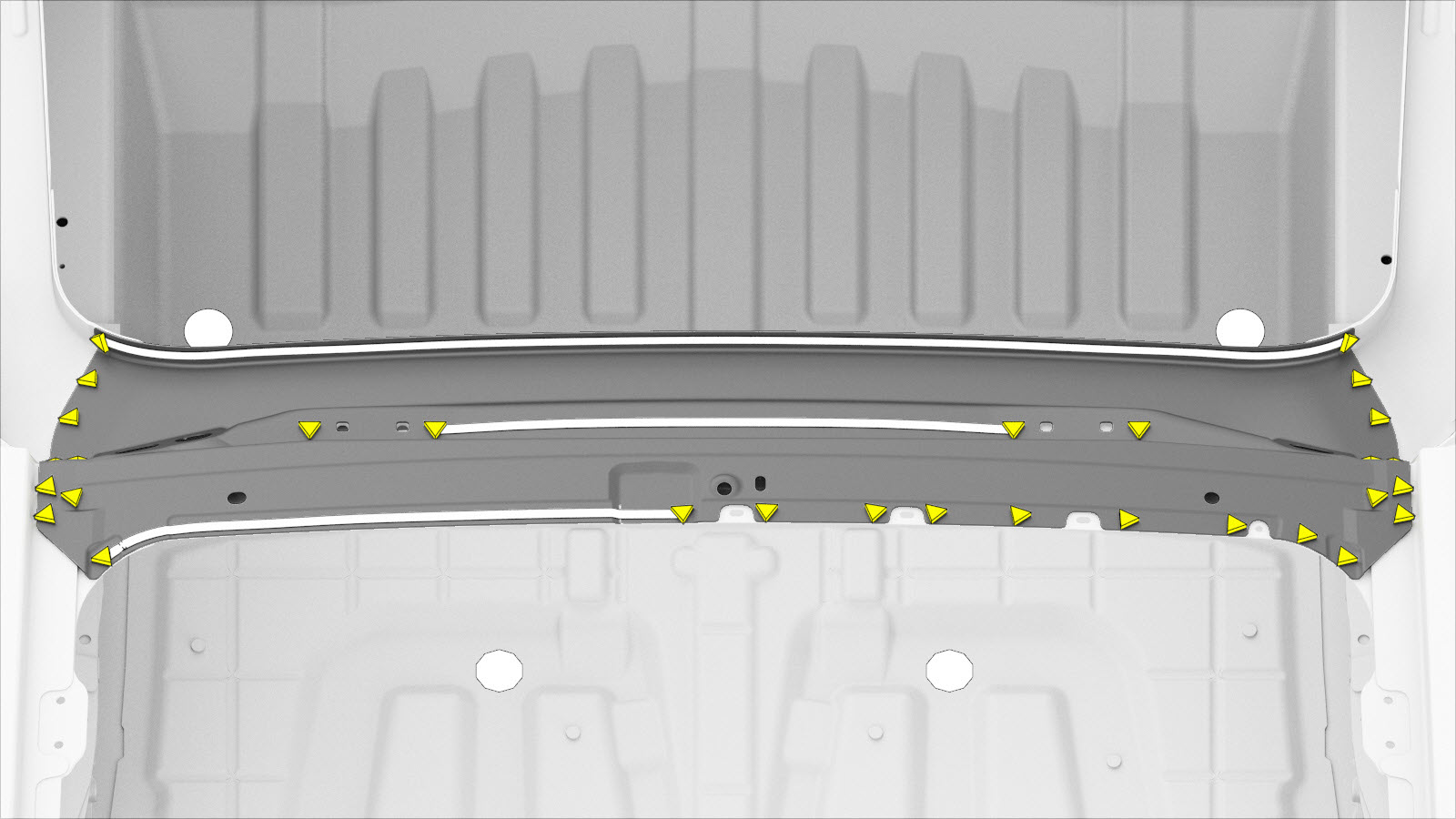

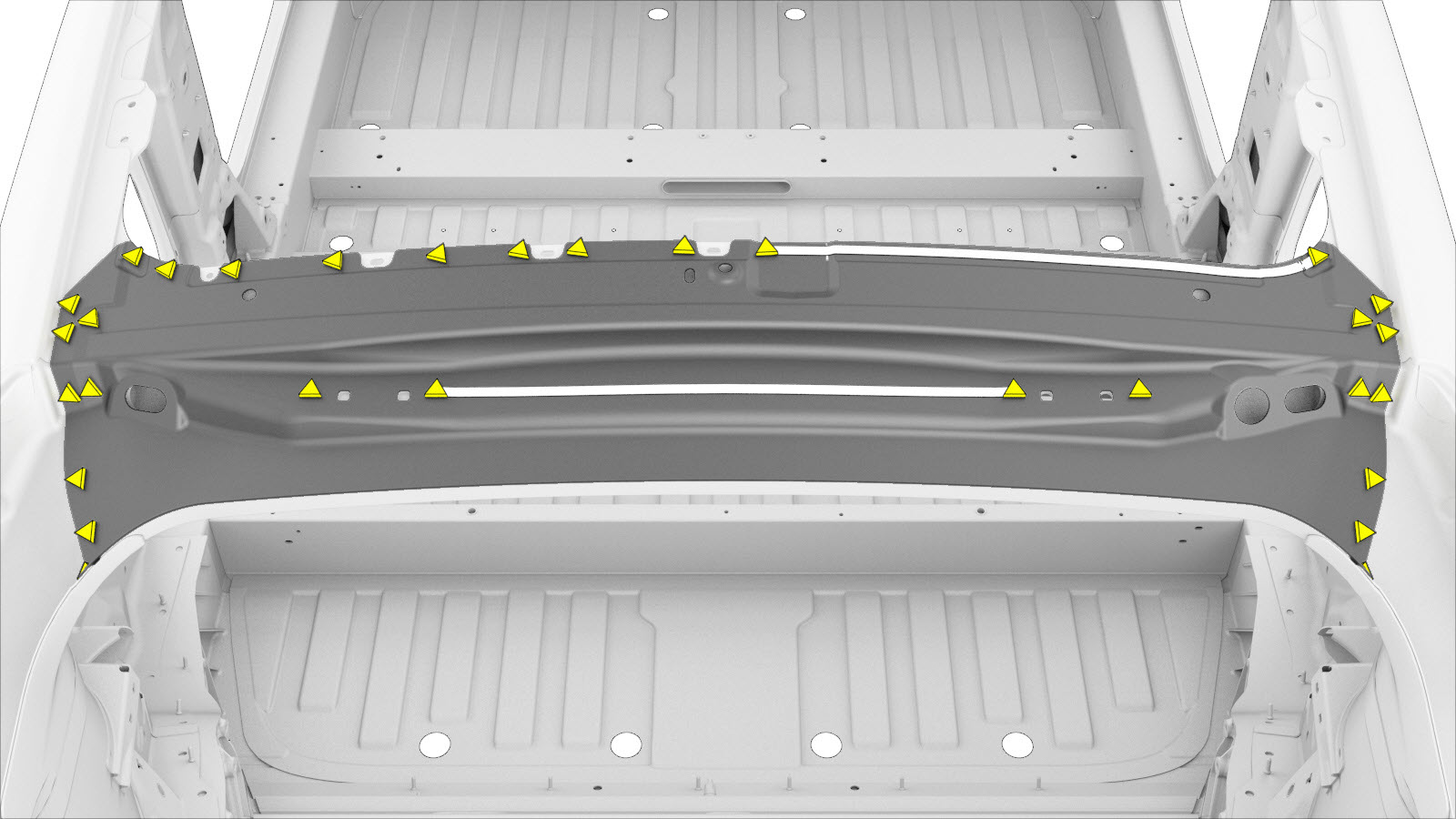

ou soldaduras por pontos de fábrica
-
Prepare a instalação.

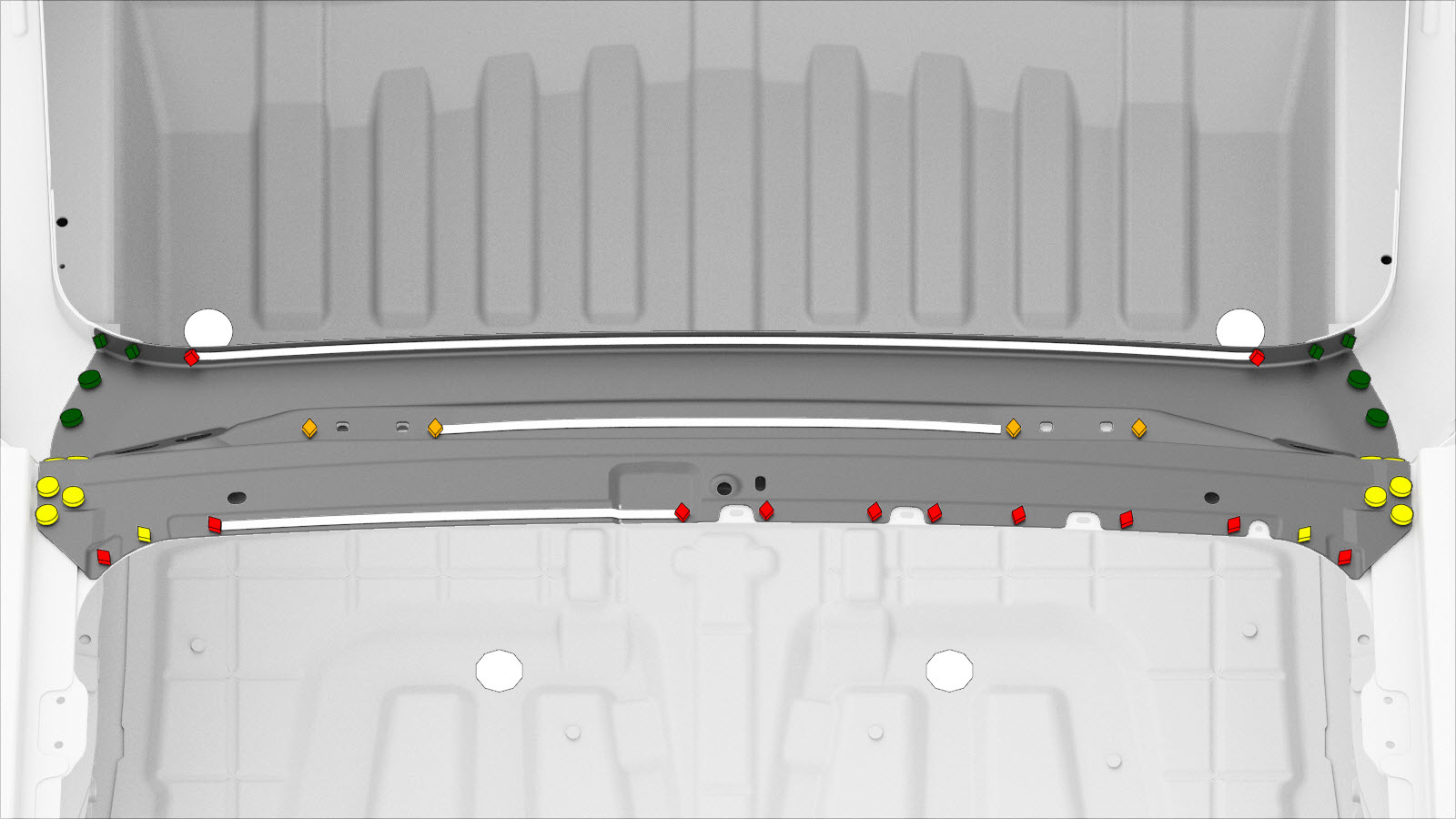

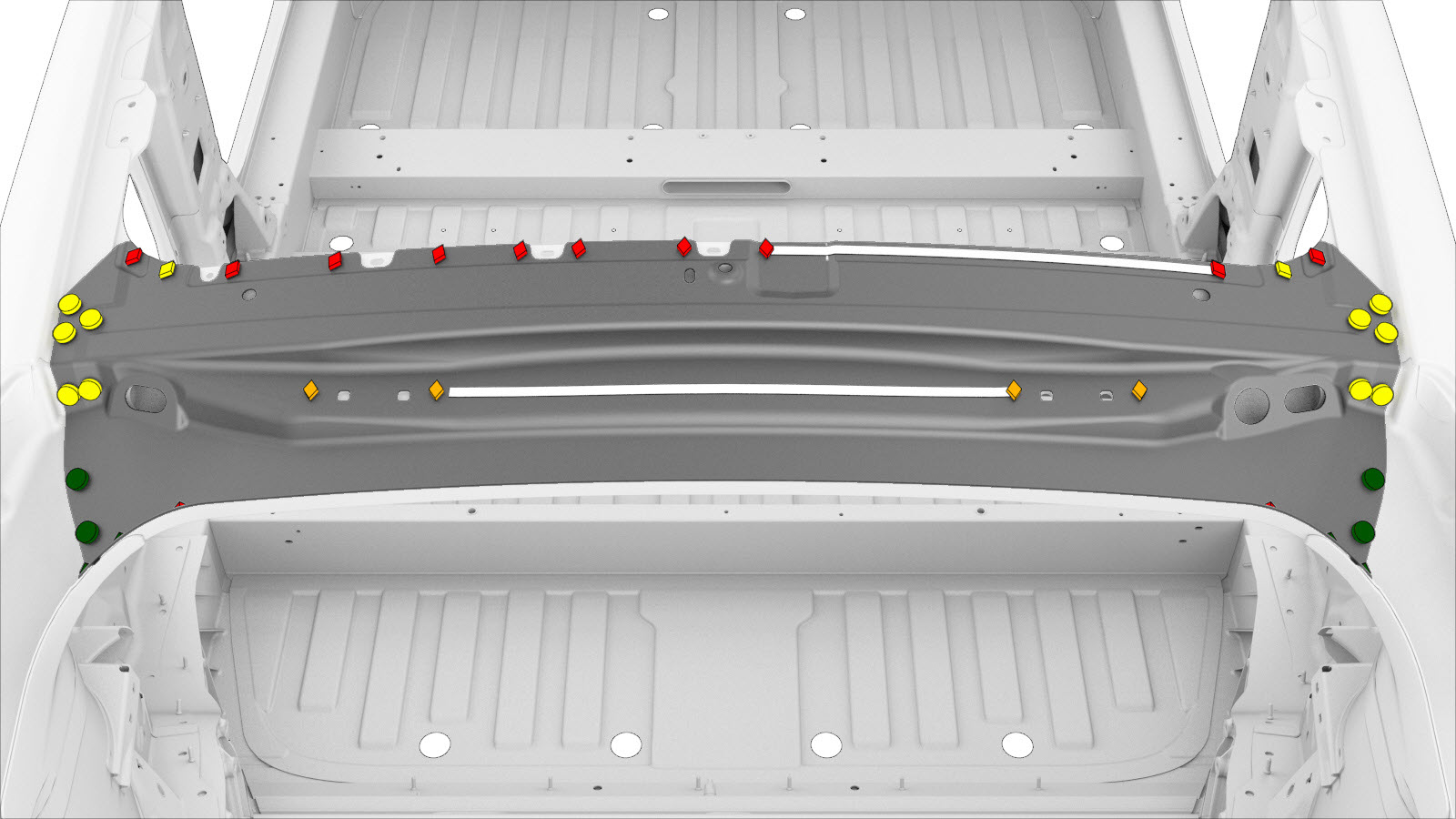

ou rebites embutidos, 4,8 mm, compridos
ou SPRs, 5x4,5NotaÉ utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.ou SPRs, 5x5NotaÉ utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: KA 075 2113.ou SPRs5x6 H4NotaÉ utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125.ou SPRs5x6 H2NotaÉ utilizada a seguinte matriz de SPR da Tesla para a instalação deste SPR: SM 085 0125. - Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o componente que foi removido para proporcionar acesso ao conjunto do painel traseiro:
- Conjunto do tejadilho (consulte o procedimento)
- Vidro do tejadilho (consulte o procedimento)
- Estrutura do conjunto do teto panorâmico (consulte o procedimento)
- Realize quaisquer operações pós-reparação necessárias.
