Camada exterior de quarto – Veículos com porta de carregamento fora da China
Informação sobre a reparação
- A secção inferior da camada exterior de quarto pode ser substituída desde que a linha de corte de referência da parte Descrições da secção da camada exterior de quarto deste documento seja respeitada.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASSY - RR QUARTER OTR (camada exterior de quarto) |
|
| 1 |
Rebite estrutural de resistência elevada, 6,5 mm
|
|
| 8 |
Rebite de cabeça redonda estrutural, 6,5 mm
|
|
| 10 |
Rebite, 4,8 mm
|
|
| 32 |
Rebite embutido, 4,8 mm, curto
|
|
| 18 |
Rebite oco S08
|
|
| 3 |
Rebite oco S18
|
|
| 1 |
Rebite oco S28
|
|
| 1 |
Rebite oco S38
|
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Descrições da secção da camada exterior de quarto
| Separação da camada exterior de quarto | ||
|---|---|---|

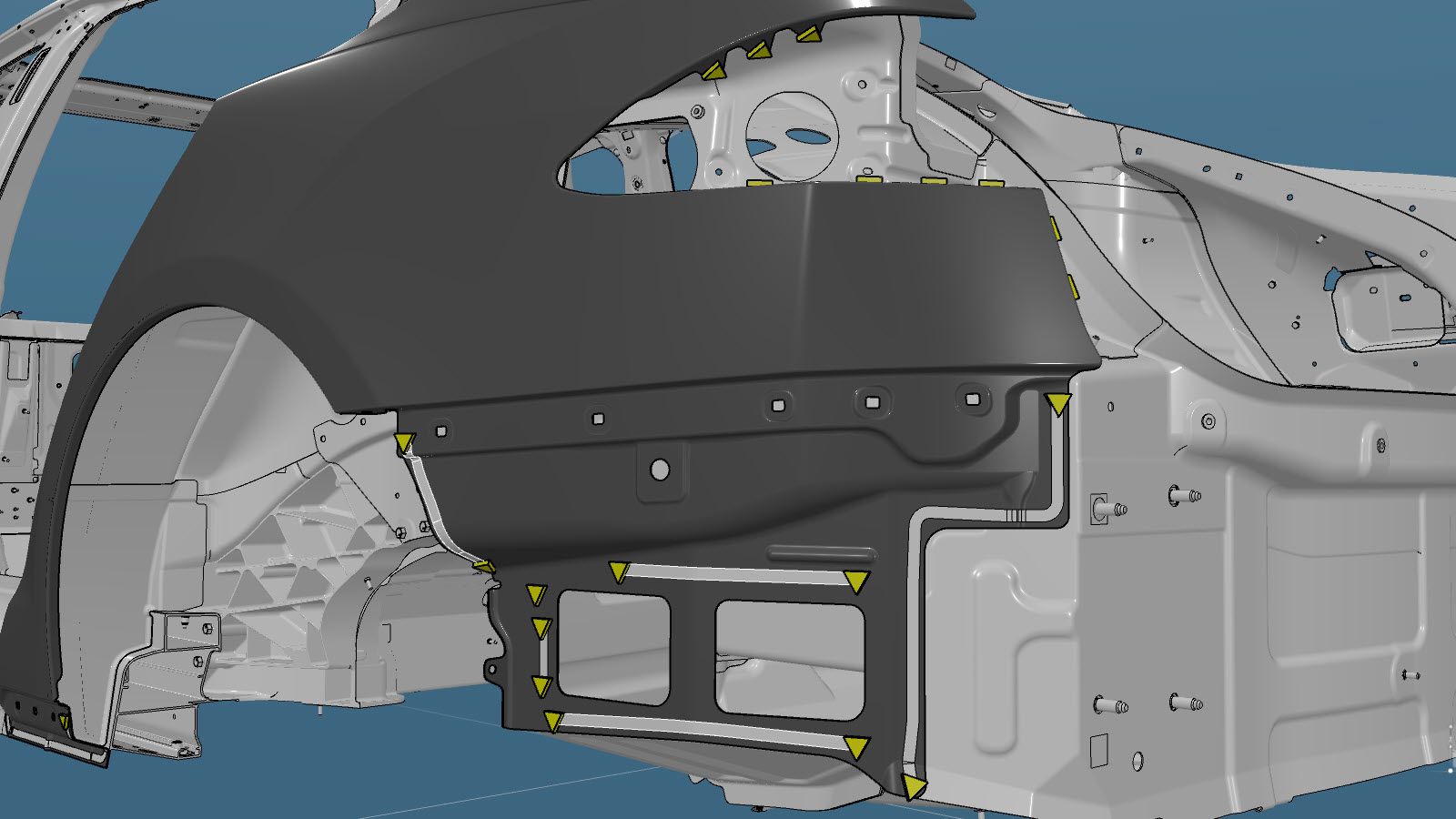

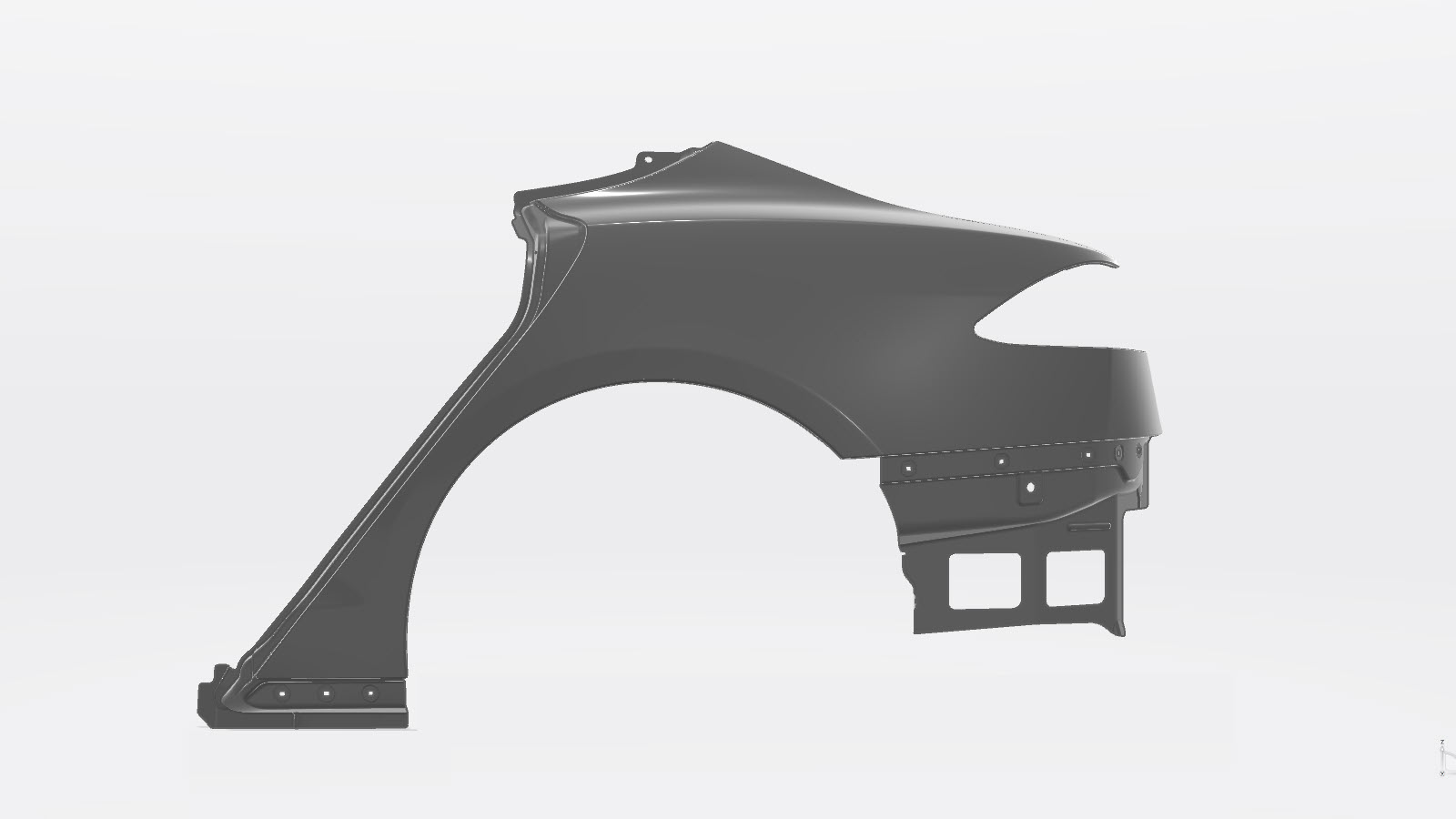

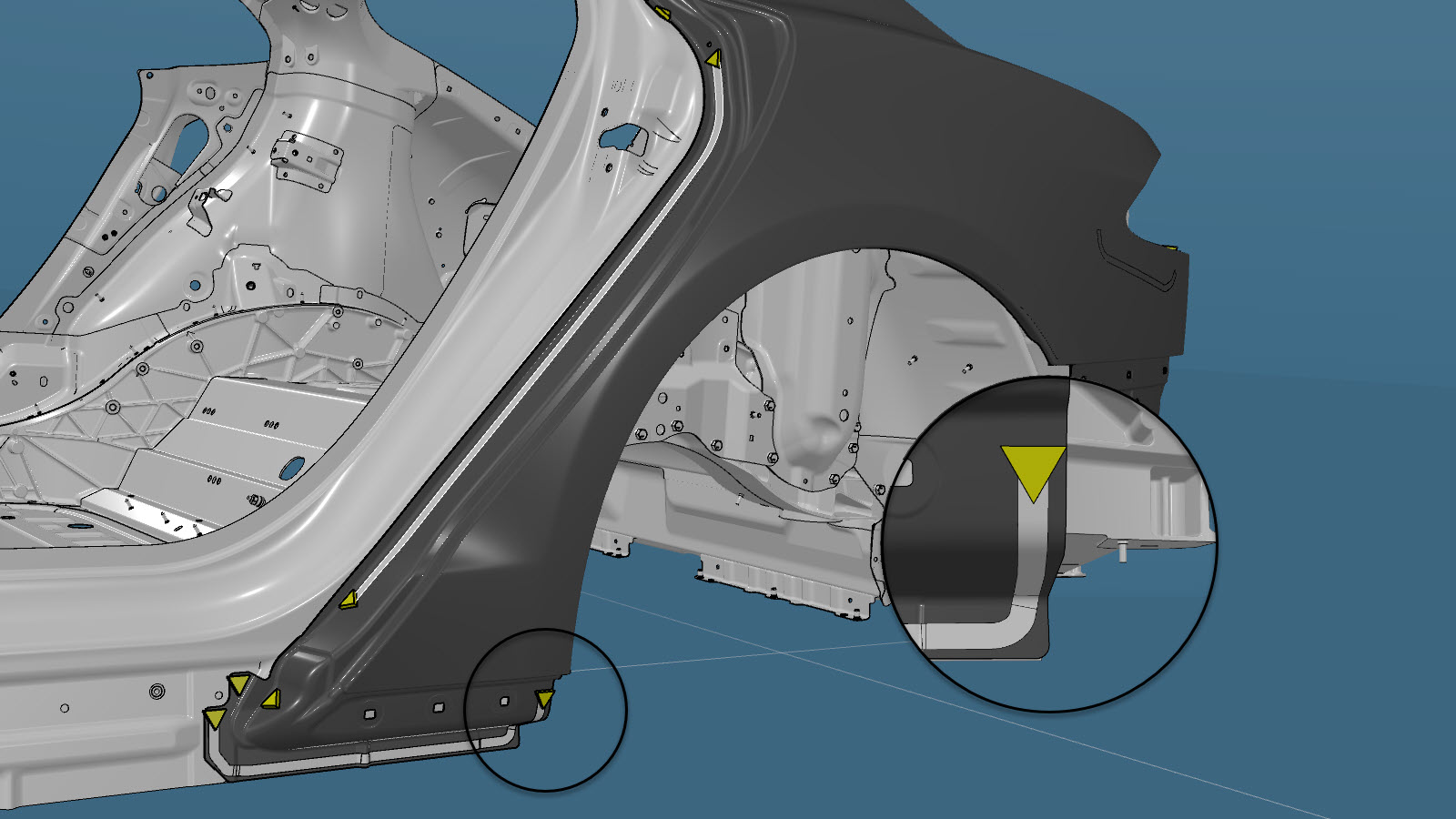

| A camada exterior de quarto (mostrada abaixo) é um componente individual e pode ser substituída como uma reparação individual: | ||
|
|
||
|
Como alternativa, em vez de substituir a camada da parte exterior de quarto completa, é possível substituir a parte inferior da camada exterior de quarto utilizando a linha de corte descrita neste documento. |
||
|
|
||
| Secções da camada exterior de quarto |
| Descrições da secção da camada exterior de quarto | |
|---|---|
|
Secção inferior
Nota
Crie uma chapa de apoio
A partir da parte restante do novo componente e instale conforme indicado.
|
|
Procedimento de reparação
-

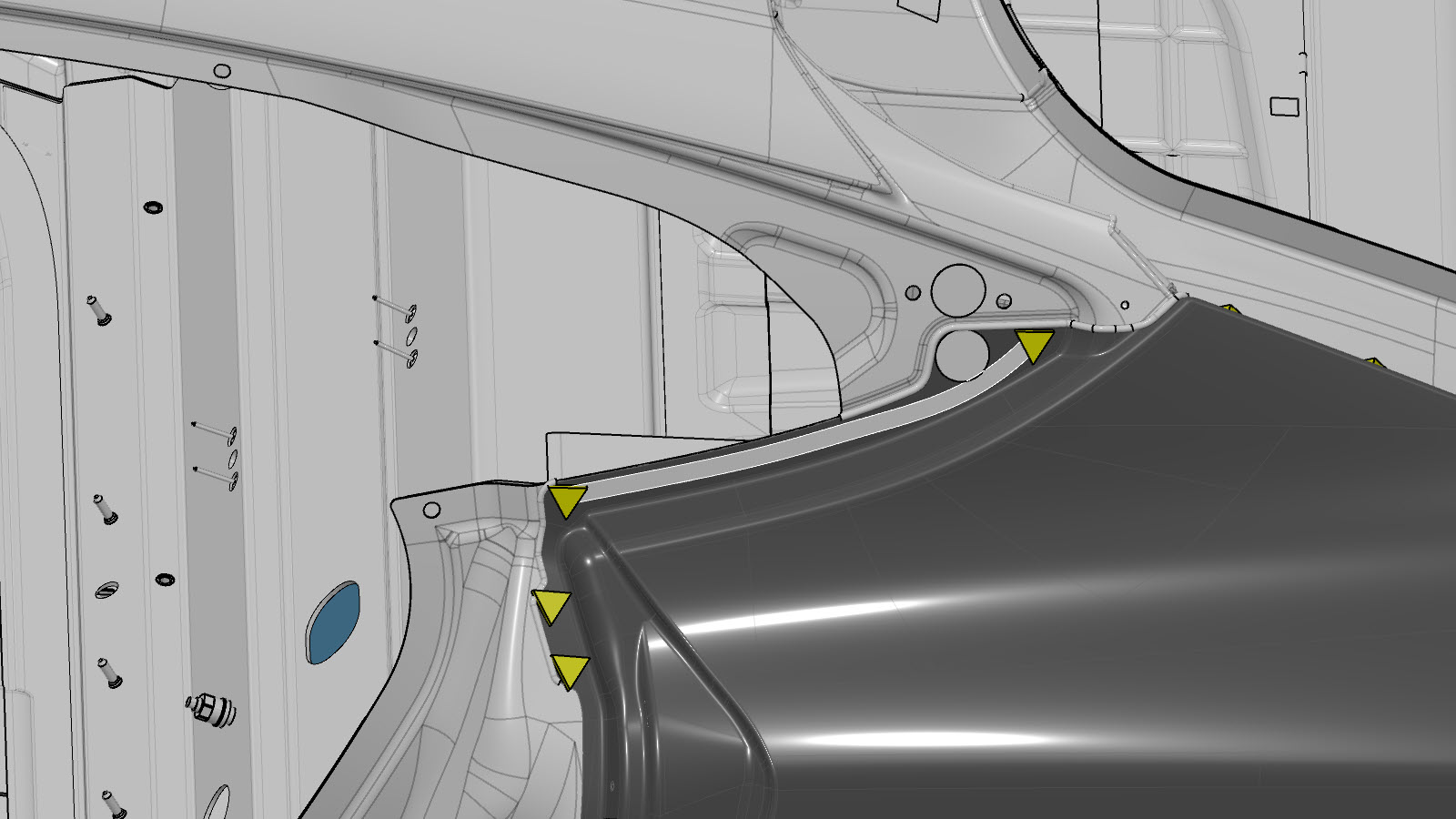

Separe a flange da cava da roda traseira.
-

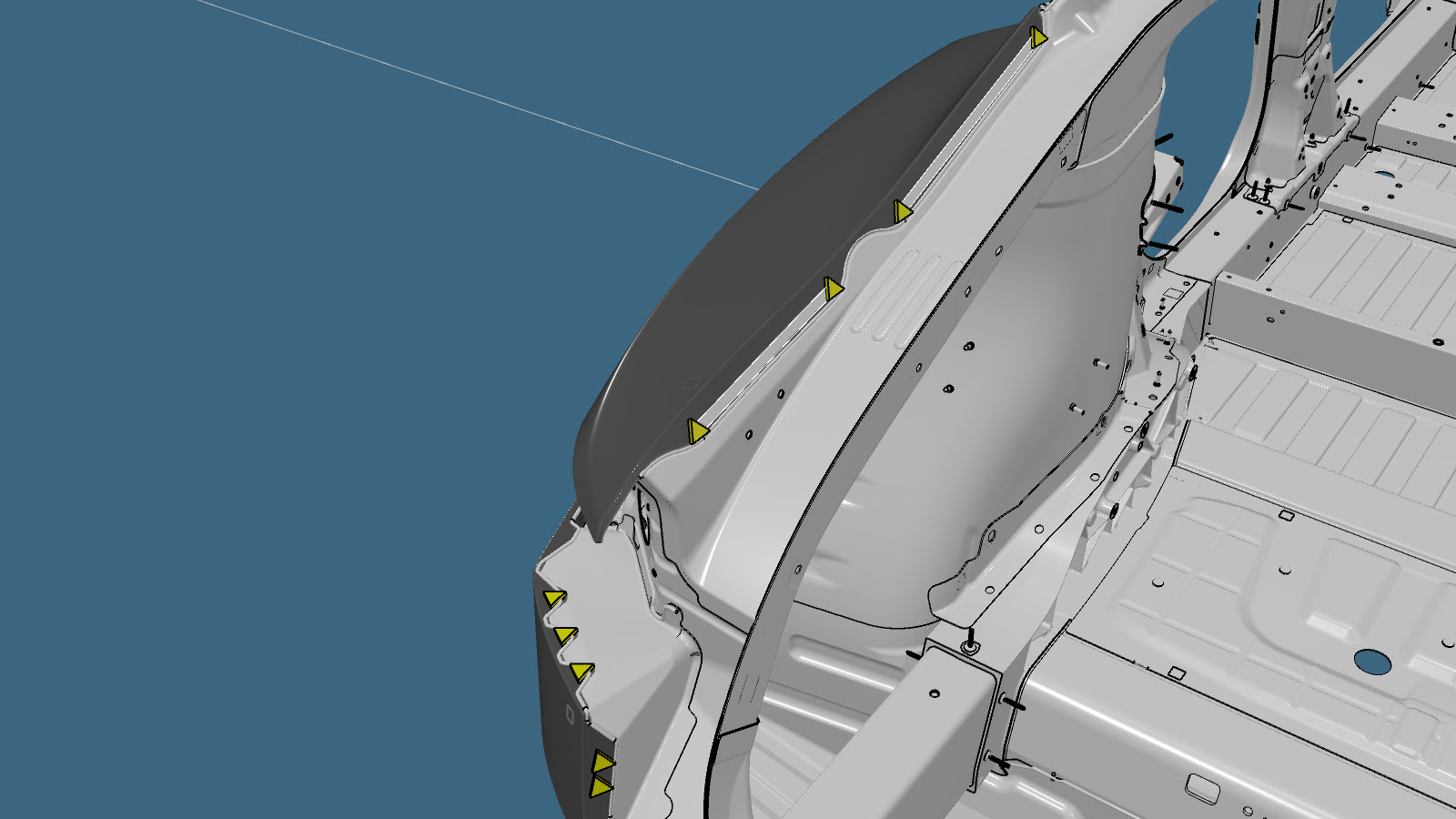

Remova o componente original.
NotaSe apenas substituir uma secção da parte exterior traseira de quarto: Apenas remova os fixadores da secção a ser removida.
ou
soldaduras por pontos de fábrica
-

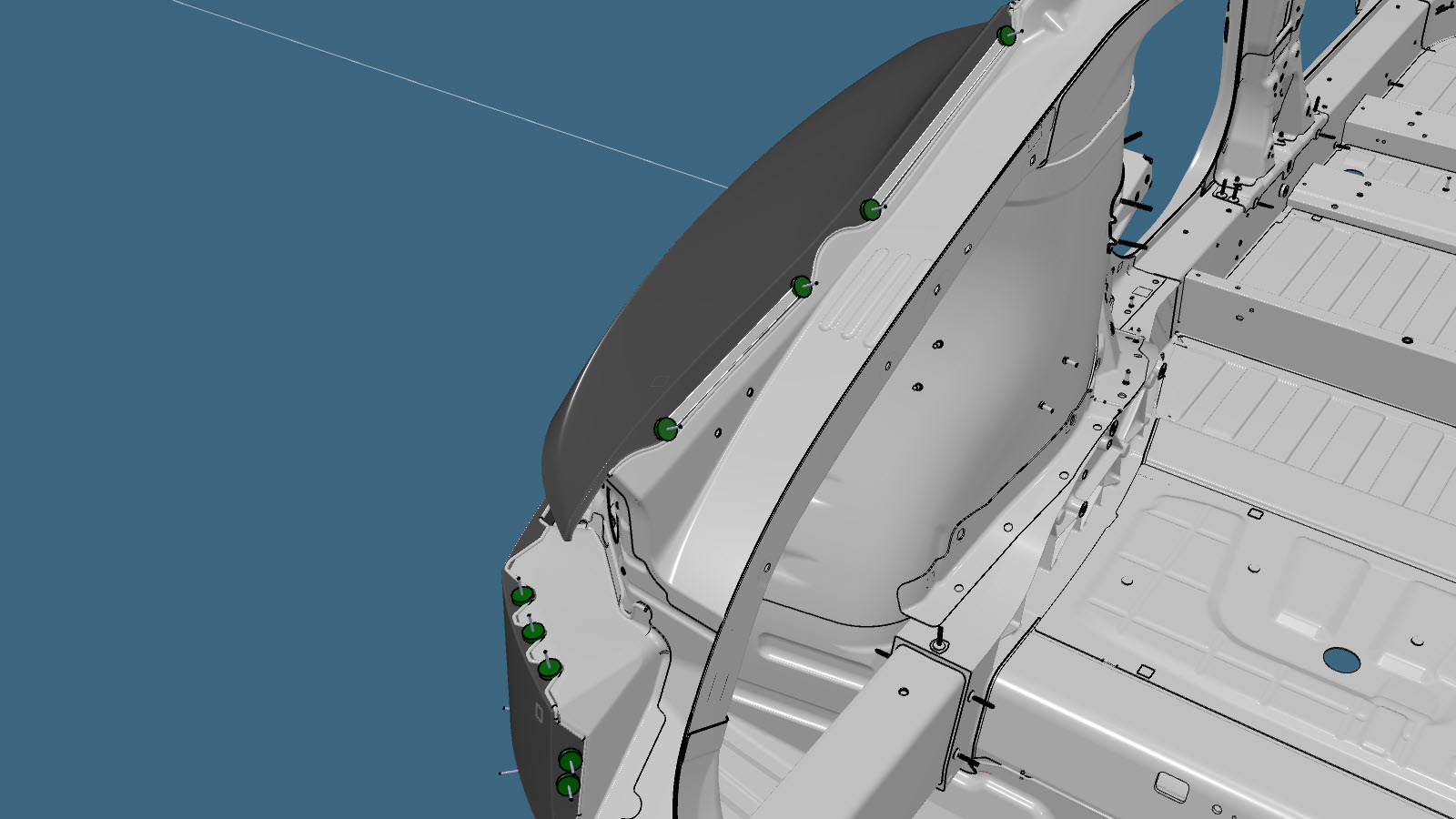

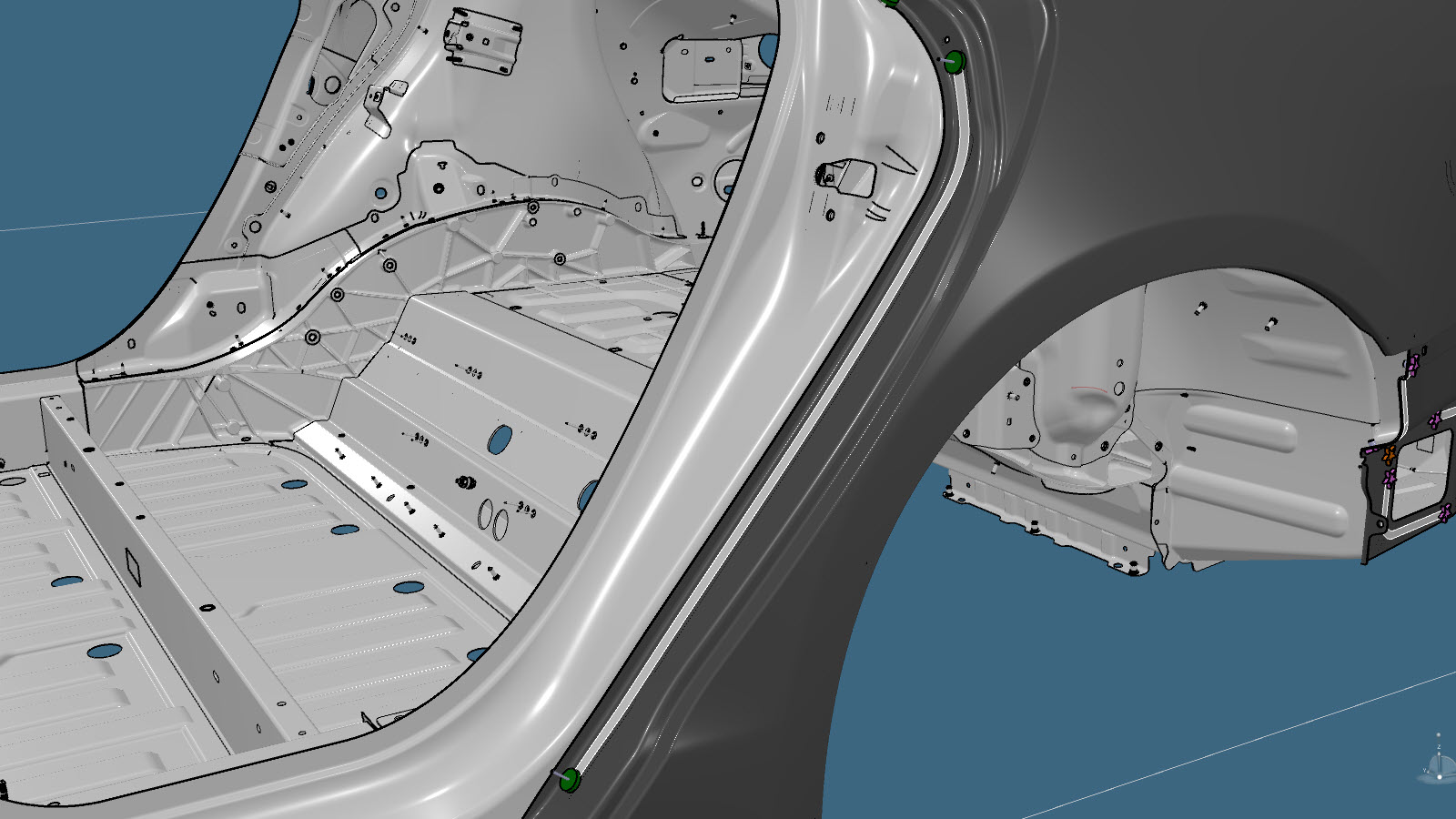

Prepare a instalação.

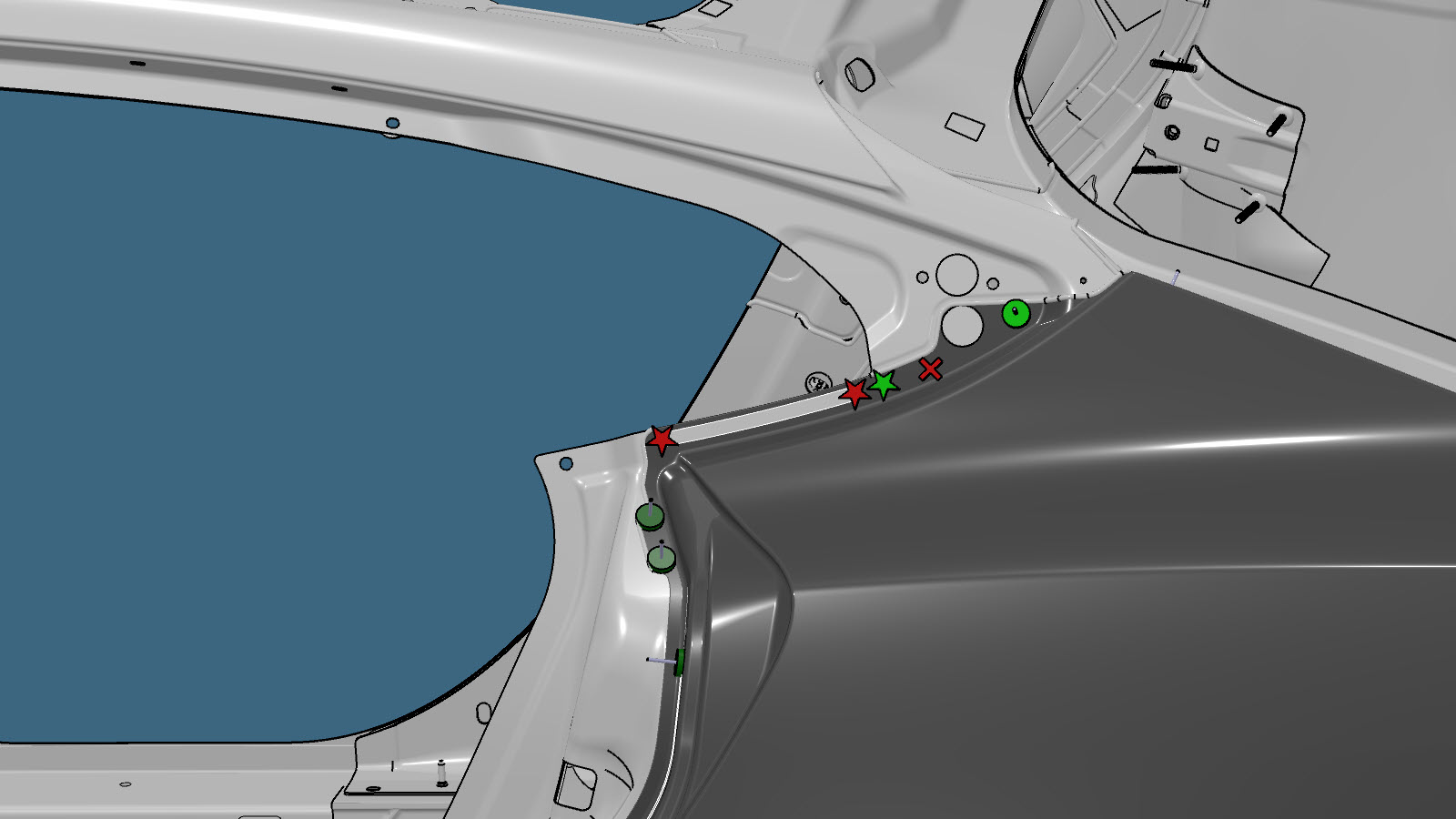

NotaUm X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites embutidos, 4,8 mm, curtos
ou rebites, 4,8 mm

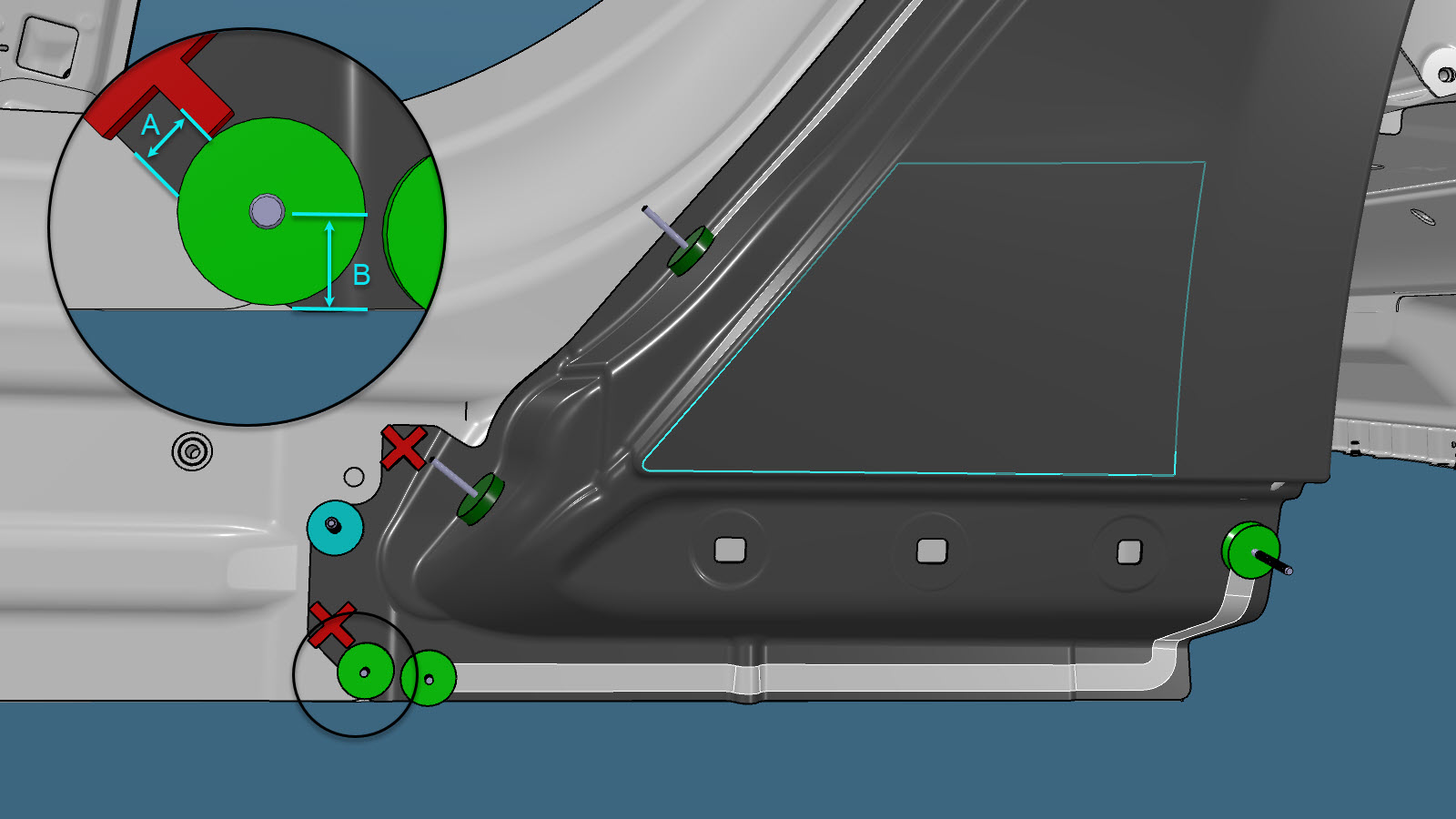

- A = 5 mm.
- B = 13 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
- Dobre a flange da cava da roda.
-
Se substituir uma secção da camada exterior de quarto:

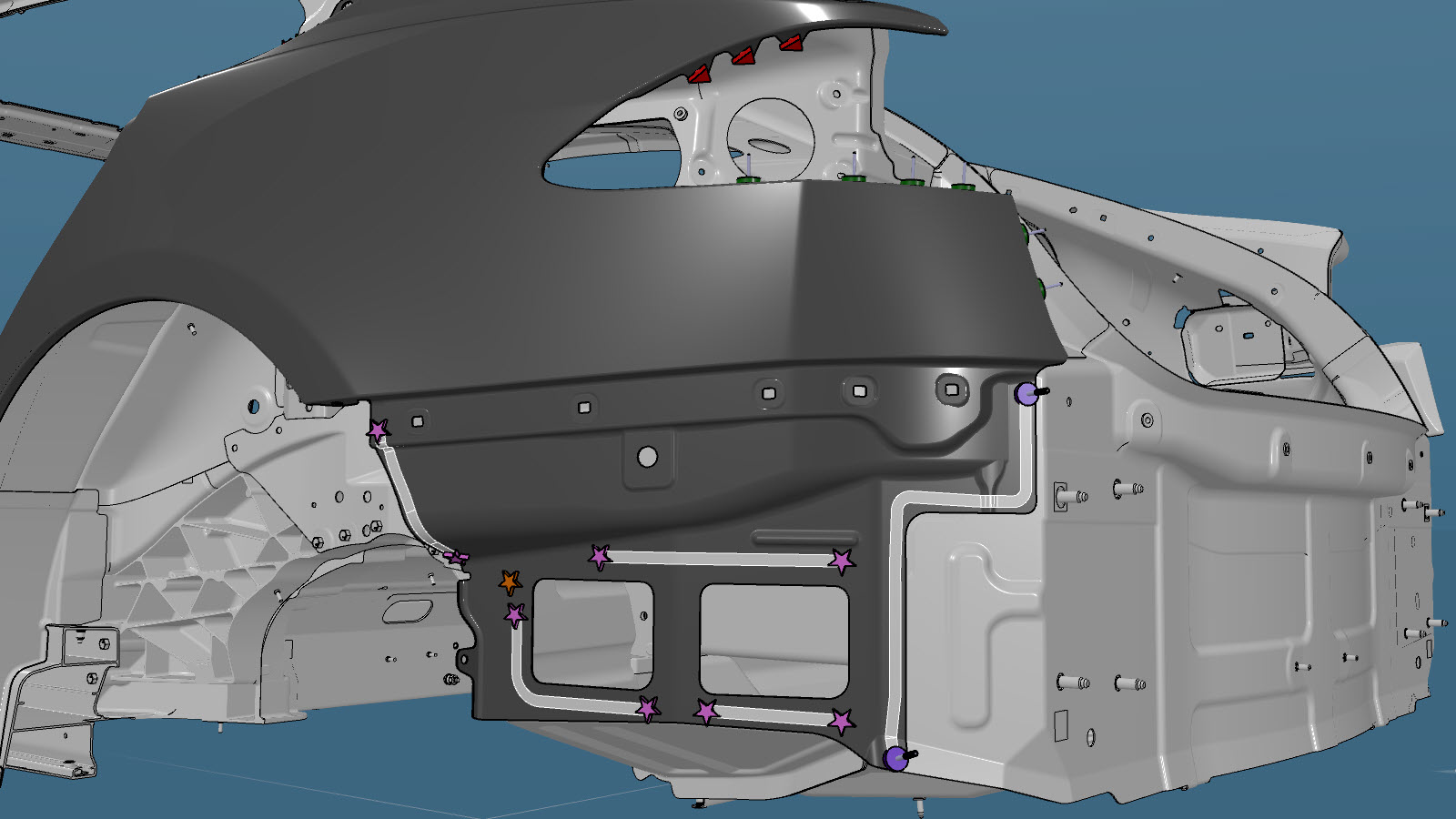

Efetue a soldadura GMA.
ou
rebites de soldadura de alumínio
Soldadura GMA
AvisoA não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.AvisoPara manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.CUIDADONão efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.Notaantes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória. - Realize quaisquer operações pós-reparação necessárias.
