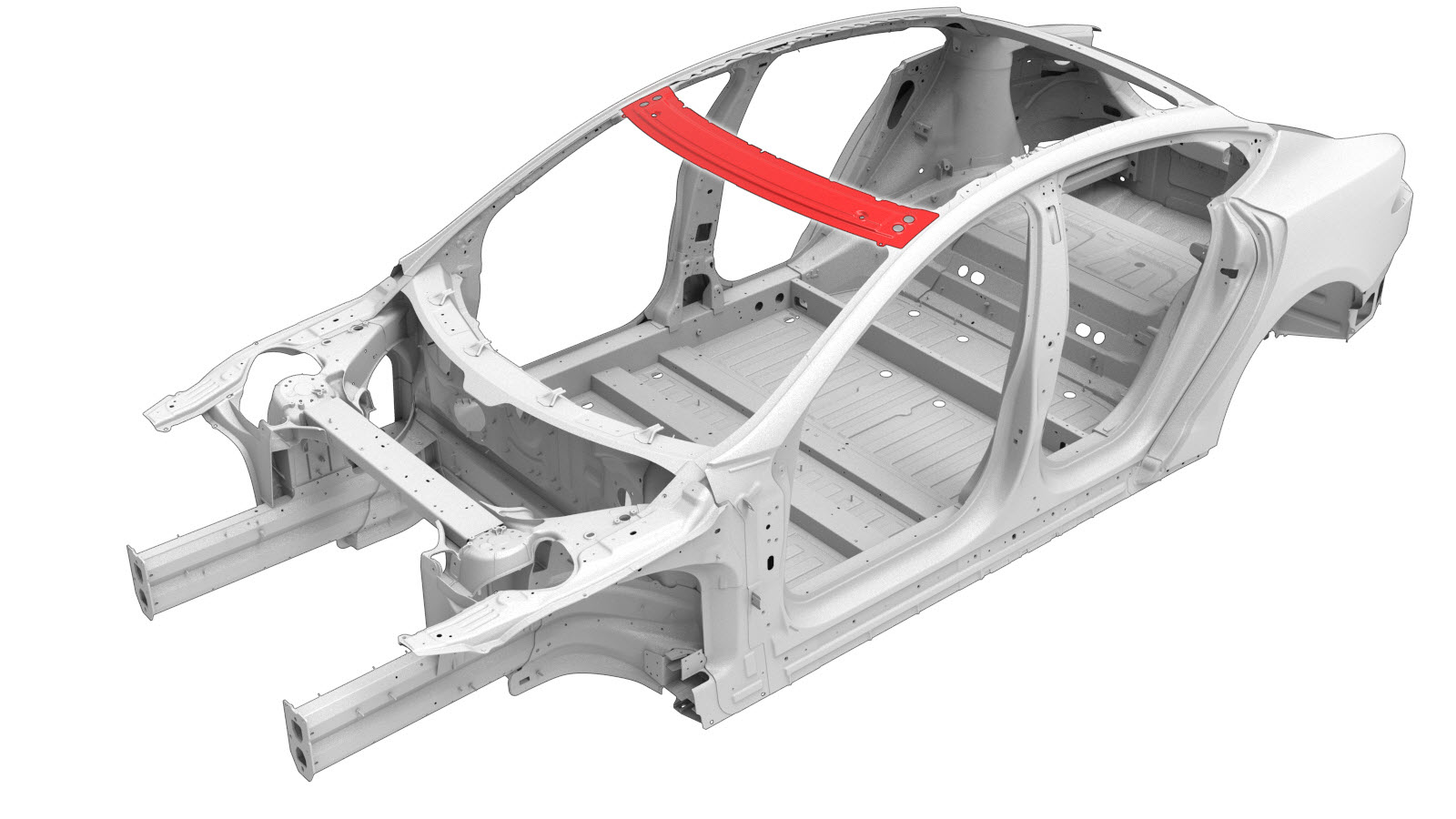

מכלול הדר קדמי (כלי רכב שנבנו עד 2 באוקטובר 2016)
נתוני תיקון
מכלול הדר קדמי של Model S יכול להתחבר אל כלי הרכב עם מחבר תושבת הדר דור ראשון או דור שני. בדקו את מחבר תושבת ההדר בכלי הרכב המתוקן. תהליך תיקון זה הוא עבור כלי רכב עם מחבר תושבת הדר דור ראשון.
|

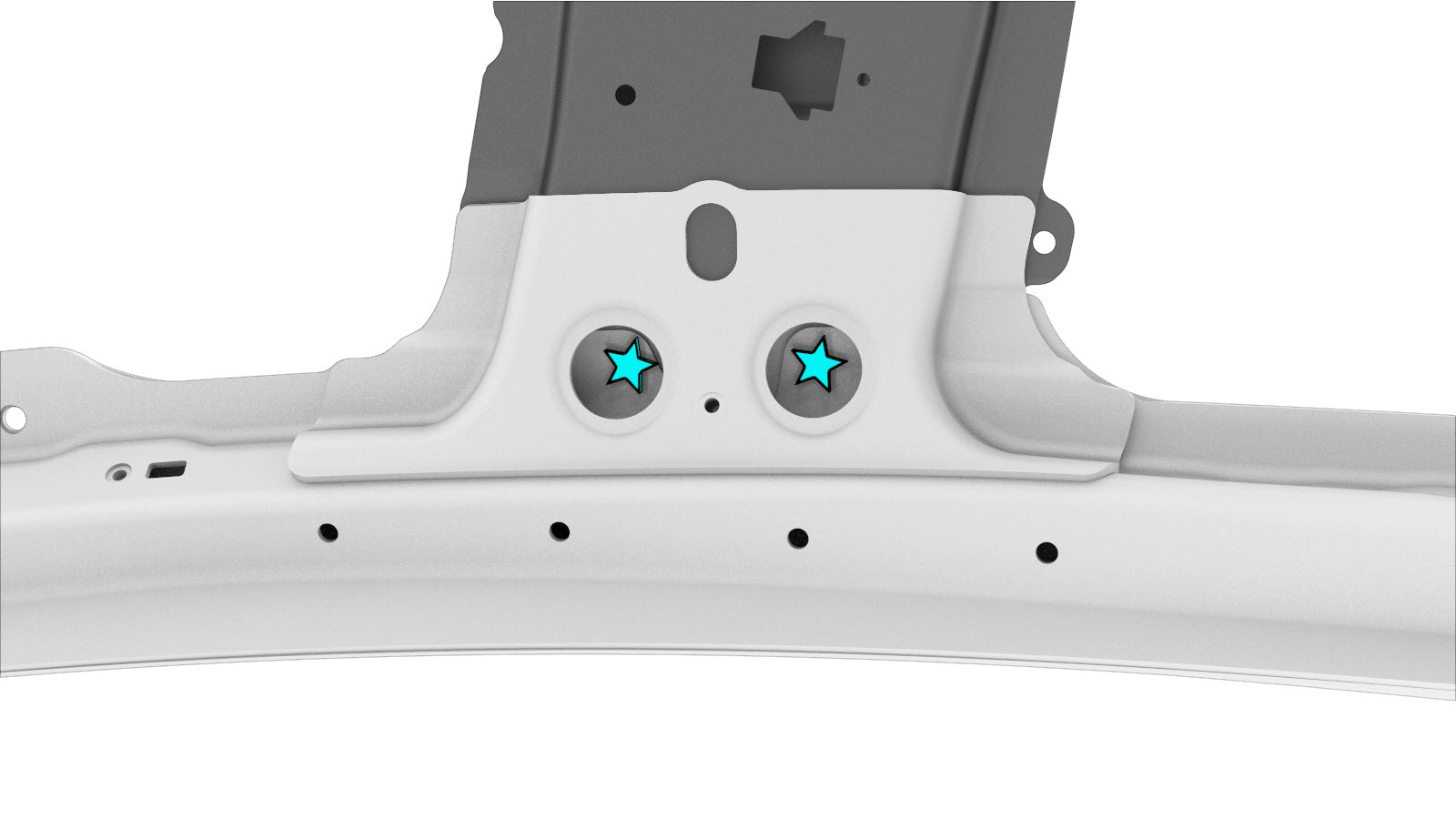

כלי רכב שנבנו עד 2 באוקטובר 2016 (תושבות מחבר הדר דור ראשון)
|

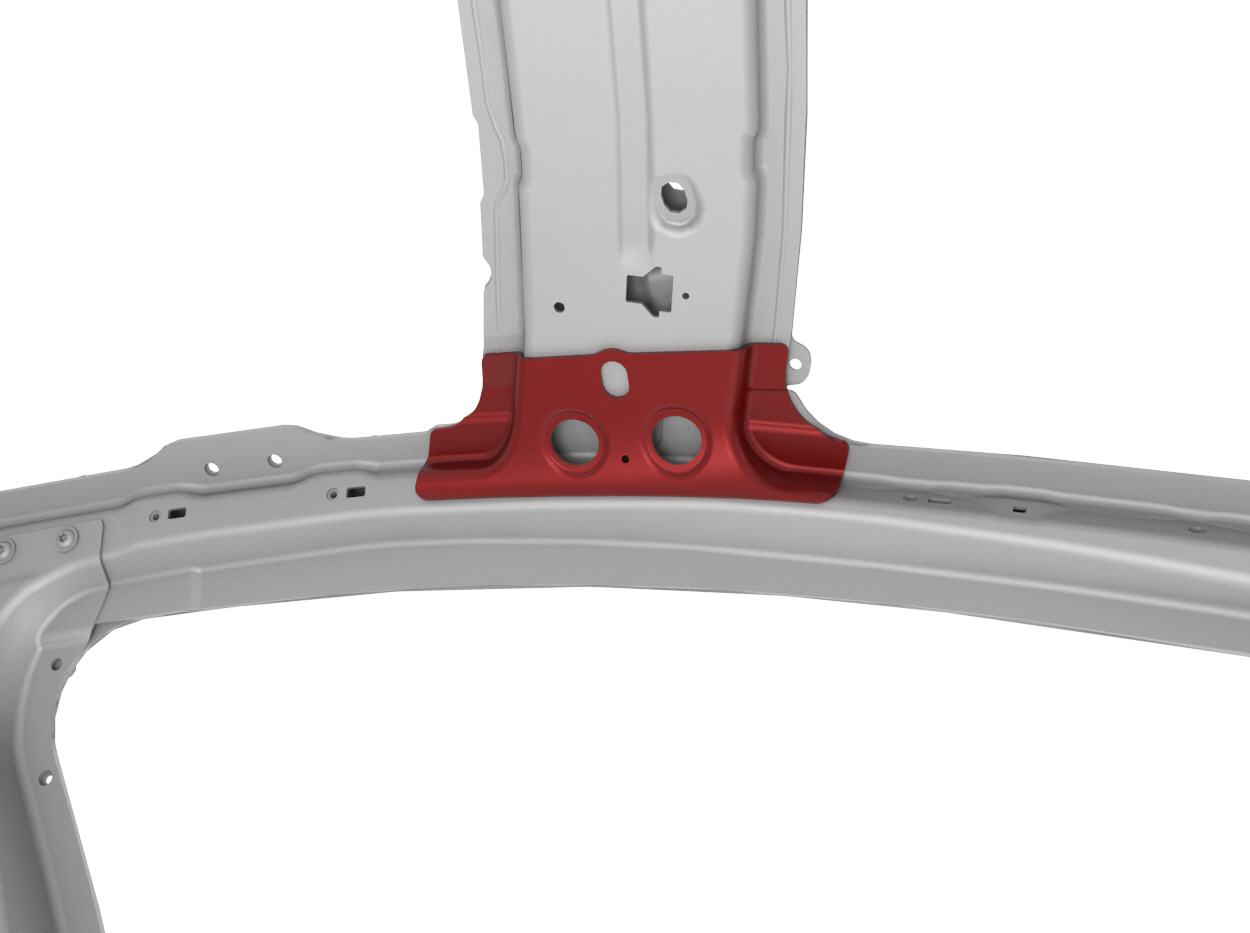

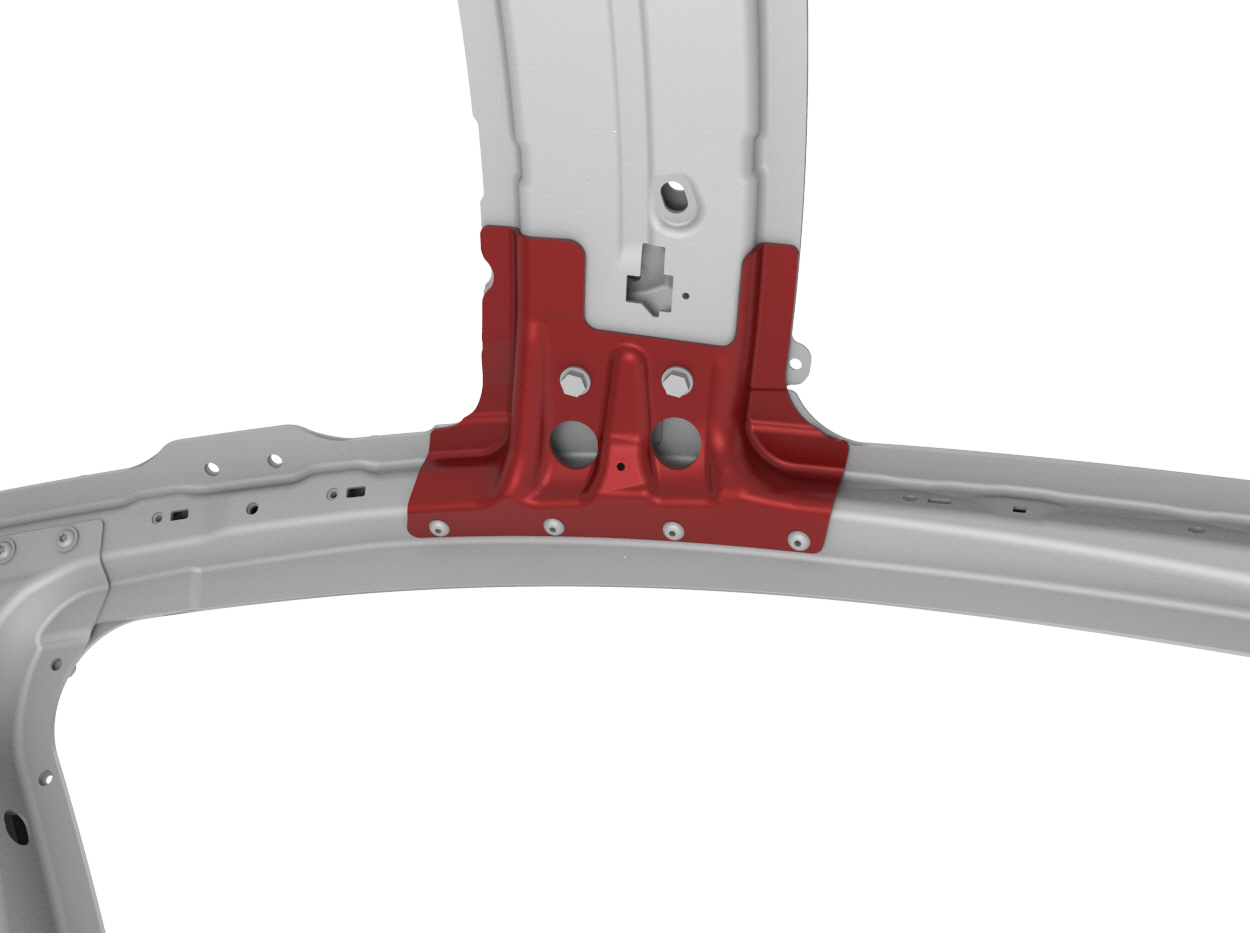

כלי רכב שנבנו בתאריך או אחרי התאריך 3 באוקטובר 2016 (תושבות מחבר הדר דור שני)
|
|
אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי בתהליך זה, יש להמשיך בתהליך זה. |
אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי, אין להמשיך בתהליך זה, במקום זאת יש להמשיך עם תהליך מכלול הדר קדמי (כלי רכב שנבנו אחרי 2 באוקטובר 2016). |
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

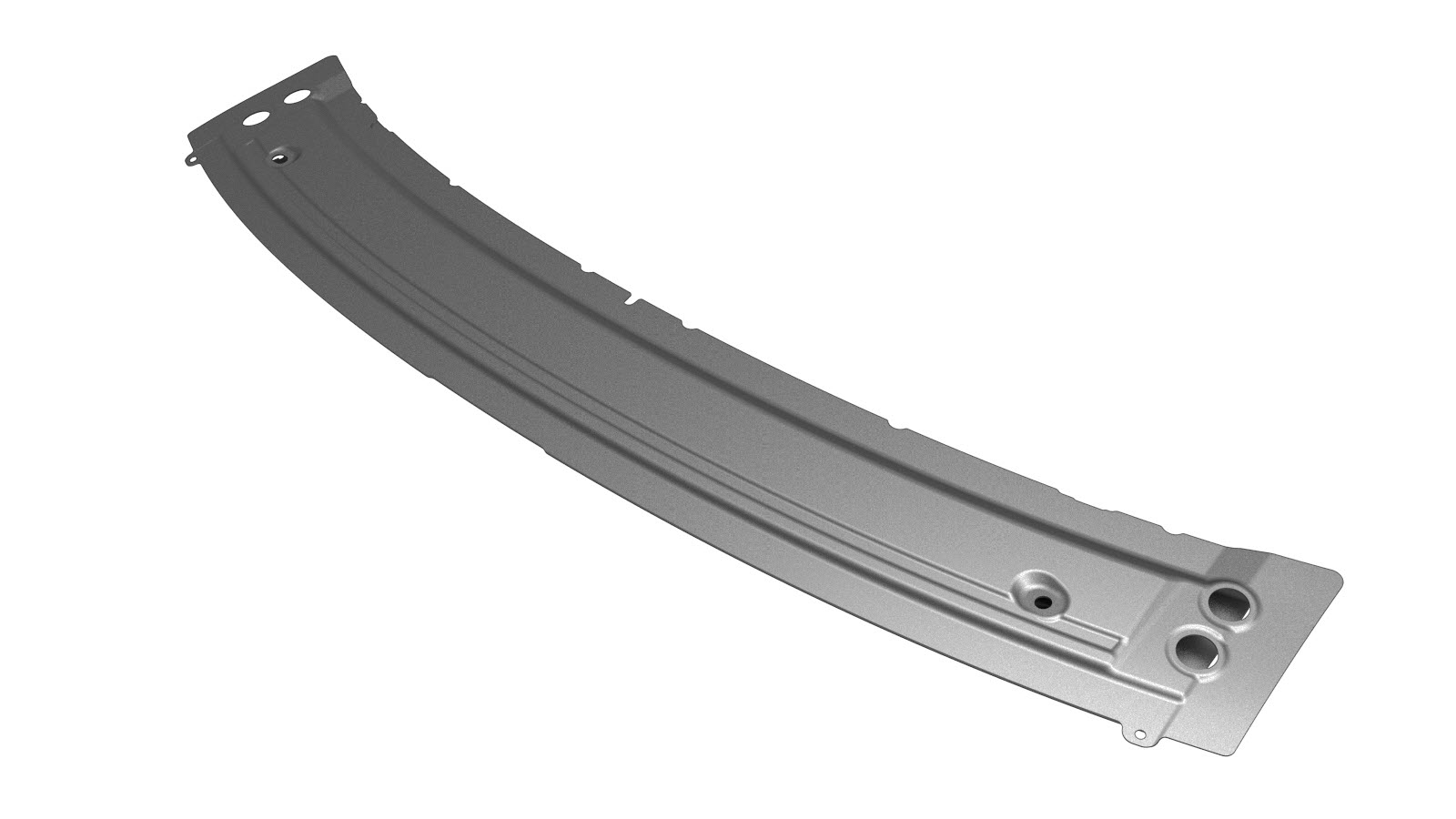

| 1 | ASY FR HEADER SVC (מכלול הדר קדמי) |
|
| 4 |
מסמרת Flow Form S48
|
|
| 8 |
מסמרת Flow Form S58
|
|
| 4 |
מסמרת Flow Form S68
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המכסה את מכלול ההדר הקדמי:
בהתאם לתאריך בניית כלי הרכב, הרכיב אשר מכסה את מכלול ההדר הקדמי יכול להיות אחד מהבאים:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
-

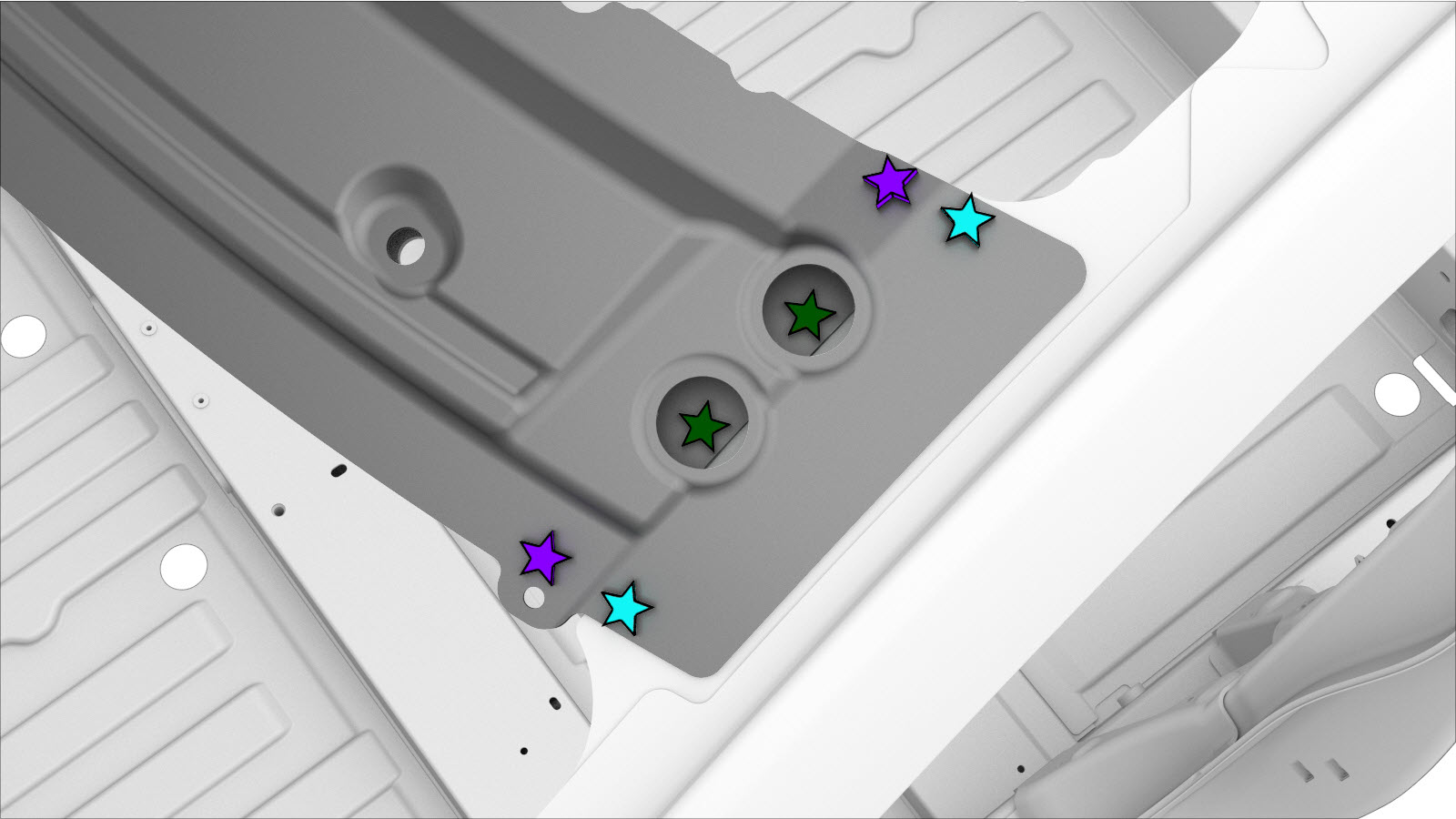

הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
-

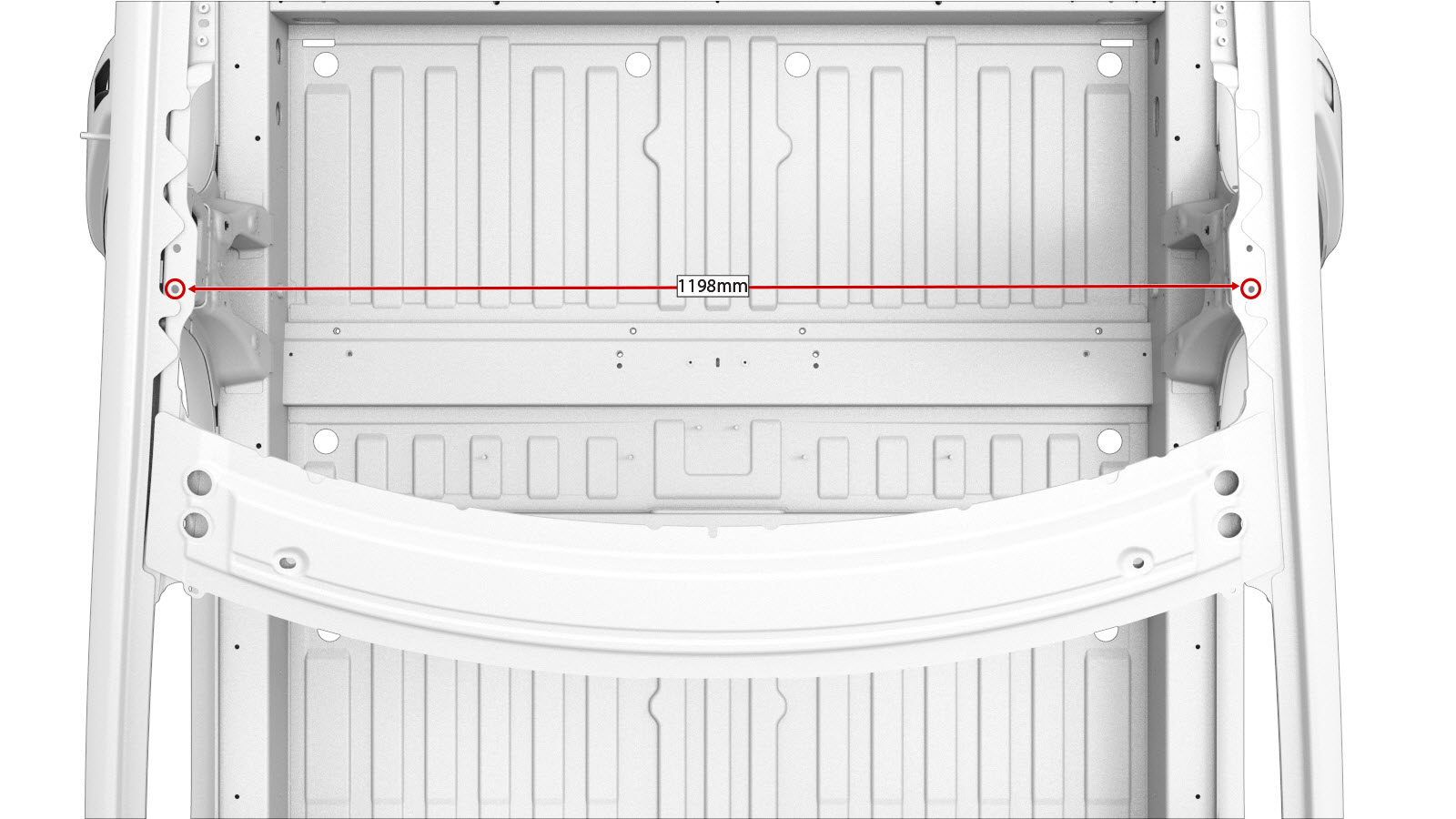

יש להשתמש במלחציים למקם את הרכיב החדש, ולהשתמש ב-tram gauge כדי לוודא שהמרחק בין חורי הגימור המצוינים הוא 1,198 מ"מ.
-
הכינו להתקנה.

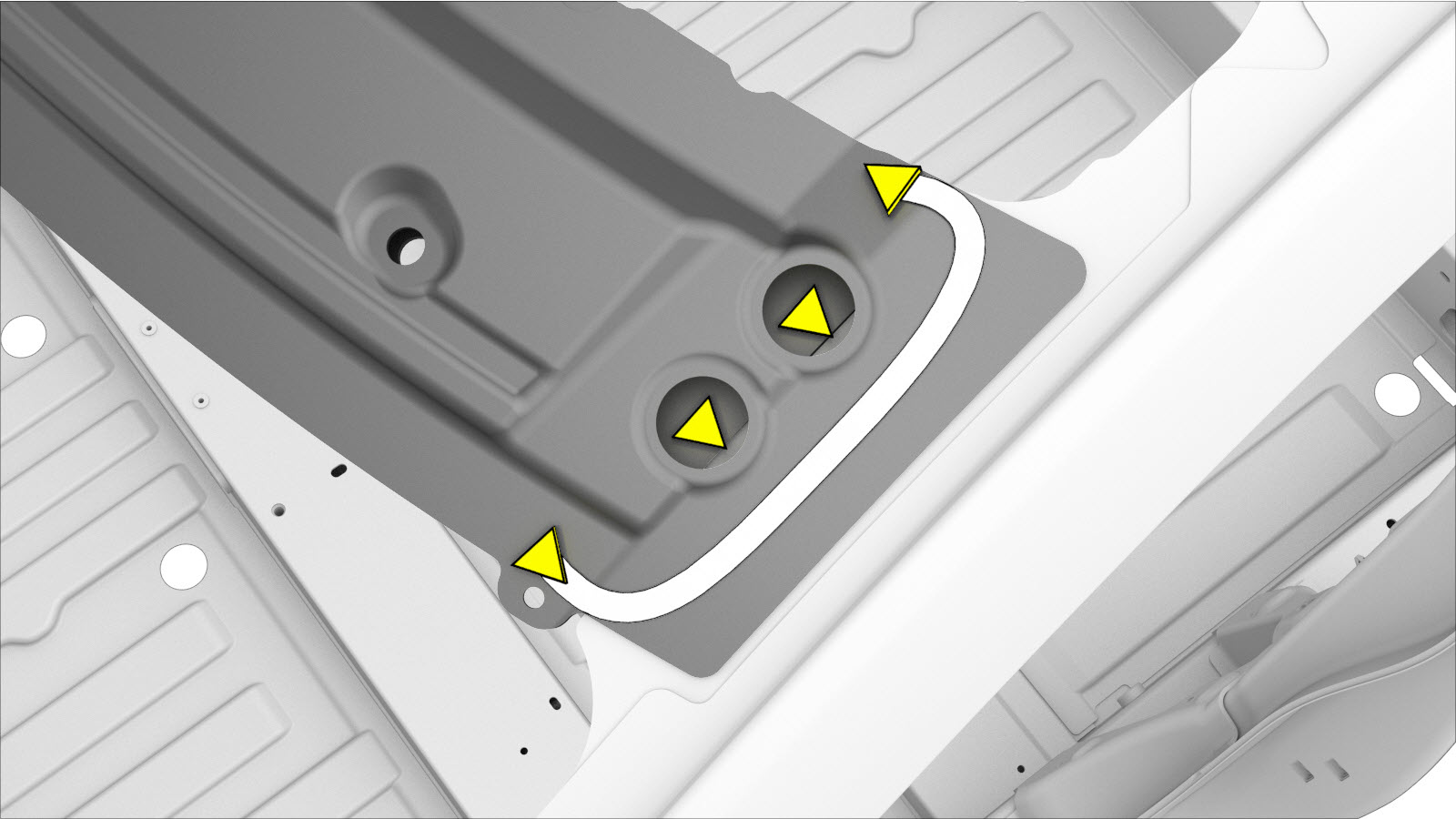

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את הרכיב אשר הוסר כדי לספק גישה למכלול הדר קדמי:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
- בצעו את התפעולים הנדרשים לאחר תיקון.
