אום חיזוק מושב שורה שלישית
קוד תיקון:
16010200302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

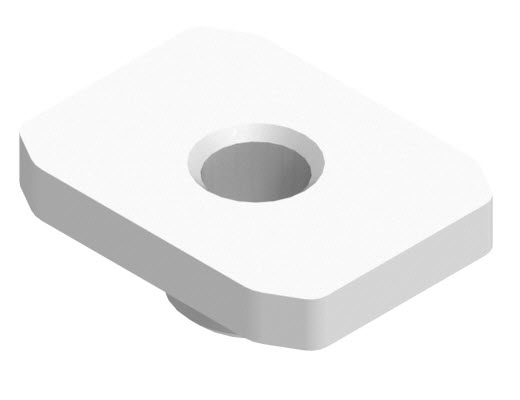

| 1 | אום הקנה, M10 (לוחית אום מושב שורה שלישית) |
מספר חלק של Tesla 2006869-S0-A. |
| 2 | מסמרות פופ | מספר חלק של Tesla 1003668-00-C. |
| 1 | BUTYL FOIL PATCH 50x50x1mm | מספר חלק של Tesla 1045194-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

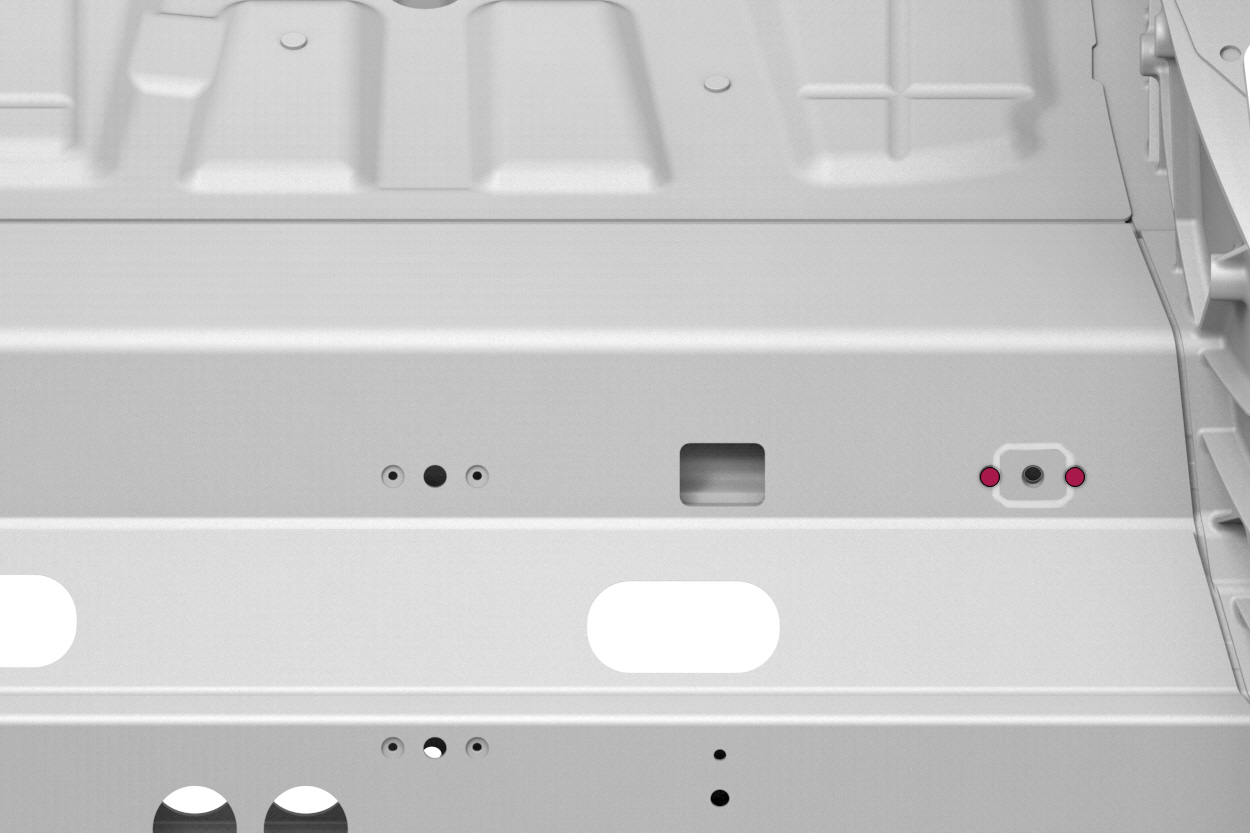

הסירו את הרכיב המקורי.

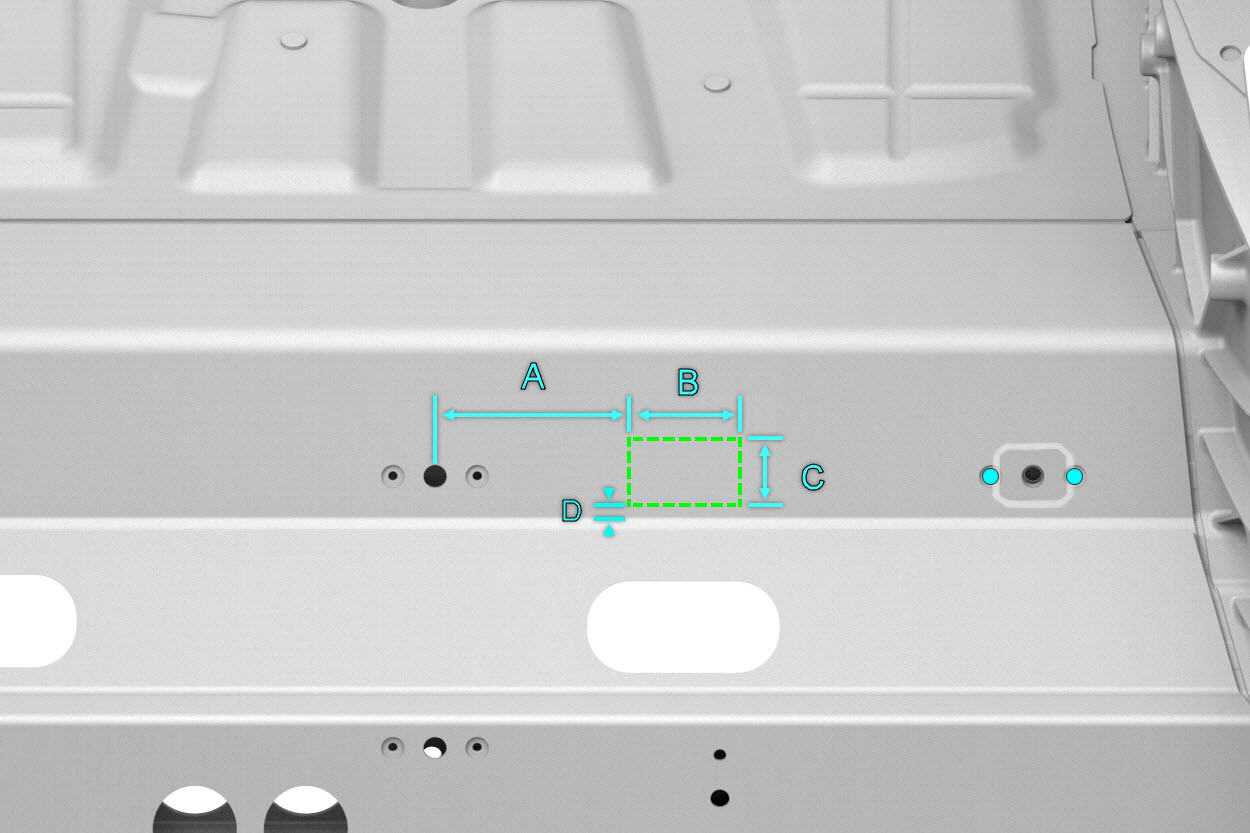

חתכו חור בלוח הרצפה כדי לאפשר גישה אל הרכיב המקורי.מסמרות מבניות ברמת מפעל
- A = 120 מ"מ
- B = 40 מ"מ
- C = 26 מ"מ
- D = 12 מ"מ
-
הכינו להתקנה.
או מסמרות פופ
- התקינו את הרכיב או הרכיבים החדשים.
-

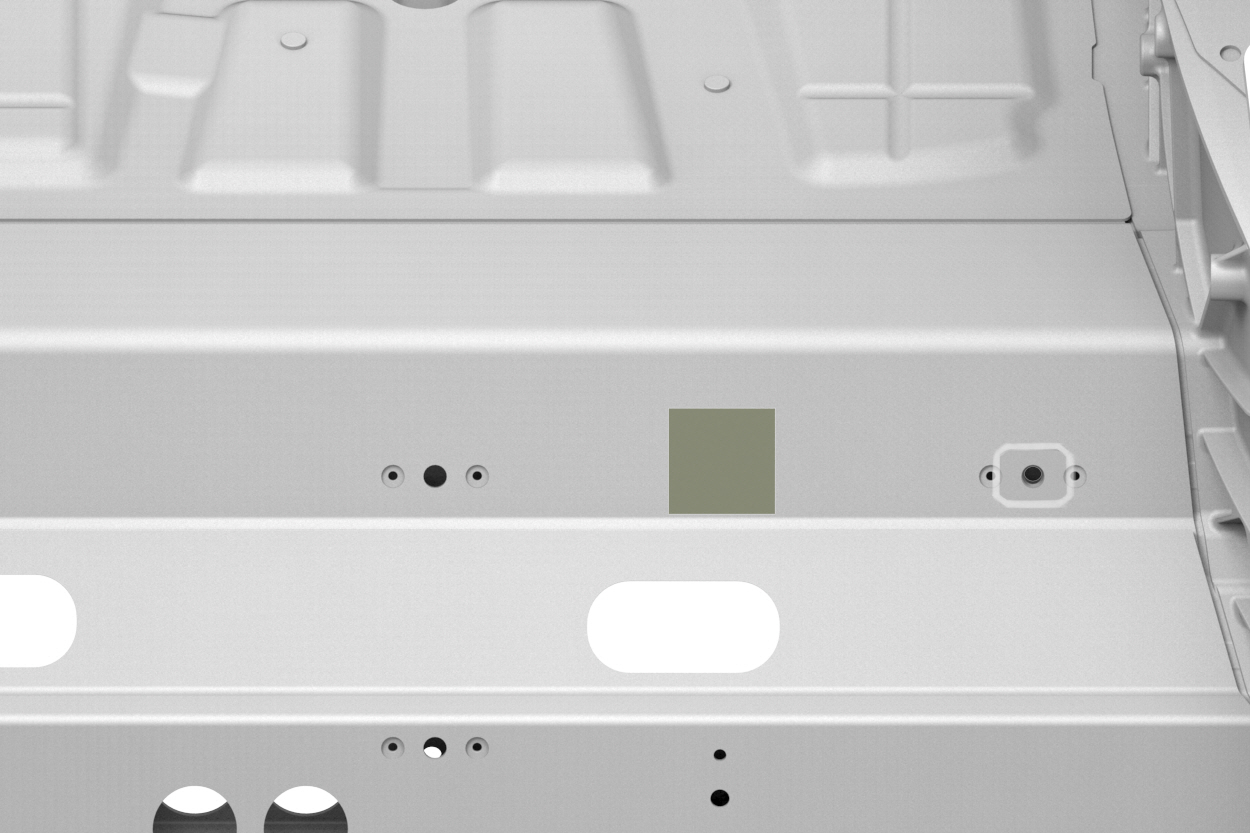

כסו את חור הגישה עם סרט בוטילי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
