תיקון תושבת רפידת מגבה

רשימת חלקים

כמות תיאור תמונה / הערות
1 PLATE- SERVICE SIDE SILL (לוחית תיקון תושבת רפידת מגבה)
9

מסמרת משוקעת ראש מבנית, 6.5 מ"מ

2

ריבנט, M8x0.5-3

 מספר חלק של Tesla‏ 1014282-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את הרכיב המקורי.

    ריבנט

  2. תקנו את כל הכיפופים באזור החור פיקאפ.
  3. אם ישנם סדקים בגודל 10 מ"מ או יותר באזור התיקון, בצעו ריתוך GMA.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    זהירות
    אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
    Informational PurposesAn informational icon, calling your attention
    הערה
    לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
  4. אם נדרש, השחיזו את המשטח העליון של הריתוכים כדי לגרום לריתוך להיות חלק עם האזור סביב.

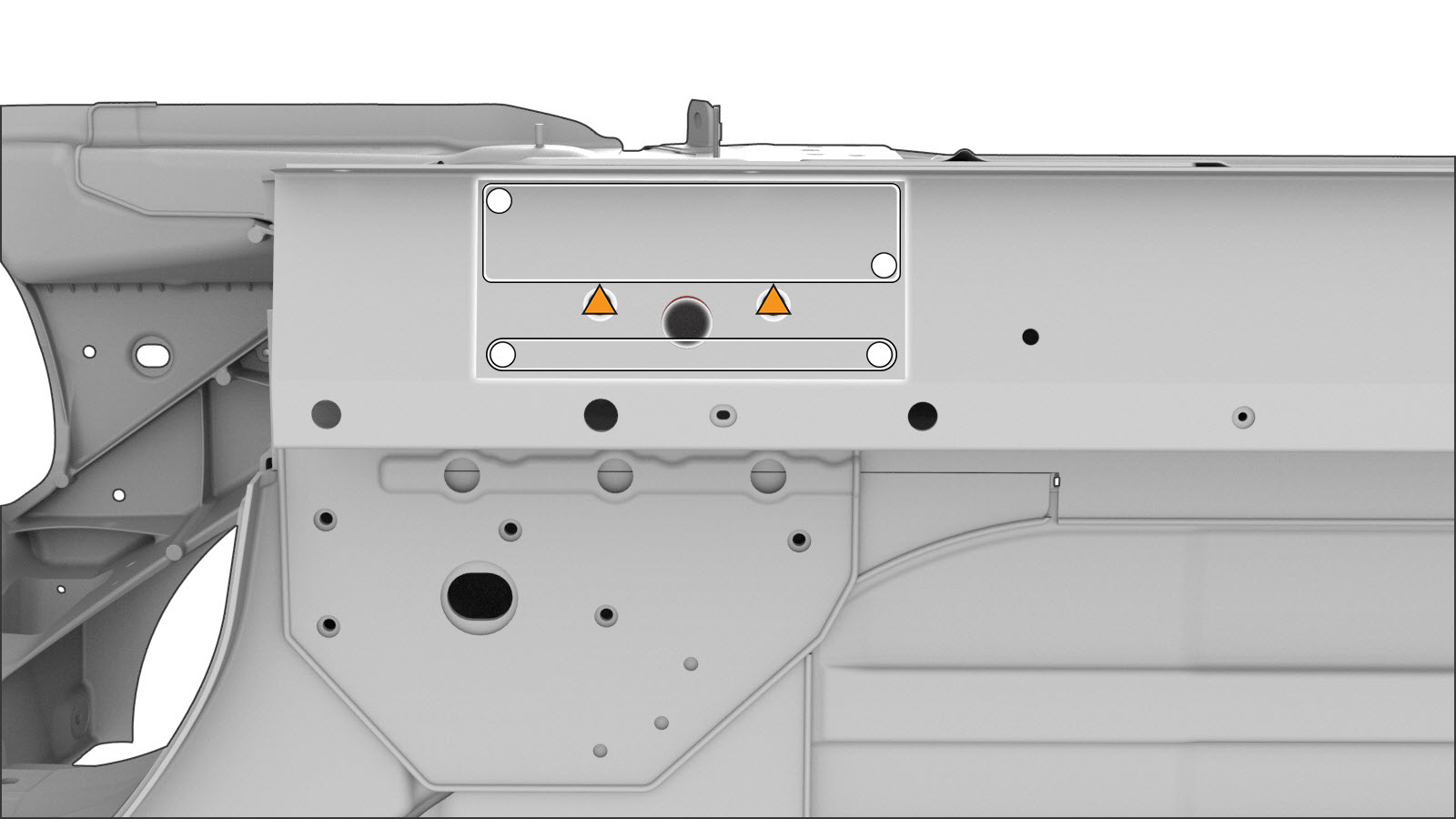

  5. מקמו את לוחית התיקון וסמנו את מתאר חור פיקאפ (מרכז) וחורי הריבנט.
  6. קדחו חור של 16 מ"מ עבור הריבנט בכל אחד מהמיקומים המסומנים.
  7. קדחו חור של 25 מ"מ במיקום המסומן עבור חור הפיאקפ.
  8. הכינו להתקנה.
    או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
    Informational PurposesAn informational icon, calling your attention
    הערה
    סמנו חורים למסמרות מסמרות משוקעות ראש בערך 35 מ"מ במרחק זה מזה, ולפחות 18 מ"מ מהפינות, הקצוות, החורים או ההפרעות כדי לספק מספיק מרחב למכלול כלוב ה-Microstop countersink. באזורים אשר בהם יותר משורה אחת של מסמרות משוקעות ראש מבניות יהיו מותקנות, יש לקזז כל שורה של מסמרות מהשורה מעל ומתחת (כפי שמוצג).

    ריבנט

  9. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  10. התקינו את הרכיב או הרכיבים החדשים.
  11. בצעו את התפעולים הנדרשים לאחר תיקון.
