סקין לחיפוי מרכב חיצוני - רכבים עם שקע טעינה לא סיני
נתוני תיקון
- המקטע התחתון של הסקין לחיפוי מרכב חיצוני ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי מקטע סקין לחיפוי מרכב חיצוני של מסמך זה הנם בשימוש.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASSY - RR QUARTER OTR (סקין לחיפוי מרכב חיצוני) |
|
| 1 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 8 |
מסמרת נורה מבנית, 6.5 מ"מ
|
|
| 10 |
מסמרת 4.8 מ"מ
|
|
| 32 |
מסמרת משוקעת ראש, 4.8 מ"מ קצר
|
|
| 18 |
מסמרת Flow Form S08
|
|
| 3 |
מסמרת Flow Form S18
|
|
| 1 |
מסמרת Flow Form S28
|
|
| 1 |
מסמרת Flow Form S38
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע סקין לחיפוי מרכב חיצוני
| חיתוך סקין לחיפוי מרכב חיצוני | ||
|---|---|---|

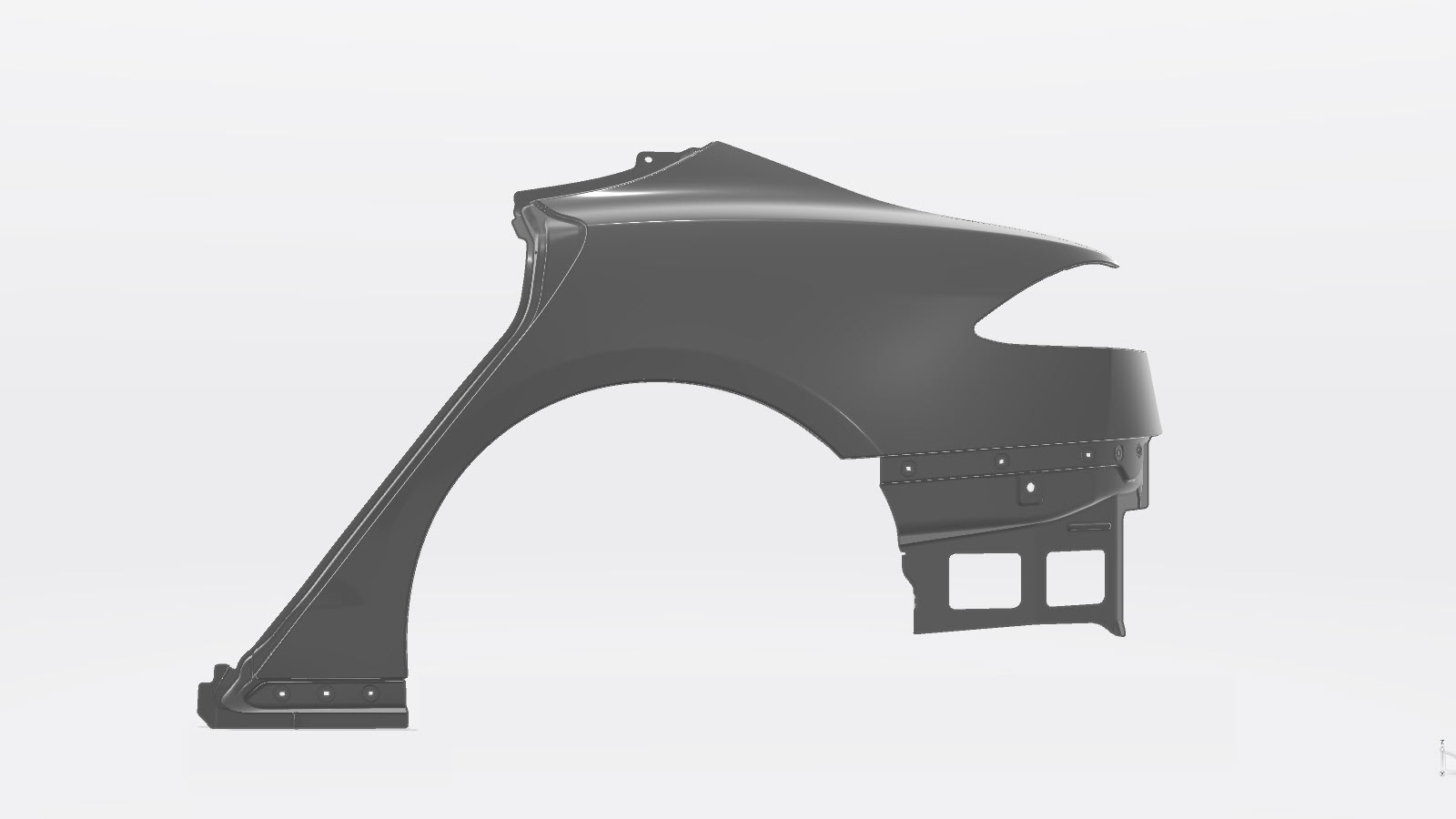

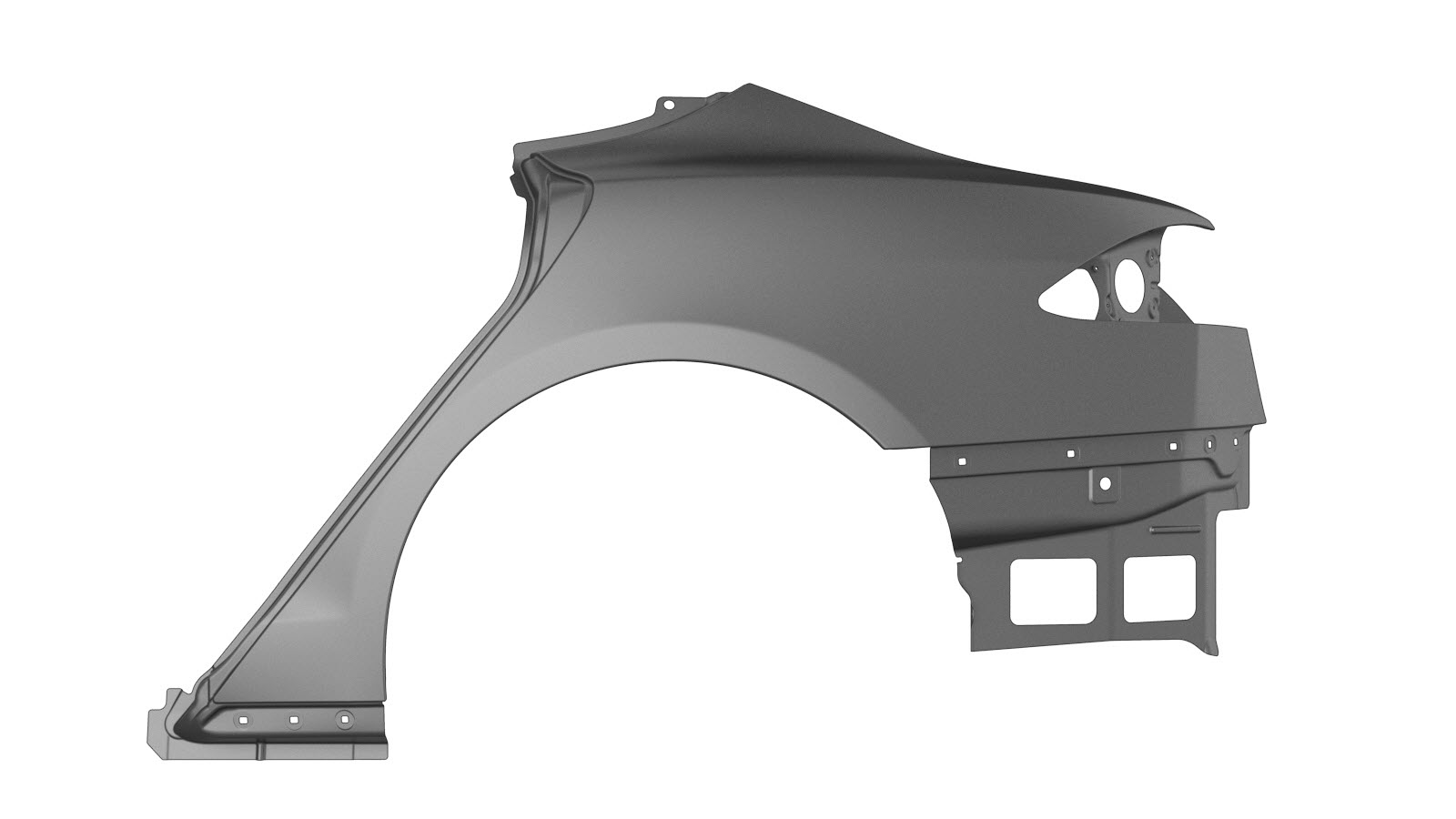

| הסקין לחיפוי מרכב חיצוני (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד: | ||
|
|
||
|

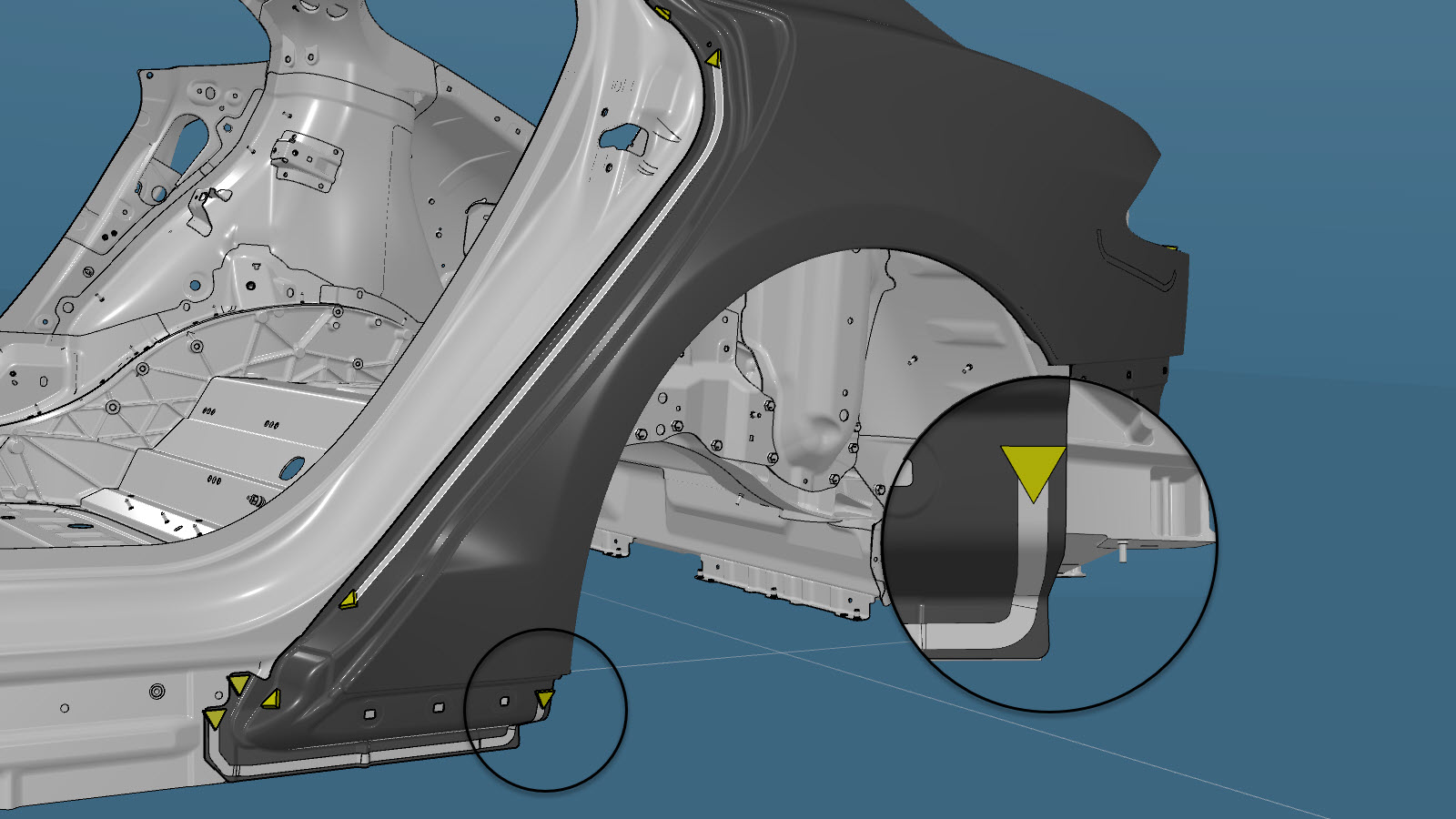

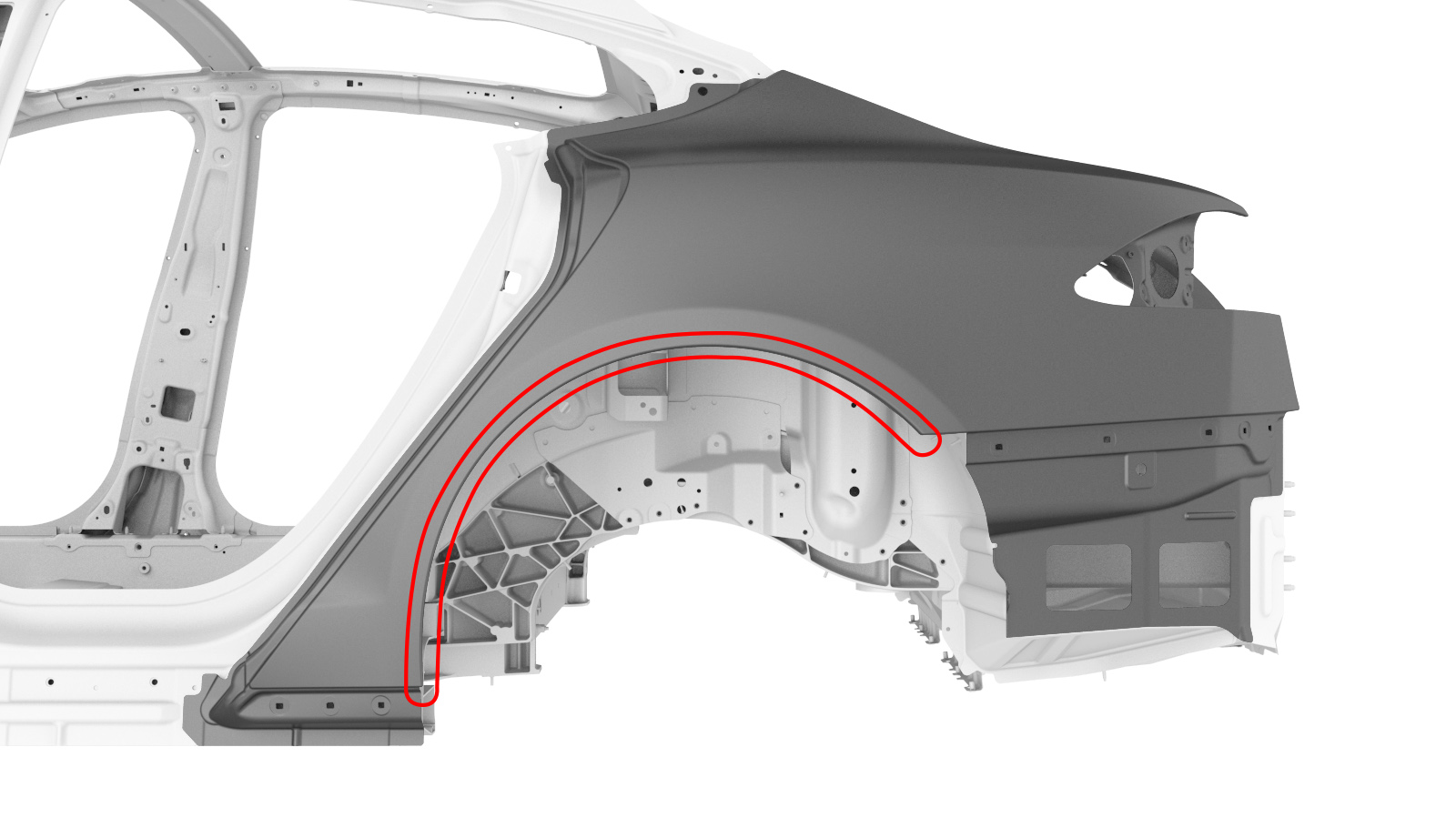

לחלופין, במקום להחליף את הסקין לחיפוי מרכב חיצוני כולו, החלק התחתון של סקין לחיפוי מרכב חיצוני ניתן להחלפה באמצעות קו החיתוך המתואר במסמך זה. |
||
|
|
||
| מקטעי סקין לחיפוי מרכב חיצוני |
| תיאורי מקטע סקין לחיפוי מרכב חיצוני | |
|---|---|
|

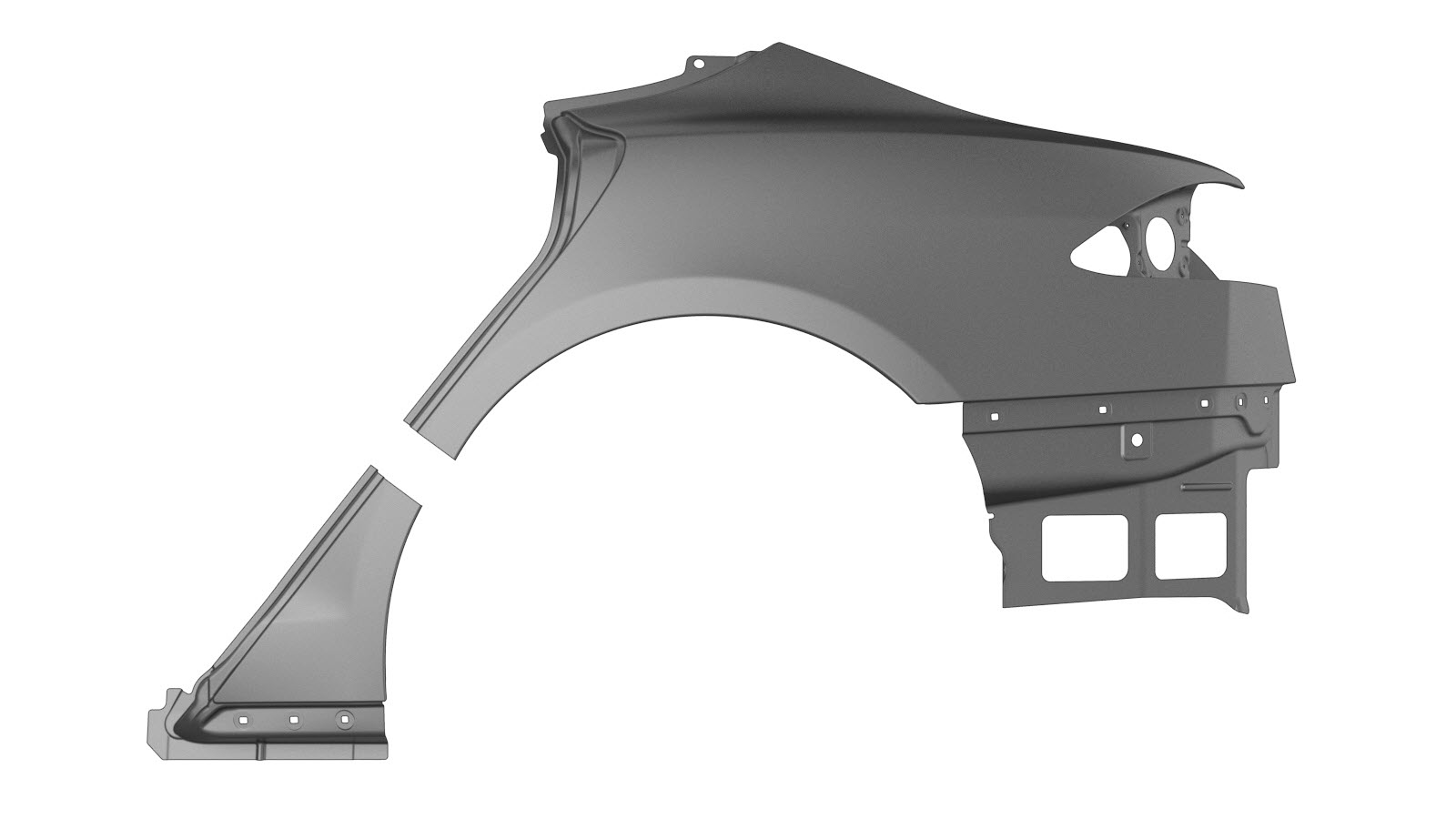

מקטע תחתון
הערה

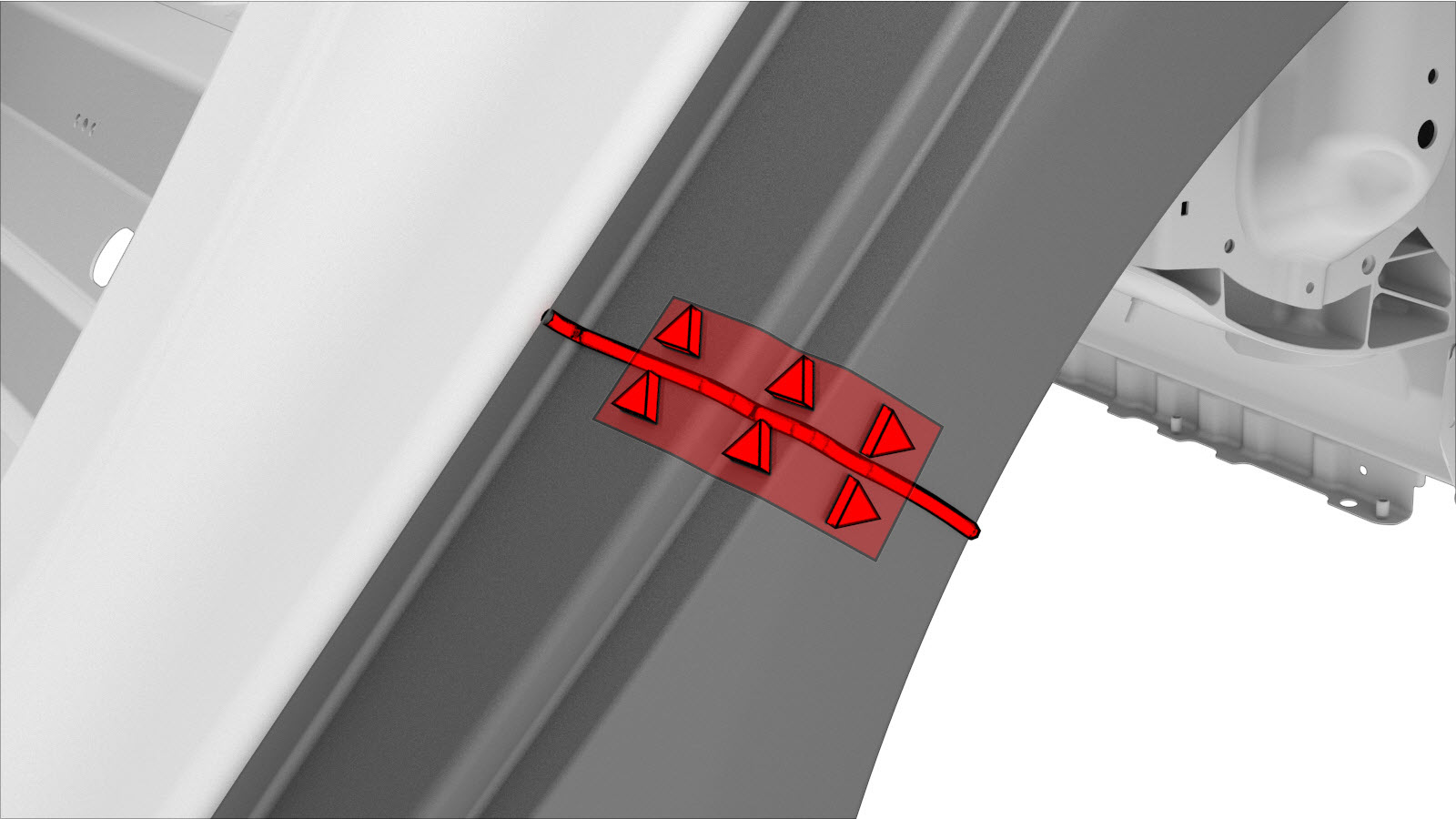

צרו לוחית גיבוי
מהחלק שנותר מהרכיב החדש, והתקינו אותו כפי שמצוין.
|
|
תהליך התיקון
-
הפרידו את אוגן קשת הגלגל האחורי.
-
הסירו את הרכיב המקורי.
הערהאם אתם מחליפים רק מקטע של חיפוי מרכב אחורי: הסירו רק את המהדקים במקטע המוסר.
או

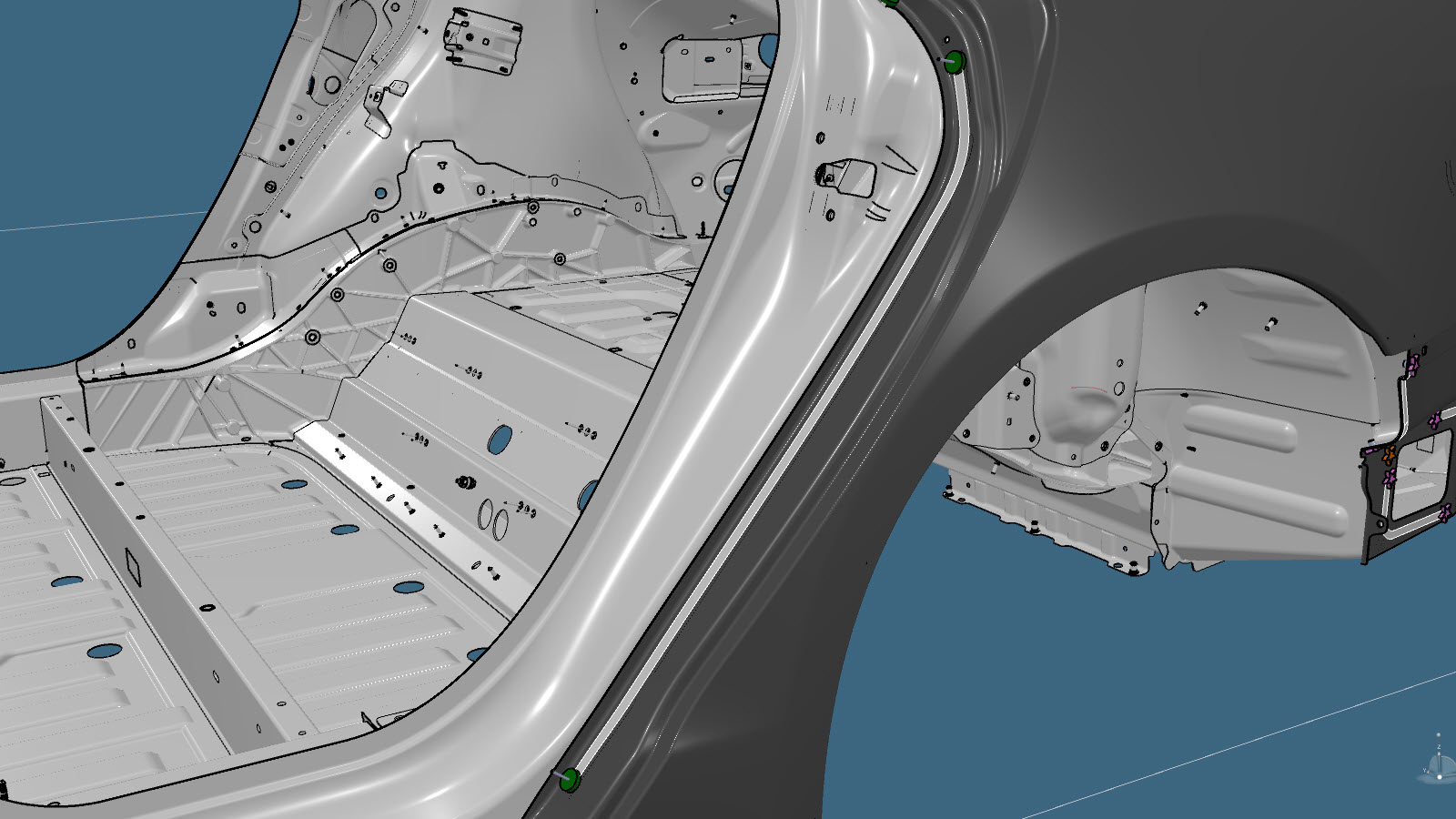

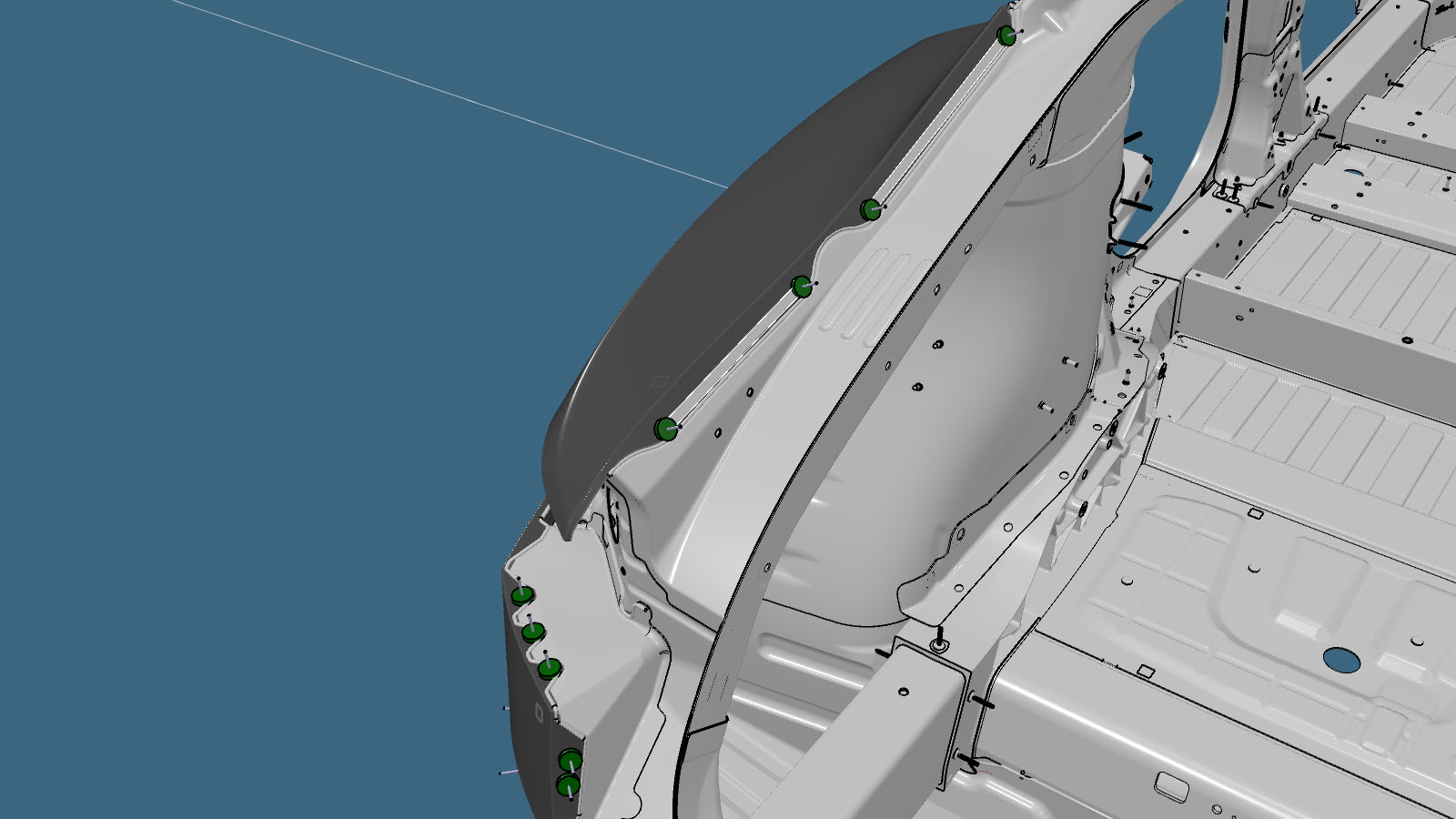

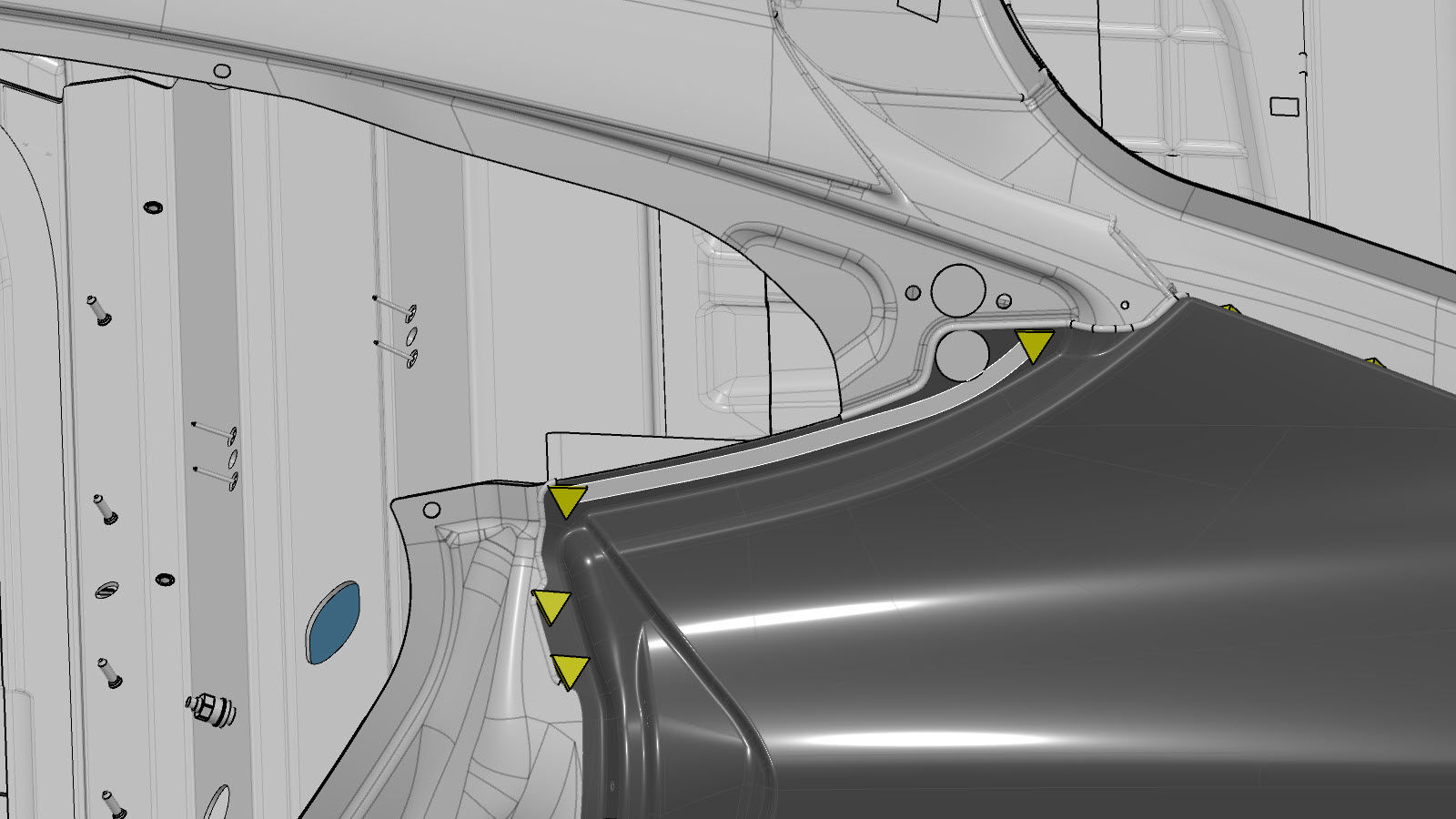

ריתוכי נקודה של המפעל
-

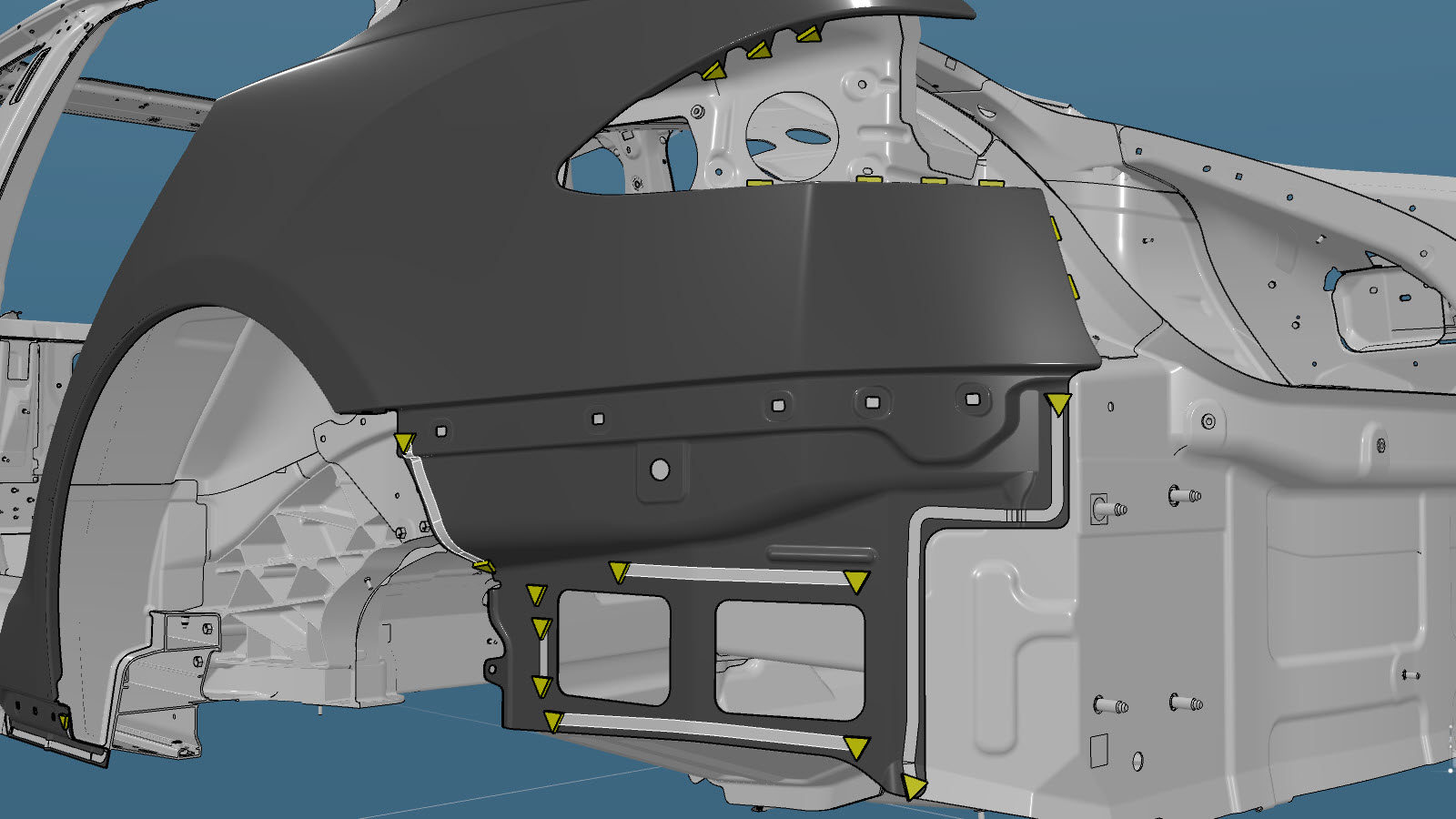

הכינו להתקנה.

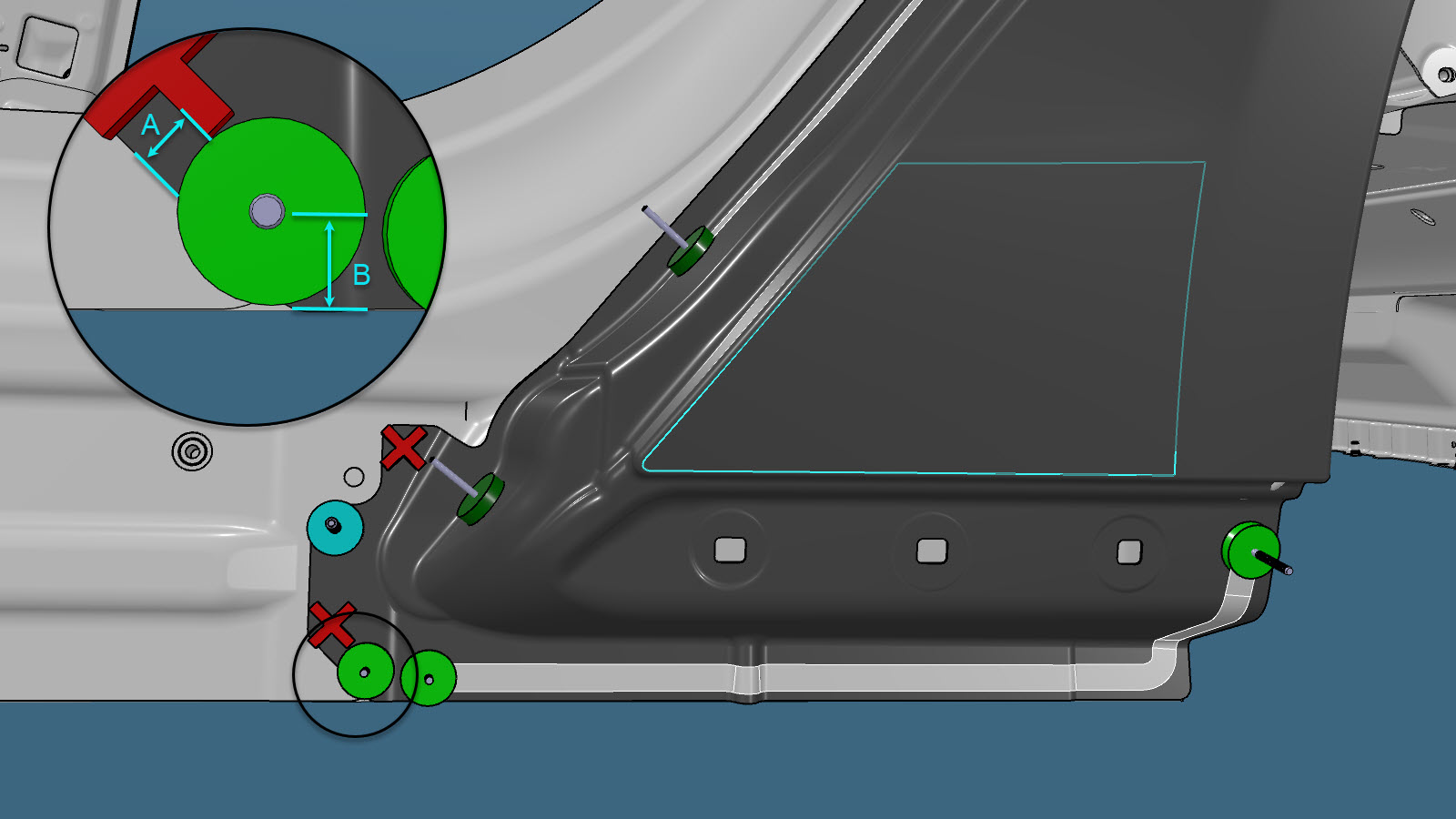

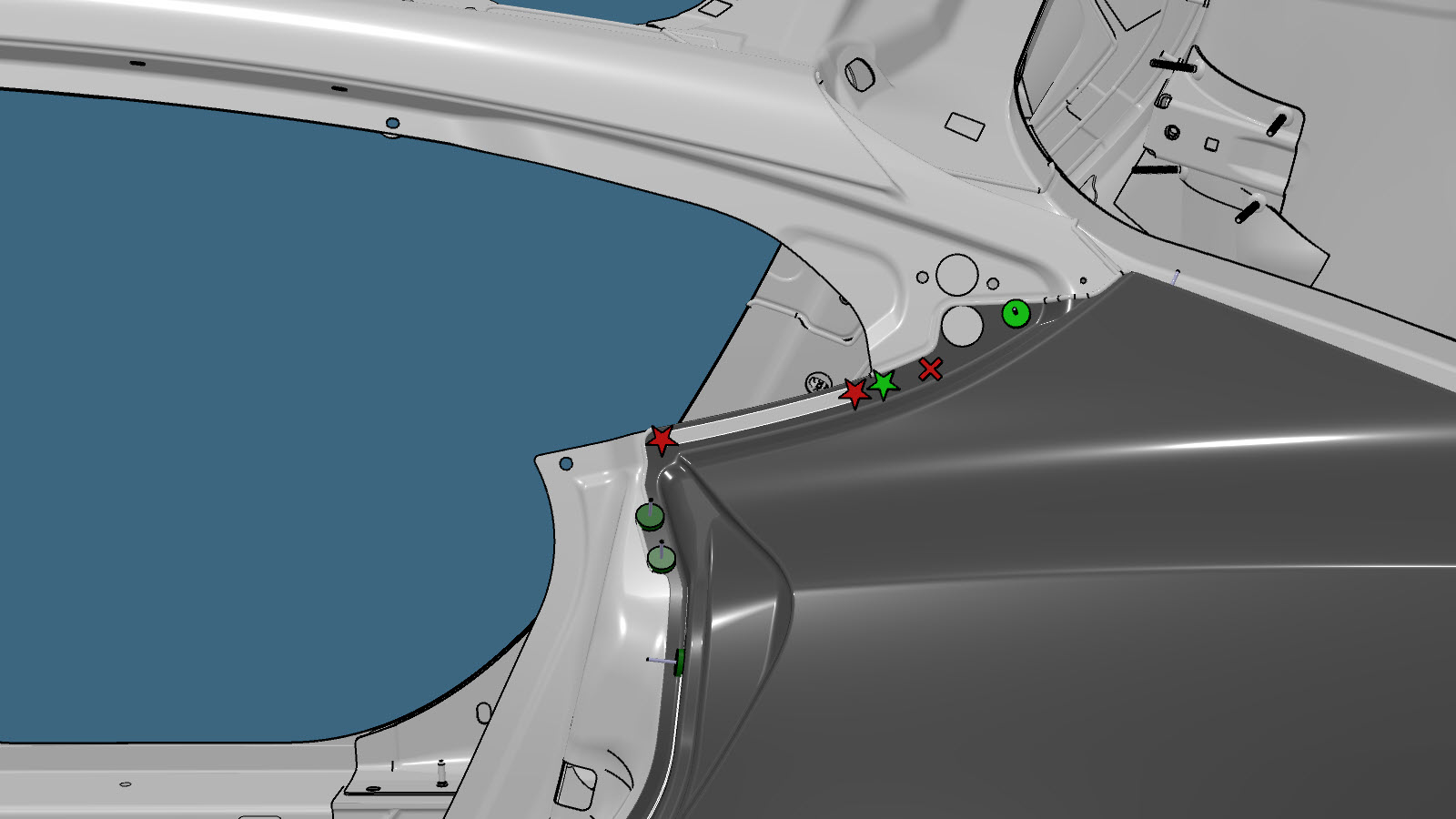

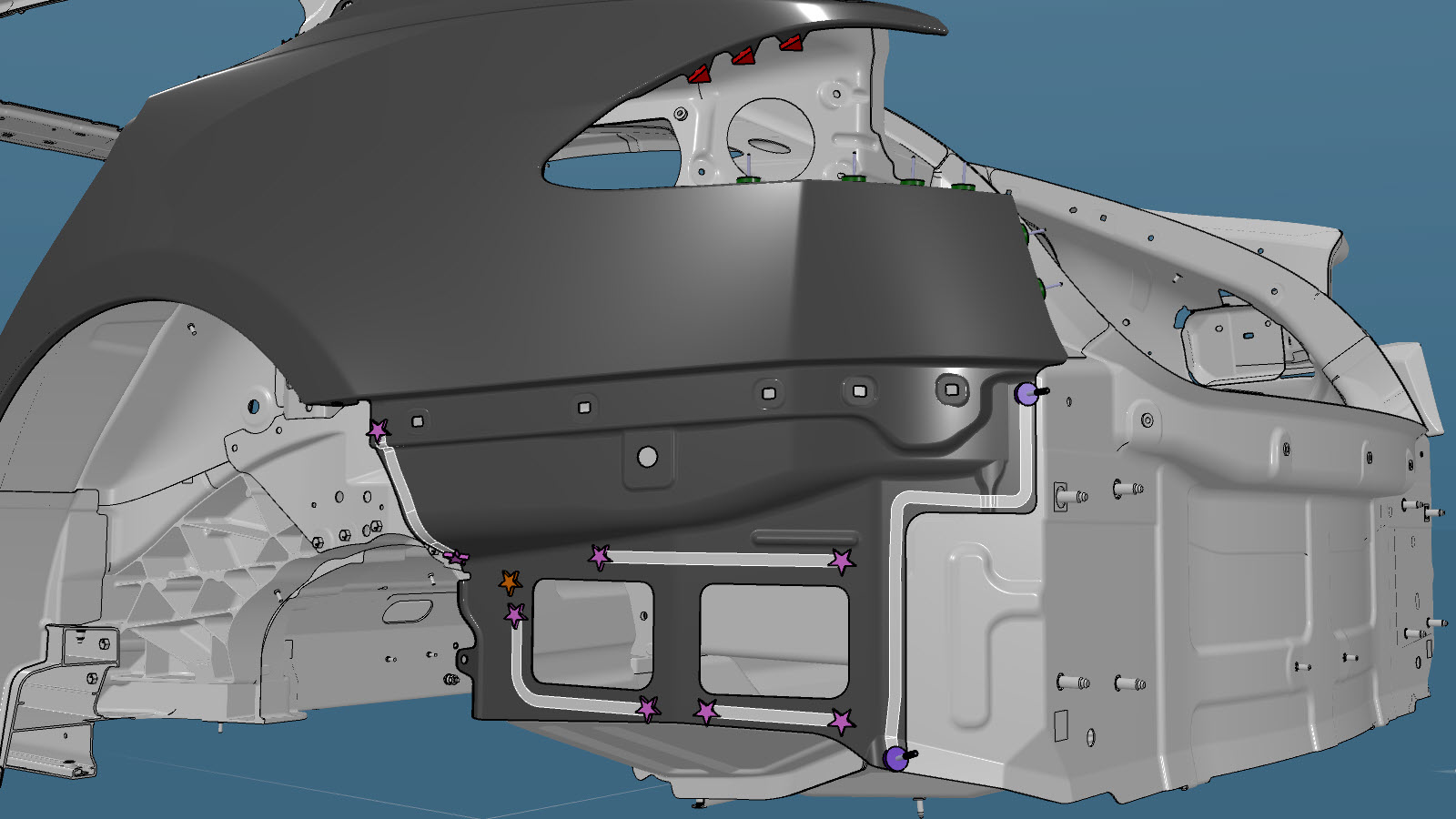

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות משוקעות ראש, 4.8 מ"מ קצר
או מסמרות, 4.8 מ"מ

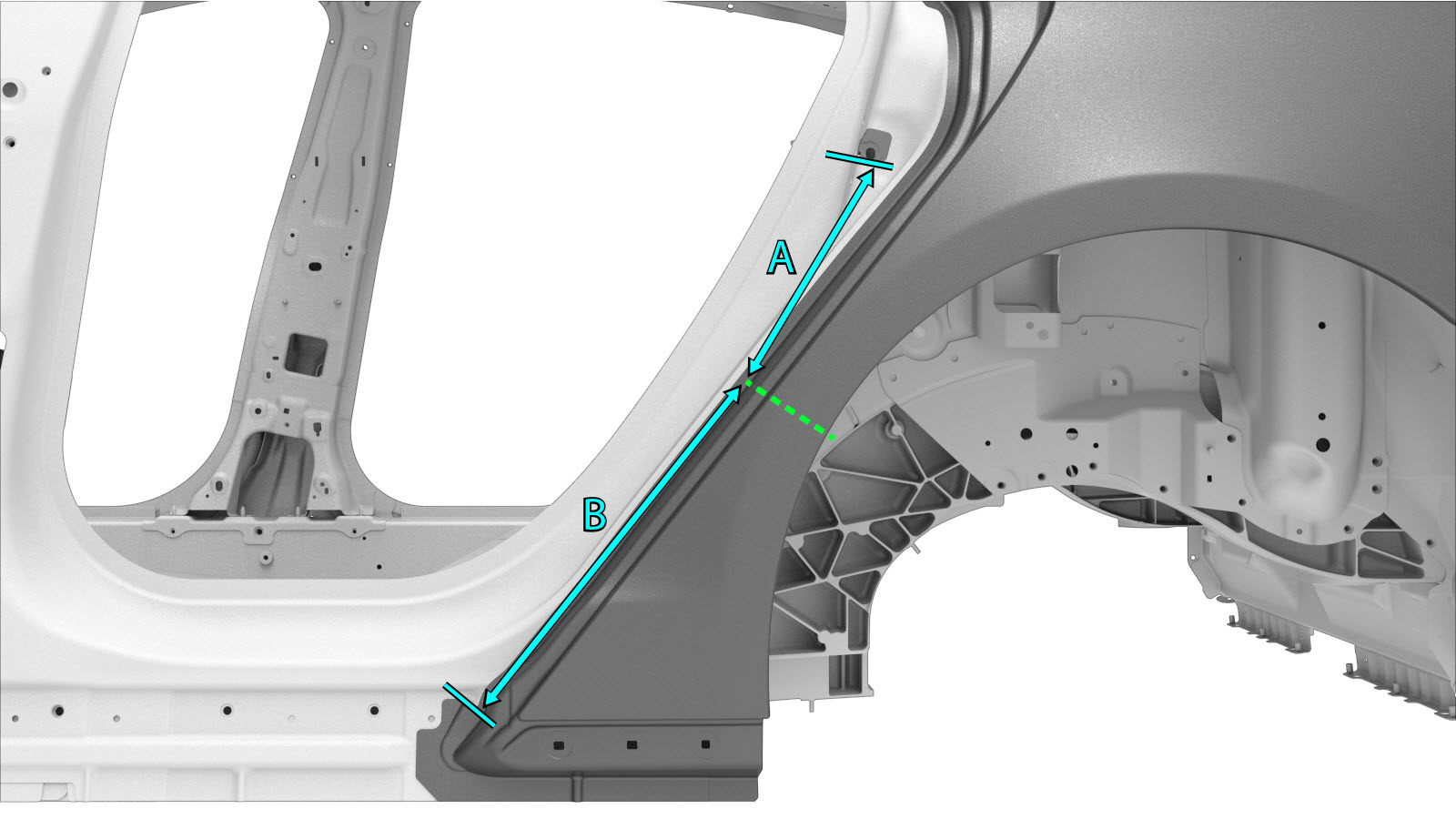

- A = 5 מ"מ.
- B = 13 מ"מ.

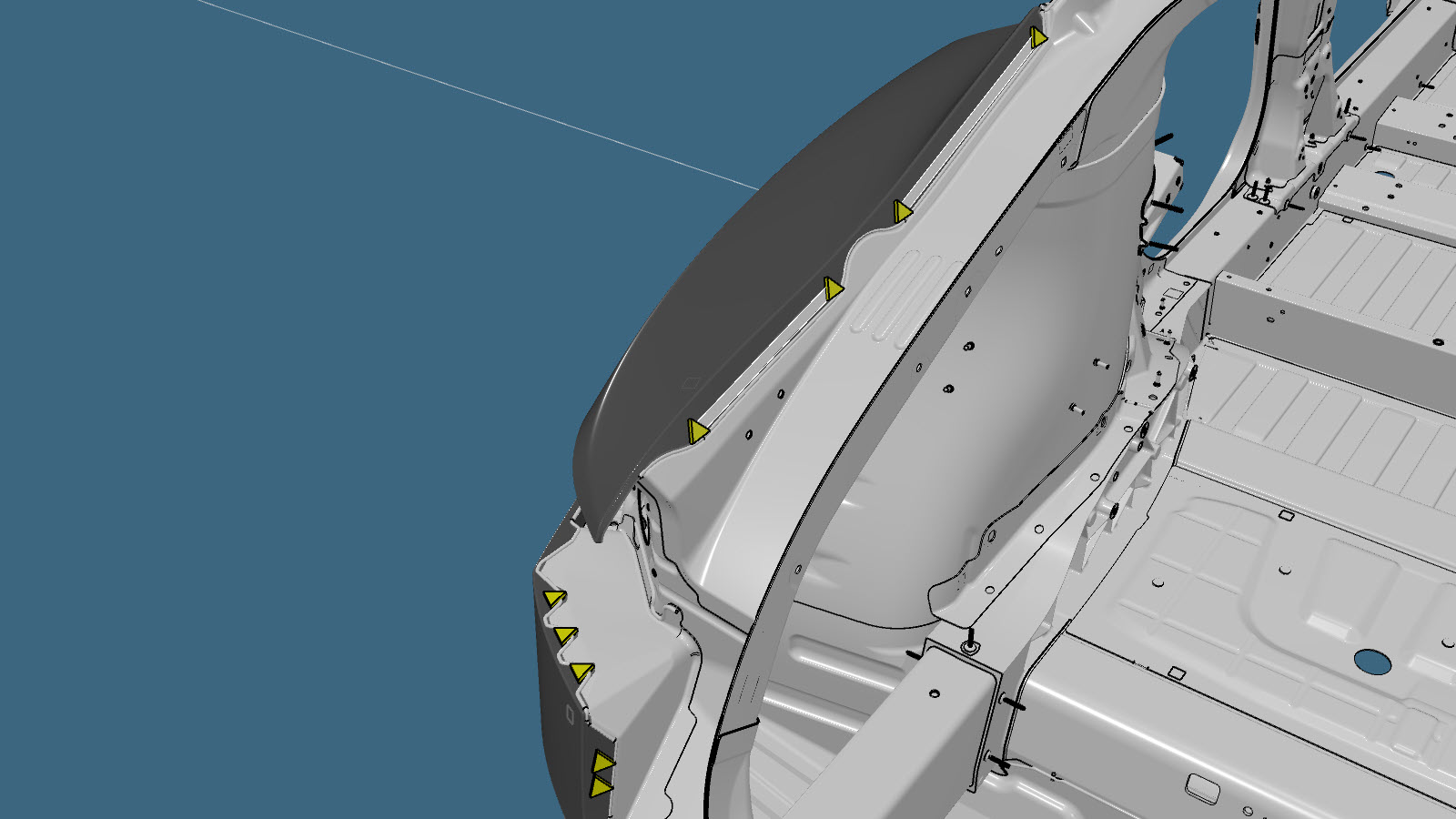

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- קפלו את אוגן קשת הגלגל.
-
אם אתם מחליפים מקטע של סקין לחיפוי מרכב חיצוני:
בצעו ריתוך GMA.
או
ריתוכי מגופה אלומיניום
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. - בצעו את התפעולים הנדרשים לאחר תיקון.
