החלפת אום זרימת מצבר (אחורי)
קוד תיקון:
16010200202
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | M8 SQUARE NUT (אום מרובע) | |
| 1 | RETAINER SEAT EXTRUSION (סוגר המסילה) | |
| שני | מסמרות פופ | |
| 1 | BUTYL FOIL PATCH 50x50x1mm | מספר חלק של Tesla 1032246-00-B. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

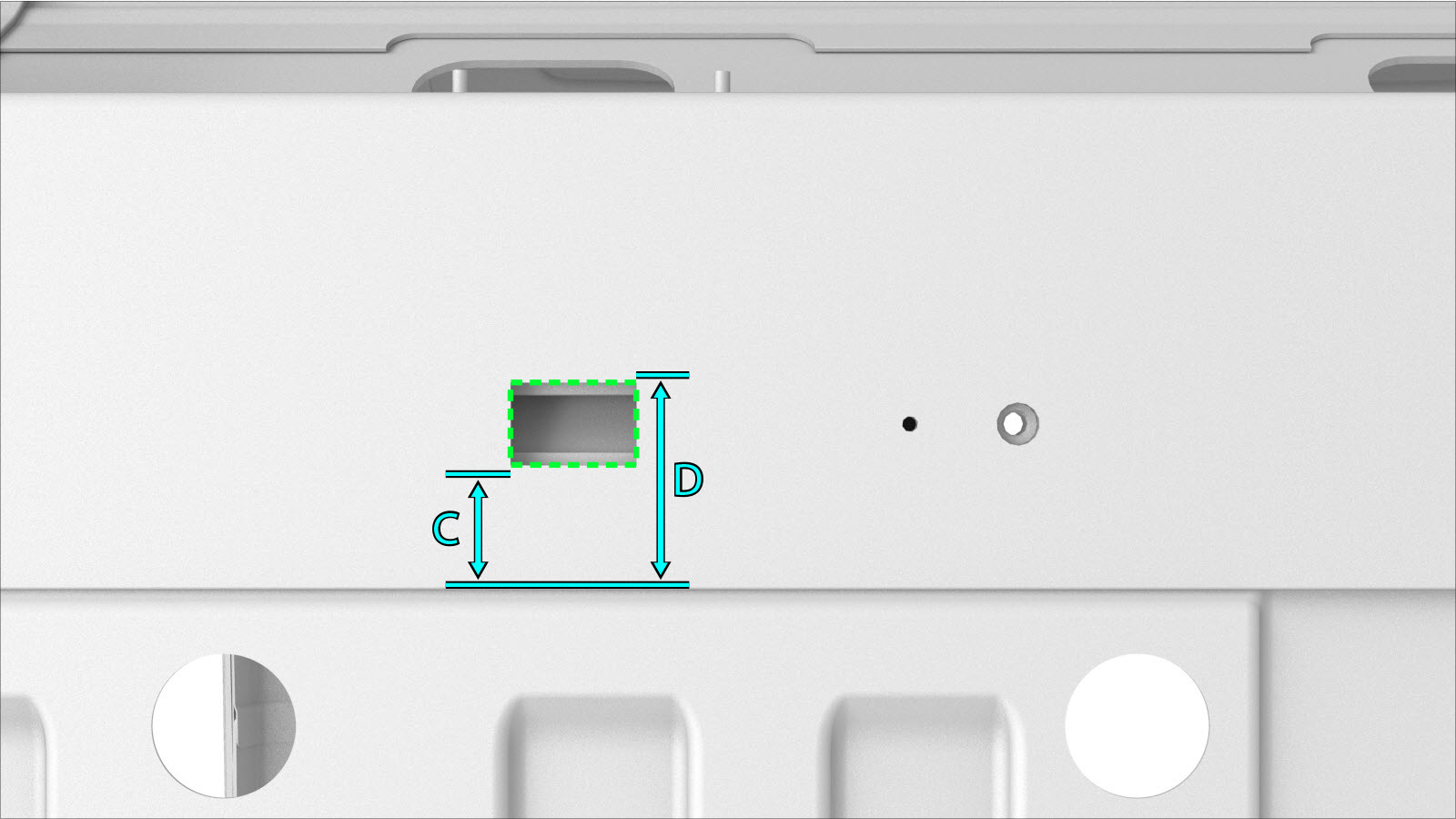

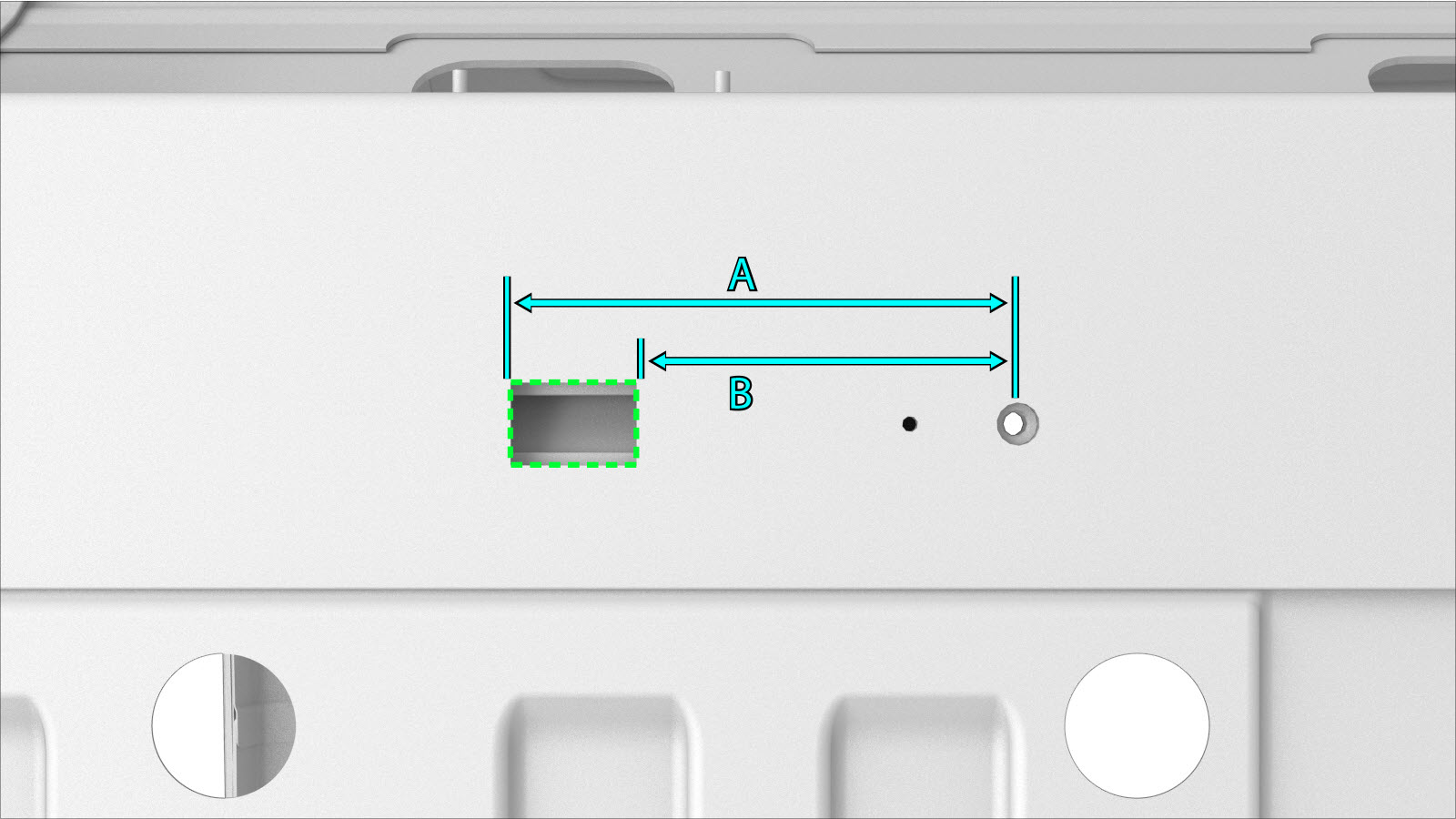

חתכו חלון גישה בתחתית קצרת המסגרת המושפעת.
קו חיתוך
קו/נקודת מראה מקום
- A = 141 מ"מ.
- B = 106 מ"מ.
- C = 33 מ"מ.
- D = 56 מ"מ.
-

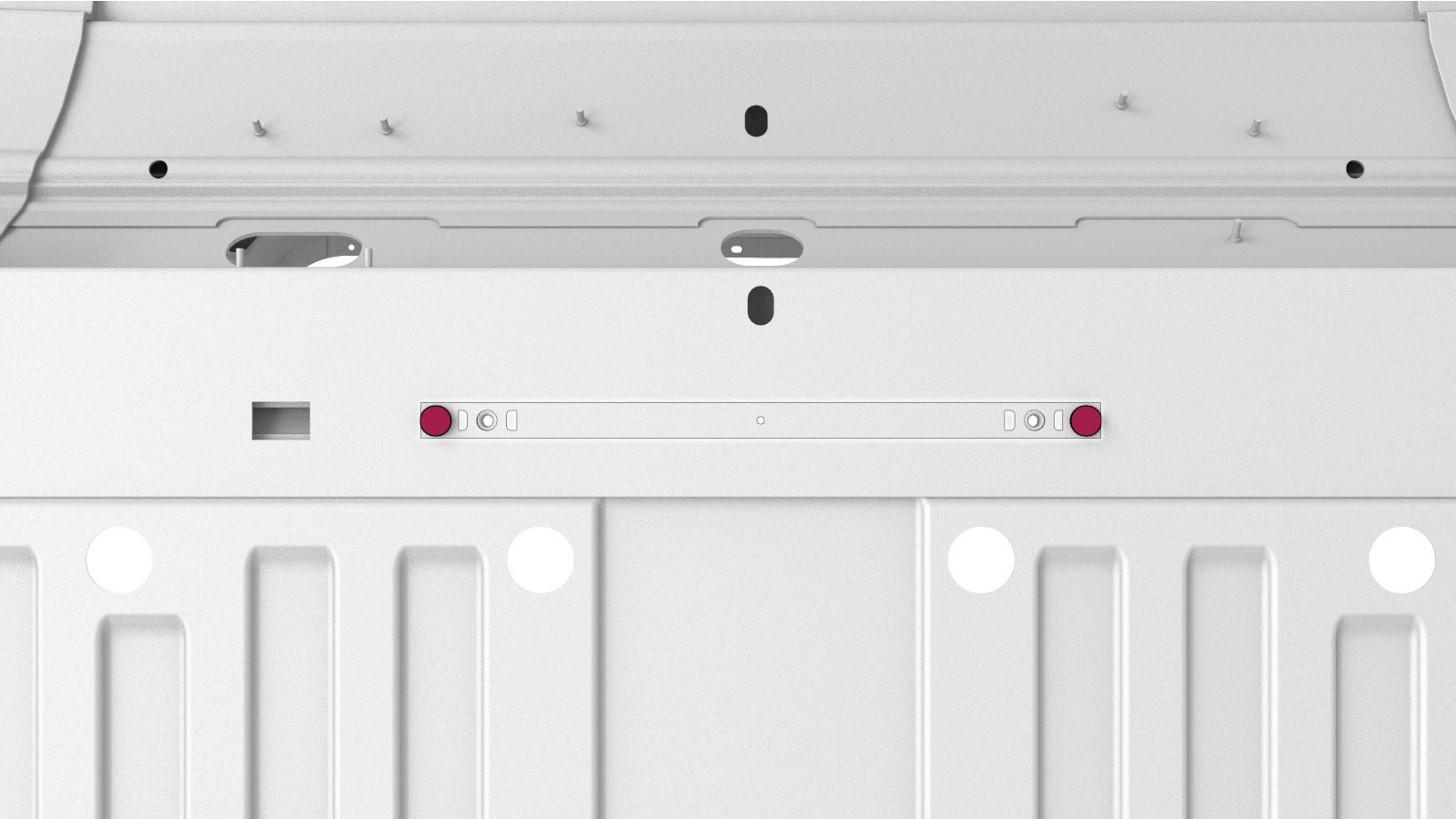

הסירו את מסמרות המפעל באזור התיקון.
או מסמרות מבניות ברמת מפעל
-
הסירו את סוגר המסילה דרך חלון הגישה.
הערהאם סוגר המסילה המקורי לא ניזוק, ניתן להשתמש בו בשנית.
- הסירו את אום זרימת המצבר מסוגר המסילה.
- התקינו את אום זרימת המצבר על סוגר המסילה.
- התקינו את סוגר המסילה דרך חלון הגישה.
-
התקינו את המהדקים דרך קצרת המסגרת וסוגר המסילה.
או מסמרות פופ
- יישמו ציפוי נגד קורוזיה על כל מתכת חשופה.
-

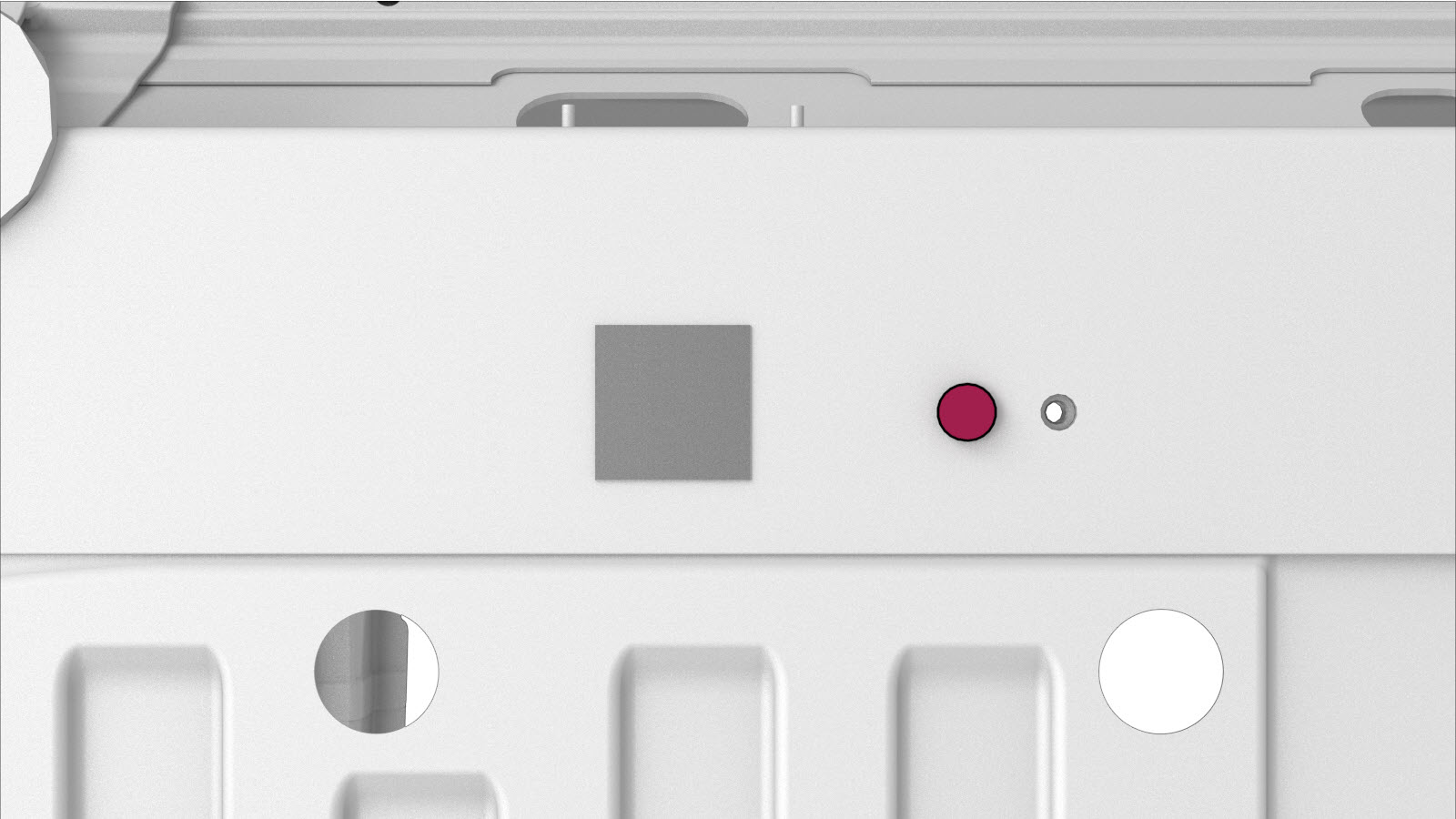

התקינו סרט בוטילי מעל חלון הגישה.
- בצעו את התפעולים הנדרשים לאחר תיקון.
