מחברי הדר קדמי (כלי רכב שנבנו אחרי 2 באוקטובר 2016)

נתוני תיקון

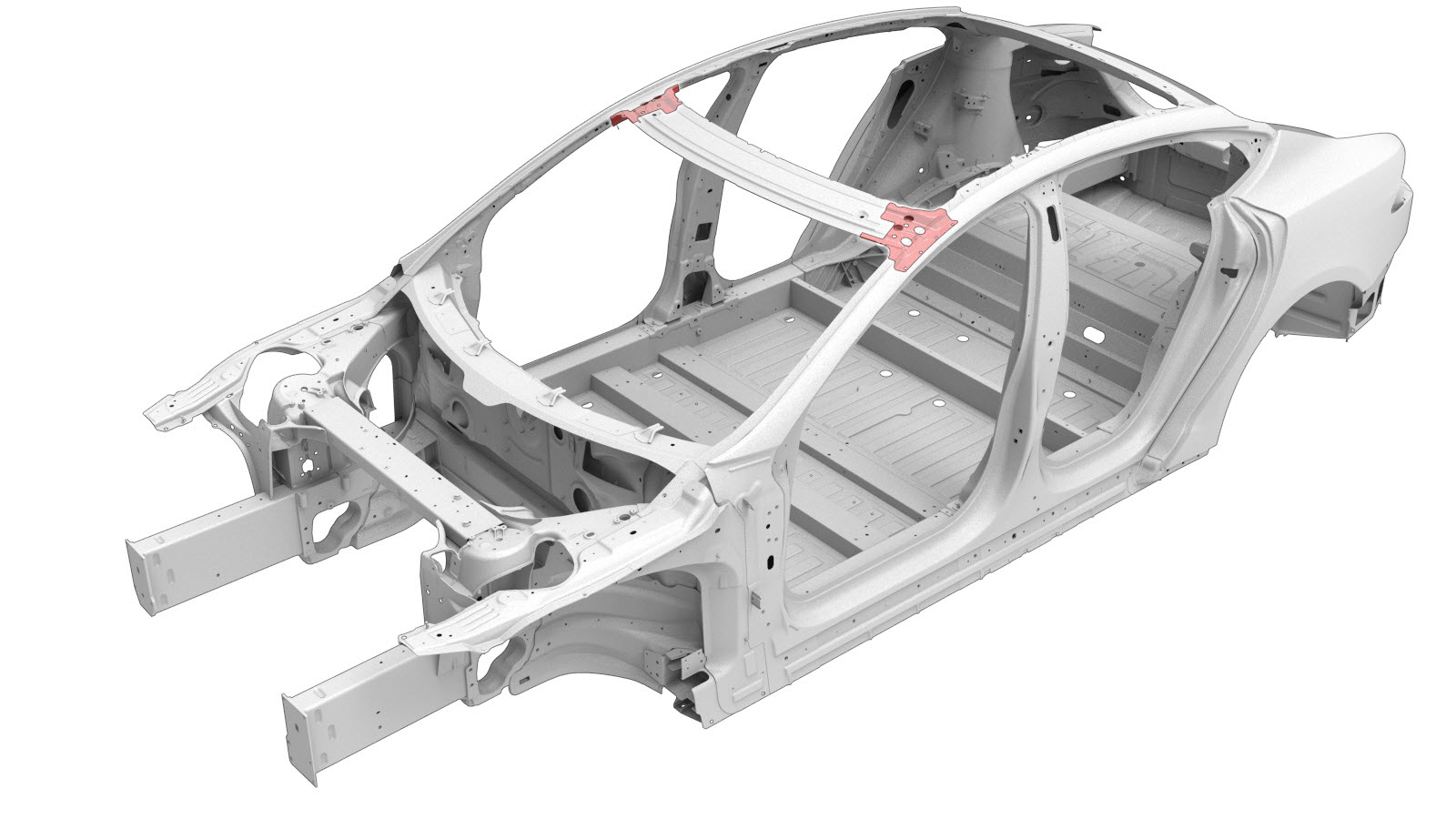

מכלול הדר קדמי של Model S יכול להתחבר אל כלי הרכב עם מחבר תושבת הדר דור ראשון או דור שני. בדקו את תושבות מחבר ההדר על גבי כלי הרכב המתוקן ובחרו את התהליך ההולם לשימוש עבור התיקון:

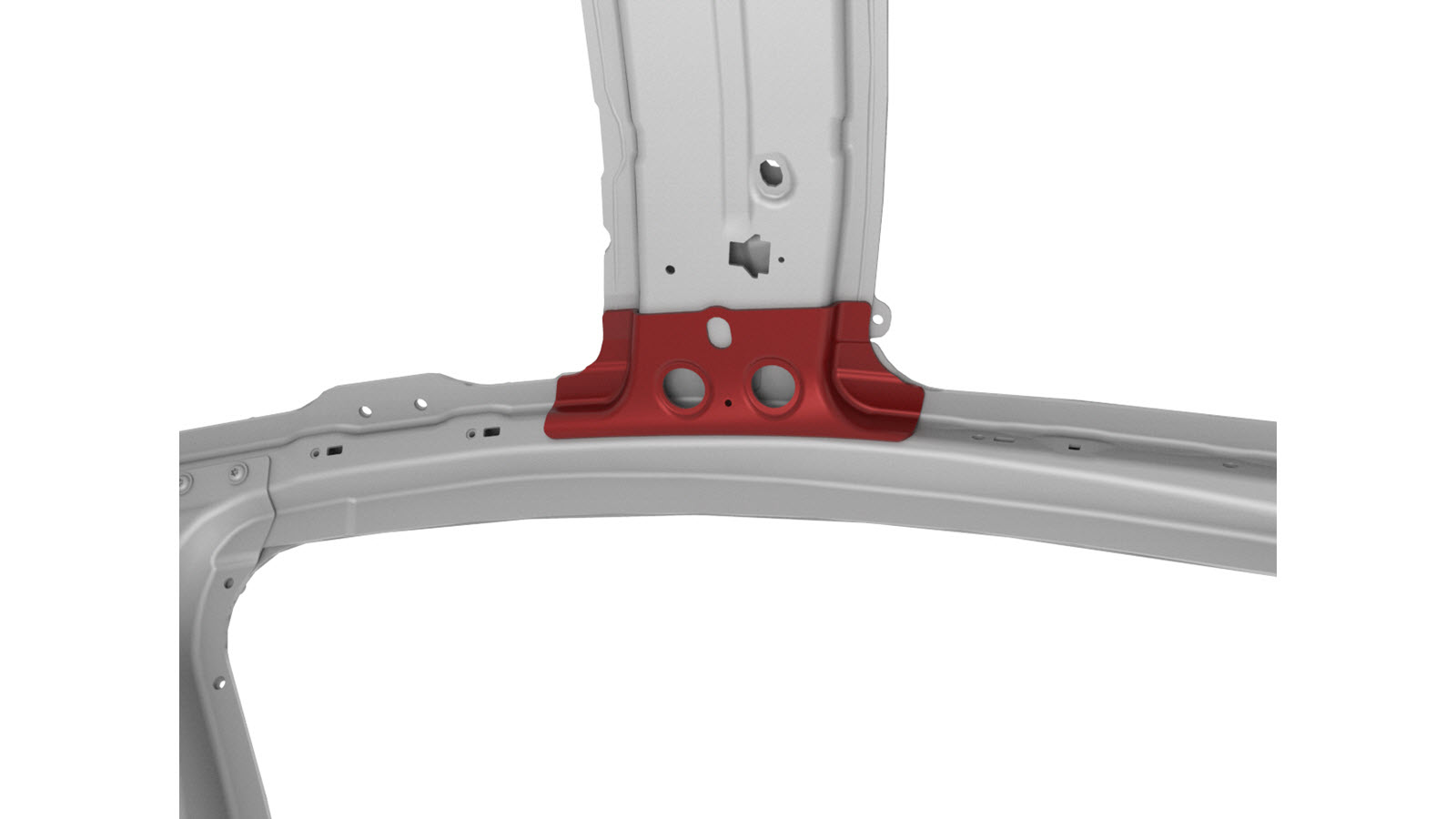

כלי רכב שנבנו עד 2 באוקטובר 2016 (תושבות מחבר הדר דור ראשון)

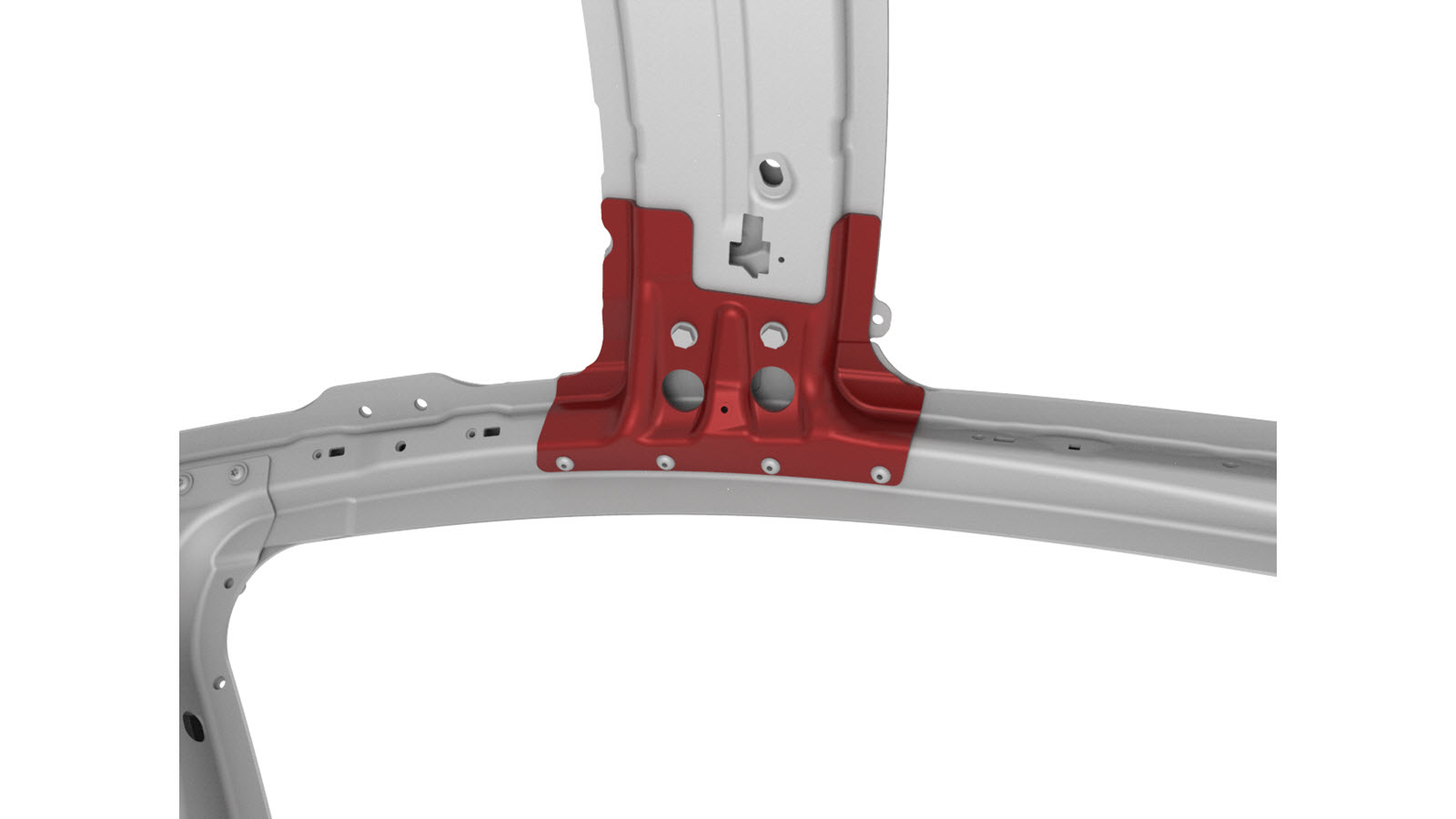

כלי רכב שנבנו בתאריך או אחרי התאריך 3 באוקטובר 2016 (תושבות מחבר הדר דור שני)

אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי, אין להמשיך בתהליך זה, במקום זאת יש להמשיך עם תהליך מחברי הדר קדמי (כלי רכב שנבנו עד 2 באוקטובר 2016).

אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי בתהליך זה, יש להמשיך בתהליך זה.

רשימת חלקים

כמות תיאור תמונה / הערות

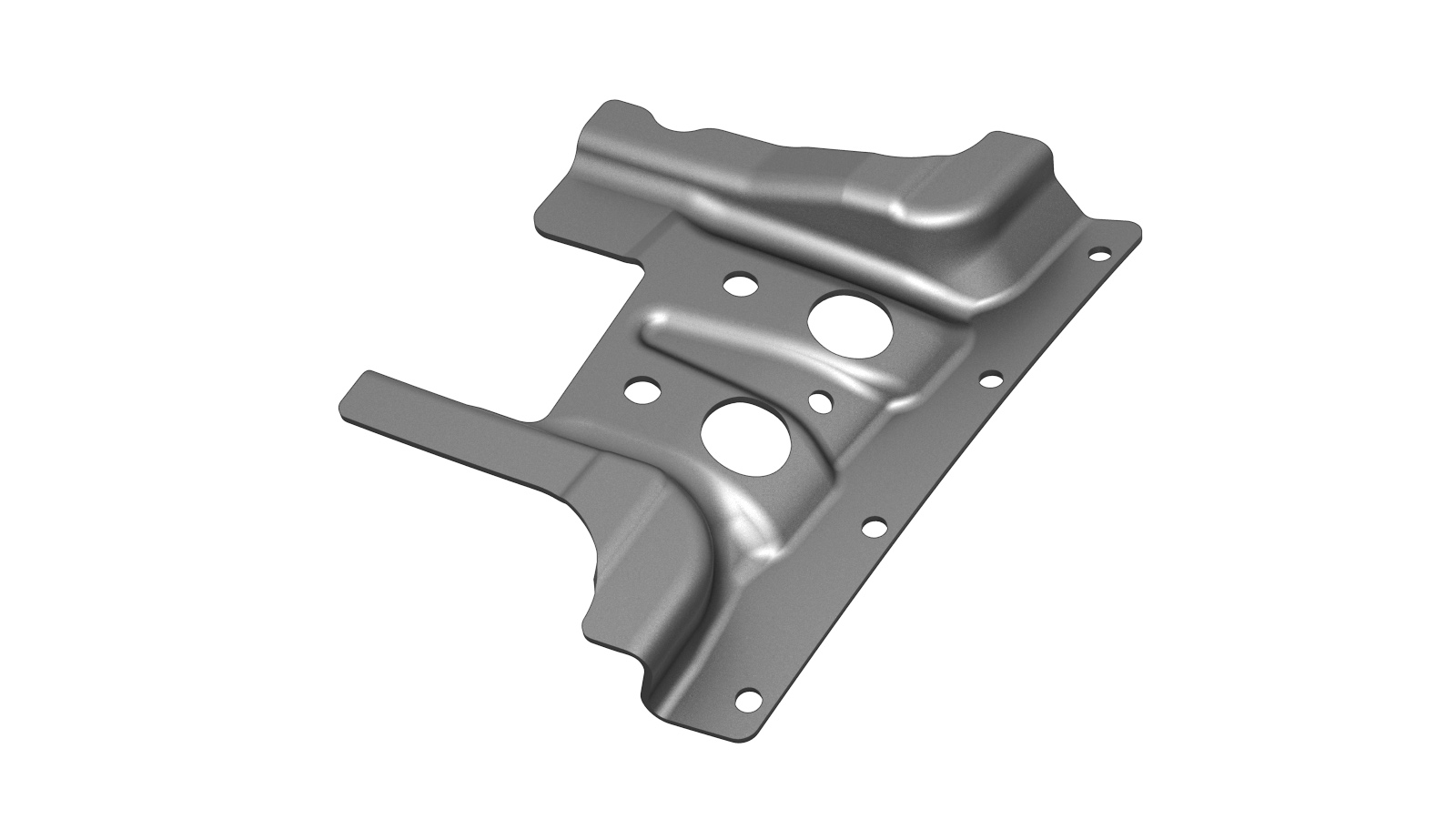

1 ASY, REINF - FR HEADER CONNECTOR (מחבר הדר קדמי)
4 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
5 מסמרת מבנית, 6.5 מ"מ בינוני
8 מסמרת Flow Form S58
2 בורג, ראש משושה , BLT,HFLG,M10x22[10.9]-MM-11 מספר חלק של Tesla‏ 1012961-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את הרכיב המכסה את מכלול ההדר:

    בהתאם לתאריך בניית כלי הרכב, הרכיב אשר מכסה את מכלול ההדר יכול להיות אחד מהבאים:

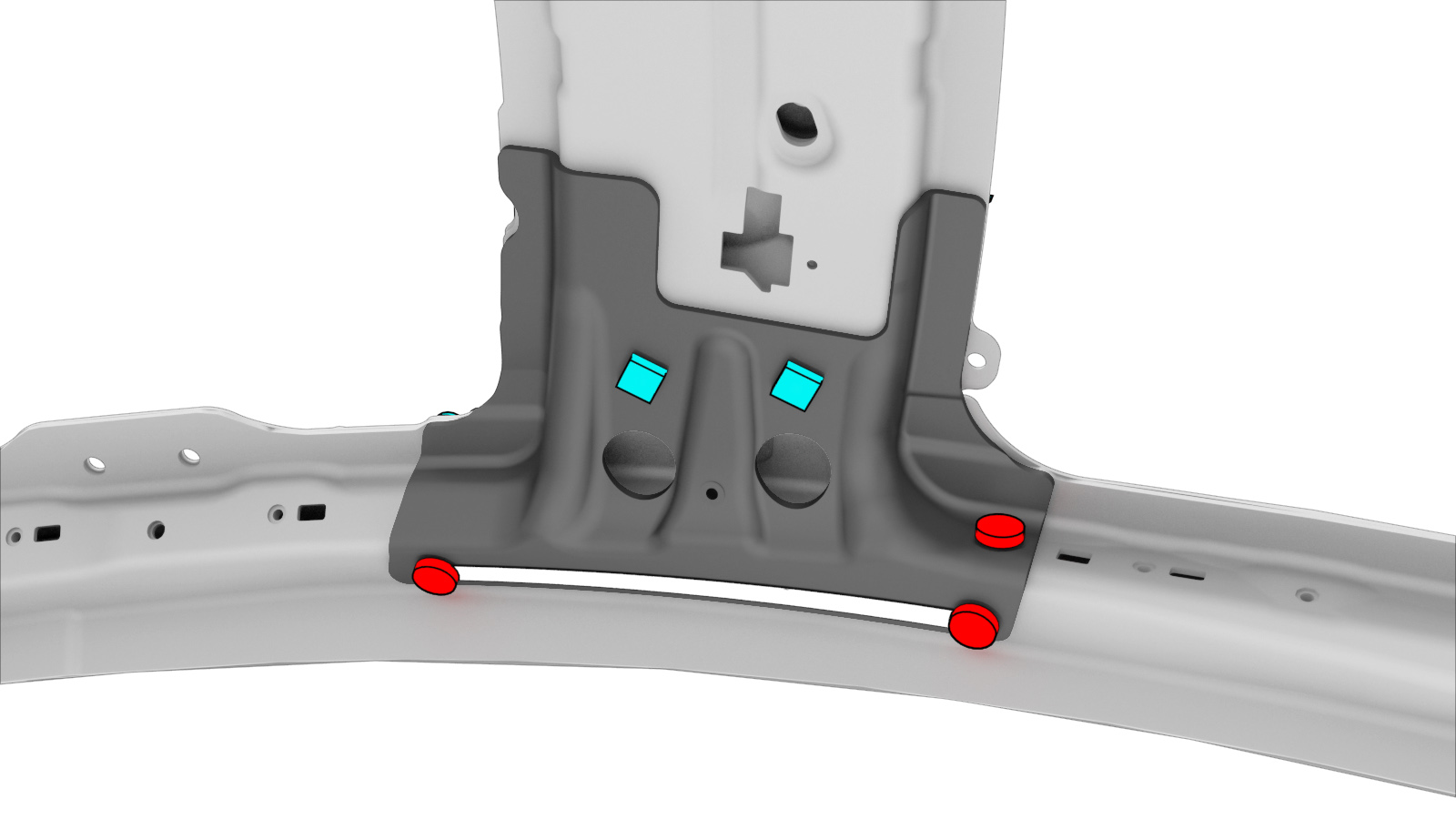

  2. הסירו את הרכיב המקורי.
    או ריתוכי נקודה של המפעל

    או מסמרות מבניות ברמת מפעל

    או ברגים, ראש משושה

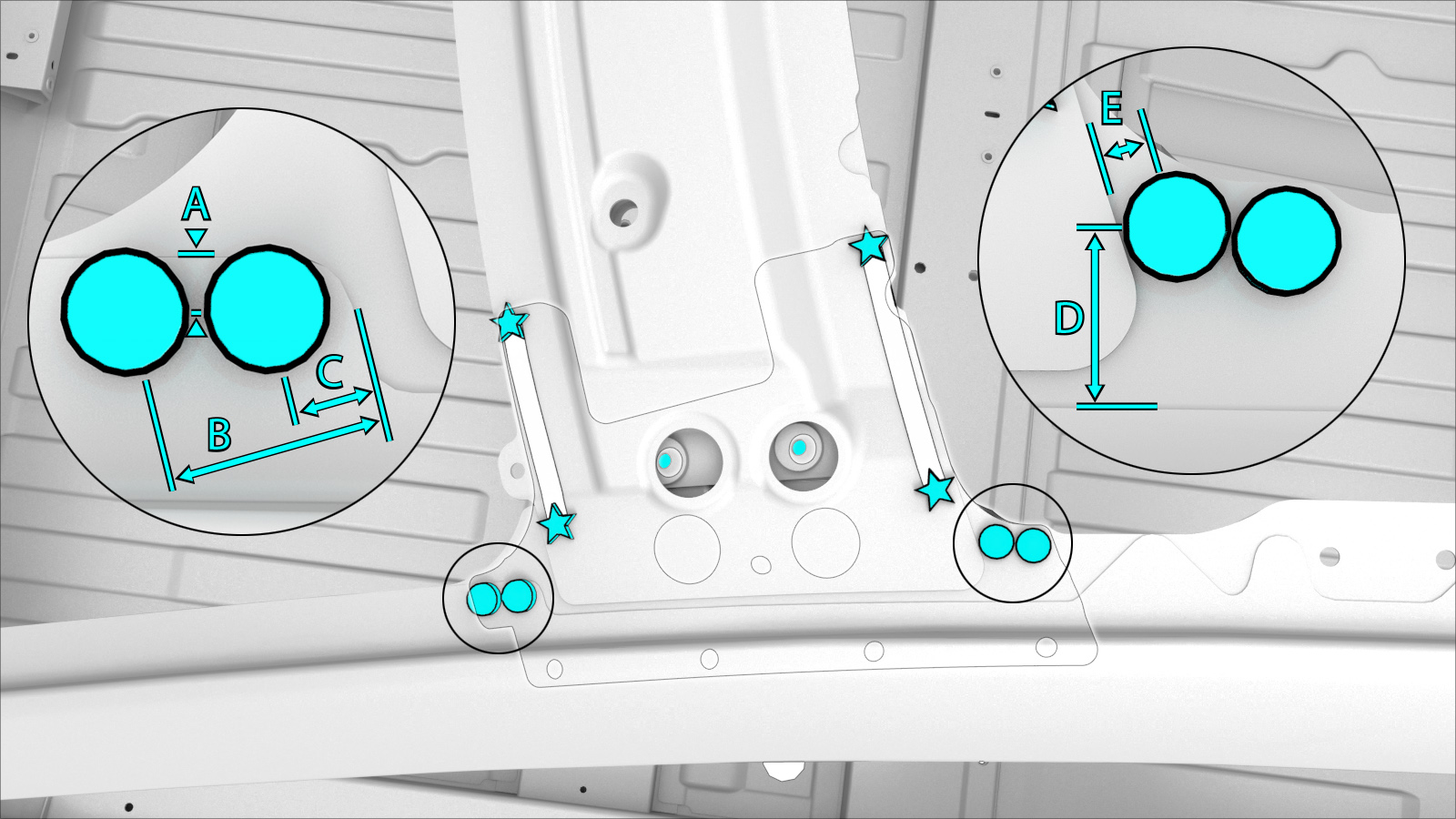

  3. הכינו להתקנה.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A‏ = 7 מ"מ.
    • B‏ = 27 מ"מ.
    • C‏ = 10 מ"מ.
    • D‏ = 25 מ"מ.
    • E‏ = 8 מ"מ.

    או מסמרות מבניות, 6.5 מ"מ בינוני

    או מסמרות Flow Form, S58

    או ברגים, ראש משושה

  4. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.

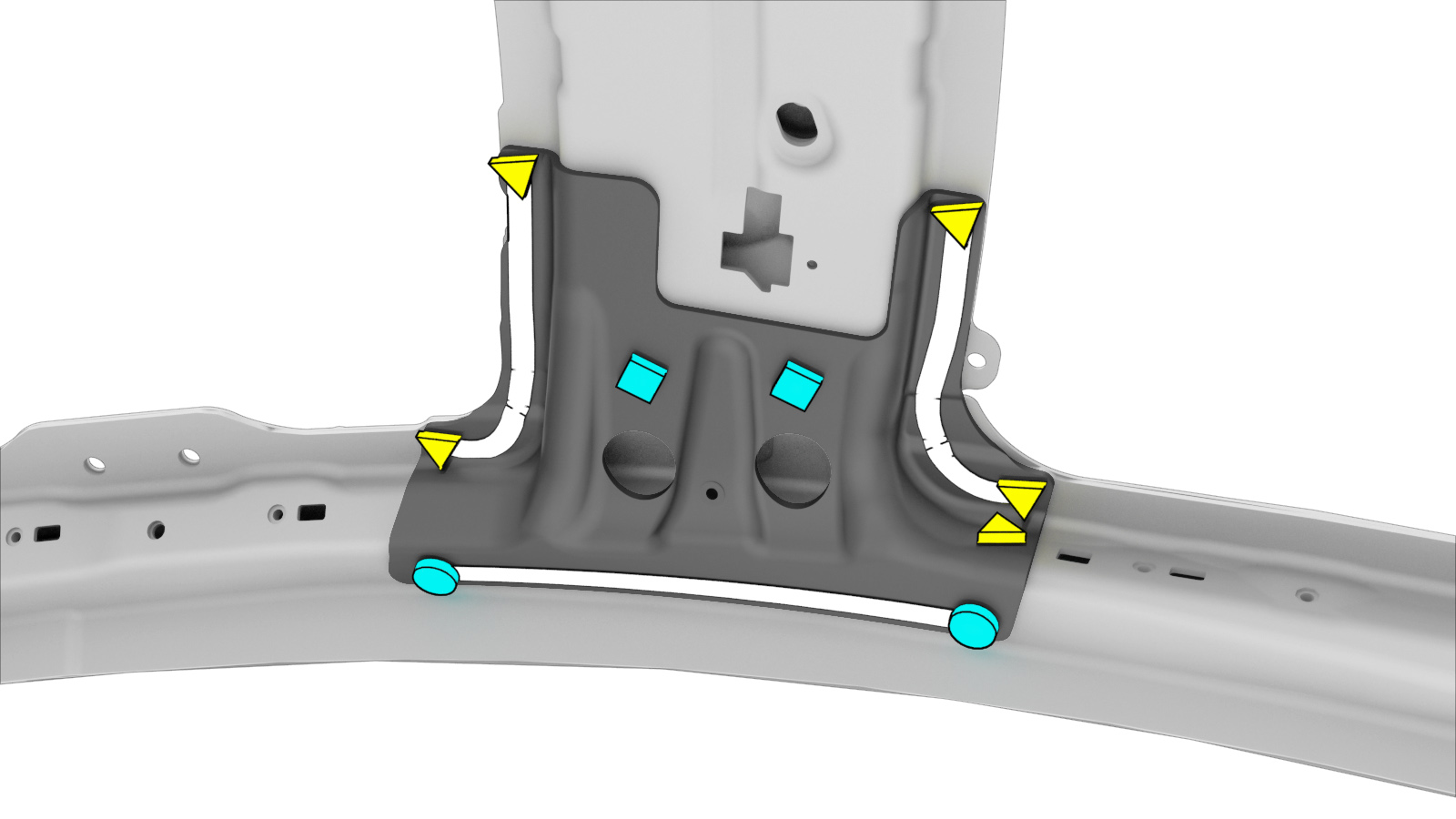

  5. התקינו את הרכיב או הרכיבים החדשים.
    סובבו את הברגים עד למומנט 25 Nm.
  6. התקינו את הרכיב אשר הוסר כדי לספק גישה למכלול ההדר:
  7. בצעו את התפעולים הנדרשים לאחר תיקון.
