חלק חיצוני של המרכב (צומת אחורי דור שני וקורת B–Pillar דור ראשון)

קוד תיקון: 10100142702 10100142802 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

יש לאמת שזה התהליך הנכון

ישנן מספר גרסאות של תהליך חלק חיצוני של המרכב. השתמשו בתהליך זה רק עם כלי הרכב עם שניהם:
  • צומת אחורי דור שני: צומת אחורי זו הותקנה בכלי רכב שנבנו בתאריך או לאחר התאריך 5 בנובמבר 2014.

    עיינו ב- גרסאות צומת אחורי של Model S לזיהוי דור הצומת האחורית בכלי הרכב.

  • קורת B-Pillar דור ראשון: קורת B-Pillar זו הותקנה בכלי רכב מדגם Model S שנבנו לפני 12 באוקטובר 2016.

    עיינו ב- זיהוי דור קורת B-Pillar של Model S לזיהוי דור קורת B–Pillar בכלי הרכב.

לאחר אימות הדור של הצומת האחורית וקורת B–Pillar בכלי הרכב, בחרו את התהליך התואם:
צומת אחוריקורת B–Pillarתהליך נכון
דור ראשוןדור ראשוןחלק חיצוני של המרכב (צומת אחורי דור ראשון וקורת B–Pillar דור ראשון)
דור שנידור ראשוןחלק חיצוני של המרכב (צומת אחורי דור שני וקורת B–Pillar דור ראשון) (תהליך זה)
דור שנידור שניחלק חיצוני של המרכב (צומת אחורי דור שני וקורת B–Pillar דור שני)

שימוש במסמך זה

מסמך זה מכיל שני חלקים עיקריים:
  1. תיאורי מקטע חלק חיצוני של המרכב הוא מספק נתונים על איפה וכיצד לחתוך במכלול החלק החיצוני של המרכב (או תת-המכלולים) כנדרש כדי להחליף אזורים ניזוקים בלוח חלק חיצוני של המרכב, או כדי לקבל גישה אל חלקים מתחת למבנה כלי הרכב. השתמשו בתיאורי מקטע זה כדי לקבוע היכן לבצע חיתוך בהצלחה במכלול החלק החיצוני של המרכב כנדרש לביצוע תיקון.
    Informational PurposesAn informational icon, calling your attention
    הערה
    חיתוכים של מכלול חלק חיצוני של המרכב ניתנים להחלפה פרטנית או בשילוב כלשהו של מקטעים ככל ומיקומי החיתוך המאוזכרים המזוהים במסמך זה הנם בשימוש.
    Informational PurposesAn informational icon, calling your attention
    הערה
    המידות ממיקומי חור הבורג הנם ממרכז החורים המאוזכרים, אלא אם מצוין אחרת בתיאור המקטע.
  2. הסרה והחלפה של חלקים במסמך זה כוללים את המידע הנדרש להחלפה של מכלול חלק חיצוני של המרכב בשלמותו. אם מבוצעת החלפת מקטעים במכלול חלק חיצוני של המרכב (לא חלק חיצוני של המרכב בשלמותו), יש להשתמש בחלקים הרלוונטיים לכל שלב כדי לקבוע אלו חלקים ומהדקים נדרשים ואלו שלבים נדרשים כדי להשלים את התיקון.

רשימת חלקים

כמות תיאור תמונה / הערות
1 ASSY - BODY SIDE OTR COMP (חלק חיצוני של המרכב הושלם)
Informational PurposesAn informational icon, calling your attention
הערה
ניתן להשתמש בחיתוך מקדים של תת-המכלול אם מבצעים חיתוך של חלק חיצוני של המרכב. למידע נוסף ראה תיאורי מקטע חלק חיצוני של המרכב.
1 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
11 מסמרת נורה מבנית, 6.5 מ"מ
10 מסמרת מבנית, 6.5 מ"מ בינוני
4 מסמרת משוקעת ראש, 4.8 מ"מ ארוך
שני מסמרת משוקעת ראש, 4.8 מ"מ קצר
4 מסמרת אוגן מבנית עם חוזק גבוה, 6.5 מ"מ
8 מסמרת אוגן מבנית
35 מסמרת Flow Form S08
19 מסמרת Flow Form S18
32 מסמרת Flow Form S28
23 מסמרת Flow Form S38
104 מסמרת Flow Form S48
13 מסמרת Flow Form S58
שני מסמרת Flow Form S68
2 Bolt, Panhead Flange , M8 x 1.25 x 16 PAN FLANGE HEAD מספר חלק של Tesla‏ 1008833-01-A.
4 בורג, ראש משושה מספר חלק של Tesla‏ 1057210-00-A.
6 אום , M8-1.25,HF,פלדה מספר חלק של Tesla‏ 1006628-01-A.
1 סרט בוטילי 300X150X2 מספר חלק של Tesla‏ 1004969-00-A.
Informational PurposesAn informational icon, calling your attention
הערה
כמויות המסמרת המפורטות לעיל הנן לתיקון השלם. אם מתקנים מקטע (או מקטעים), כמות החלקים והמהדקים תהיה שונה.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תיאורי מקטע חלק חיצוני של המרכב

מכלולים ומקטעים של חלק חיצוני של המרכב
החלק חיצוני של המרכב השלם הוא רכיב יחיד וניתן להחליפו בתיקון יחיד. לחילופין, במקום החלפת חלק חיצוני של המרכב בשלמותו, אזורים של חלק חיצוני של המרכב ניתנים להחלפה באמצעות:
  • חיתוכי מכלול חלק חיצוני של המרכב השלם באמצעות קווי חיתוך המתוארים במסמך זה.
  • שירות מוכן מראש לתת-מכלולים (מוצג להלן).
  • חיתוכים של תת-מכלולים באמצעות קווי חיתוך המתוארים במסמך זה.
Warning IconA warning icon, calling your attention to a possibly risky situation
אזהרה
בעת ביצוע חיתוכי מקטעים, אין לחתוך חורי ברגים.
Informational PurposesAn informational icon, calling your attention
הערה
התקינו את לוחות הגיבוי מאחורי כל מחבר השקה אם ישנו מספיק מרחב והשתמשו בדבק מבני כדי למלא את הפערים מאחורי הלוחות והרכיבים מתחת.
מכלול או תת-מכלול מקטעים
ASSY - BODY SIDE OTR COMP
ASSY - PNL-BODY SIDE OTR
ASSY - BODY SIDE OTR A-PILLAR
ASSY - BODY SIDE OTR B-PILLAR
ASSY - BODY SIDE OTR C-PILLAR

מקטע חלק חיצוני של המרכב

Hinge Pillar

קו חיתוך

קו/נקודת מראה מקום

  • A = 60 mm.
  • B = 148 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך במרחק 60 מ"מ מהמיקום המצוין כדי לאפשר חיתוך של טבעת חיצונית של הדלת.

ריתוך GMA

או ריתוכי מגופה אלומיניום

קורת A-Pillar

קו חיתוך

קו/נקודת מראה מקום

  • C = 69 mm.
  • D = 72 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך במרחק 369 מ"מ מהמיקום המצוין כדי לאפשר חיתוך של טבעת חיצונית של הדלת.

ריתוך GMA

או ריתוכי מגופה אלומיניום

סף קדמי

קו חיתוך

קו/נקודת מראה מקום

  • E = 126 mm.
  • F = 126 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך במרחק 270 מ"מ מהמיקום המצוין כדי לאפשר חיתוך של טבעת חיצונית של הדלת.

ריתוך GMA

או ריתוכי מגופה אלומיניום

קורת B–Pillar

קו חיתוך

קו/נקודת מראה מקום

  • G = 229 mm.
  • H = 182 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך במרחק 76 מ"מ מהמיקום המצוין.

ריתוך GMA

או ריתוכי מגופה אלומיניום

Warning IconA warning icon, calling your attention to a possibly risky situation
אזהרה
אין לרתך לוח אשר נוגע ישירות ברכיבים מבניים מתחת. אזור אפקט החום מהריתוך עלול להחליש את חוזק הרכיבים המבניים מתחת. השתמשו בדבק מבני כדי למלא את הפערים מאחורי הלוחות והרכיבים מתחת.

מסילת גג אחורית

קו חיתוך

קו/נקודת מראה מקום

  • I = 97 mm.
  • J = 40 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך עד מרחק 200 מ"מ קדימה או עד 280 מ"מ מאחורי המיקום המצוין כדי לאפשר חיתוך של טבעת חיצונית של הדלת.

ריתוך GMA

או ריתוכי מגופה אלומיניום

סף אחורי

קו חיתוך

קו/נקודת מראה מקום

  • K = 125 mm.
  • L = 120 mm.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך במרחק 70 מ"מ מהמיקום המצוין כדי לאפשר חיתוך של טבעת חיצונית של הדלת.

ריתוך GMA

או ריתוכי מגופה אלומיניום

Dogleg

קו חיתוך

קו/נקודת מראה מקום

  • M = 280 mm.
  • N = 425 mm.
Informational PurposesAn informational icon, calling your attention
הערה
התהליך חיפוי המרכב החיצוני השלם חייב להיות מבוצע לפני שמקטע זה ניתן להחלפה.
Informational PurposesAn informational icon, calling your attention
הערה
ניתן לבצע את החיתוך בטווח מרחק של 70 מ"מ מהמיקום המצוין.

ריתוך GMA

או ריתוכי מגופה אלומיניום

חיפוי מרכב אחורי

קו חיתוך

קו/נקודת מראה מקום

  • O = 30 mm.
  • P = 25 mm.
  • Q = 110 mm.

ריתוך GMA

או ריתוכי מגופה אלומיניום

תהליך התיקון

  1. הסירו את הרכיב המכסה את מכלול ההדר הקדמי:

    בהתאם לתאריך בניית כלי הרכב, הרכיב אשר מכסה את מכלול ההדר הקדמי יכול להיות אחד מהבאים:

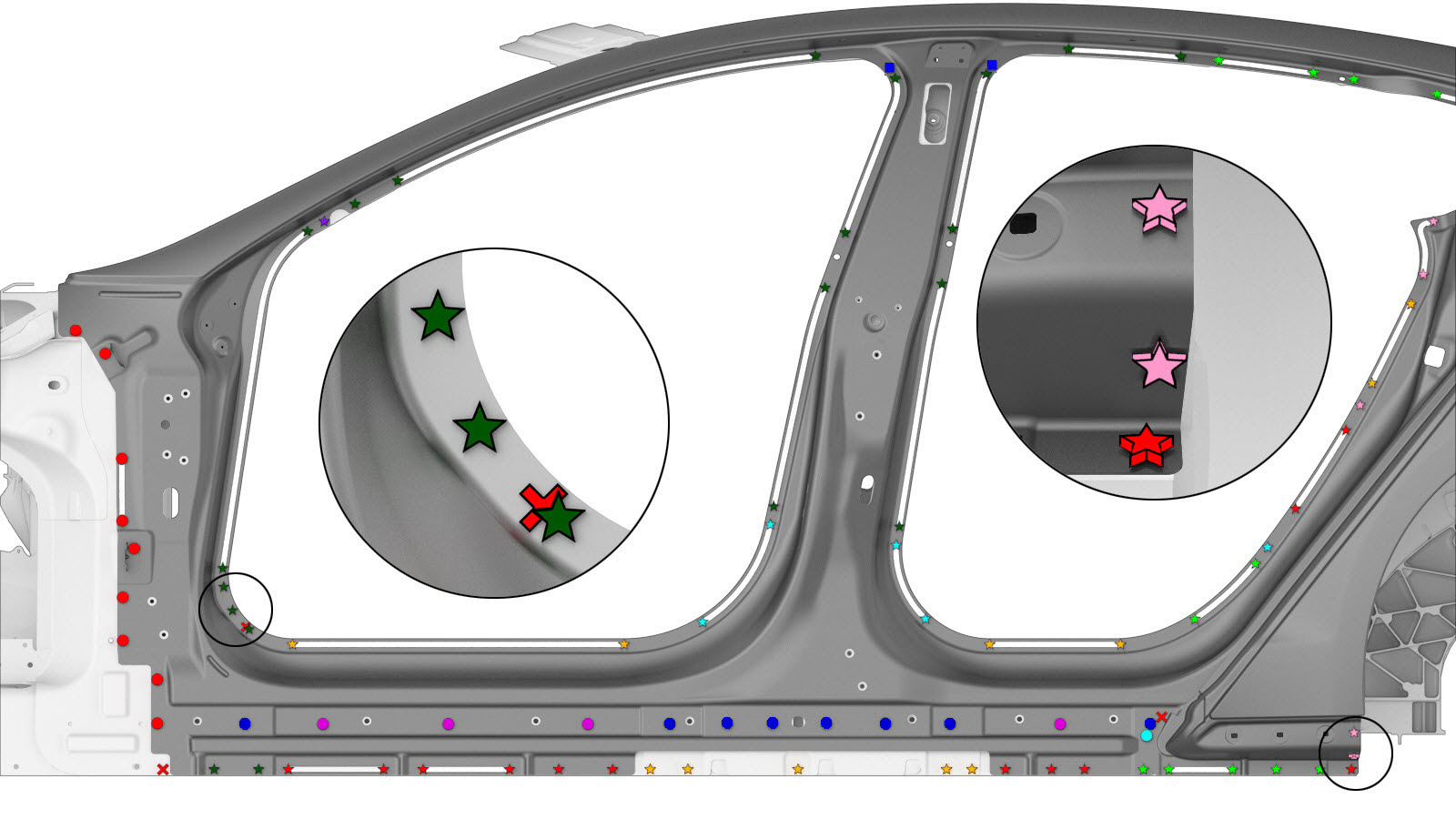

  2. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או SPR של המפעל

    או קדחו דרך נקודות הריתוך של המפעל
    Informational PurposesAn informational icon, calling your attention
    הערה
    בעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.

    או מסמרות מבניות ברמת מפעל

    נעץ וקולר מהמפעל

  3. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

    או מסמרות נורה מבניות, 6.5 מ"מ
    • A‏ = 10 מ"מ.
    • B‏ = 57 מ"מ.

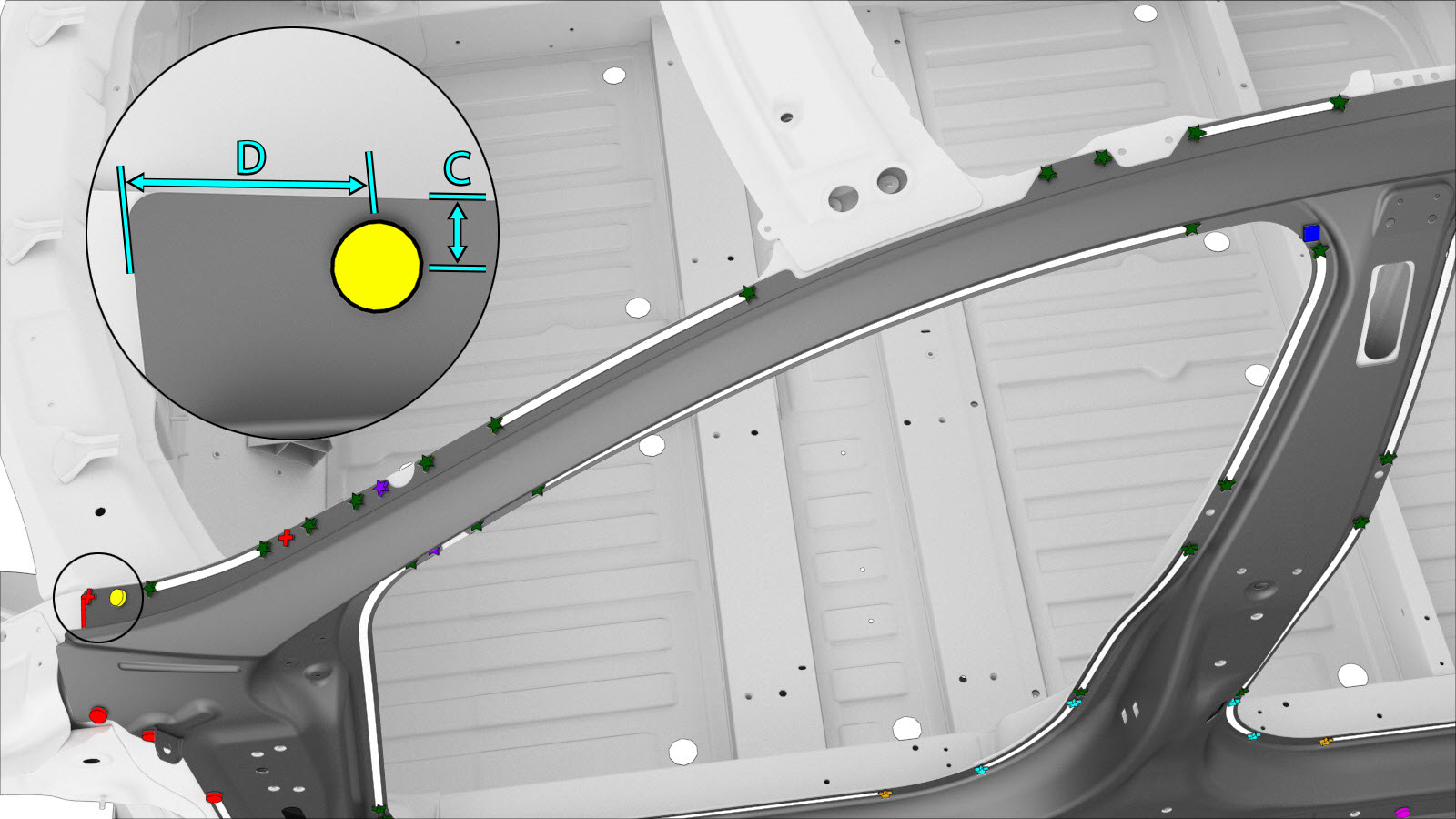

    או מסמרות משוקעות ראש, 4.8 מ"מ קצר

    או מסמרות משוקעות ראש, 4.8 מ"מ ארוך
    • C‏ = 14 מ"מ.
    • D‏ = 51 מ"מ.

    או מסמרות מבניות, 6.5 מ"מ בינוני

    או מסמרות אוגן מבניות עם חוזק גבוה, 6.5 מ"מ

    או מסמרות אוגן מבניות, 6.5 מ"מ

    או מסמרות Flow Form, S08

    או מסמרות Flow Form, S18

    או מסמרות Flow Form, S28

    או מסמרות Flow Form, S38

    או מסמרות Flow Form, S48

    או מסמרות Flow Form, S58

    או מסמרות Flow Form, S68

    בורג, פלאנג' ראש עגול

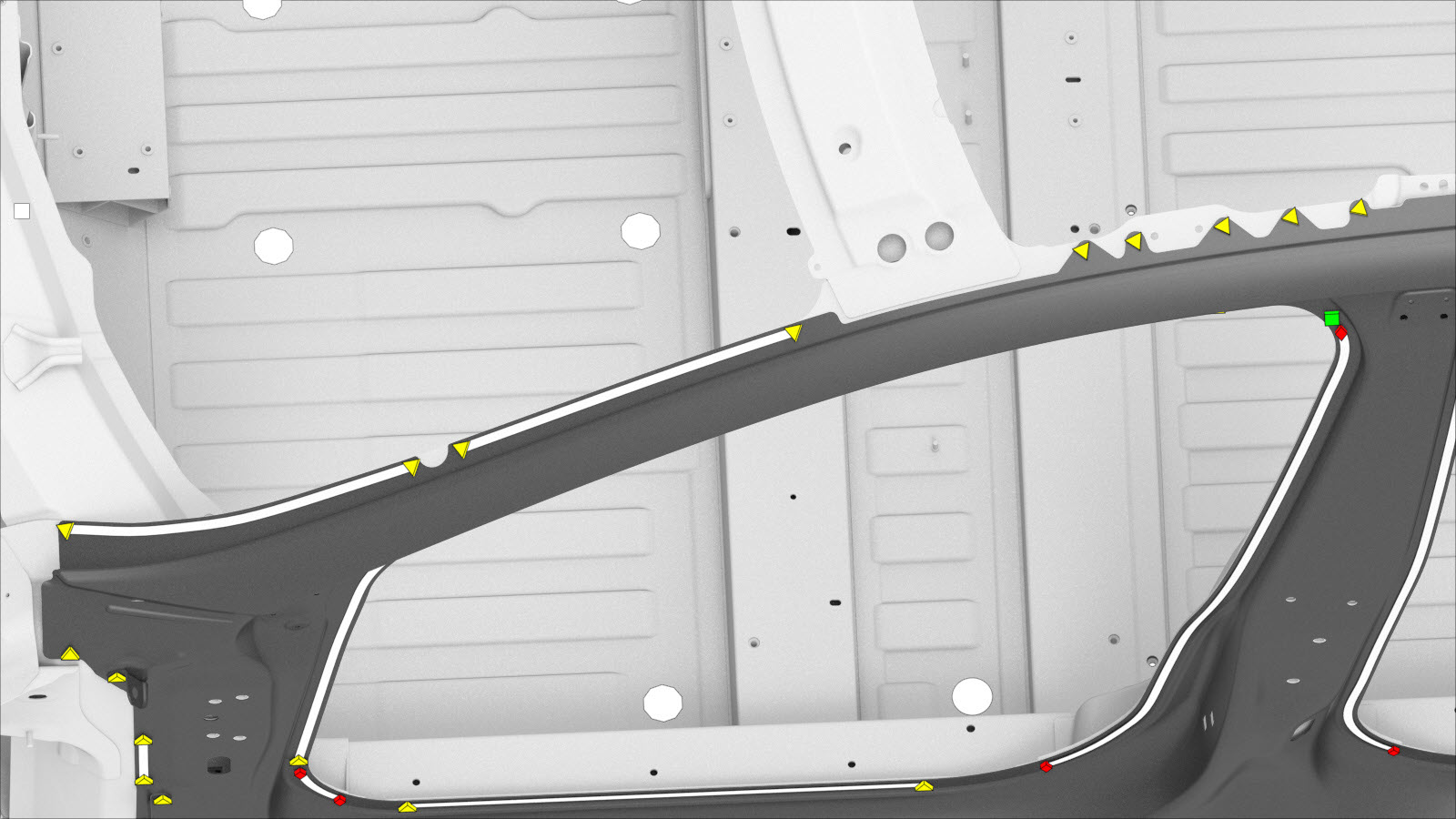

  4. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  5. התקינו את הרכיב או הרכיבים החדשים.
    סובבו את הברגים עד למומנט 25 Nm.
  6. אם מבצעים רק את תיקון מקטע זה: בצעו ריתוך GMA על מחברי ההשקה.
    ריתוך GMA

    או ריתוכי מגופה אלומיניום

    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אין לרתך לוח אשר נוגע ישירות ברכיב מבני מתחת. החום מהריתוך עלול להחליש את חוזק הרכיב המבני מתחת.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    זהירות
    אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
    Informational PurposesAn informational icon, calling your attention
    הערה
    לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
  7. אם לא אמורה להיות מותקנת מצלמה, התקינו סרט בוטילי.
    חתכו את סרט בוטילי כך שיתאים בתוך אטם קורת B–Pillar.
    Informational PurposesAn informational icon, calling your attention
    הערה
    המידות הבאות הנן בקירוב.
    • E‏ = 60 מ"מ.
    • F‏ = 125 מ"מ.
    • G‏ = 80 מ"מ.
  8. התקינו את הרכיב אשר הוסר כדי לספק גישה למכלול הדר קדמי:
  9. הגדילו את החורים הקיימים בקורת B–Pillar ונושאי אטם קורת B–Pillar ל-10 מ"מ.
  10. התקינו נושאי אטם קורת B–Pillar.

    או ברגים, ראש משושה

    אום

    סובבו את הברגים עד למומנט 10 Nm.

  11. בצעו את התפעולים הנדרשים לאחר תיקון.
