הארכת בית ההגה
קוד תיקון:
10101912702
1010031015
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

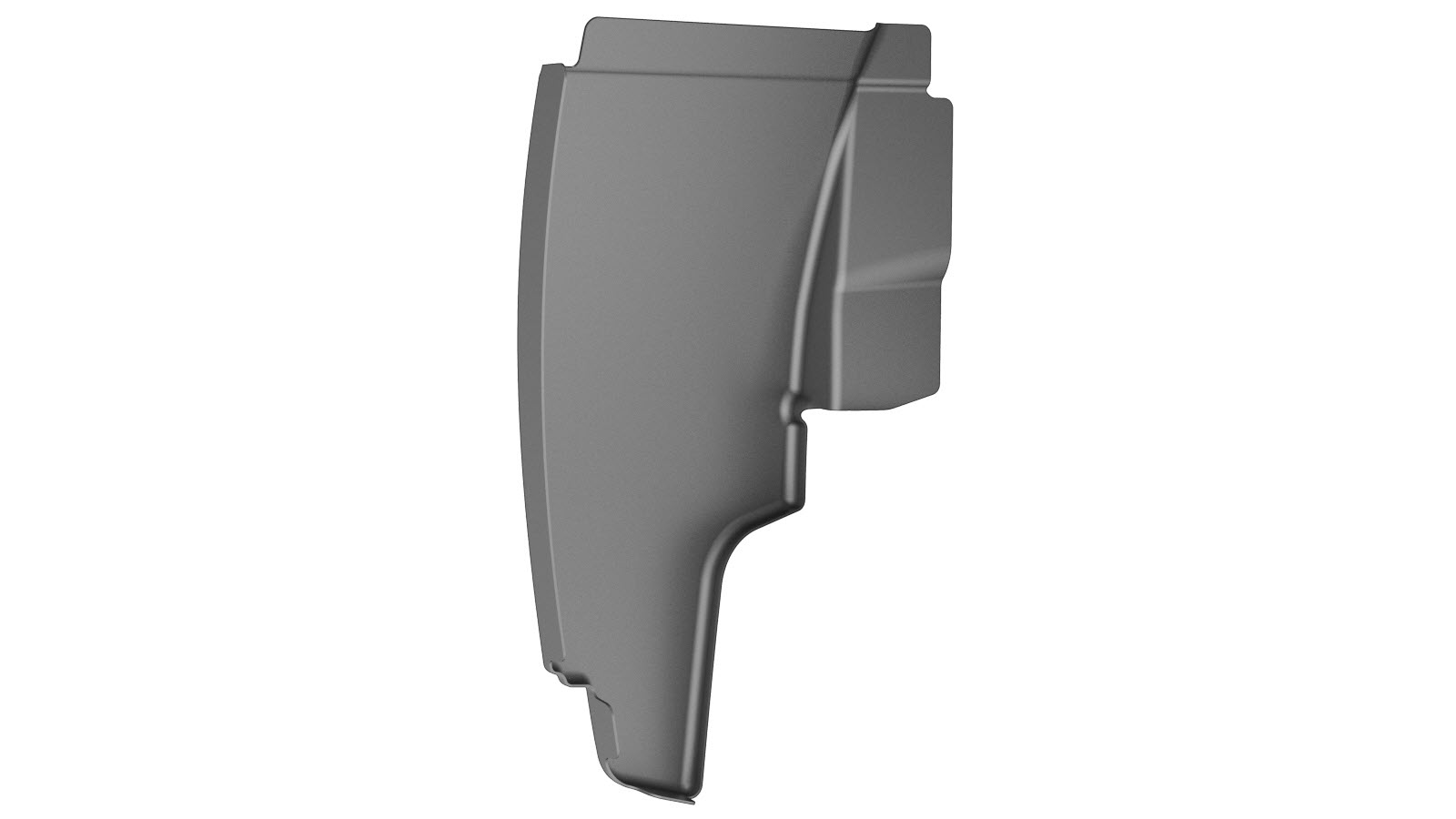

| 1 | EXT - RR WHEELEFT HANDOUSE FR (מאריך בית ההגה) | |
| 4 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 5 | SPR, 5x4.5 | |
| 1 | SPR, 5x6 H2 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק התחתון עבור ה-חיפוי המרכב החיצוני השלם או ה-סקין לחיפוי מרכב חיצוני - רכבים עם שקע טעינה סיני.
-

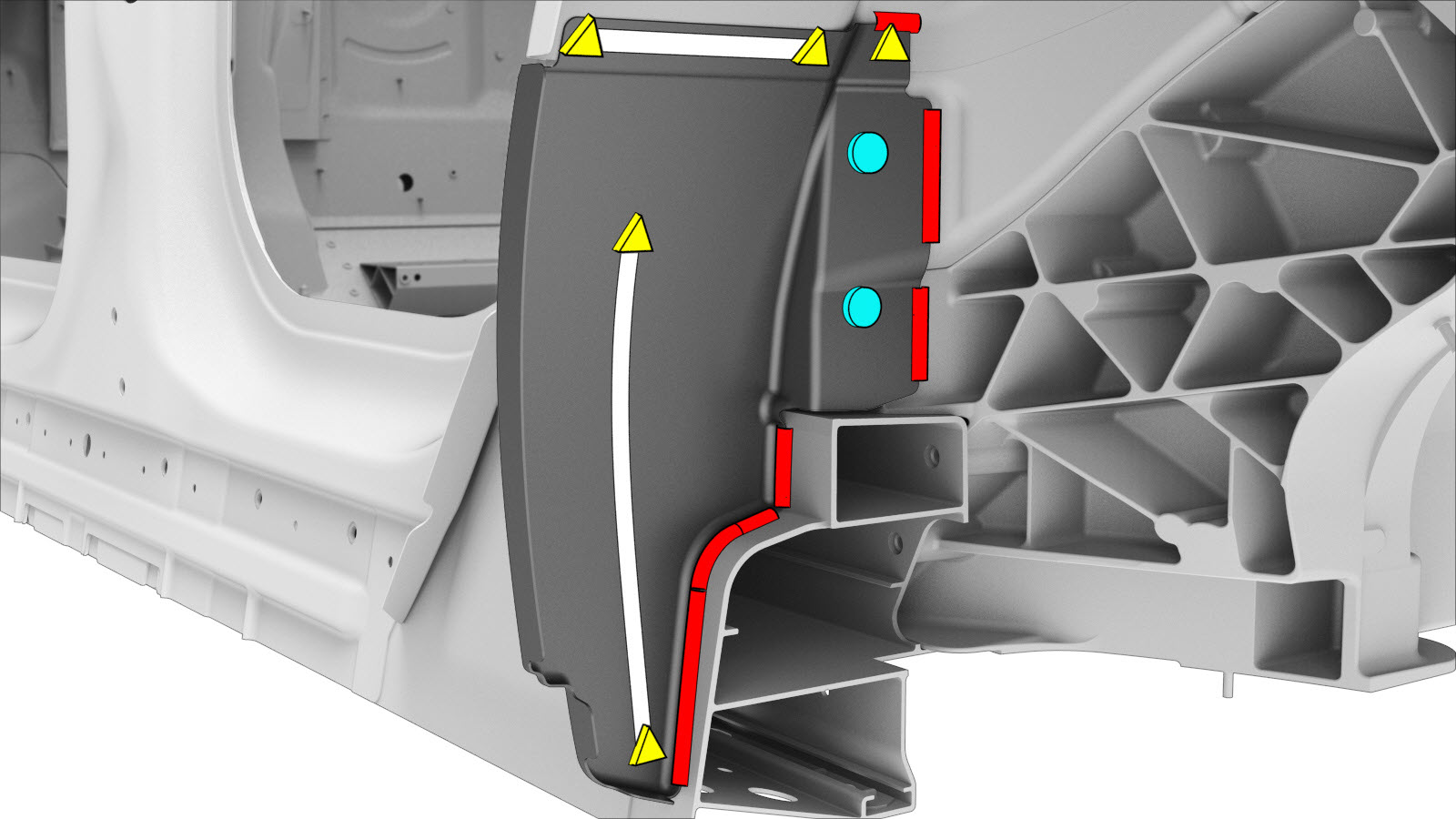

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או מסמרות מבניות ברמת מפעל
ריתוך GMA
הערהייתכן ובחלק מכלי הרכב יהיו ריתוכי GMA במיקומי המסמרת המבנית המוצגים. -

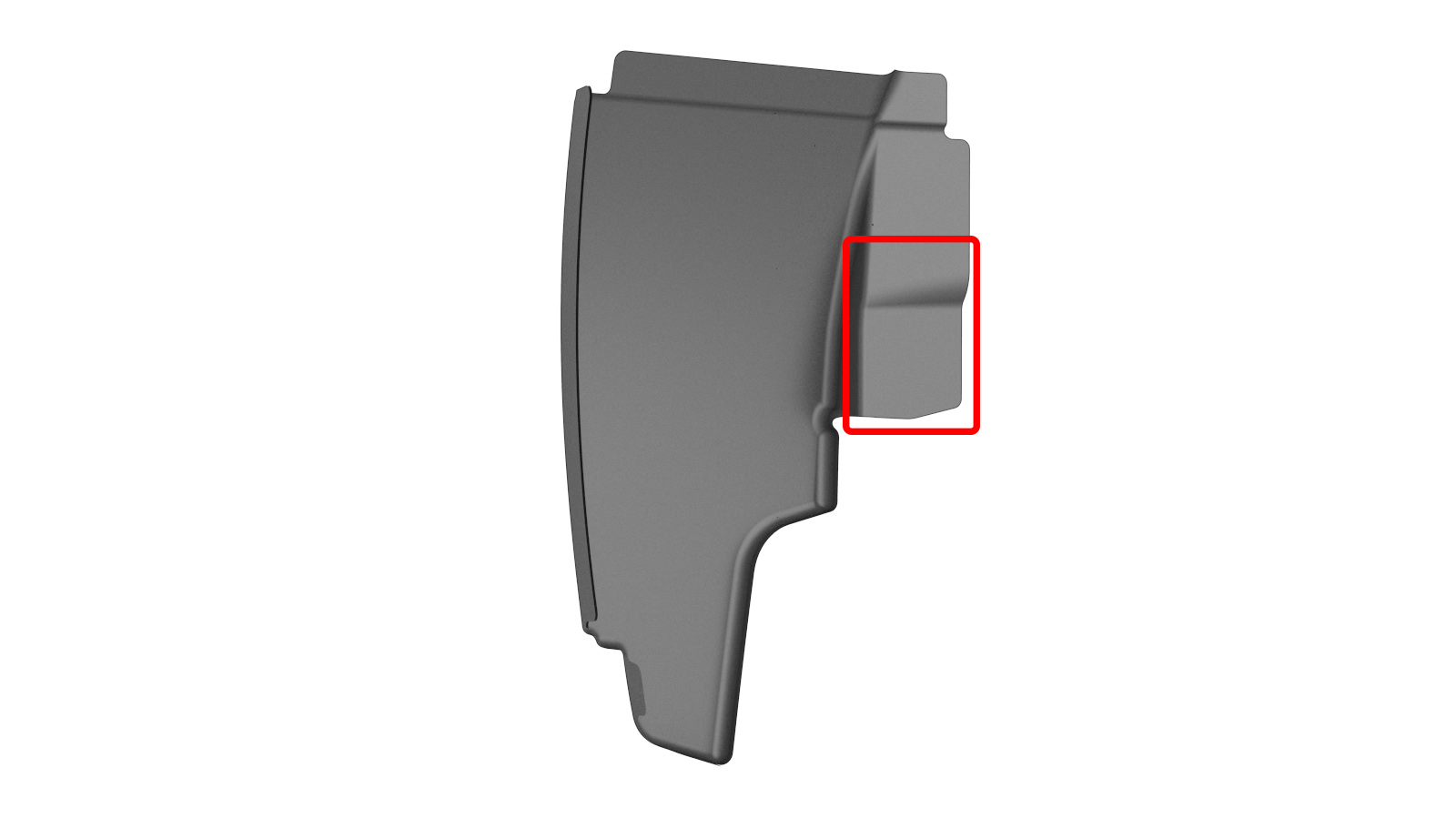

בדקו את התאמת רכיב הארכת בית ההגה החדש.
אם יש צורך בכך:
- חתכו את הקצה הפנימי של הרכיב כנדרש על מנת שיתאים.
- חממו ואז החליקו את החלק בזווית של מאריך בית ההגה האחורי כדי שיתאים לצומת האחורי (מאריך בית ההגה האחורי מוצג בנפרד בתמונה לשם בהירות).
-

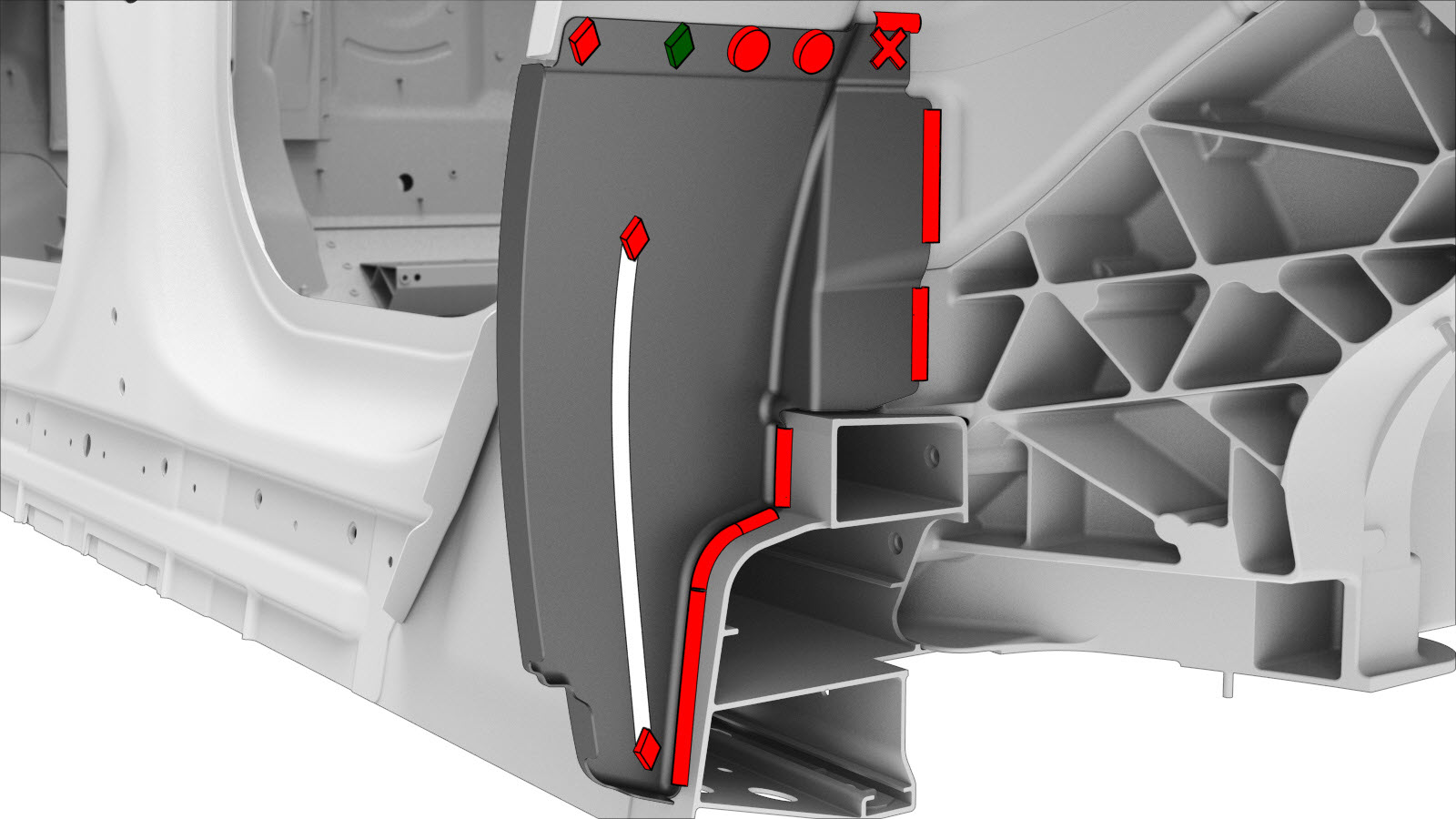

הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות מבניות, 6.5 מ"מ בינוני
או SPRs, 5x4.5הערההשתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: KA 075 2113.או SPRs, 5x6 H2הערההשתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 085 0125.ריתוך GMA
הערהאם ריתוכי GMA שימשו במקור, אין לקדוח חורים למסמרת מבנית. אזור זה יאובטח עם ריתוכי GMA. אם ריתוכי GMA לא היו בשימוש במיקום זה, אז התקינו מסמרות במיקום זה. לא יהיה צורך להוסיף ריתוכי GMA במיקום זה. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

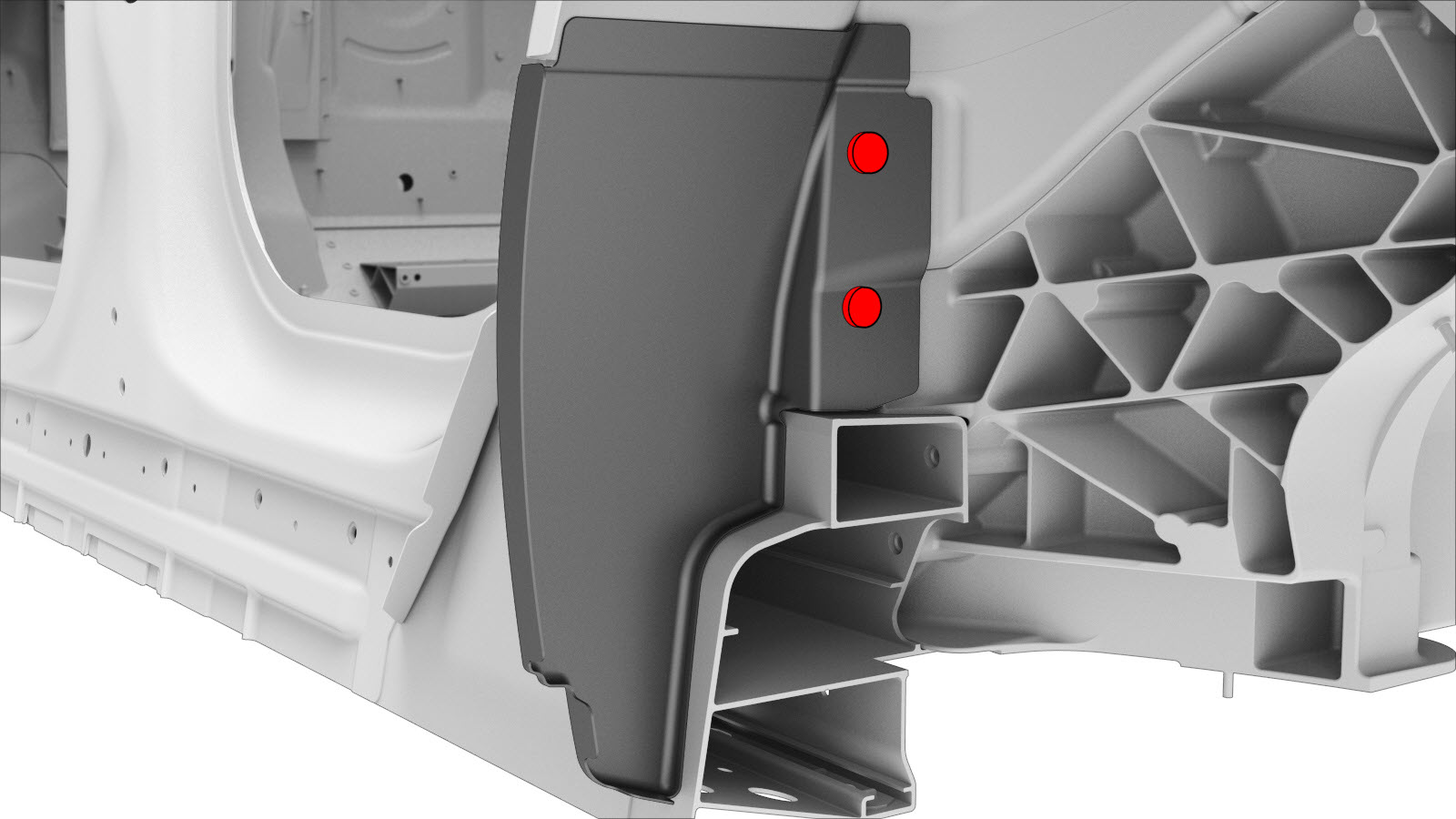

בצעו ריתוך GMA.
ריתוך GMAאזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את המקטע התחתון של חיפוי המרכב החיצוני השלם או של סקין לחיפוי מרכב חיצוני - רכבים עם שקע טעינה סיני אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
