מחברי הדר קדמי (כלי רכב שנבנו עד 2 באוקטובר 2016)
קוד תיקון:
10102701302
10102701502
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון

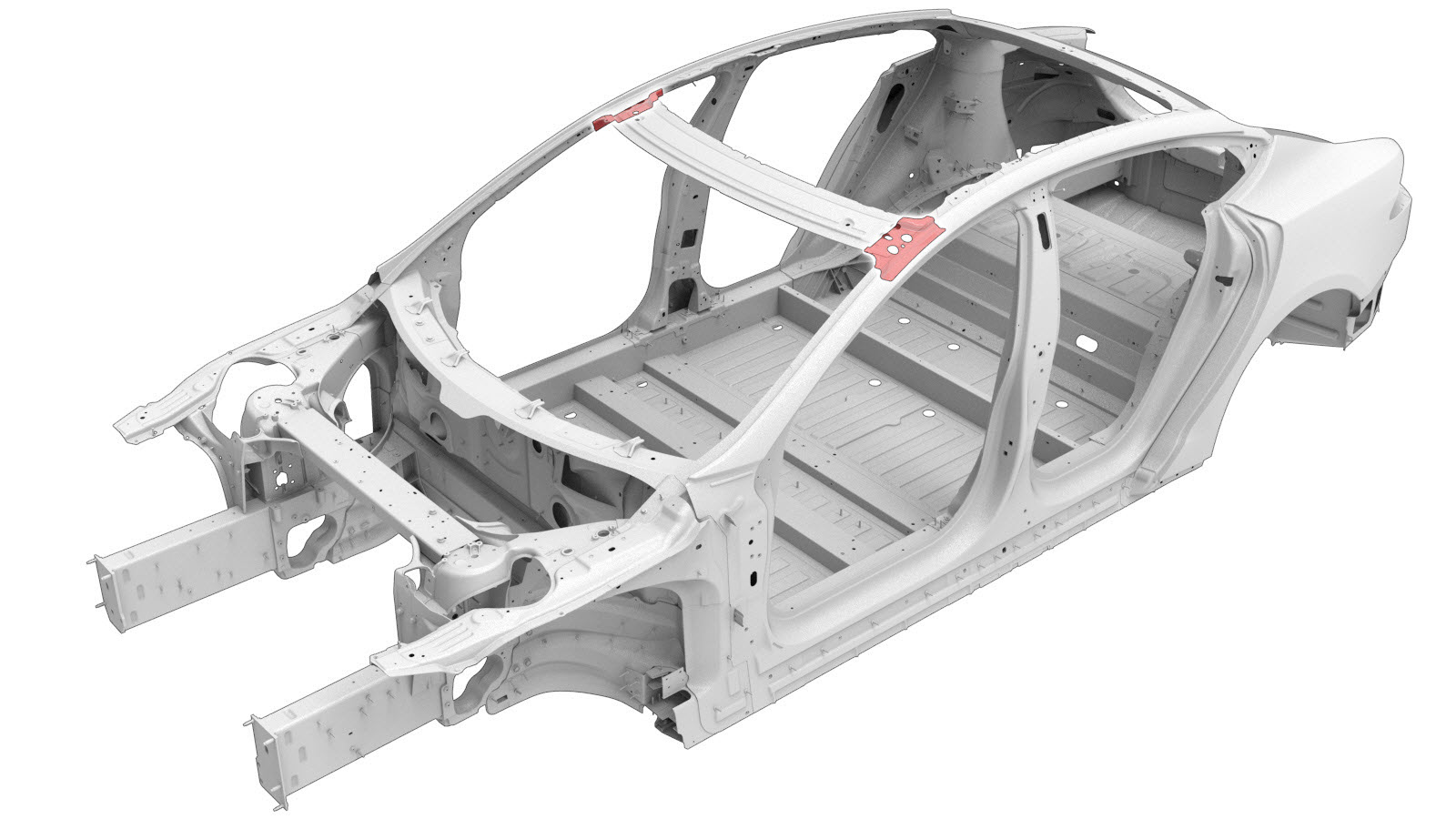

מכלול הדר קדמי של Model S יכול להתחבר אל כלי הרכב עם מחבר תושבת הדר דור ראשון או דור שני. בדקו את תושבות מחבר ההדר על גבי כלי הרכב המתוקן ובחרו את התהליך ההולם לשימוש עבור התיקון:
|
כלי רכב שנבנו עד 2 באוקטובר 2016 (תושבות מחבר הדר דור ראשון)
|
כלי רכב שנבנו בתאריך או אחרי התאריך 3 באוקטובר 2016 (תושבות מחבר הדר דור שני)
|
|
אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי בתהליך זה, יש להמשיך בתהליך זה. |
אם כלי הרכב המתוקן בעל סוג זה של מחבר הדר קדמי, אין להמשיך בתהליך זה, במקום זאת יש להמשיך עם תהליך מחברי הדר קדמי (כלי רכב שנבנו אחרי 2 באוקטובר 2016). |
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

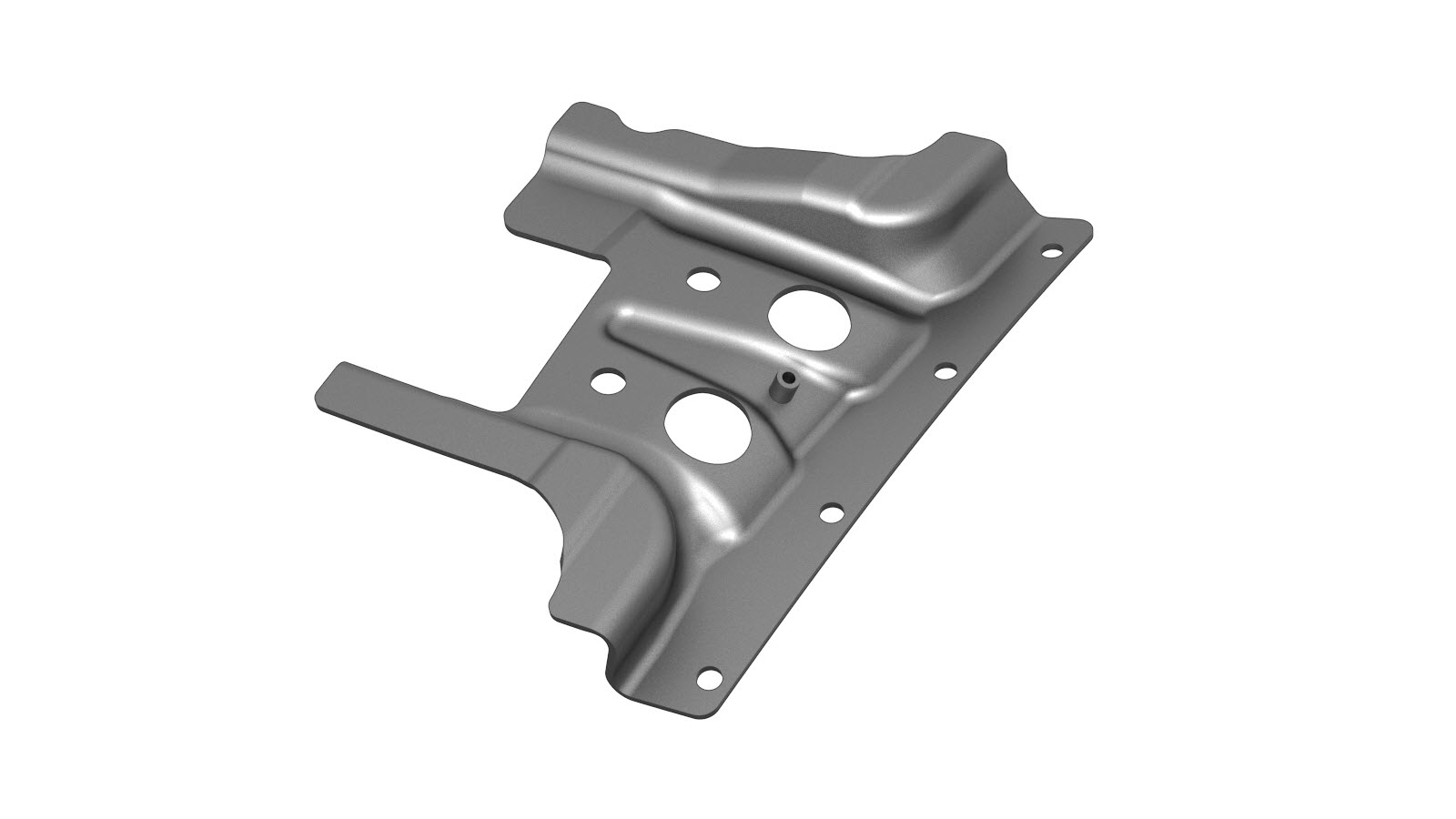

| 1 | ASY, REINF - FR HEADER CONNECTOR (מחבר הדר קדמי) | |
| 4 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 5 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 8 | מסמרת Flow Form S58 | |
| 2 | בורג, ראש משושה , BLT,HFLG,M10x22[10.9]-MM-11 | מספר חלק של Tesla 1012961-00-A. |
| 2 | אום , HEX,M8,1.25,STL,ZN,PATCH, W/WSHR | מספר חלק של Tesla 1004400-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המכסה את מכלול ההדר:
בהתאם לתאריך בניית כלי הרכב, הרכיב אשר מכסה את מכלול ההדר יכול להיות אחד מהבאים:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
-

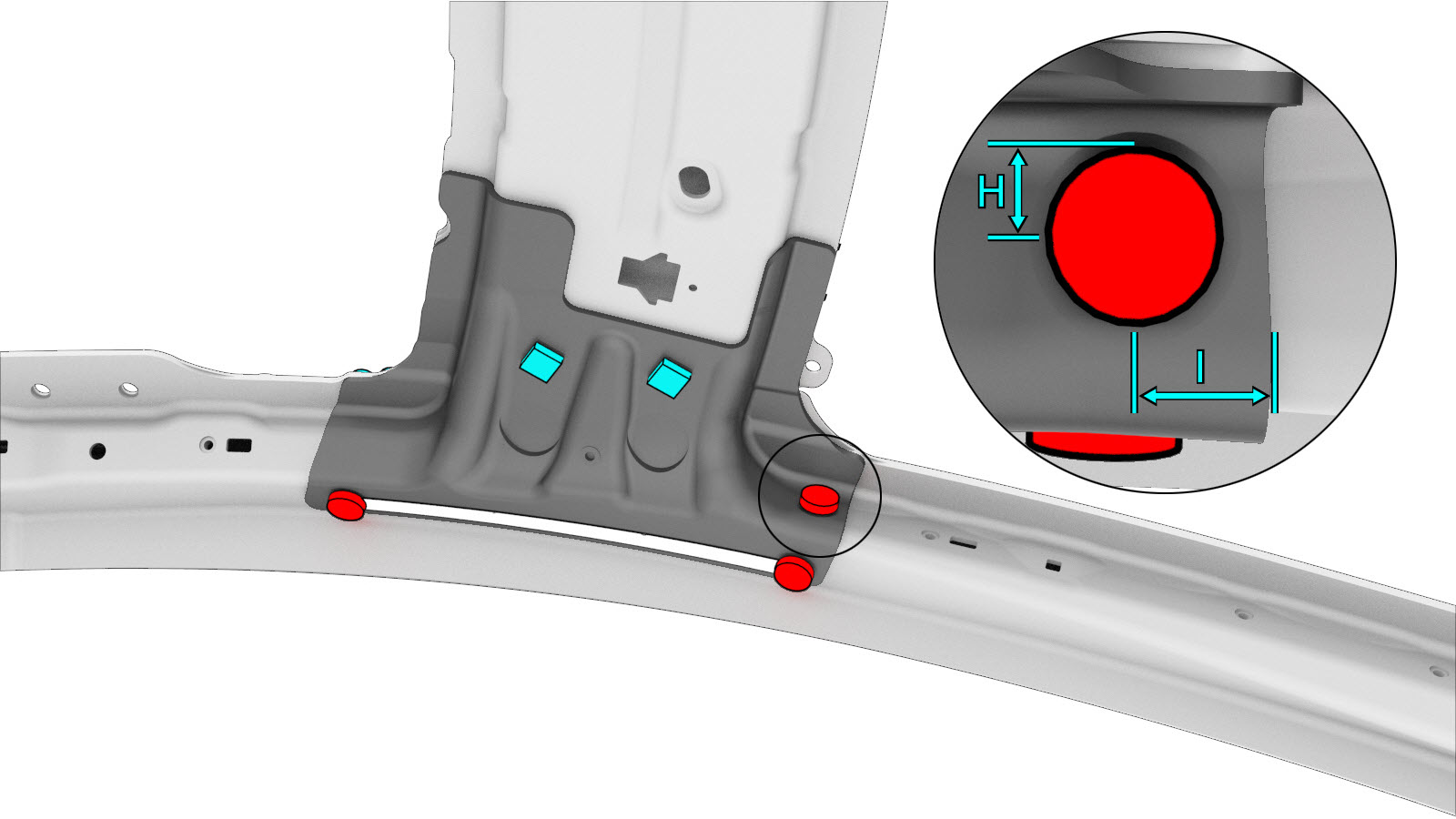

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעלהערהייתכן ונקודת הריתוך המודגשת לא תהיה נראית בכל כלי הרכב.
ריתוך GMA
-

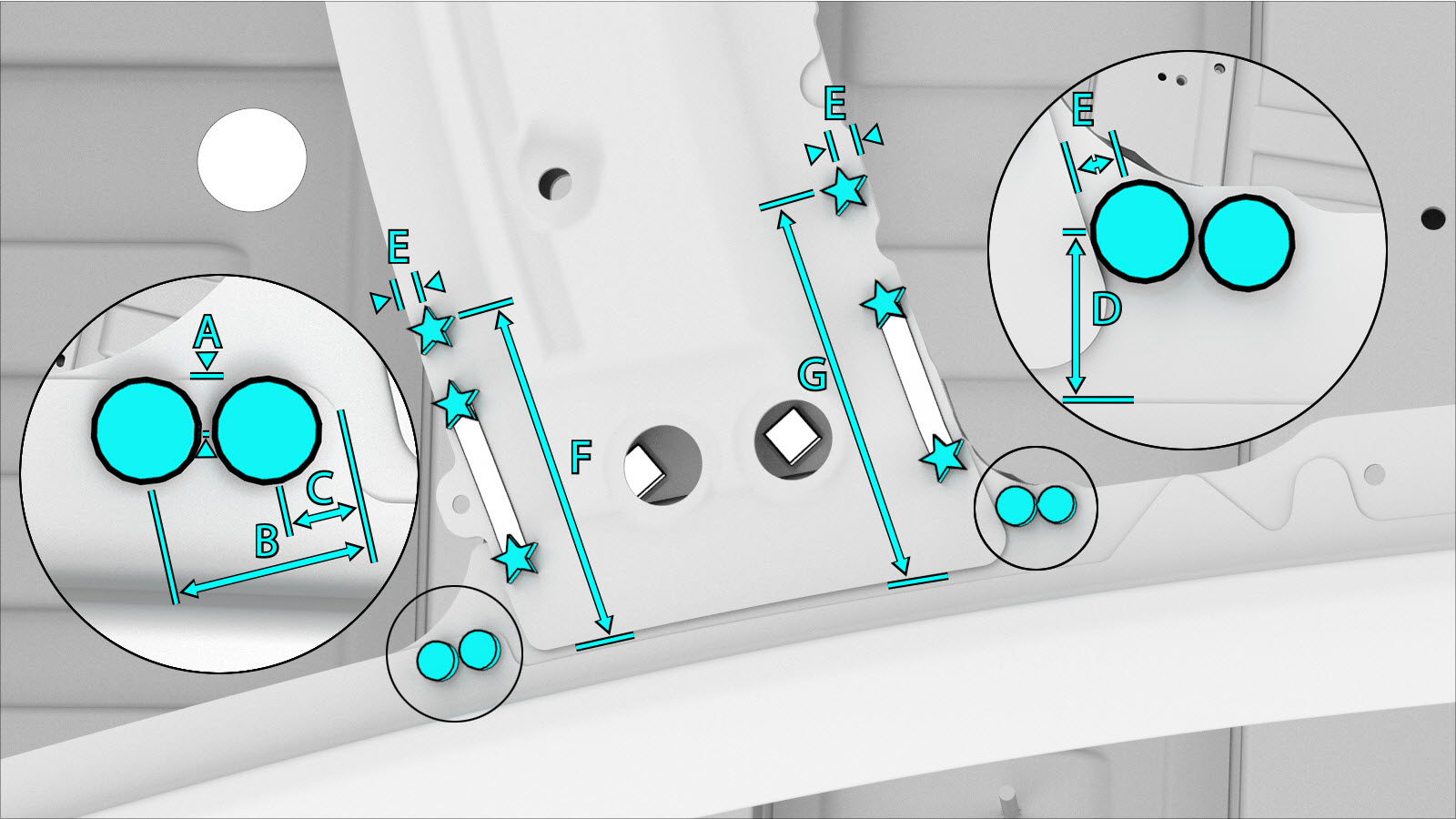

הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 7 מ"מ.
- B = 27 מ"מ.
- C = 10 מ"מ.
- D = 25 מ"מ.
- E = 8 מ"מ.
- F = 127 מ"מ.
- G = 145 מ"מ.
או מסמרות Flow Form, S58- E = 8 מ"מ.
- F = 127 מ"מ.
- G = 145 מ"מ.
או מסמרות מבניות, 6.5 מ"מ בינוני- H = 12 מ"מ.
- I = 15 מ"מ.

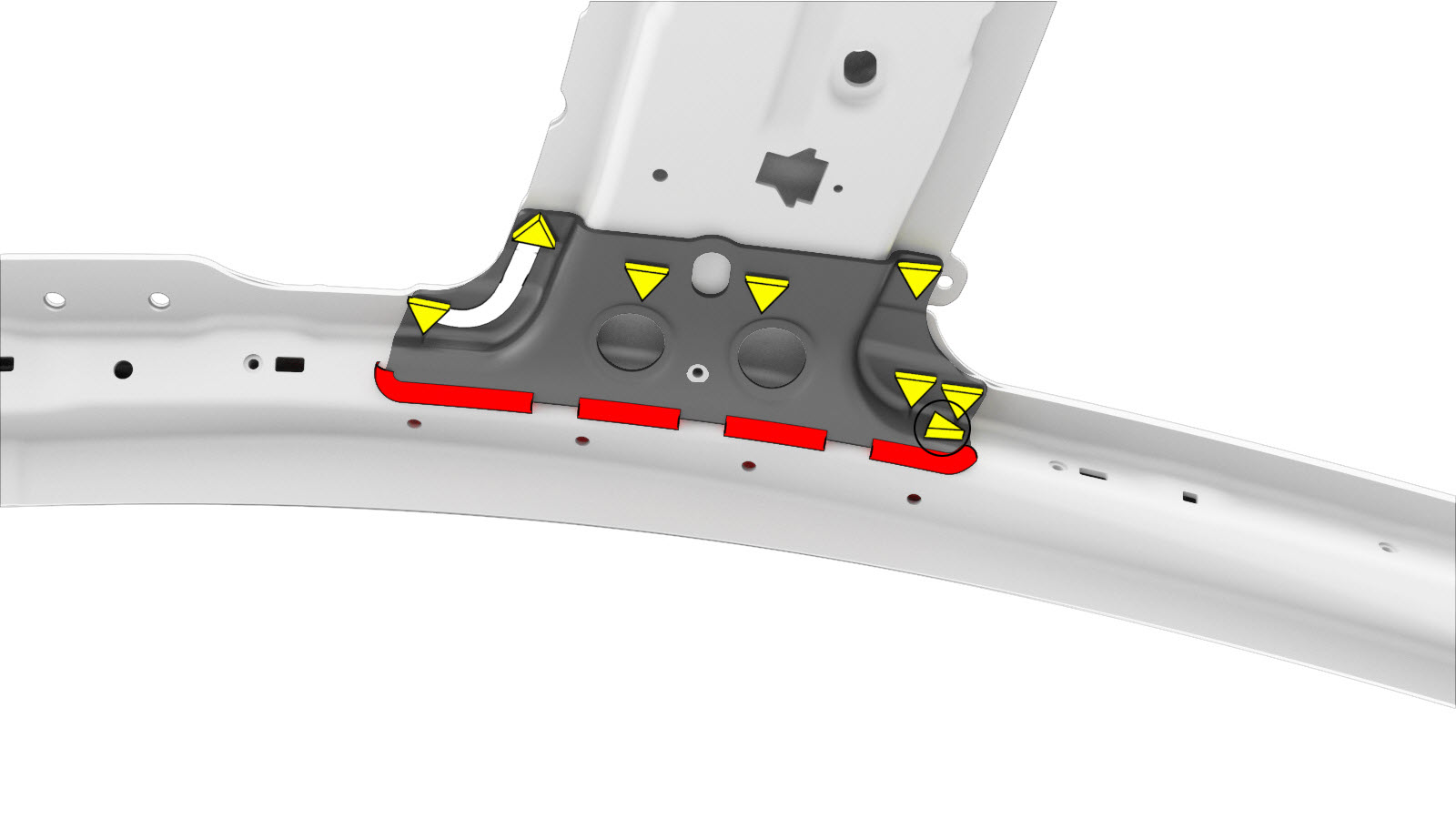

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
-
התקינו את הרכיב אשר הוסר כדי לספק גישה למכלול ההדר:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
- בצעו את התפעולים הנדרשים לאחר תיקון.
