חיפוי מרכב אחורי פנימי (מקטע) - כלי רכב עם יציאת טעינה לא-סינית

נתוני תיקון

סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.

רשימת חלקים


כמות	תיאור	תמונה / הערות

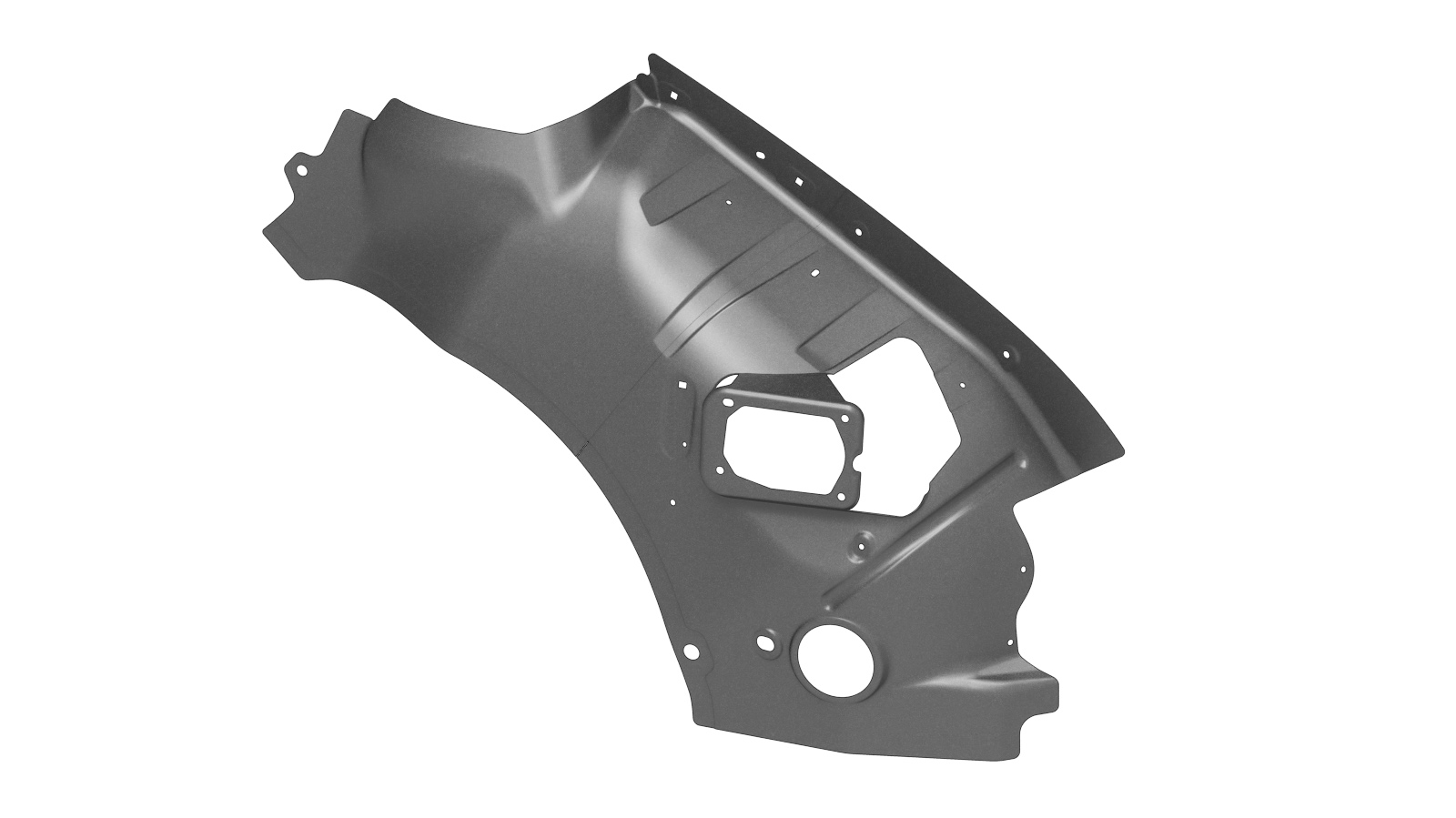

1	ASSY - RR QTR INR + HDWR (חיפוי מרכב אחורי פנימי (מקטע) - כלי רכב עם יציאת טעינה לא-סינית)
10	מסמרת נורה מבנית, 6.5 מ"מ

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

הסרה/התקנה של חיפוי המרכב החיצוני השלם.
הסירו/התקינו את החלק הנדרש של בית ההגה חיצוני (שלם) כדי לחשוף את הרכיב מתחת אשר מוחלף.

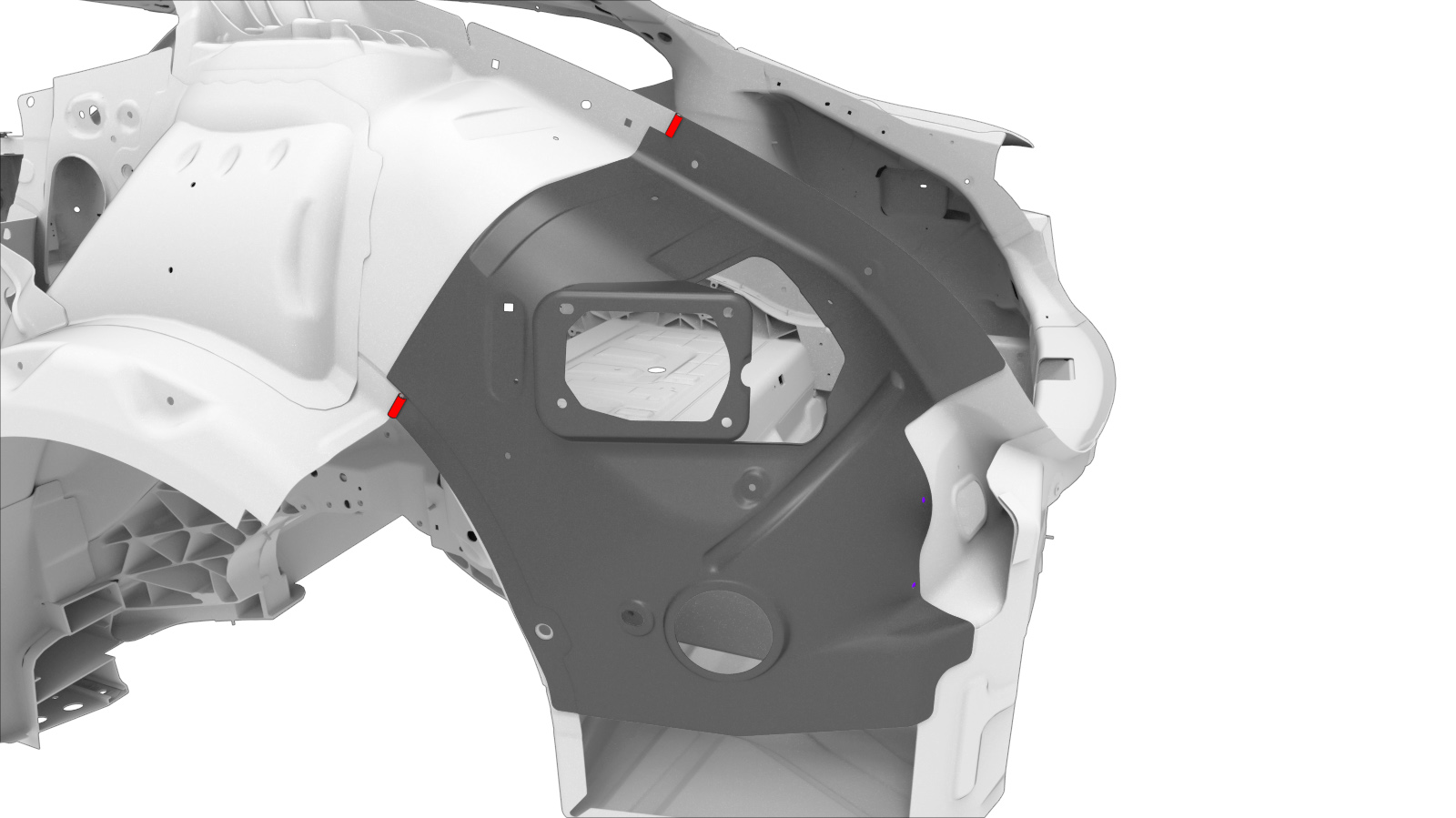

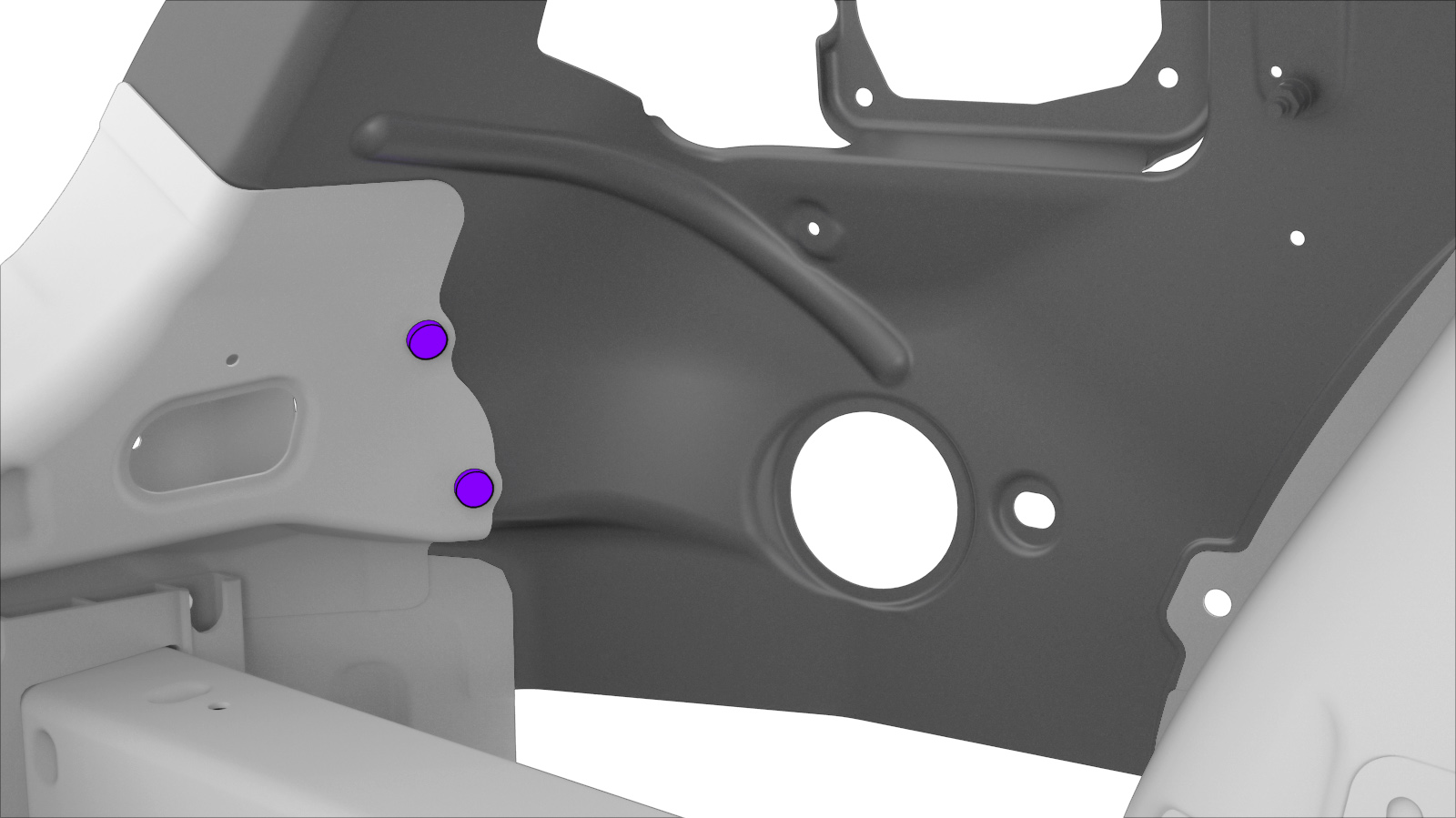

הסירו את הרכיב המקורי.

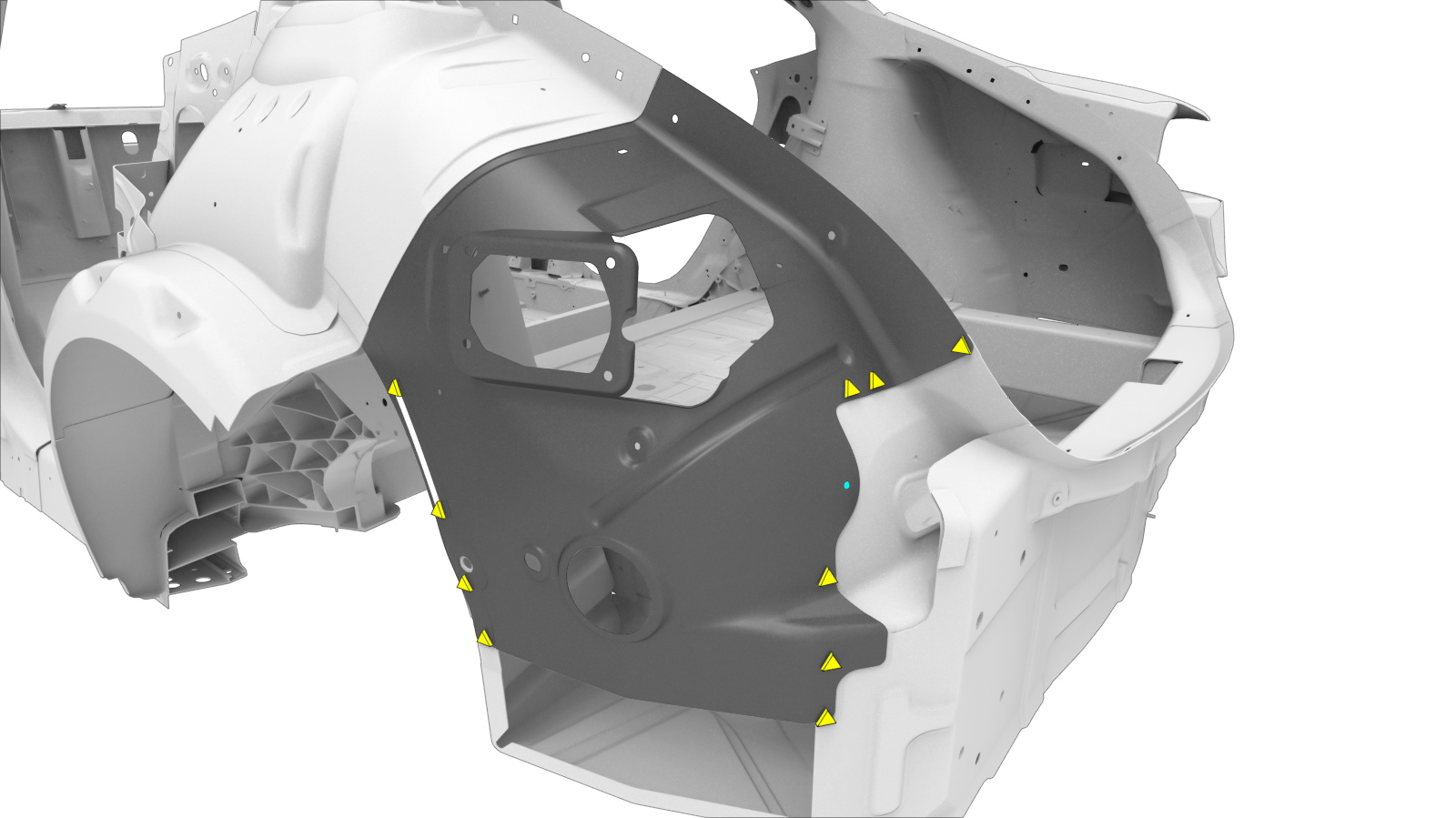

או ריתוכי נקודה של המפעל
או מסמרות מבניות ברמת מפעל

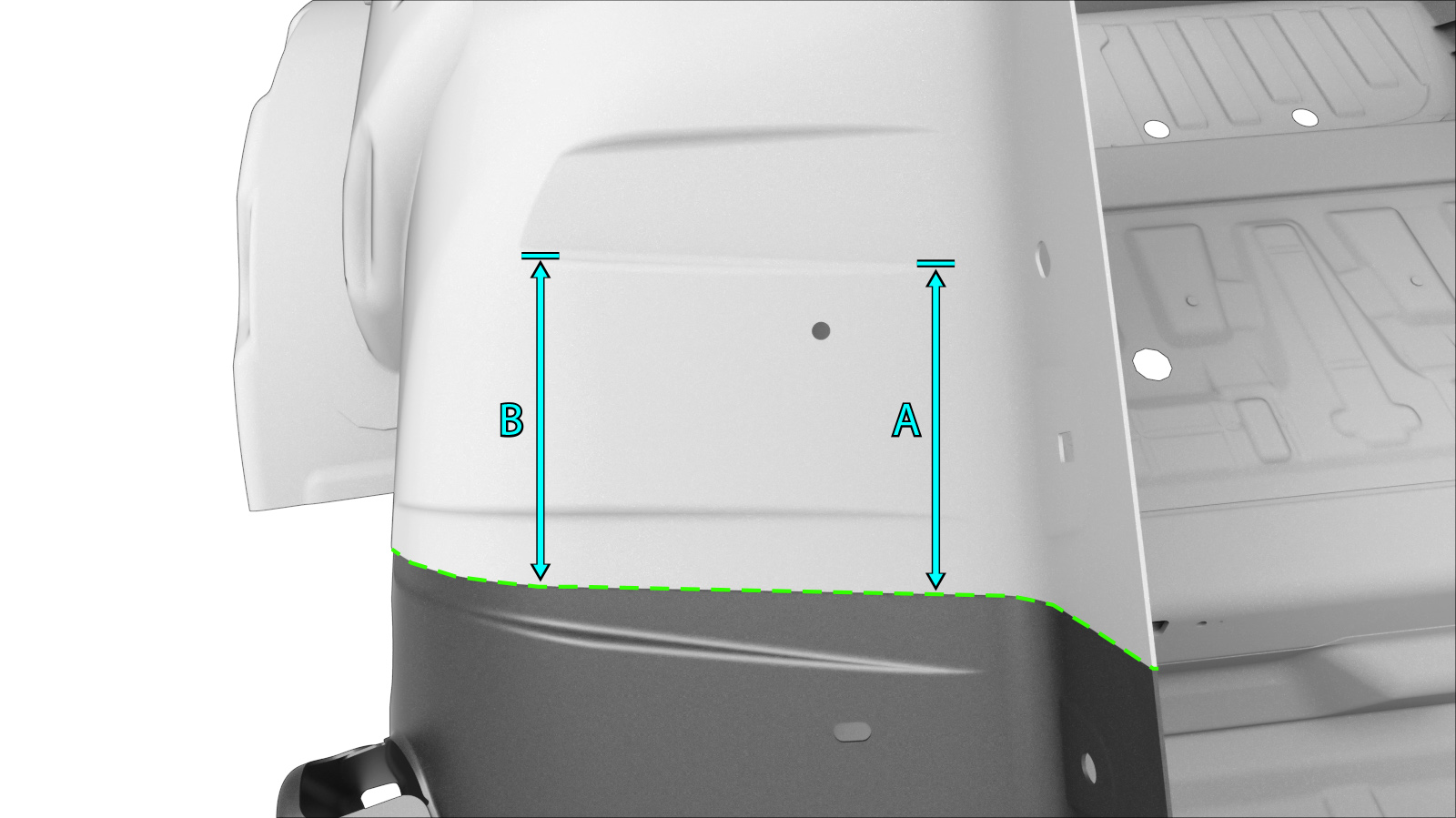

- A‏ = 105 מ"מ.
- B‏ = 115 מ"מ.

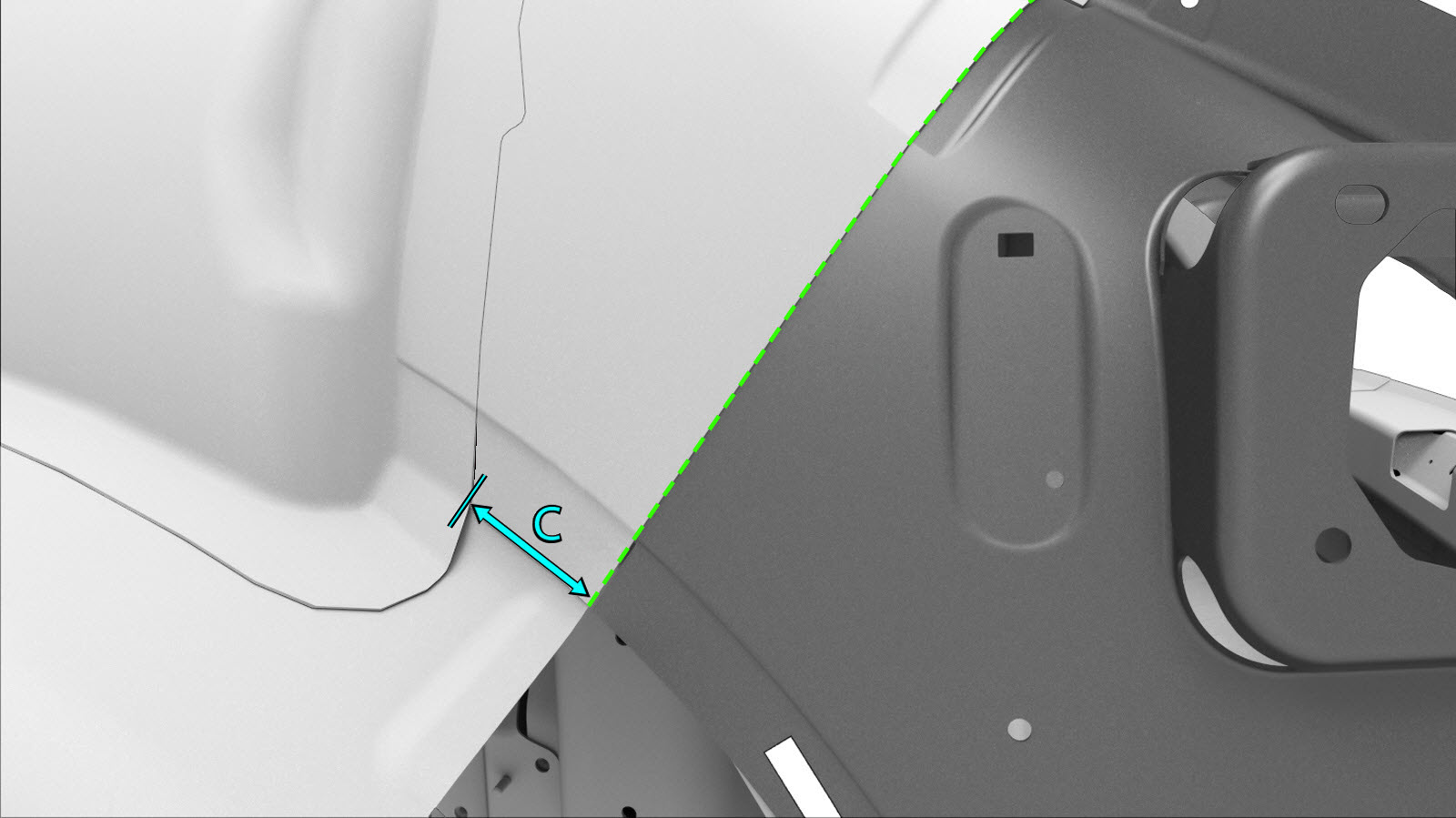

- C‏ = 50 מ"מ.

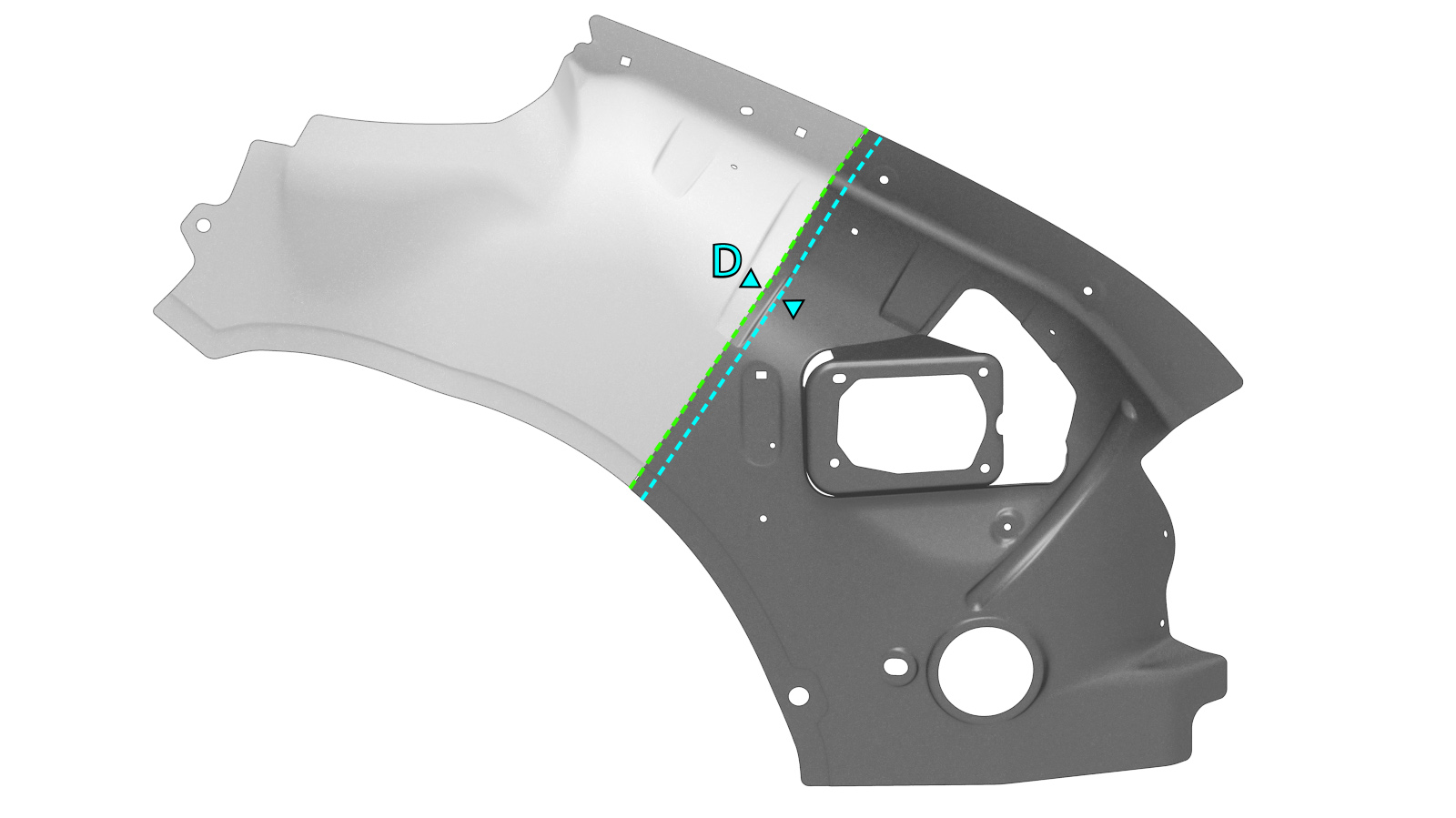

חתכו את ה- ASSY - RR QTR INR + HDWR החדש כפי שמצוין להלן כדי ליצור רכיב חדש.
קו חיתוך

קו/נקודת מראה מקום

הערה
השתמשו בחלק השן כתבנית לסמן קו חיתוך של 25 מ"מ מעבר לאוגן כדי ליצור חיבור חופף עם הרכיב אשר עדיין ברכב.

הערה

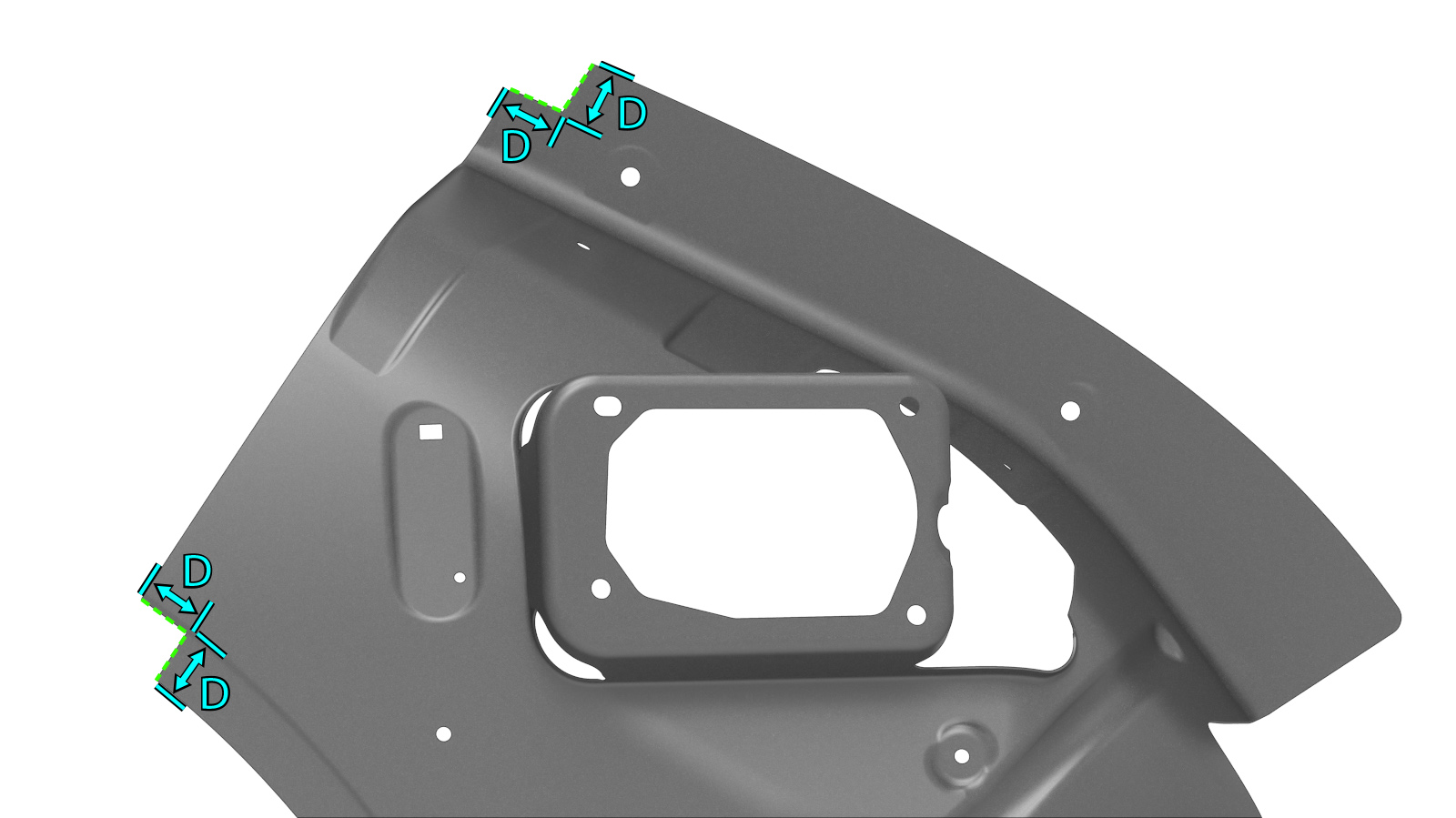

חתכו חריצים כפי שמוצג עבור מחברי ההשקה העליון והתחתון וחתכו כנדרש כדי ליצור מחברי השקה טובים.
- D‏ = 25 מ"מ.
הכינו להתקנה.

או מסמרות נורה מבניות, 6.5 מ"מ
הערה

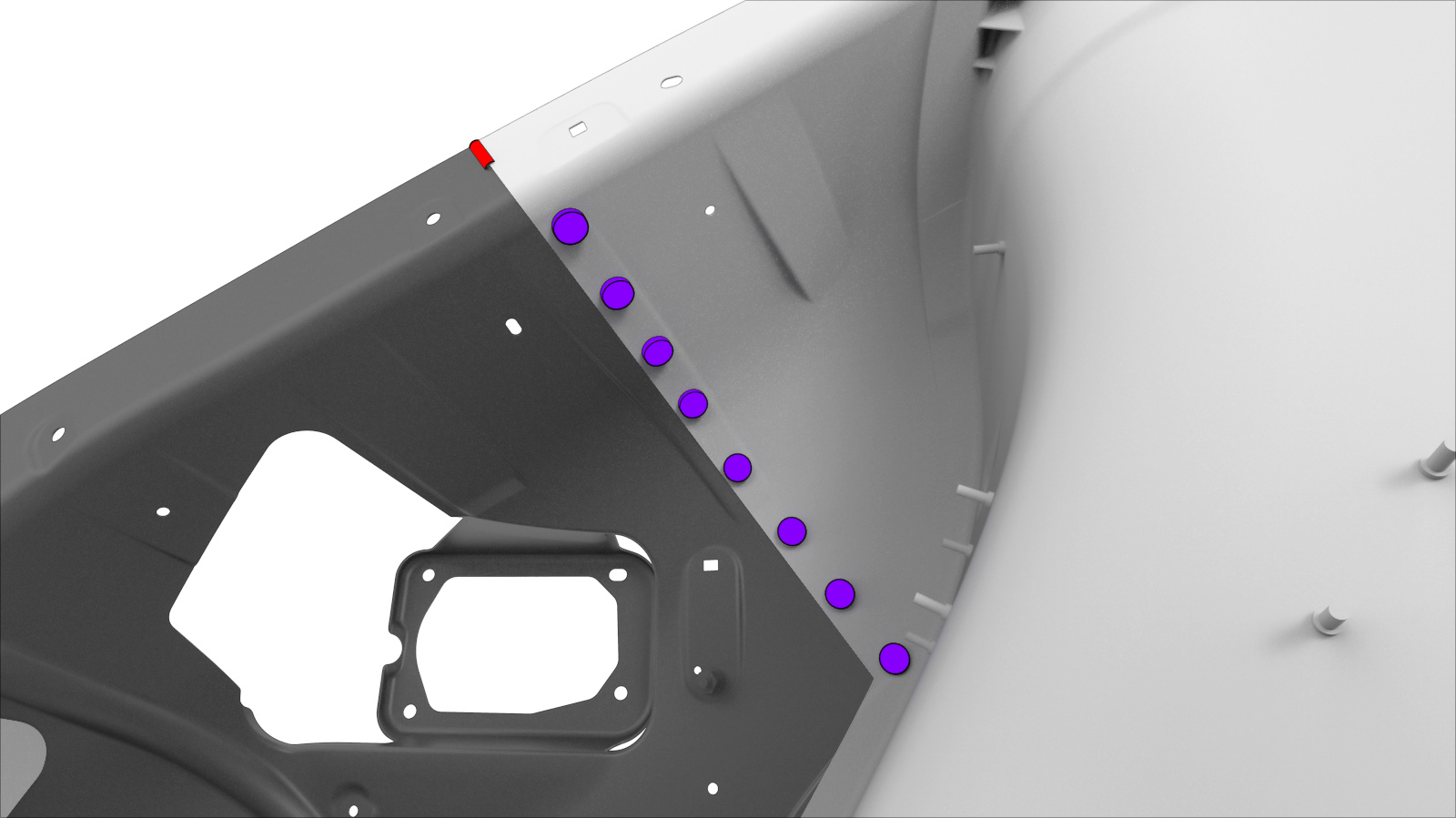

התקינו מסמרות נורה מבניות על החיבור החופף כל 50 מ"מ. מסמרות אלו יותקנו מתוך פנים הרכב.

ריתוך GMA
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.

זהירות
התקינו את המסמרות נורה המבניות עבור החיבור החופף מהחלק הפנימי של הרכב.
בצעו ריתוך GMA.
ריתוך GMA
אזהרה
אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.

אזהרה
כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.

זהירות
אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.

הערה
לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
התקינו את החלק הנדרש של בית ההגה חיצוני (שלם) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
הסרה/התקנה של חיפוי המרכב החיצוני השלם.
בצעו את התפעולים הנדרשים לאחר תיקון.
