חיזוק קורת C-Pillar
קוד תיקון:
10101913002
10101913102
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

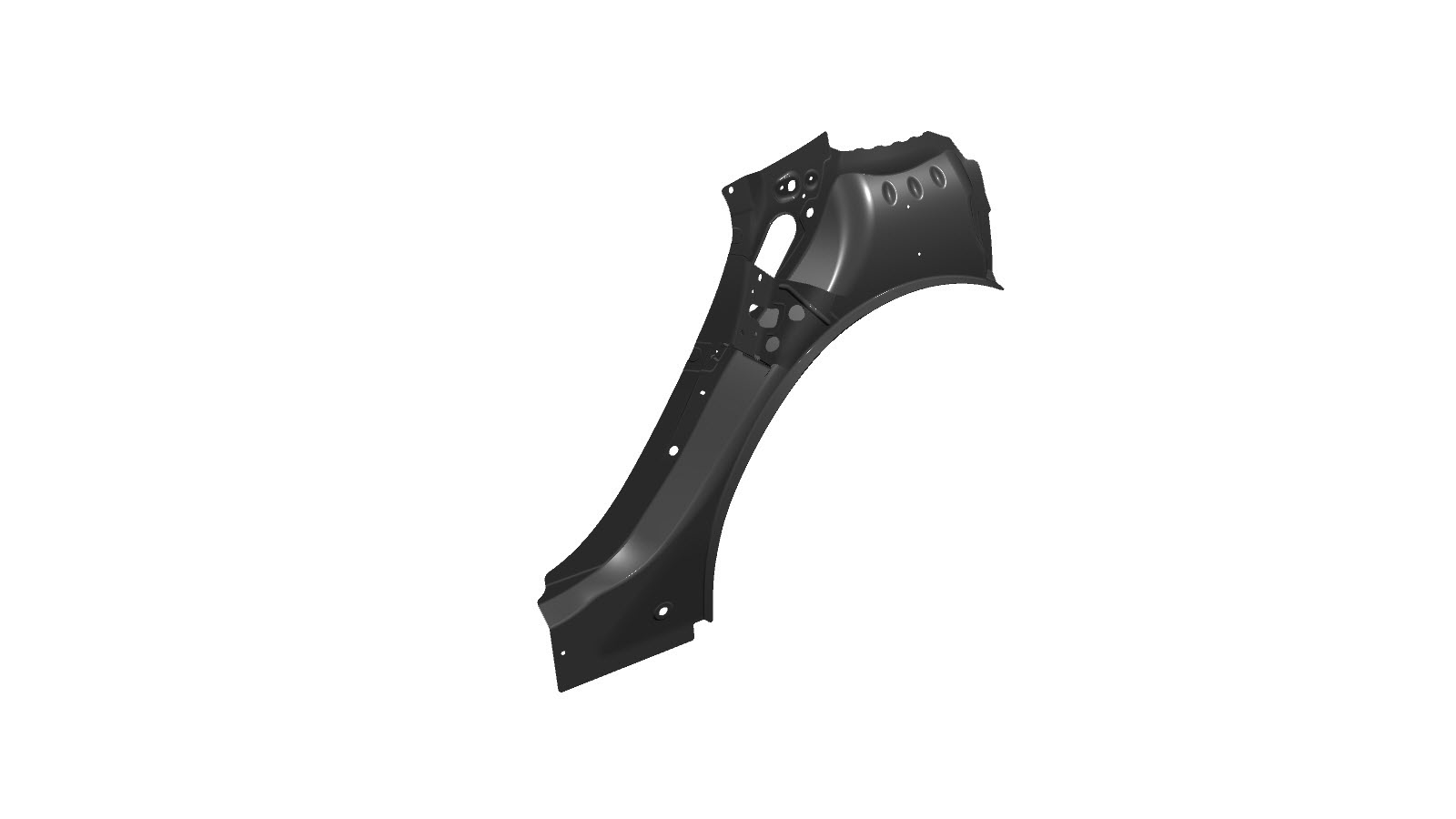

| 1 | קורת C-Pillar מחוזקת (חיזוק קורת C-Pillar) | |
| 27 | מסמרת מבנית, 6.5 מ"מ קצר | |
| 10 | מסמרת Flow Form S08 | |
| 1 | מסמרת Flow Form S28 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הסקין לחיפוי מרכב חיצוני.
עיינו בתהליך המתאים לתיקון כלי הרכב:
-

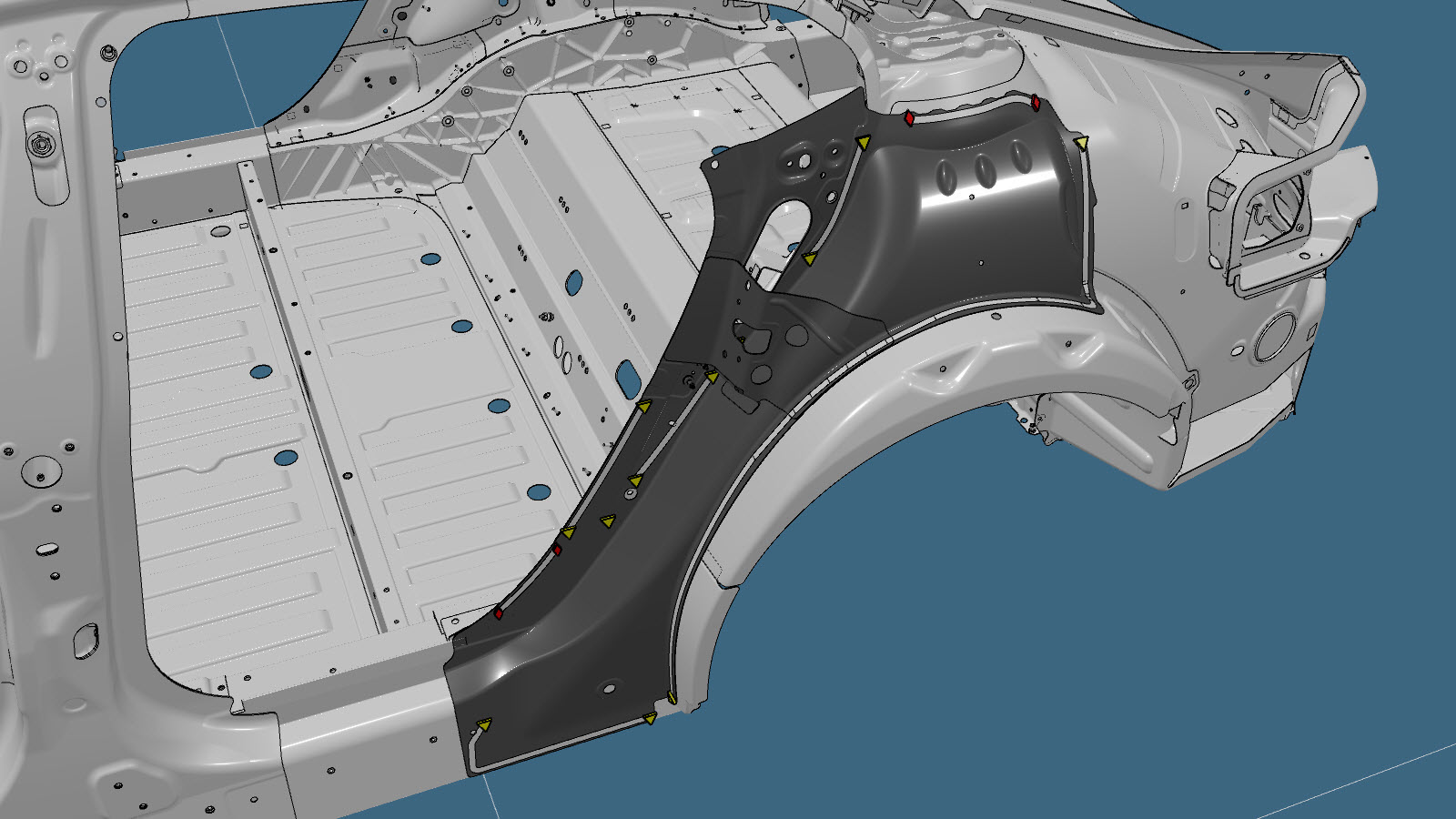

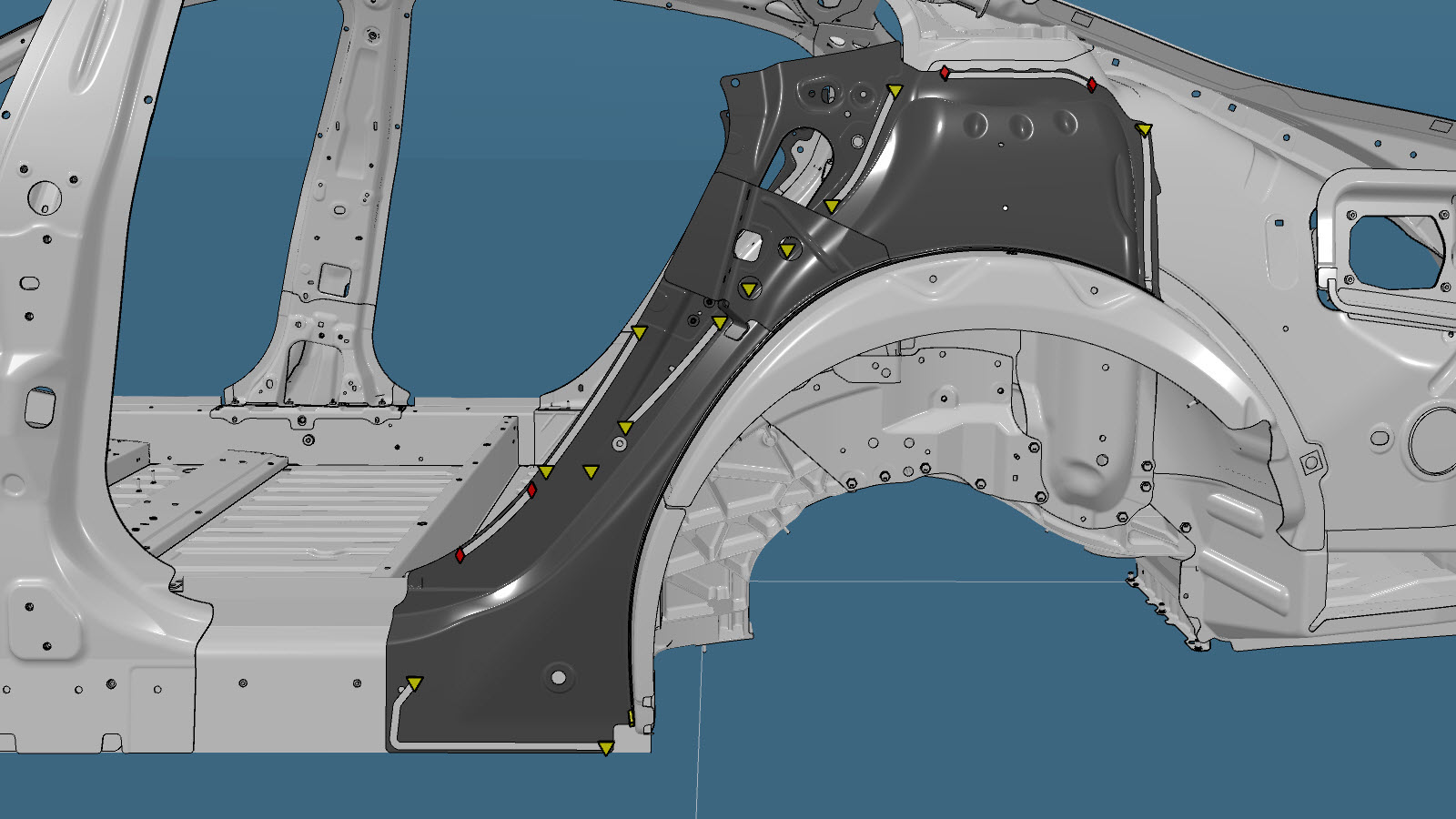

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל
-

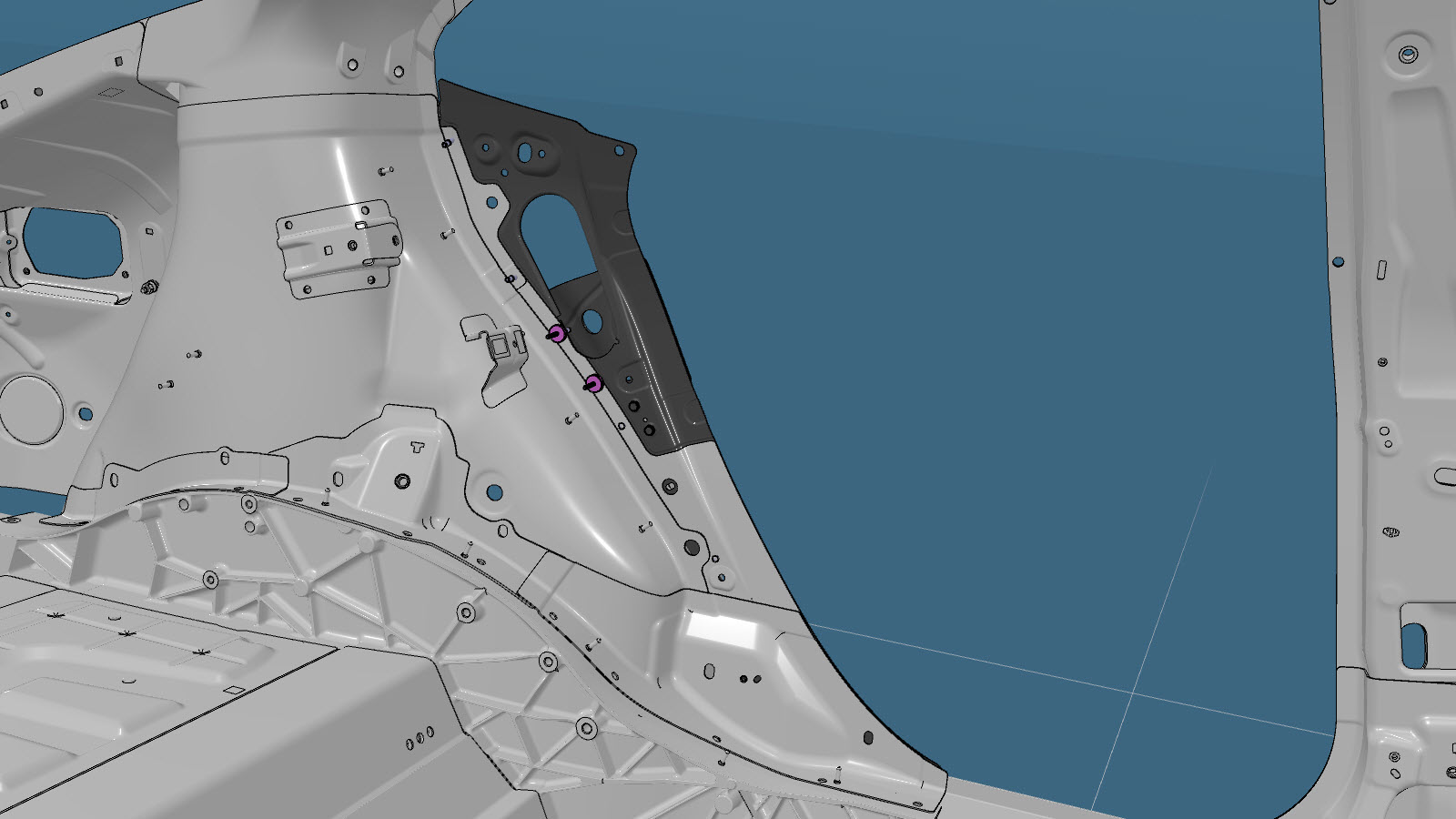

הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
-

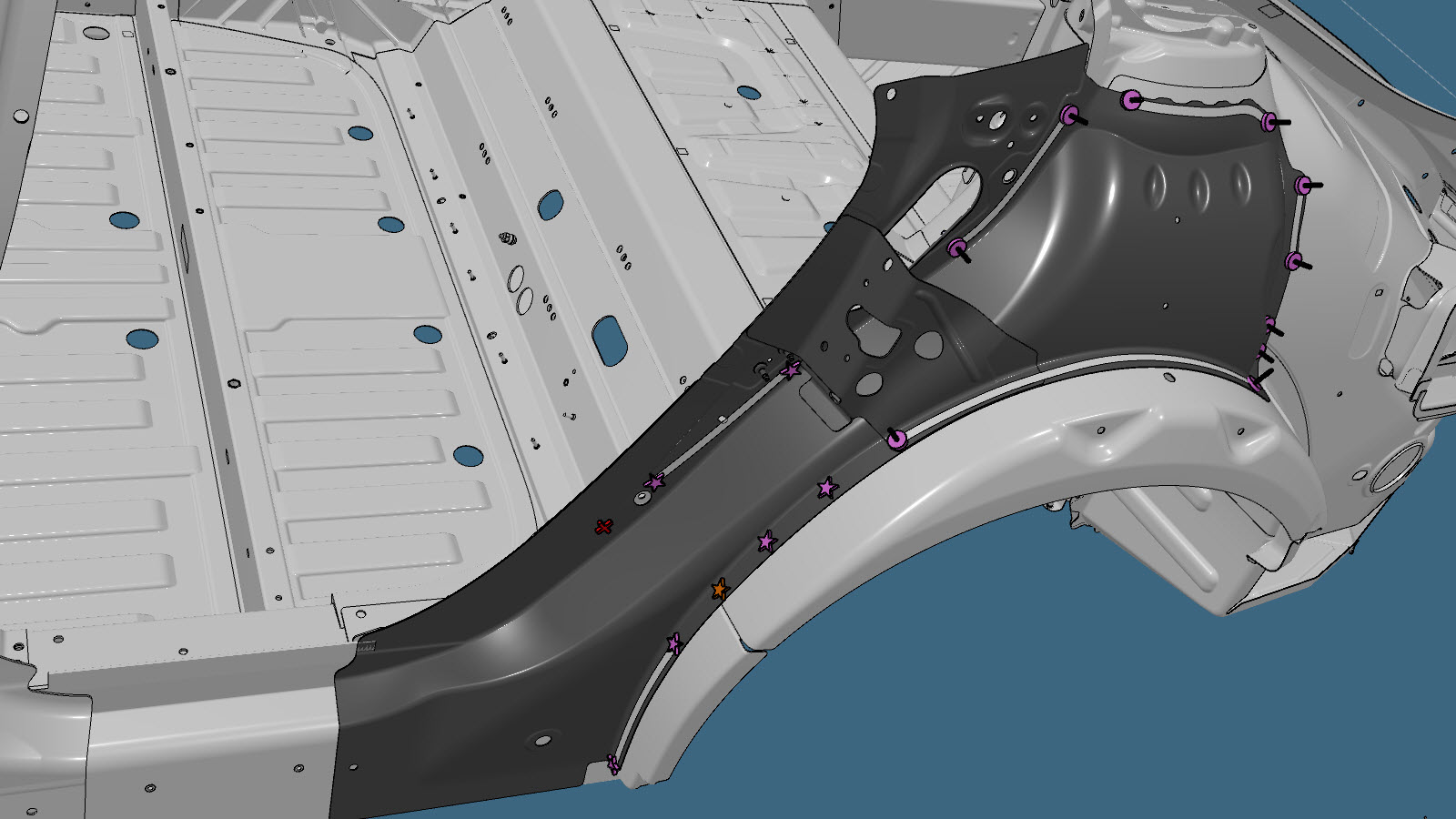

הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.

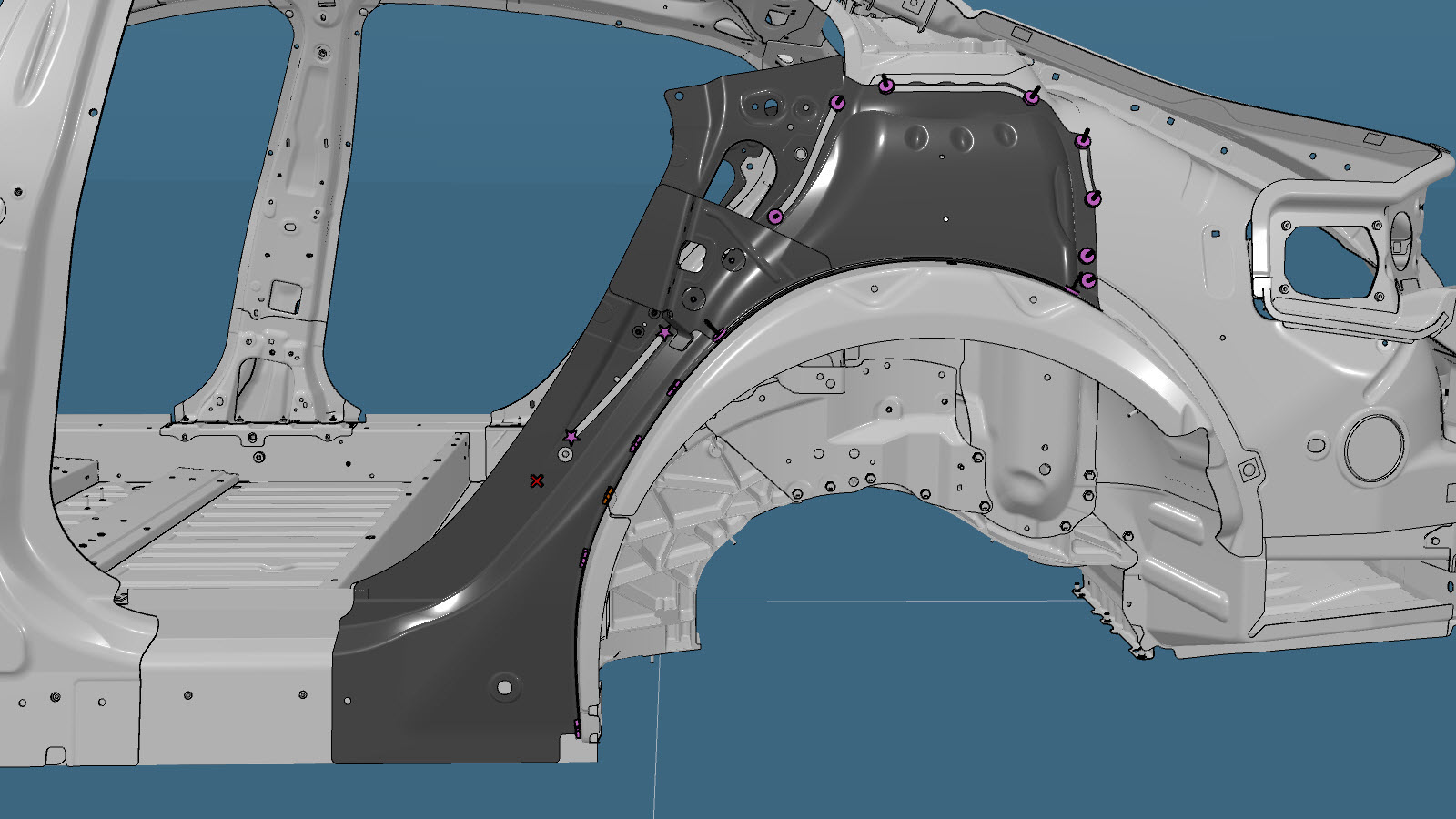

- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את הסקין לחיפוי מרכב חיצוני.
עיינו בתהליך המתאים לתיקון כלי הרכב:
- בצעו את התפעולים הנדרשים לאחר תיקון.
