החלפת אום זרימת מצבר (קדמי)
קוד תיקון:
16010200602
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

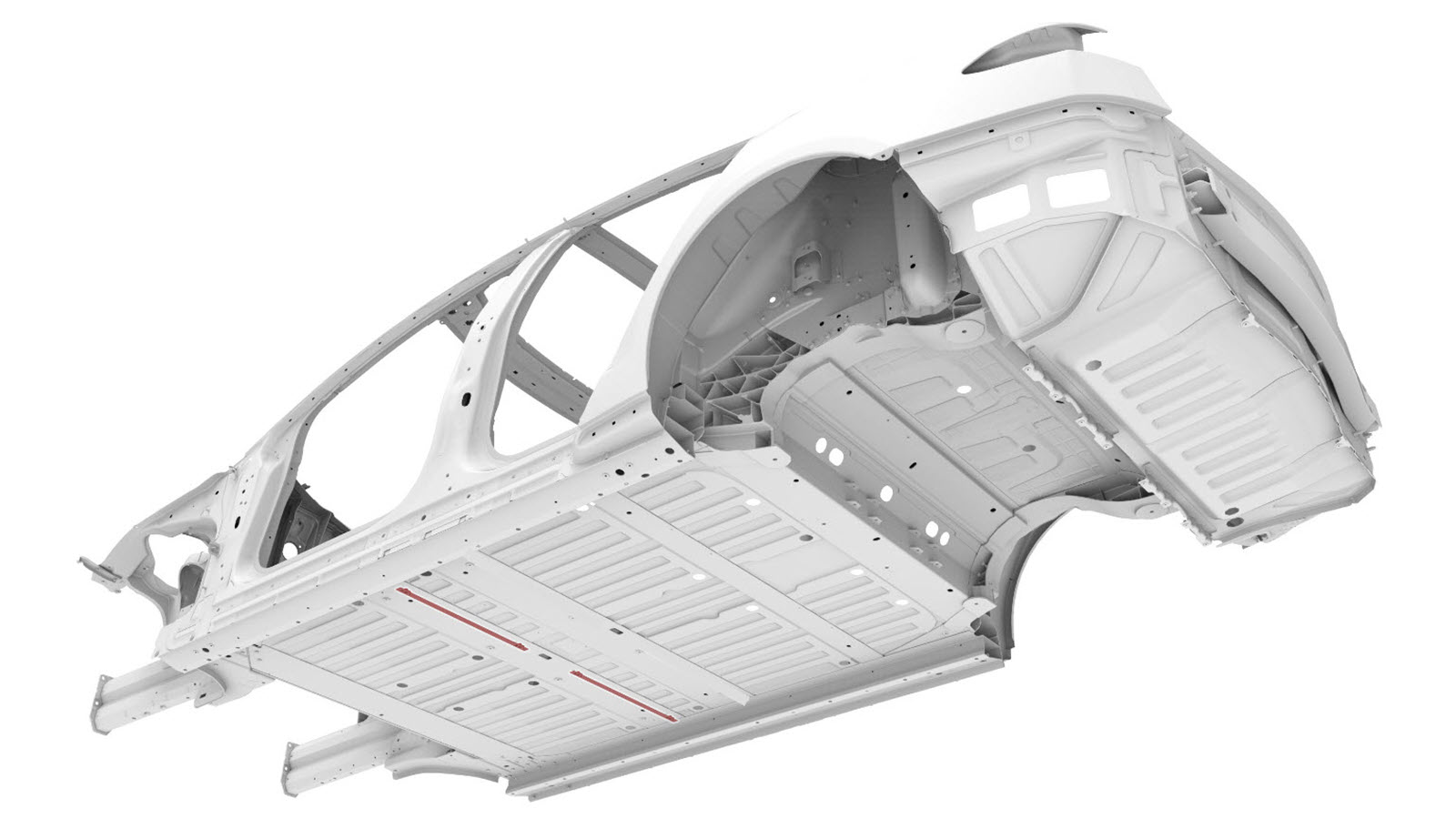

נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
- אומי זרימת מצבר ניזוקים (אומים מרובעים) ניתנים להחלפה על כל אחד מסוגרי המסילות (סוגר מסילות ניתן לשימוש מחדש אם הוא לא ניזוק). החלפת אומי זרימת מצבר על סוגר המסילה אם אחד מאומי זרימת המצבר ניזוקו. לא נדרש להחליף את אומי זרימת המצבר על כל אחד מסוגרי המסילה אם אומי זרימת המצבר על סוגר המסילה ניזוק.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | M8 SQUARE NUT (אום מרובע) | |
| 1 (אם סוגר מסילה מקורי לא ניתן לשימוש מחדש) | RETAINER RAIL GUIDE (סוגר מסילה) | |
| שני | מסמרות פופ , POP RIVET, D4 DOMED HEAD4.8 GRIP AL | |
| 1 | BUTYL FOIL PATCH 40x40x1mm |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
חתכו חלון גישה בתחתית קצרת המסגרת המושפעת.
קו חיתוך
קו/נקודת מראה מקום
- A = 55 mm.
- B = 107 מ"מ.
- C = 26 מ"מ.
- D = 51 מ"מ.
-

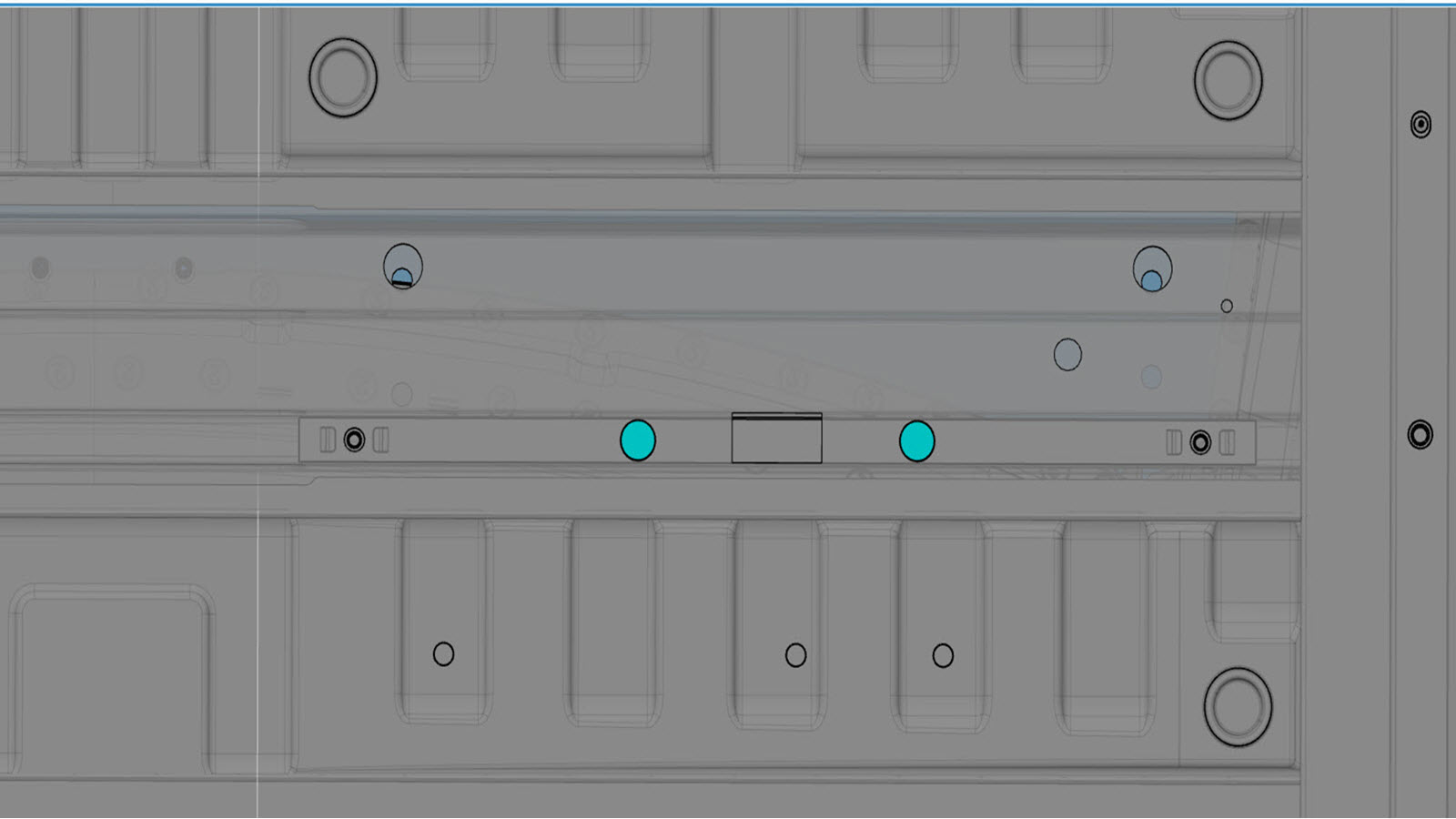

הסירו את מסמרות המפעל באזור התיקון.
או מסמרות מבניות ברמת מפעל
- חתכו את סוגר המסילה.
-
הסירו את החלק הנדרש של סוגר המסילה דרך חלון הגישה.
הערהאם סוגר המסילה המקורי לא ניזוק, ניתן להשתמש בו בשנית.
- הסירו את אום זרימת המצבר מסוגר המסילה.
- התקינו את אום זרימת המצבר על סוגר המסילה.

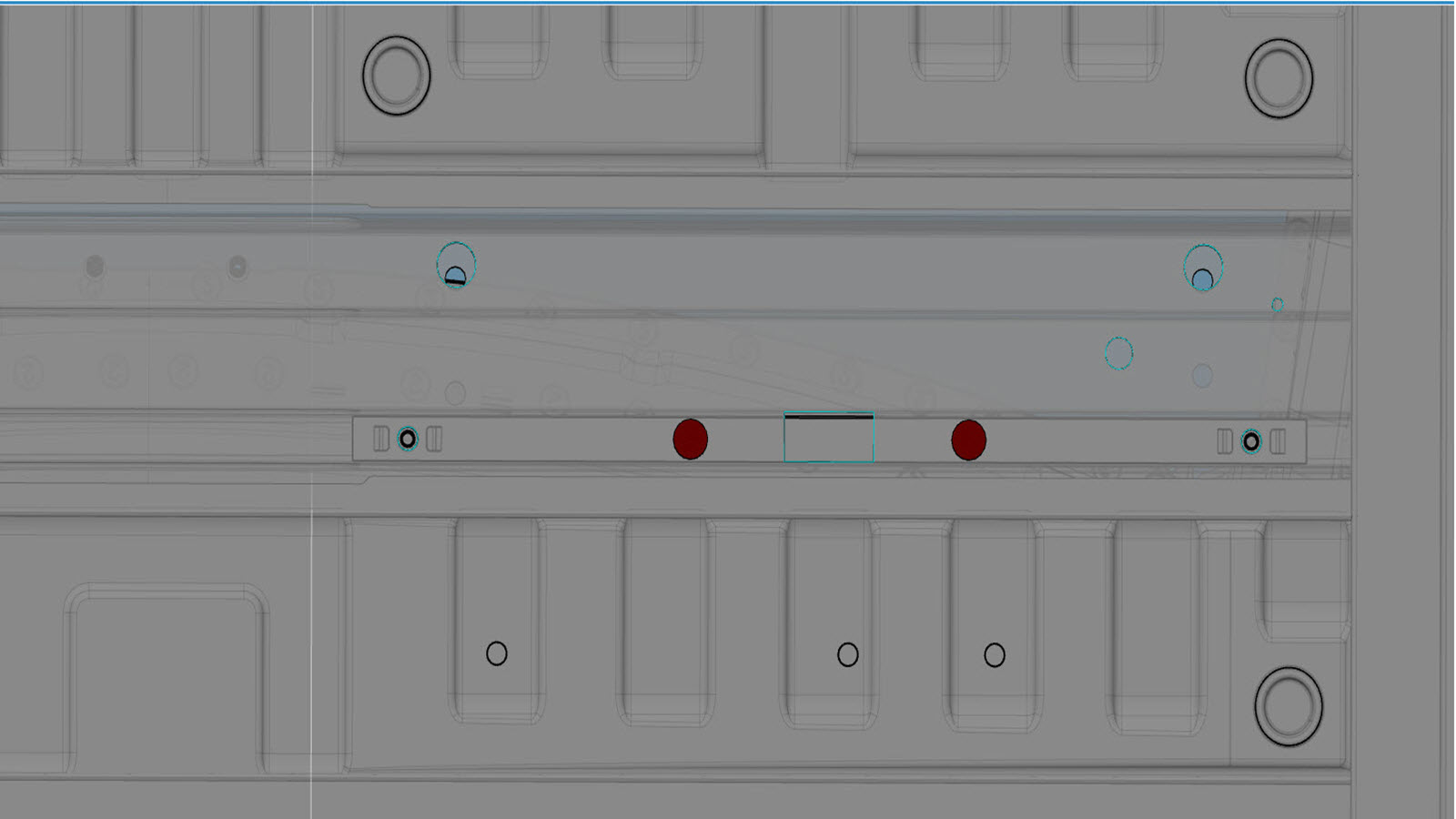

- התקינו את החלק הנדרש של סוגר המסילה דרך חלון הגישה.
-
התקינו את המהדקים דרך קצרת המסגרת וסוגר המסילה.
או מסמרות פופ
- יישמו ציפוי נגד קורוזיה על כל מתכת חשופה.
-
התקינו סרט בוטילי מעל חלון הגישה.
- בצעו את התפעולים הנדרשים לאחר תיקון.
