מכלול בית ההגה (נבנה עד 5 בנובמבר 2014)
קוד תיקון:
10101804402
10101804602
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תהליך תיקון זה הנו עבור כלי רכב שנבנו עד בערך 5 בנובמבר 2014 (עם צומת אחורי דור ראשון).
- עבור כלי רכב אשר נבנו אחרי בערך 5 בנובמבר 2014 (עם צומת אחורי דור שני), ראו מכלול בית ההגה (נבנה אחרי 5 בנובמבר 2014).
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASSY - RR WHEELEFT HANDOUSE (מכלול בית ההגה) | |
| חמישה | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 6 | מסמרת אוגן מבנית | |
| 6 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 4 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 9 | SPR, 5x4.5 | |
| שני | SPR, 5x6 H2 | |
| 8 | בורג, ראש משושה M8-1.25x16 | מספר חלק של Tesla 1005582-00-A. |
| 8 | אום HF M8X1.25 10-ZNAL-W | מספר חלק של Tesla 2007088. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

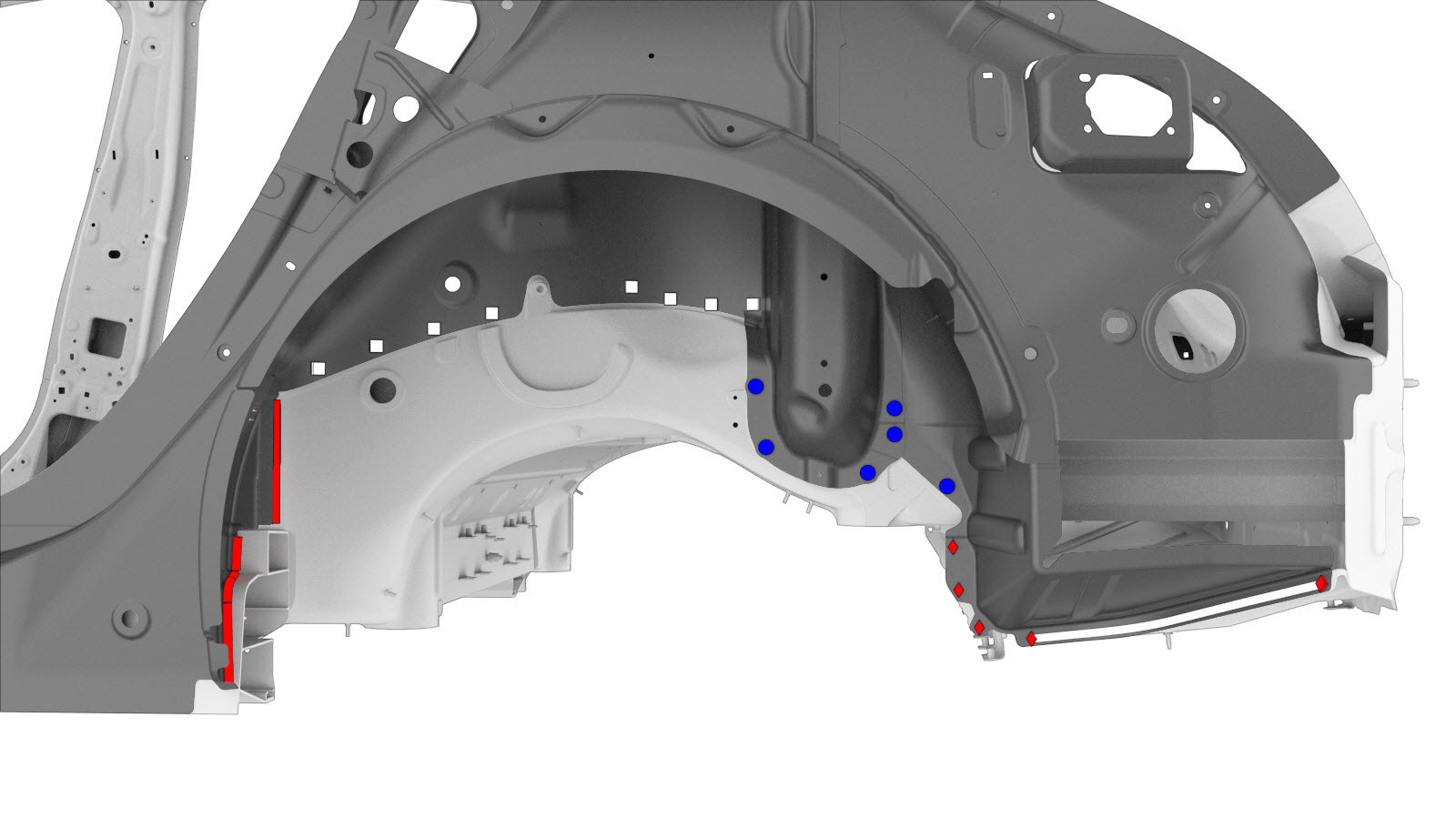

הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
-

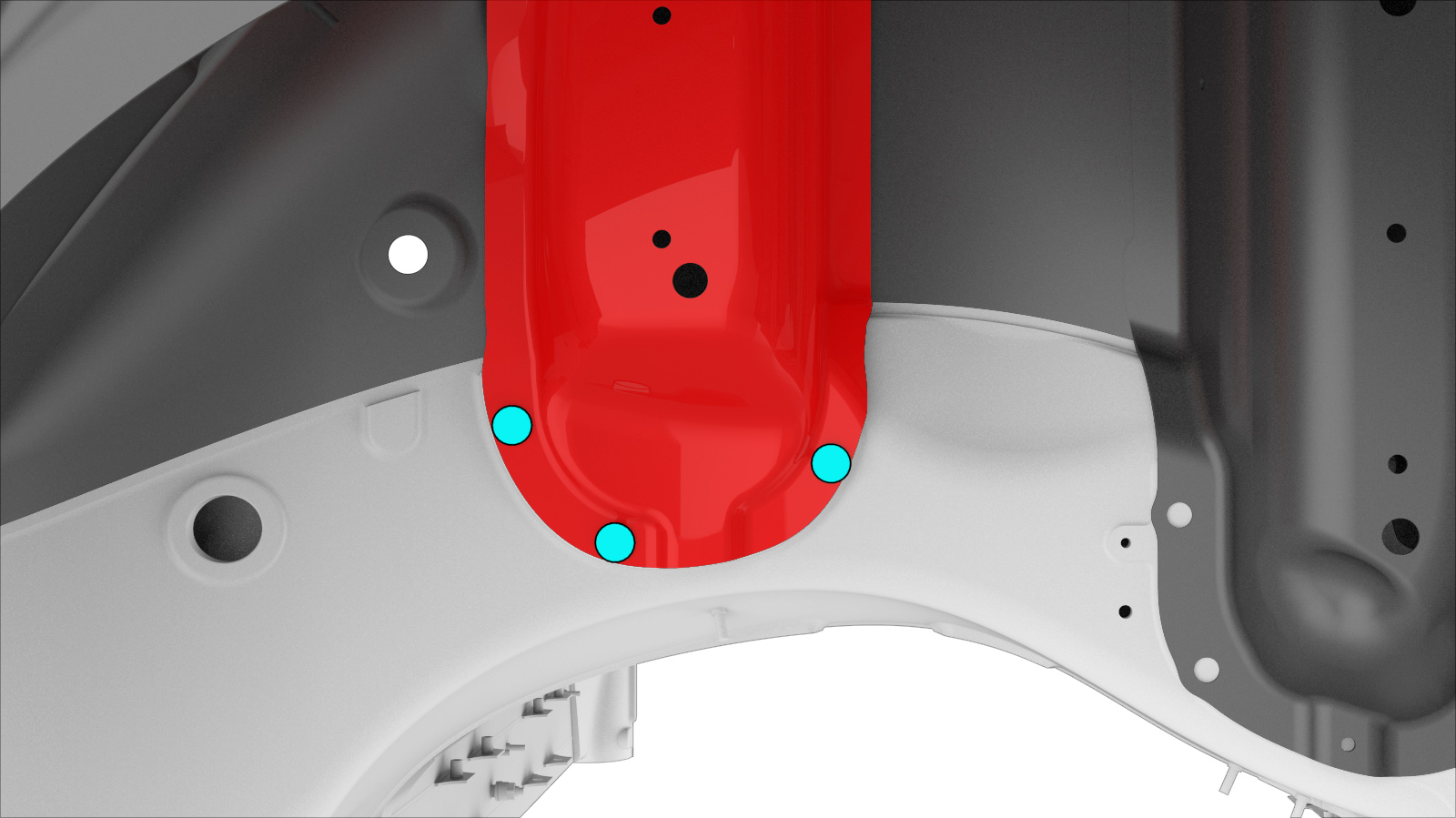

אם הוא קיים, הסירו את חיזוק ה-Shock Tower הקדמי.
הערהכלי רכב שנבנו לפני 5 בנובמבר 2014 ייתכן ויכללו חיזוק Shock Tower קדמי (מודגש באדום), אשר יש להסירו; חיזוק זה לא יותקן מחדש במהלך ההחלפה.
-

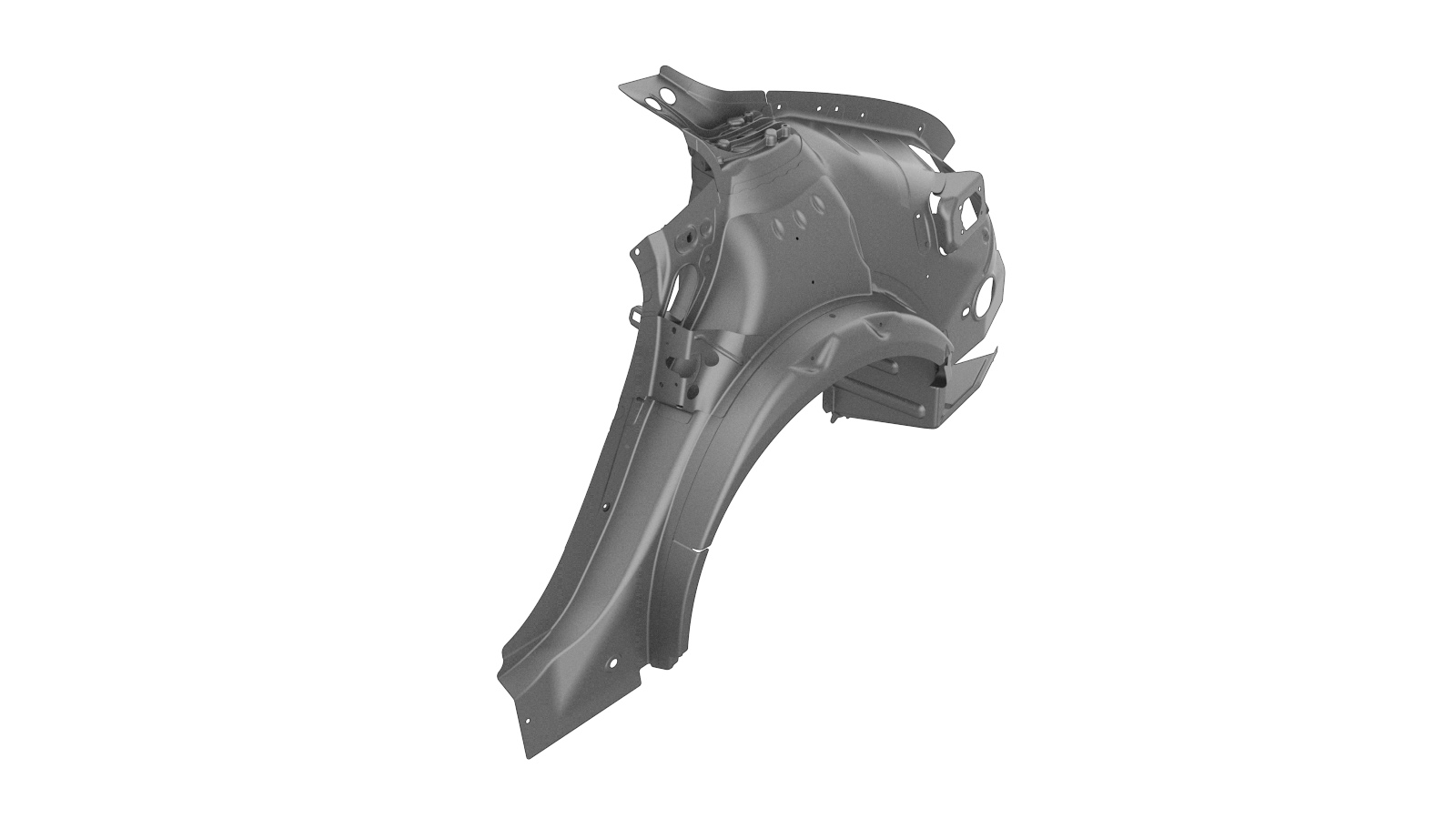

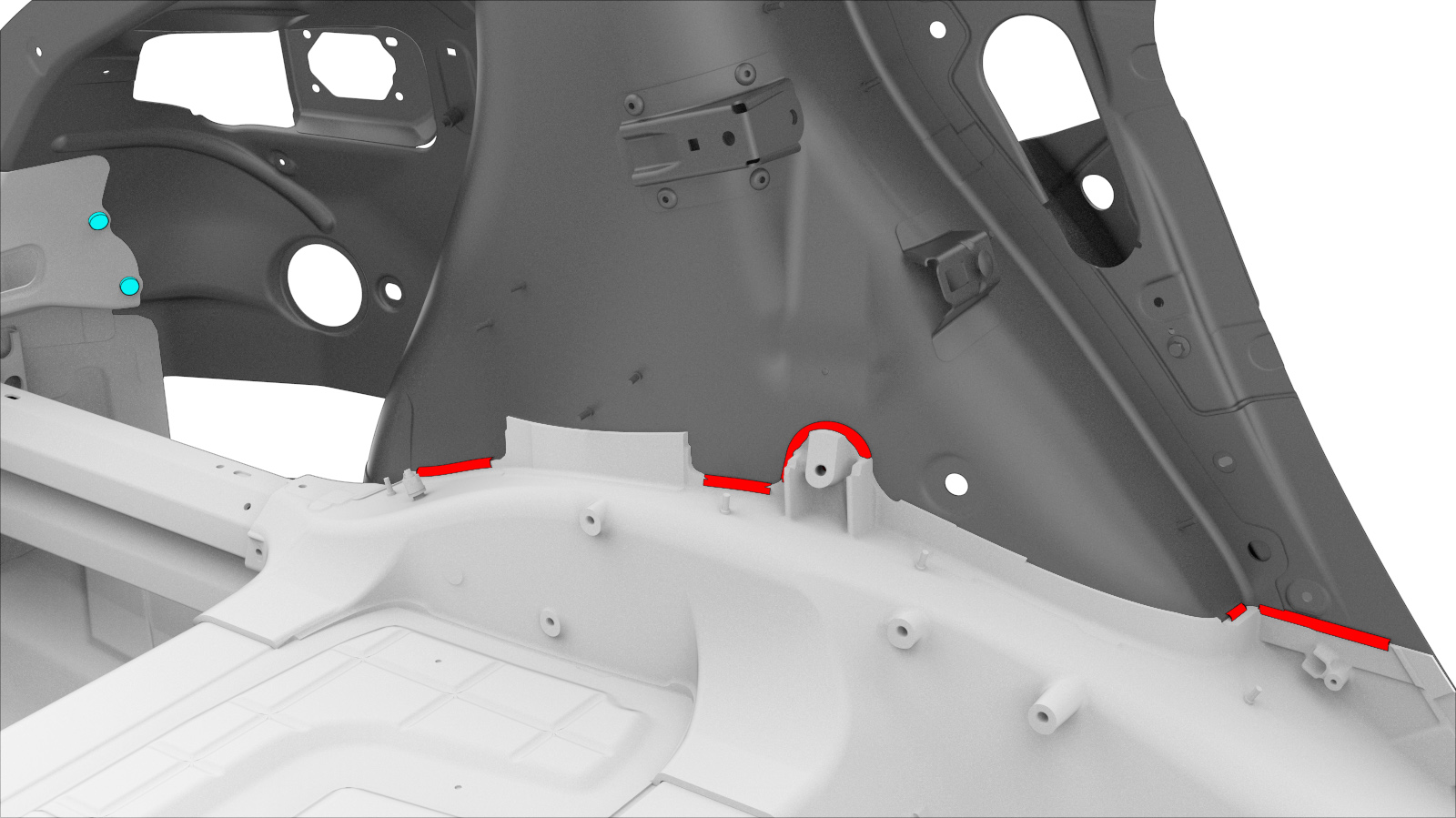

הסירו את הרכיב המקורי.
-

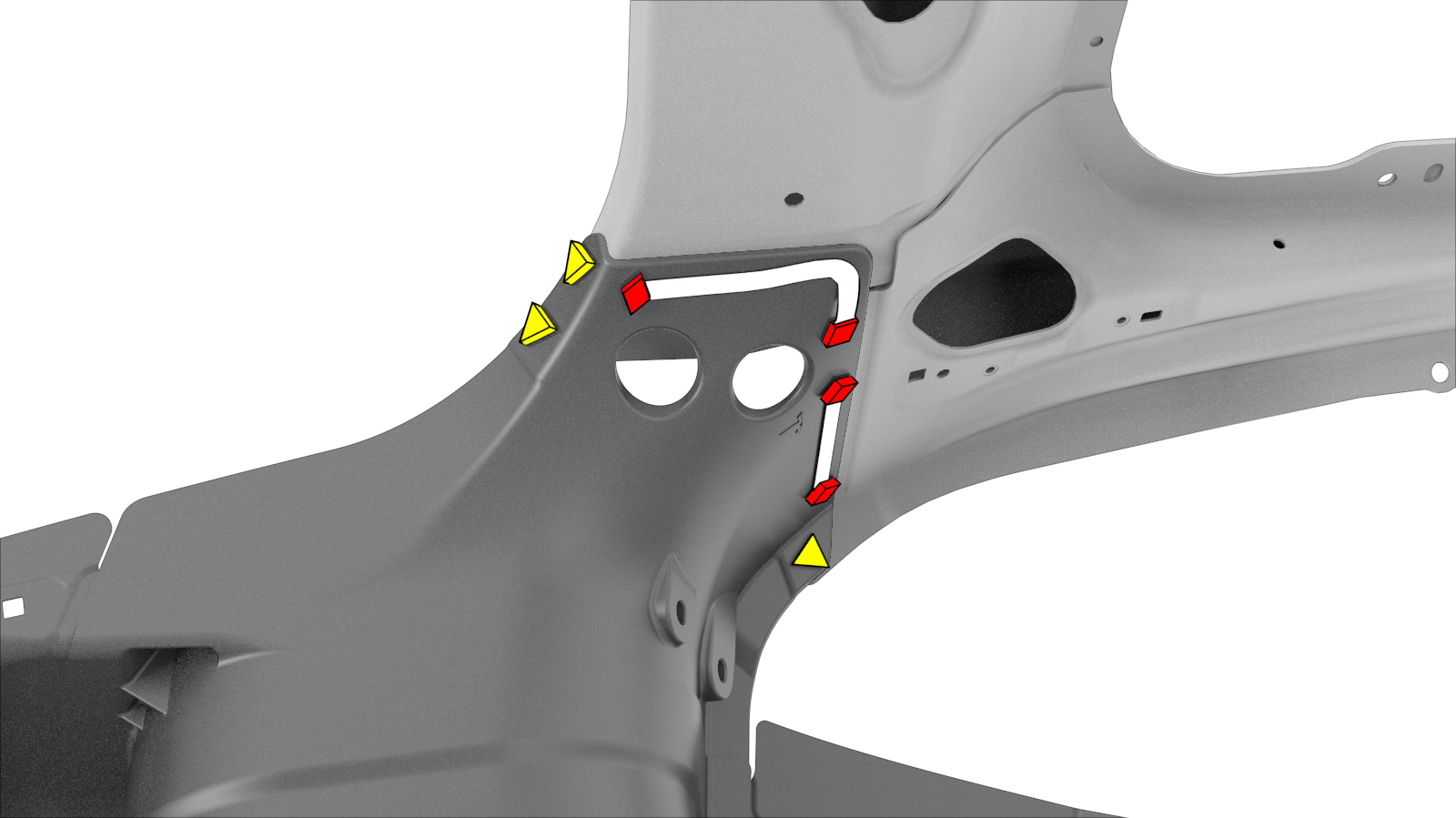

הצמידו את חיזוק קורת C-Pillar אל ה-Shock Tower.
-

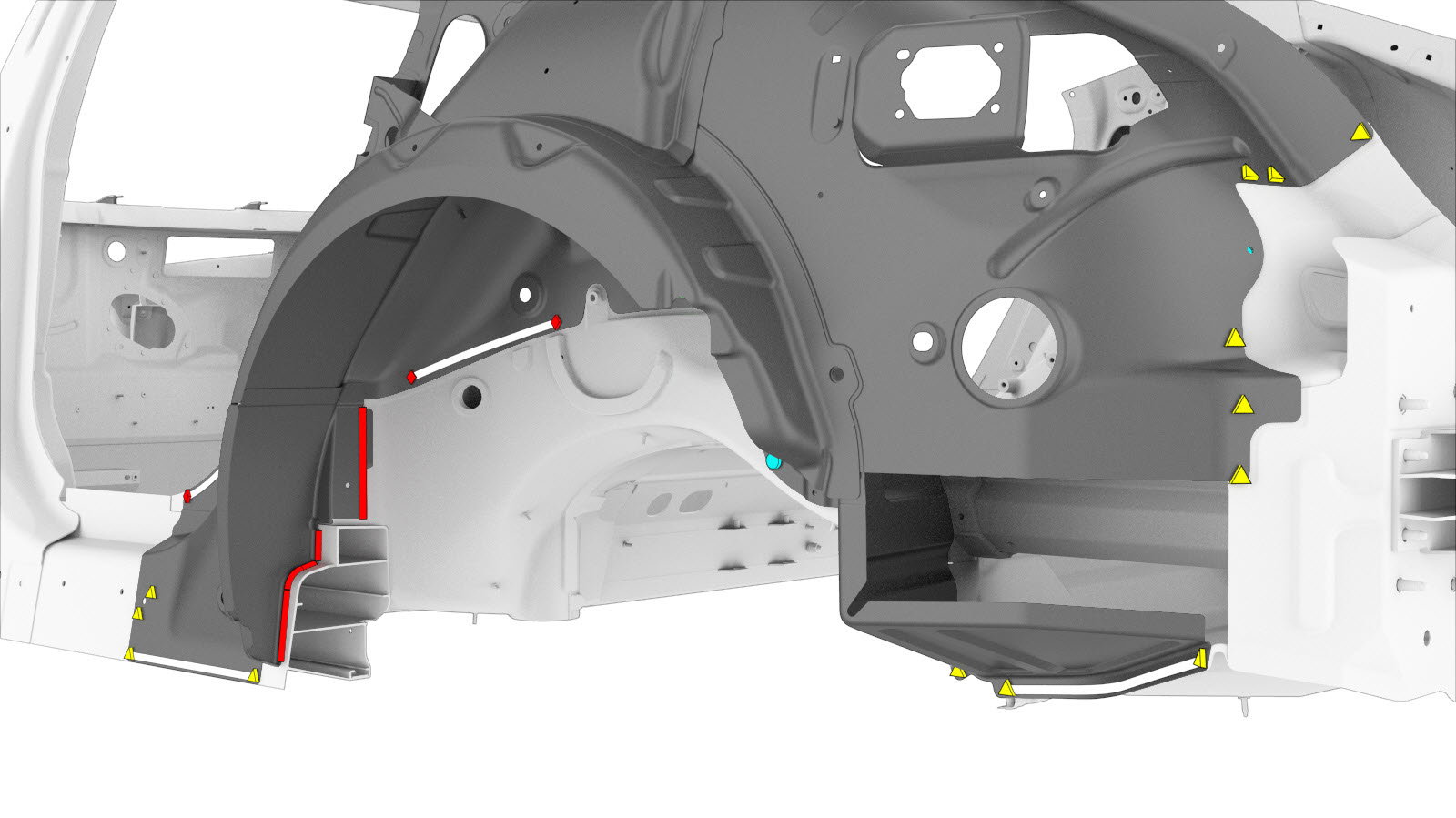

בדקו את התאמת רכיב הארכת בית ההגה החדש.
אם יש צורך בכך:
- חתכו את הקצה הפנימי של הרכיב כנדרש על מנת שיתאים.
- חממו ואז החליקו את החלק בזווית של מאריך בית ההגה האחורי כדי שיתאים לצומת האחורי (מאריך בית ההגה האחורי מוצג בנפרד בתמונה לשם בהירות).
-

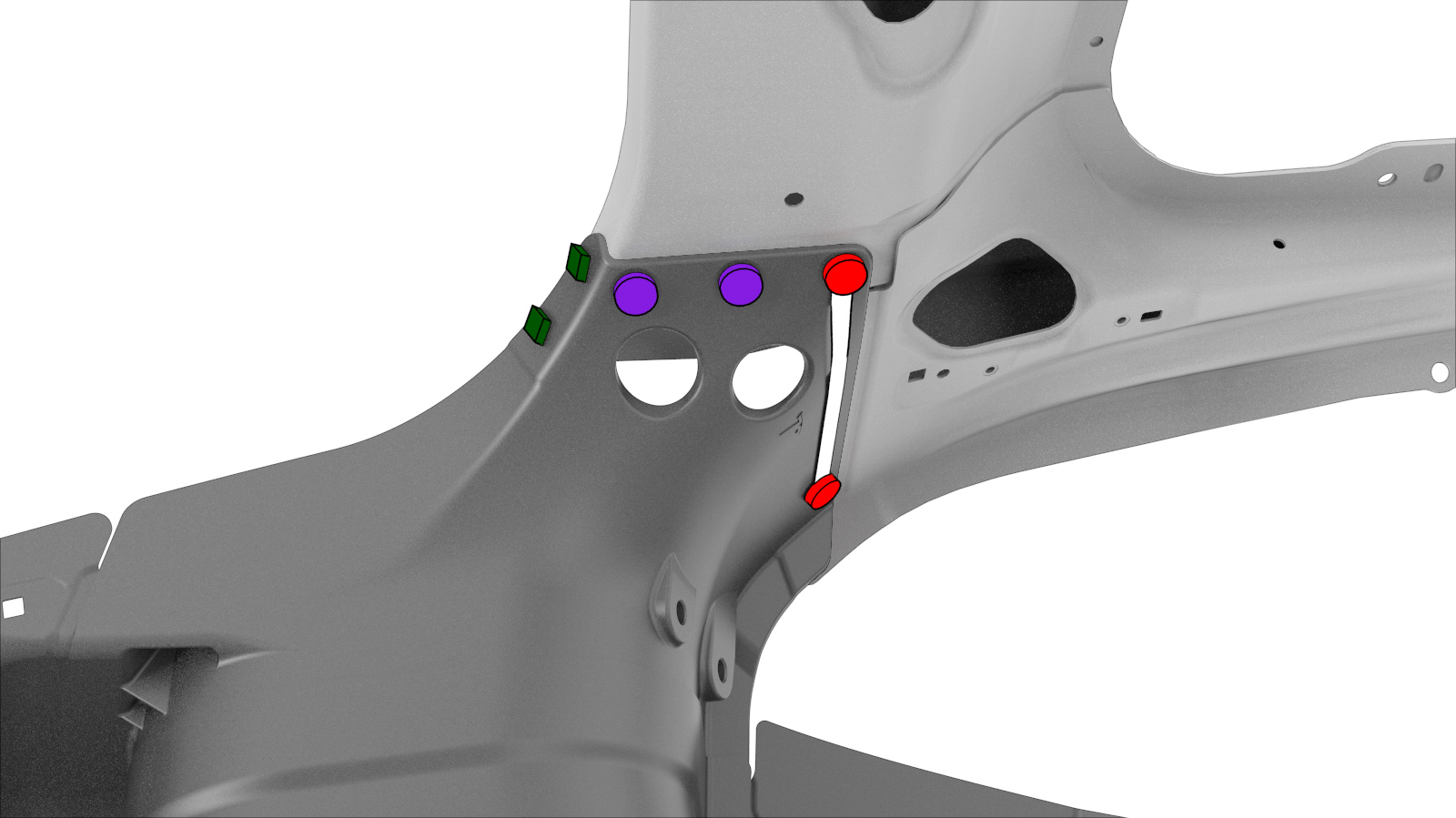

הכינו להתקנה.
או מסמרות מבניות, 6.5 מ"מ בינוני
או מסמרות אוגן מבניות, 6.5 מ"מ
או מסמרות נורה מבניות, 6.5 מ"מ
או SPRs, 5x4.5הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: KA 075 2113.או SPRs, 5x6 H2הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: SM 085 0125.ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

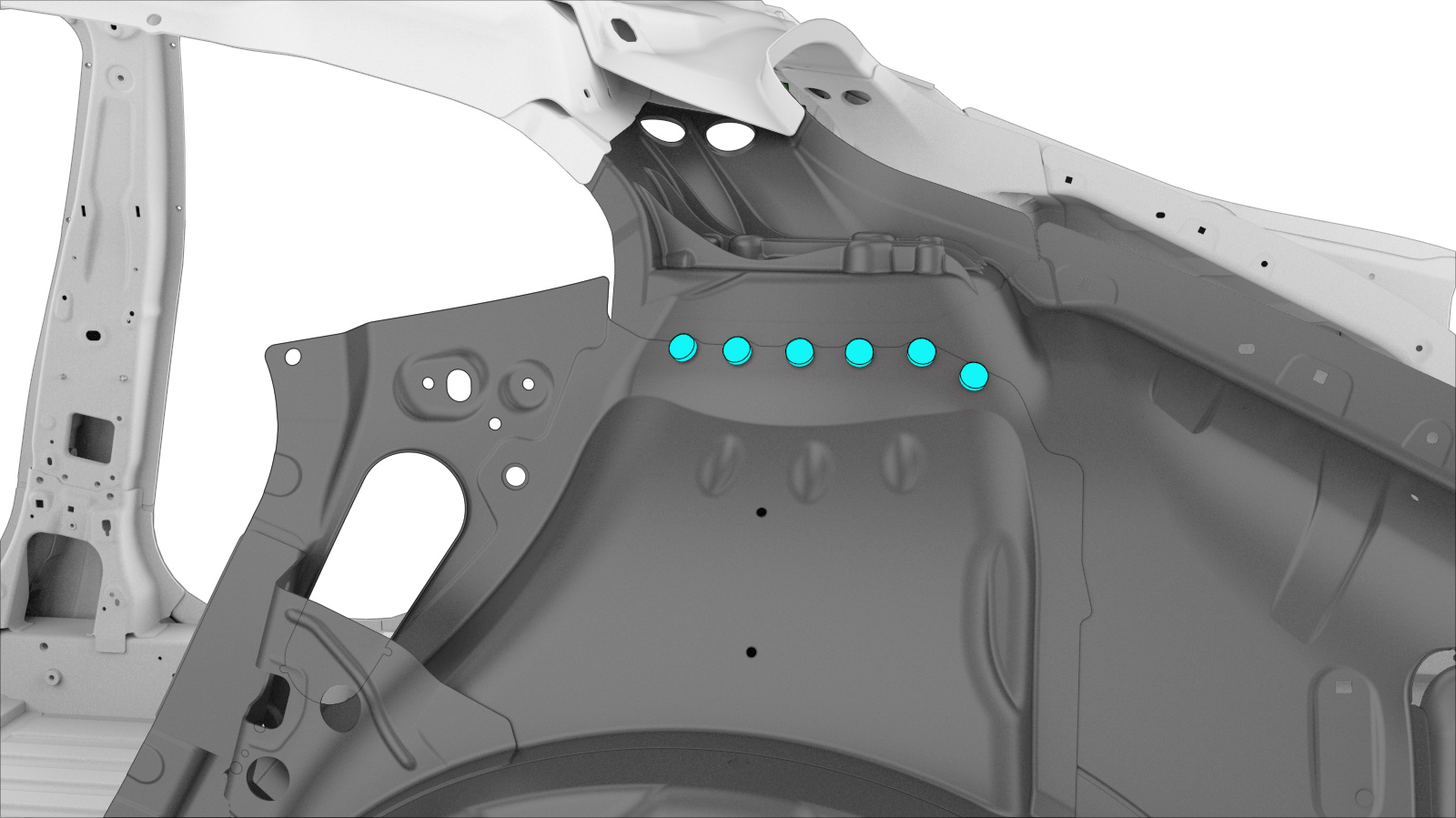

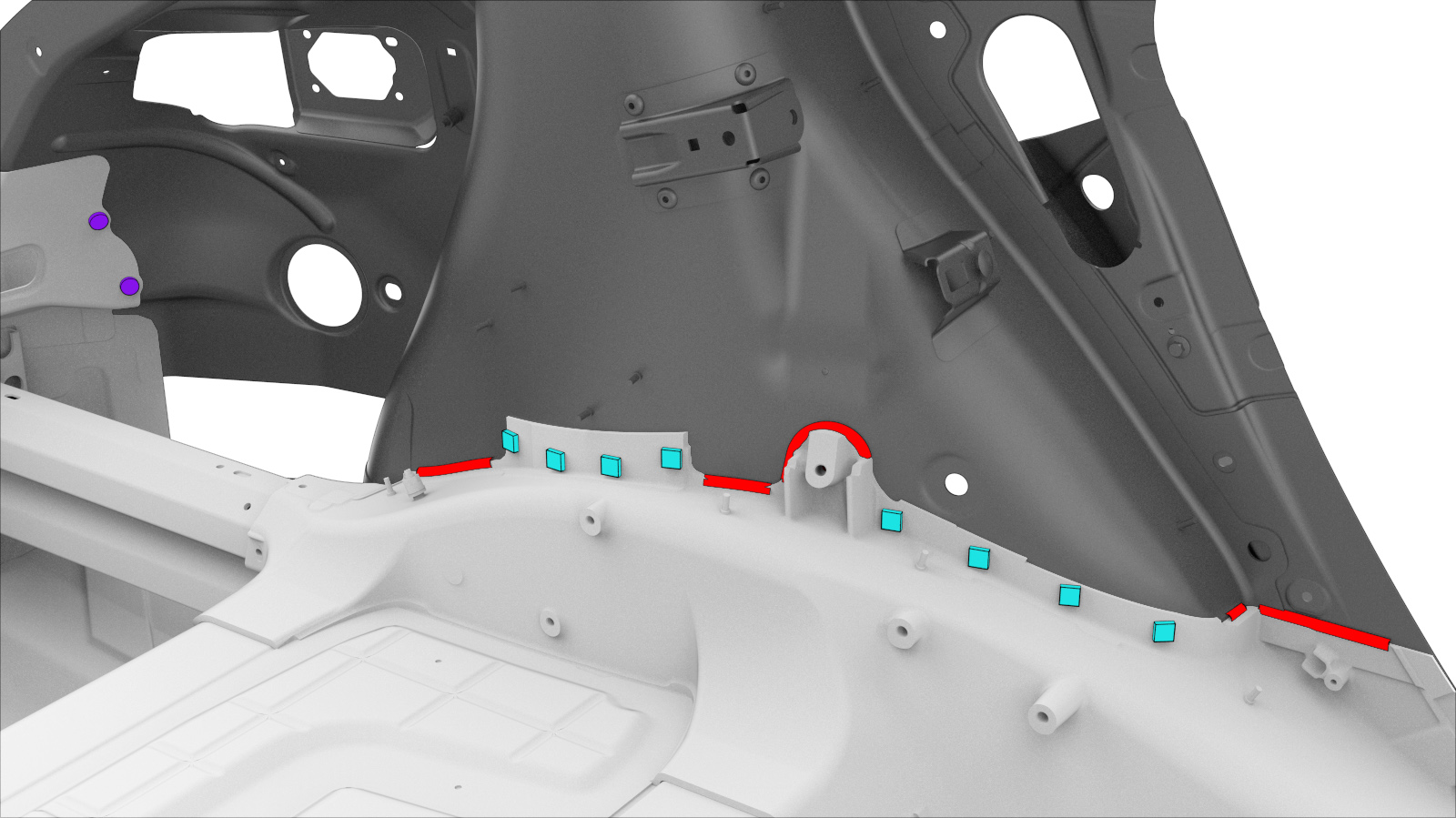

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
-

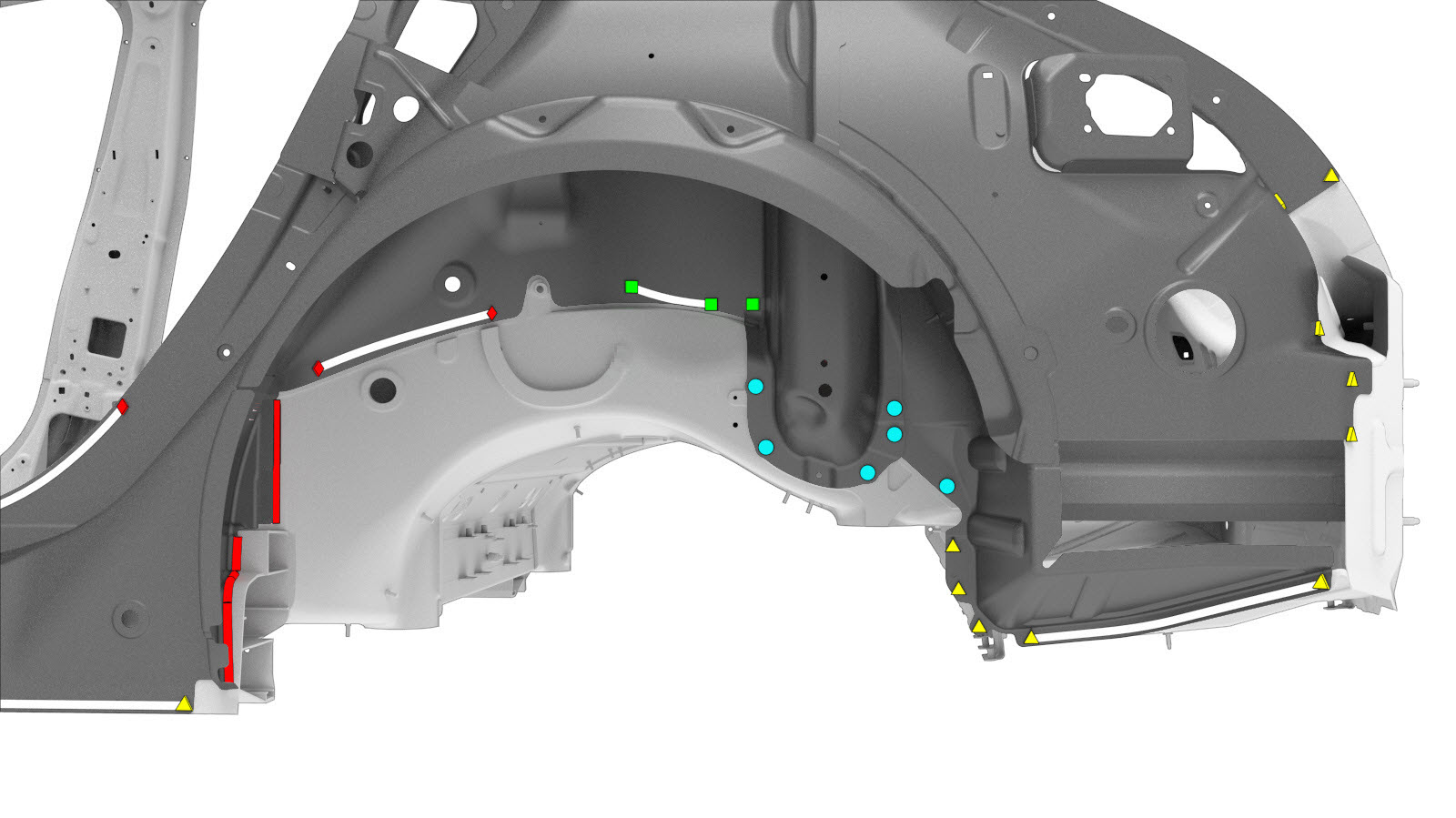

בצעו ריתוך GMA.
ריתוך GMAאזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
