מכלול שלם של קורת A-Pillar וקורת B-Pillar (כלי רכב שנבנו עד 11 באוקטובר 2016)

קוד תיקון: 10100103802 10100107002 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

רשימת חלקים

כמות תיאור תמונה / הערות

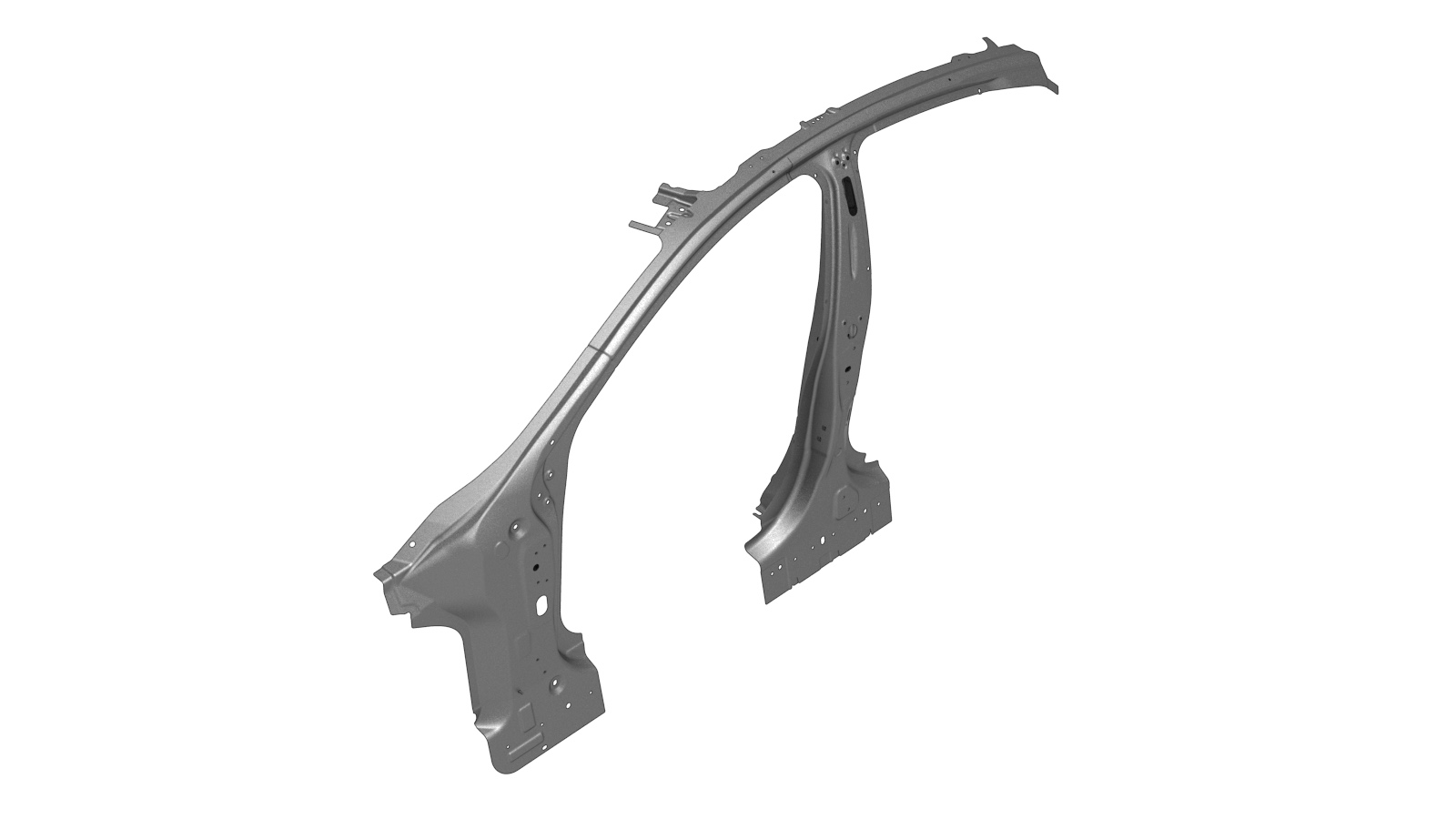

‎1 ASSY - A / B PILLAR COMP (מכלול שלם של קורת A-Pillar וקורת B-Pillar)
‎10 מסמרת מבנית, 6.5 מ"מ בינוני
8 מסמרת Flow Form S58
2 מסמרת Flow Form S68
5 SPR, 5x6 H4
שני SPR, 5x8
שני SPR, 5x9
‎4 אום , NUT HF M8 PC10 מספר חלק של Tesla‏ 1046842-00-A.
2 אום , NUT, HEX, M8, 1.25, STL, ZN,PATCH, W/ WSHR מספר חלק של Tesla‏ 1004400-00-A.
2 בורג, ראש משושה , M8-1.25x20 מספר חלק של Tesla‏ 1012961-00-A.
אם הרכב היה מצויד עם הדר חרטום: ‎4 בורג, ראש משושה מספר חלק של Tesla‏ 1004537-00-A.
אם הרכב היה מצויד עם הדר חרטום: ‎4 מסמרת Flow Form S38

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

Informational PurposesAn informational icon, calling your attention
הערה
כלי רכב שנבנו עד 11 באוקטובר 2016 במקור הגיעו עם קורת B-Pillar דור ראשון והדר קדמי. רכיב יוחלף עם קורת B-Pillar והדר קדמי.
  1. הסירו את ה-מכלול Shotgun עליון.
  2. הסירו את ה-מכלול Shotgun חיצוני.
  3. הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
  4. אם הרכב היה מצויד עם הדר חרטום: נתקו את הדר החרטום.

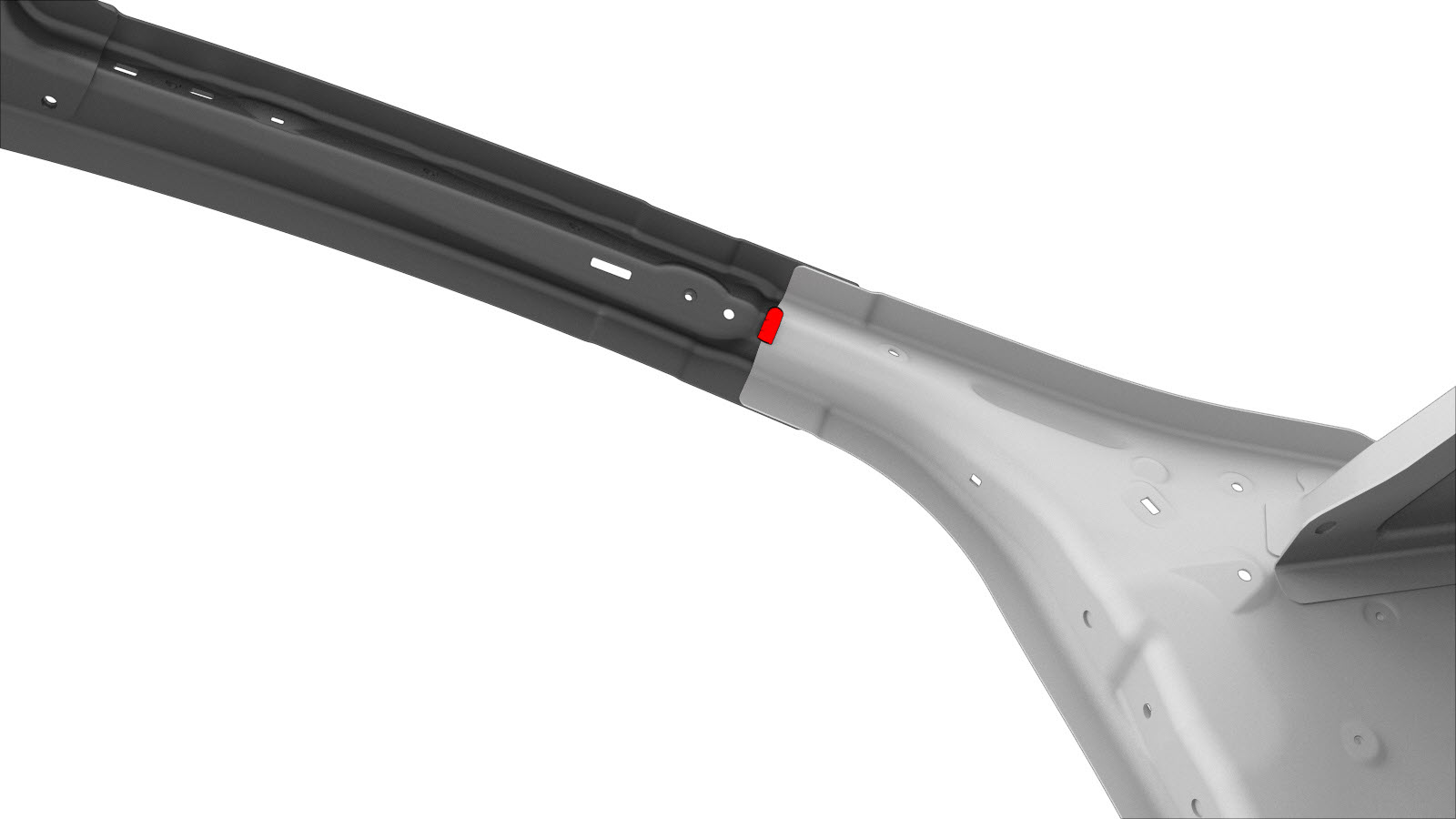

    או ריתוכי נקודה של המפעל

    או ברגים, ראש משושה

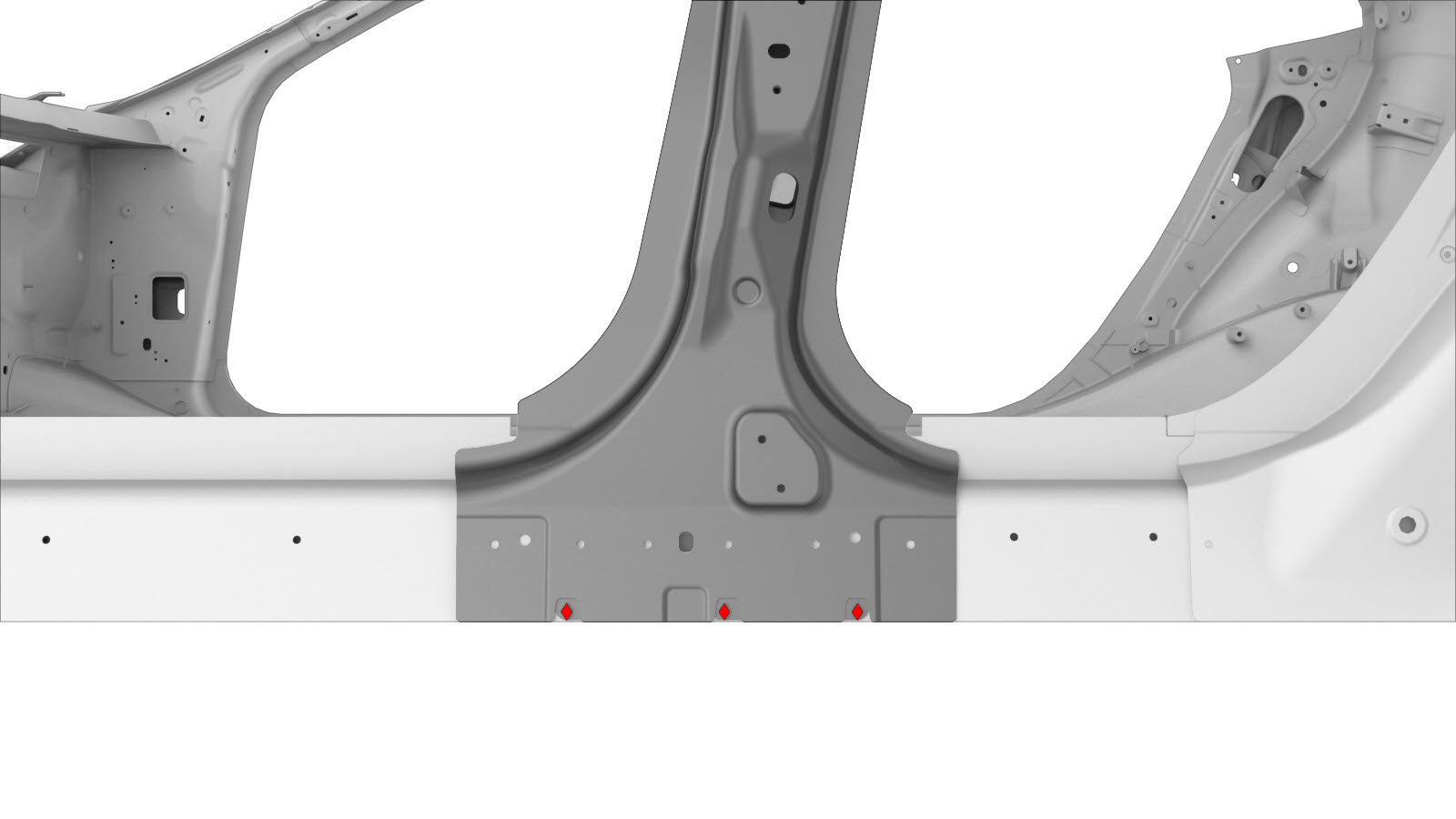

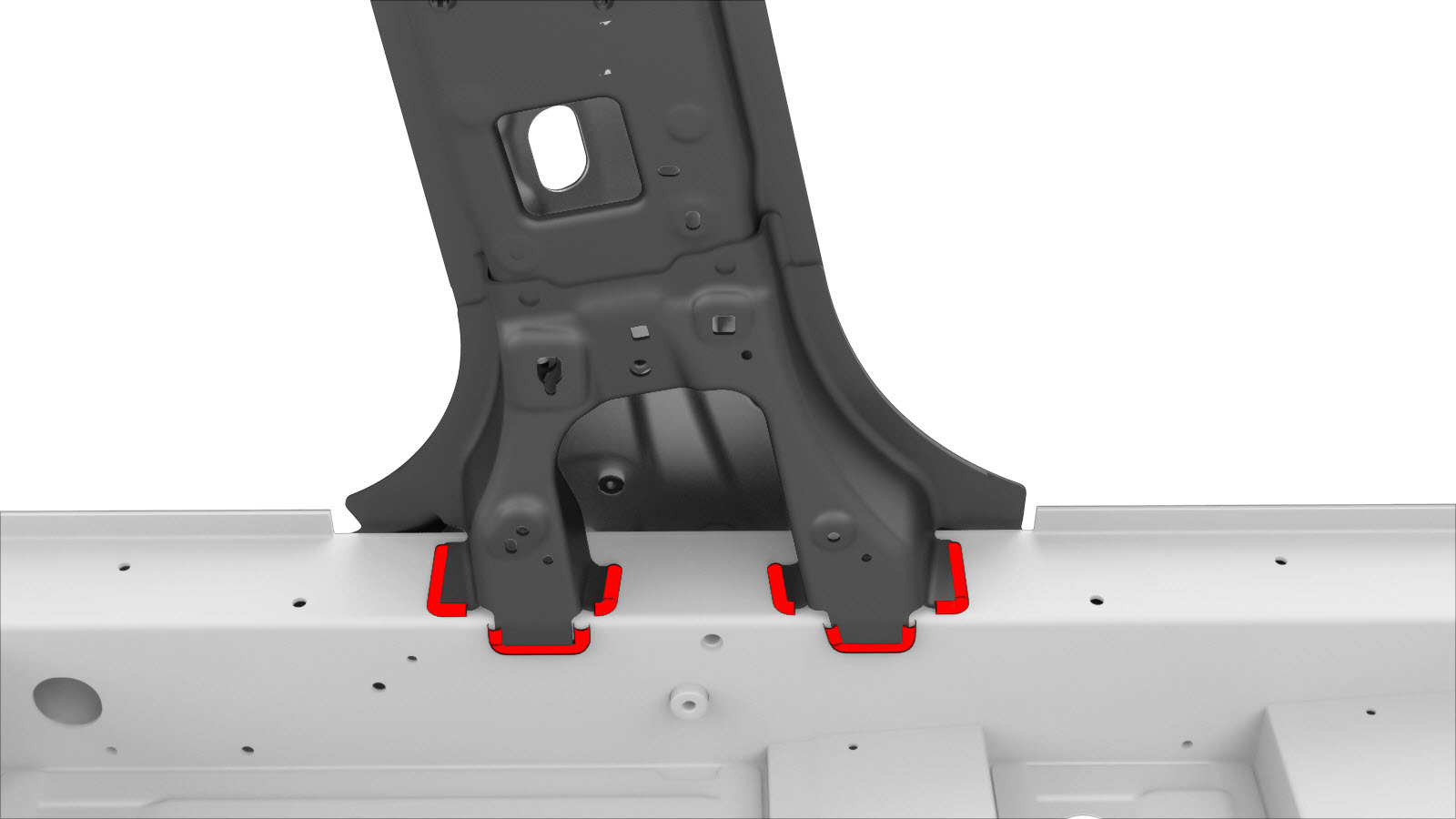

  5. הסירו את ה-מכלול Hinge Pillar.
  6. הסירו את הרכיב המקורי.

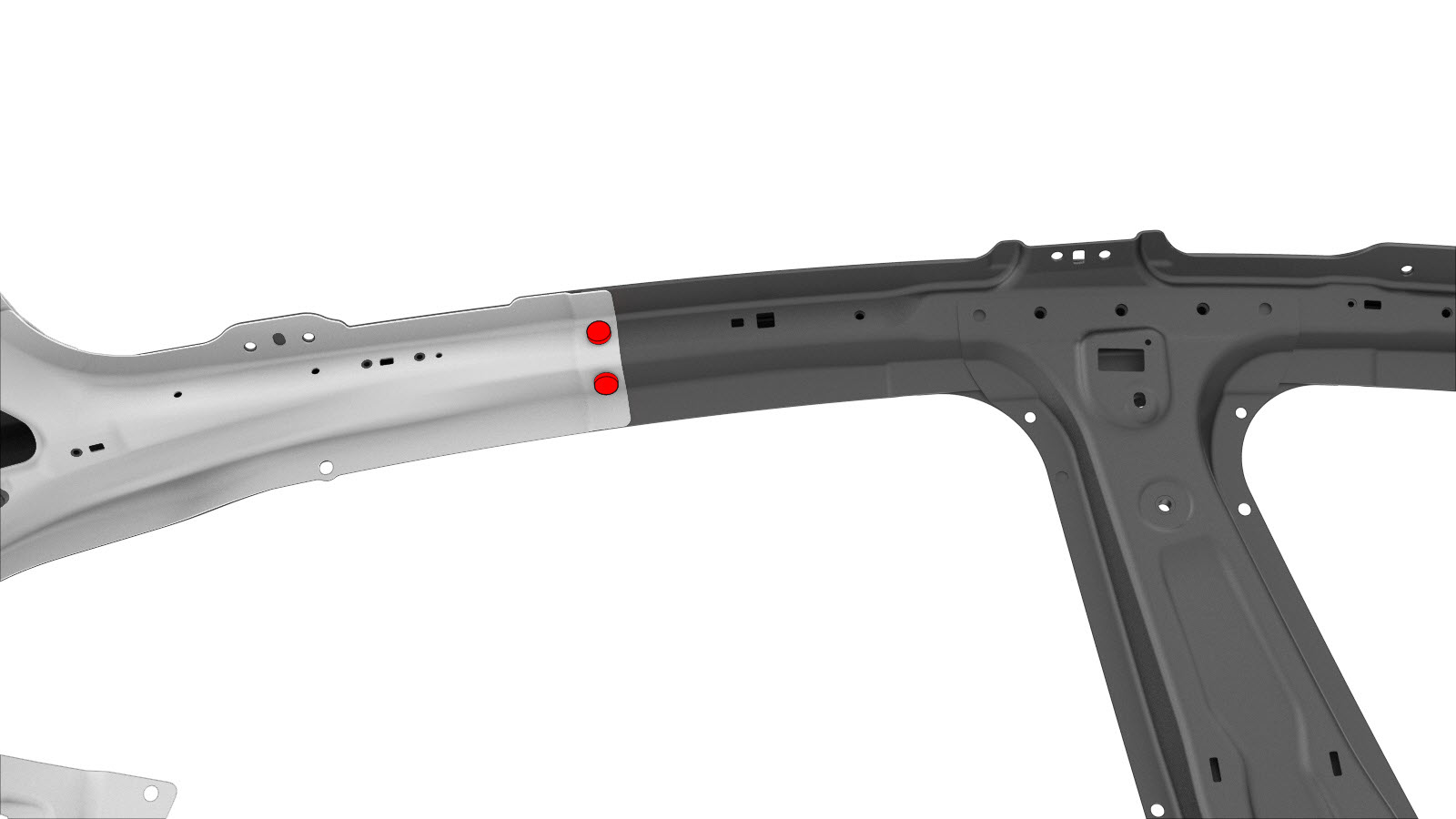

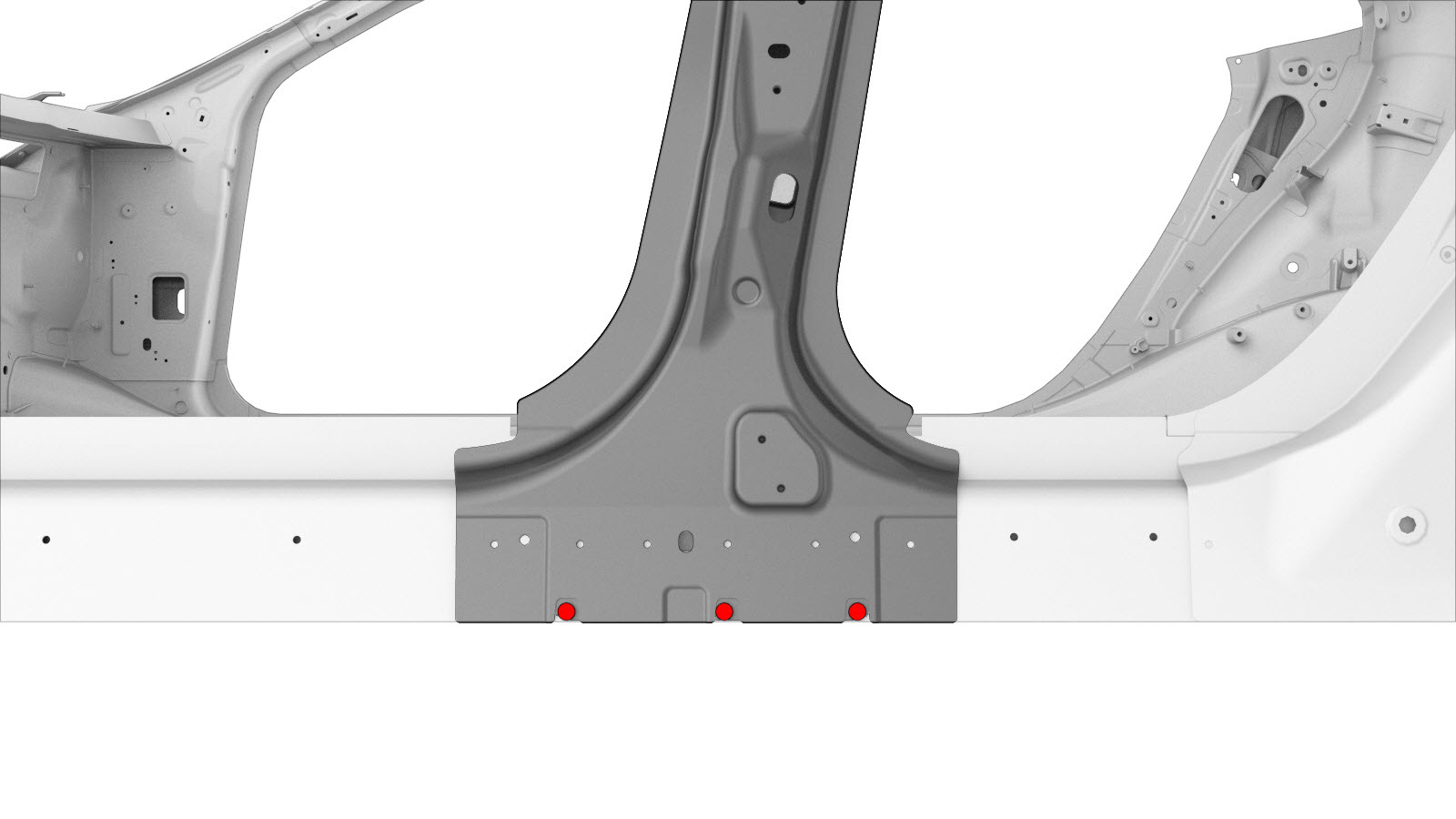

    או ריתוכי נקודה של המפעל

    או SPR של המפעל

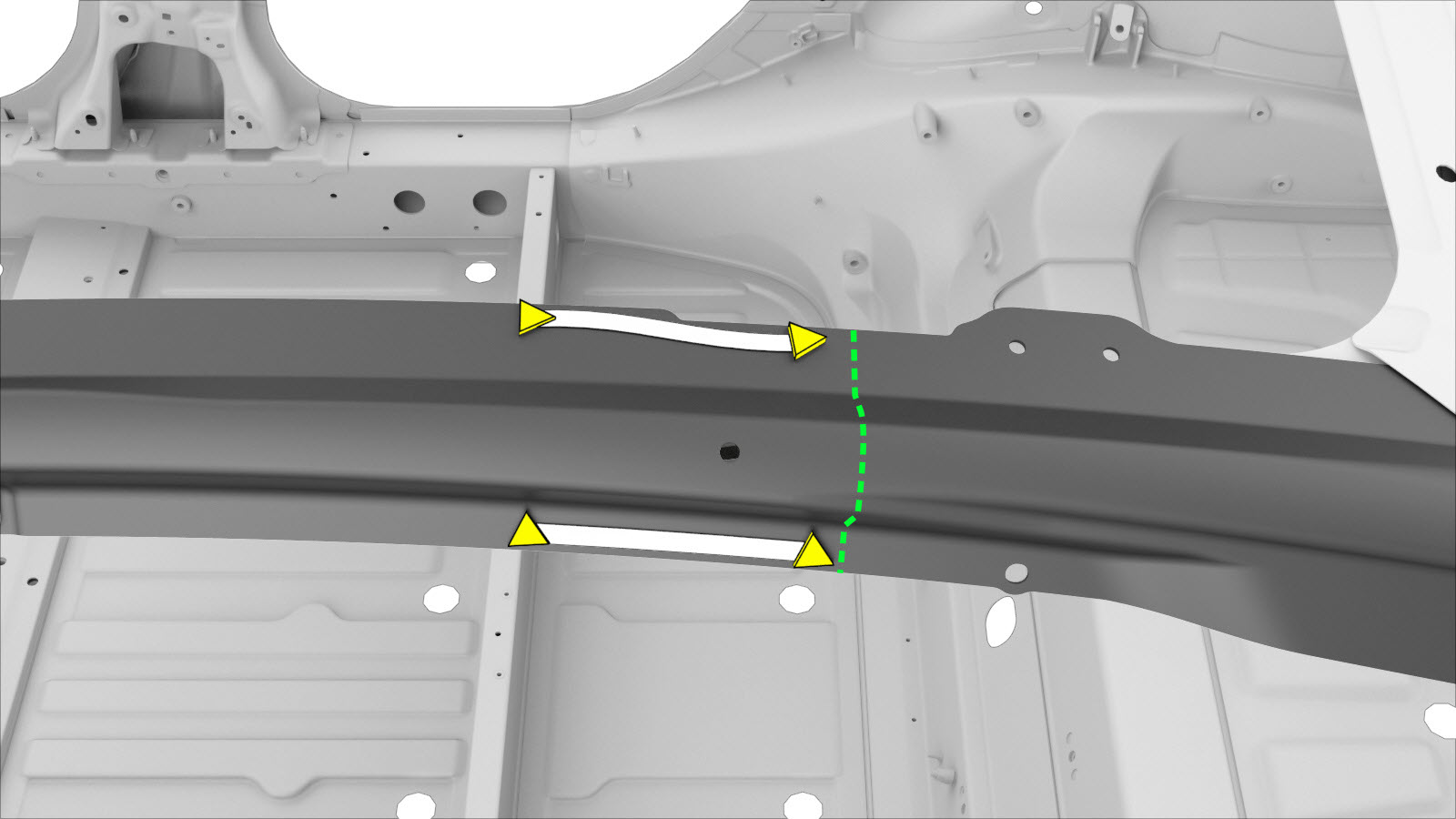

    קו חיתוך

    קו/נקודת מראה מקום

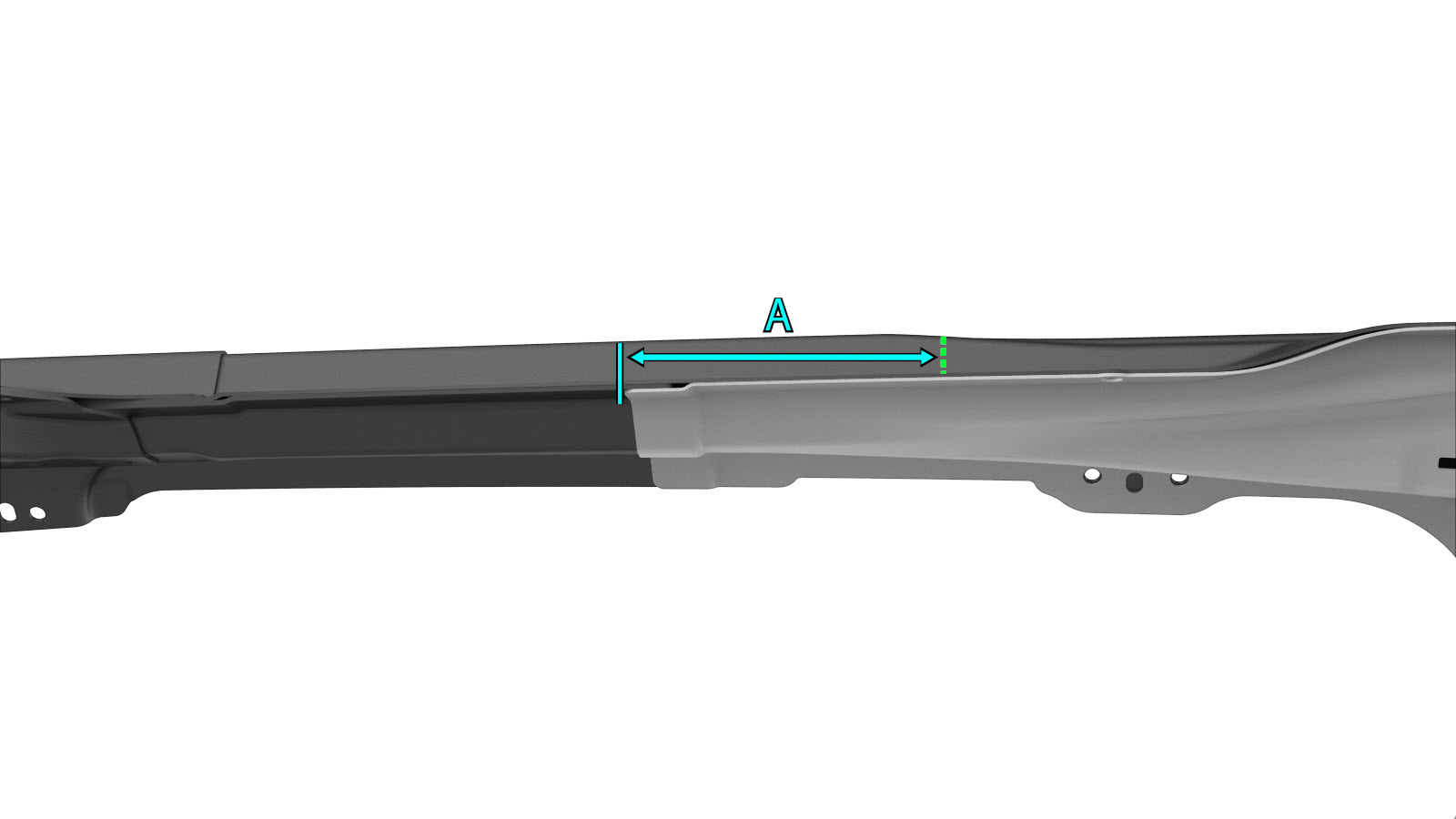

    • A‏ = 160 מ"מ.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    בעת הסרת החלק הנדרש של מסילת הגג החיצונית כדי לחשוף את החיבורים מתחת, היזהרו לא לפגוע במסילת הגג הפנימית בעת חיתוך מסילת הגג החיצונית.

    ריתוך GMA

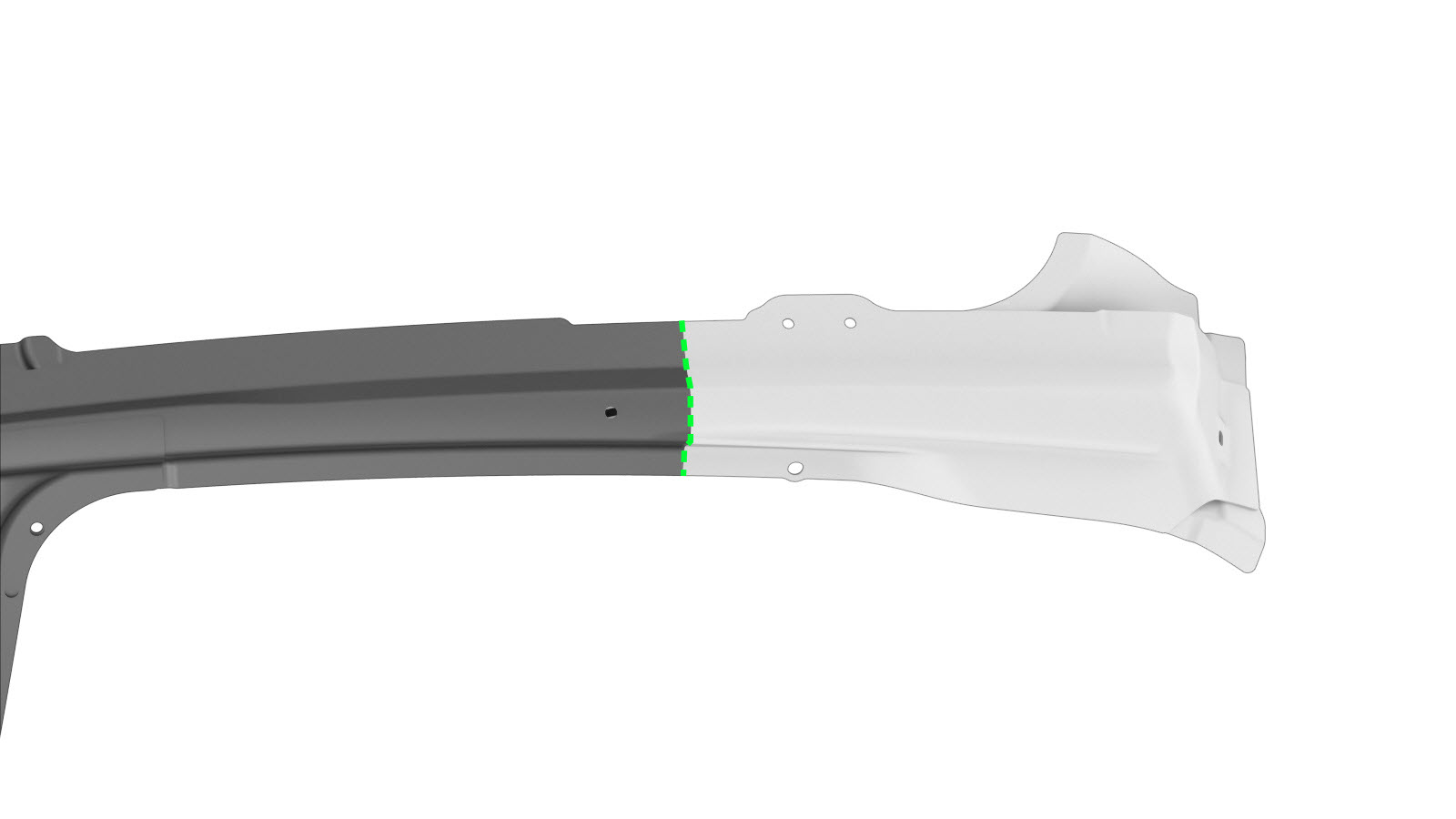

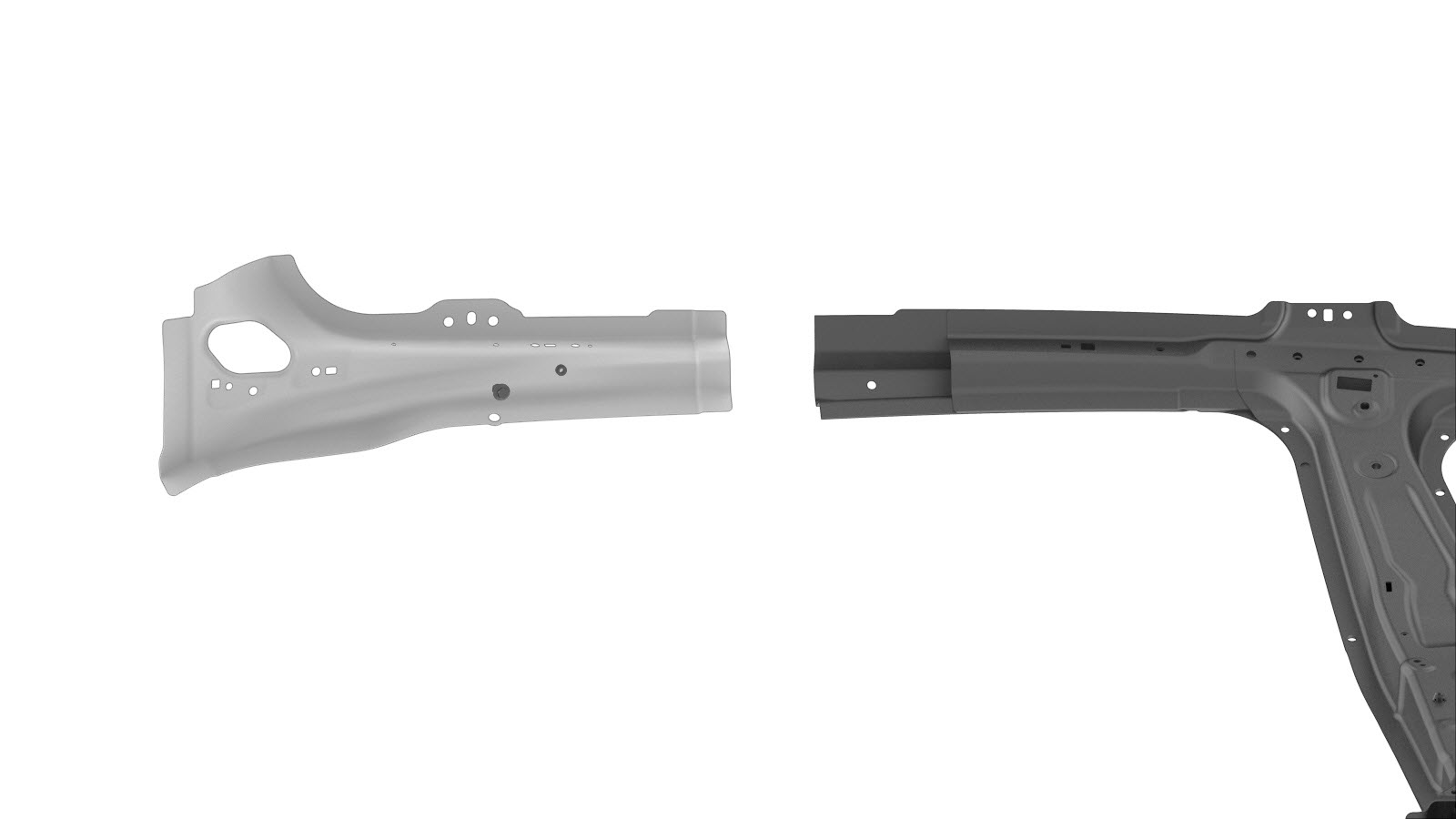

  7. חתכו את ה-ASSY - A / B PILLAR COMP החדש כפי שמצוין להלן כדי ליצור רכיב חדש.

    קו חיתוך

    קו/נקודת מראה מקום

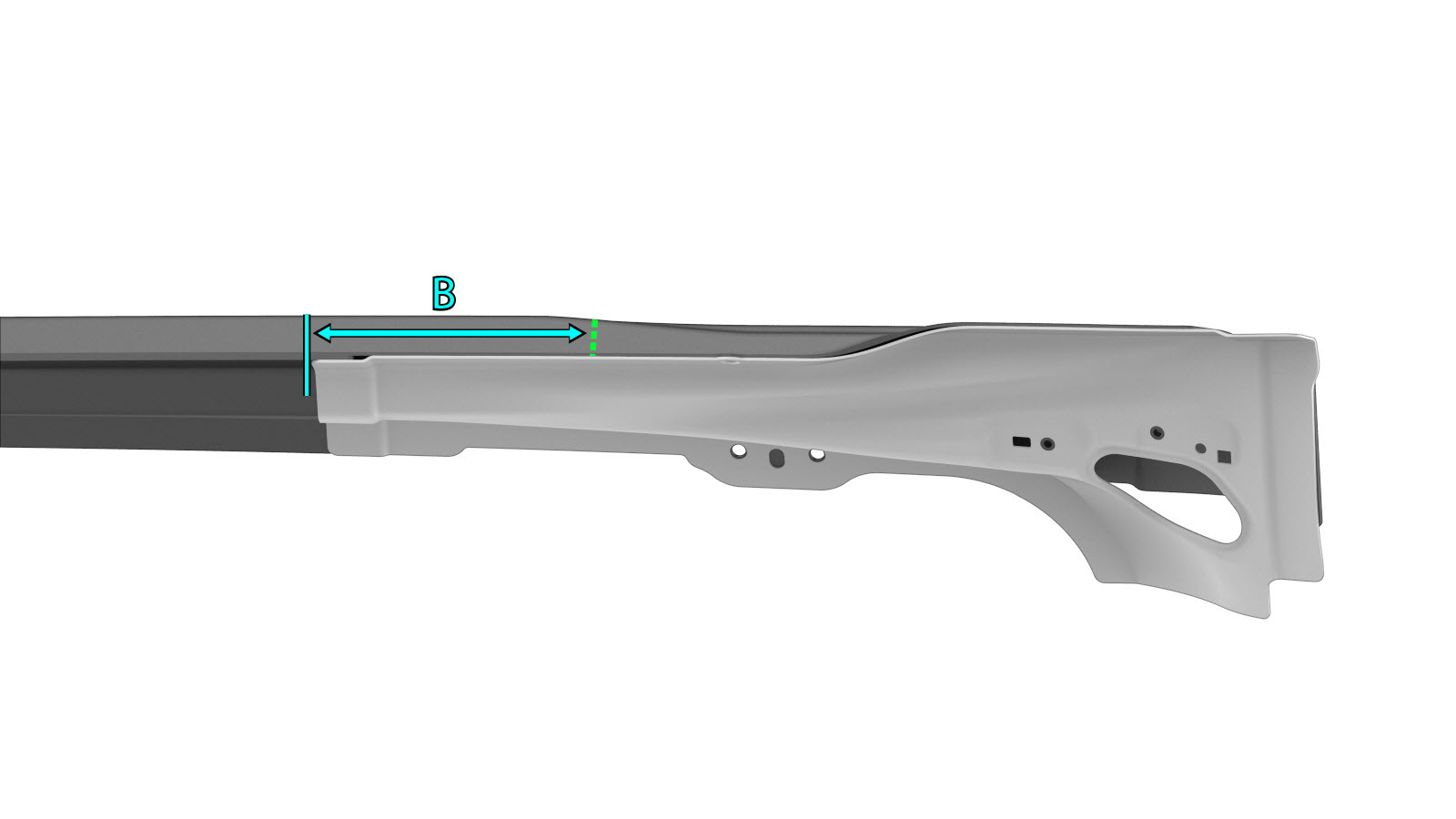

    • B‏ = 163 מ"מ.

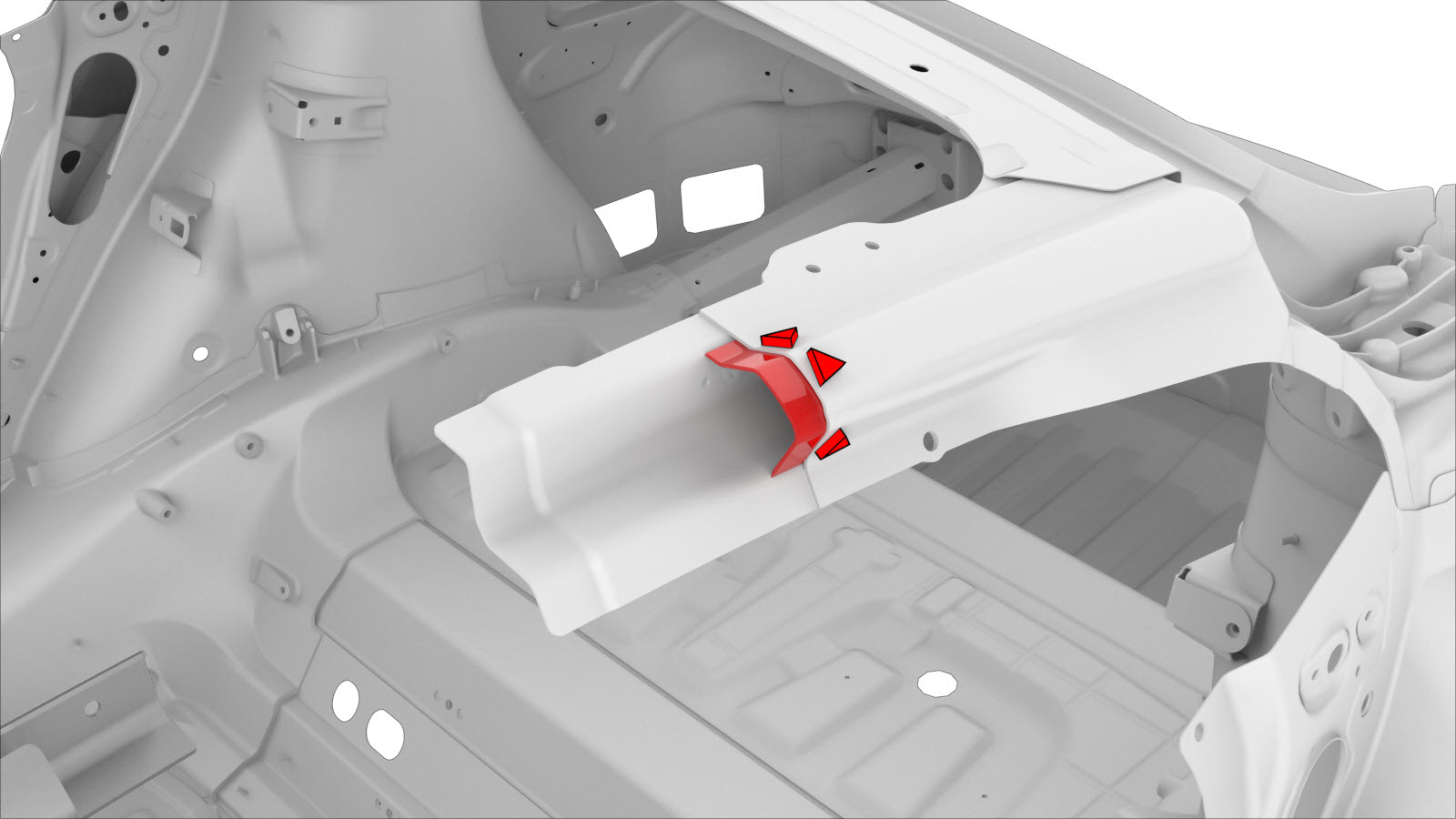

  8. צרו והתקינו את לוחית הגיבוי.
    או ריתוכי מגופה אלומיניום

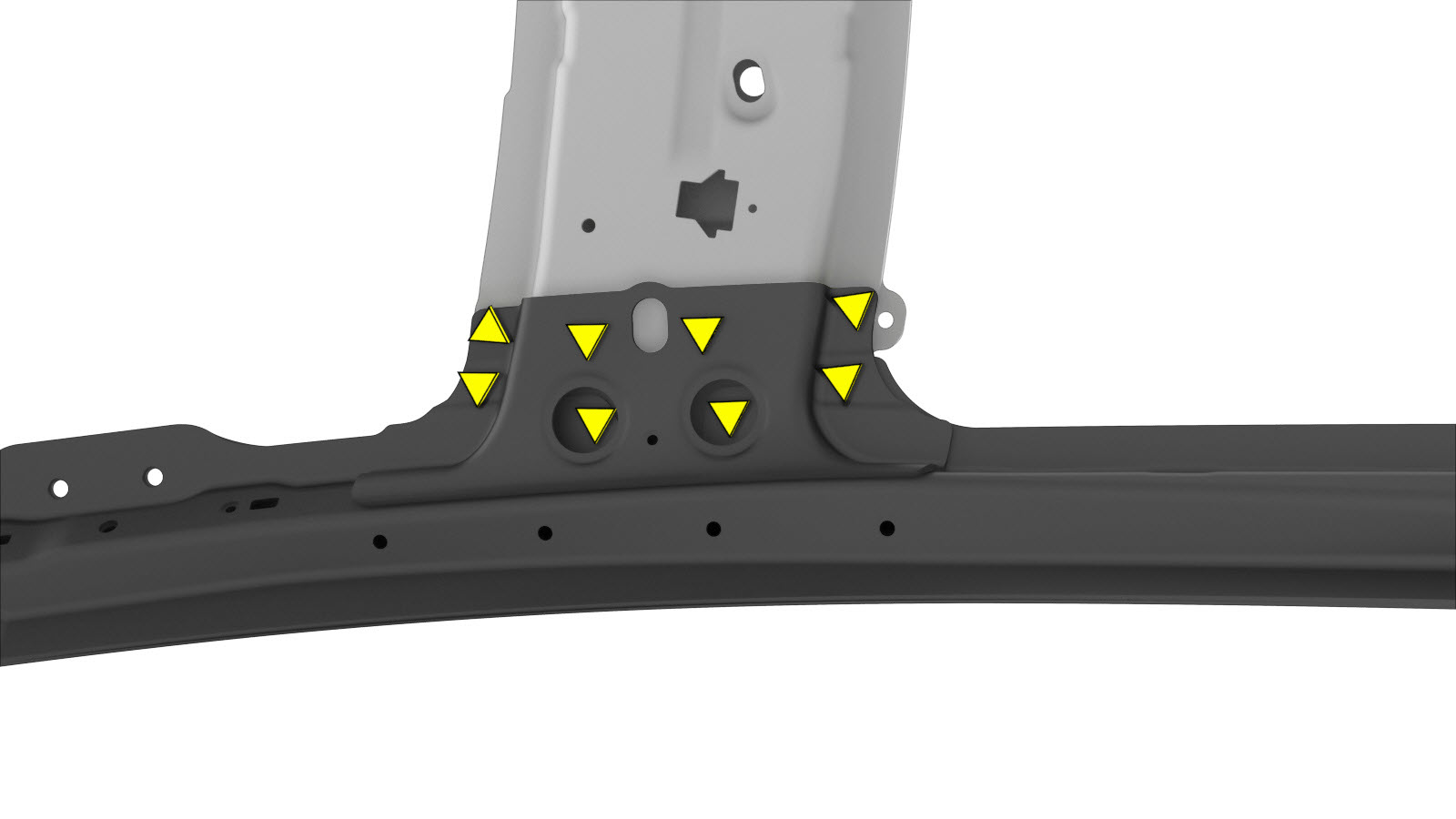

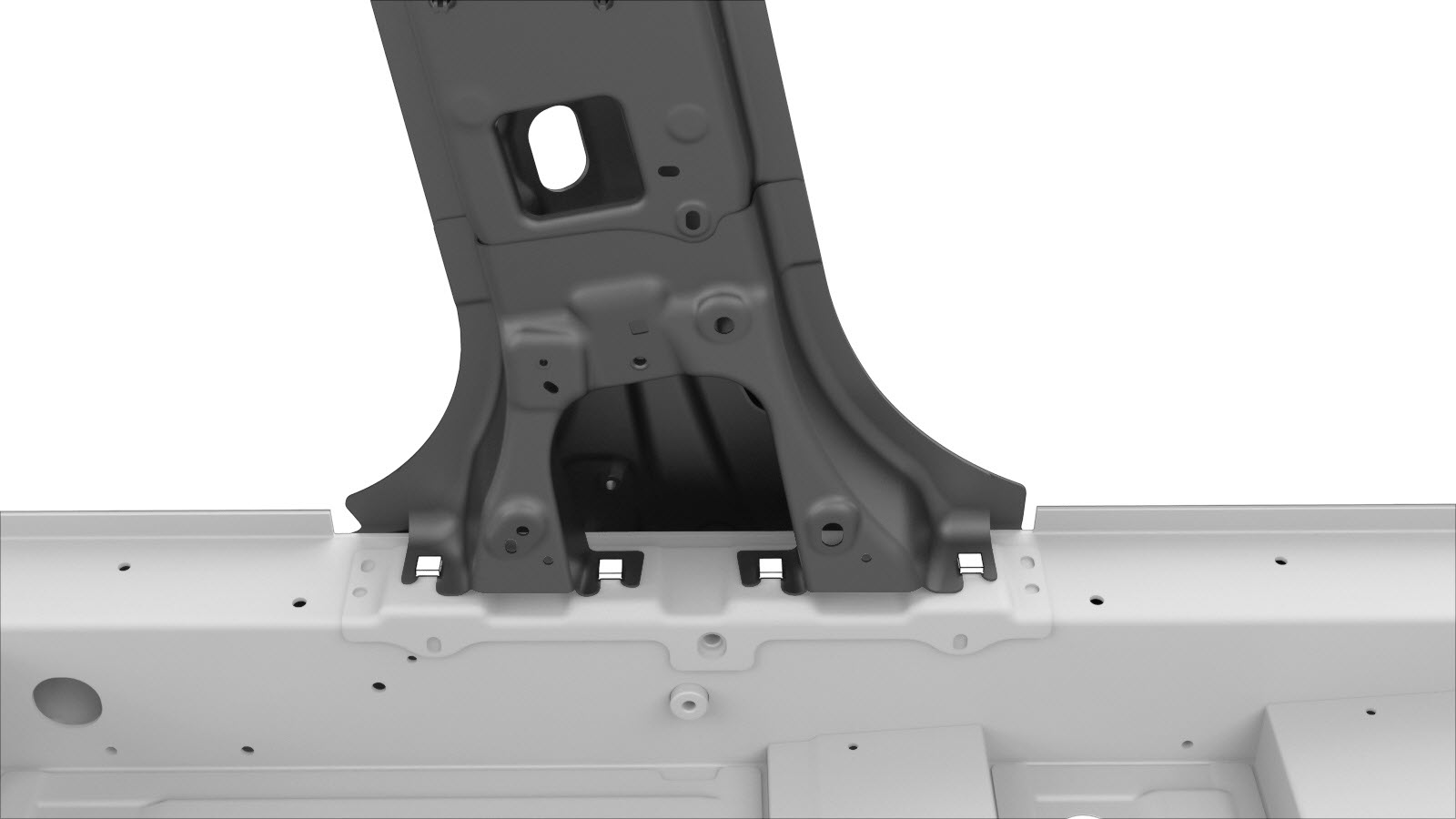

  9. התקנה כבש לוחית החיבור של קורת B–Pillar

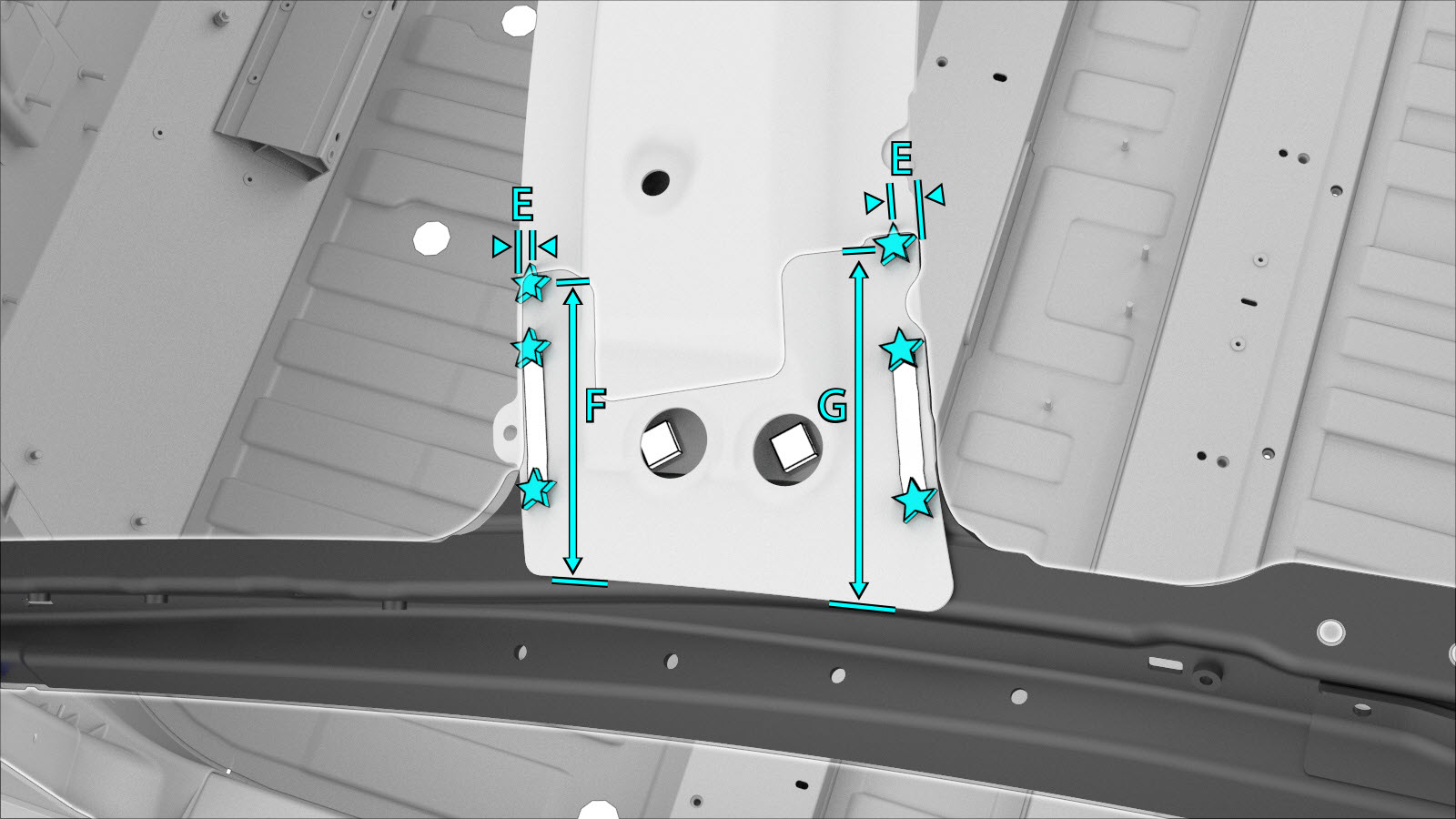

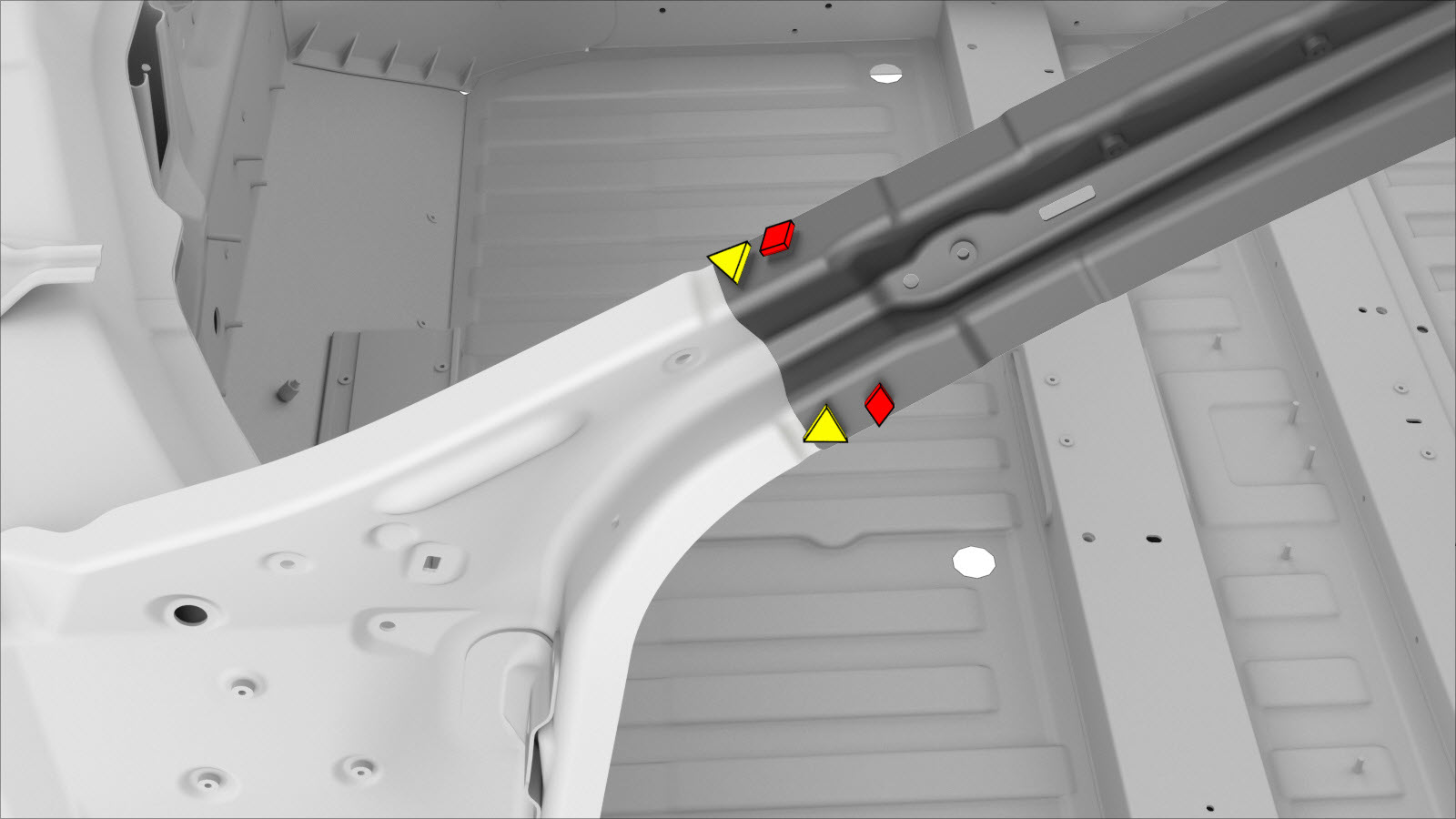

  10. הכינו להתקנה.
    או מסמרות מבניות, 6.5 מ"מ בינוני

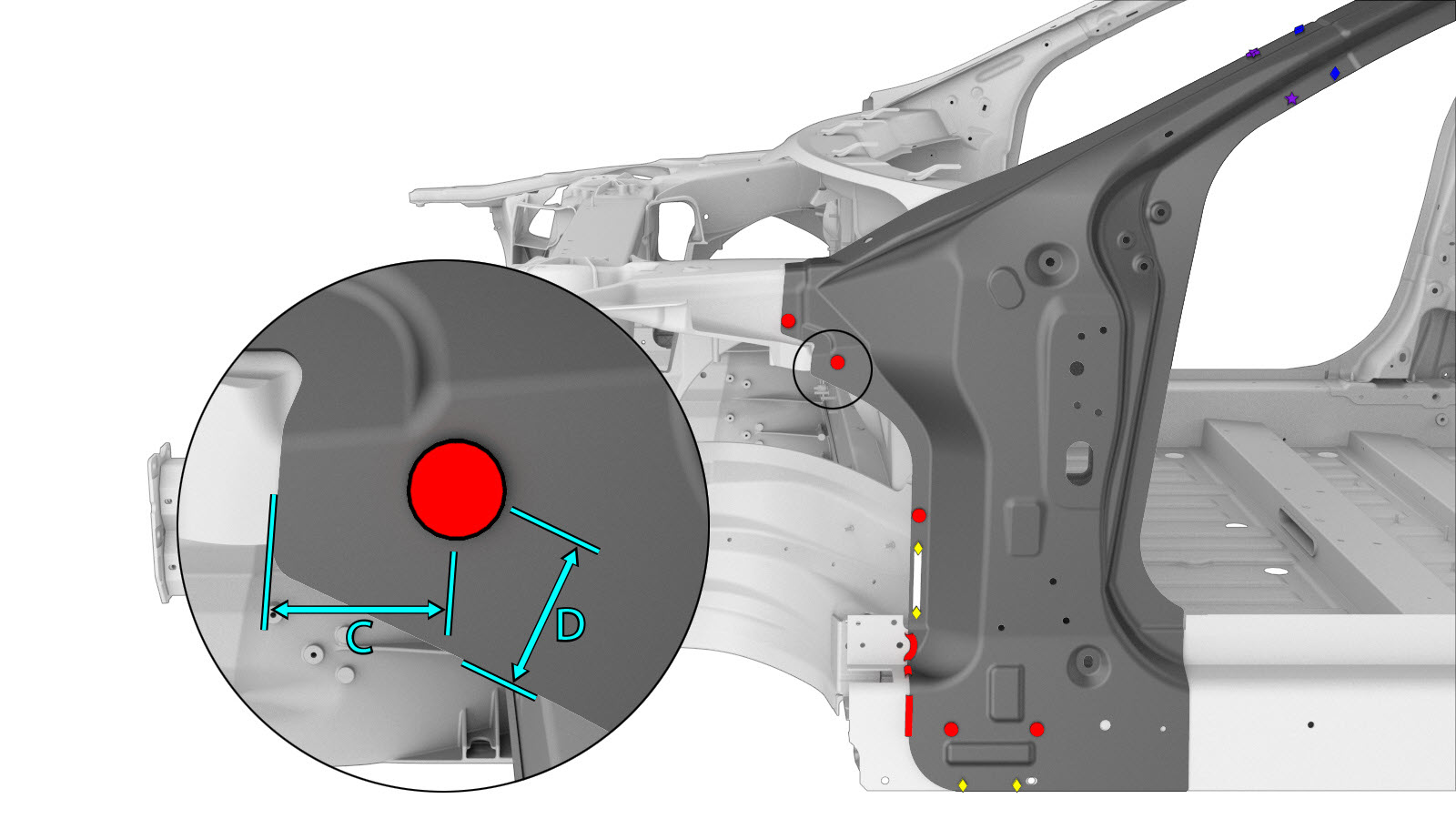

    • C‏ = 34‏ מ"מ.
    • D‏ = 30 מ"מ.
    • E‏ = 8 מ"מ.
    • F‏ = 127 מ"מ.
    • G‏ = 145 מ"מ.

    או מסמרות Flow Form, S58

    או מסמרות Flow Form, S68

    או SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    הערה
    השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: FM 090 2120.
    או SPRs, 5x8
    Informational PurposesAn informational icon, calling your attention
    הערה
    השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: FM 090 2120.
    או SPRs, 5x9
    Informational PurposesAn informational icon, calling your attention
    הערה
    השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: FM 090 2120.

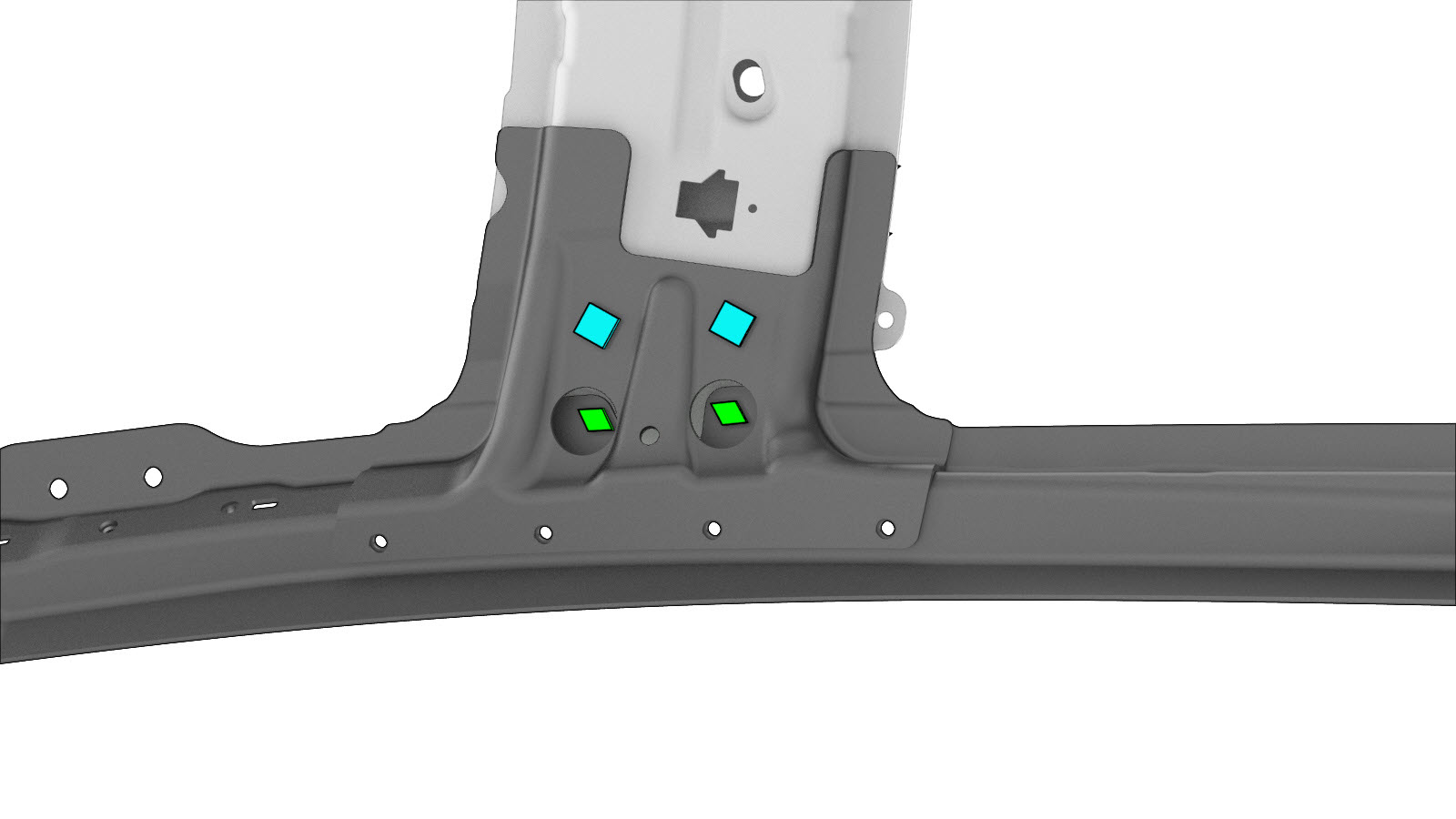

    או ברגים, ראש משושה

    אום

    או ריתוכי מגופה אלומיניום

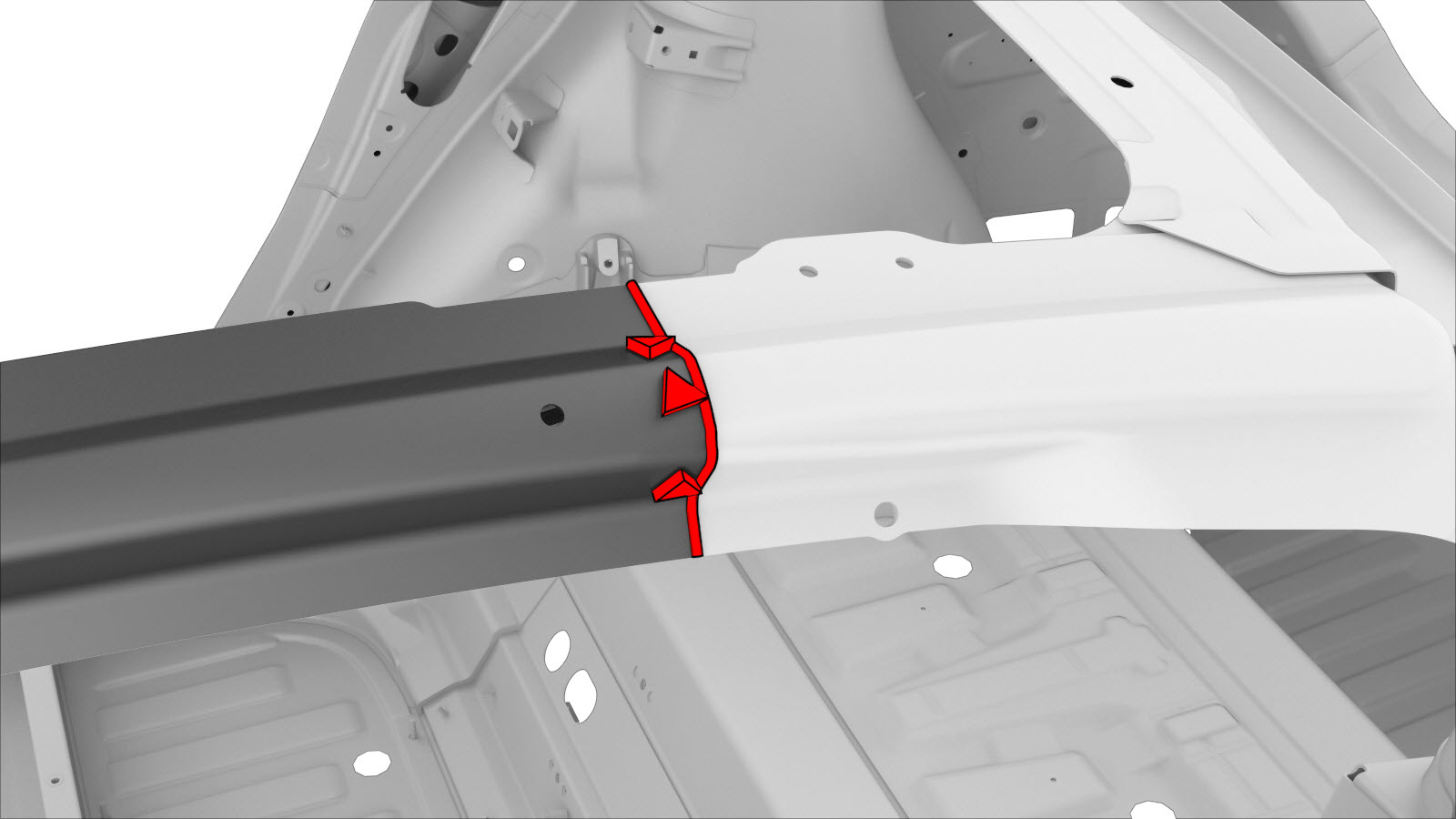

    ריתוך GMA

  11. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  12. התקינו את הרכיב או הרכיבים החדשים.
    סובבו את האומים והברגים למומנט 25 Nm.
  13. בצעו ריתוך GMA.
    ריתוך GMA
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    זהירות
    אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
    Informational PurposesAn informational icon, calling your attention
    הערה
    לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
  14. התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
  15. אם הרכב היה מצויד עם הדר חרטום: חברו את הדר החרטום.
    או מסמרות Flow Form, S38 בורג, ראש משושה

    סובבו את הברגים עד למומנט 10 Nm.

  16. התקינו את ה-מכלול Shotgun חיצוני.
  17. התקינו את ה-מכלול Shotgun עליון.
  18. בצעו את התפעולים הנדרשים לאחר תיקון.
