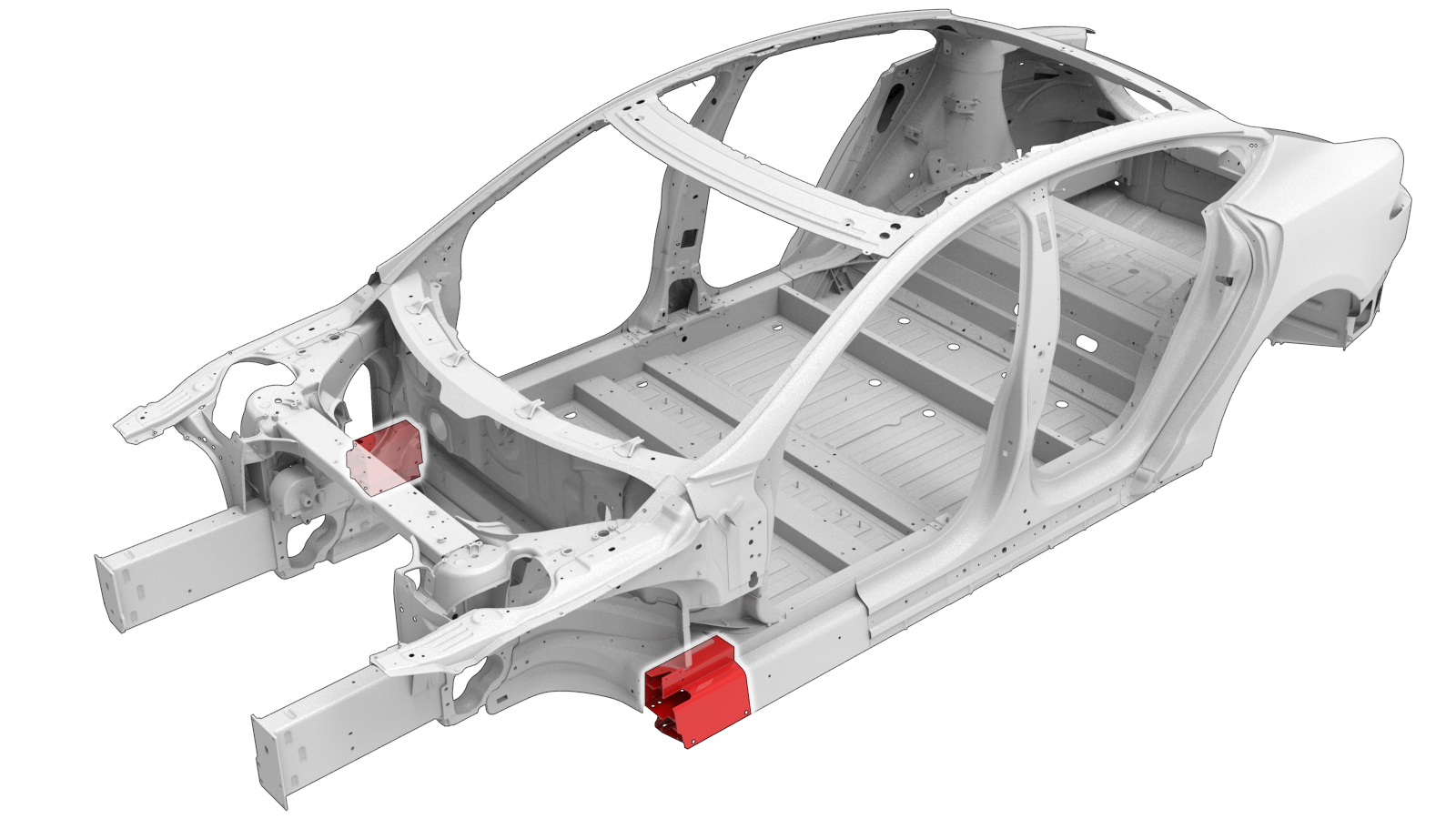

סף (מקטע קדמי)
נתוני תיקון
- תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון סף.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ערכת מקטע סף קדמי (סף - ערכת מקטע קדמי) | |

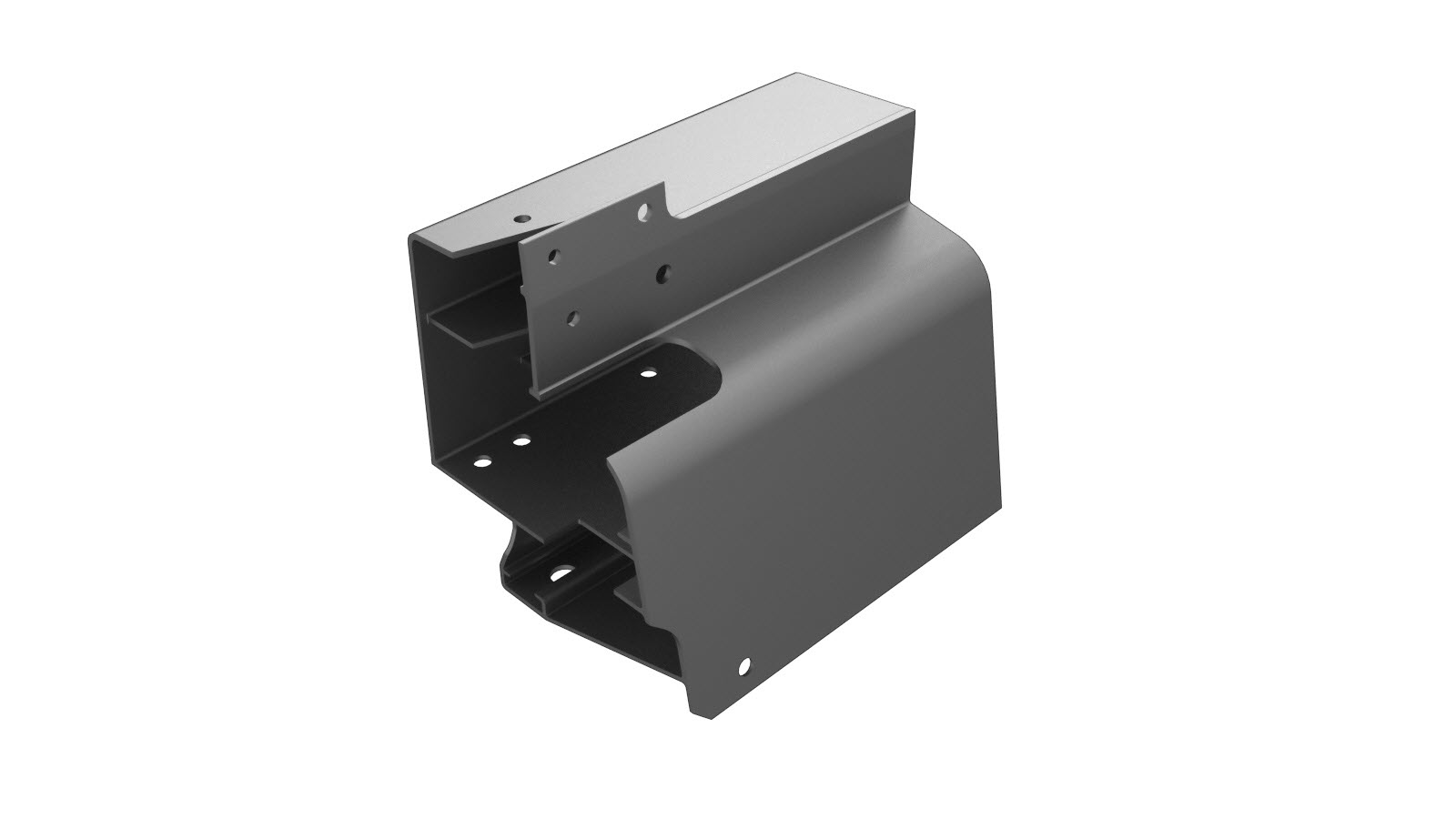

| מקטע סף קדמי שלם |
|
|
| לוחית גיבוי תחתונה של התא העליון |
|
|
| לוחית גיבוי עליונה של התא העליון |
|
|
| לוחית גיבוי של התא התחתון |
|
|
| לוחית גיבוי של התא האמצעי |
|
|
| 16 |
מסמרת משוקעת ראש מבנית, 6.5 מ"מ
|
|
| 11 |
מסמרת נורה מבנית, 6.5 מ"מ
|
|
| 3 |
מסמרת מבנית, 6.5 מ"מ בינוני
|
|
| 3 |
מסמרות פופ, 4.8 מ"מ
|
|
| 9 |
 ריבנט, M6 - 1.00x3 |
|
| 2 |
ריבנט, M8 - 1.25x3 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק הנדרש עבור ה- מכלול Hinge Pillar.
-
הסירו את ה-חיזוק הארכה חיצונית של מסילת מסגרת קדמית.
-
הסירו את ה- לוחית תיבת מומנט.
-

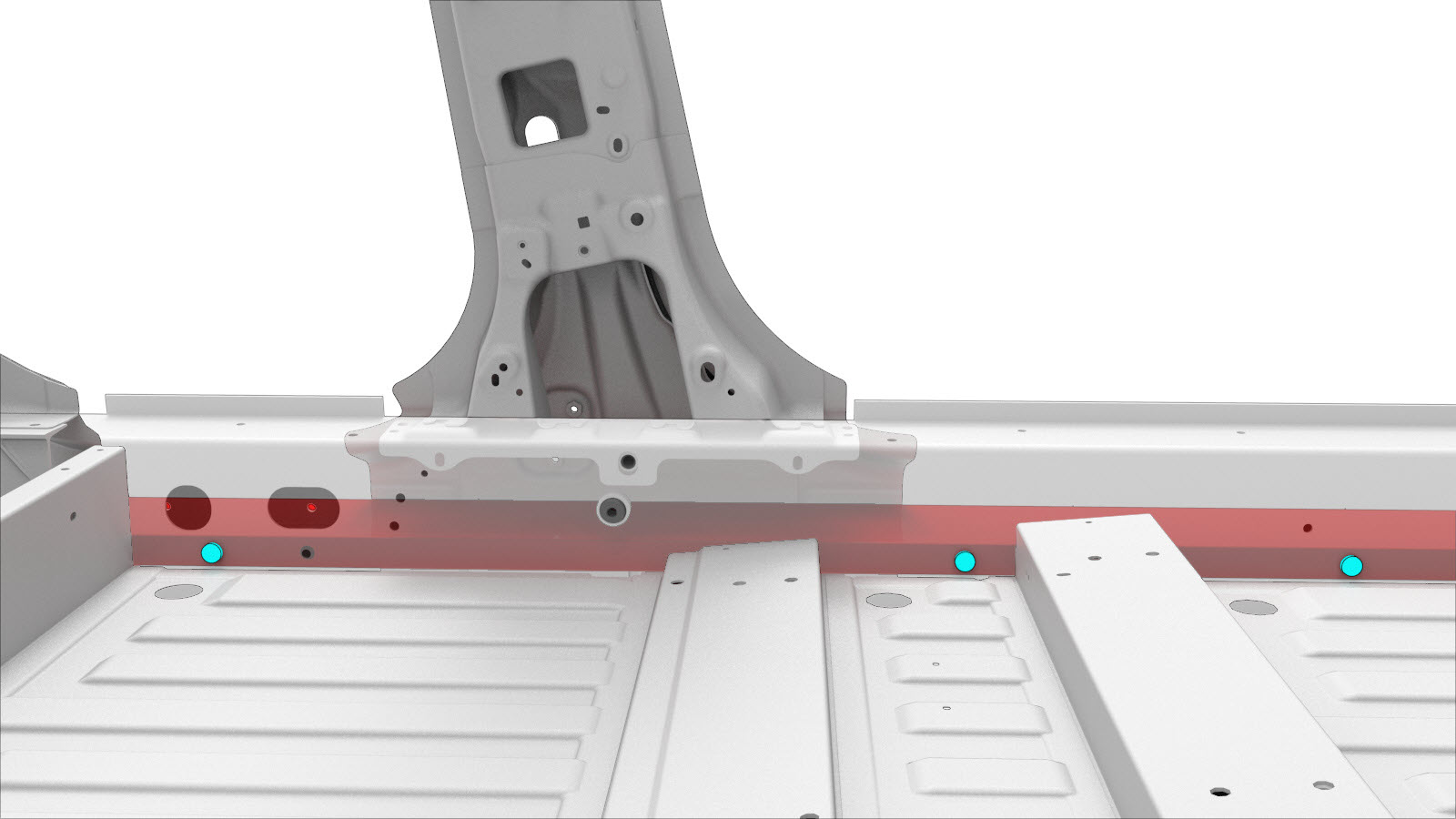

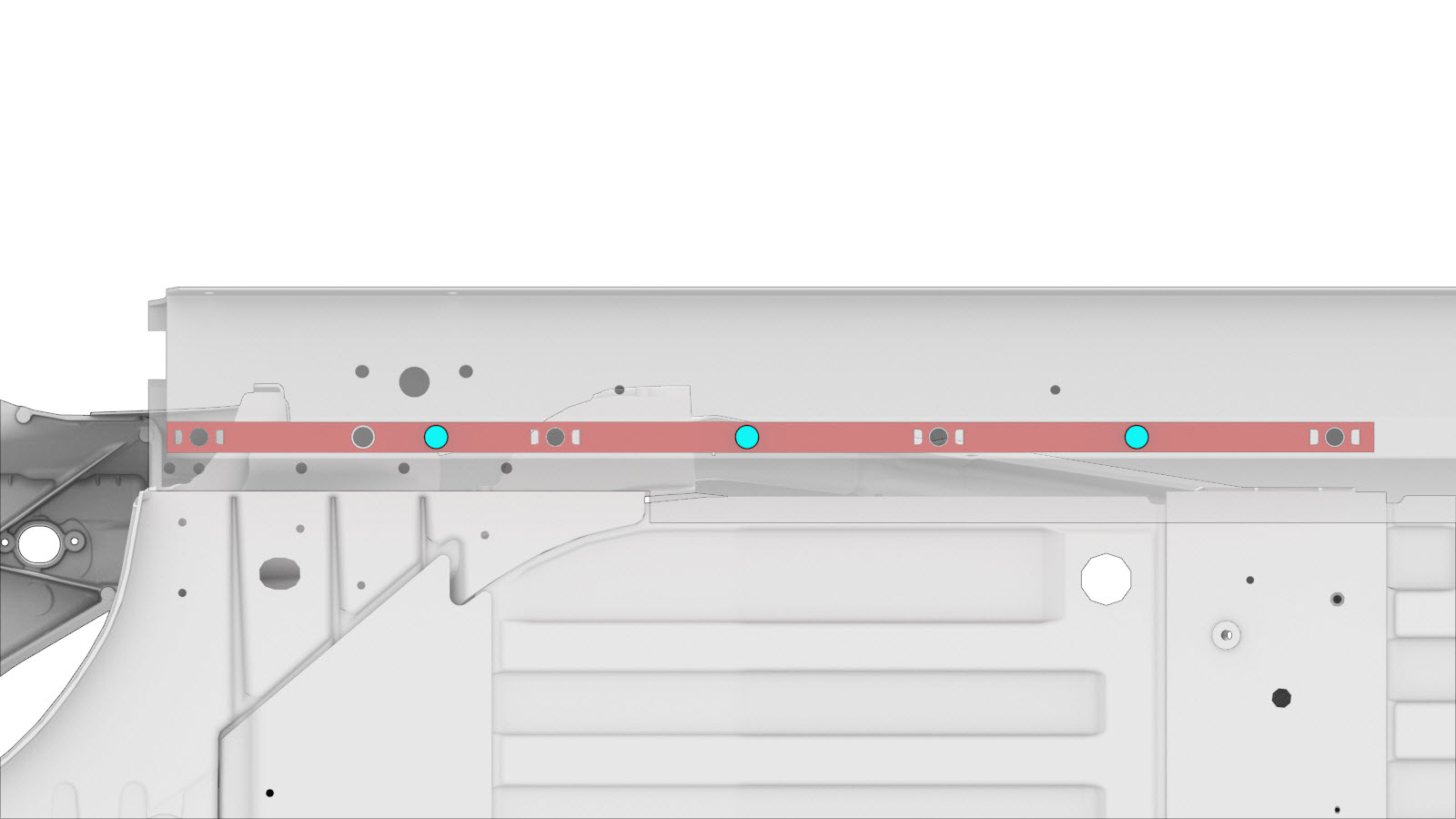

הסירו את סרט אום הסף.
או
מסמרות מבניות ברמת מפעל
-

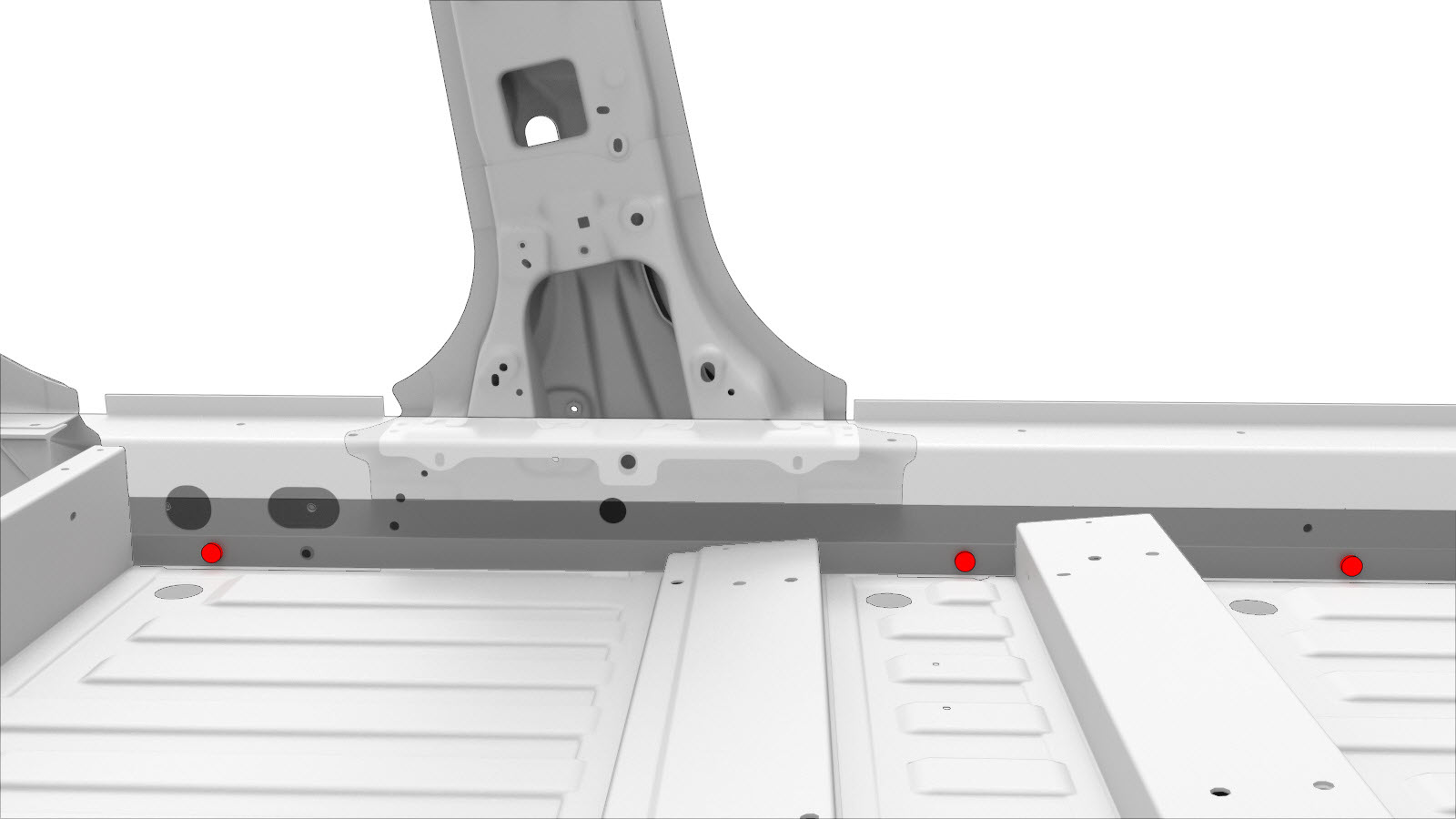

הסירו את הסף הנוסף.
או מסמרות מבניות ברמת מפעל
ריבנט
-

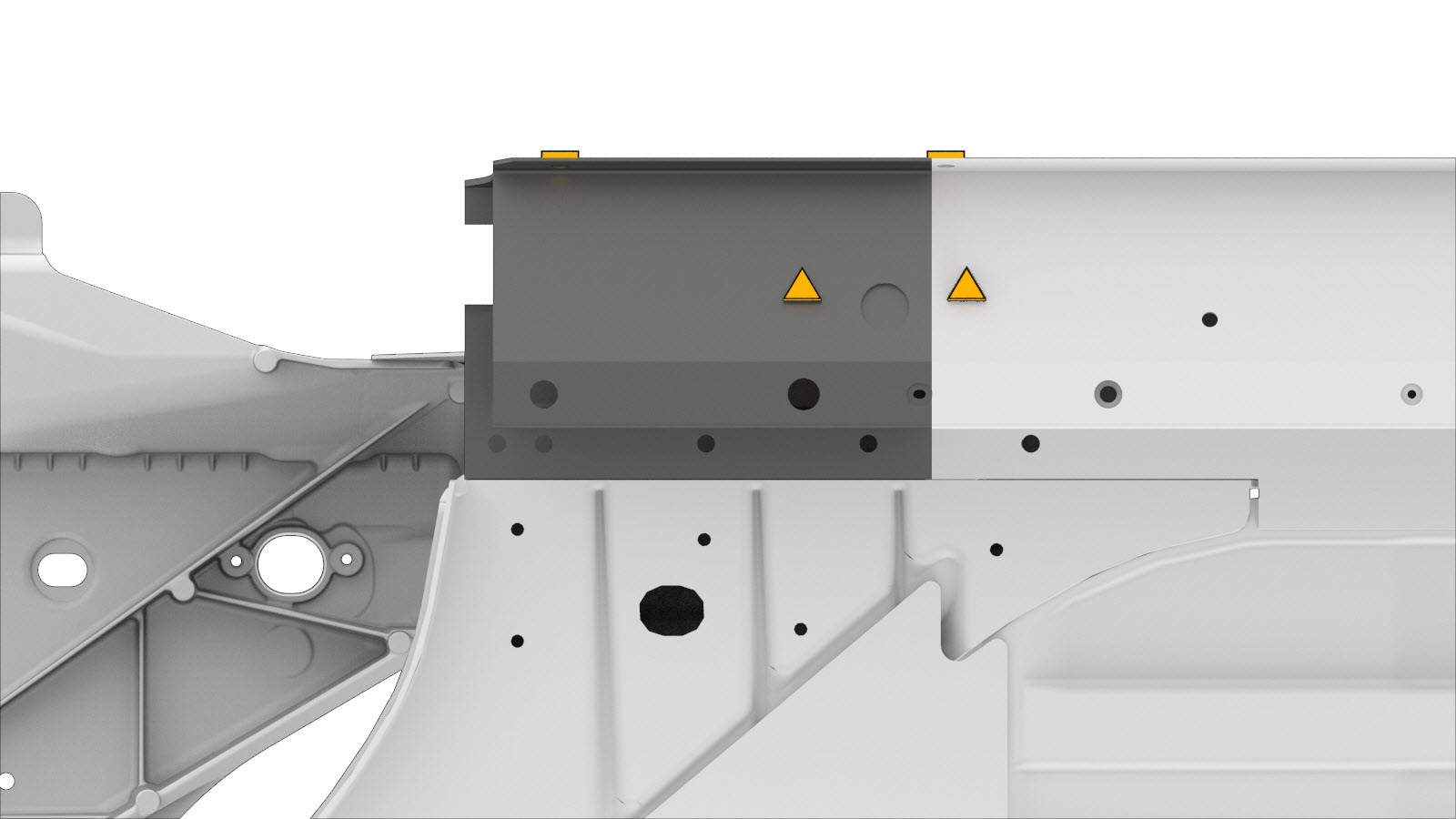

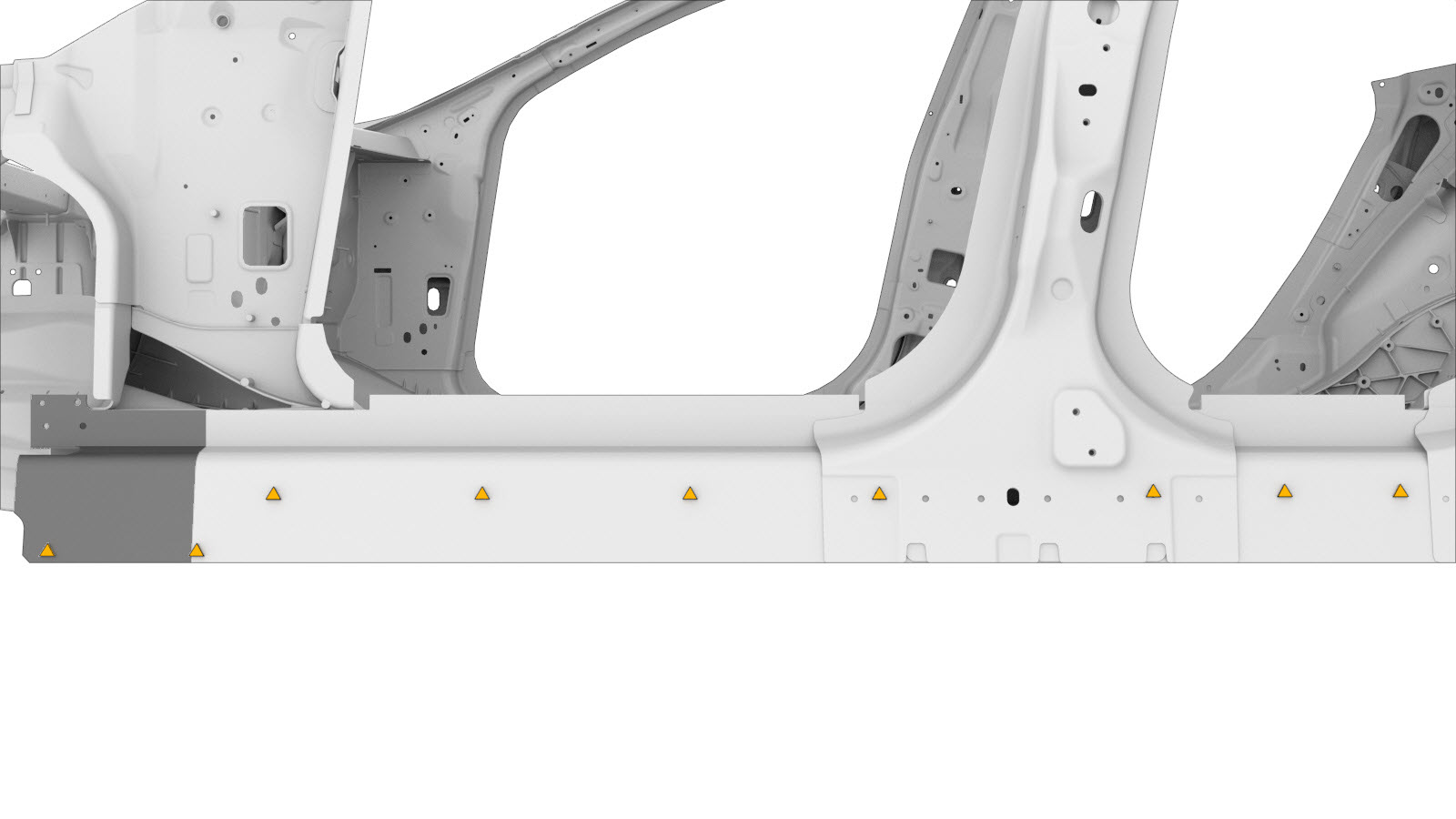

הסירו את הרכיב המקורי.

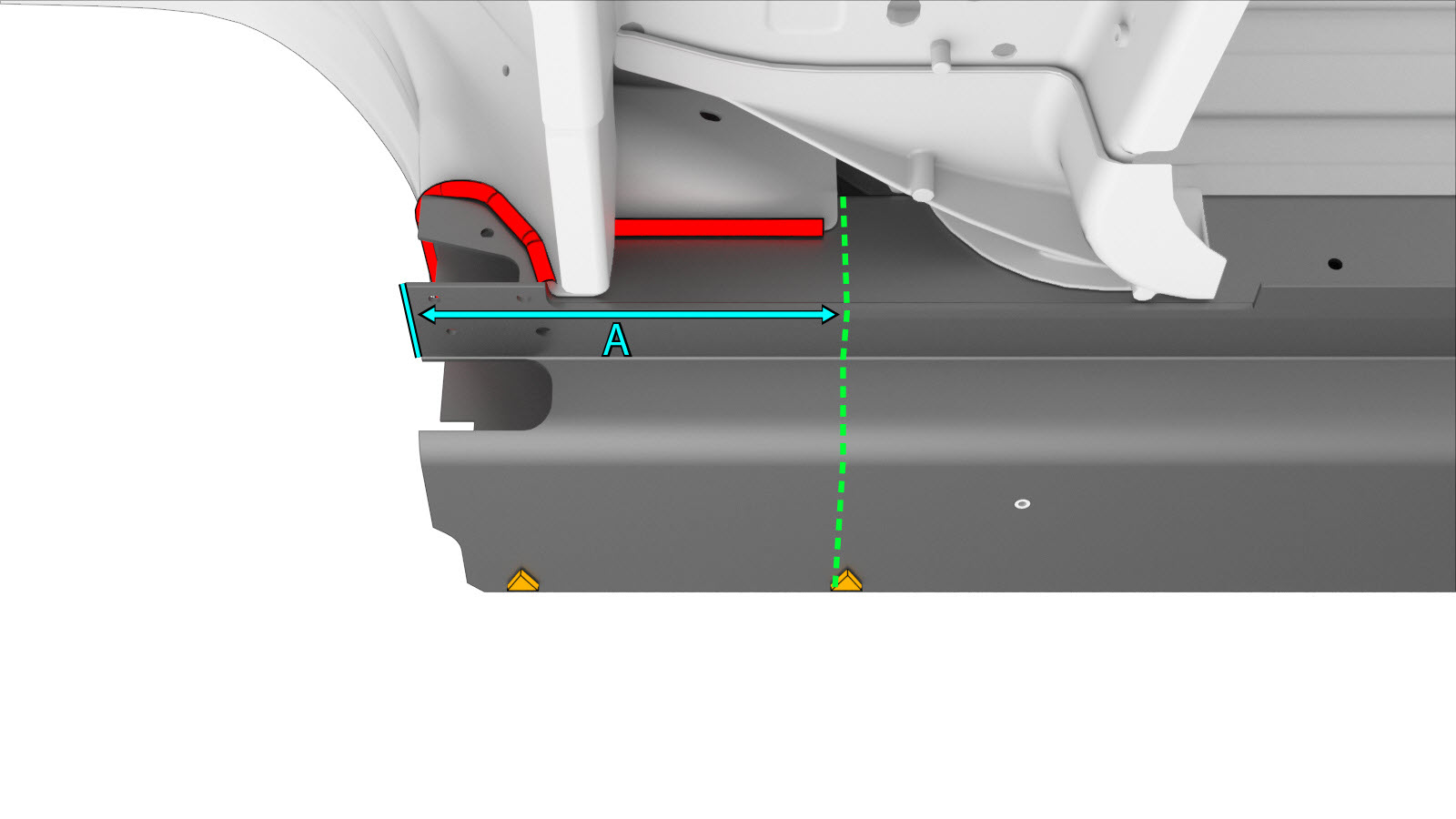

קו חיתוך
קו/נקודת מראה מקום

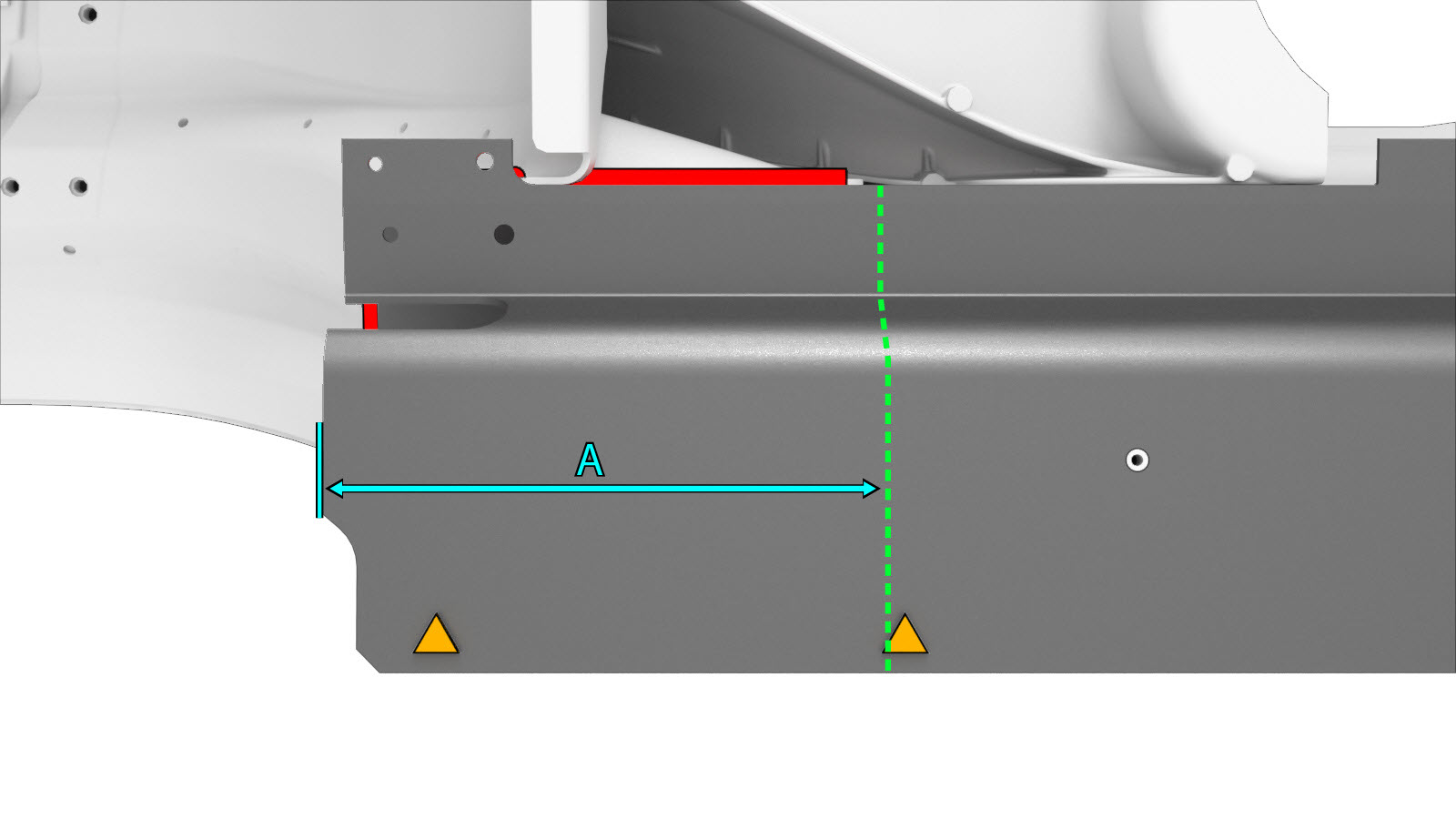

- A = 228 מ"מ.

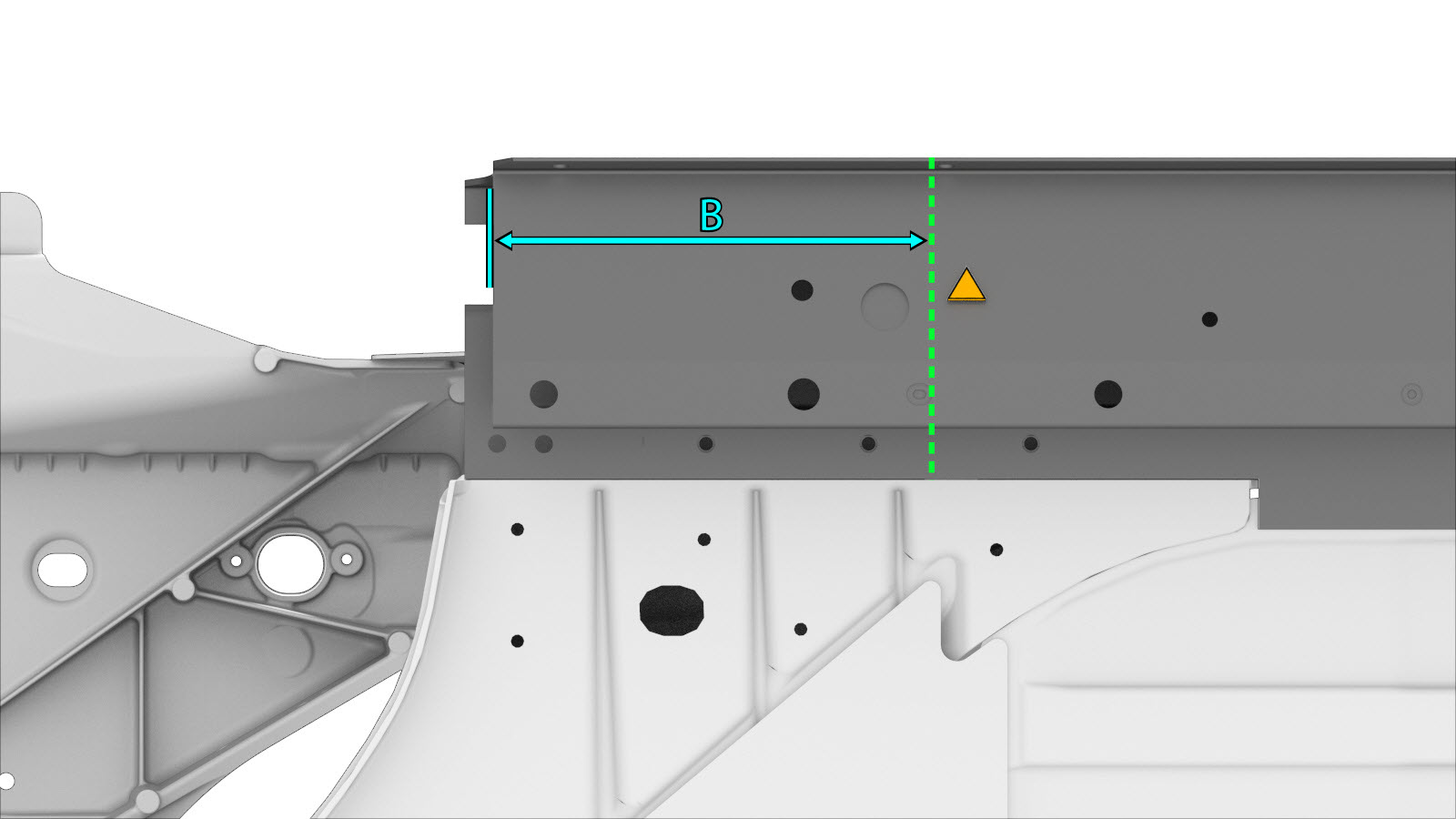

- B = 214 מ"מ.
ריבנט

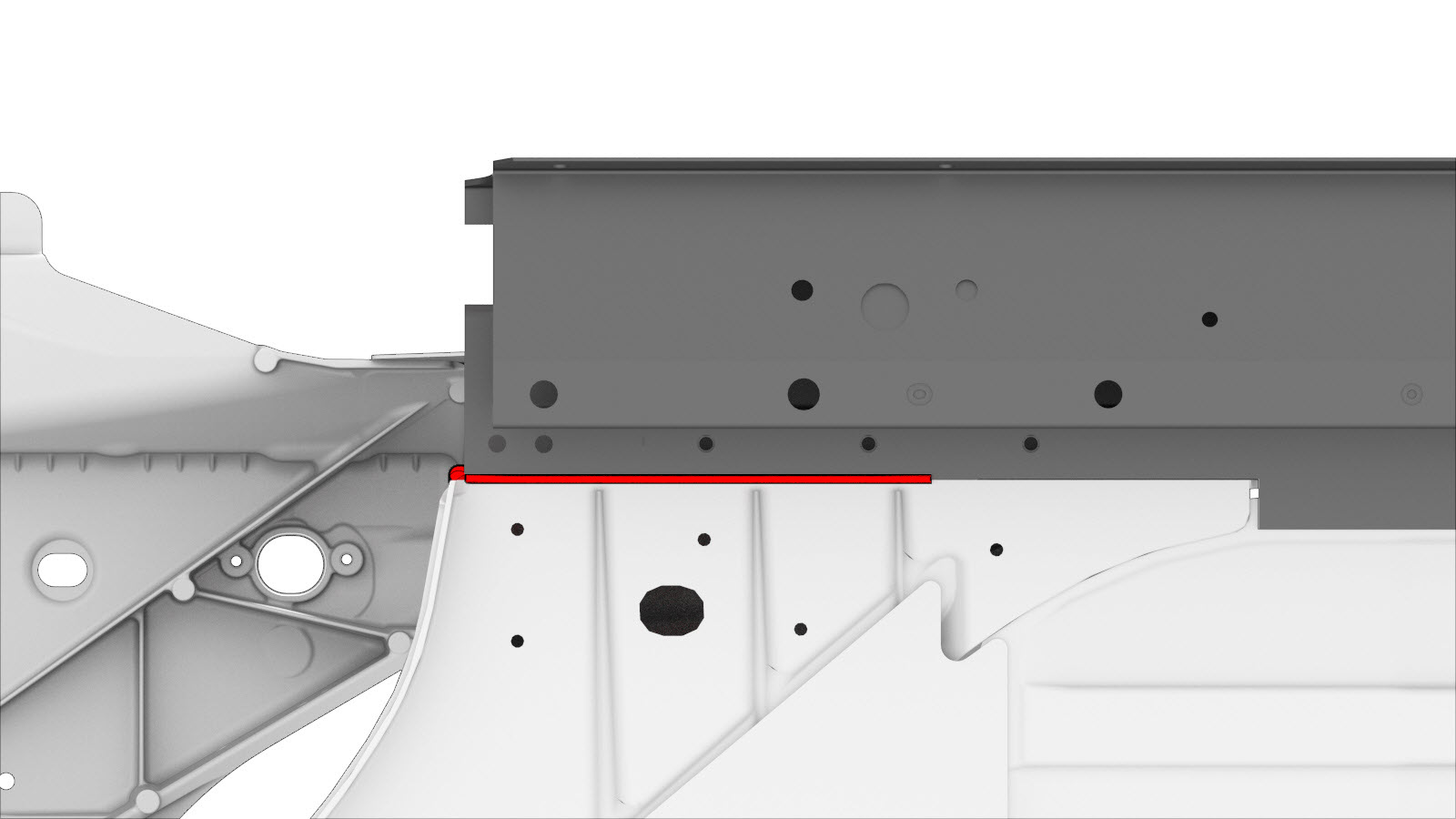

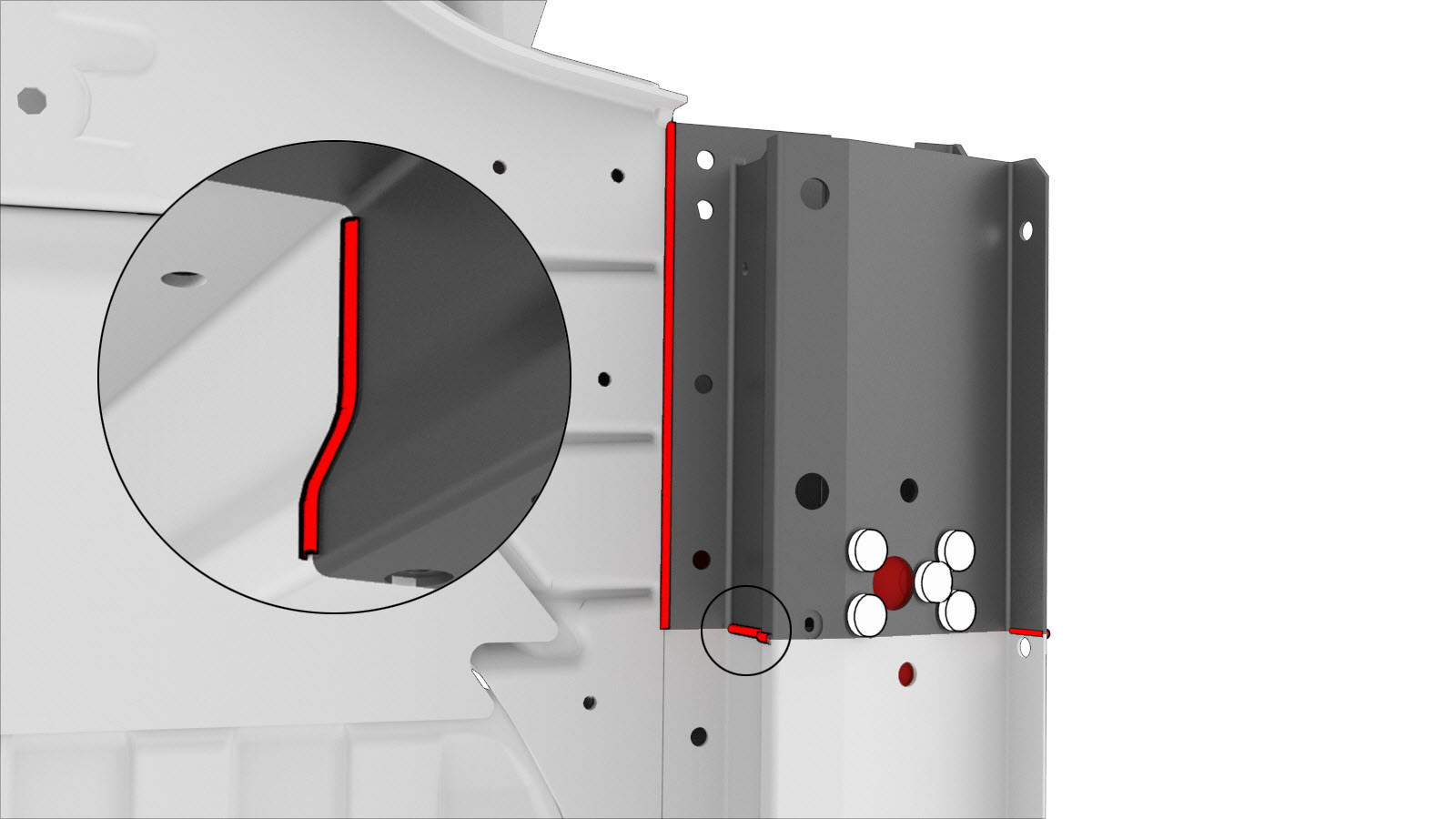

ריתוך GMA
הערהייתכן ויהיה ריתוך נוסף בחלק מכלי הרכב, הסירו את הריתוך כנדרש לתיקון המקטע.
-

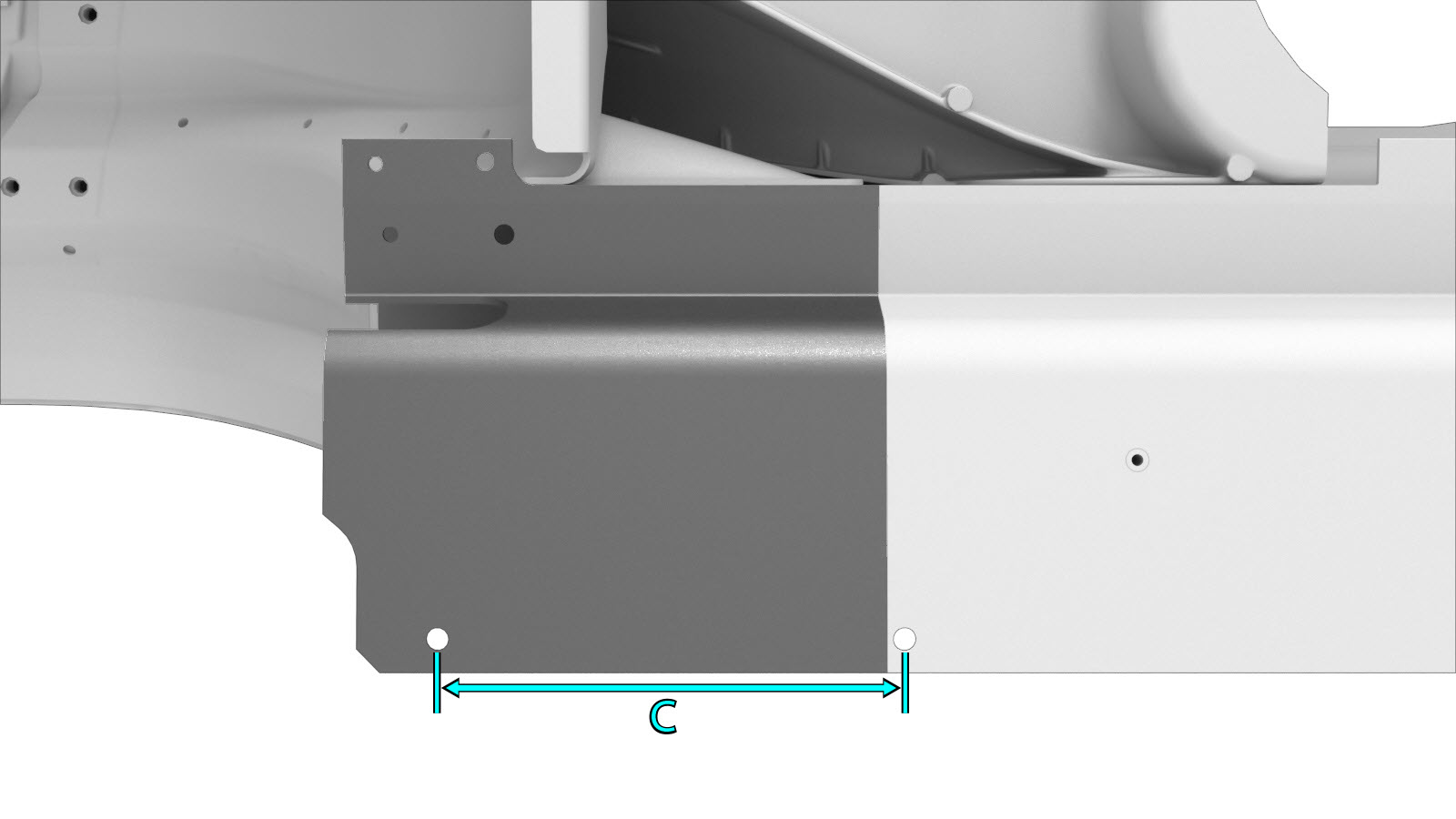

בדקו התאמת הרכיב החדש וחתכו כך שיתאים.
- C = 190 מ"מ.
-

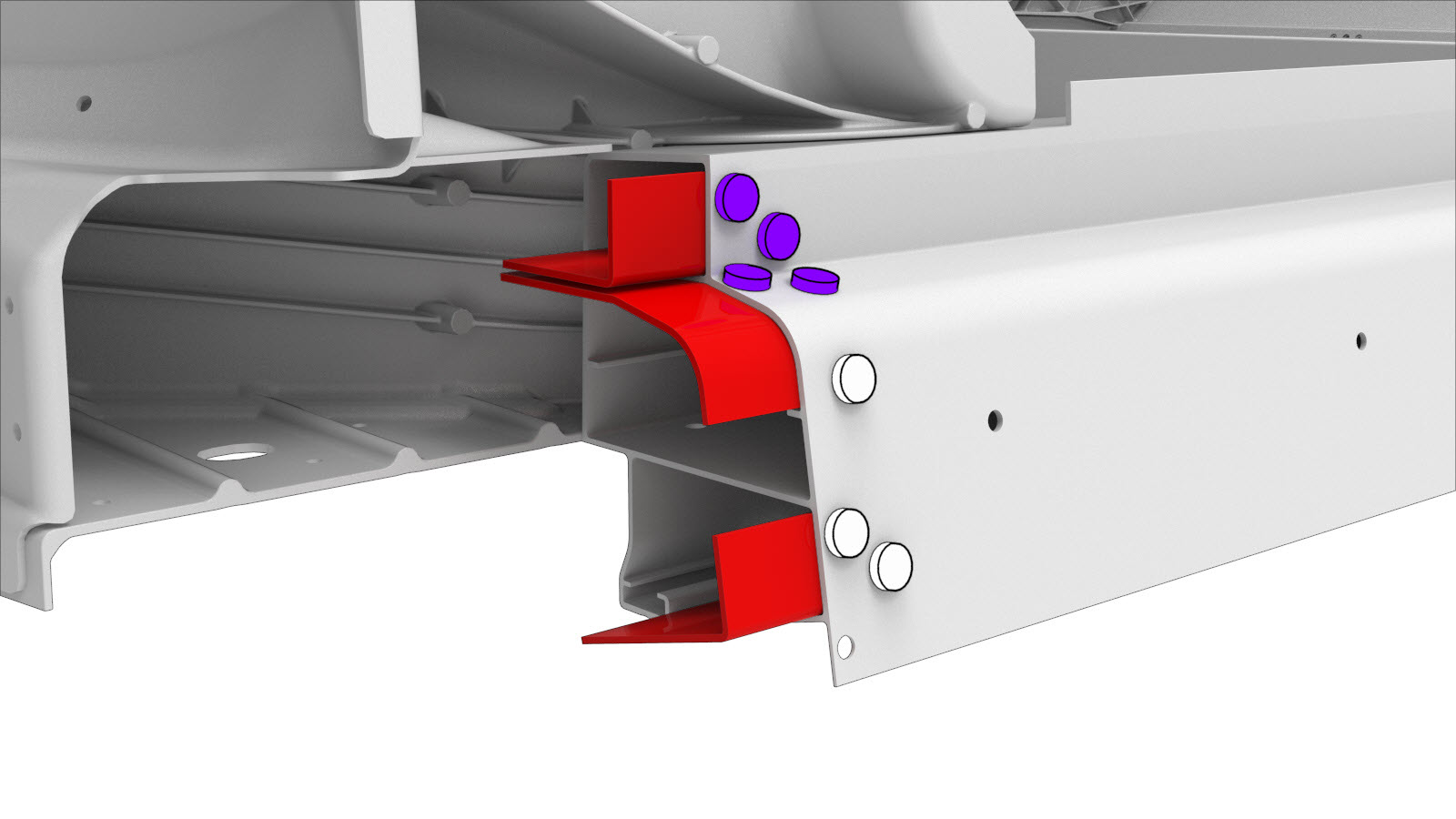

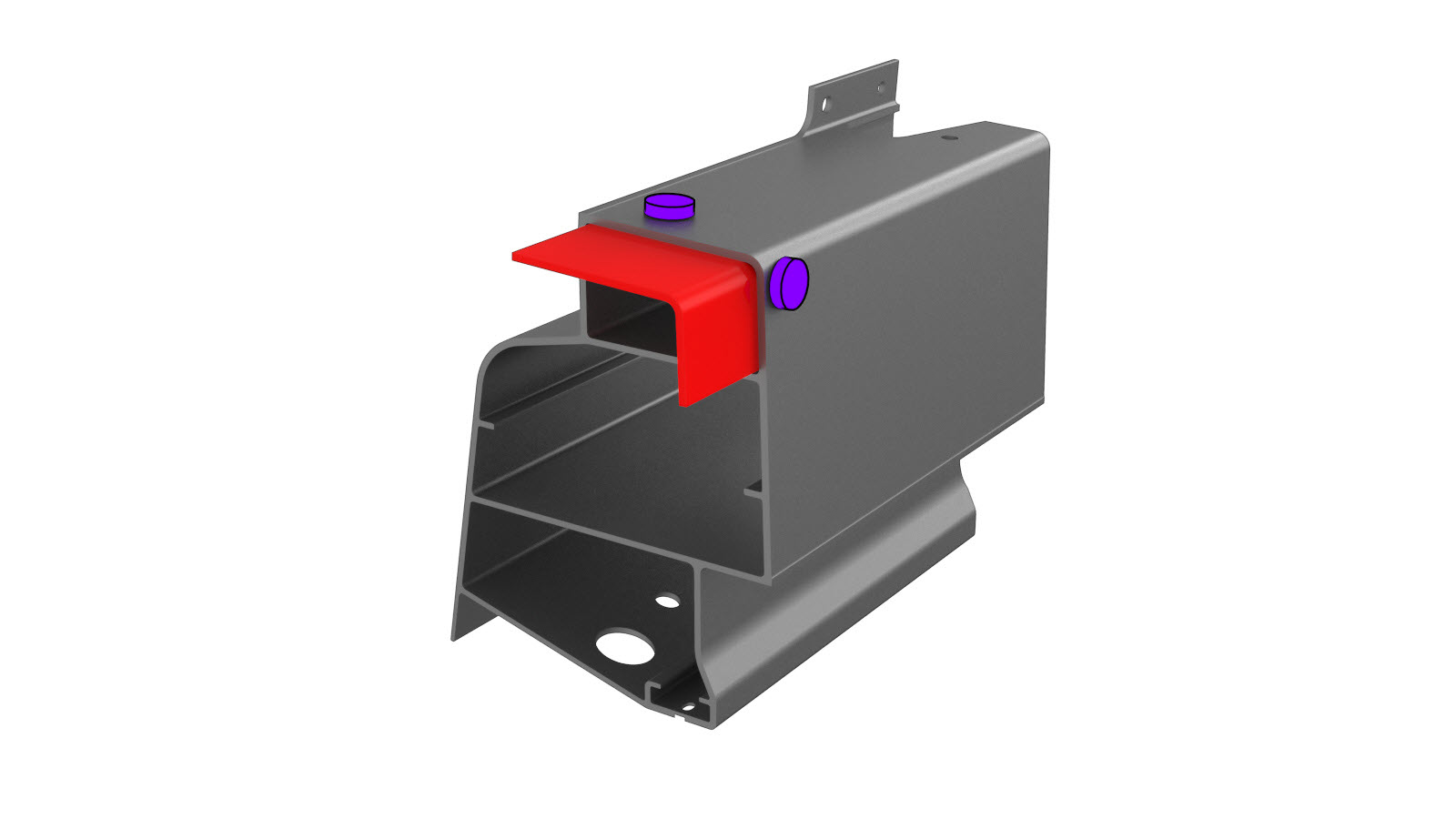

צרו והתקינו את לוחית הגיבוי על רכיב ההחלפה.
הערהחיתכו את לוחית הגיבוי המסופקת ל-90 מ"מ.
או מסמרות נורה מבניות, 6.5 מ"מ
-

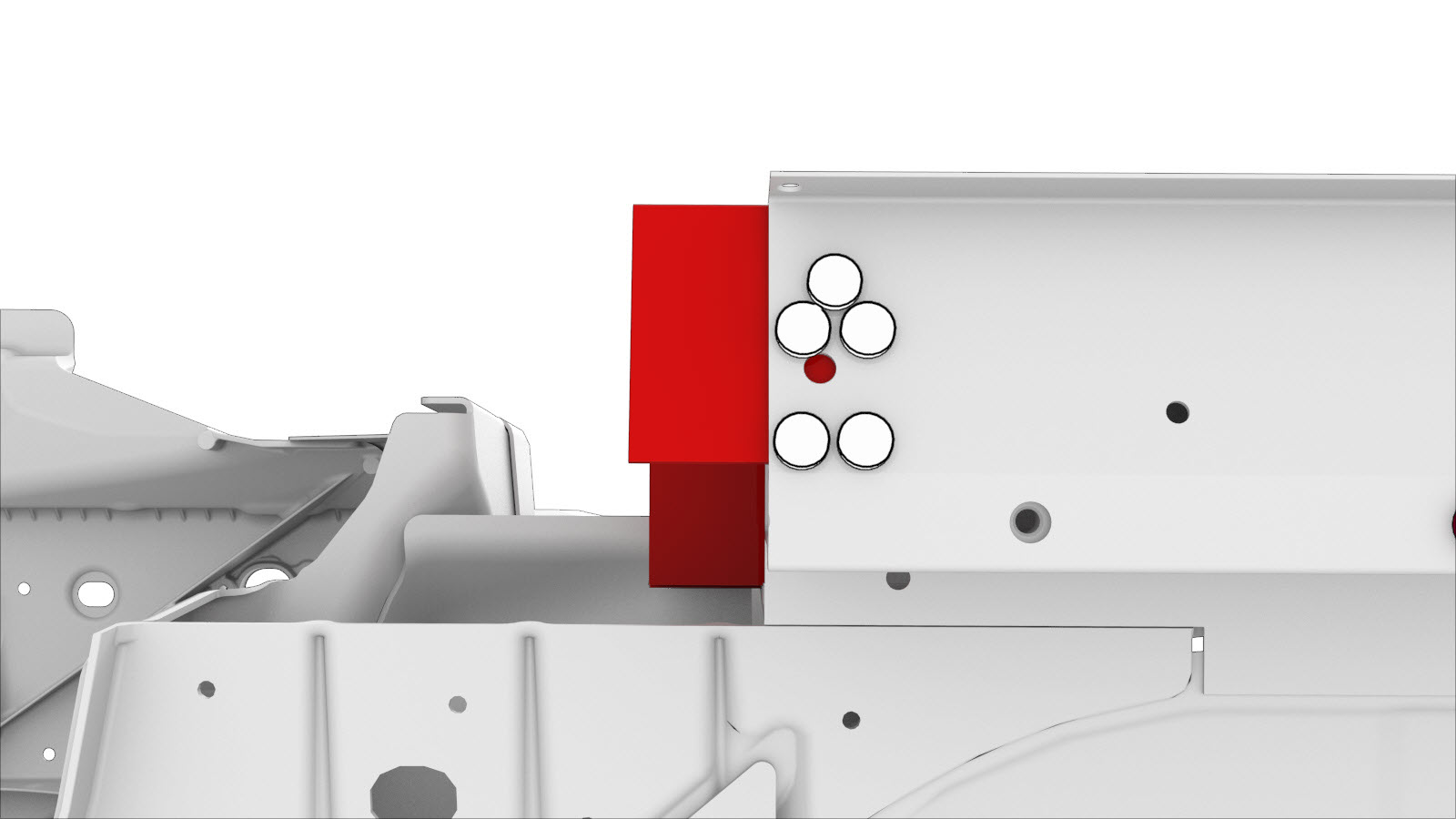

צרו והתקינו לוחיות גיבוי
על גבי הרכב.
הערהחיתכו את לוחיות הגיבוי ל-90 מ"מ. או מסמרות נורה מבניות, 6.5 מ"מ
-
הכינו להתקנה.
- קידחו החוצה את החורים הקיימים אשר יופרעו על ידי לוחיות הגיבוי.

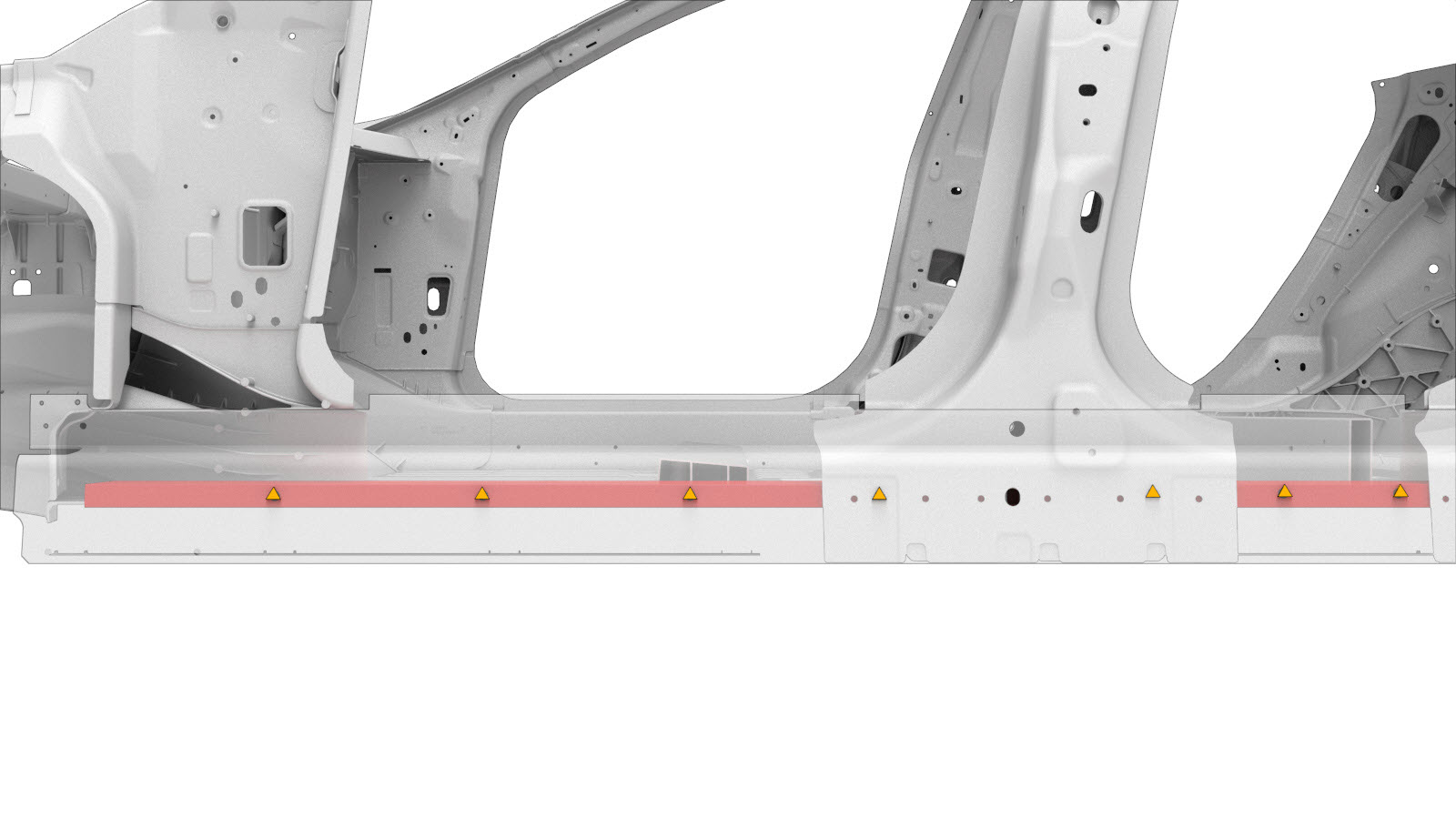

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-

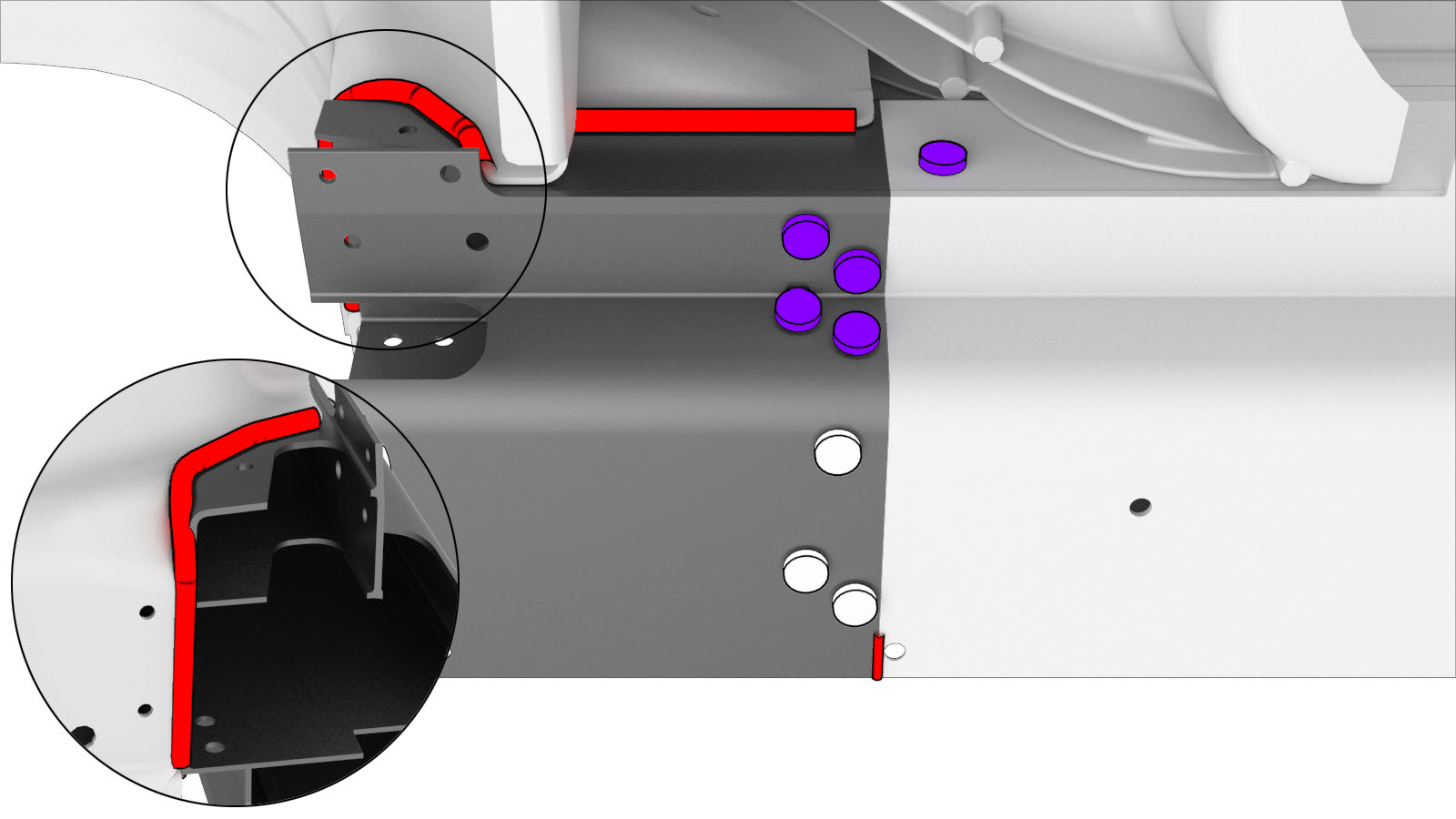

בצעו ריתוך GMA.
הערההשחיזו את הריתוכים על הפלאנג' התחתון, תיבת המומנט למחבר הסוף, והסף האופקי הפנימי עד שהם יהיו חלקים עם הלוחות מסביב. ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
התקינו את הסף הנוסף.
-
התקינו את הריבנטים בסף הנוסף ומקטע הסף הקדמי.
ריבנט
-
התקינו את סרט אום הסף.
-
התקינו את ה-לוחית תיבת מומנט.
-
התקינו את ה-חיזוק הארכה חיצונית של מסילת מסגרת קדמית.
-
התקינו את ה-הארכת בית ההגה.
-
התקינו את החלק של מכלול Hinge Pillar אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
