סקין לחיפוי מרכב חיצוני - רכבים עם שקע טעינה סיני

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות
1 ASSEMBLY - QUARTER OUTER CHINA GB CHARGE PORT (סקין לחיפוי מרכב חיצוני - רכבים עם שקע טעינה סיני)
2 Instapak (מארז קצף מתרחב) מספר חלק של Tesla‏ 1046403-00-A.
1 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
8 מסמרת נורה מבנית, 6.5 מ"מ
10 מסמרת 4.8 מ"מ
32 מסמרת משוקעת ראש, 4.8 מ"מ קצר
18 מסמרת Flow Form S08
3 מסמרת Flow Form S18
1 מסמרת Flow Form S28
1 מסמרת Flow Form S38

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תיאורי מקטע סקין לחיפוי מרכב חיצוני

חיתוך סקין לחיפוי מרכב חיצוני

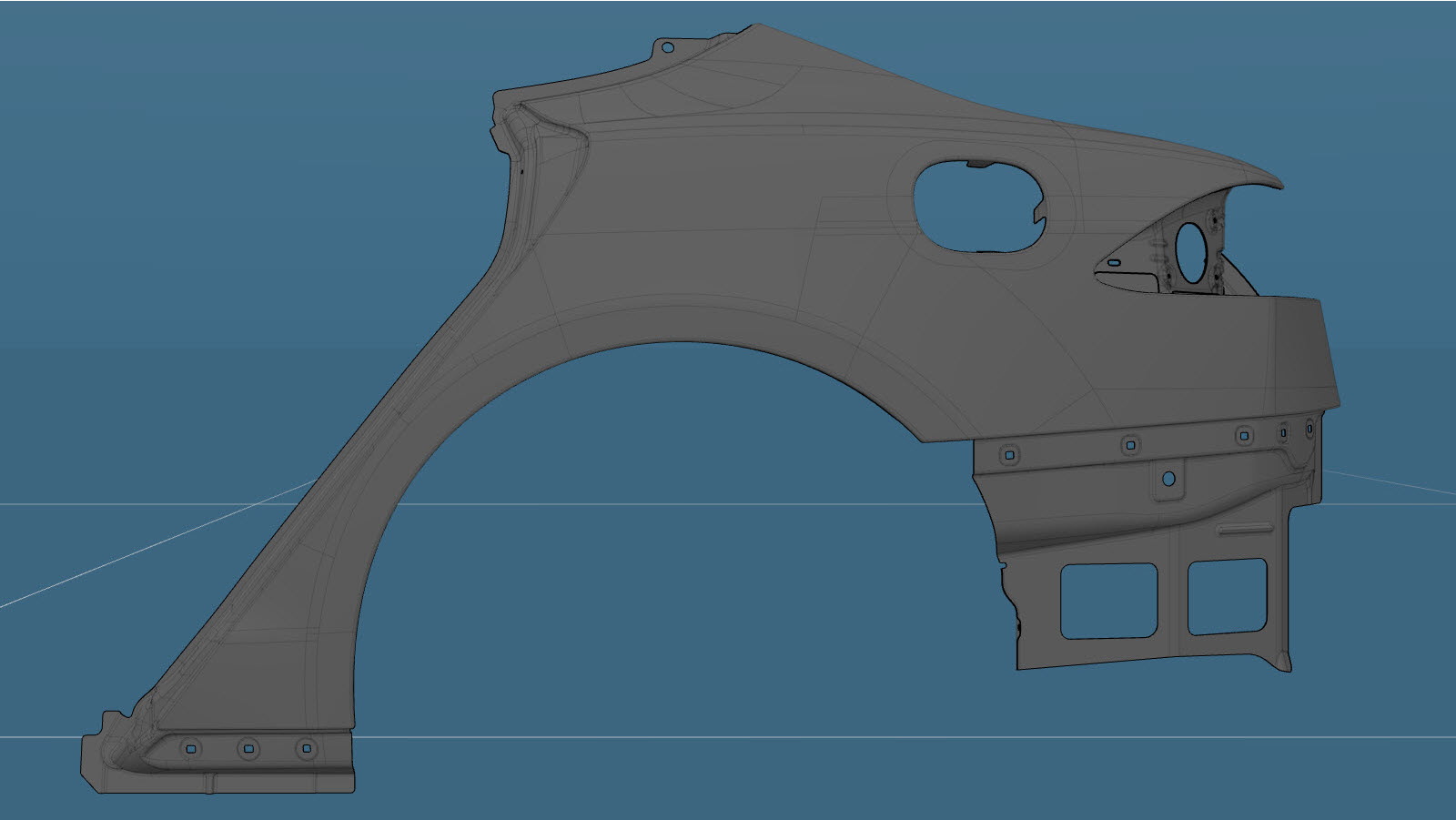

הסקין לחיפוי מרכב חיצוני (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד:

לחילופין, במקום להחליף את חיזוק קורת C-Pillar כולה, החלק התחתון של סקין לחיפוי מרכב חיצוני ניתן להחלפה באמצעות קו החיתוך המתואר במסמך זה.

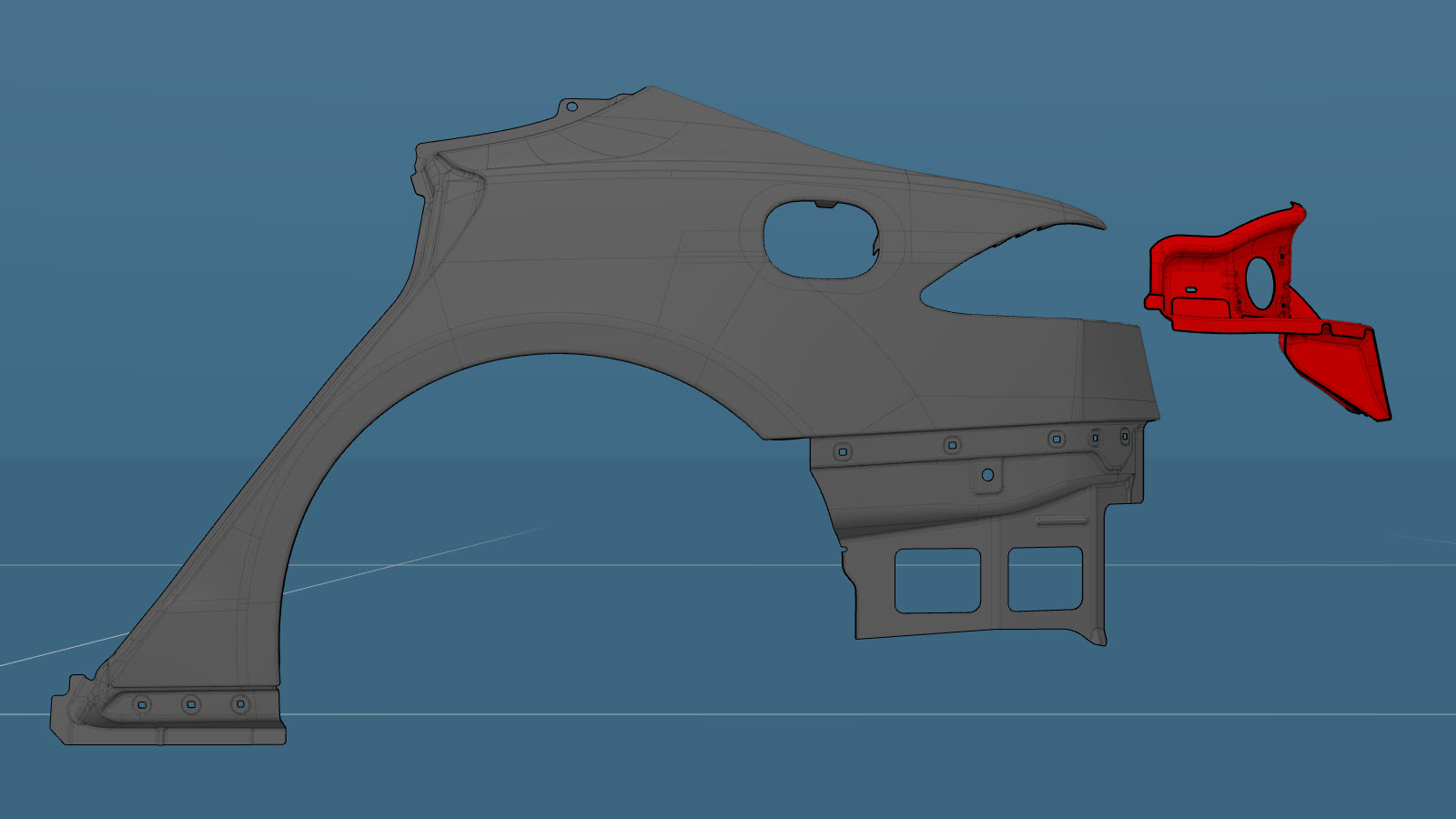

מקטעי סקין לחיפוי מרכב חיצוני



תיאורי מקטע סקין לחיפוי מרכב חיצוני

מקטע תחתון

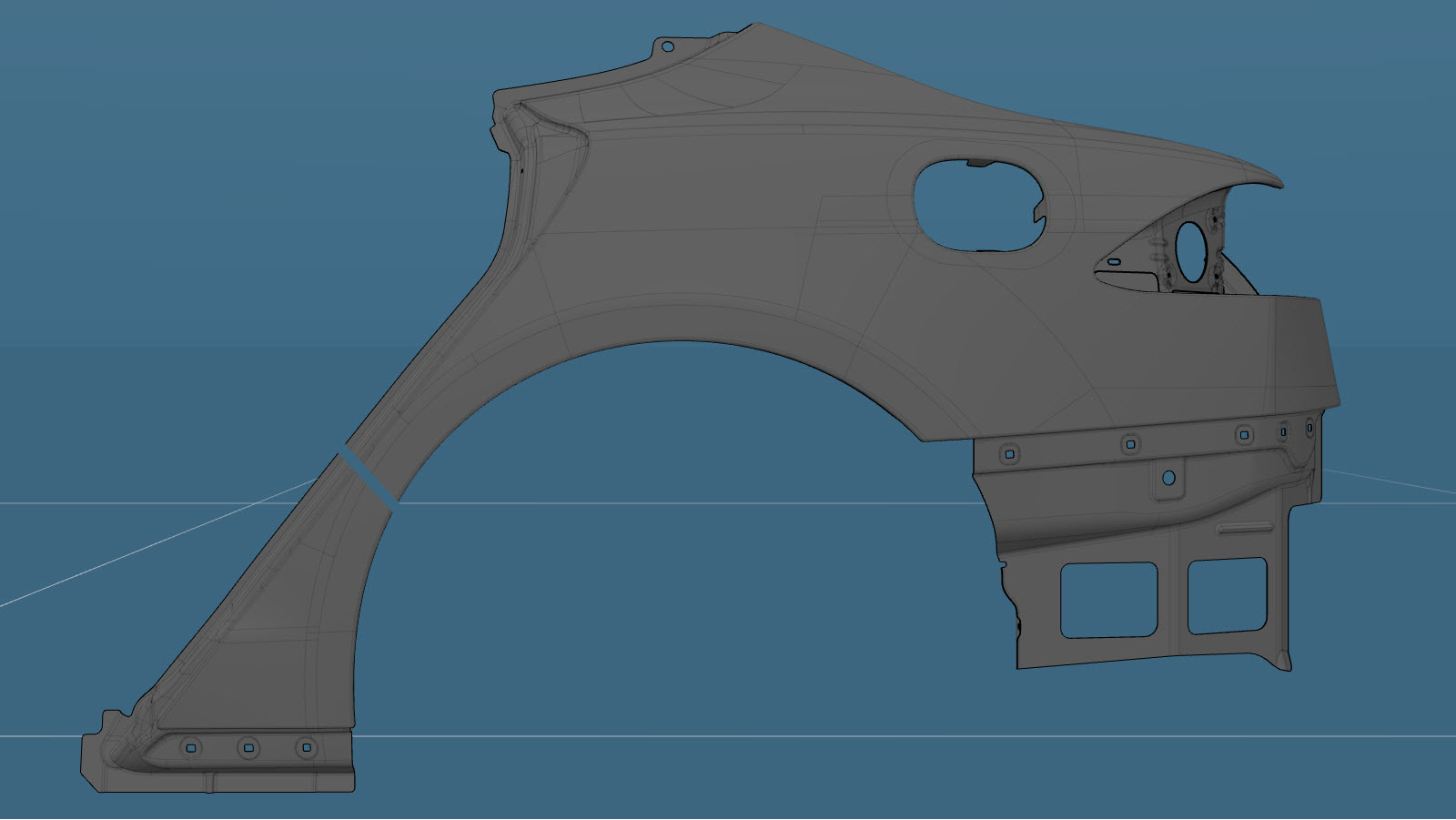

קו חיתוך

קו/נקודת מראה מקום

  • A = 264 mm.
  • B = 420 mm.
Informational PurposesAn informational icon, calling your attention
הערה
צרו לוחית גיבוי מהחלק שנותר מהרכיב החדש, והתקינו אותו כפי שמצוין.

ריתוך GMA

או ריתוכי מגופה אלומיניום

תהליך התיקון

  1. הסירו כל רכיב לא הכרחי ממכלולי שירות.
  2. הפרידו את אוגן קשת הגלגל האחורי.

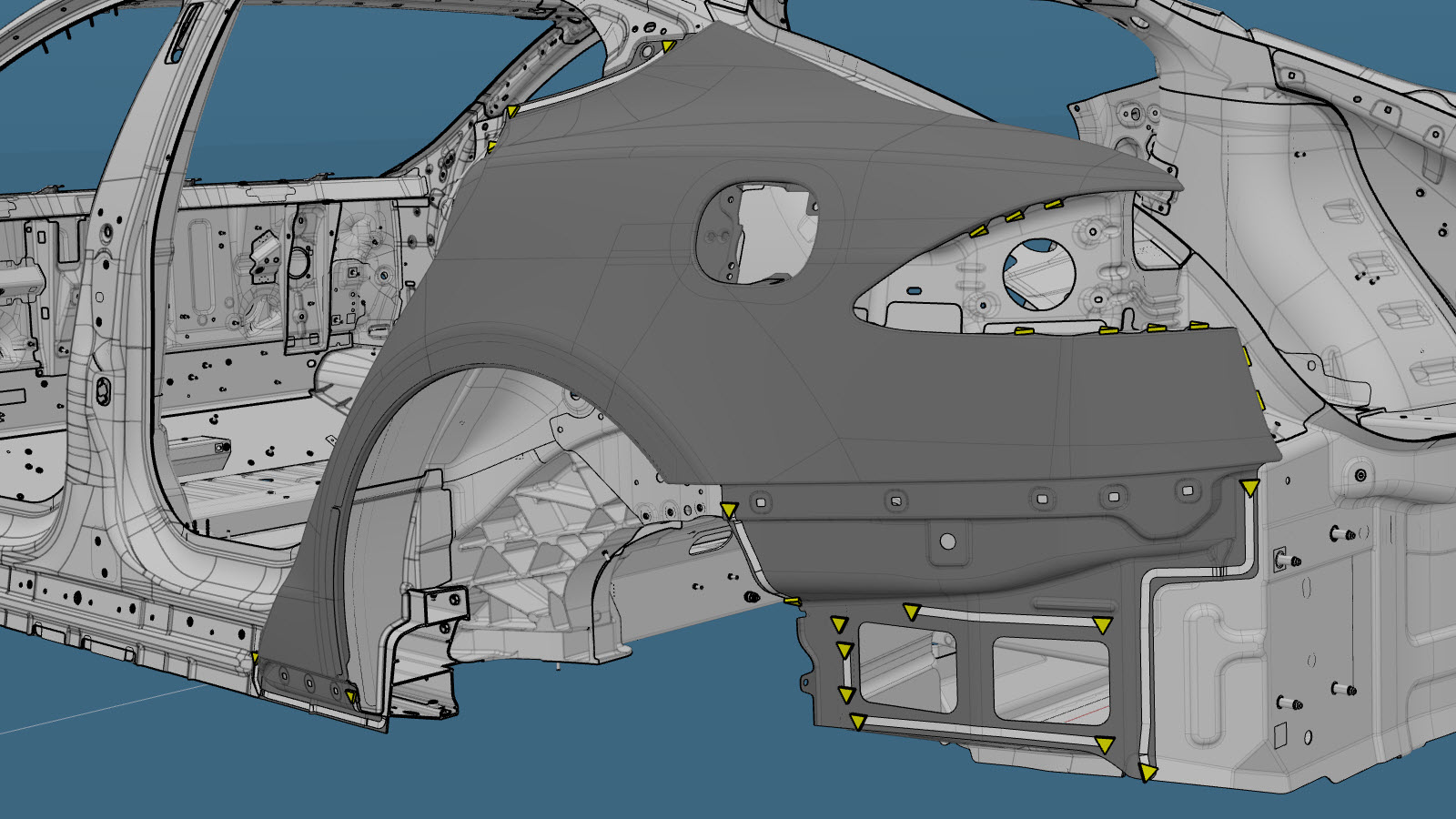

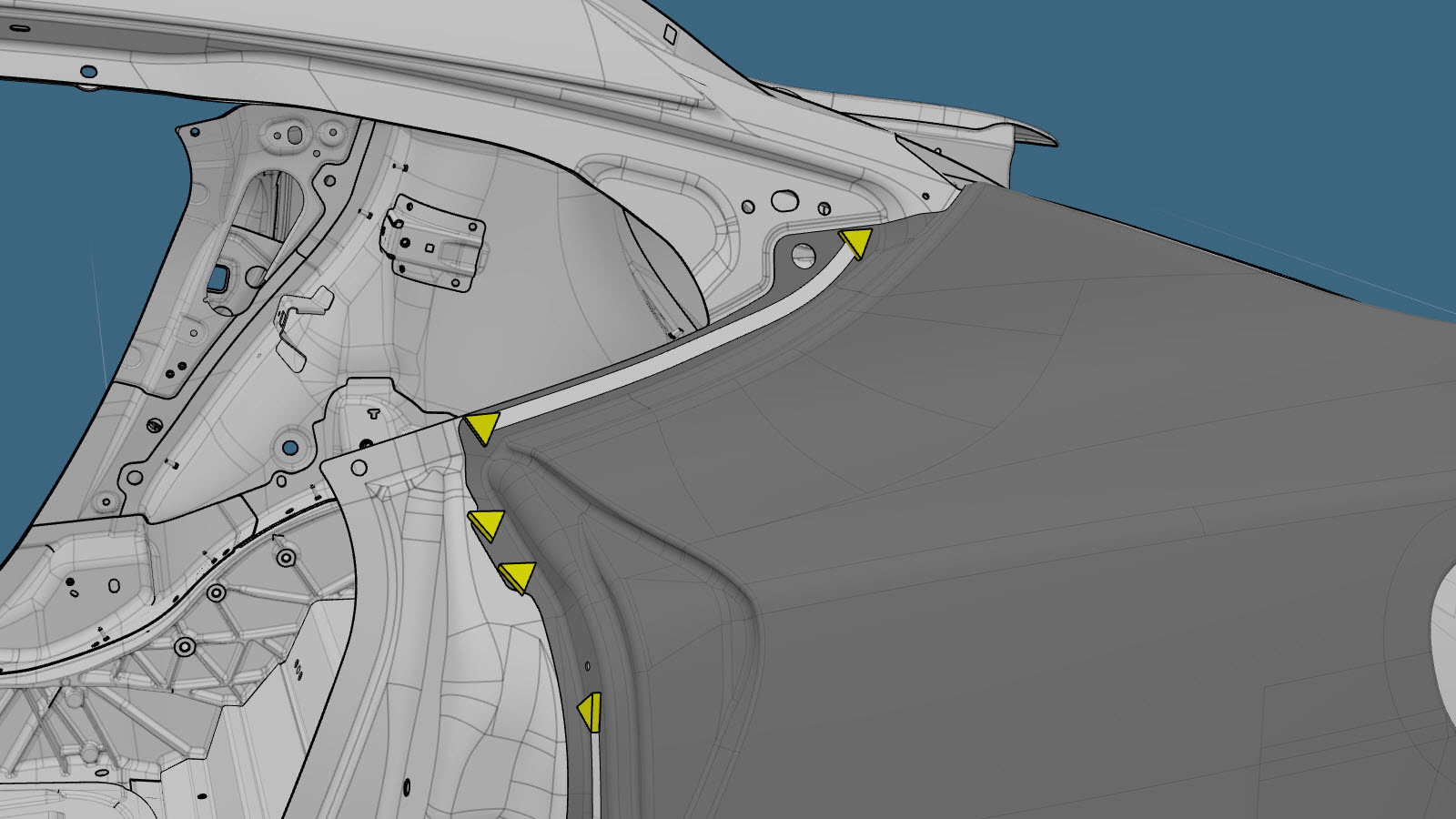

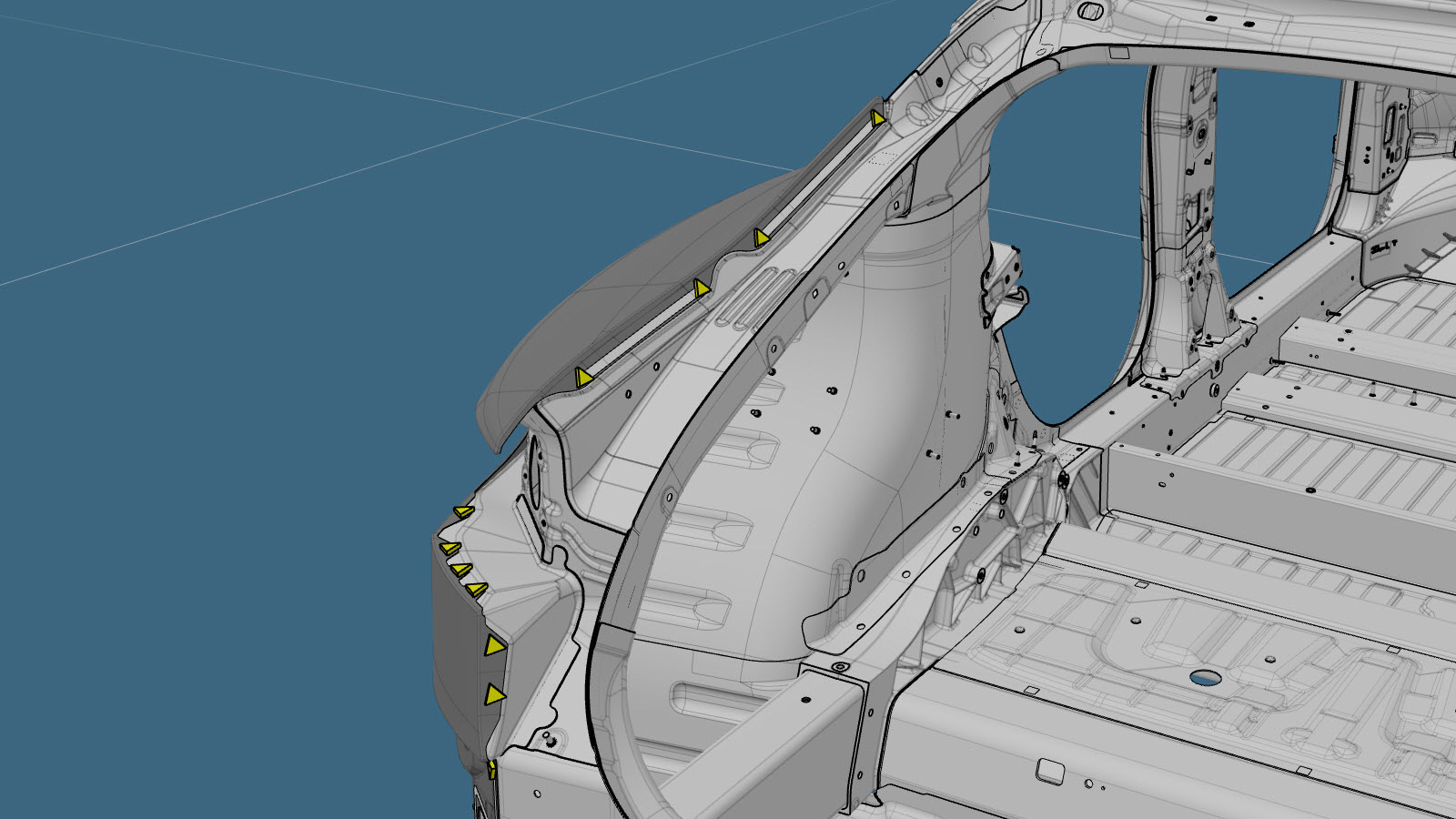

  3. הסירו את הרכיב המקורי.
    Informational PurposesAn informational icon, calling your attention
    הערה
    אם אתם מחליפים רק מקטע של חיפוי מרכב אחורי: הסירו רק את המהדקים במקטע המוסר.

    או ריתוכי נקודה של המפעל

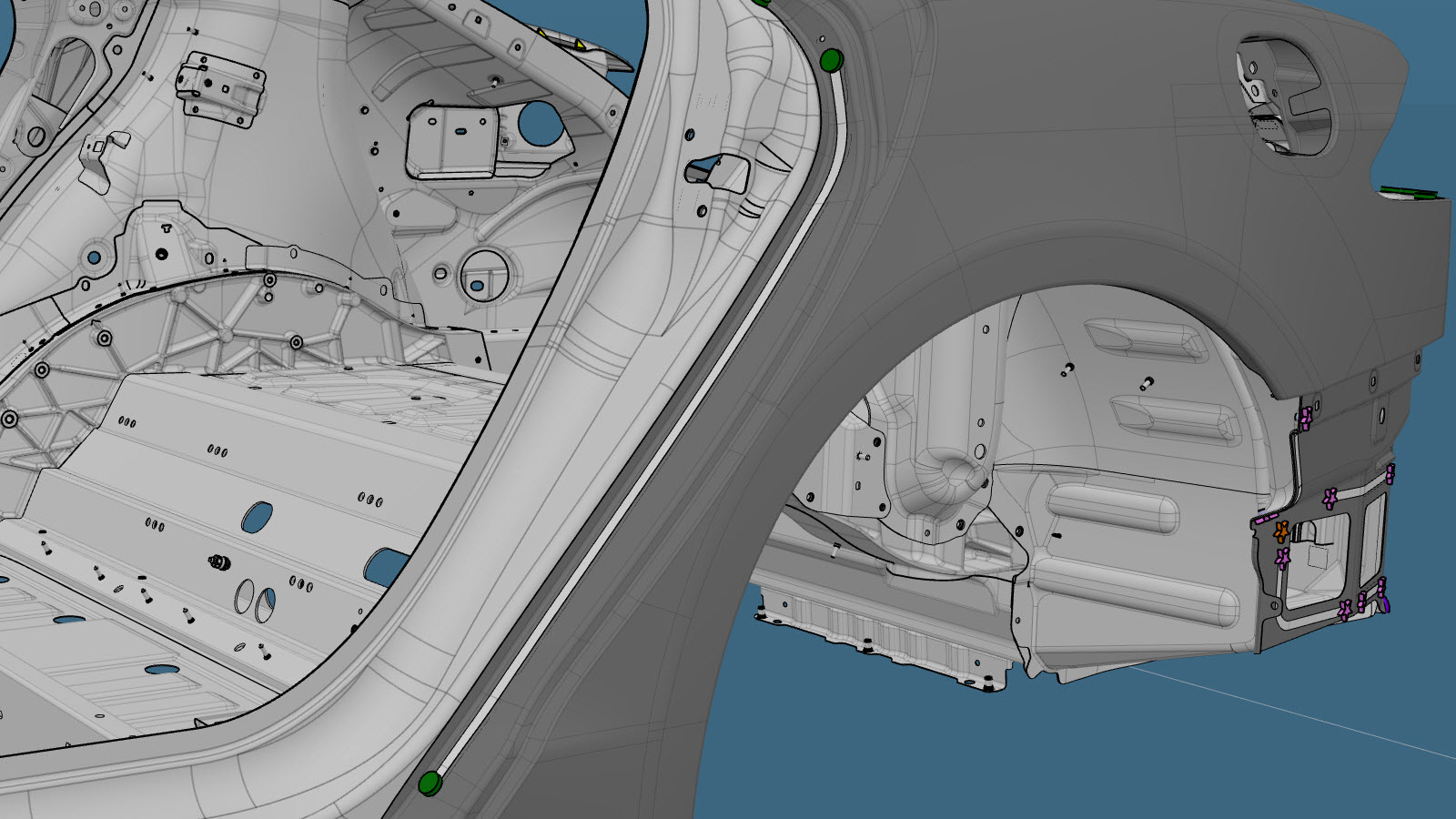

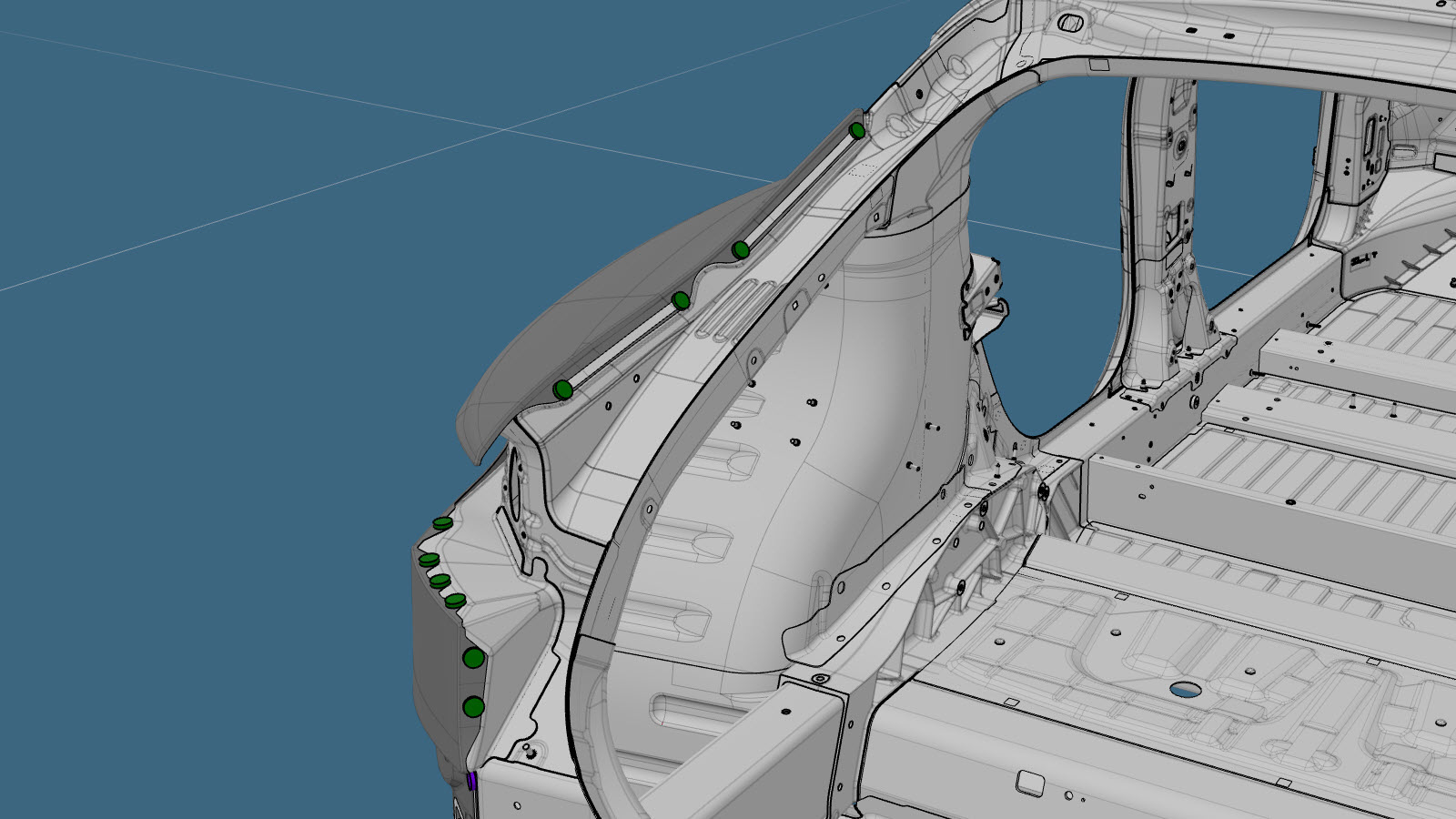

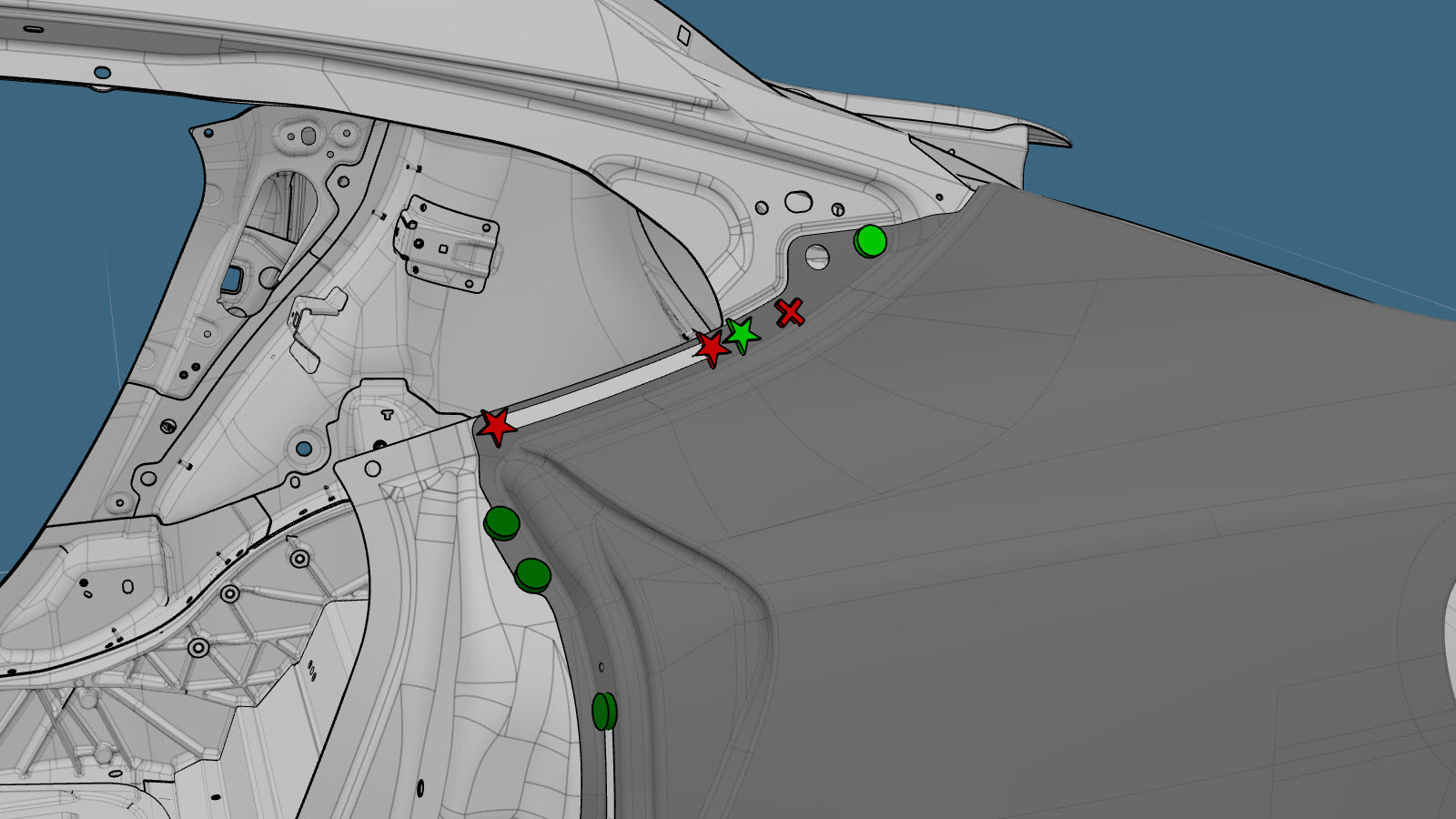

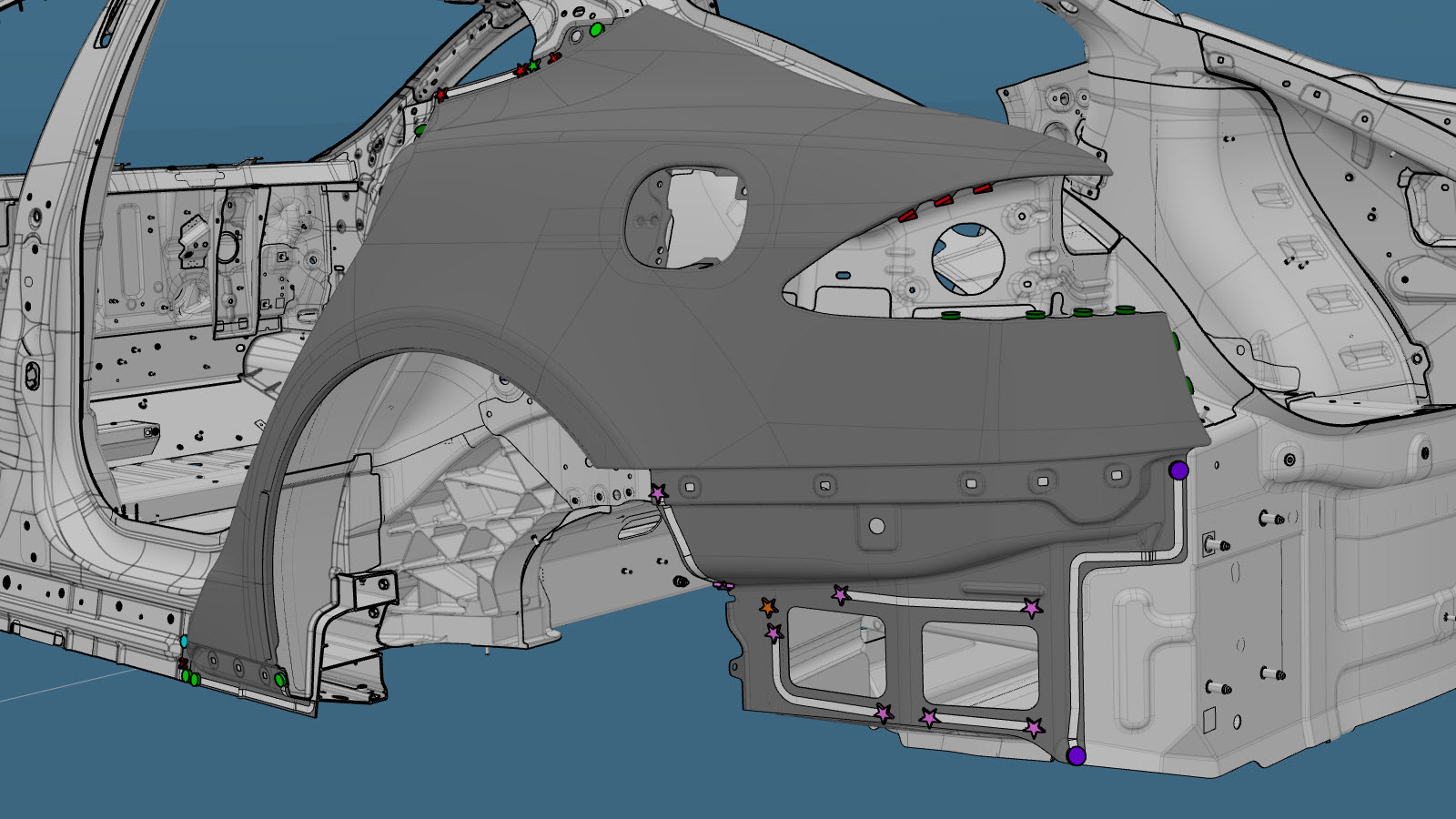

  4. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

    או מסמרות נורה מבניות, 6.5 מ"מ

    או מסמרות משוקעות ראש, 4.8 מ"מ קצר

    או מסמרות, 4.8 מ"מ

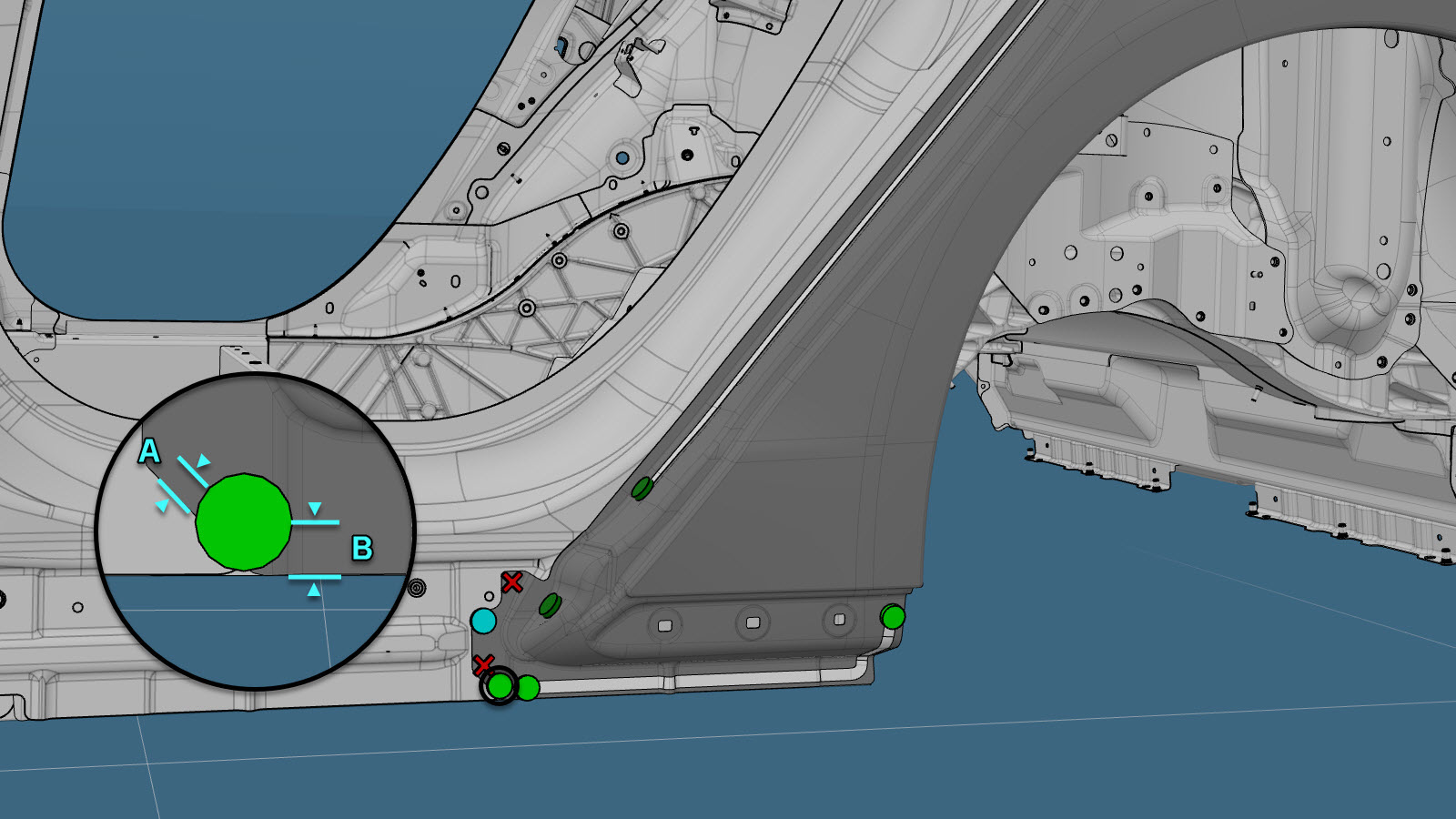

    • A‏ = 5 מ"מ.
    • B‏ = 13 מ"מ.

    או מסמרות Flow Form, S08

    או מסמרות Flow Form, S18

    או מסמרות Flow Form, S28

    או מסמרות Flow Form, S38

  5. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  6. התקינו את הרכיב או הרכיבים החדשים.
  7. קפלו את אוגן קשת הגלגל.

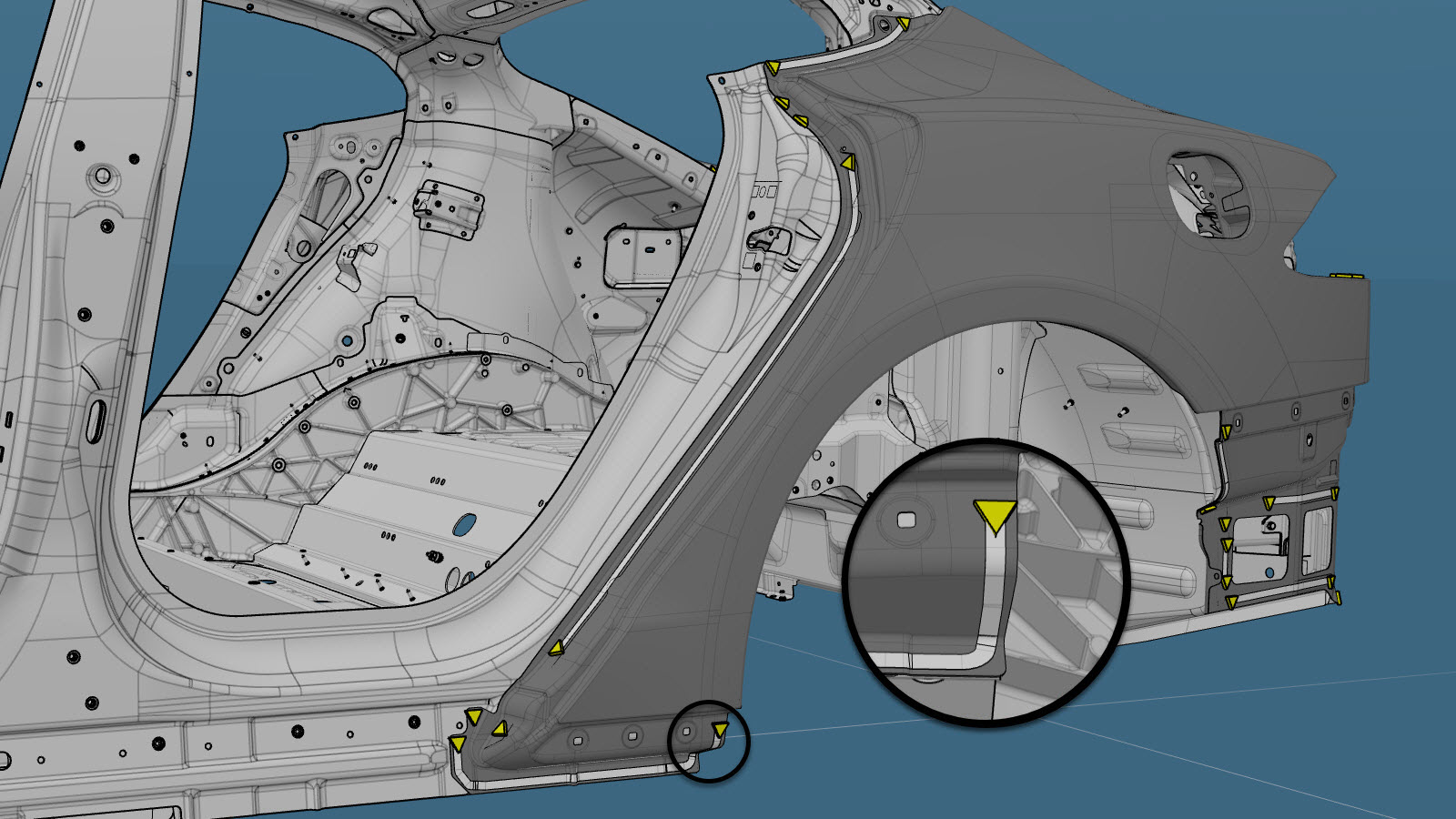

  8. אם אתם מחליפים מקטע של סקין לחיפוי מרכב חיצוני: בצעו ריתוך GMA.
    או ריתוכי מגופה אלומיניום

    ריתוך GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    זהירות
    אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
    Informational PurposesAn informational icon, calling your attention
    הערה
    לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
  9. התקינו את ה-Instapaks.
    התקינו Instapak בחור בין סקין לחיפוי מרכב חיצוני וחיזוק קורת C-Pillar.
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
