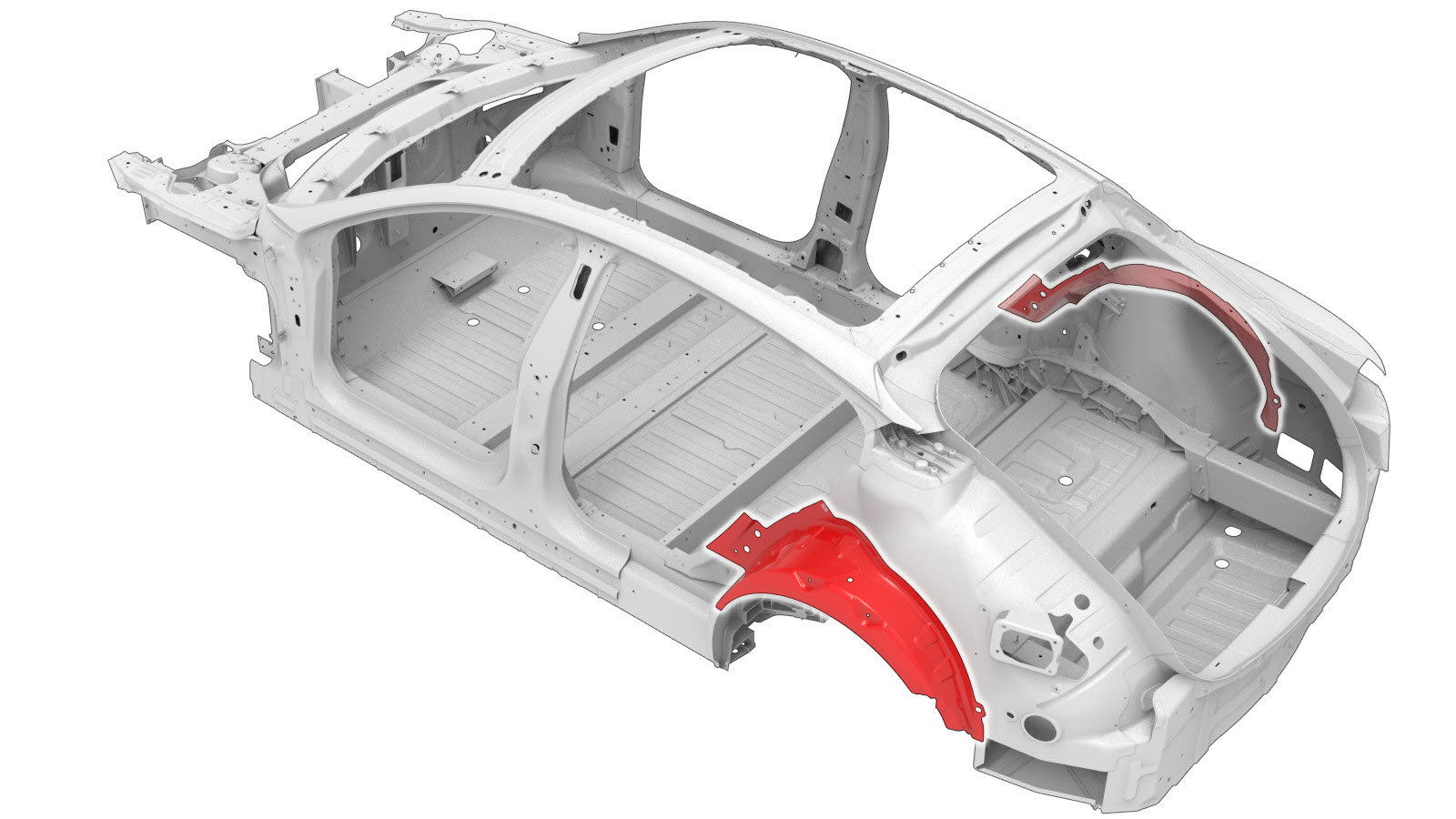

בית ההגה חיצוני (שלם)

נתוני תיקון

המקטע תהליך התיקון בהליך זה כולל את המידע הנדרש להחלפה של בית ההגה חיצוני בשלמותו. אם מבצעים החלפה של המקטע האחורי של בית ההגה חיצוני (לא מכלול בית ההגה חיצוני בשלמותו), יש להשתמש בהליך בית הגה חיצוני (חיתוך) - רכבים שאינם עם שקע טעינה סיני.
סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.

רשימת חלקים


כמות	תיאור	תמונה / הערות

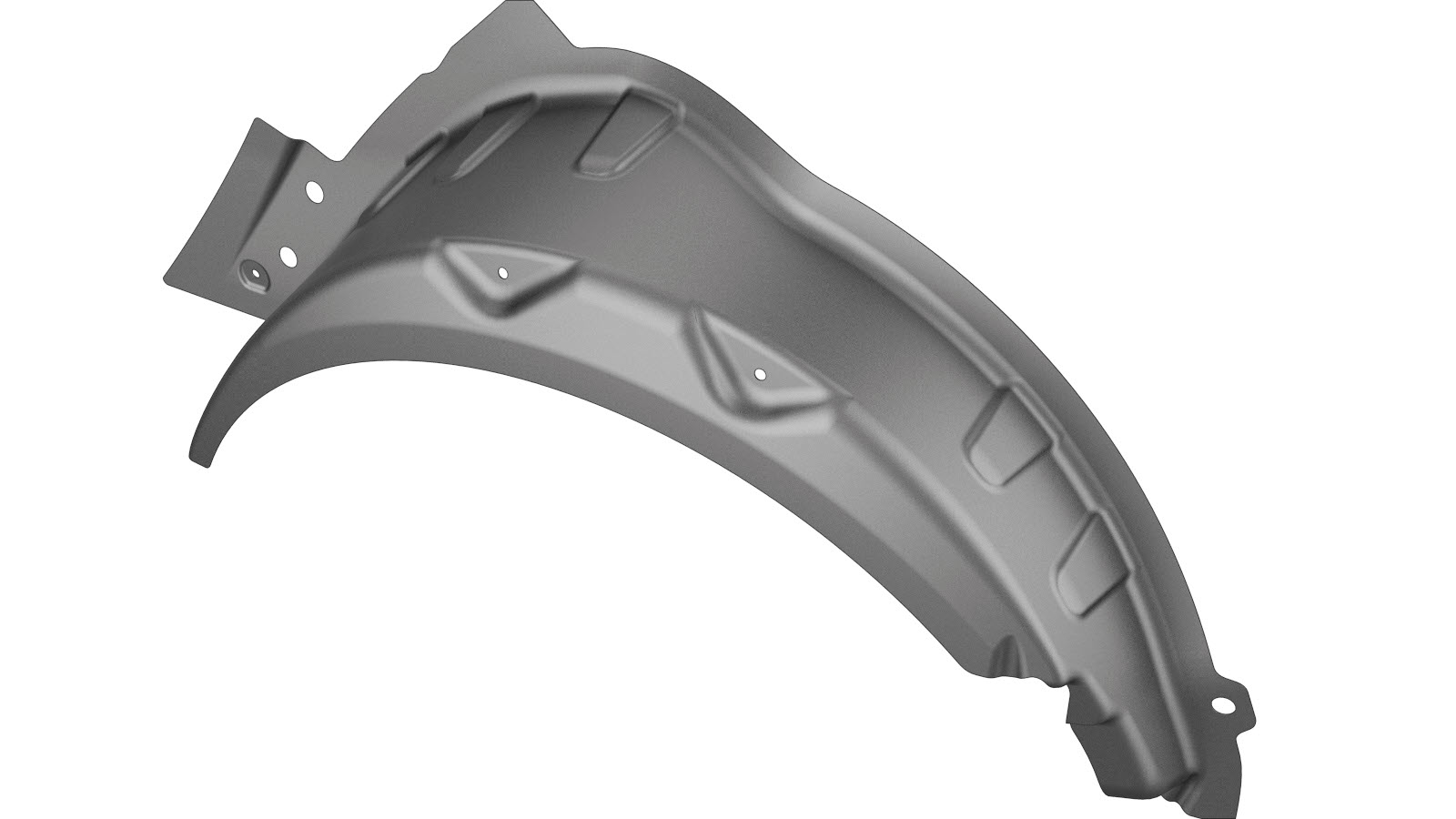

1	WHEEL-ARCH OUTER PANEL (בית ההגה חיצוני)
15	מסמרת נורה מבנית, 6.5 מ"מ
6	SPR, 5x5
1	SPR, 5x6 H2

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

הסירו את ה-חיזוק קורת C-Pillar.

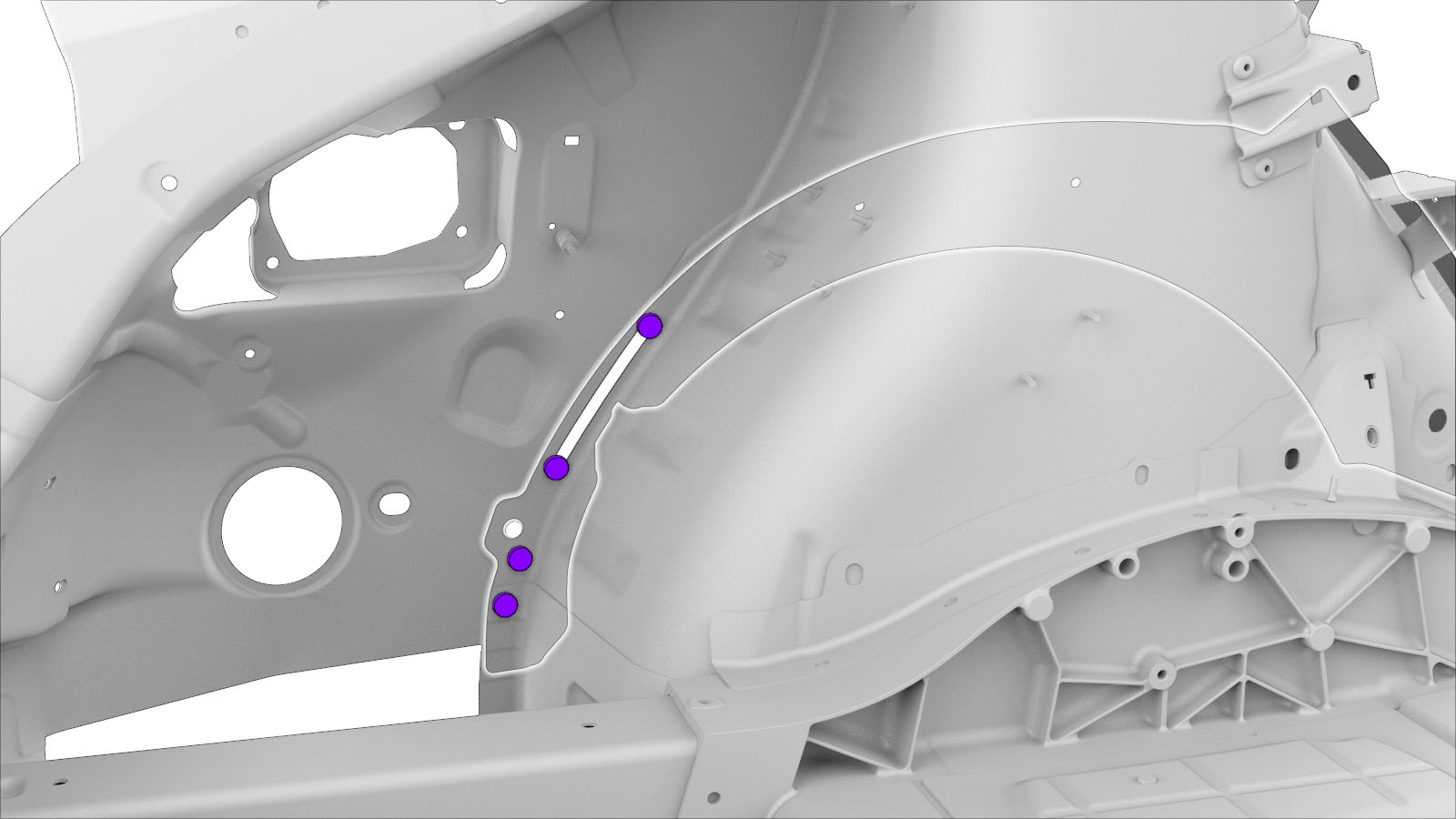

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל

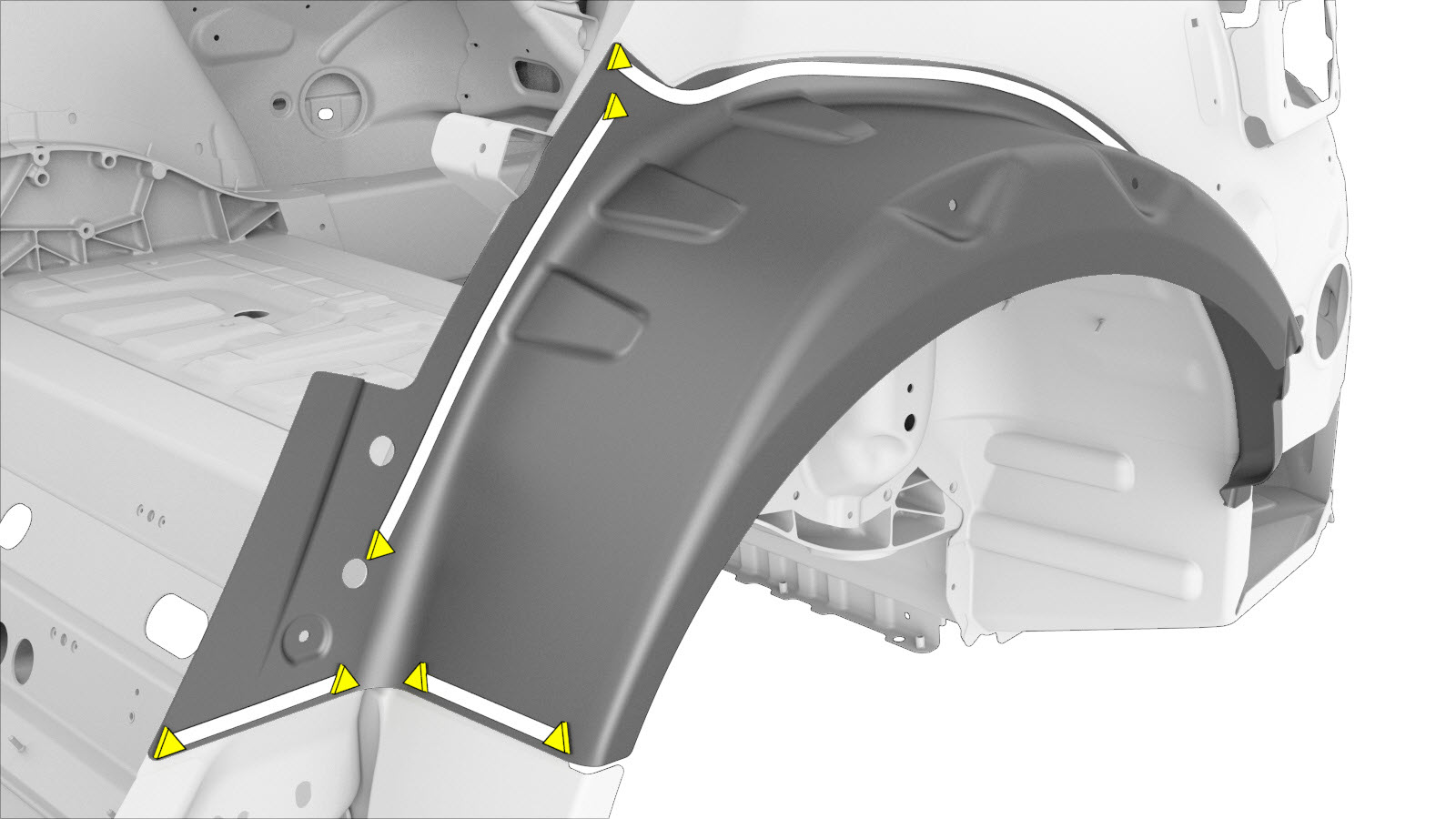

ריתוך GMA

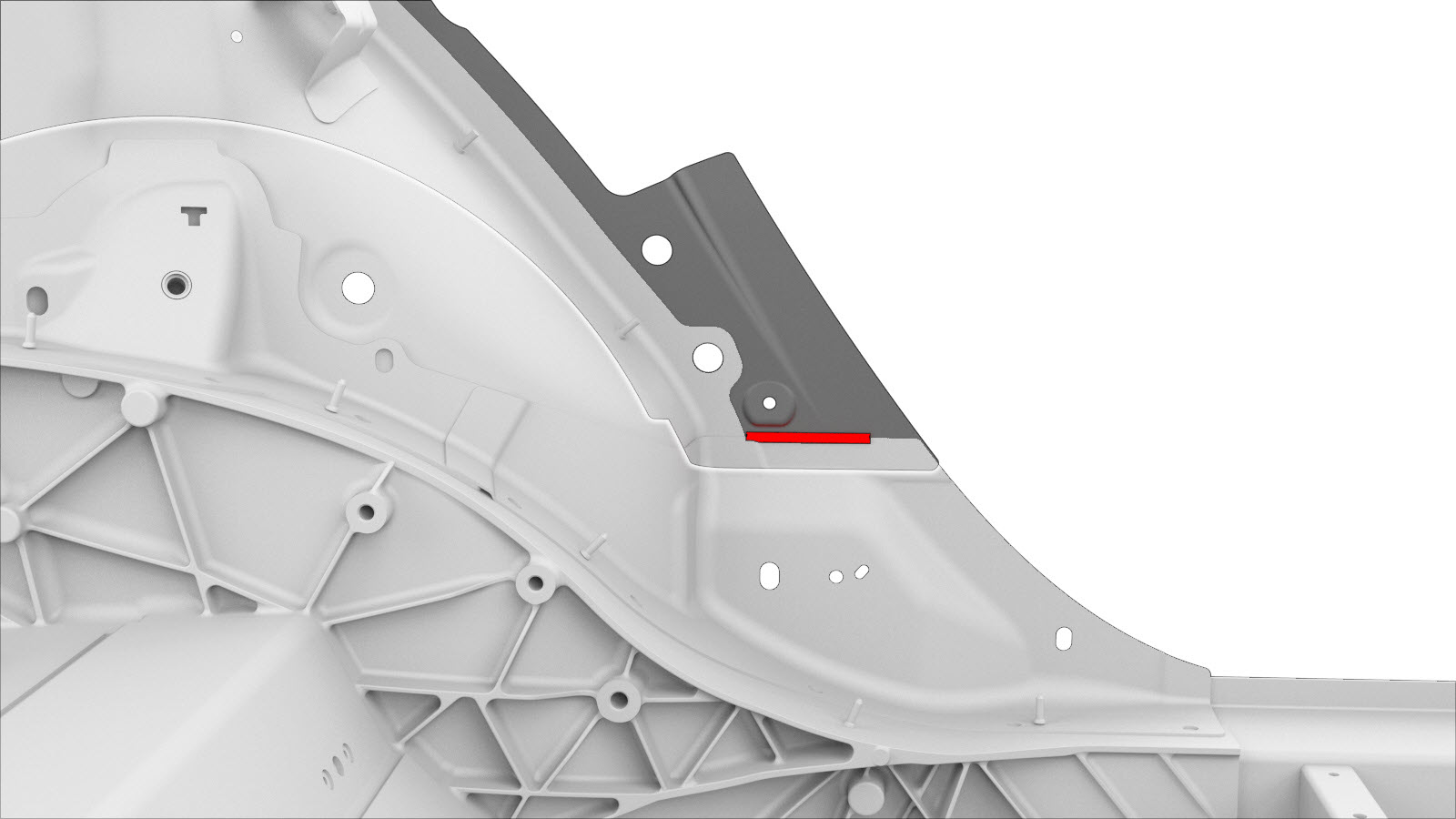

הכינו להתקנה.

הערה

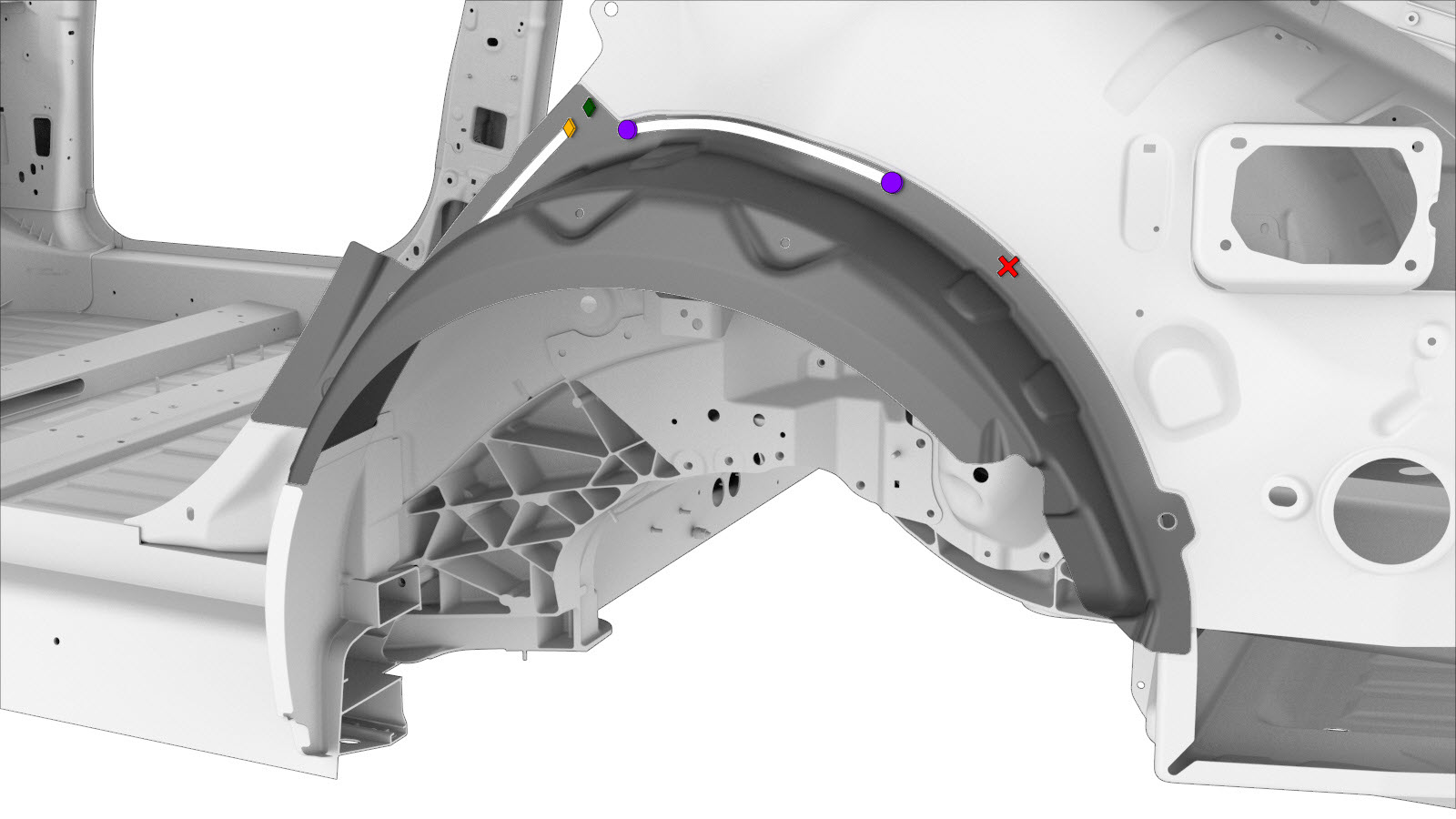

X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

או מסמרות נורה מבניות, 6.5 מ"מ

או SPRs, 5x5
הערה
השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: KA 075 2113

או SPRs, 5x6 H2
הערה
השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 085 0125

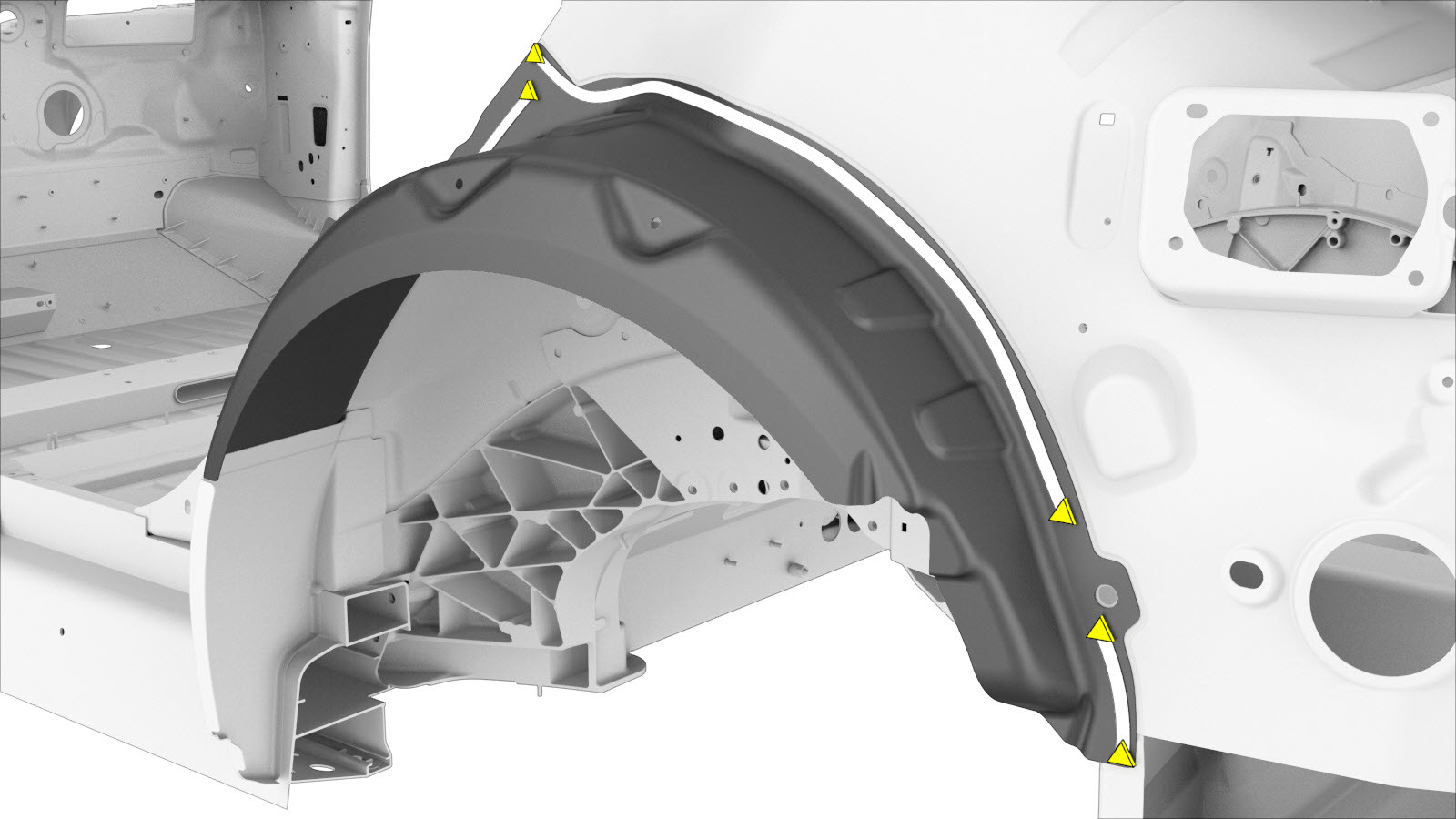

ריתוך GMA
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.
בצעו ריתוך GMA.
ריתוך GMA
אזהרה
אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.

אזהרה
כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.

זהירות
אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.

הערה
לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
התקינו את ה-חיזוק קורת C-Pillar.
בצעו את התפעולים הנדרשים לאחר תיקון.
