מתאם מכלול מסילת מסגרת קדמית
קוד תיקון:
10101018102
10101018202
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

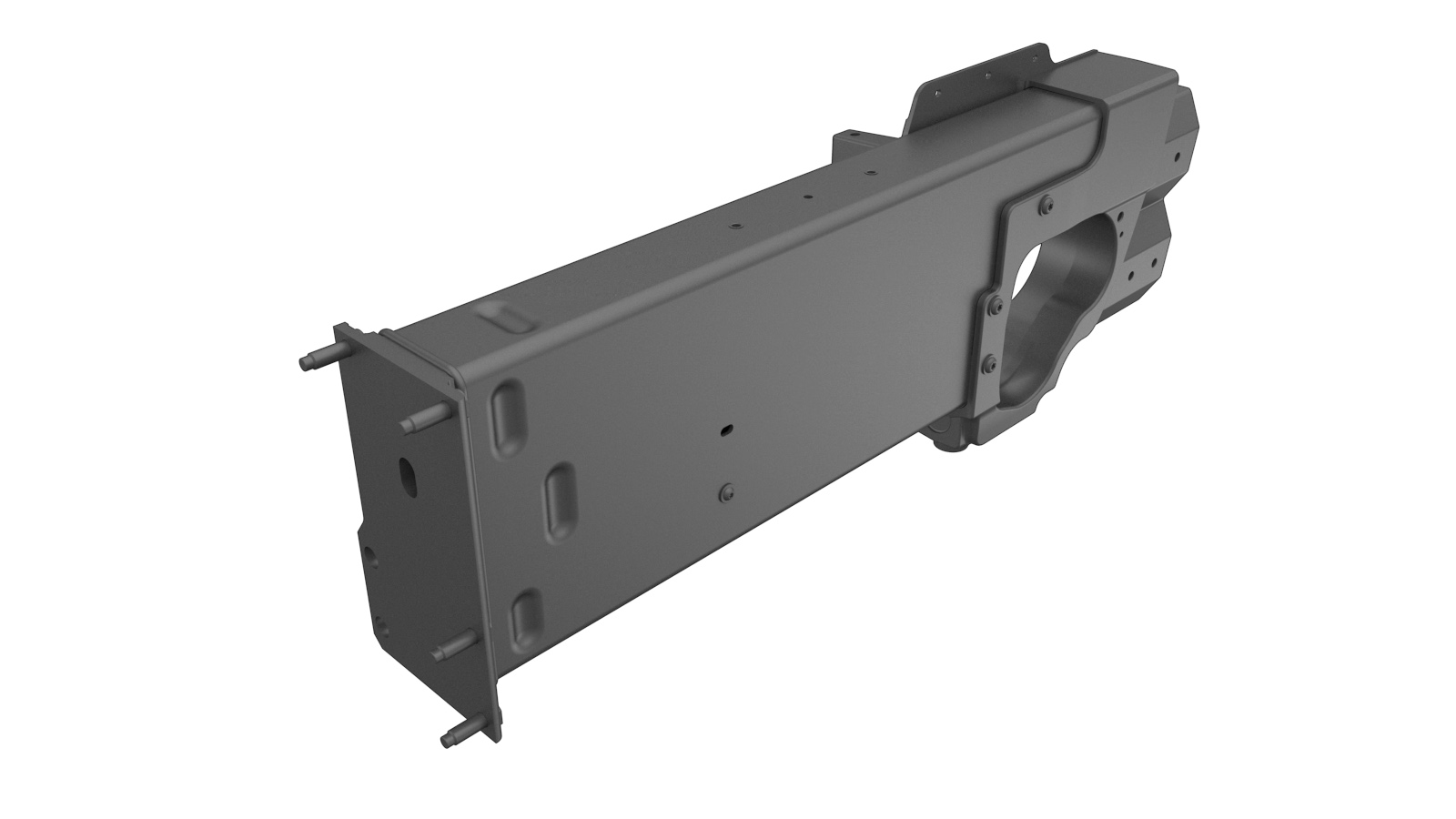

| 1 | מתאם מסילה קדמית (מתאם מסילת מסגרת קדמית) | |
| חמישה | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 3 | מסמרת Flow Form S48 | |
| 6 | בורג, ראש משושה , M10x1.50x30 | מספר חלק של Tesla 2007116. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- Shock Tower קדמי (כל כלי הרכב הדו-מנועים וכל כלי הרכב שנבנו לאחר 10 באפריל 2016).
-

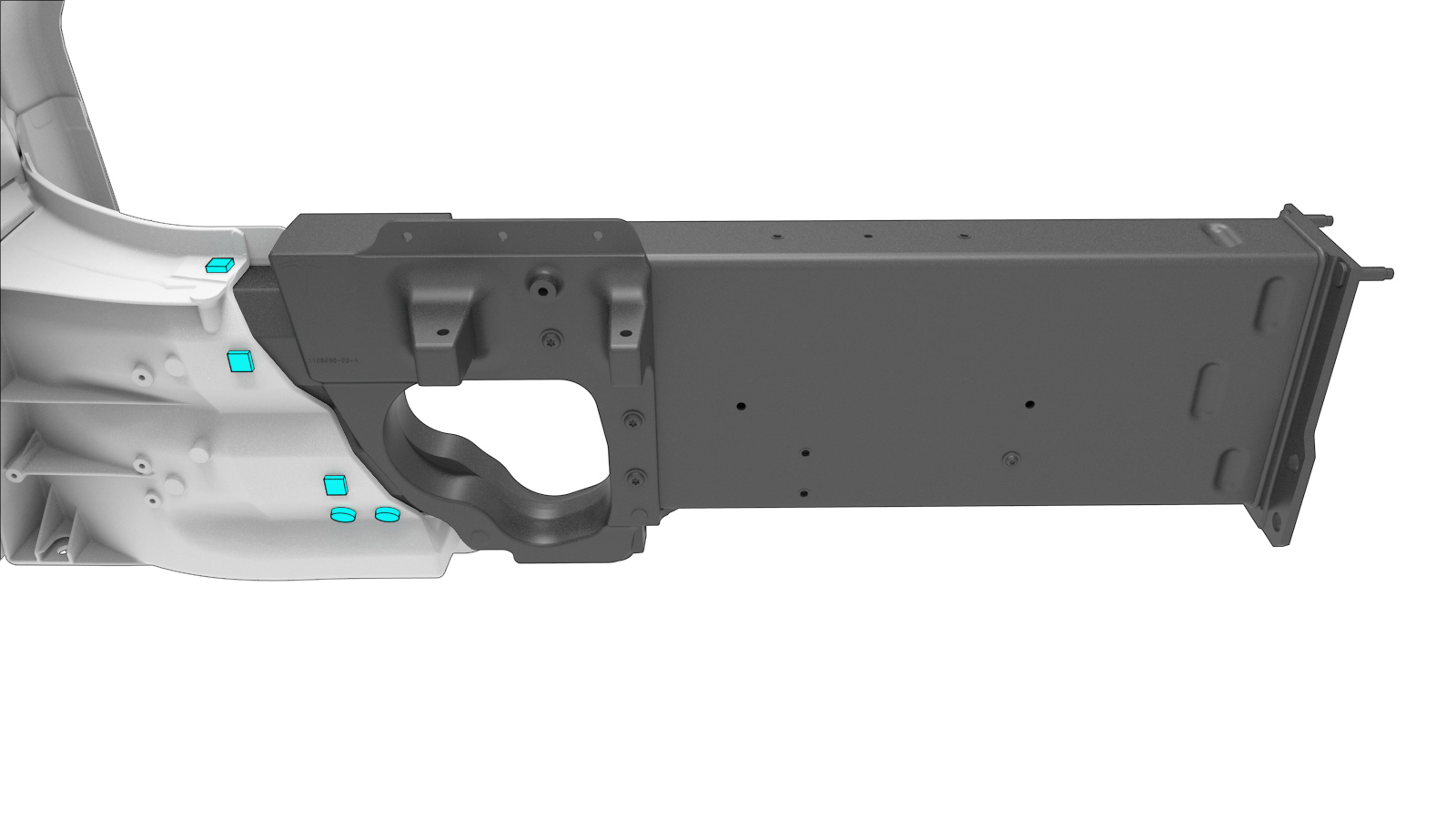

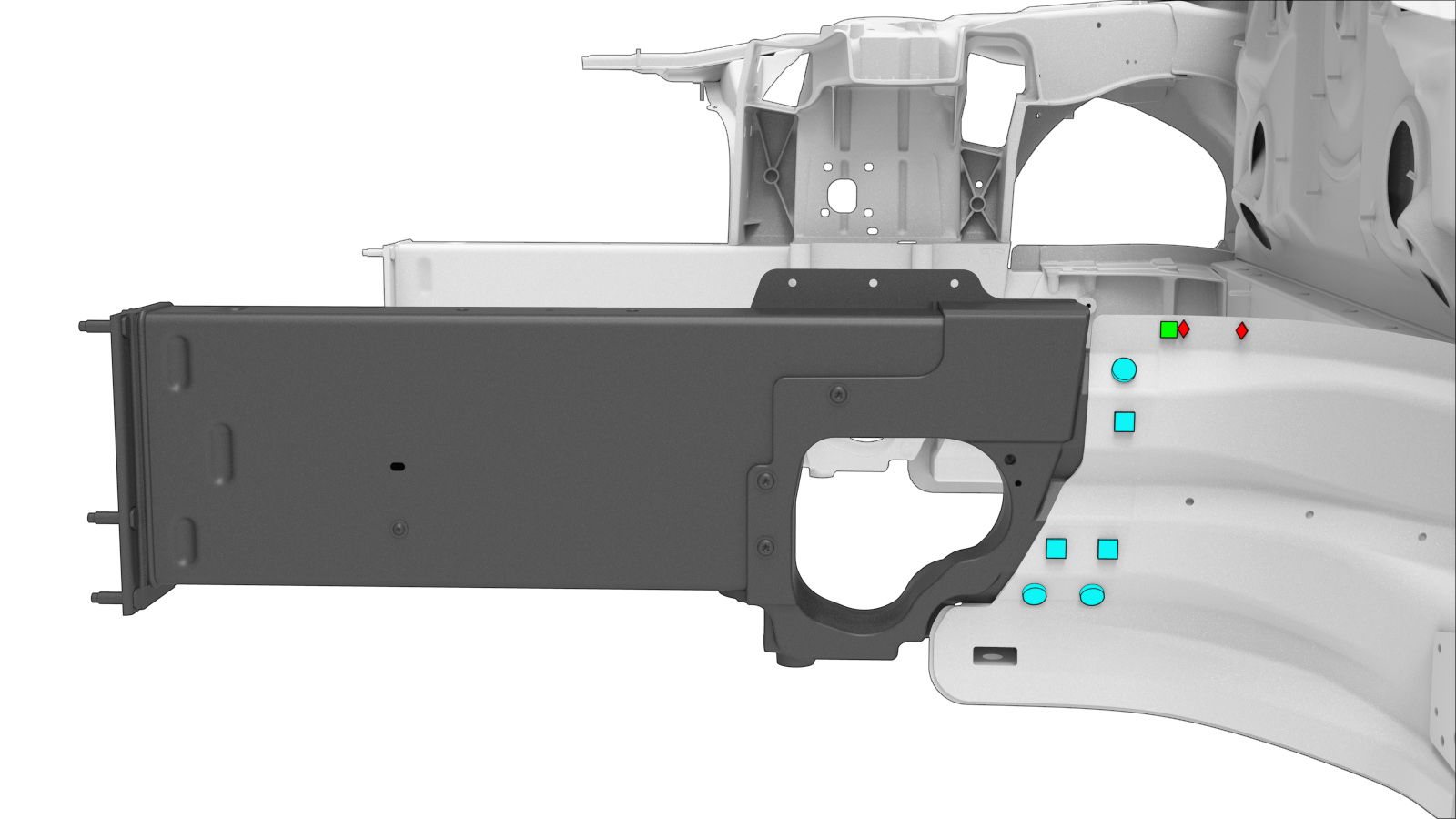

הסירו את הרכיב המקורי.
או SPR של המפעל
או מסמרות מבניות ברמת מפעל

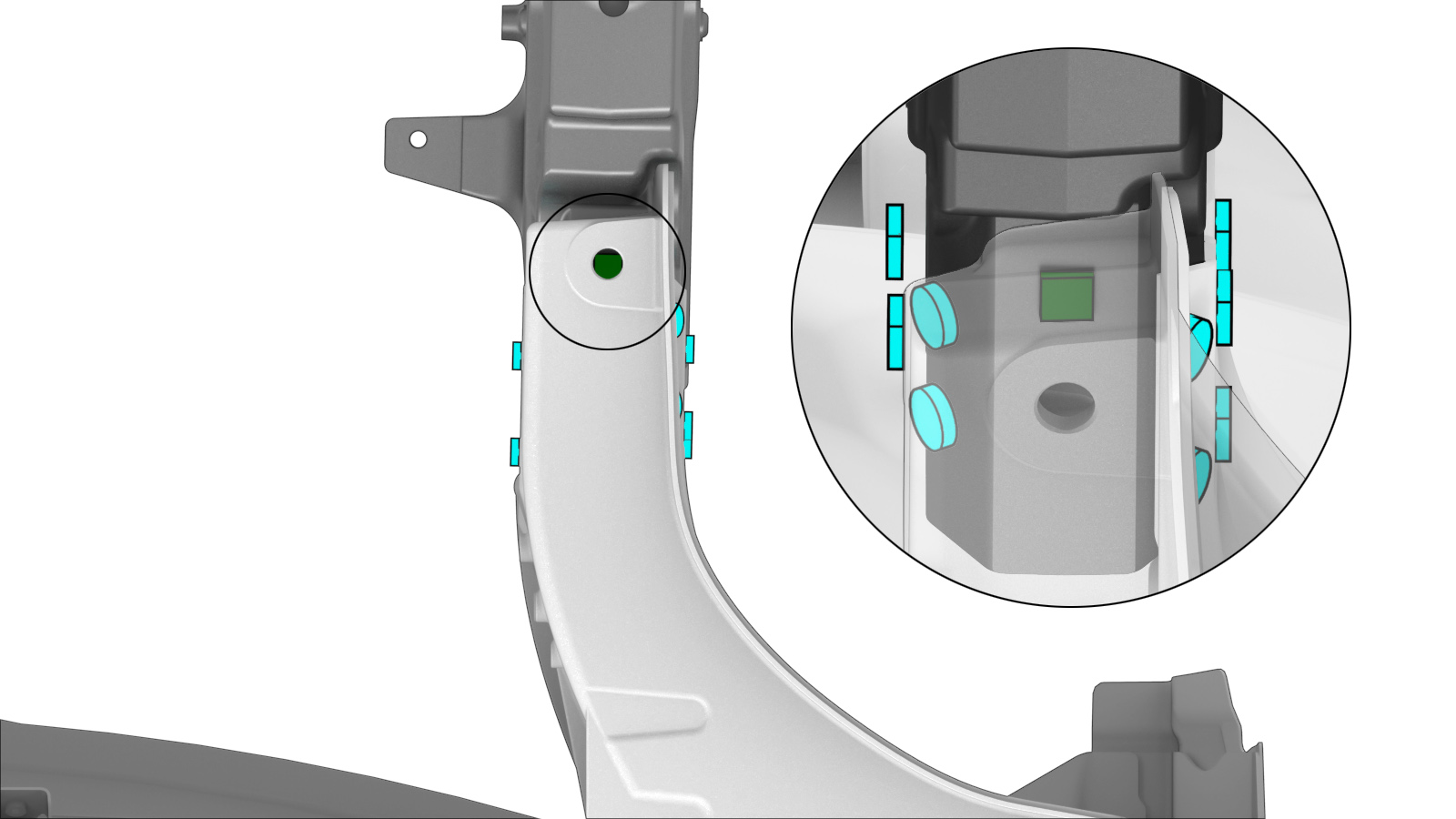

או בורג, ראש אלןנעץ וקולר מהמפעלהערהבורג אלן זה משוחרר, אך נותר בתיבת מומנט. -
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

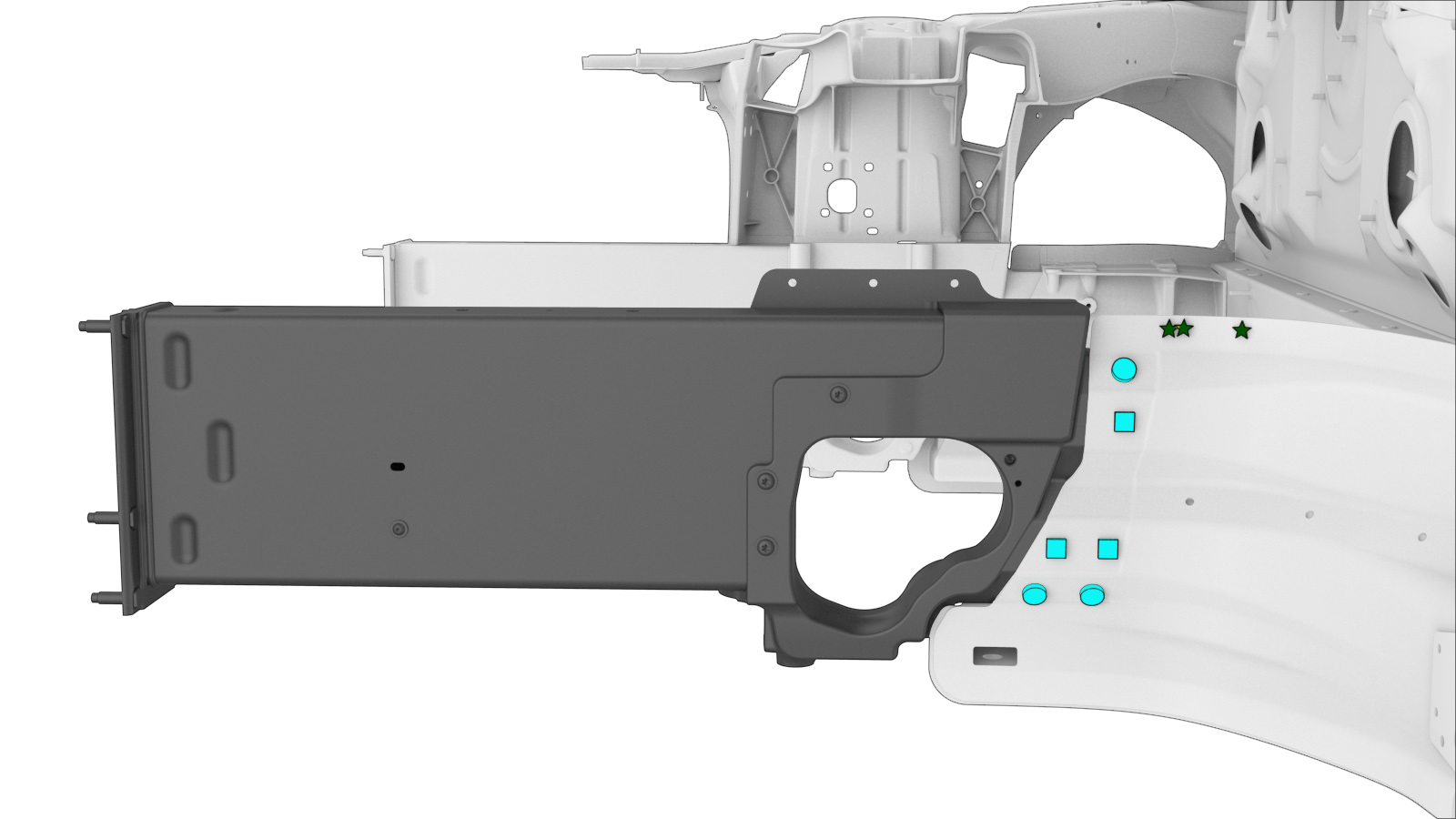

התקינו את הרכיב או הרכיבים החדשים.
סובבו את כל הברגים עד למומנט 50 Nm.
-
התקינו את ה-Shock Tower קדמי (כל כלי הרכב הדו-מנועים וכל כלי הרכב שנבנו לאחר 10 באפריל 2016).
- בצעו את התפעולים הנדרשים לאחר תיקון.
