חיפוי מרכב אחורי פנימי (מקטע) - כלי רכב עם יציאת טעינה סינית
נתוני תיקון
כלי רכב אשר נבנו עבור סין אחרי 3 באוקטובר 2017:

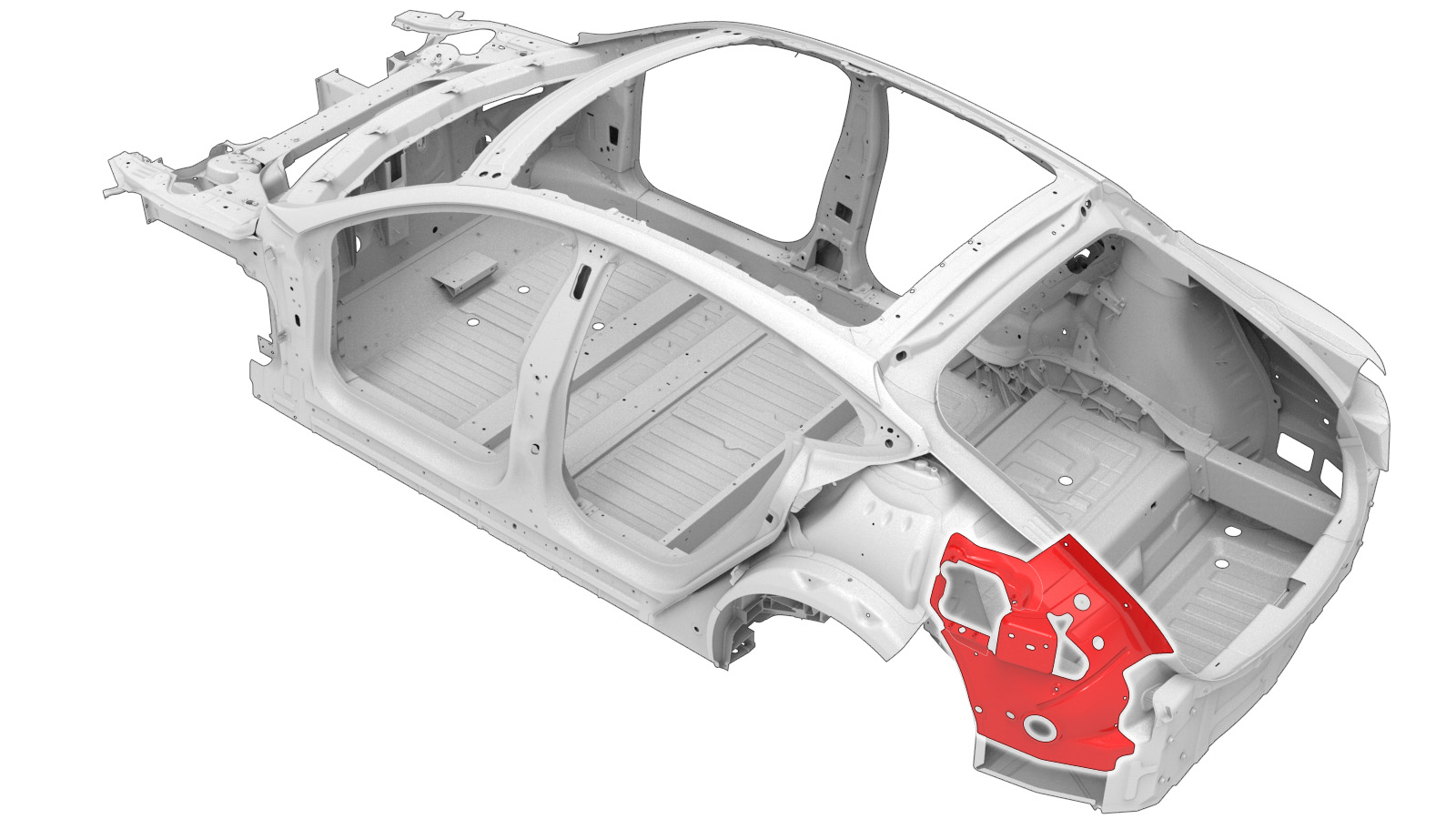

- לוח חיפוי המרכב השמאלי עם יציאת טעינה נוספת בדלת, כפי שמוצג. תהליך תיקון זה כולל נתונים על תיקון רכיב זה.
- לוח חיפוי המרכב הימני זהה ללוח חיפוי המרכב בכלי רכב אשר לא נבנו עבור סין. עיינו ב-חיפוי מרכב אחורי פנימי (מקטע) - כלי רכב עם יציאת טעינה לא-סינית למידע על תיקון רכיב זה.
הערה
ניתן למצוא את תאריך הבניה בתווית בחלק התחתון של קורת B-Pillar בצד הנהג.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

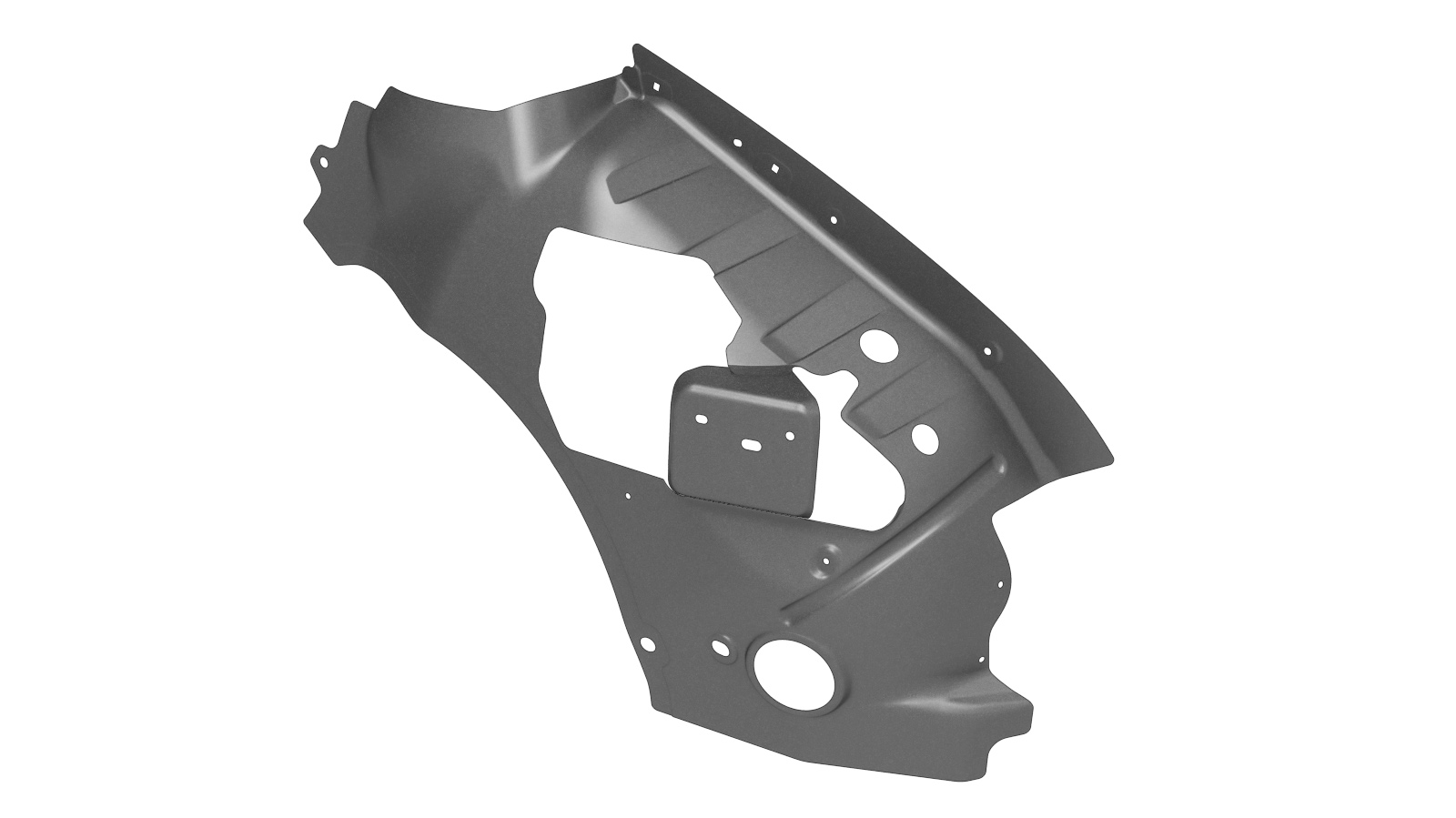

| 1 | MS ASY - PNL RR QTR INR. שמאל (חיפוי מרכב אחורי פנימי – מקטע - עבור כלי רכב עם יציאת טעינה סינית) |
|

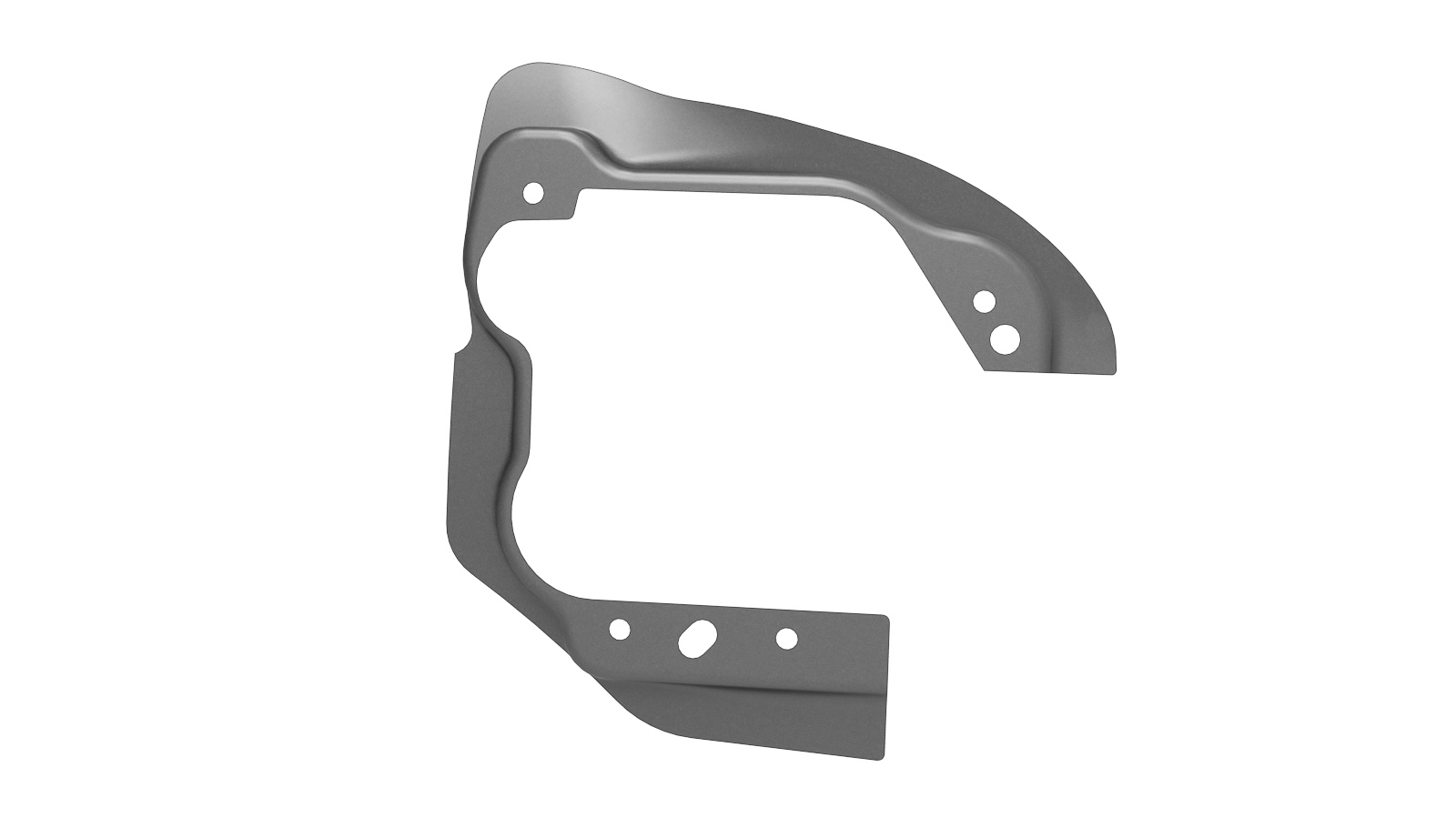

| 1 | ASY - CHARGE PORT MOUNTING, CHINA (התקנת יציאת טעינה – עבור כלי רכב עם יציאת טעינה סינית) |
|
| 19 |
מסמרת נורה מבנית, 6.5 מ"מ
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה-חיפוי המרכב החיצוני השלם.
-
הסירו/התקינו את החלק הנדרש של בית ההגה חיצוני (שלם) כדי לחשוף את הרכיב מתחת אשר מוחלף.
-

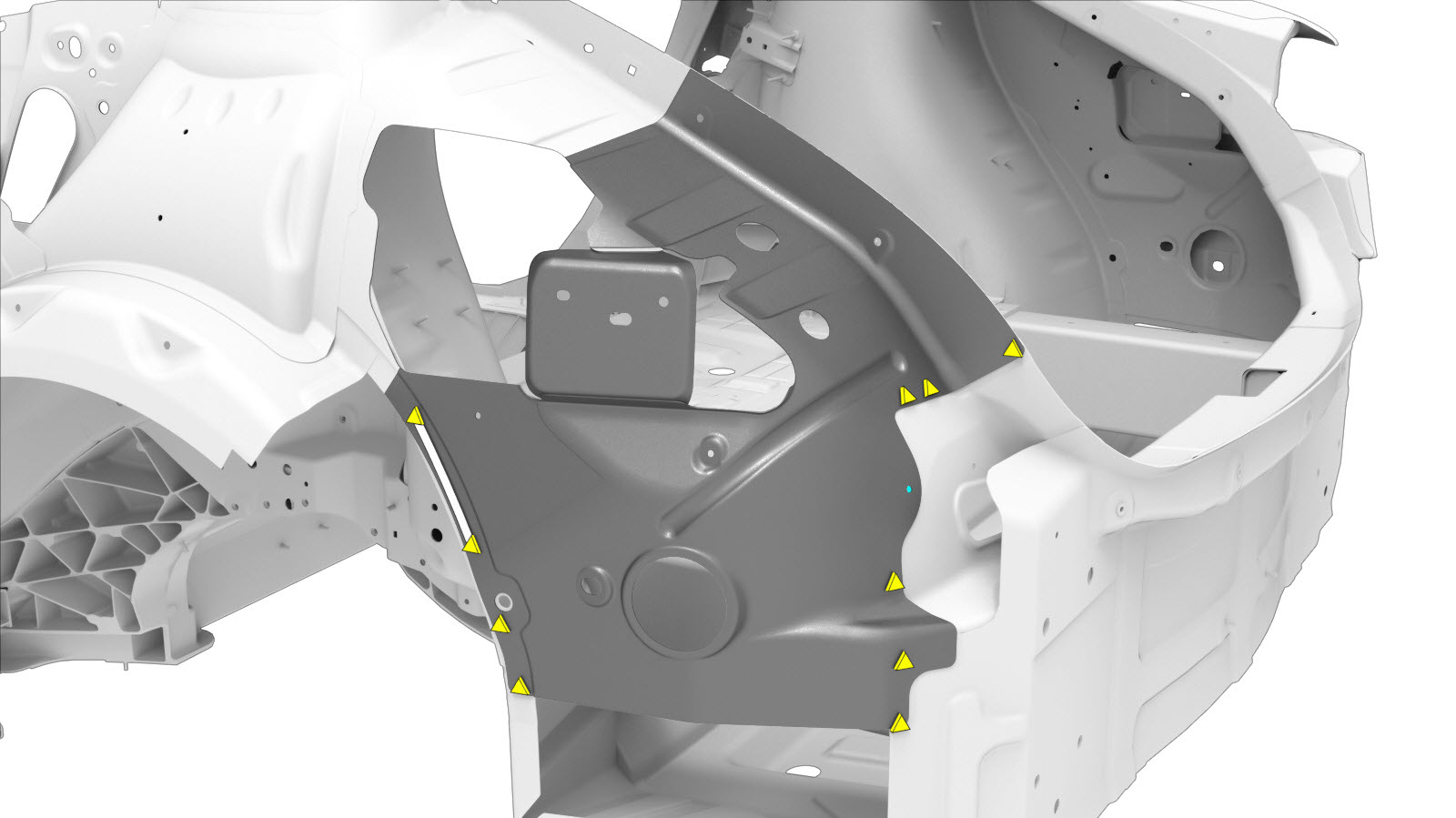

הסירו את הרכיב המקורי.
או

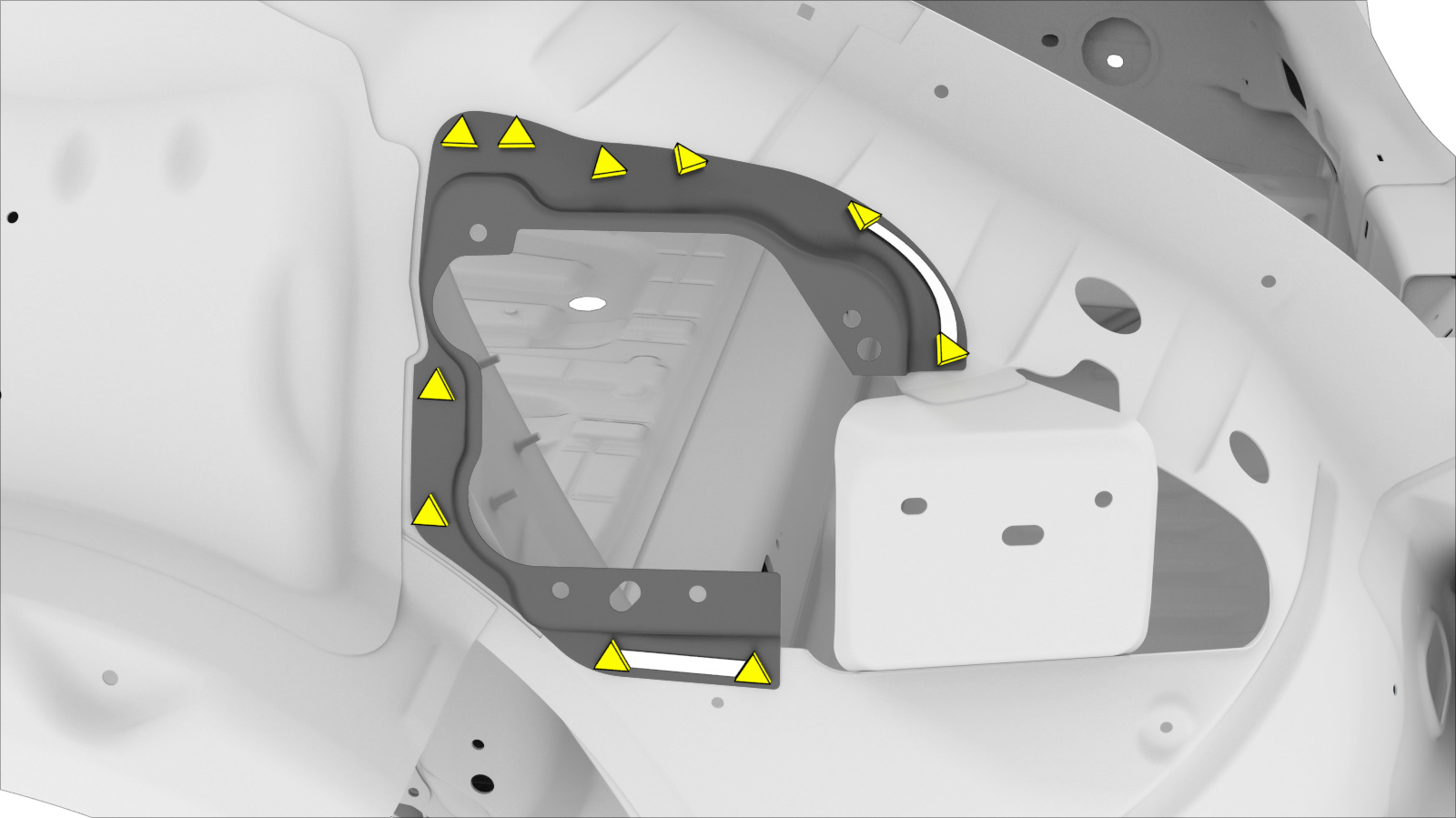

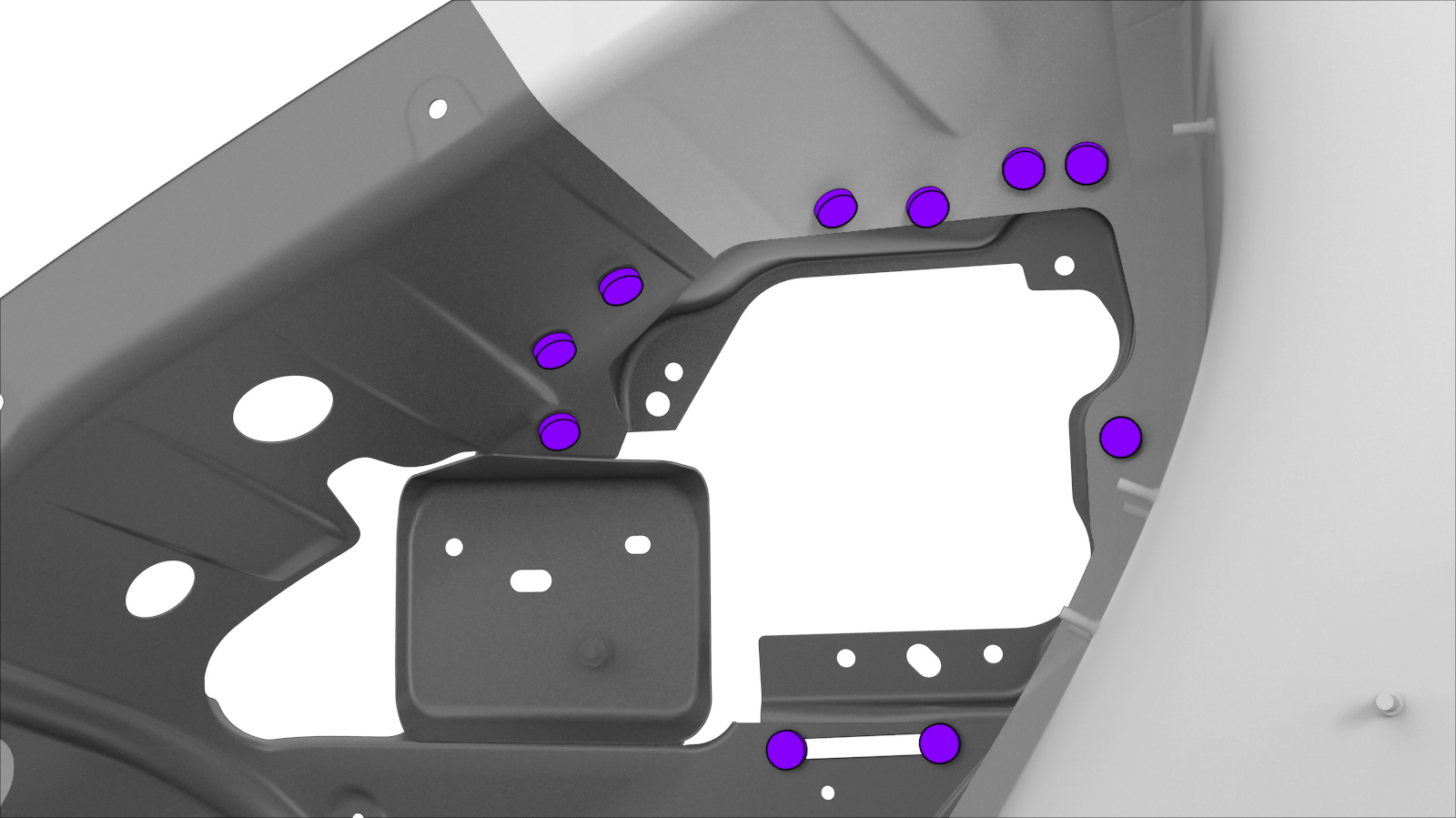

ריתוכי נקודה של המפעל
או

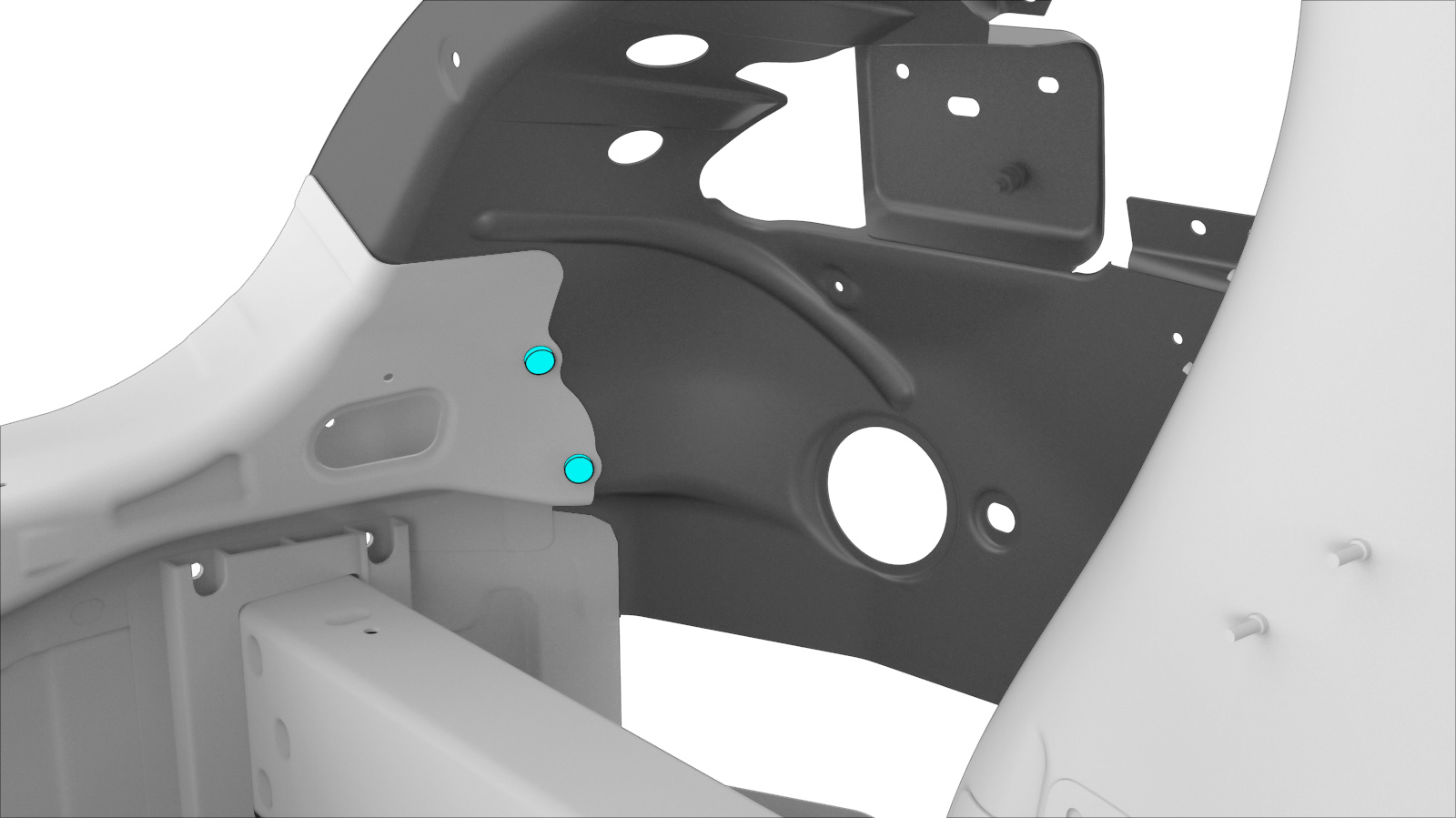

מסמרות מבניות ברמת מפעל

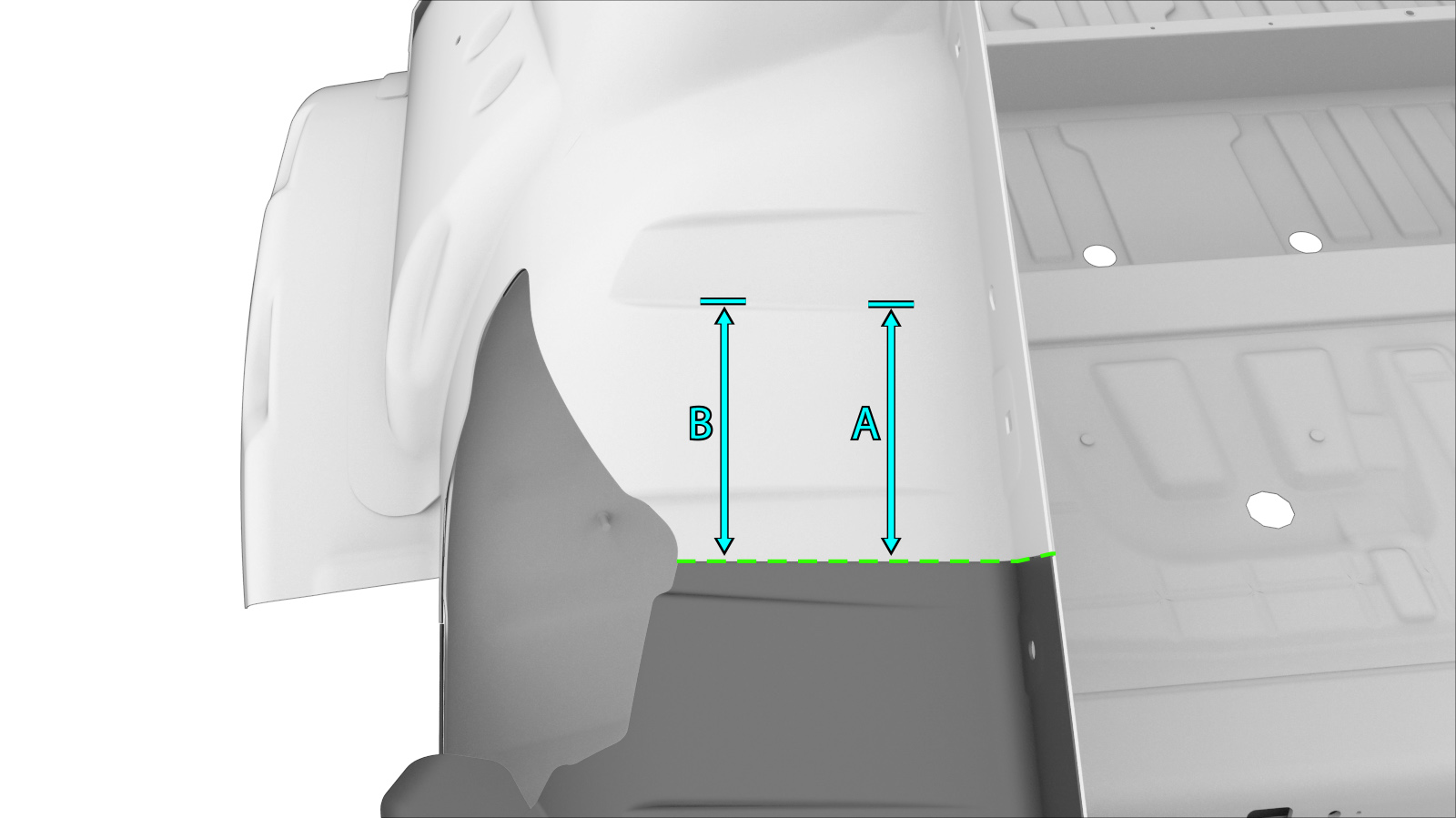

- A = 110 מ"מ.
- B = 115 מ"מ.

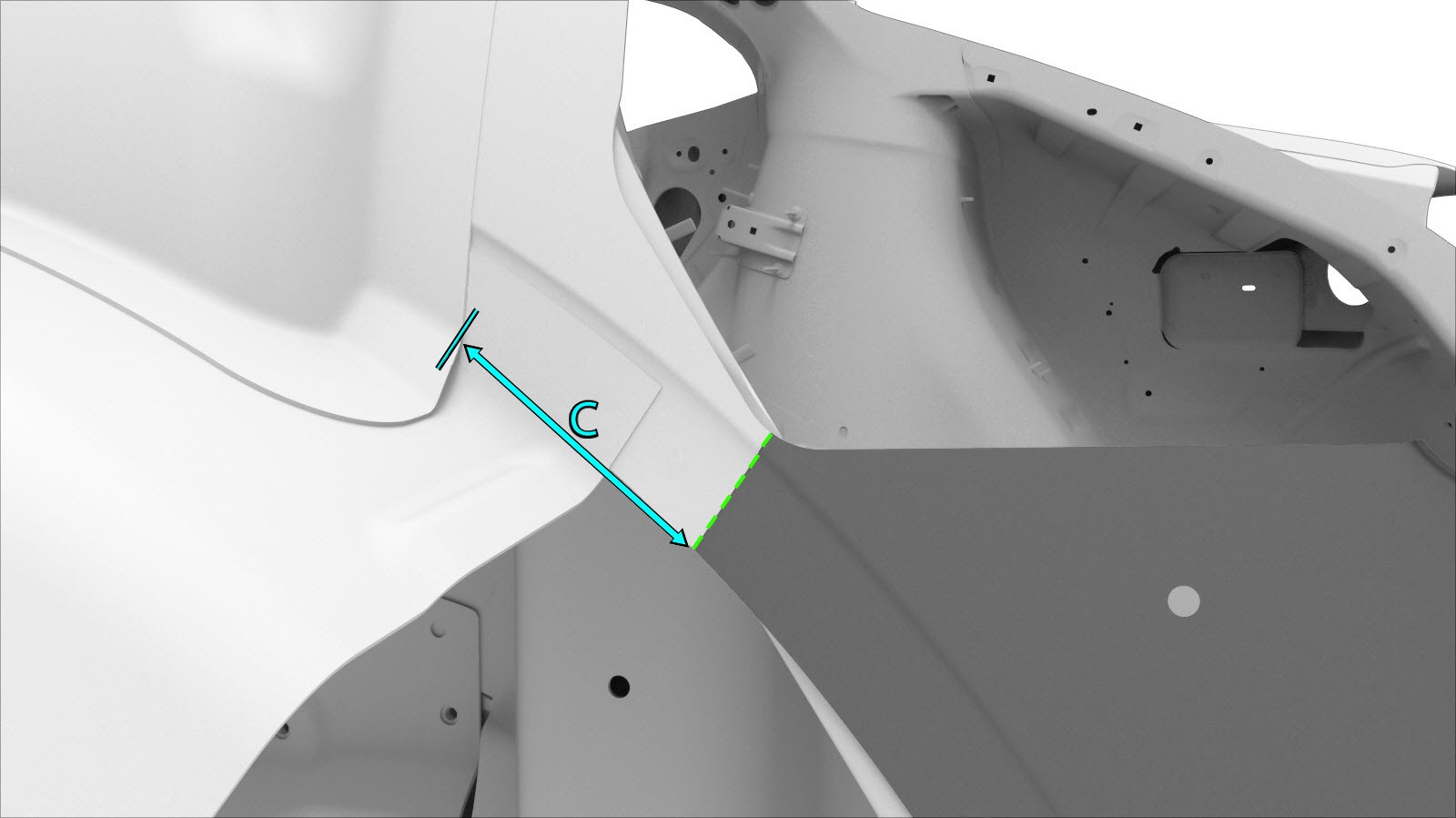

- C = 65 מ"מ.
-
חתכו את ה- ASSY - RR QTR INR + HDWR החדש כפי שמצוין להלן כדי ליצור רכיב חדש.
קו חיתוך
קו/נקודת מראה מקום

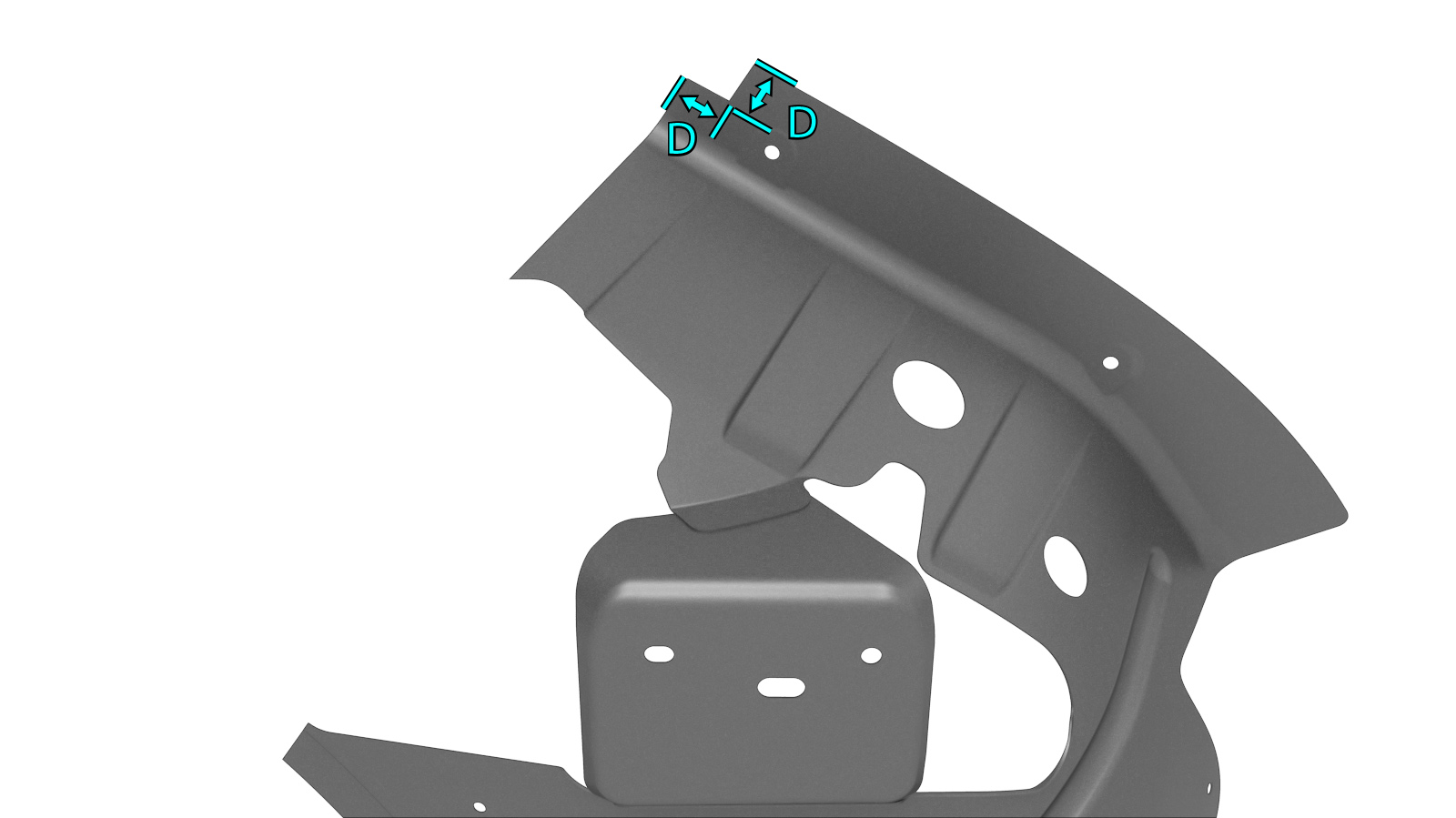

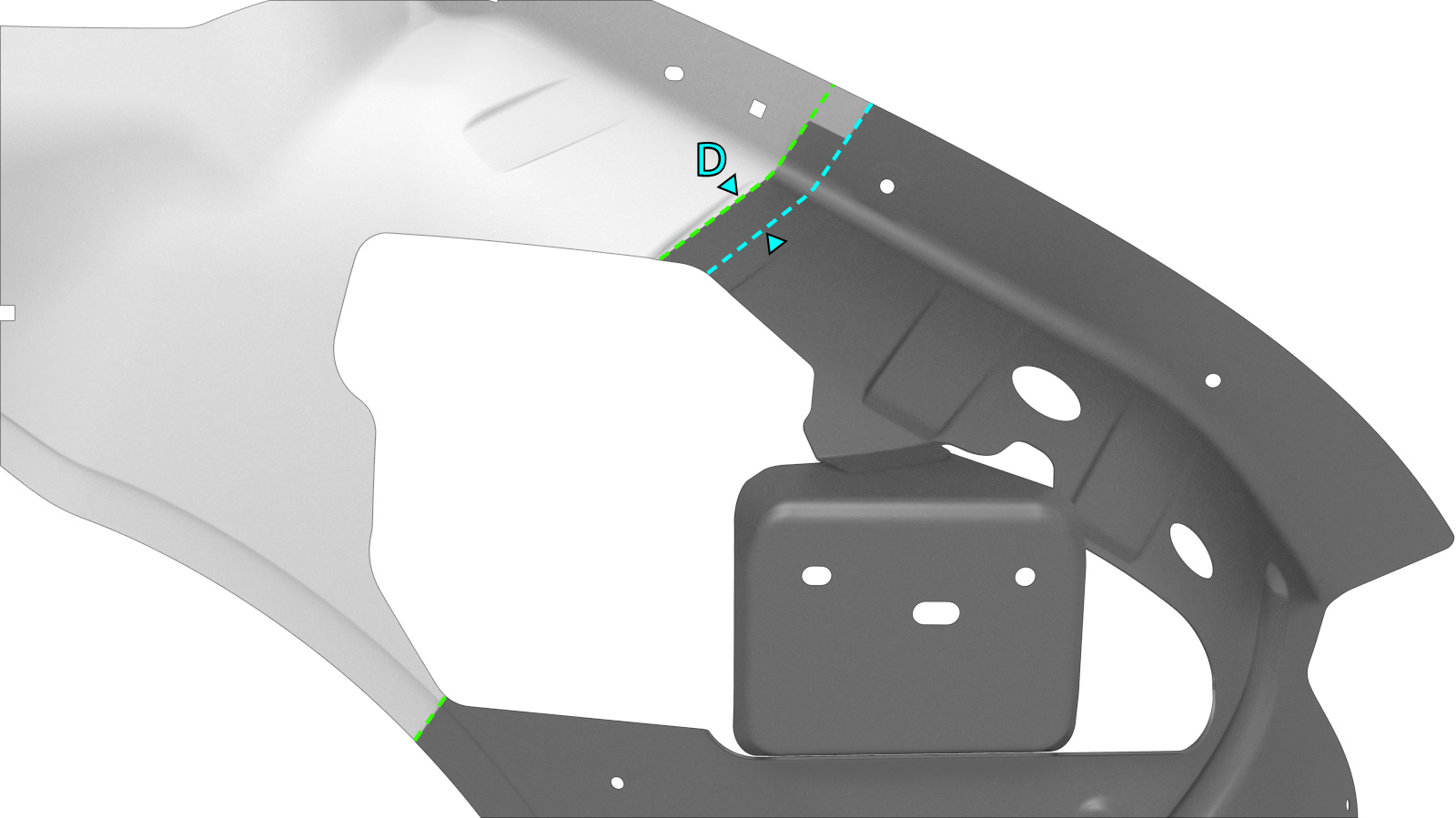

הערהעבור קו החיתוך בחלק העליון של הלוח, השתמשו בחלק השן כתבנית לסמן קו חיתוך של 25 מ"מ מעבר לאוגן כדי ליצור חיבור חופף עם הרכיב אשר עדיין ברכב.הערהחתכו חריץ כפי שמוצג עבור מחבר ההשקה העליון וחתכו כנדרש כדי ליצור מחבר השקה טובה.- D = 25 מ"מ.
-
הכינו להתקנה.

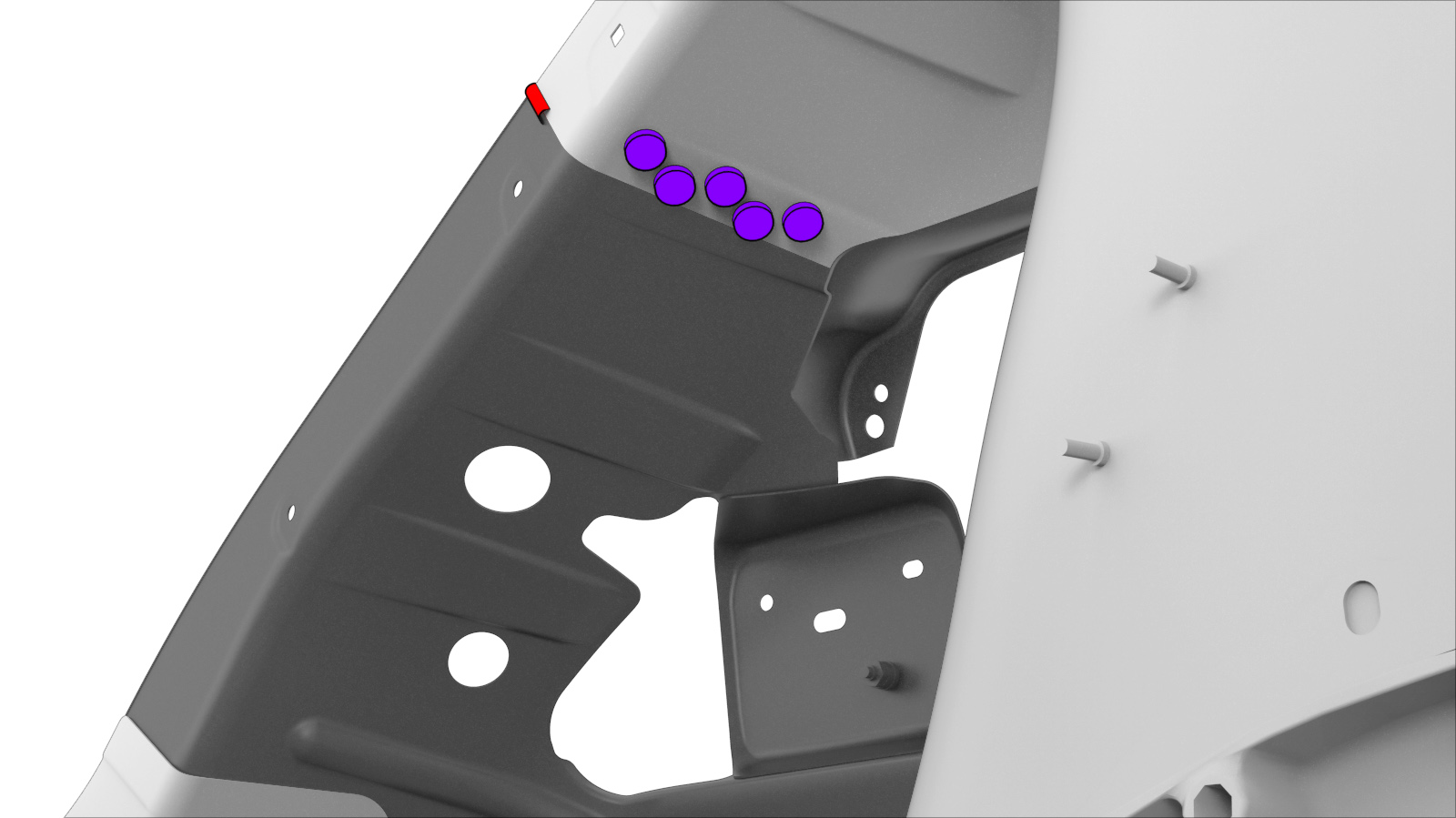

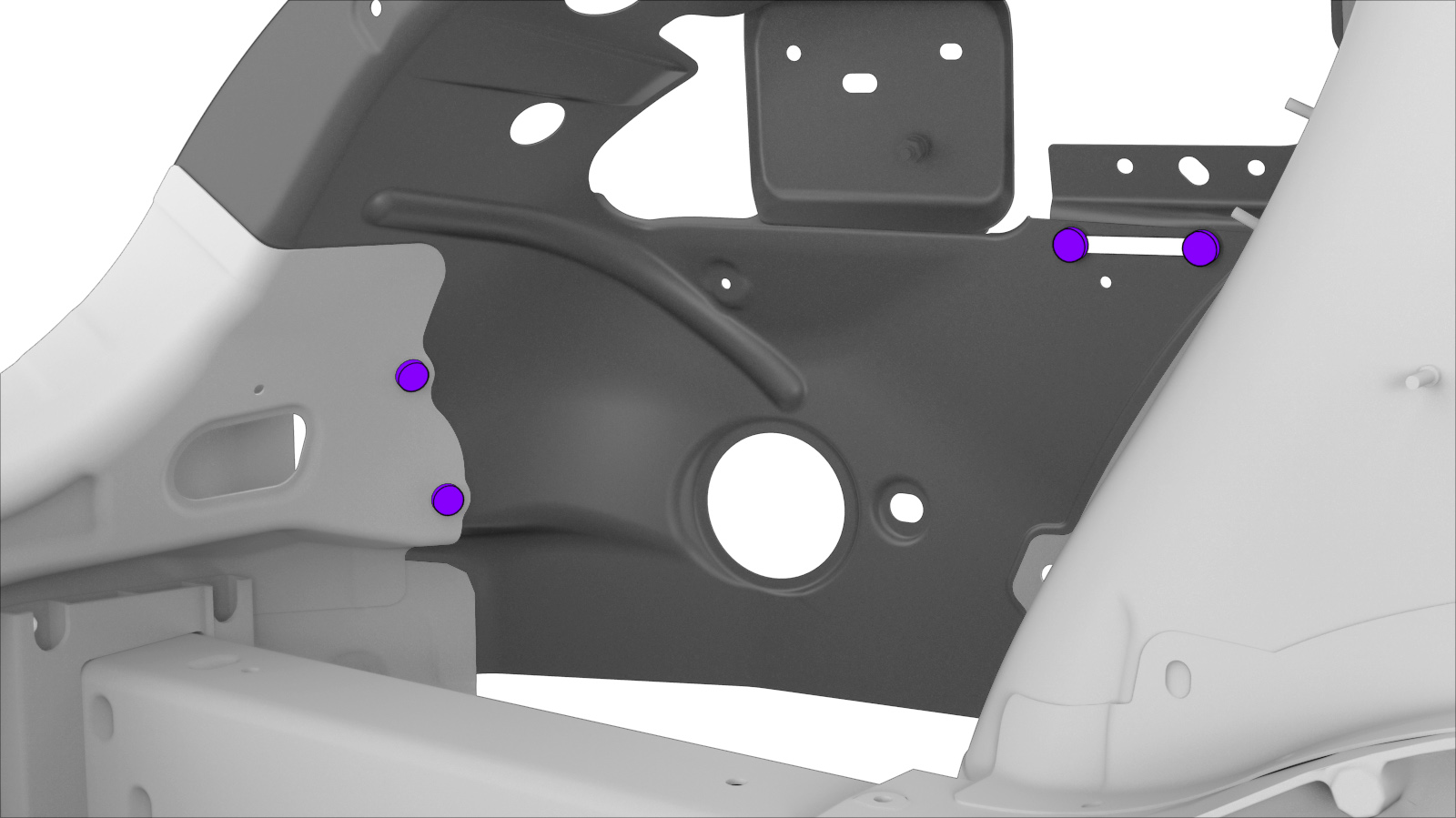

או מסמרות נורה מבניות, 6.5 מ"מ
הערההתקינו מסמרי נורה מבניות בחיבור החופף. מסמרות אלו יותקנו מהחלק הפנימי של הרכב.
ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
זהירותהתקינו את המסמרות נורה המבניות עבור החיבור החופף מהחלק הפנימי של הרכב.
-
בצעו ריתוך GMA.
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
התקינו את החלק הנדרש של בית ההגה חיצוני (שלם) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
-
התקינו את ה-חיפוי המרכב החיצוני השלם.
- בצעו את התפעולים הנדרשים לאחר תיקון.
