הארכה חיצונית של מסילת מסגרת קדמית (כל כלי הרכב הדו-מנועים והנעת גלגל אחורי שנבנו אחרי 10 באפריל 2016)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

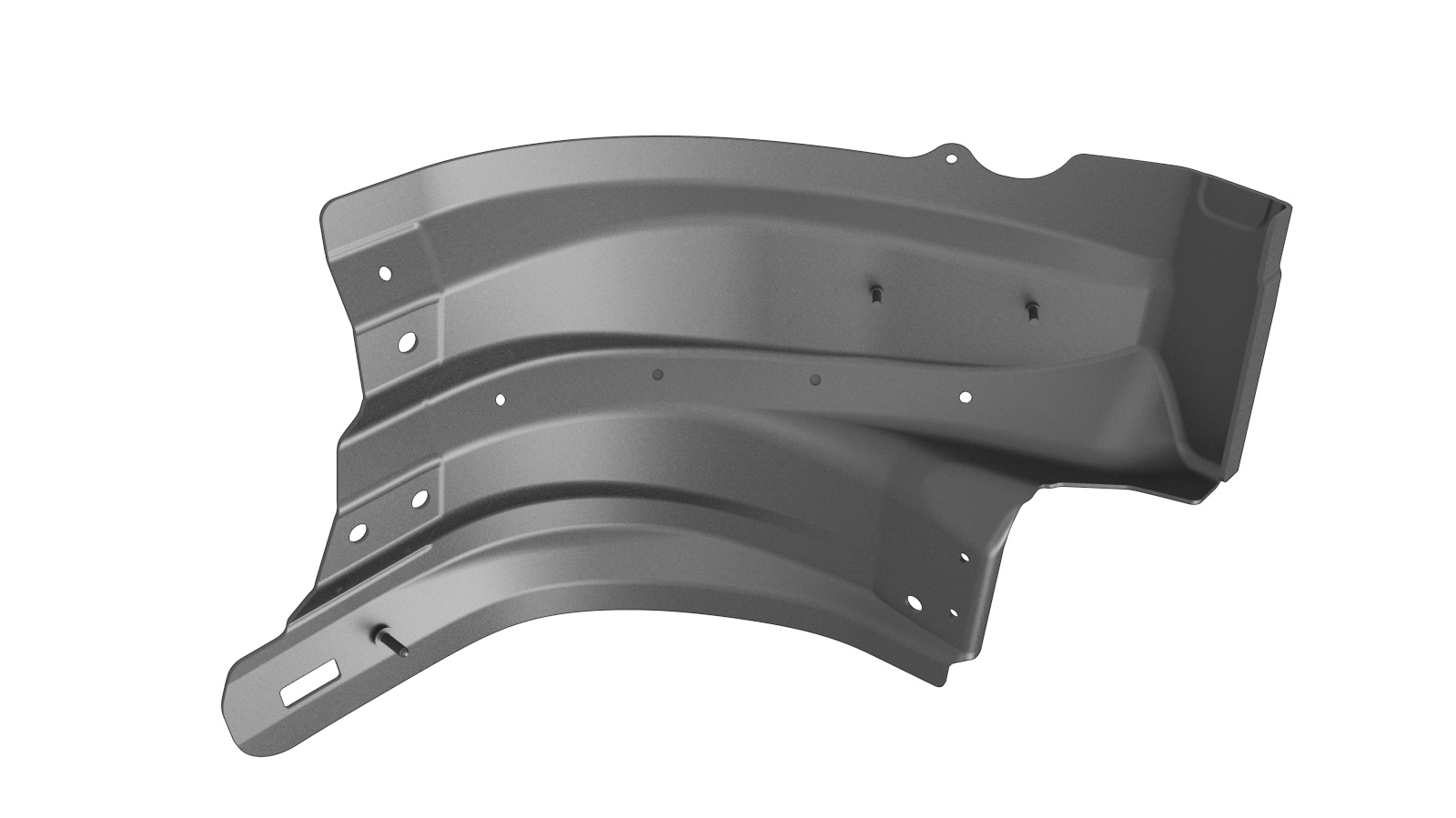

| 1 | ASY - FR RAIL OTR EXTN (הארכה חיצונית של מסילת מסגרת קדמית) |
|
| 23 |
מסמרת מבנית, 6.5 מ"מ בינוני
|
|
| 11 |
מסמרת מבנית, 6.5 מ"מ קצר
|
|
| 3 |
בורג, ראש משושה
, M10X1.50X25 [10.9]-G720 |
מספר חלק של Tesla 2007116. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

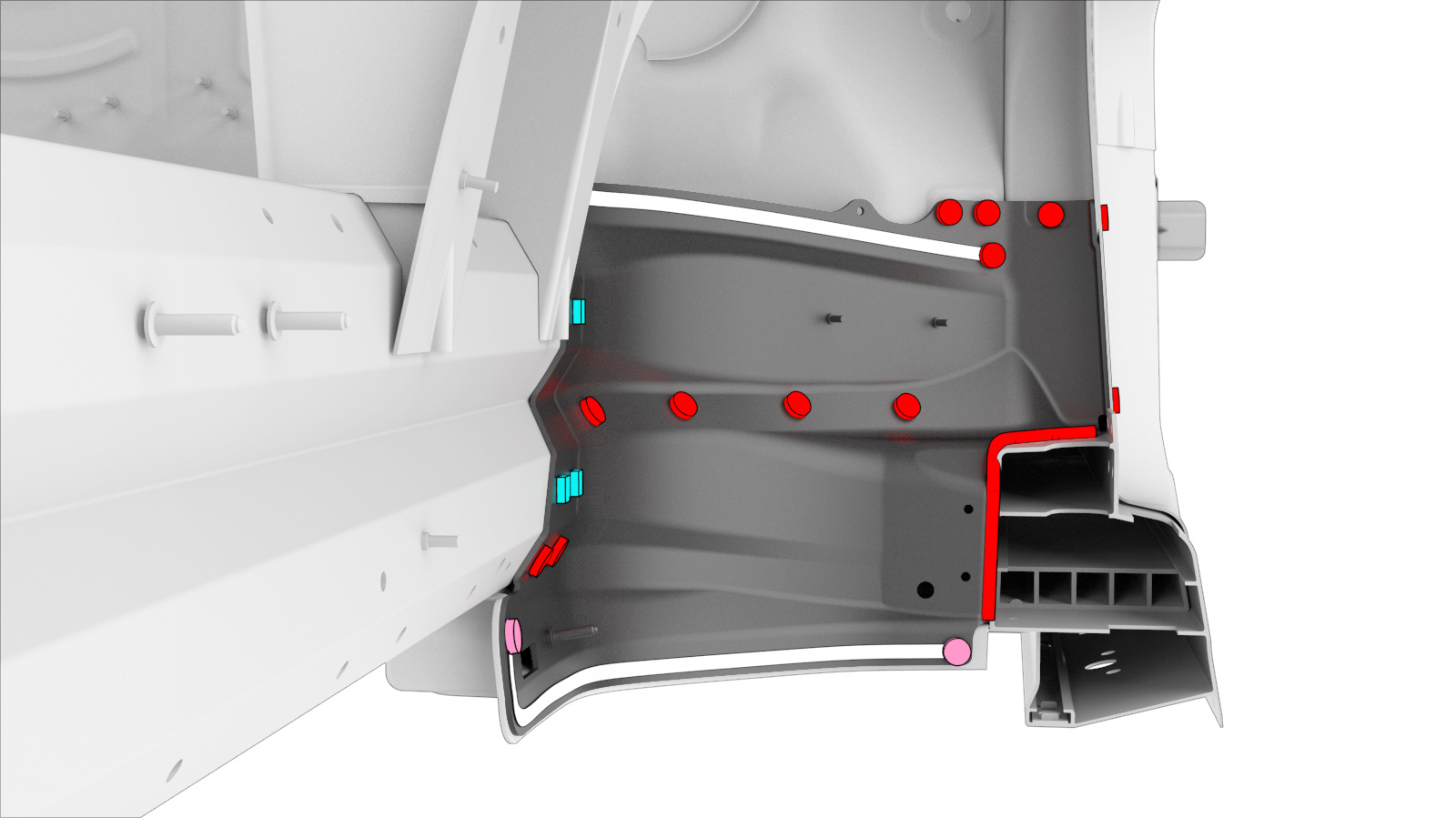

הסירו את ה- חיזוק הארכה חיצונית של מסילת מסגרת קדמית.
-
הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
או
SPR של המפעל
או

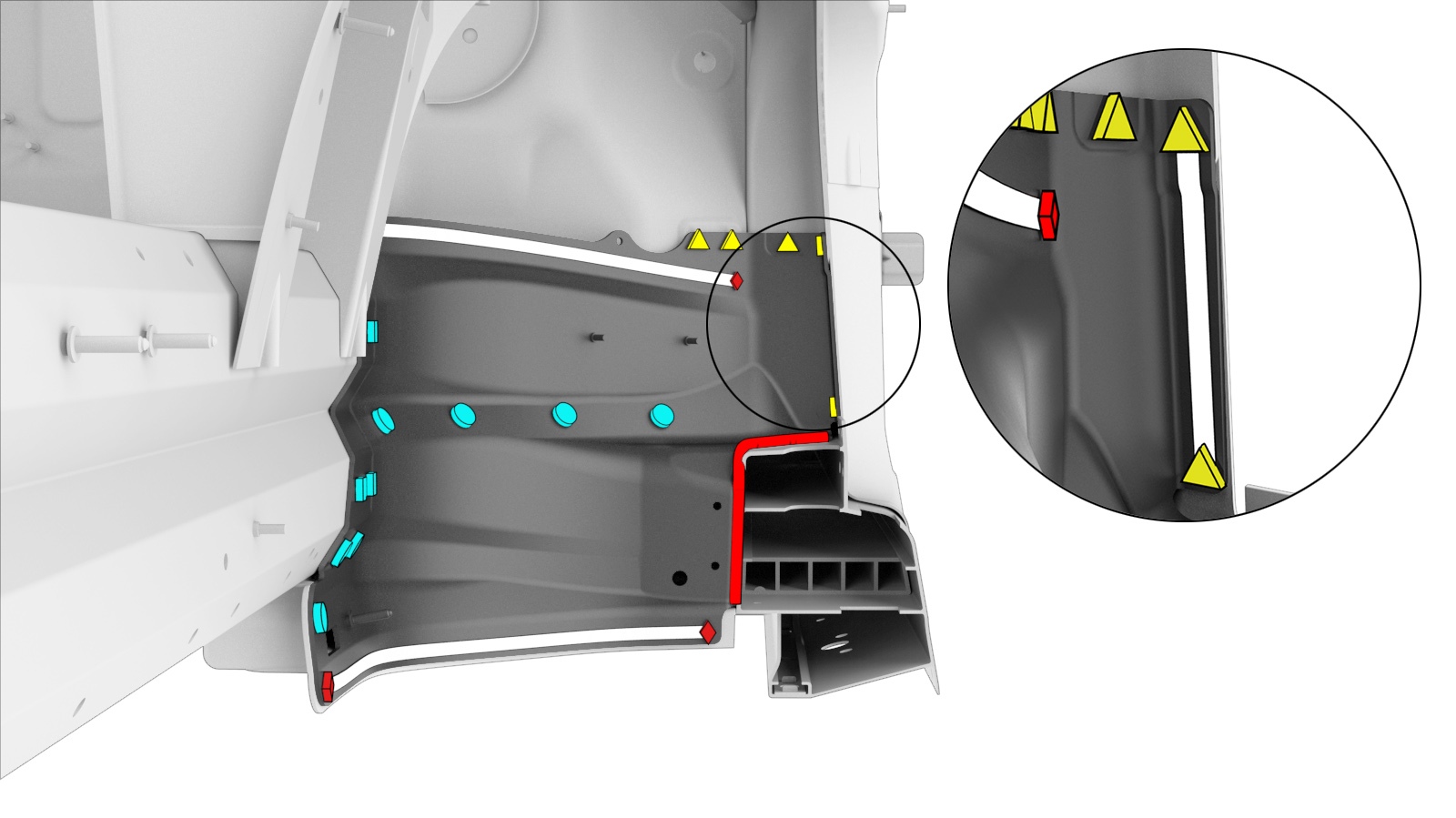

קדחו דרך נקודות הריתוך של המפעל
הערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
או
מסמרות מבניות ברמת מפעל
ריתוך GMA
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

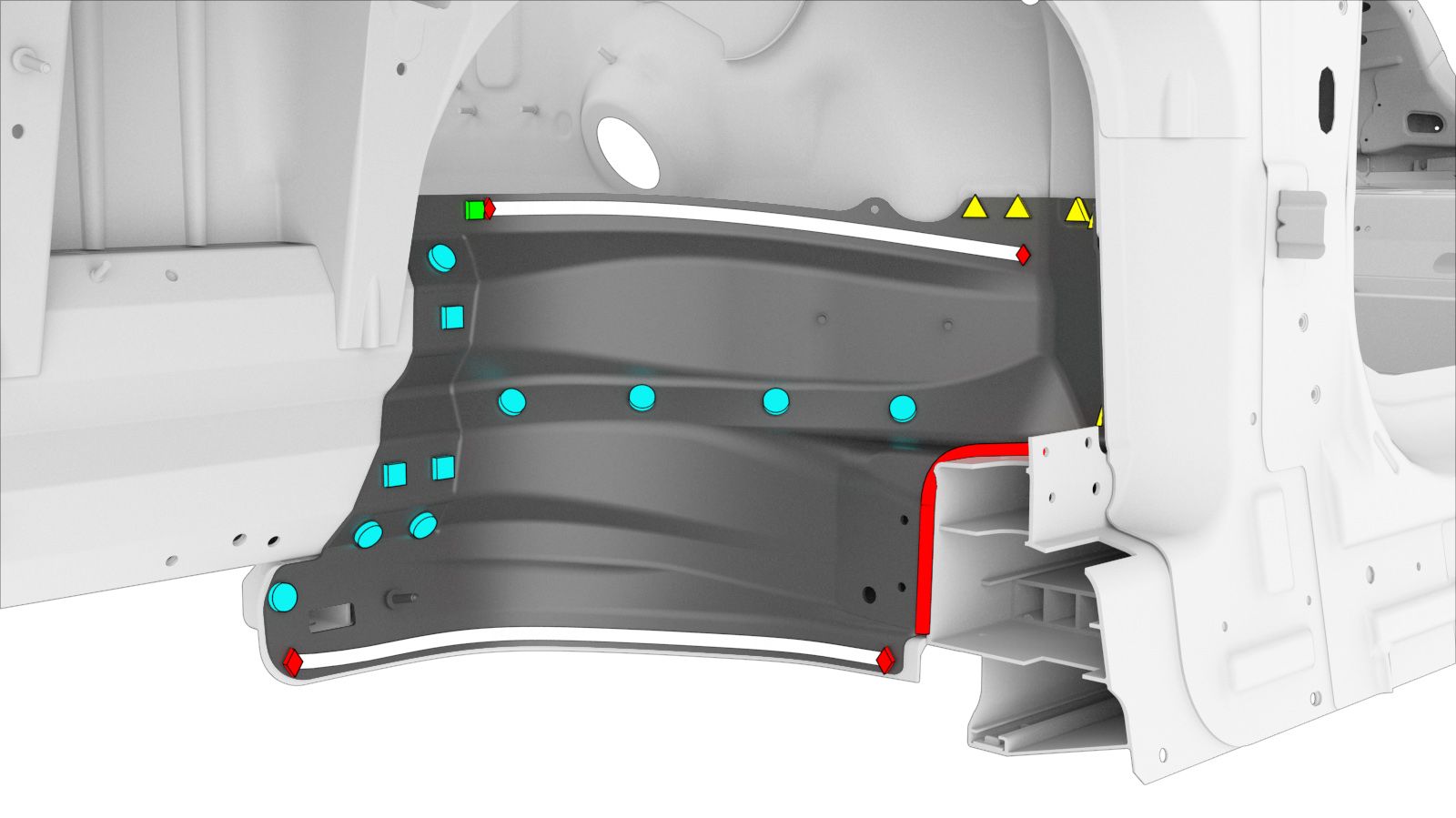

התקינו את הרכיב או הרכיבים החדשים.

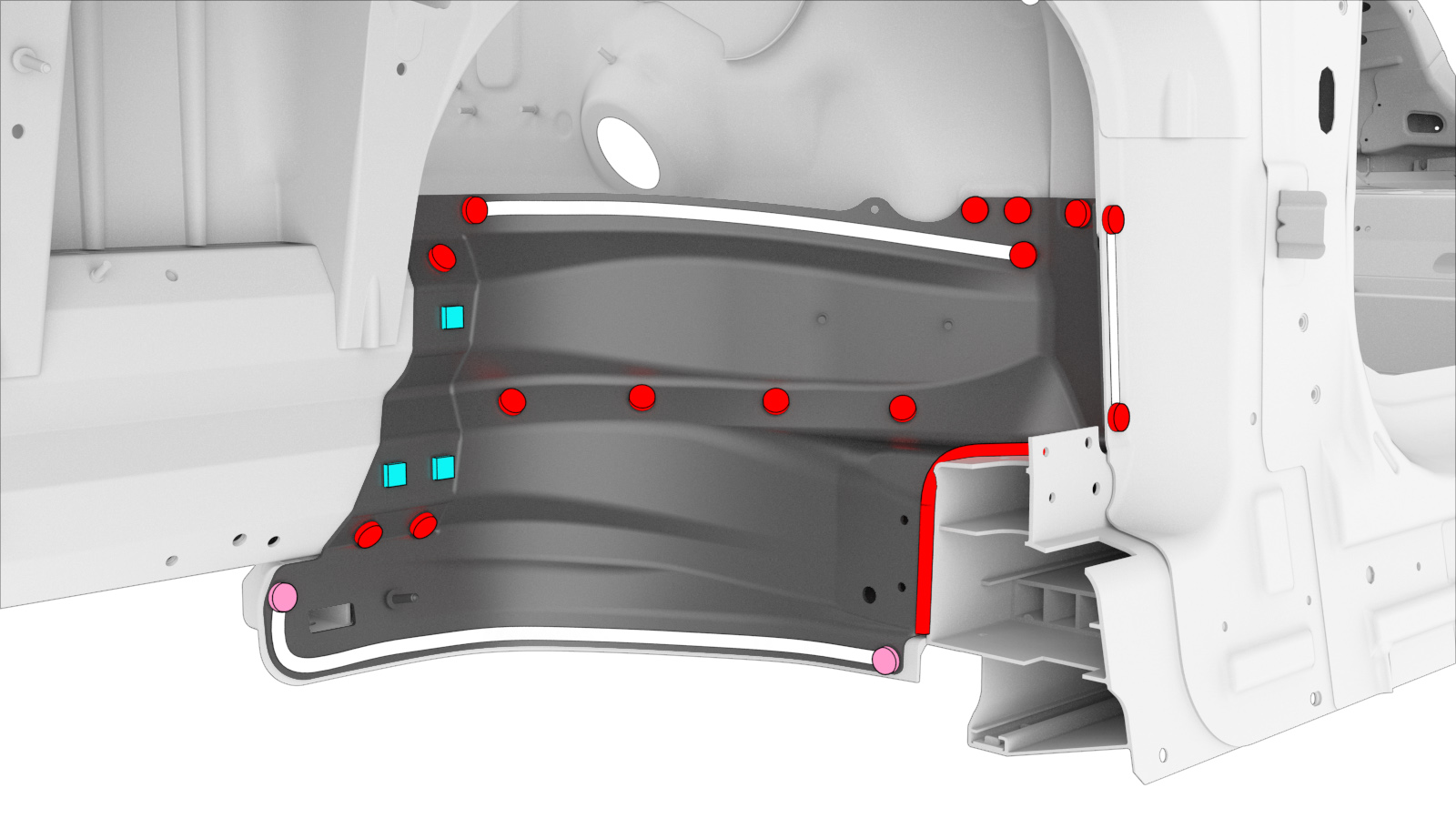

סובבו את הברגים עד למומנט 50 Nm.
-
בצעו ריתוך GMA.
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
התקינו את ה-חיזוק הארכה חיצונית של מסילת מסגרת קדמית.
- בצעו את התפעולים הנדרשים לאחר תיקון.
