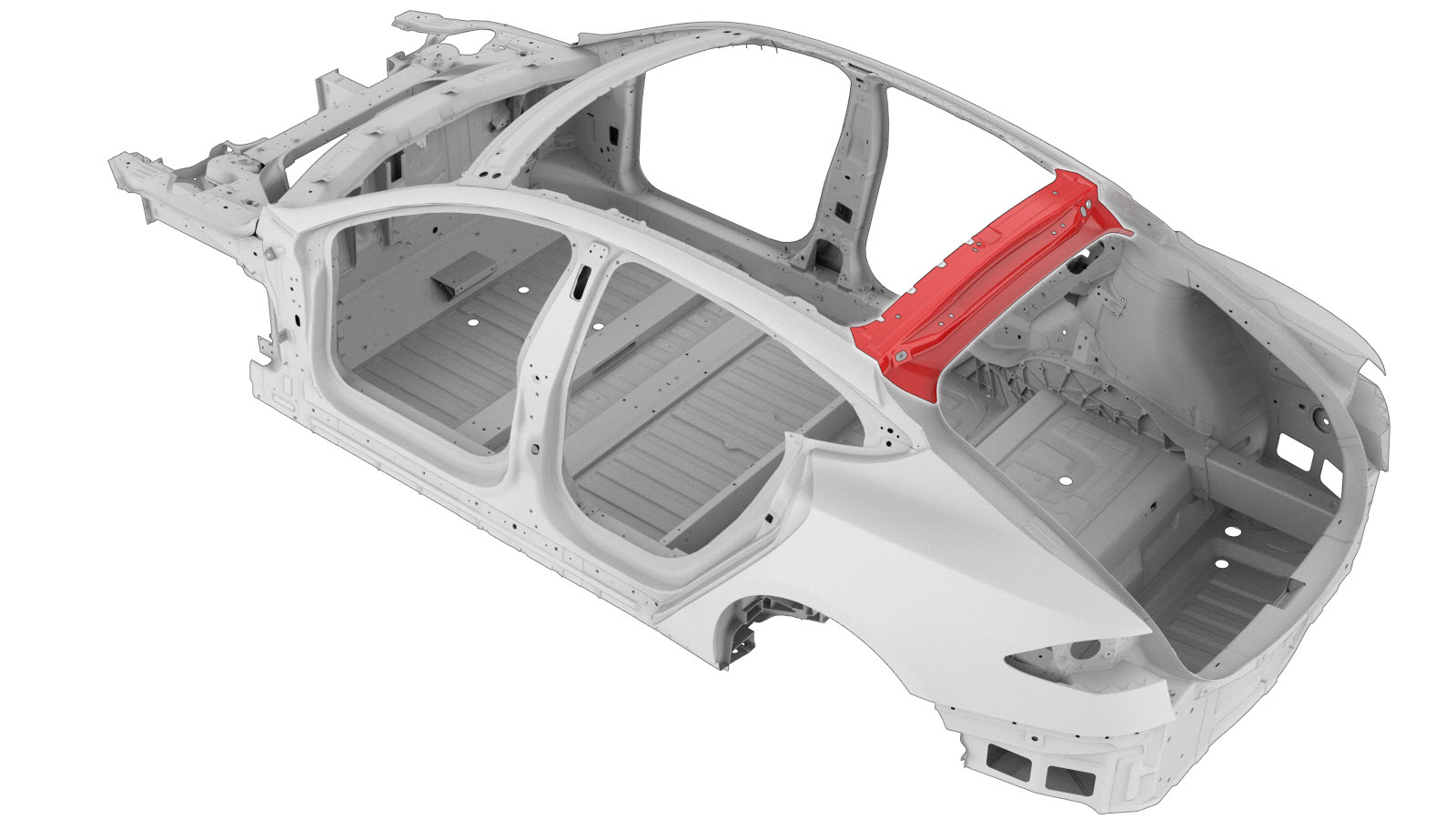

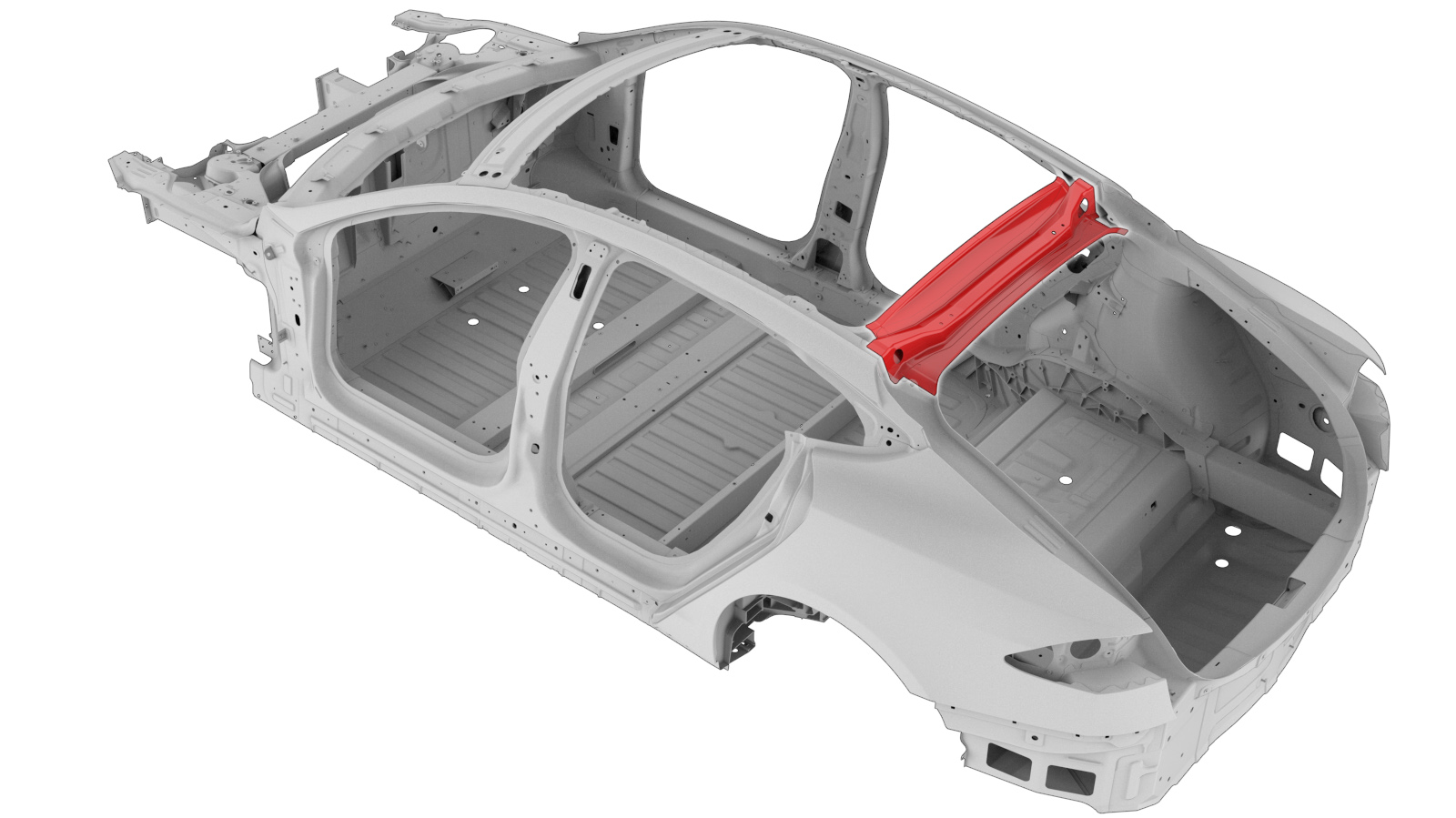

קורה אחורית תחתונה
קוד תיקון:
10102701802
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

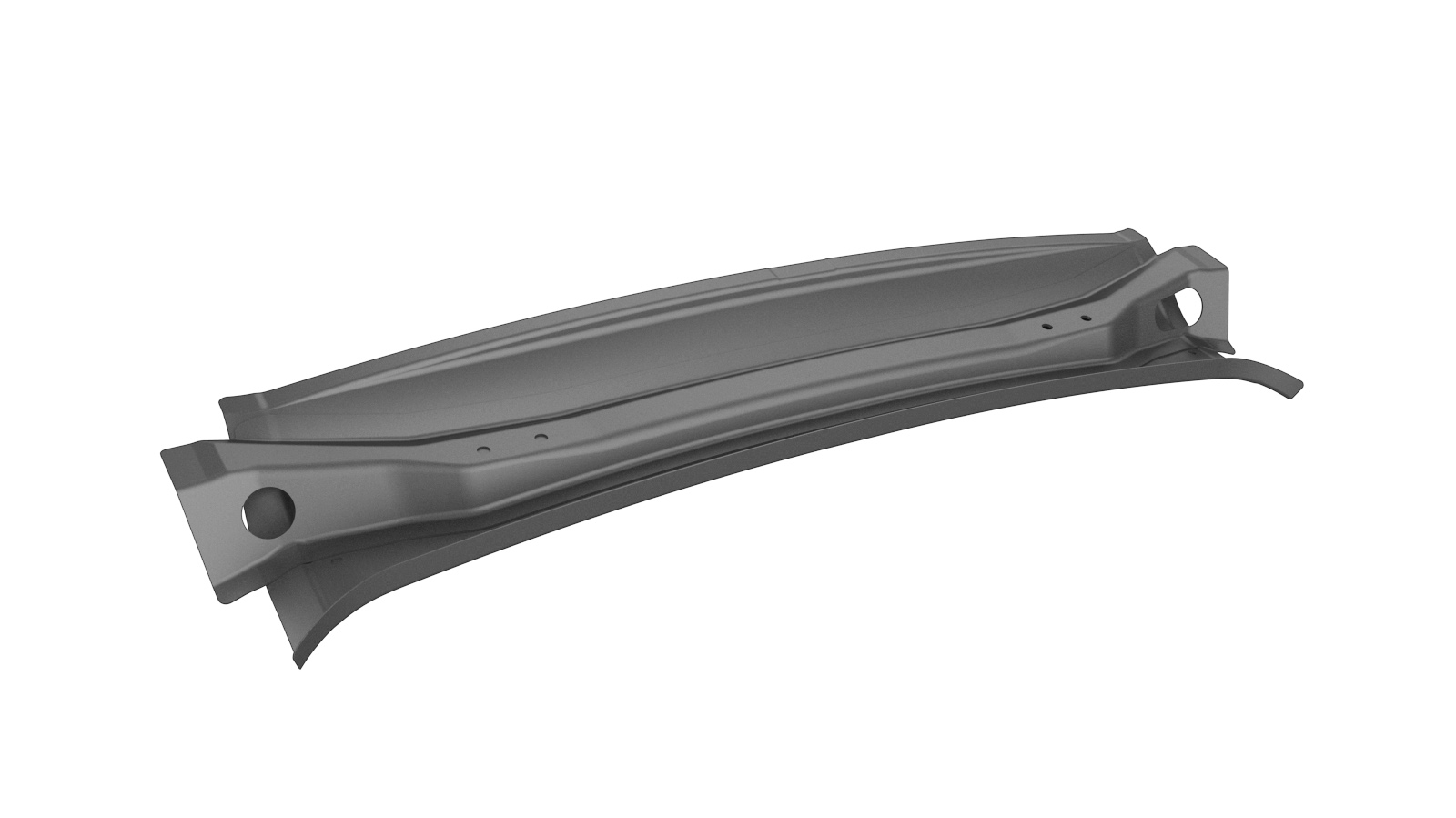

| 1 | קורה אחורית תחתונה (קורה אחורית תחתונה) | |
| 8 | מסמרת נורה מבנית, 6.5 מ"מ | |
| שני | מסמרת מבנית, 6.5 מ"מ בינוני | |
| שני | SPR, 5x7 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- קורה אחורית עליונה.
-

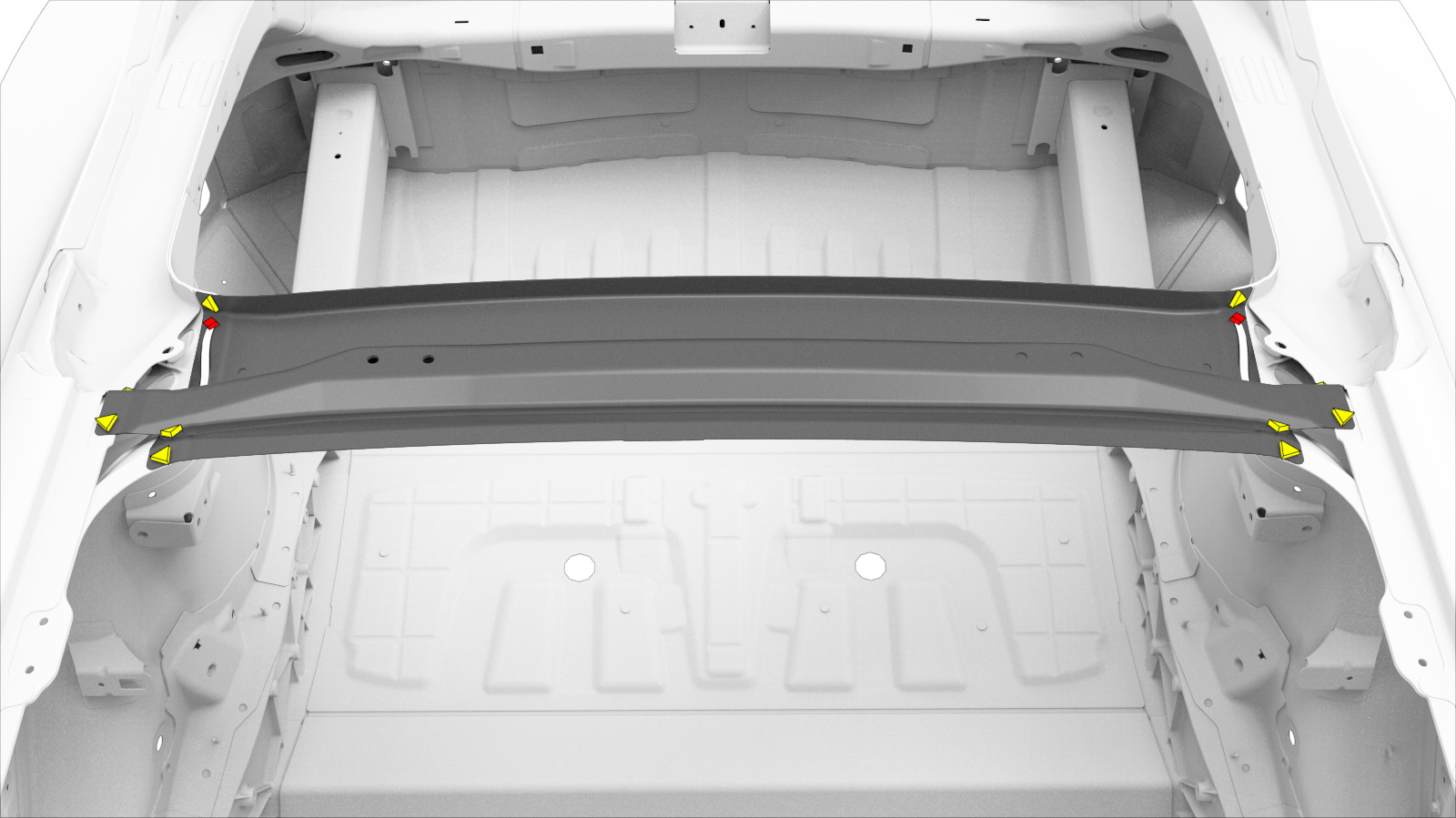

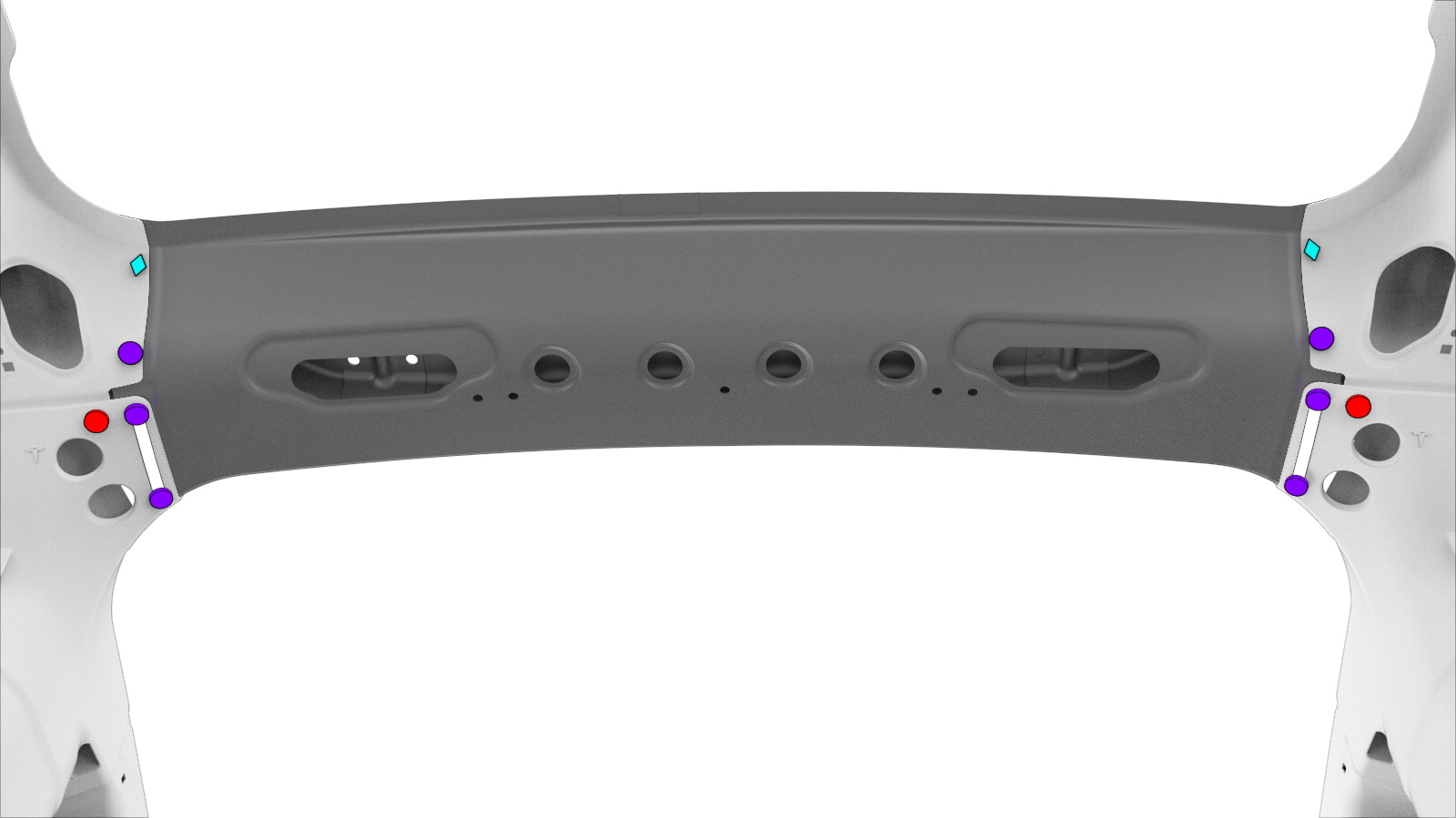

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל
-

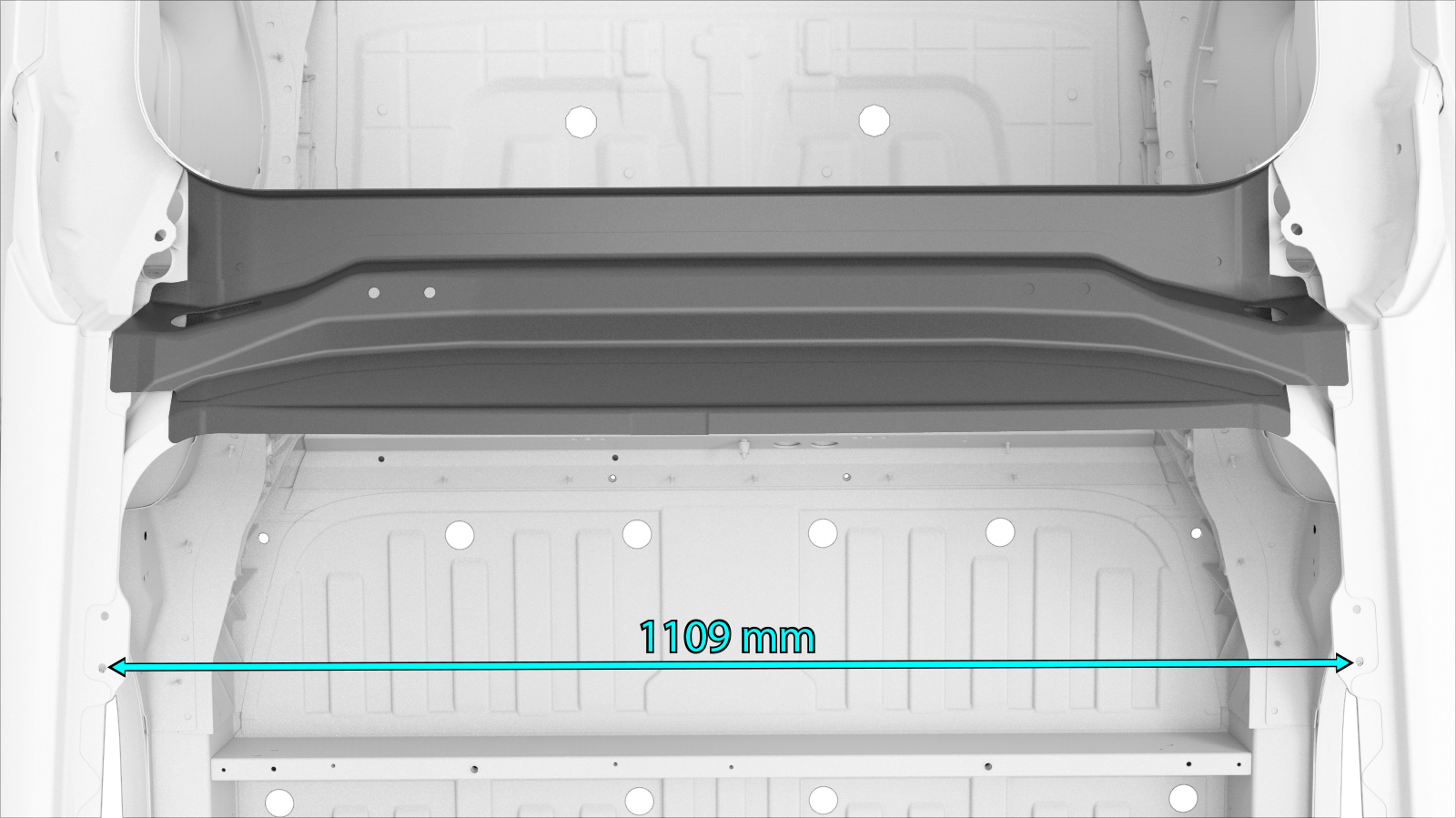

הכינו להתקנה.

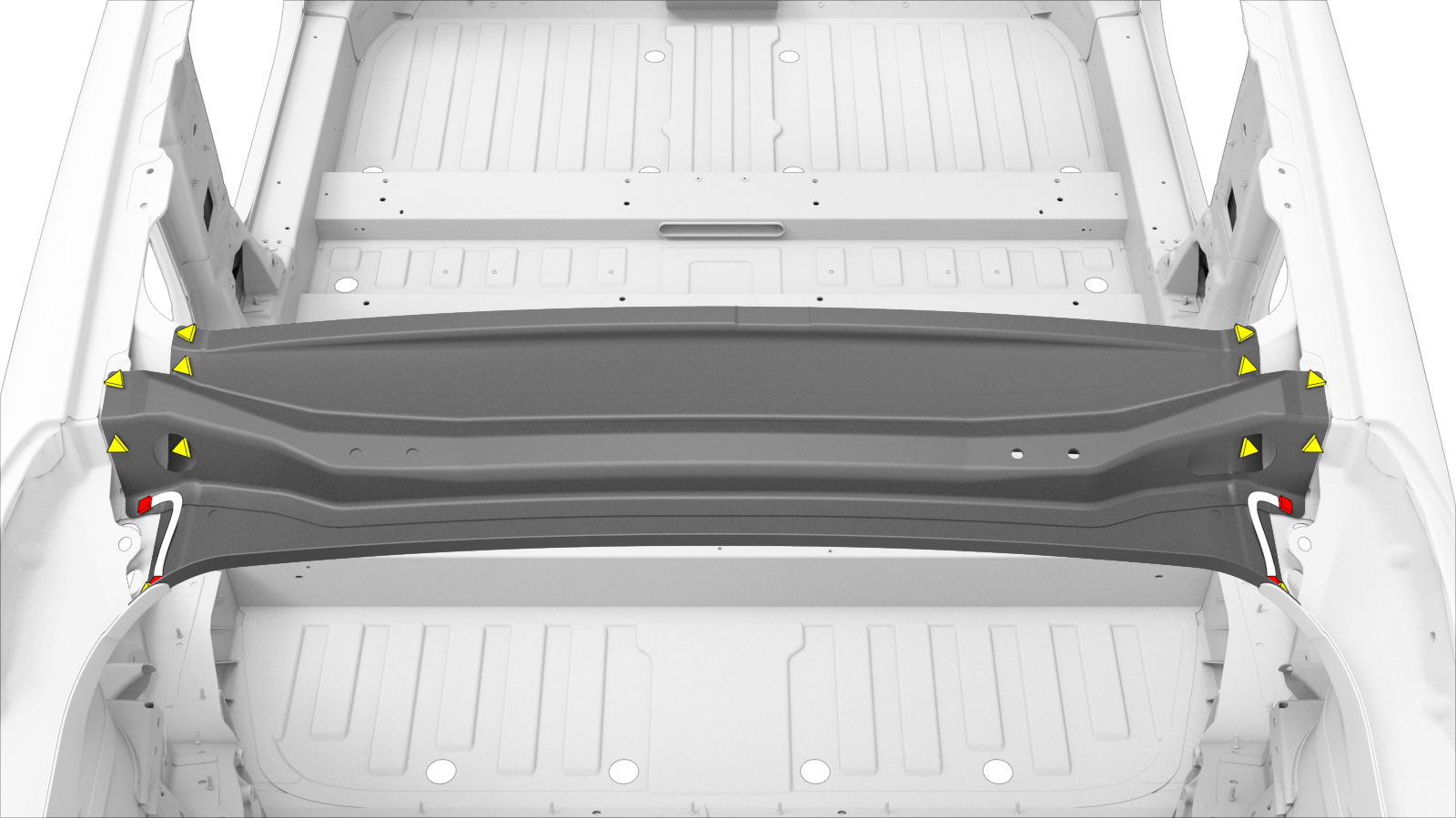

או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות מבניות, 6.5 מ"מ בינוני
או SPRs, 5x7הערההשתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 085 0125. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-קורה אחורית עליונה.
- בצעו את התפעולים הנדרשים לאחר תיקון.
