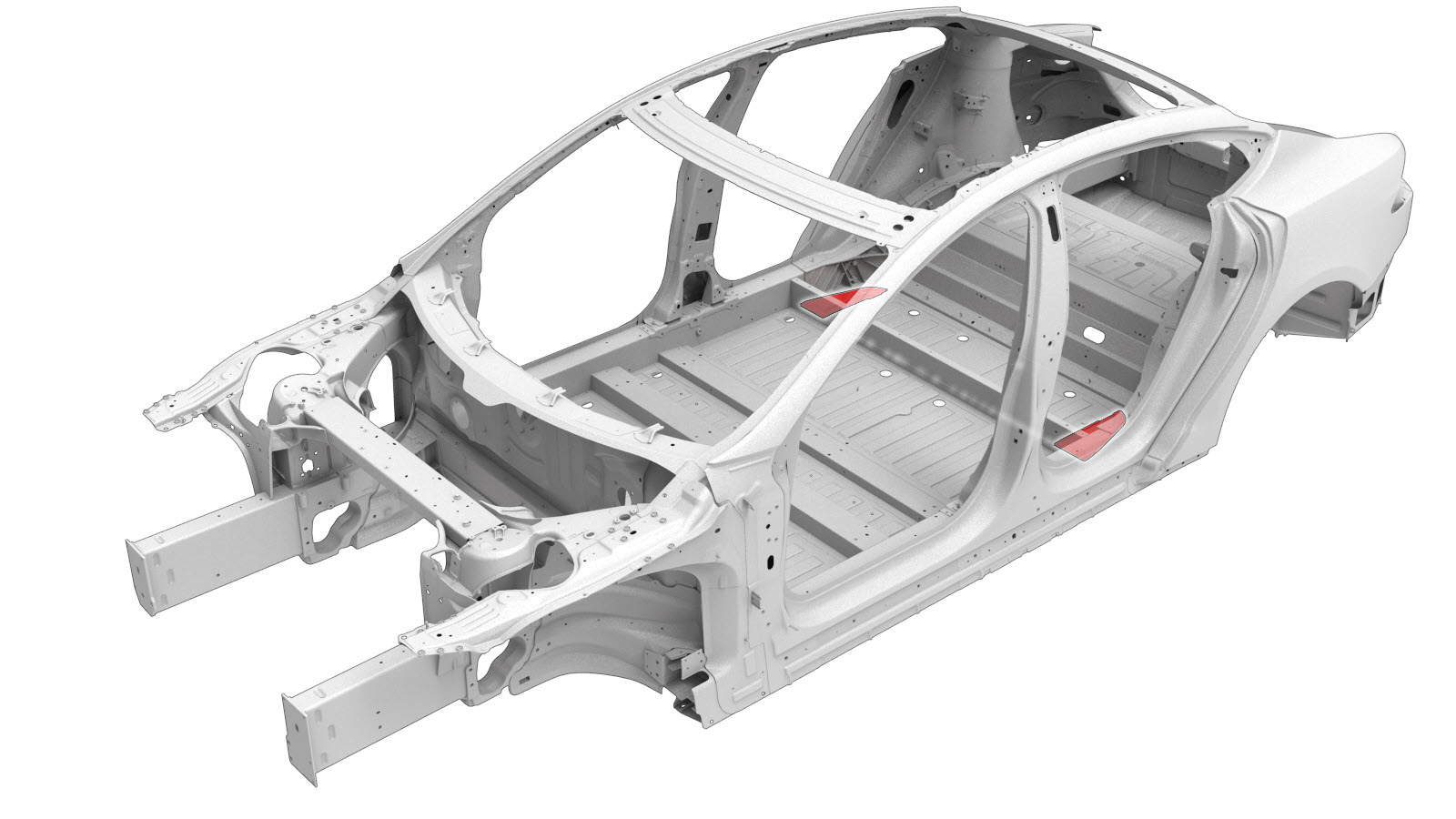

מקטע לוח רצפה מושב אחורי
קוד תיקון:
10101817002
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

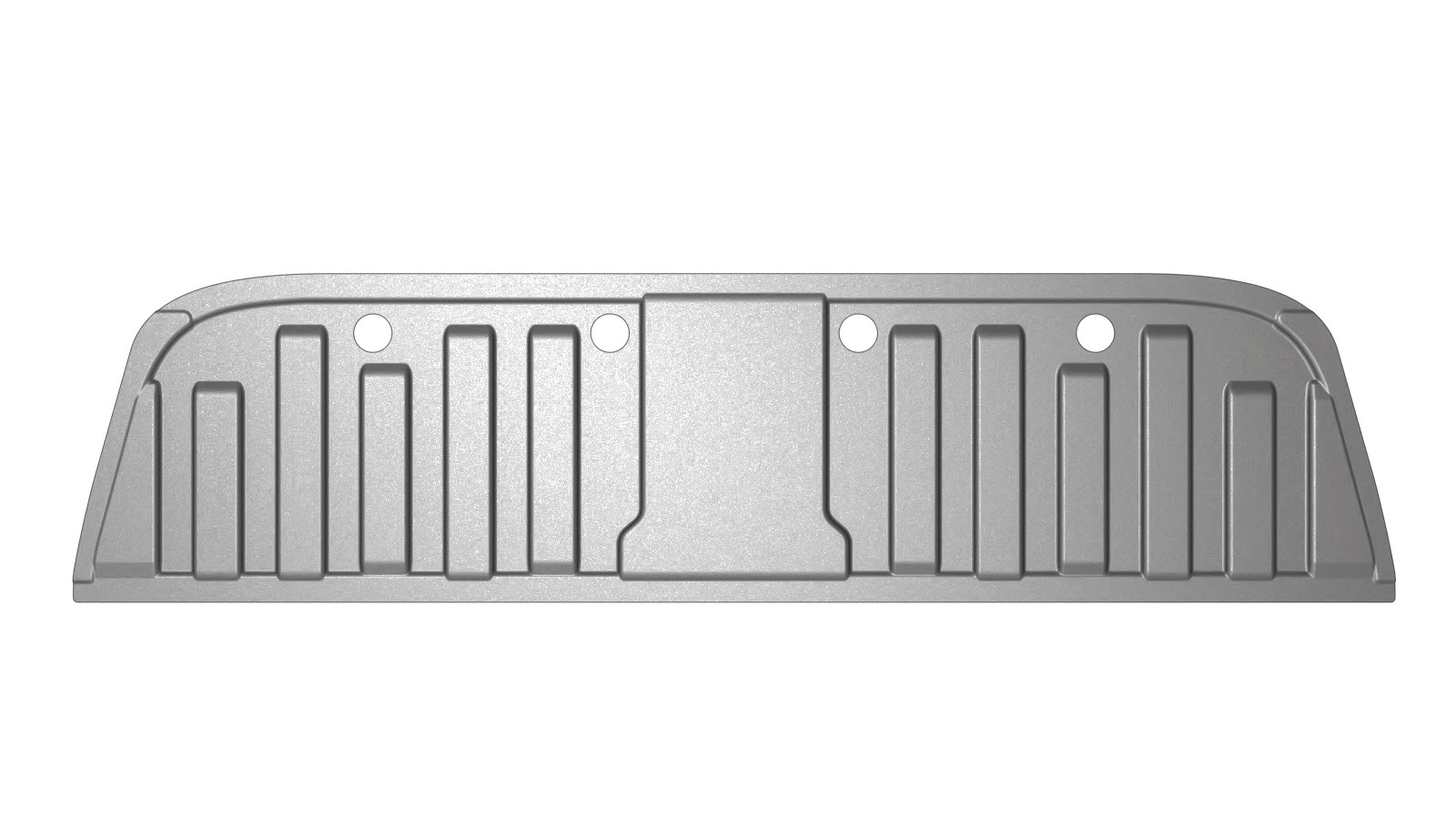

| 1 | PNL - RR FLOOR SEAT (REFRESH) (לוח רצפה מושב אחורי) | |
| 9 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

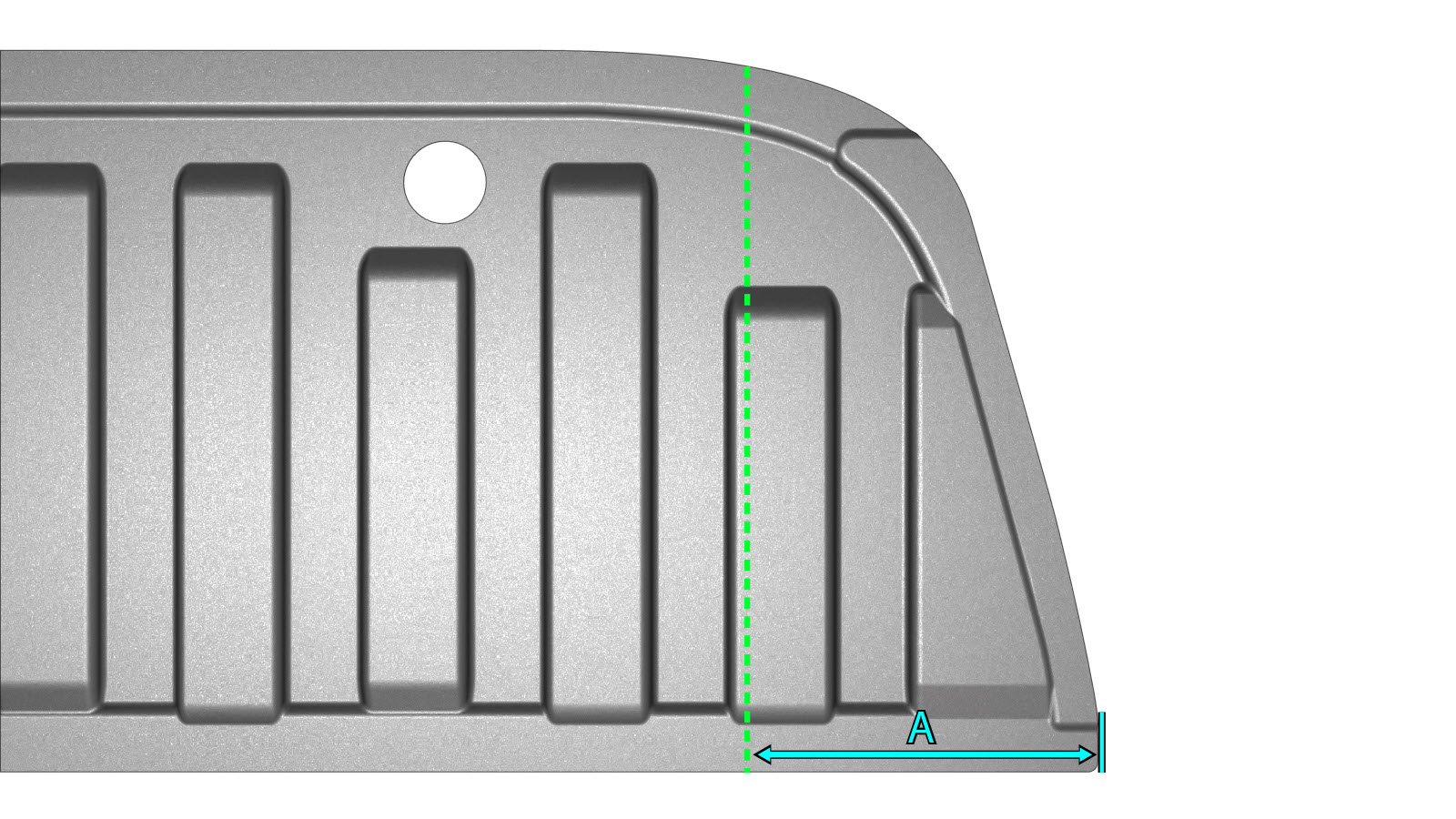

חתכו את לוח רצפת מושב אחורי החדש כדי ליצור את הרכיב החדש.
קו חיתוך
קו/נקודת מראה מקום
- A = 170 מ"מ.
-

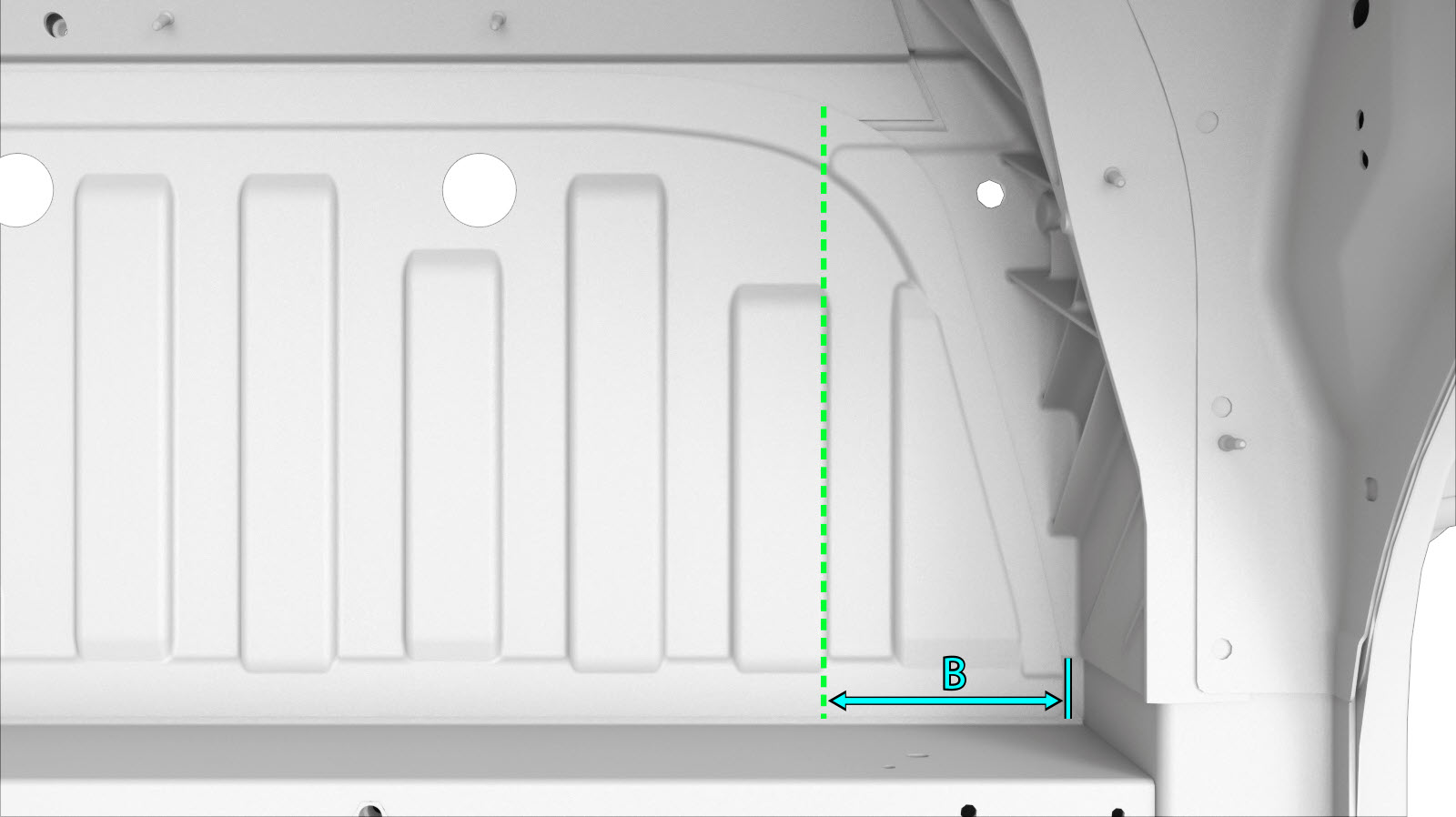

הסירו את המקטע של הרכיב המקורי.
קו חיתוך
קו/נקודת מראה מקום
- B = 130 מ"מ.

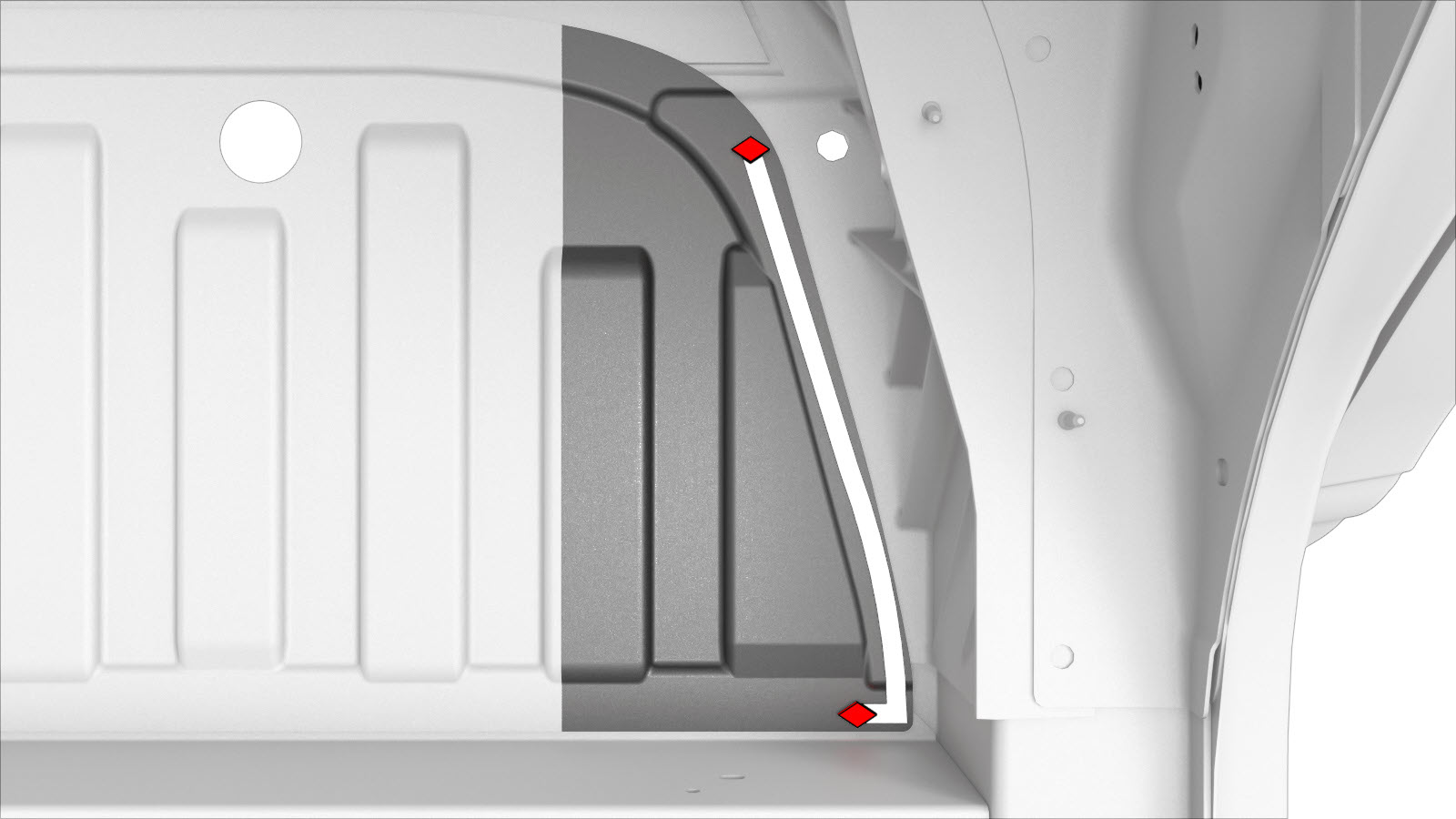

או SPR של המפעל
-
הכינו להתקנה.
או מסמרות נורה מבניות, 6.5 מ"מ

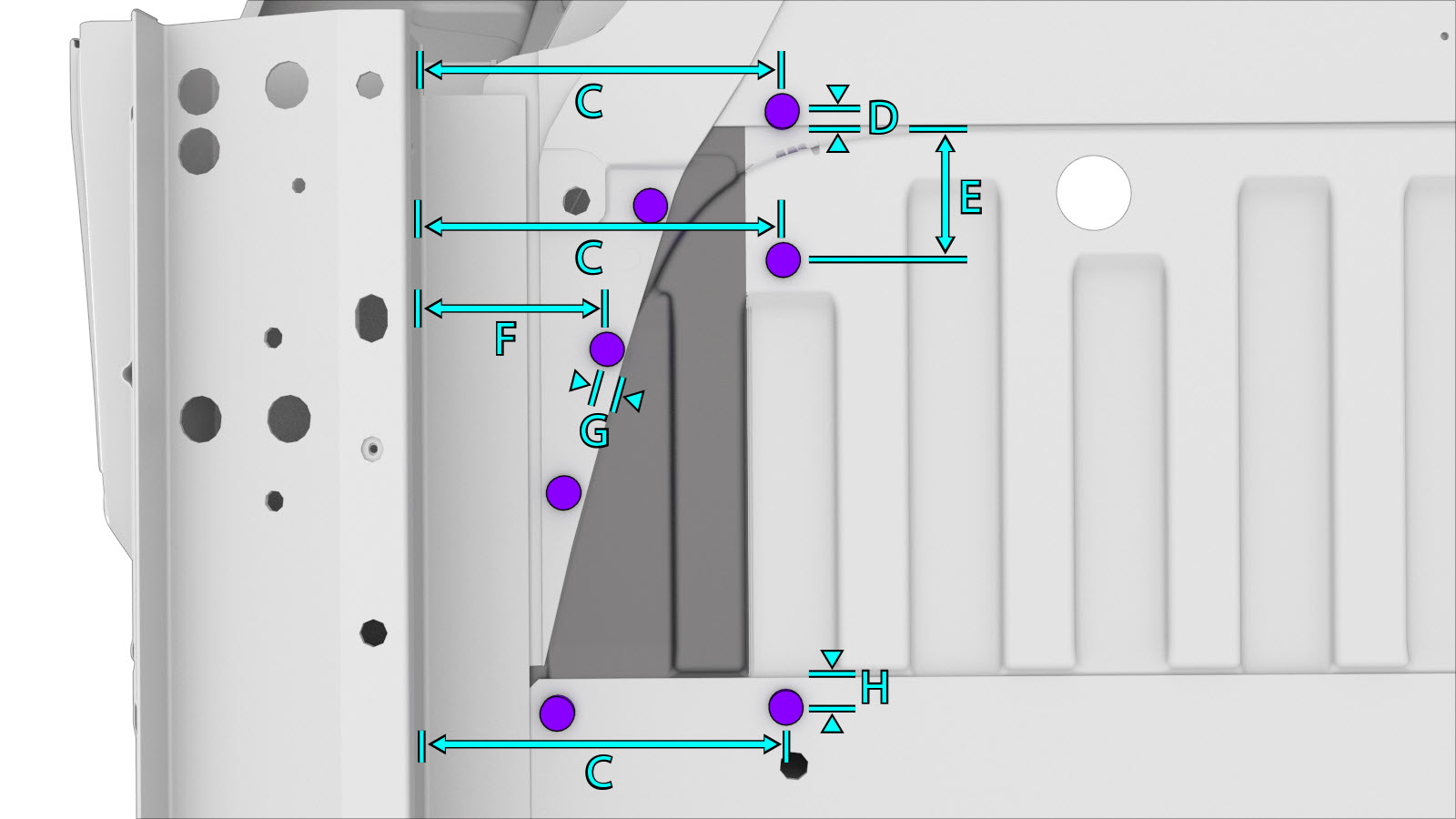

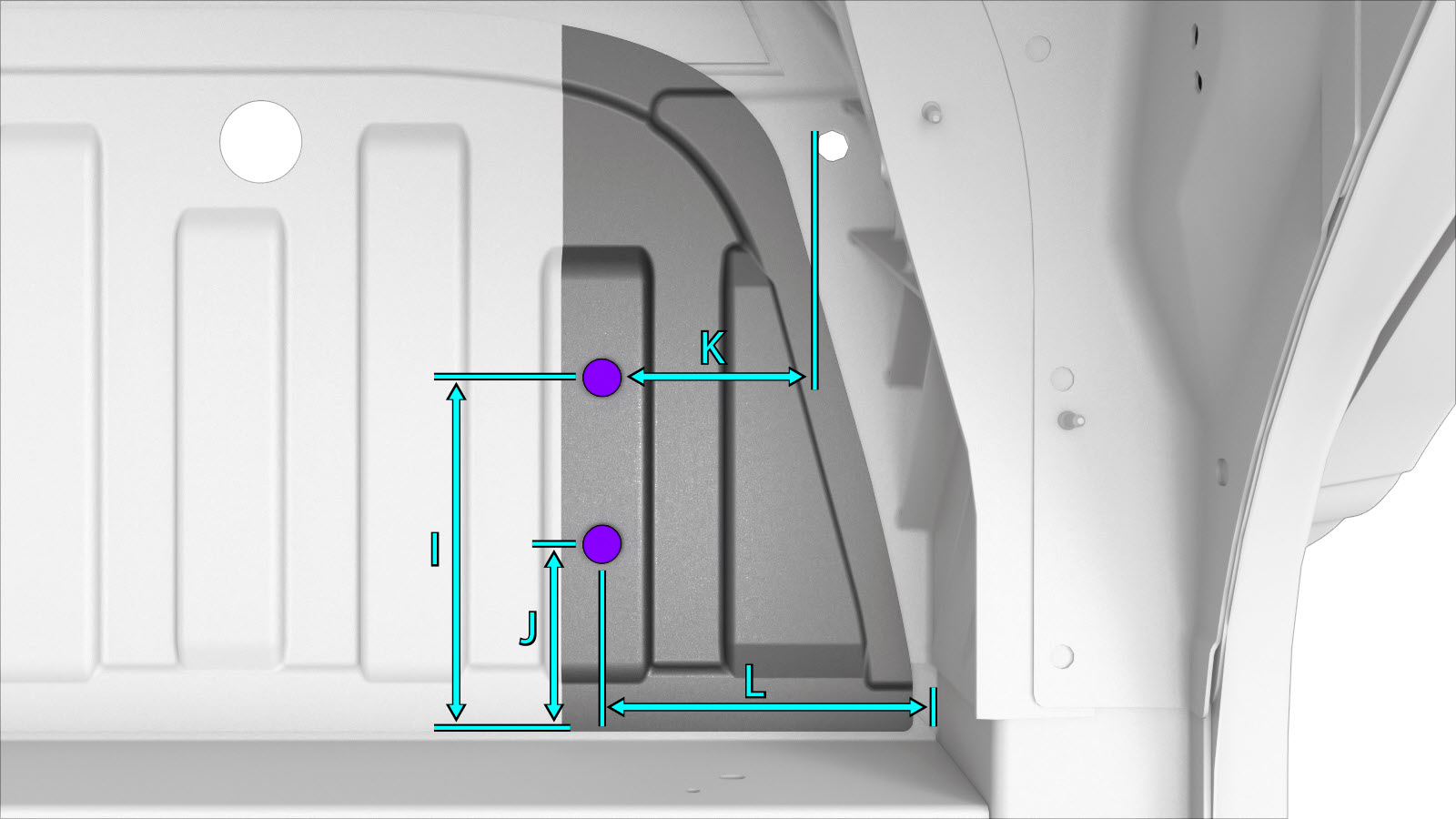

קו חיתוך
קו/נקודת מראה מקום
- C = 194 מ"מ
- D = 7 מ"מ
- E = 74 מ"מ
- F = 99 מ"מ
- G = 10 מ"מ
- H = 6 מ"מ
- I = 179 מ"מ
- J = 91 מ"מ
- K = 103 מ"מ
- L = 163 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
