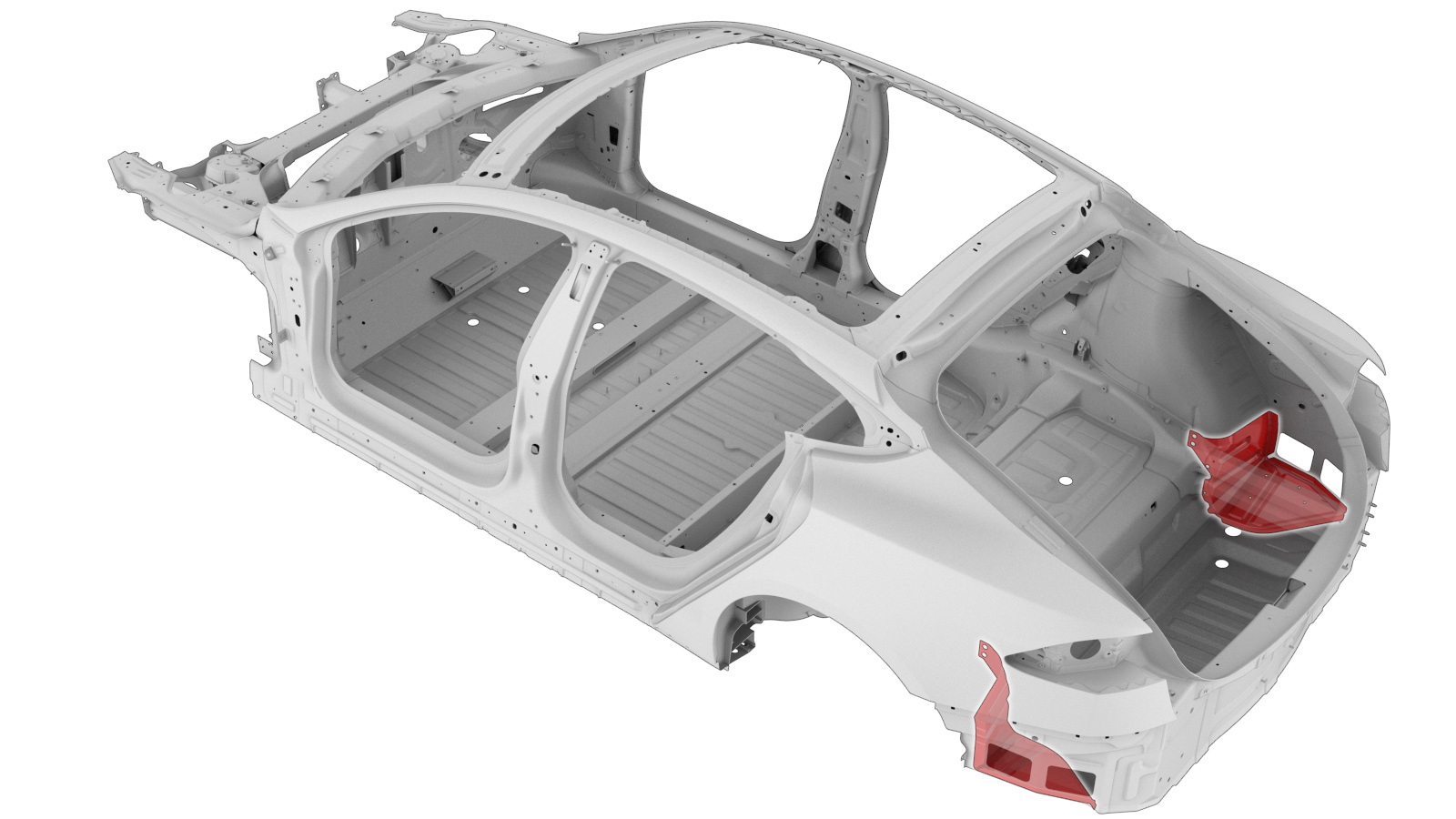

הארכת רצפת תא המטען האחורי (כלי רכב אשר נבנו עד 5 בנובמבר 2014)
קוד תיקון:
10101817502
10100140202
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תהליך תיקון זה הנו עבור כלי רכב שנבנו עד 5 בנובמבר 2014 (עם צומת אחורי דור ראשון).
- עבור כלי רכב אשר נבנו אחרי 5 בנובמבר 2014 (עם צומת אחורי דור שני), ראו הארכת רצפת תא המטען האחורי (כלי רכב אשר נבנו אחרי 5 בנובמבר 2014).
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

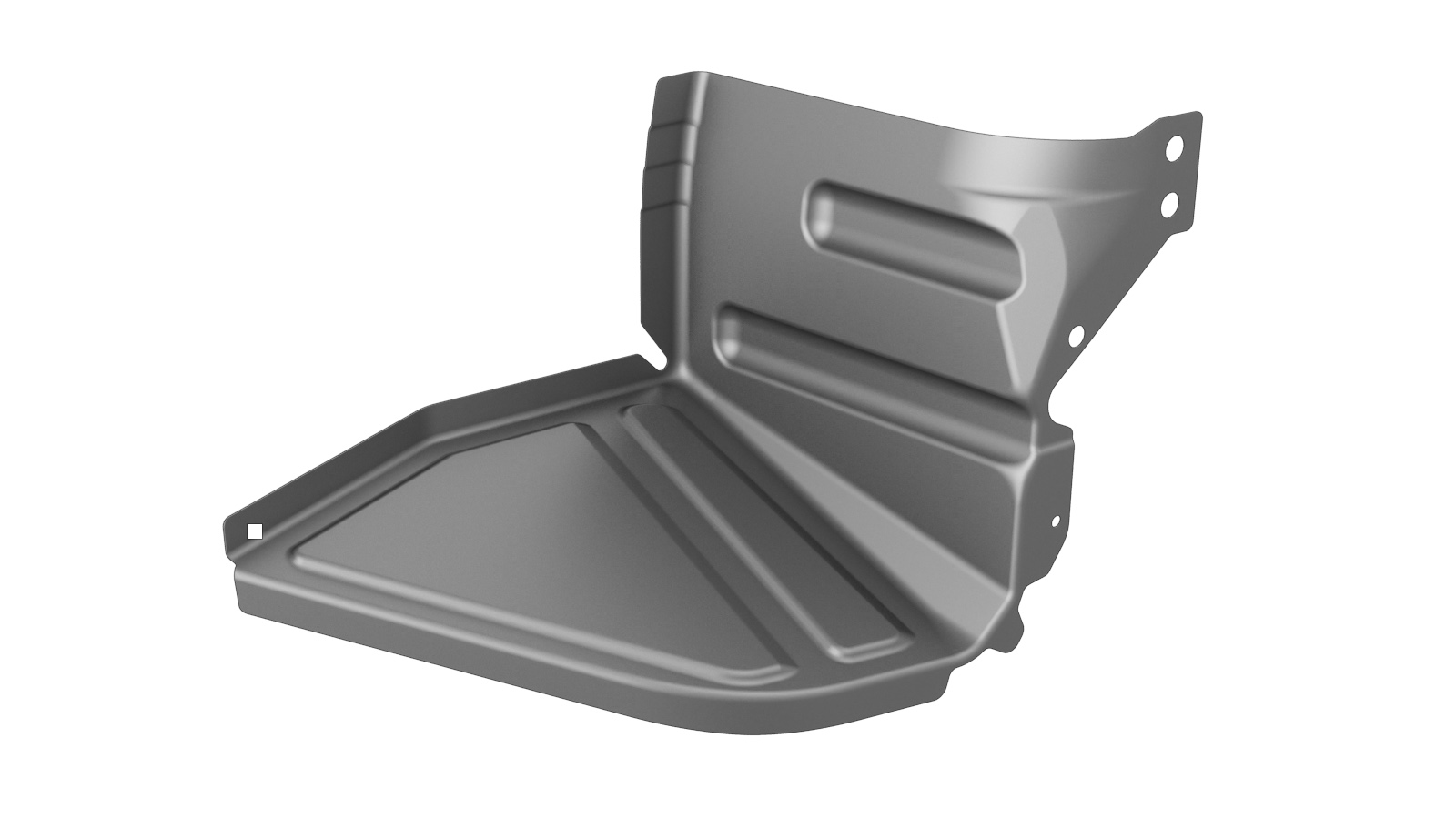

| 1 | הארכת רצפת תא המטען האחורי (הארכת רצפת תא המטען האחורי) | |
| 4 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 3 | מסמרת אוגן מבנית | |
| 8 | SPR, 5x4 | |
| 9 | SPR, 5x4.5 | |
| 1 | SPR, 5x6 H2 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

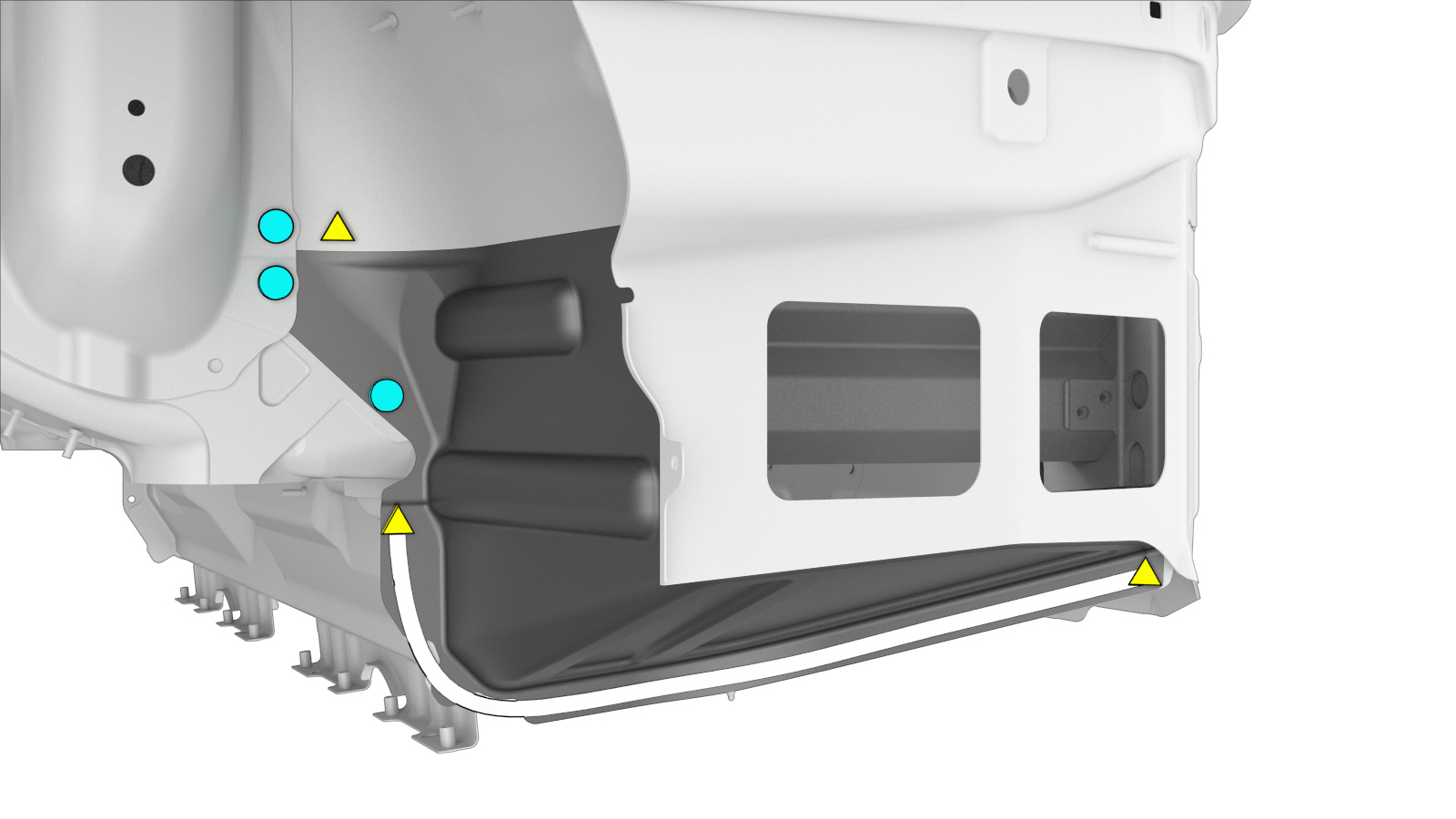

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או מסמרות מבניות ברמת מפעל
-
הכינו להתקנה.

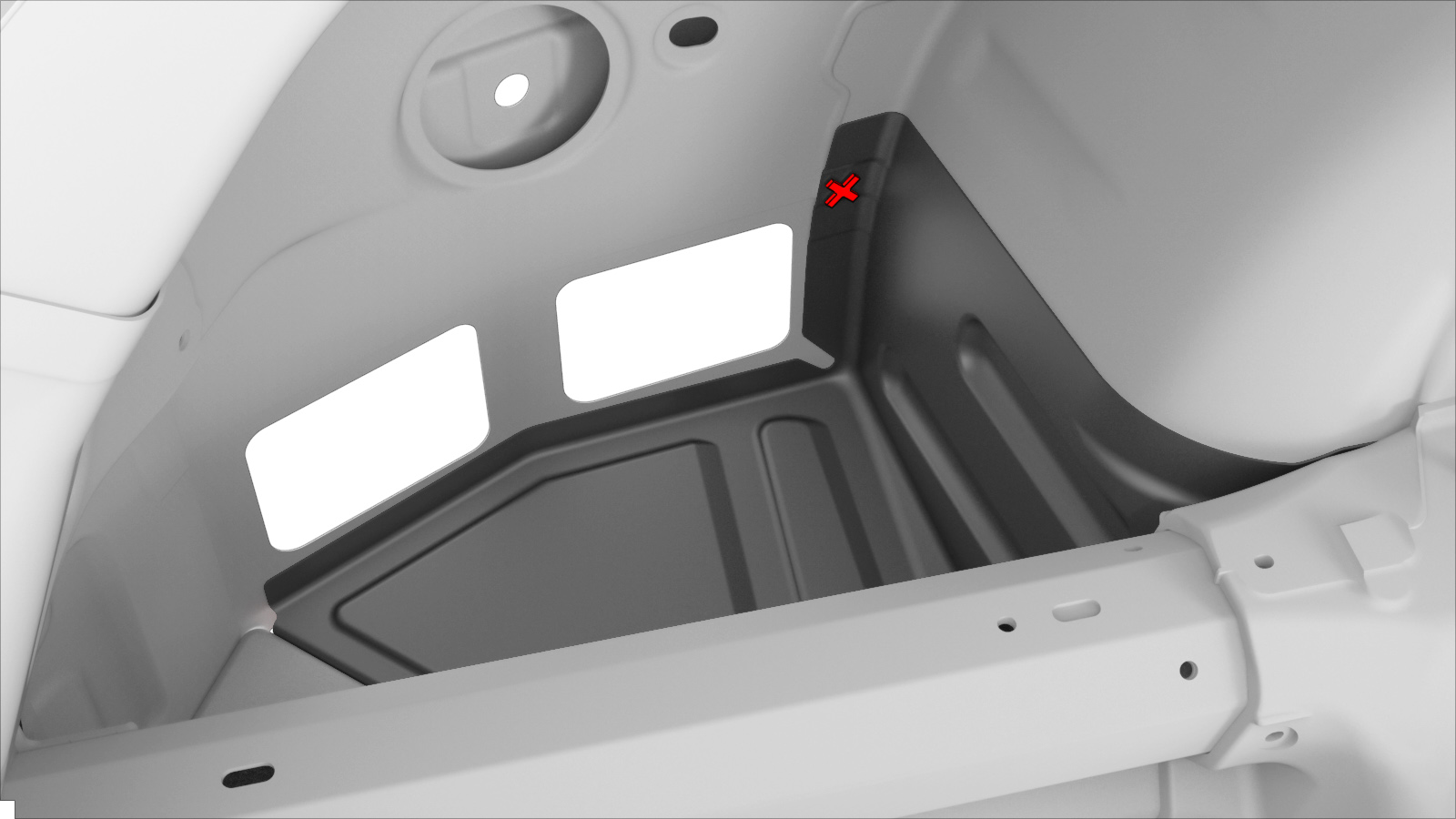

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

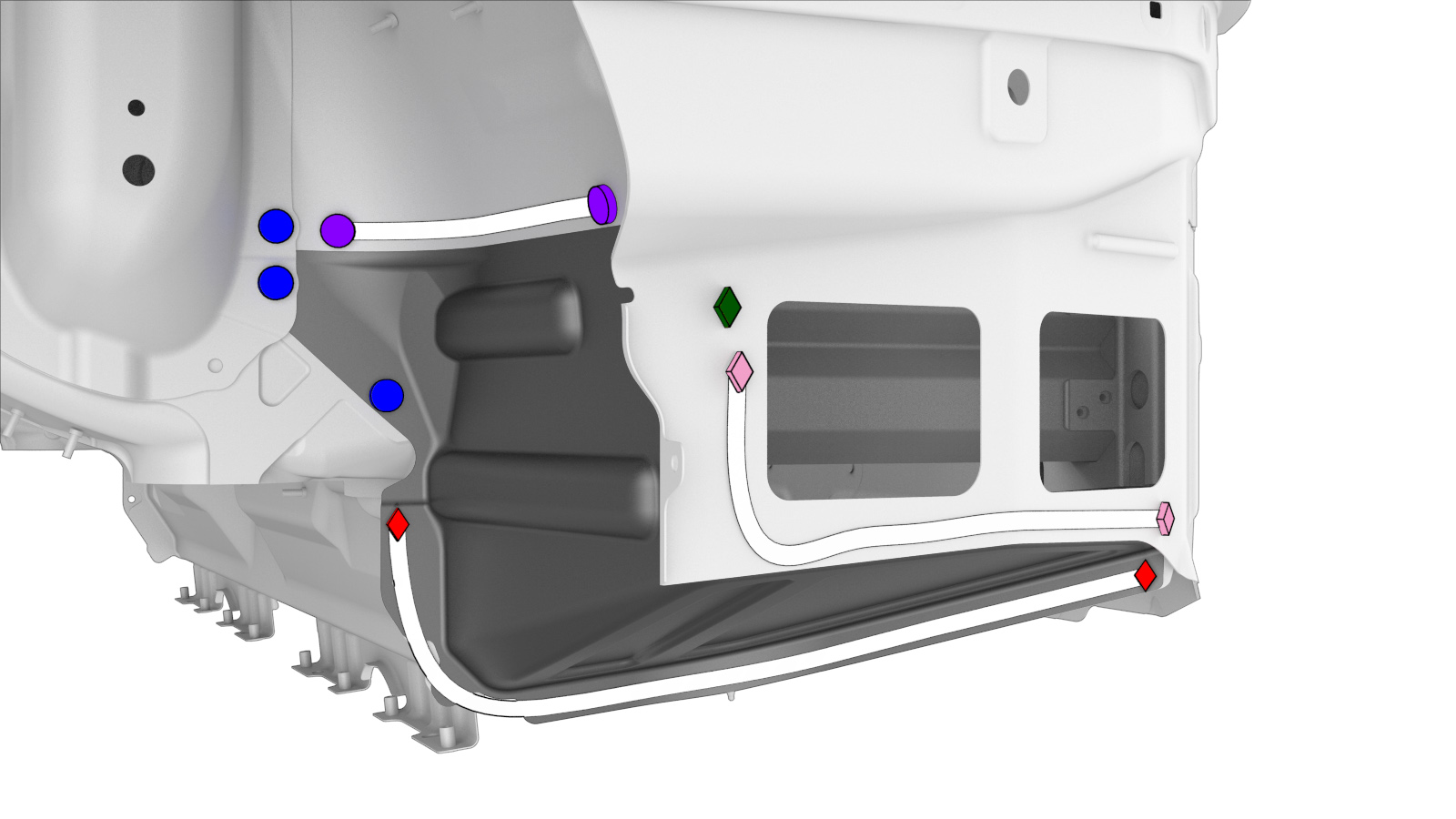

או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות אוגן מבניות, 6.5 מ"מ

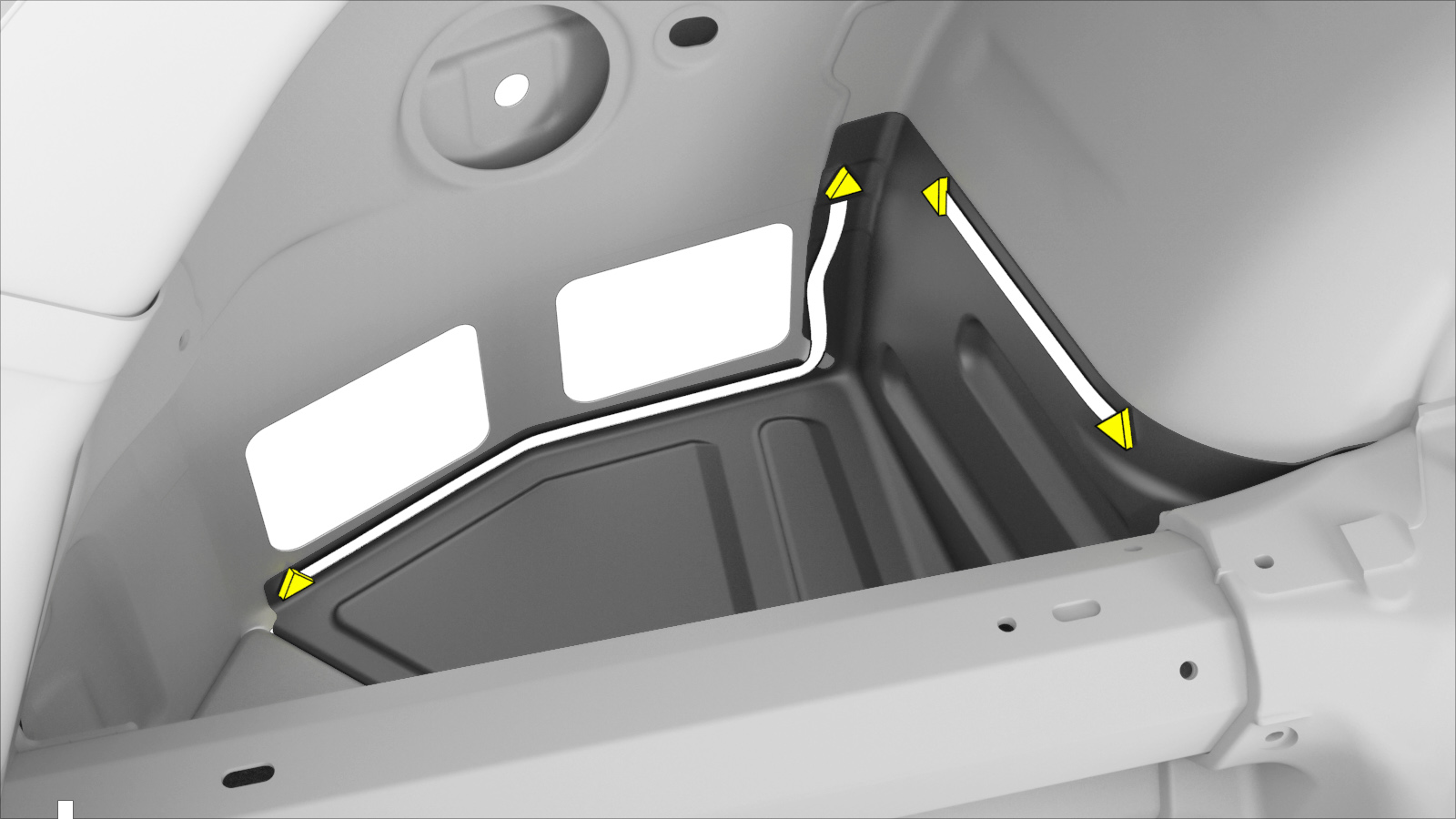

או SPRs, 5x4הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: SM 070 0056.או SPRs, 5x4.5הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: KA 075 2113.או SPRs, 5x6 H2הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: SM 085 0125. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
