מכלול Shotgun עליון
קוד תיקון:
10101019102
10101030002
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- כל מקטע פרטני או כל שילוב מקטעים של ה-Shotgun העליון ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי מקטע Shotgun עליון של מסמך זה הנם בשימוש.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
שימוש במסמך זה
- תיאורי מקטע Shotgun עליון הוא מספק נתונים על איפה וכיצד לחתוך במכלול ה-Shotgun העליון כנדרש כדי להחליף אזורים ניזוקים ב-Shotgun העליון, או כדי לקבל גישה אל חלקים מתחת למבנה כלי הרכב. השתמשו בתיאורי מקטע זה כדי לקבוע היכן לבצע חיתוך בהצלחה במכלול ה-Shotgun העליון כנדרש לביצוע תיקון.הערהחיתוכים של מכלול ה-Shotgun העליון ניתנים להחלפה פרטנית או בשילוב כלשהו של מקטעים ככל ומיקומי החיתוך המאוזכרים המזוהים במסמך זה הנם בשימוש.הערההמידות ממיקומי חור הבורג הנם ממרכז החורים המאוזכרים, אלא אם מצוין אחרת בתיאור המקטע.
- הסרה והחלפה של חלקים במסמך זה כוללים את המידע הנדרש להחלפה של מכלול ה-Shotgun העליון בשלמותו. אם מבוצעת החלפת מקטעים במכלול ה-Shotgun העליון (לא חלק חיצוני של ה-Shotgun העליון בשלמותו), יש להשתמש בחלקים הרלוונטיים לכל שלב כדי לקבוע אלו חלקים ומהדקים נדרשים ואלו שלבים נדרשים כדי להשלים את התיקון.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

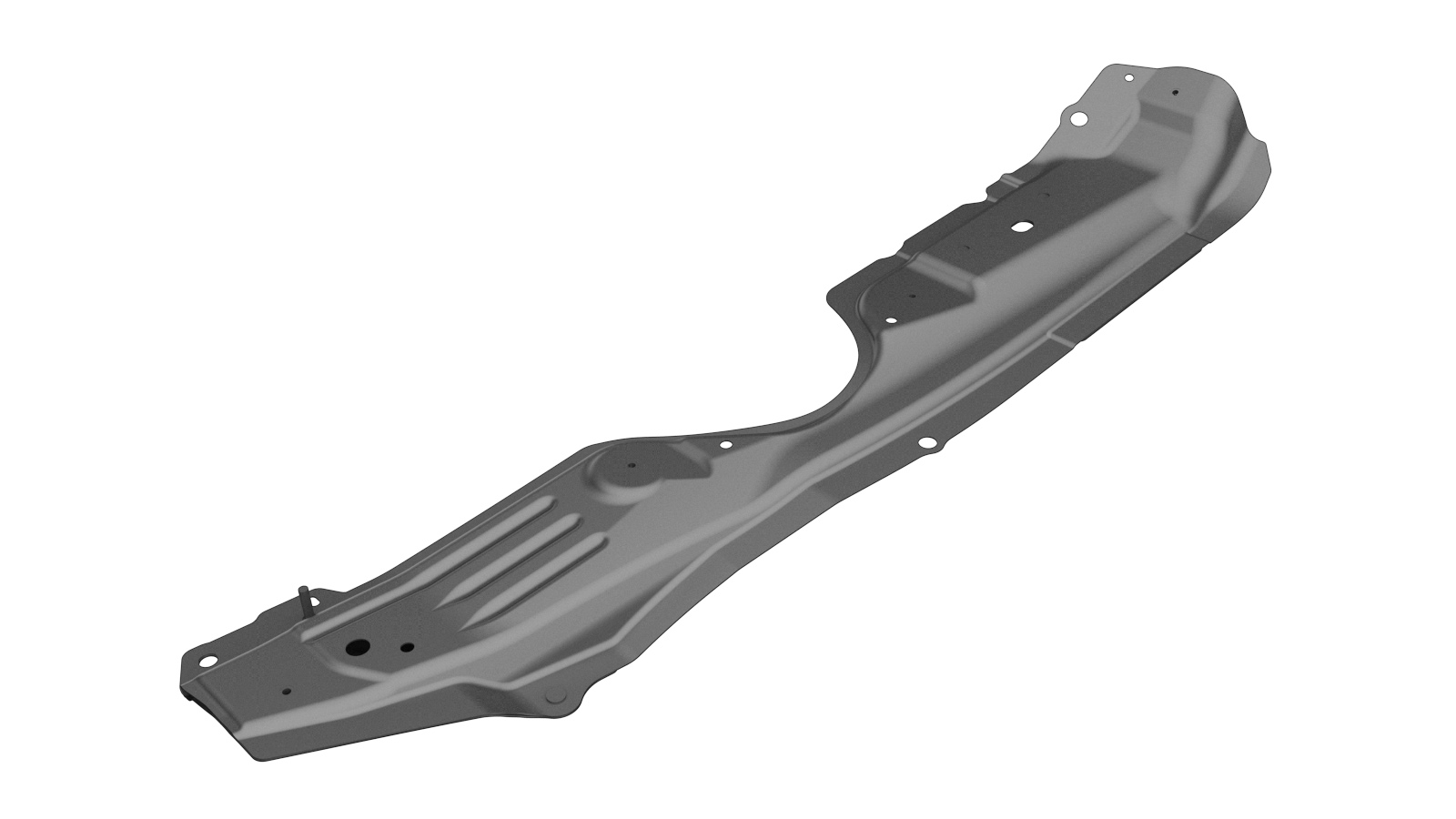

| 1 | Shotgun עליון (מכלול Shotgun עליון) | |
| 4 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 10 | SPR, 5x4.5 | |
| 3 | SPR, 5x6 H4 | |
| 3 | SPR, 5x6.5 | |
| 1 | בורג, ראש משושה , BOLT,HF,M6-1.0x21[88],G1009[B],MAT | מספר חלק של Tesla 1139785-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע Shotgun עליון
| מכלול ומקטעי Shotgun עליון | |
|---|---|
| ה-Shotgun העליון השלם הוא רכיב יחיד וניתן להחליפו בתיקון יחיד. לחילופין, במקום החלפת ה-Shotgun העליון בשלמותו, אזורים של ה-Shotgun העליון ניתנים להחלפה באמצעות חיתוכים של מכלול ה-Shotgun העליון באמצעות קווי חיתוך המתוארים במסמך זה. אזהרה בעת ביצוע חיתוכי מקטעים, אין לחתוך חורי ברגים. הערה התקינו את לוחות הגיבוי מאחורי כל מחבר השקה אם ישנו מספיק מרחב והשתמשו בדבק מבני כדי למלא את הפערים מאחורי הלוחות והרכיבים מתחת. |
|
| מכלול | מקטעים |
| מקטע Shotgun עליון | |
|---|---|
|

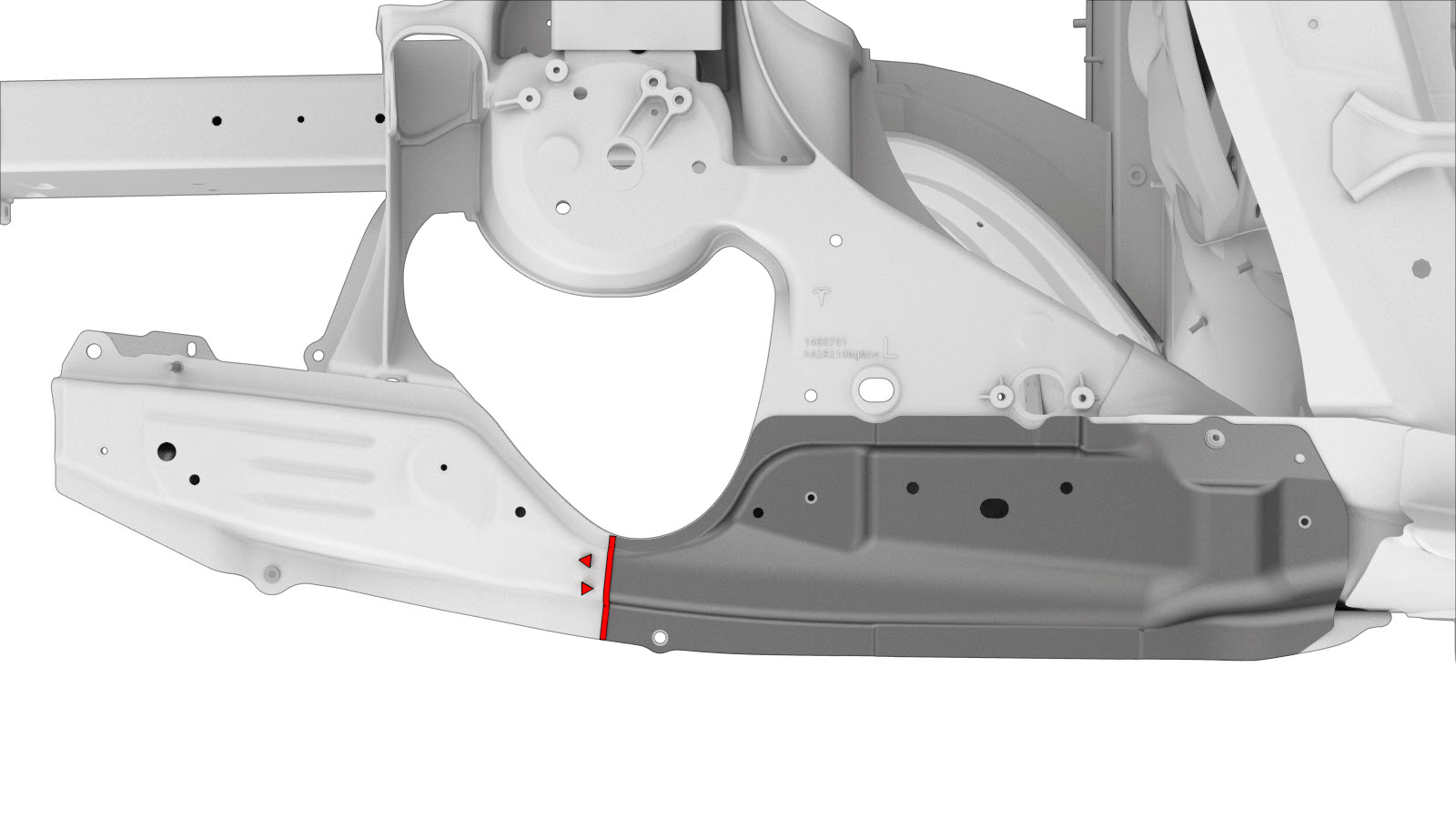

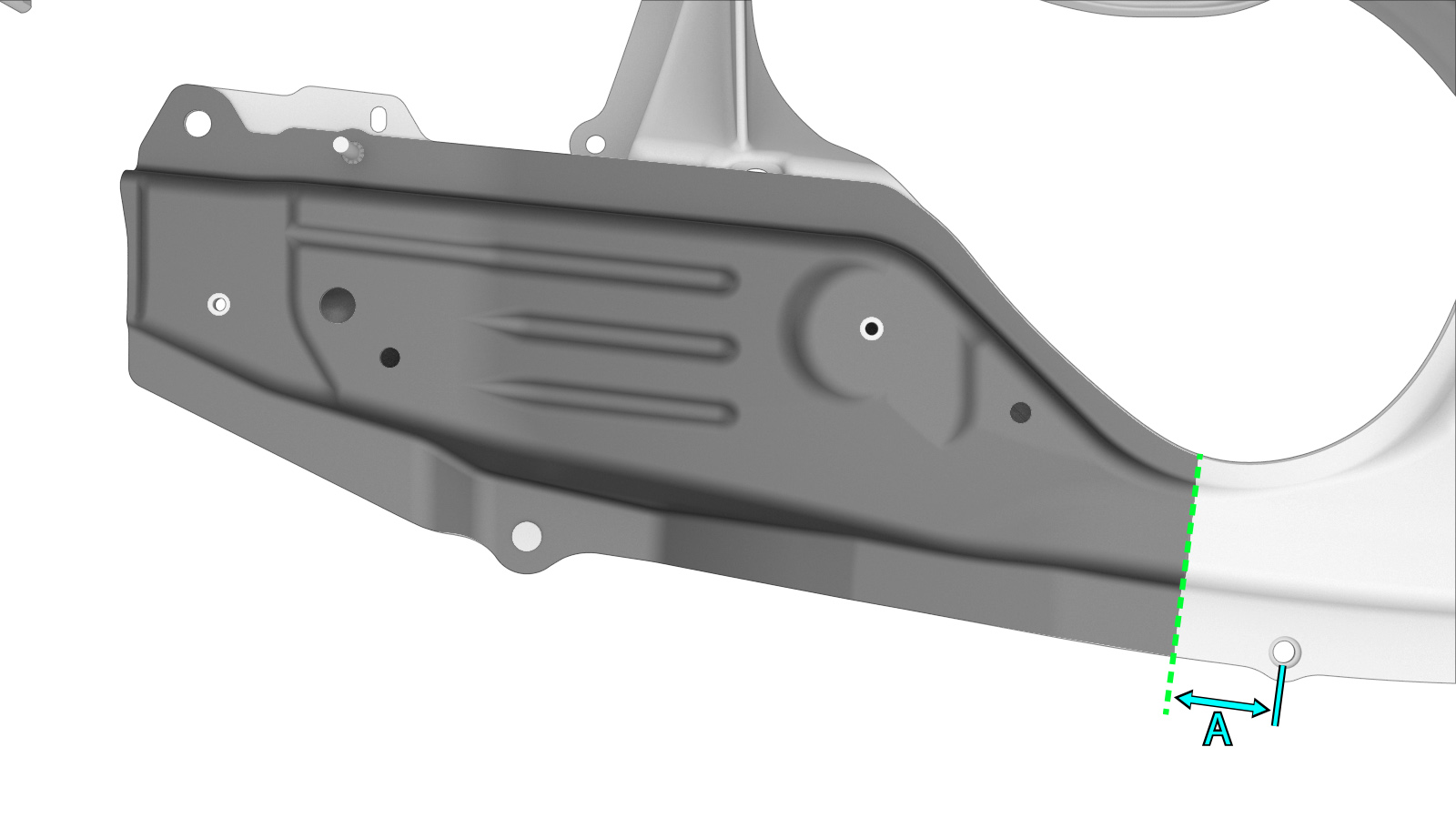

מקטע קדמי הערה הזמינו Shotgun עליון נוסף בעת ביצוע תיקון זה. קו חיתוך קו/נקודת מראה מקום

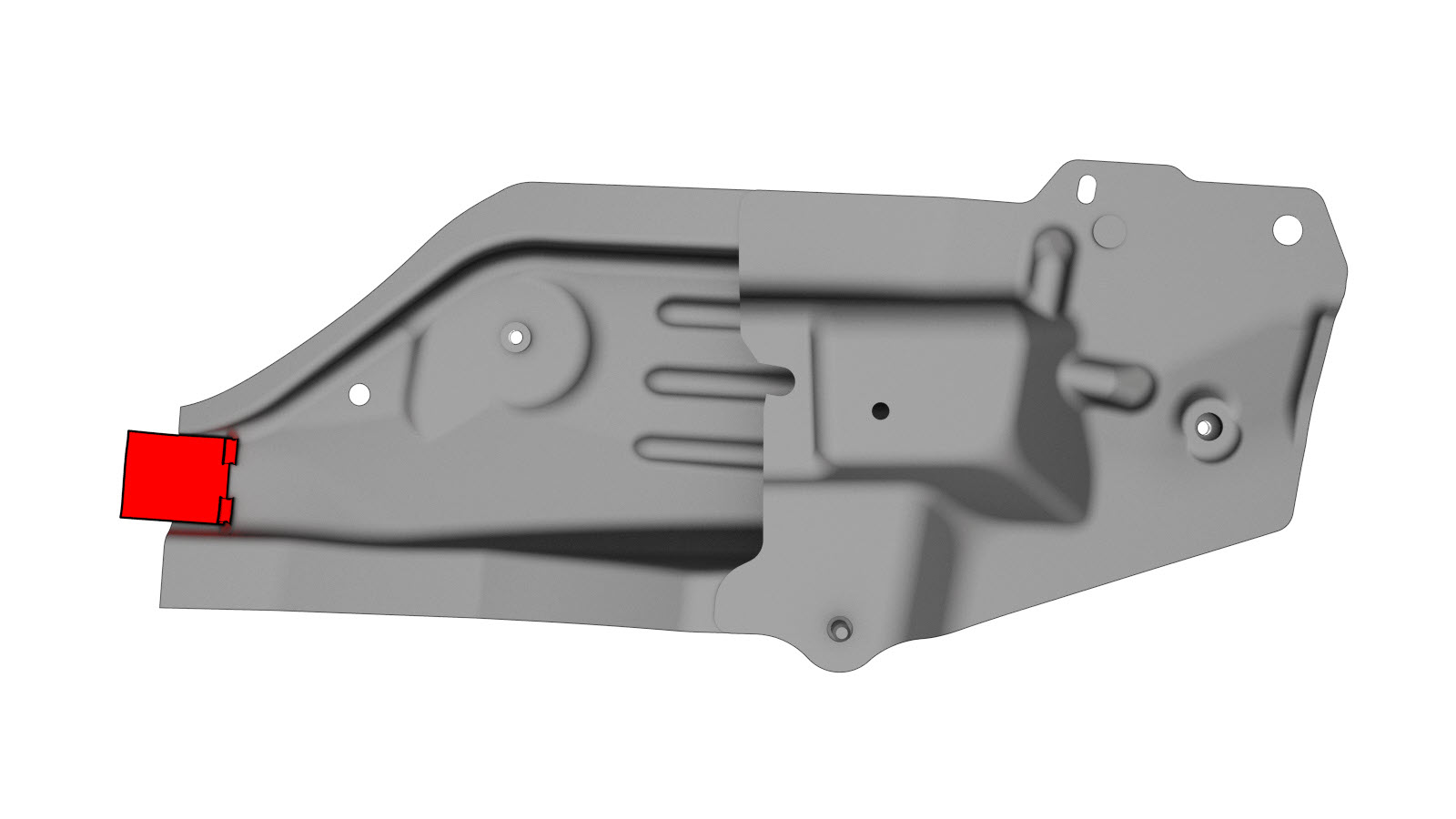

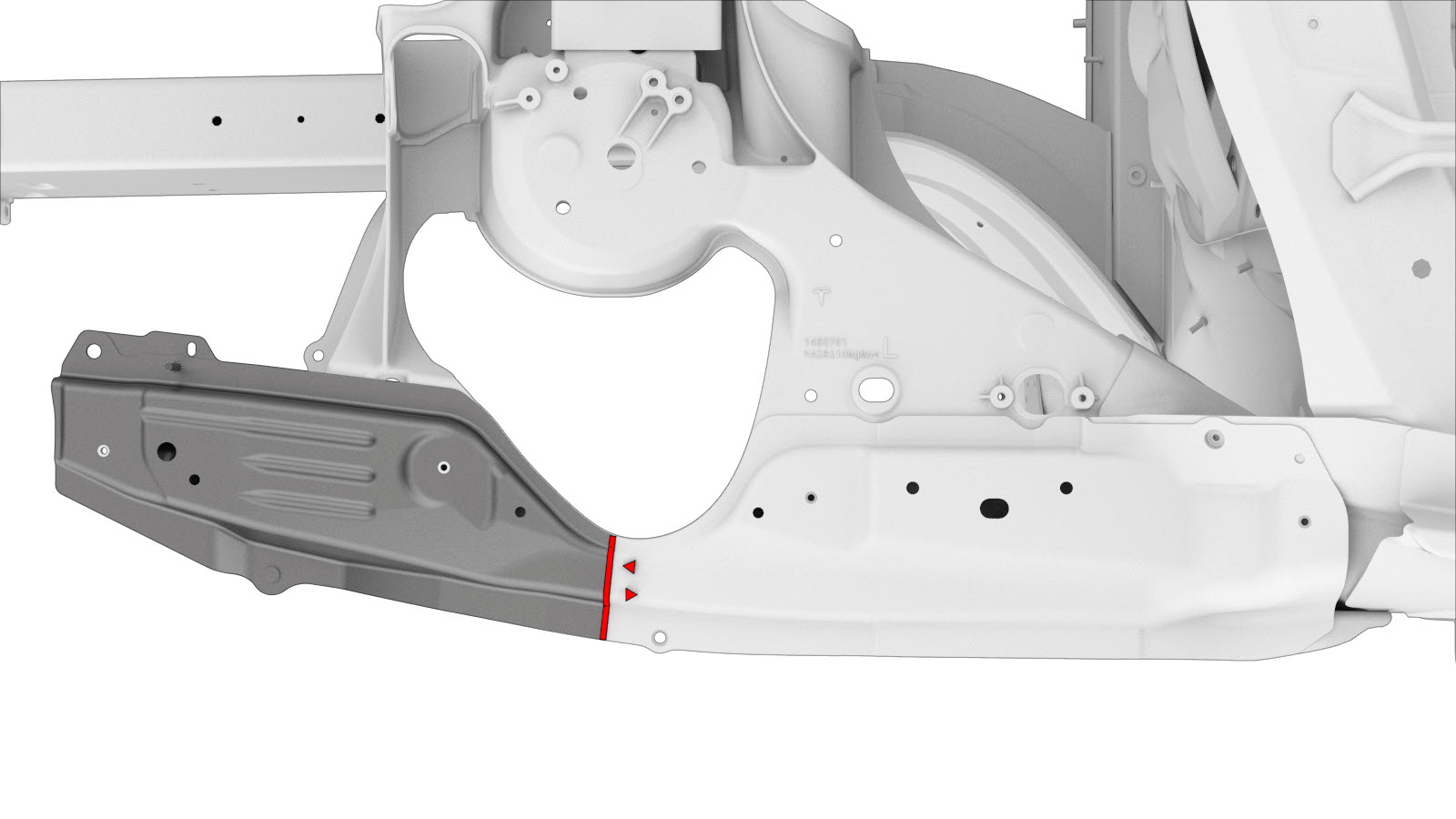

צרו והתקינו את לוחית הגיבוי כפי שמצוין. ריתוך GMA או ריתוכי מגופה אלומיניום |
|
|

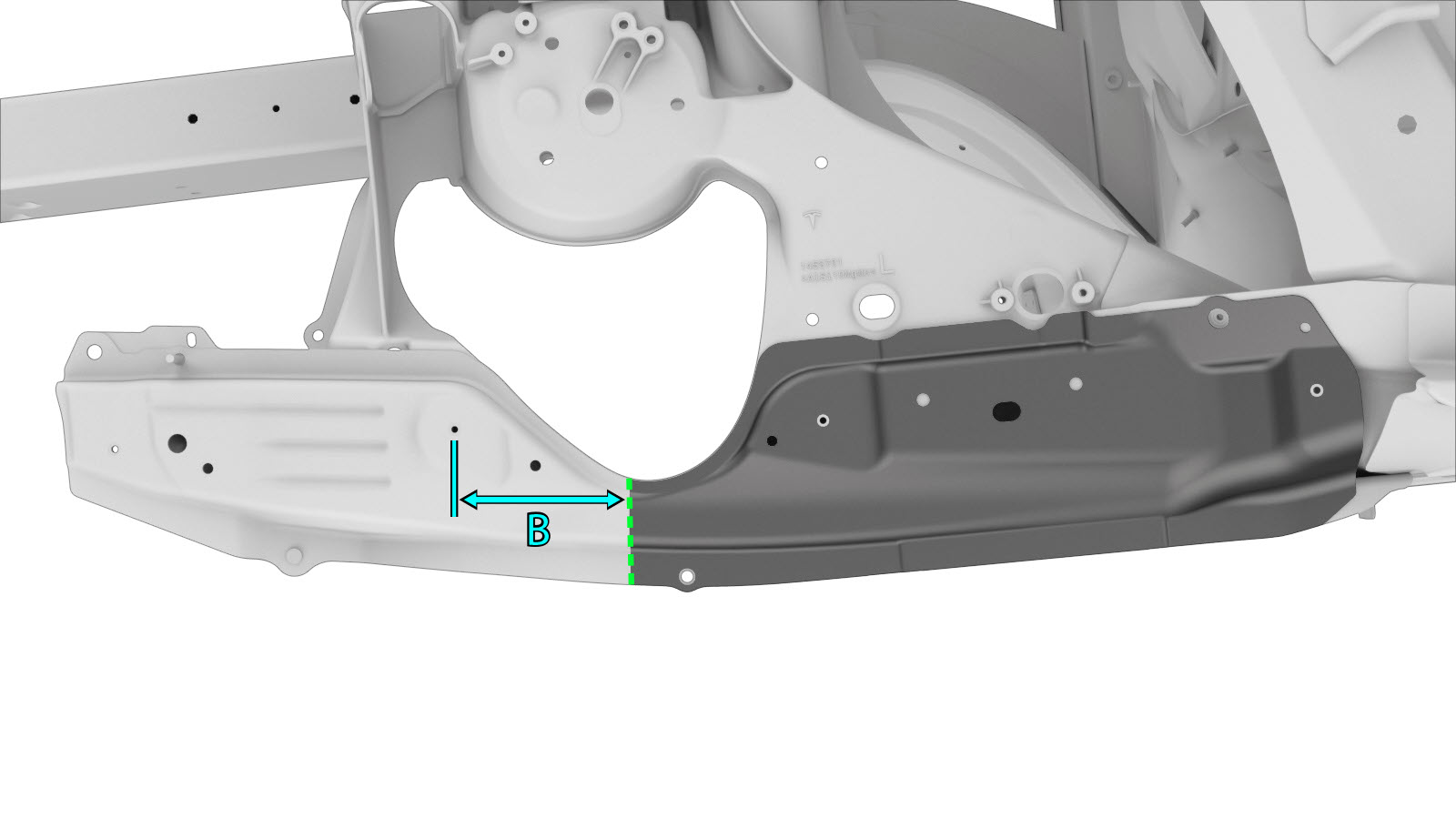

מקטע אחורי הערה הזמינו Shotgun עליון נוסף בעת ביצוע תיקון זה. קו חיתוך קו/נקודת מראה מקום

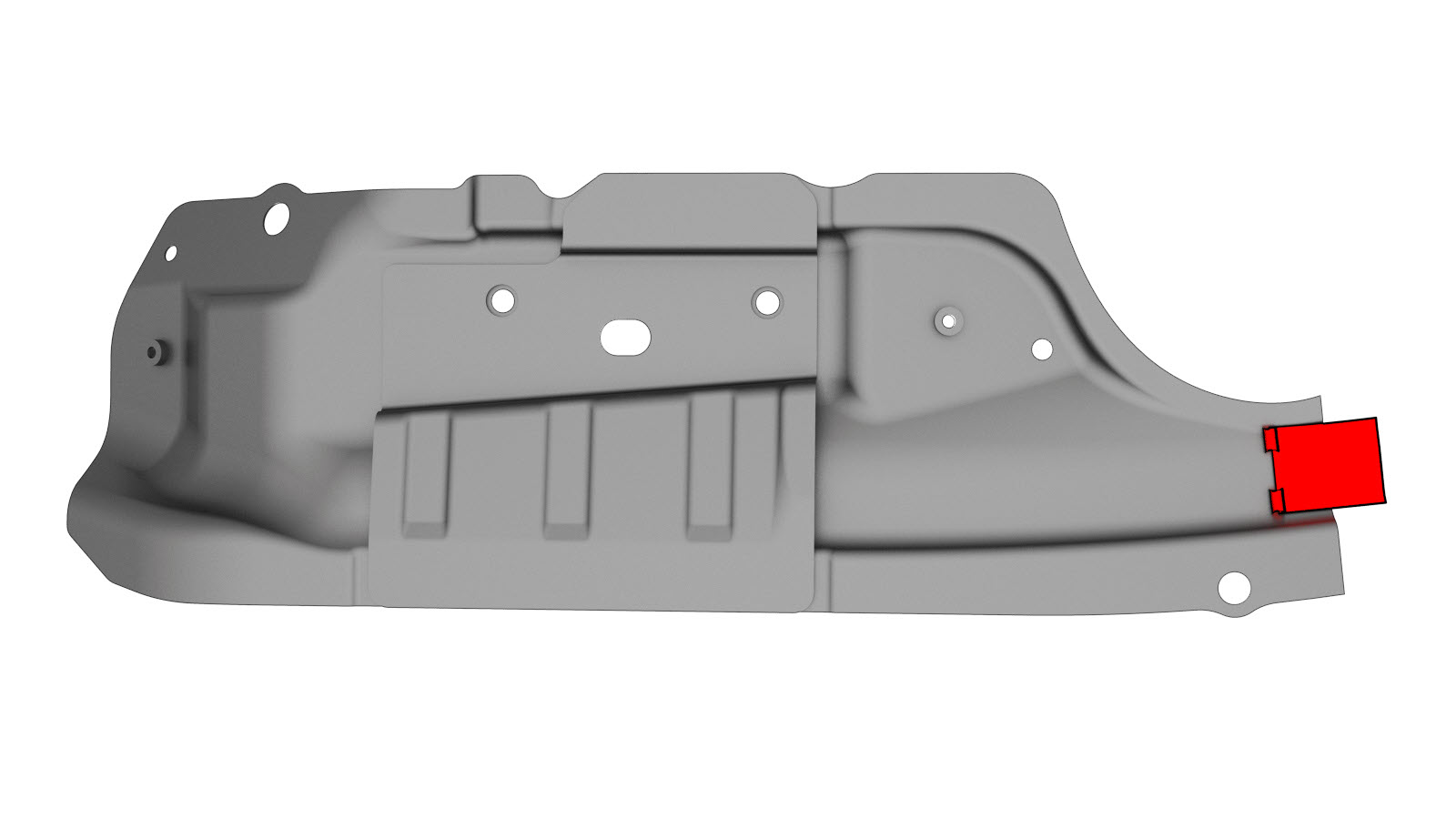

צרו והתקינו את לוחית הגיבוי כפי שמצוין. ריתוך GMA או ריתוכי מגופה אלומיניום |
|
תהליך התיקון
-

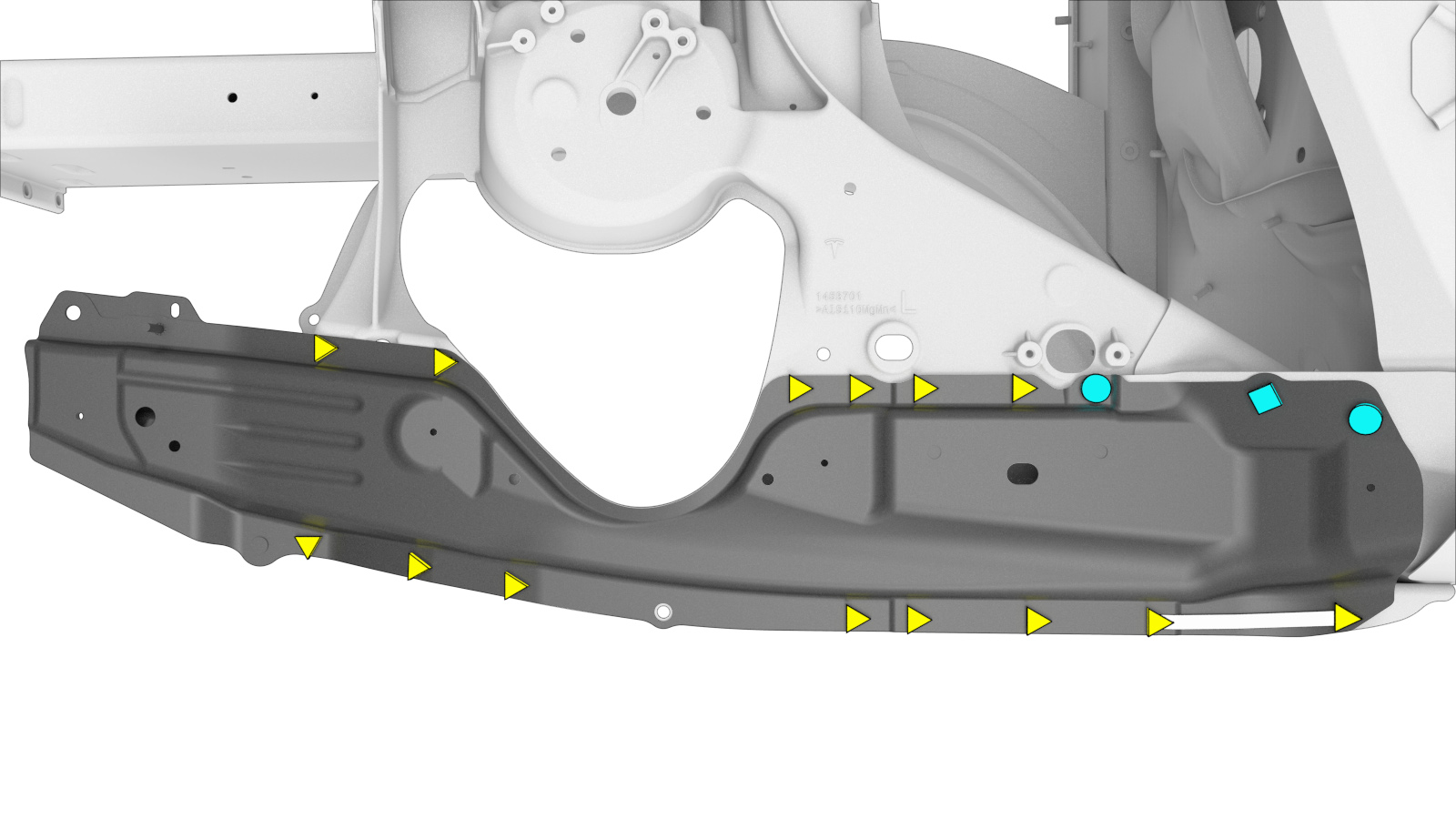

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או מסמרות מבניות ברמת מפעל
הערהבחלק מהרכבים יש ריתוך GMA אשר מצמיד את ה-Shotgun העליון אל ה-Shock Tower. אם הוא קיים, הסירו את הריתוך.ריתוך GMA
-

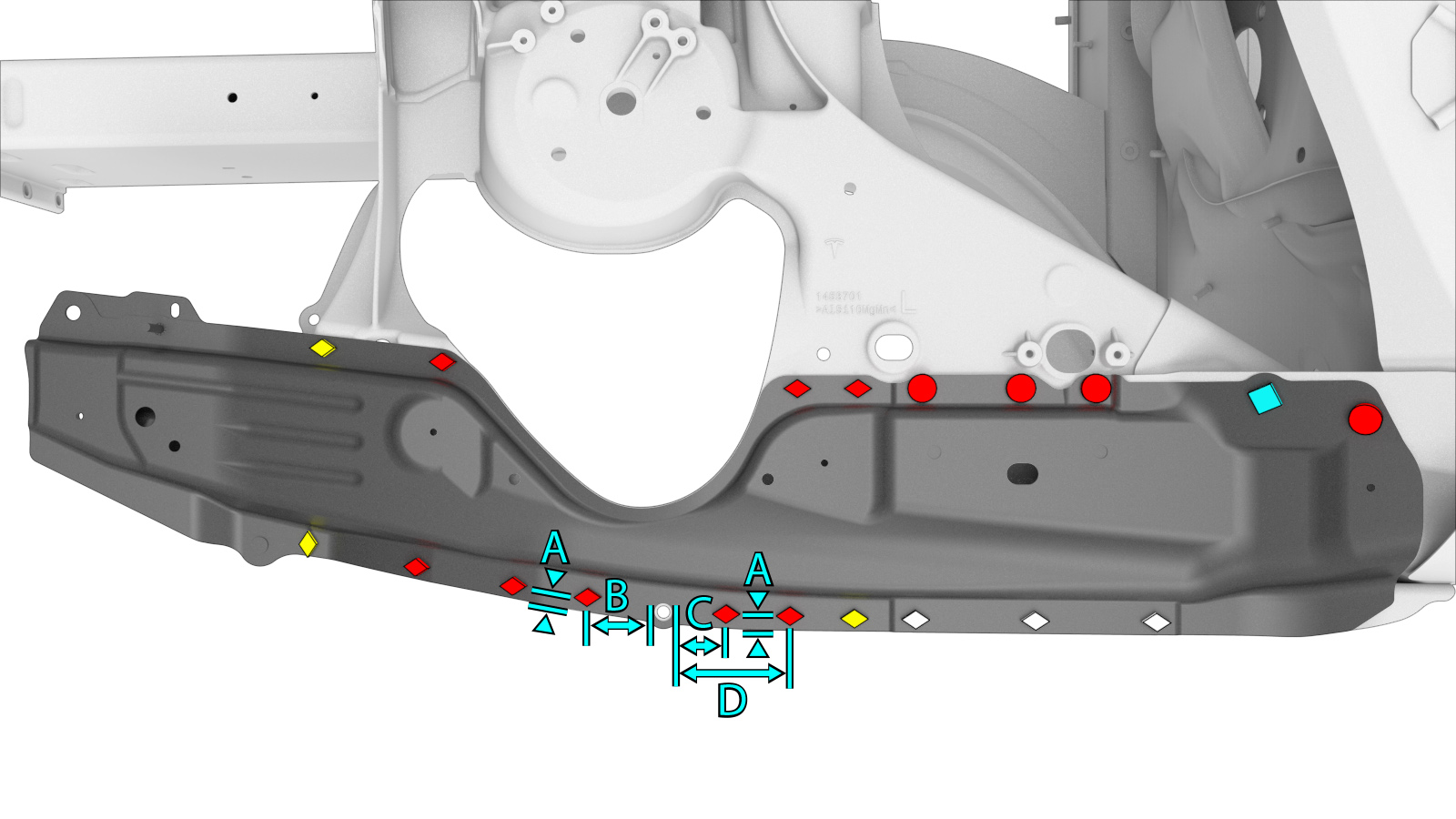

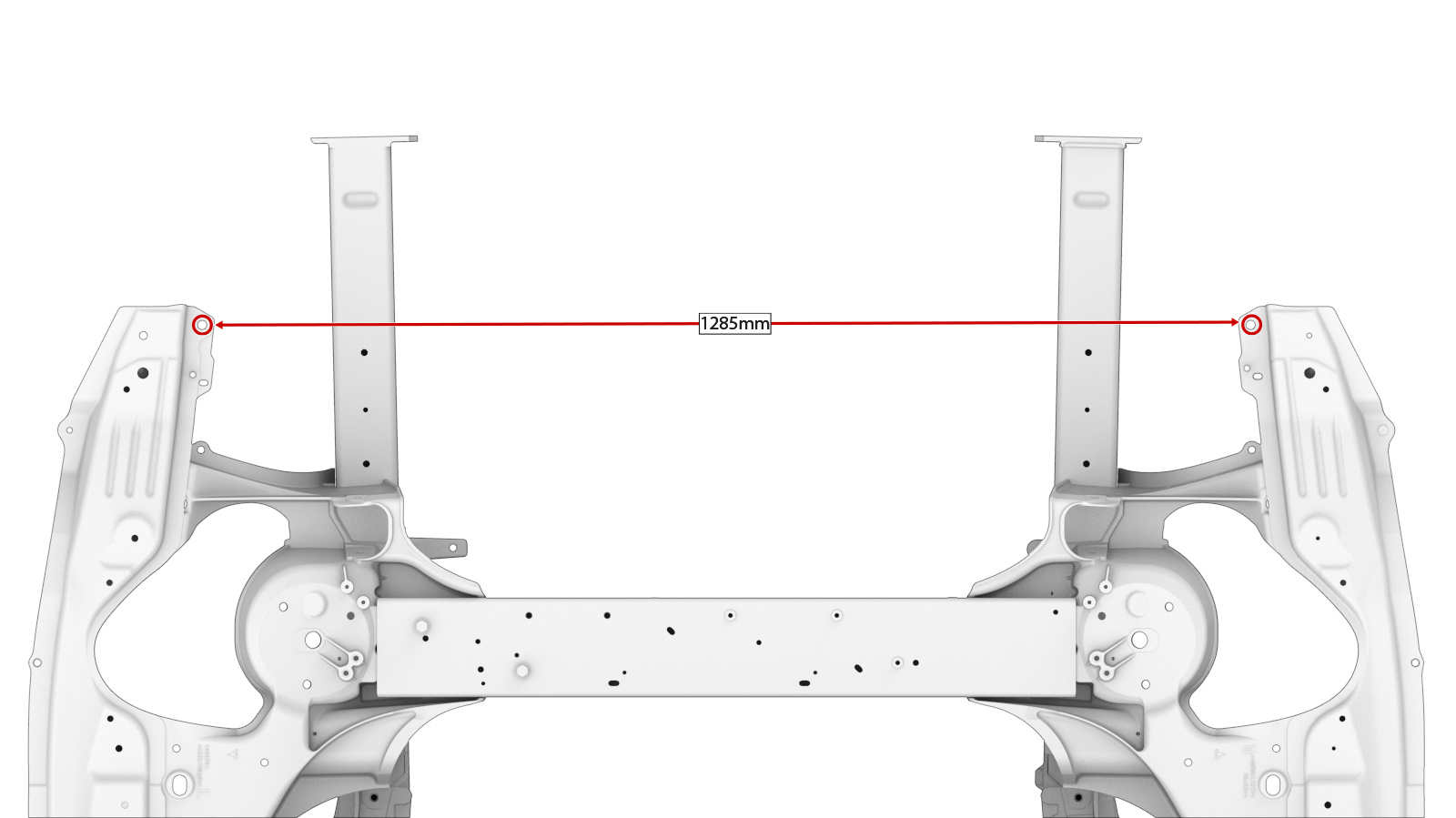

מקמו את הרכיב החדש, מדדו כפי שמוצג, והפעילו מלחציים על הרכיב החדש במקומו.
-
הכינו להתקנה.
או מסמרות מבניות, 6.5 מ"מ בינוני
או SPRs, 5x4.5הערהעבור SPR אשר אינם מסומנים בעיגול אדום, השתמשו במבלט SPR של Tesla להלן כדי להתקין את ה-SPR הזה: KA 075 2113.- A = 10 מ"מ.
- B = 45 מ"מ.
- C = 36 מ"מ.
- D = 78 מ"מ.

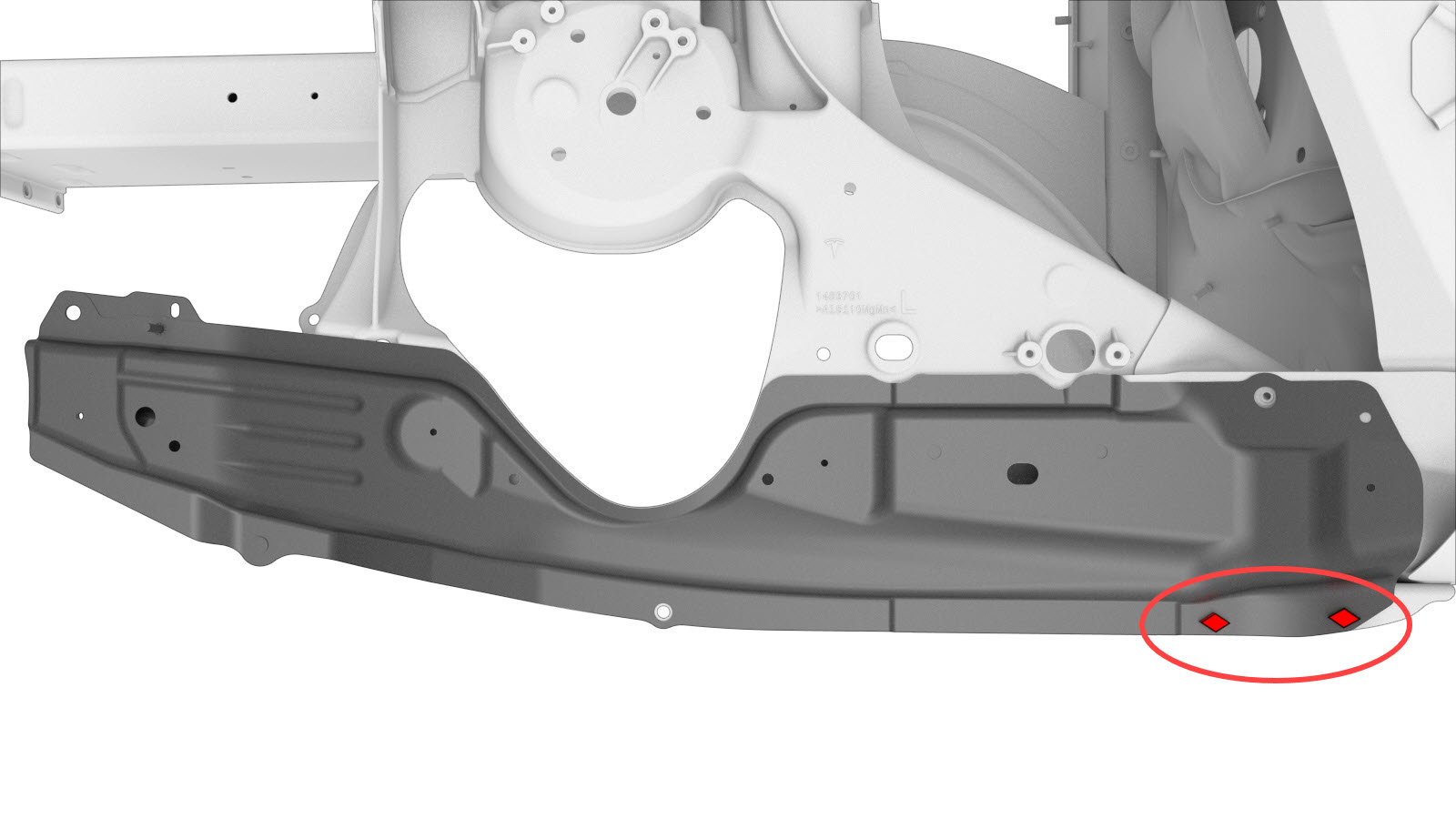

הערהעבור SPR אשר מסומנים בעיגול אדום, השתמשו במבלט SPR של Tesla להלן כדי להתקין את ה-SPR: SM 110 0108.או SPRs, 5x6 H4הערההשתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 110 0108.או SPRs, 5x6.5הערההשתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 085 0125. -
אם המכלול המקורי הוצמד אל ה-Shock Tower הקדמי עם ריתוך GMA:
הכינו להתקנה.
ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הבורג עד למומנט 10 Nm.
-
אם מבצעים רק את תיקון מקטע זה:
בצעו ריתוך GMA על מחברי ההשקה.
או ריתוכי מגופה אלומיניום
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -

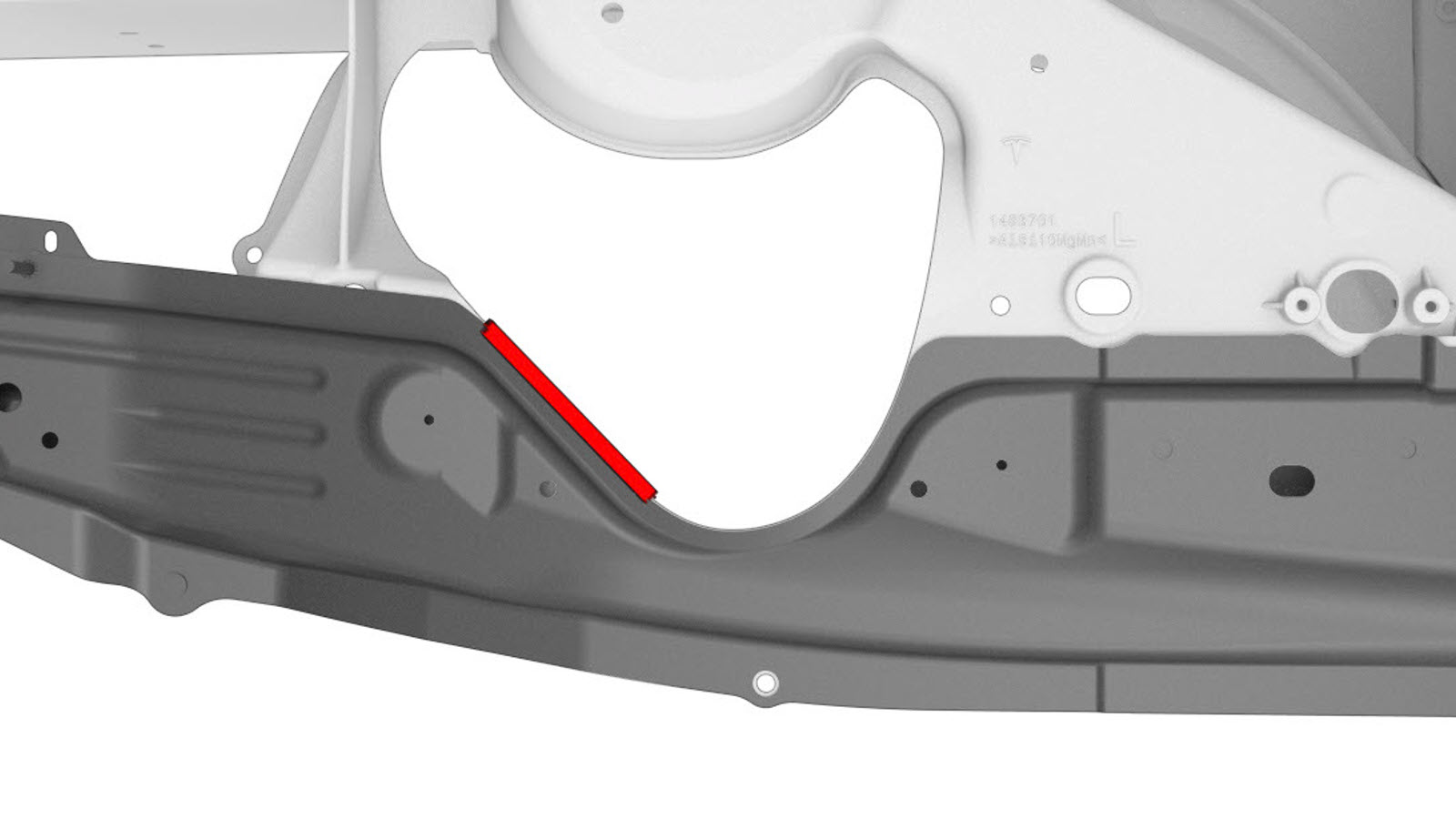

אם המכלול המקורי הוצמד אל ה-Shock Tower הקדמי עם ריתוך GMA: ריתוך GMA של מכלול Shotgun עליון אל Shock Tower קדמי.
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. - בצעו את התפעולים הנדרשים לאחר תיקון.
