סף (מקטע חיצוני)
נתוני תיקון

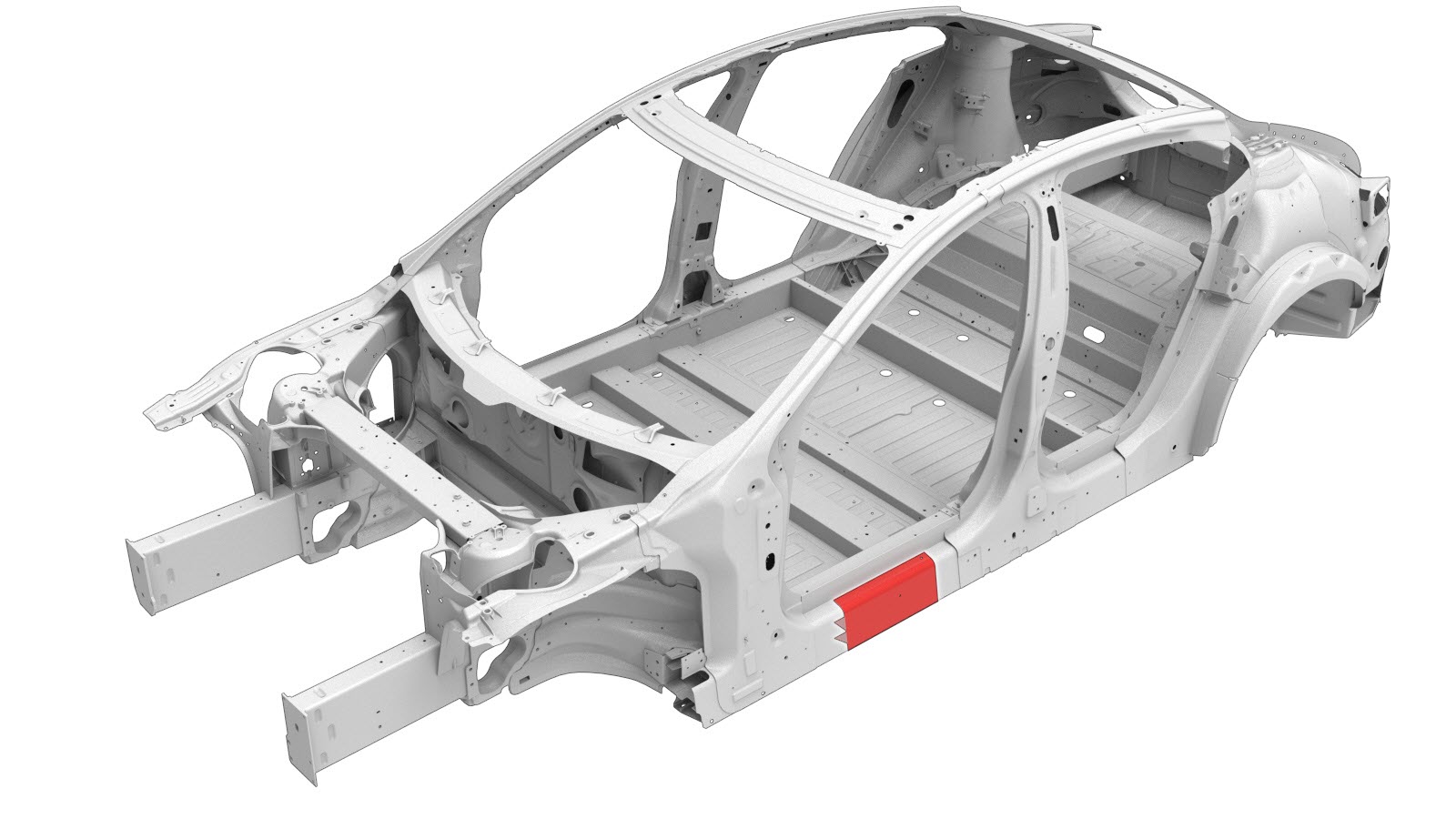

- תהליך תיקון זה ניתן לשימוש כדי לתקן נזק לכל אזור של סף צד חיצוני עד 374 מ"מ באורך. אם האזור הניזוק עולה על 374 מ"מ באורך, סף צד חיצוני לא ניתן להחלפה: החליפו את סף הצד באמצעות תהליך סף (הושלם).
- תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון סף.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

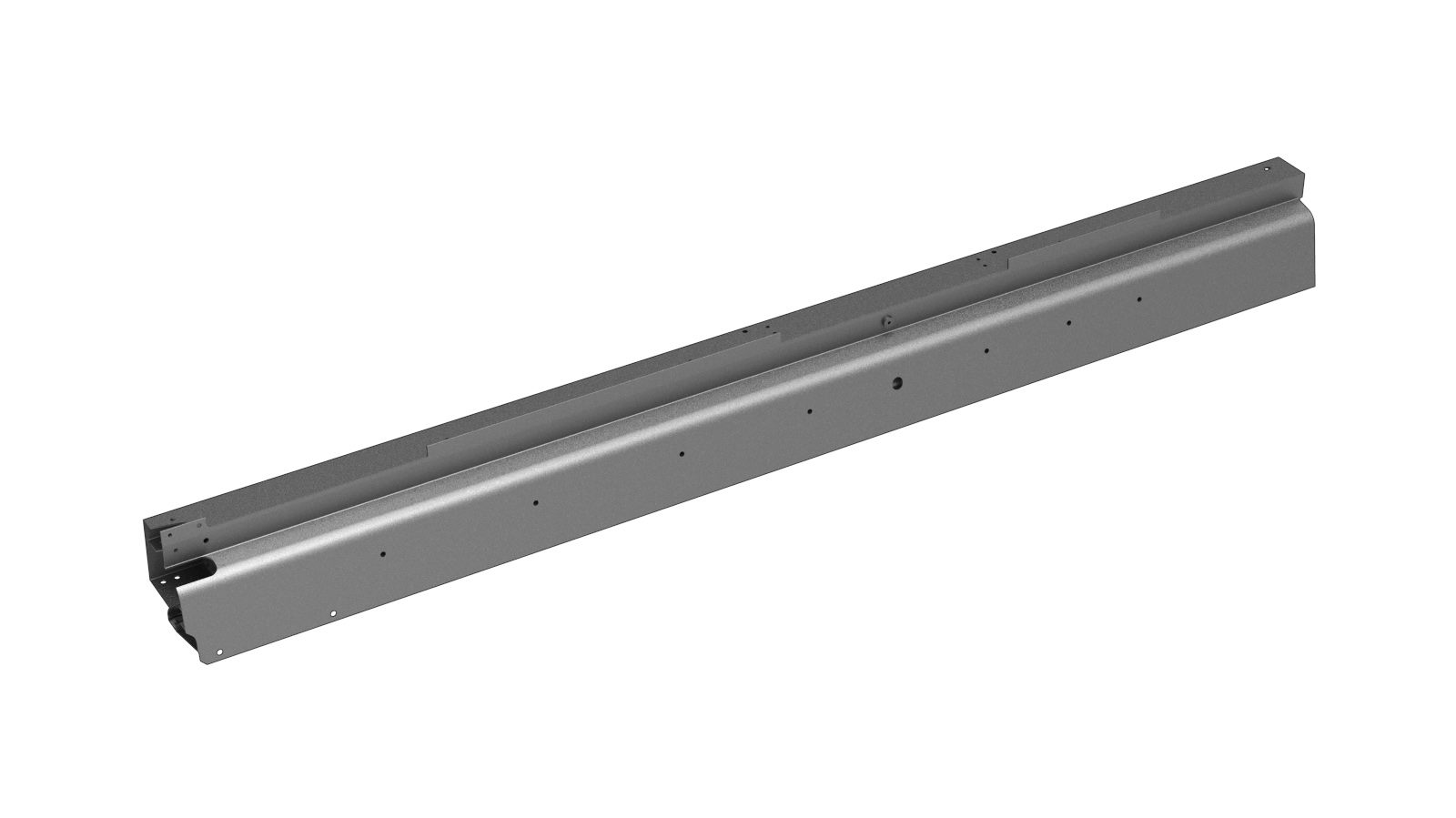

| 1 | ASY SIDE SILL (מכלול סף) |
|
| 1 | לוחית גיבוי תא אמצעי - 510 מ"מ (לוחית גיבוי תא אמצעי) |
|
| 1 | לוחית גיבוי תא נמוך (לוחית גינוי תא נמוך) |
|
| 13 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 58 |
מסמרת משוקעת ראש מבנית, 6.5 מ"מ
|
|
| 17 |
מסמרת מבנית, 6.5 מ"מ בינוני
|
|
| 7 |
 ריבנט, M6 - 1.00x3 |
מספר חלק של Tesla 2007016. |
| 2 |
ריבנט, M8 - 1.25x16 |
מספר חלק של Tesla 1014282-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

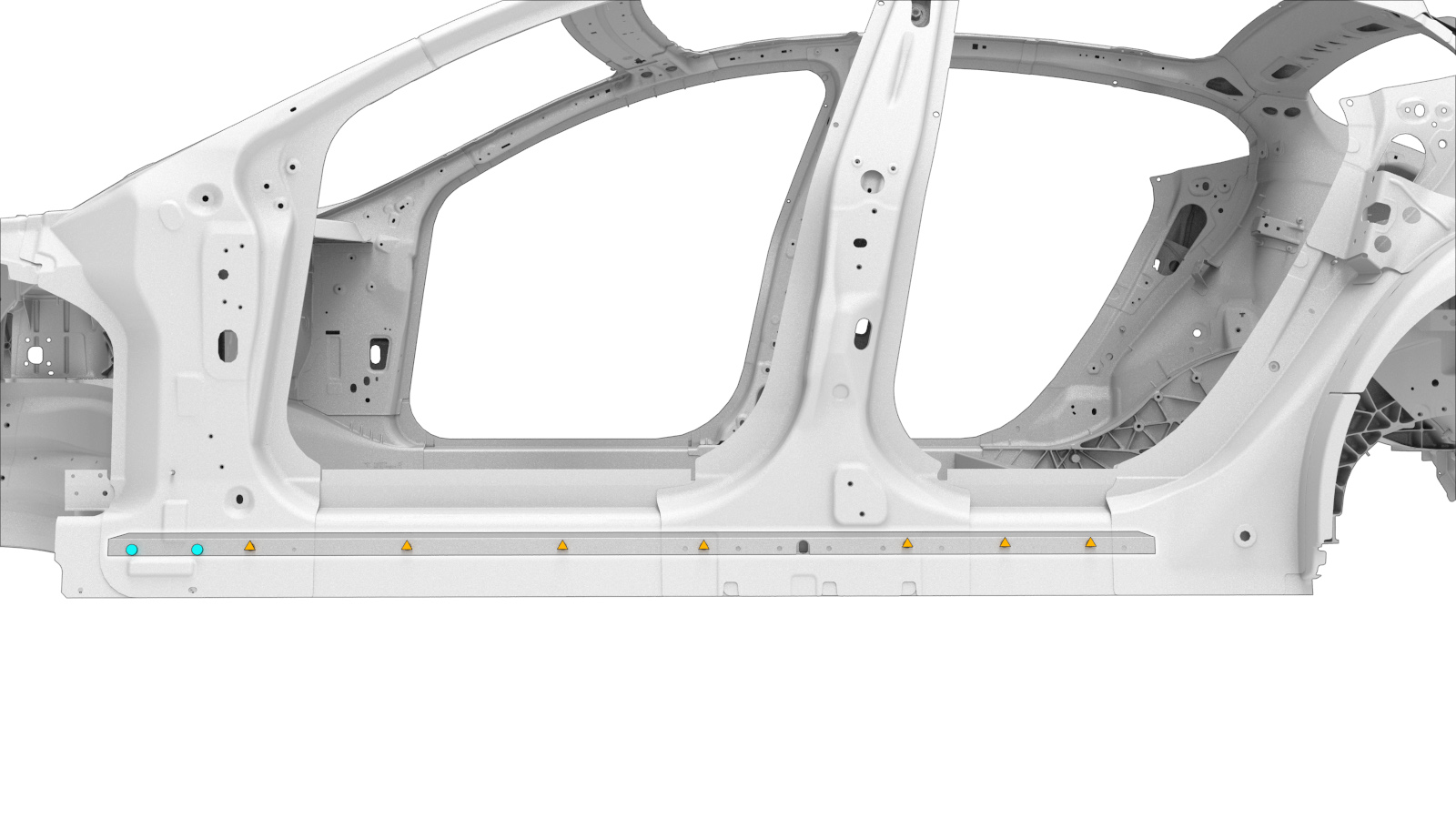

הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
-

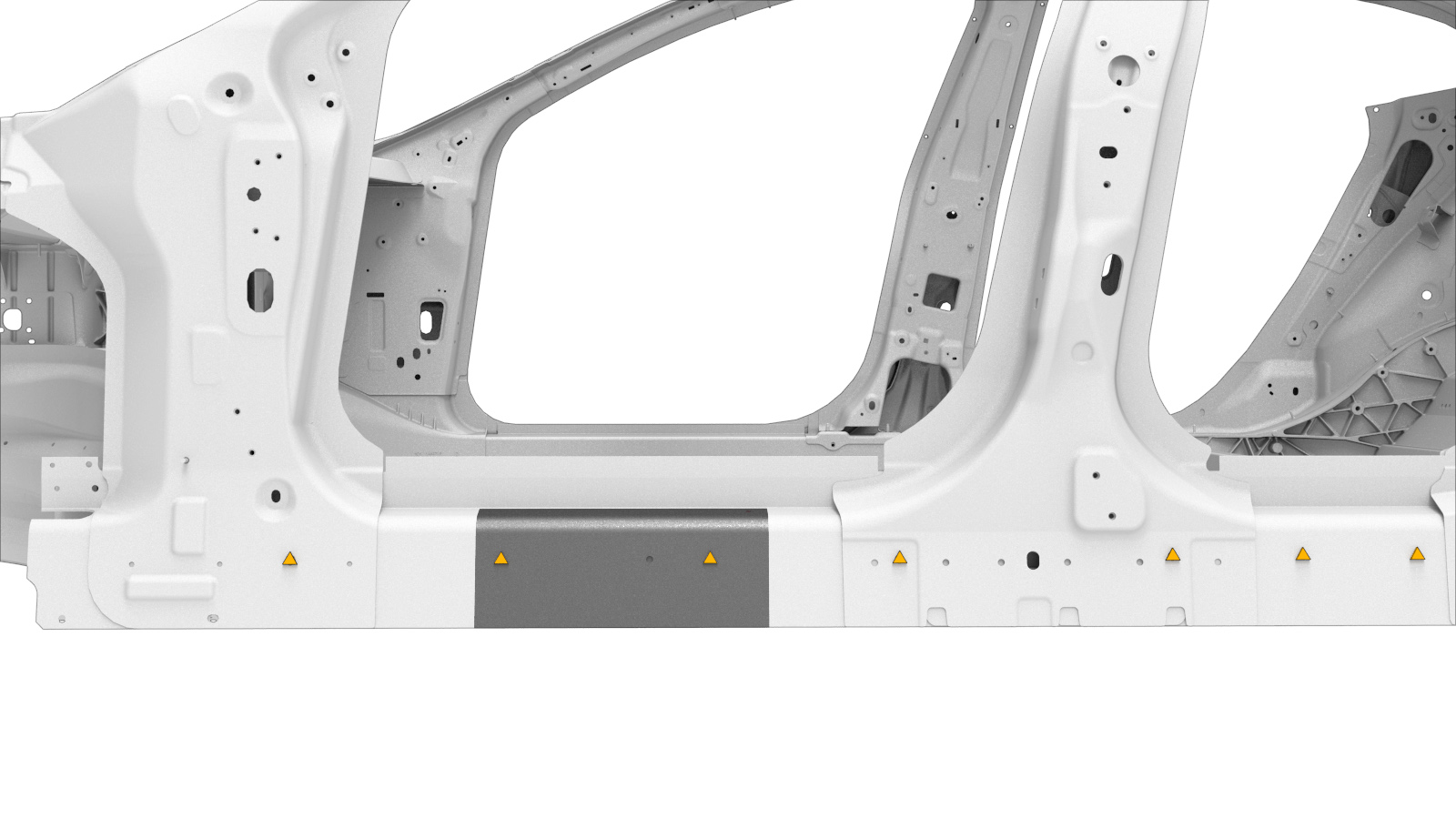

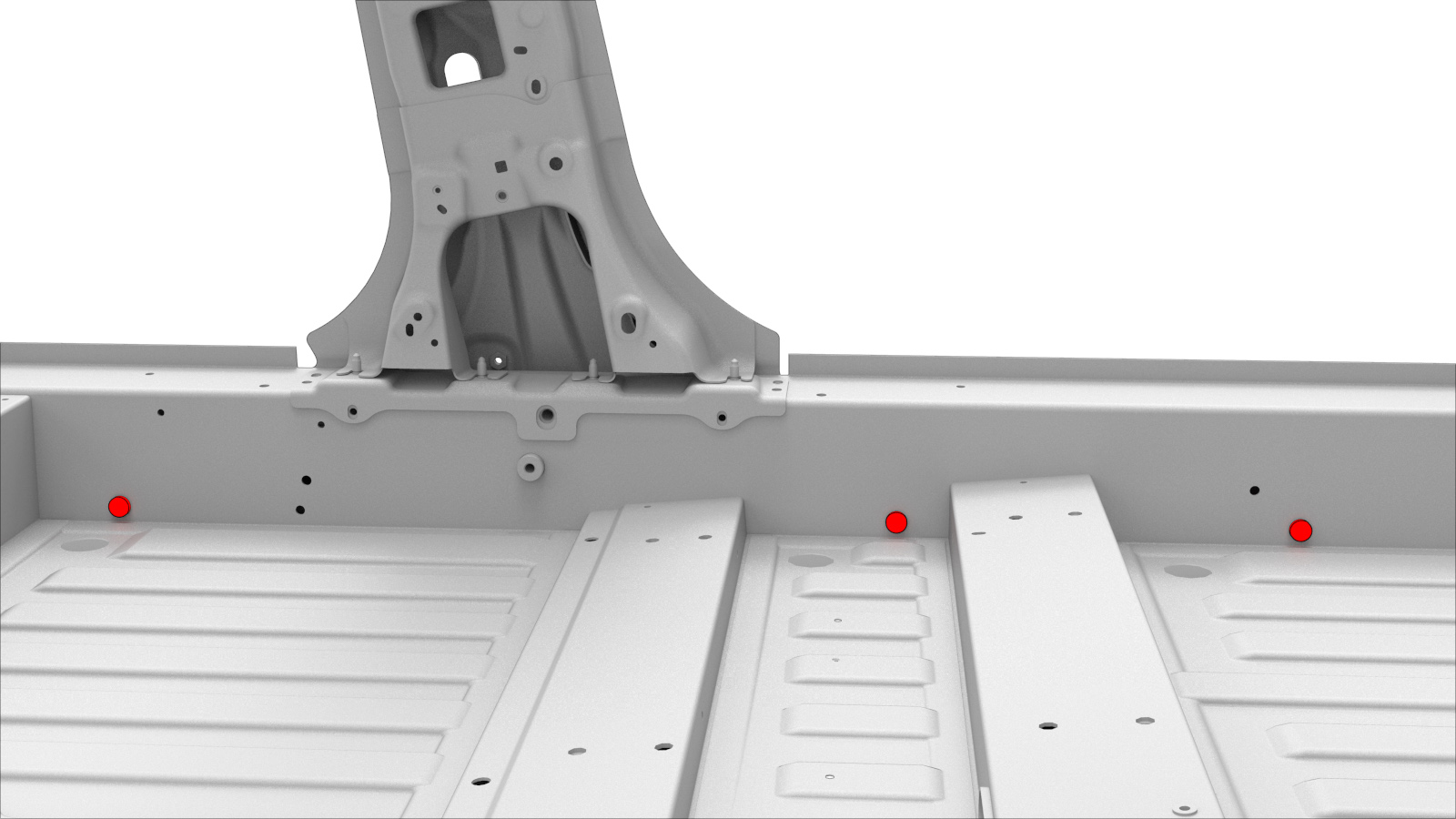

הסירו את הסף הנוסף.

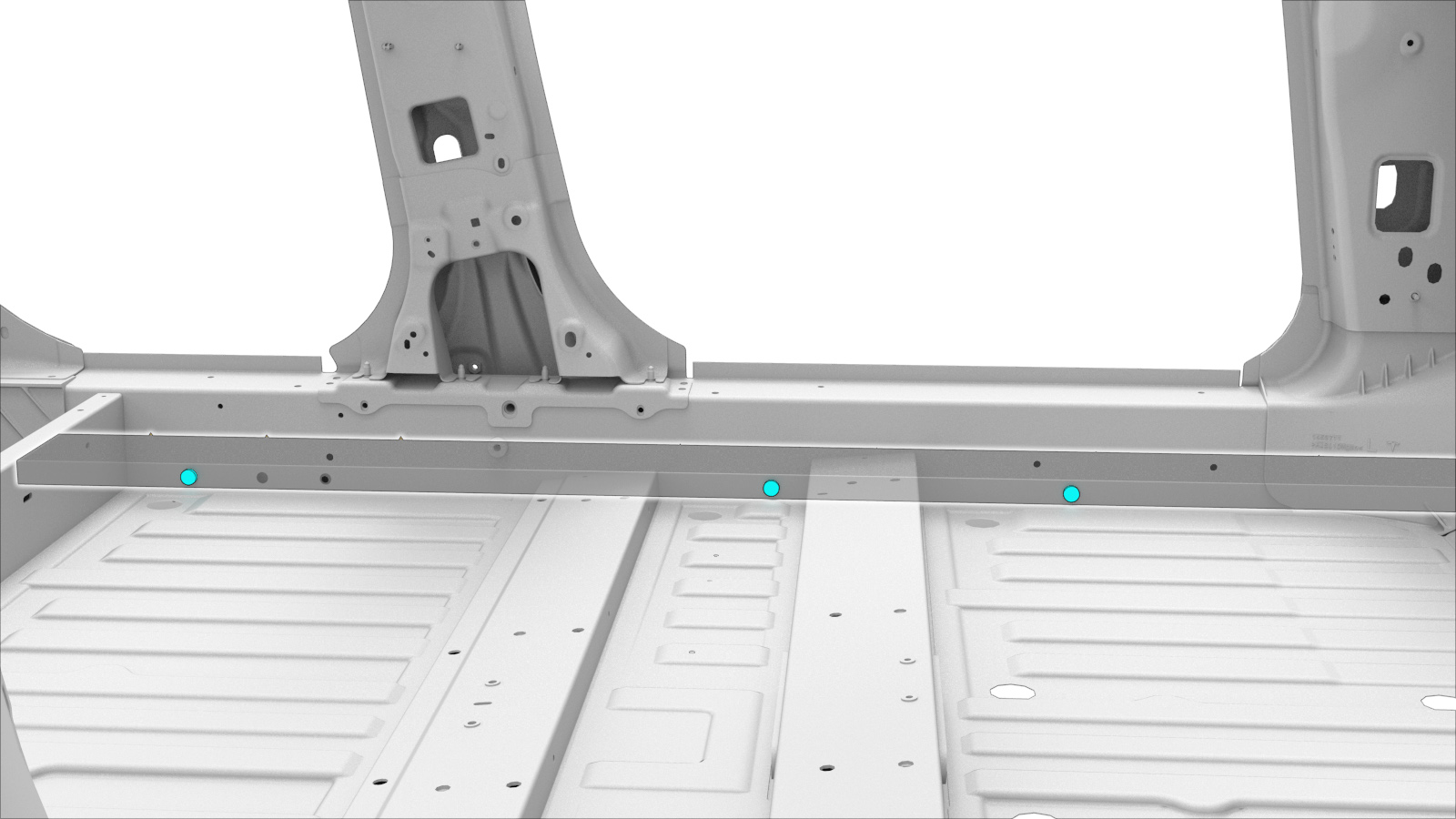

או מסמרות מבניות ברמת מפעל
ריבנט
-

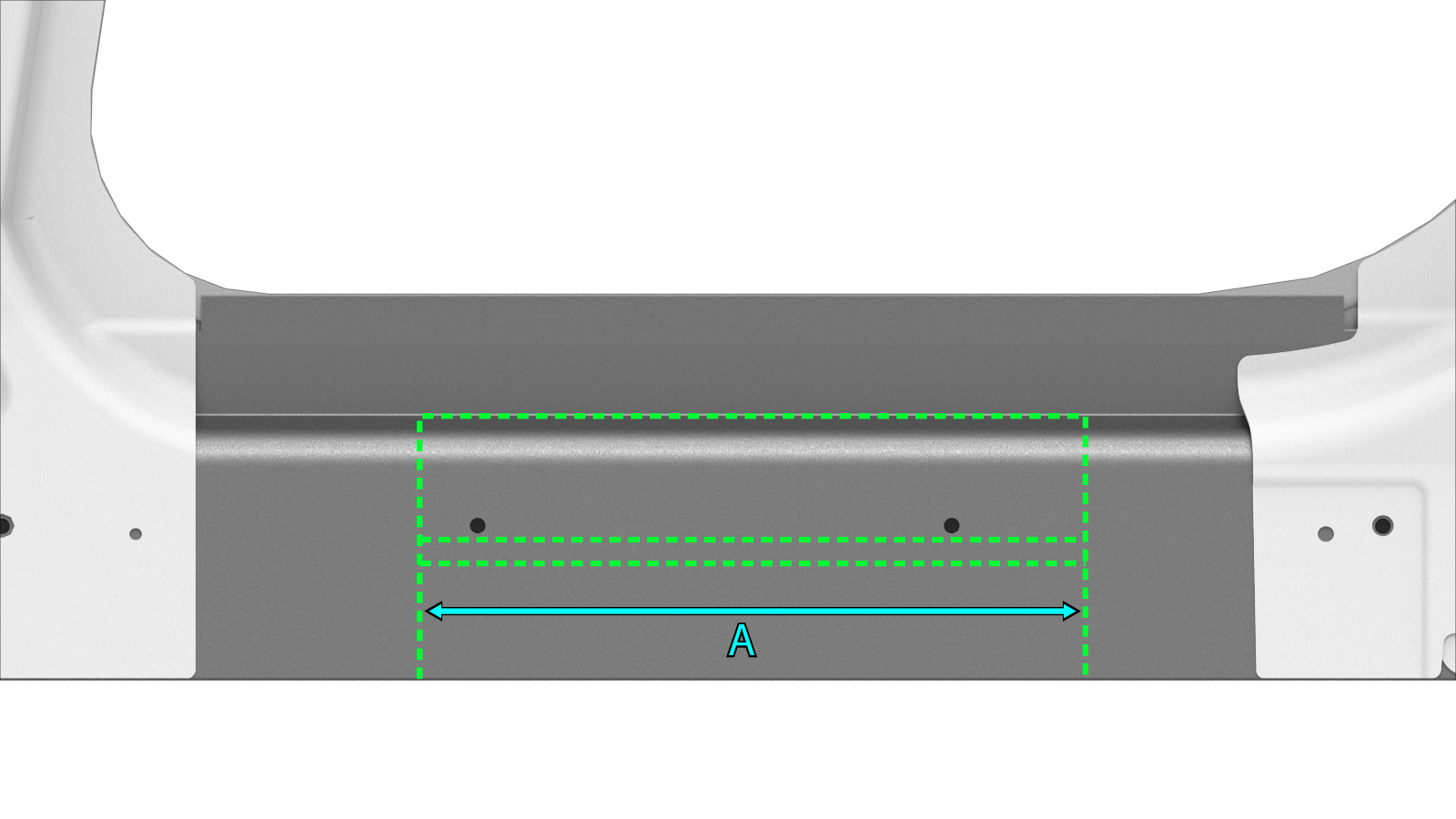

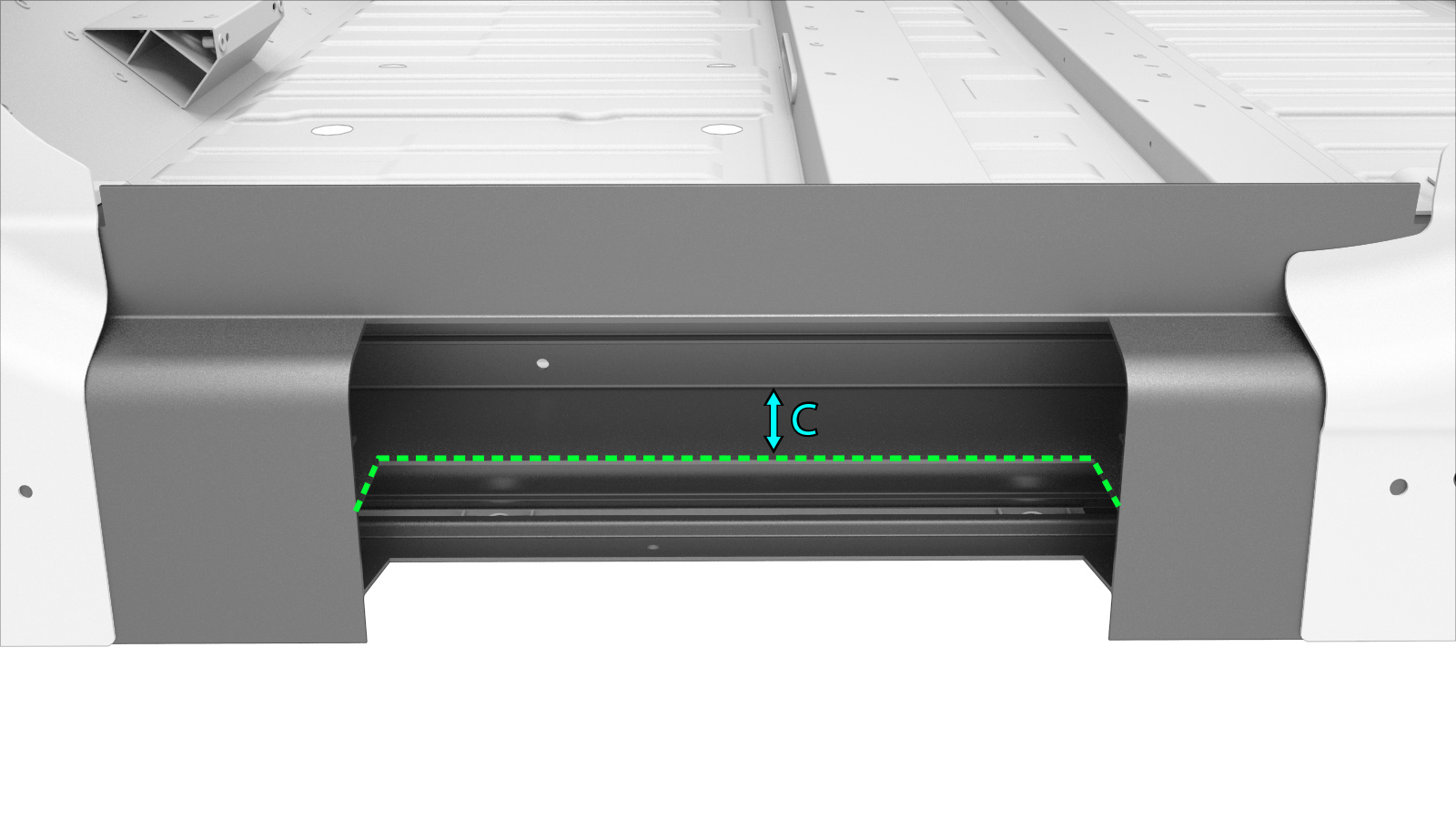

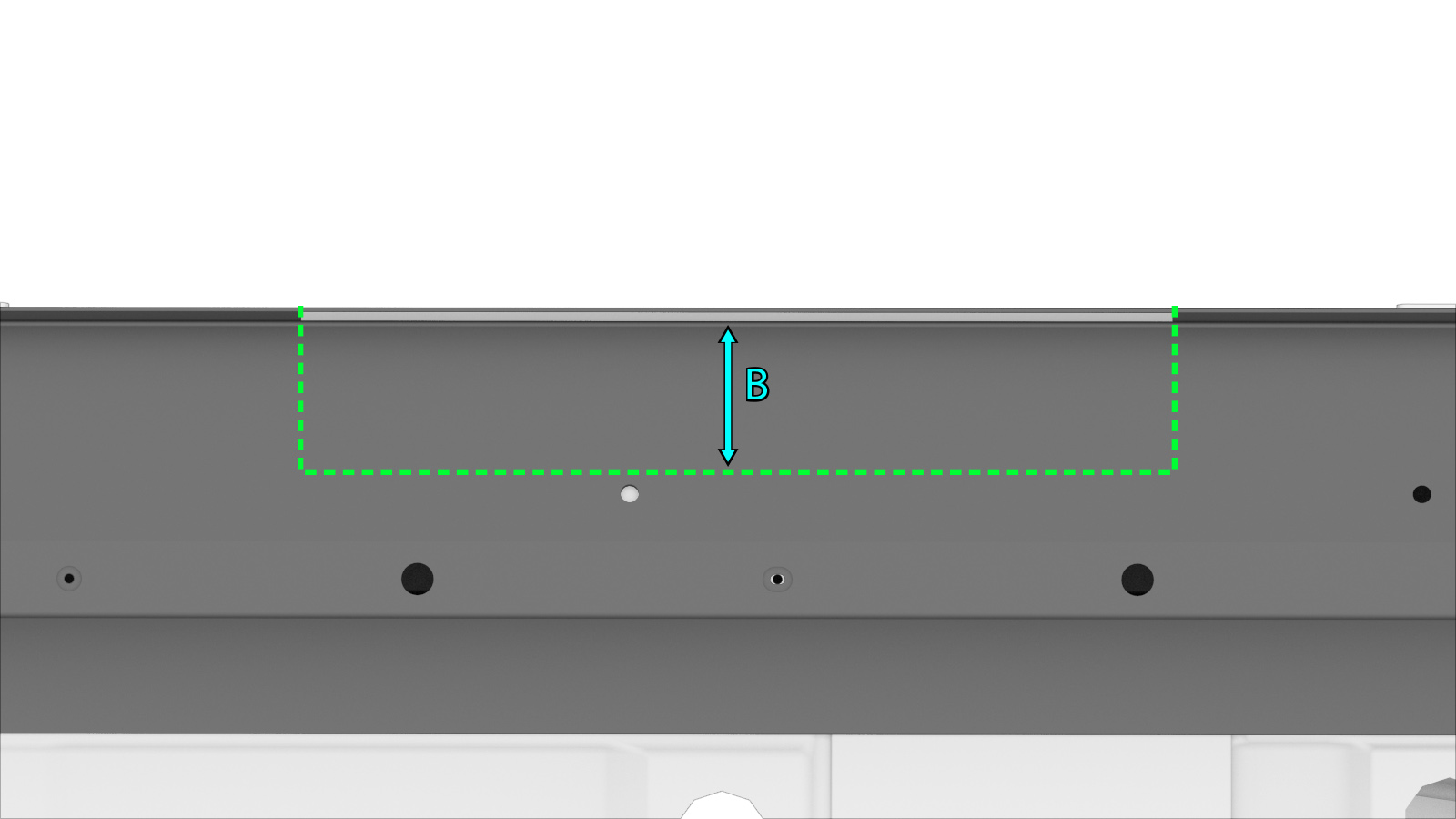

הסירו את האזור הניזוק של הרכיב המקורי.
קו חיתוך
קו/נקודת מראה מקום
- A = עד 374 מ"מ.
- B = 57 מ"מ.
- C = 90 מ"מ.
-

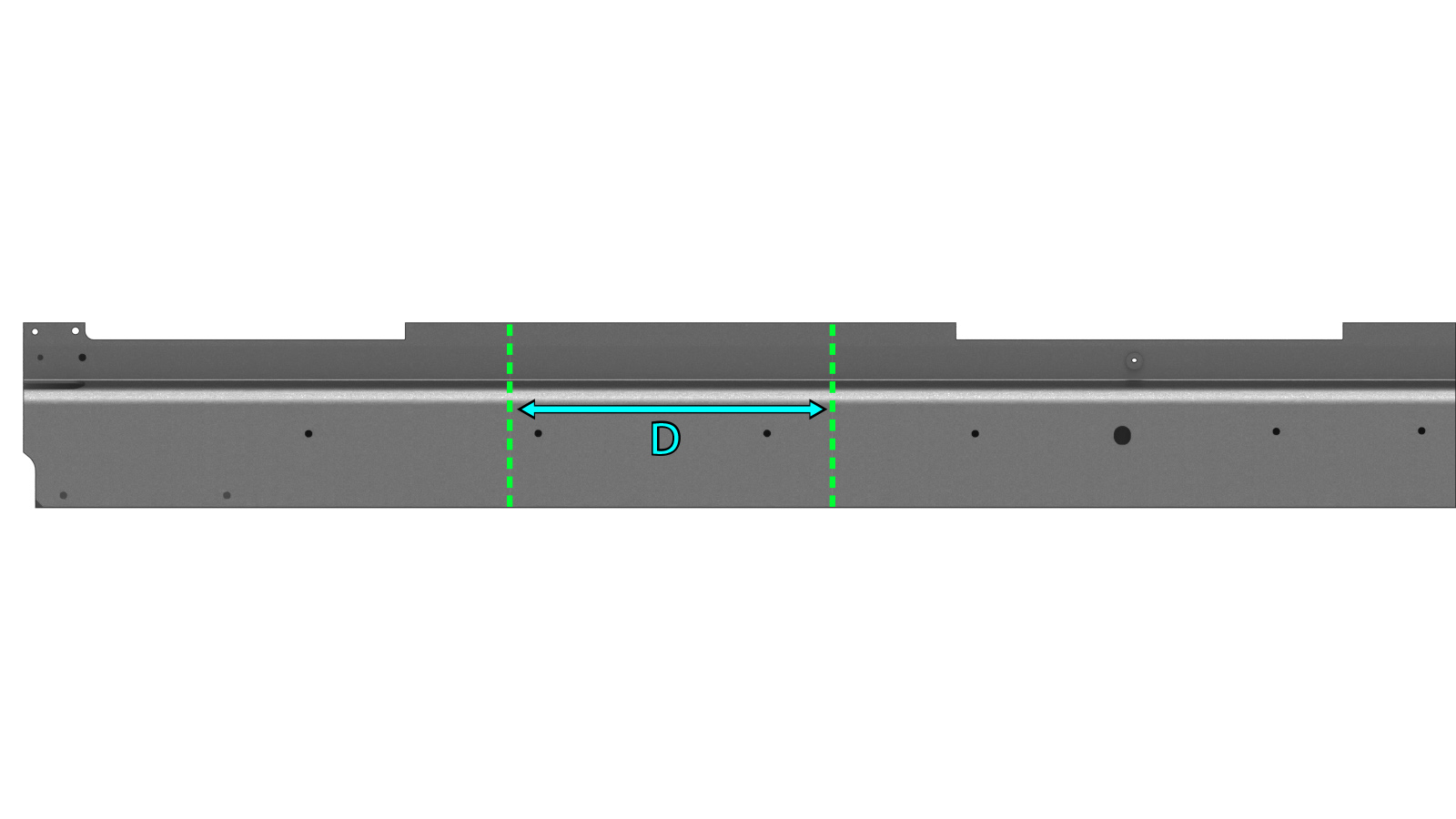

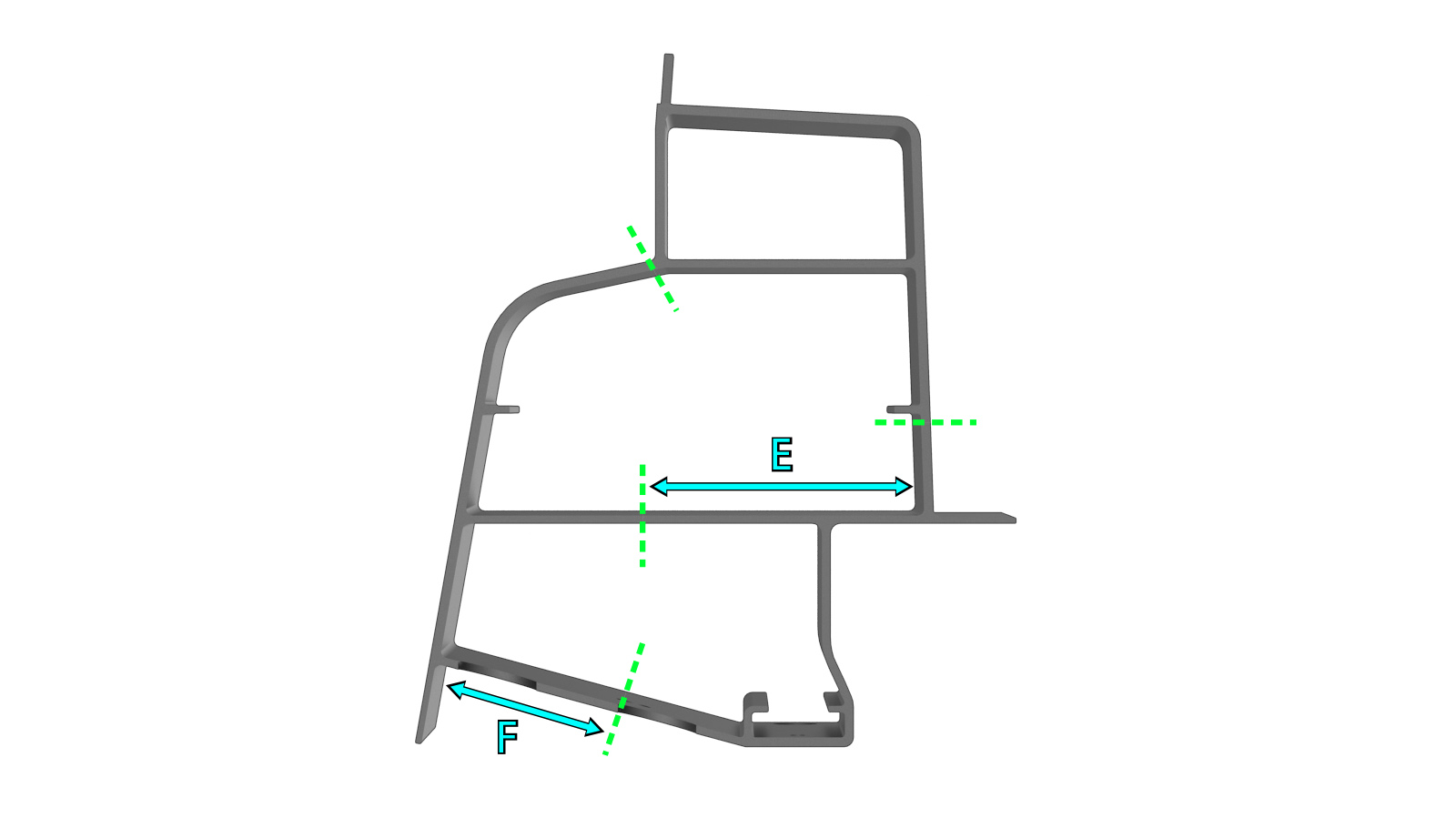

חיתכו את ה- ASY SIDE SILL החדש שיתאים לאזור התיקון כדי ליצור את הרכיב החדש.
קו חיתוך
קו/נקודת מראה מקום
- D = עד 374 מ"מ. (חיתכו כדי שיתאים לאזור התיקון)
- E = 57 מ"מ.
- F = 90 מ"מ.
- חיתכו את לוחית גיבוי התא האמצעי ולוחית גיבוי התא התחתון לאורך של 80 מ"מ ארוך יותר מאשר אזור התיקון כדי ליצור לוחיות גיבוי עבור אזור התיקון.
-

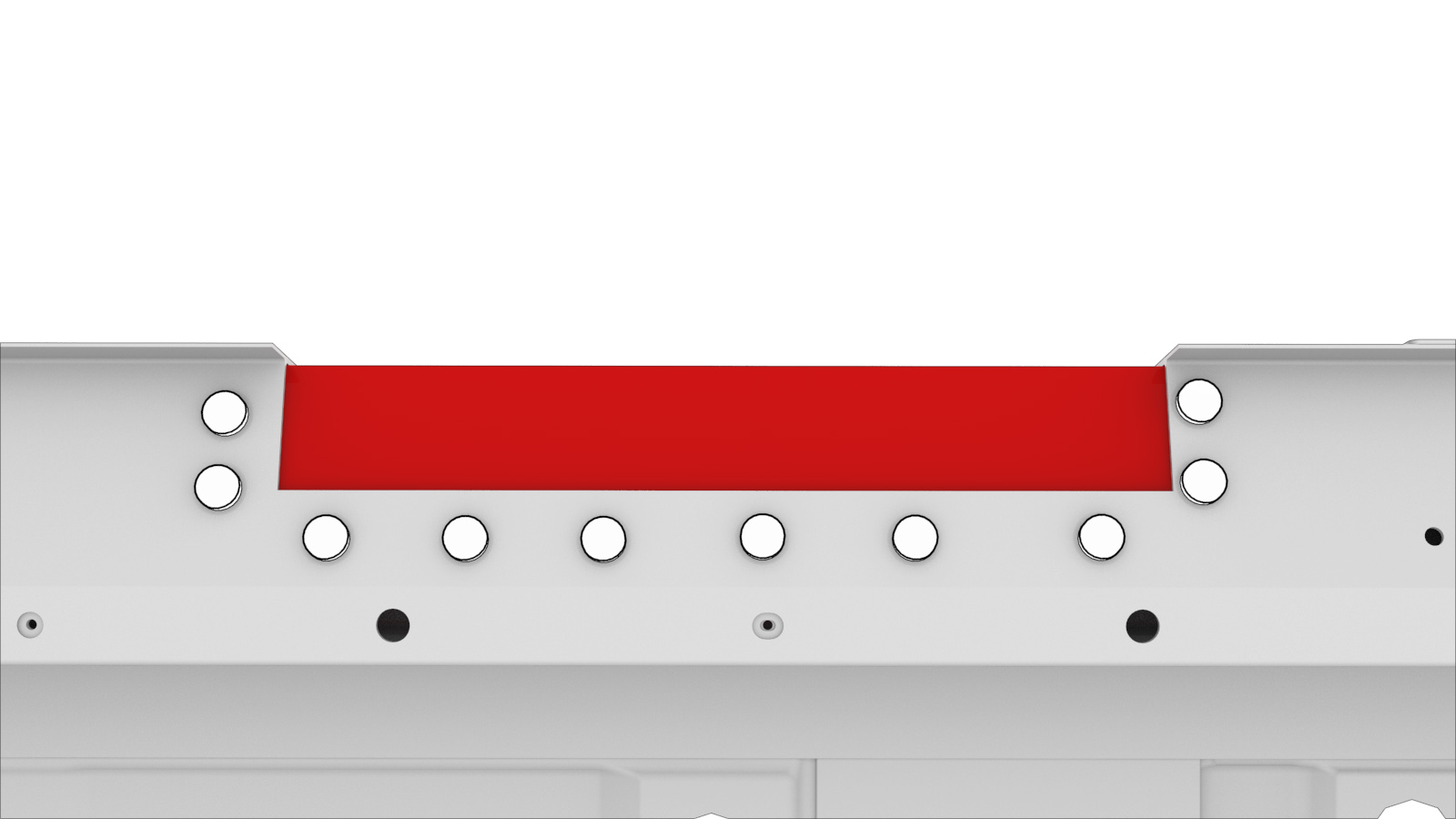

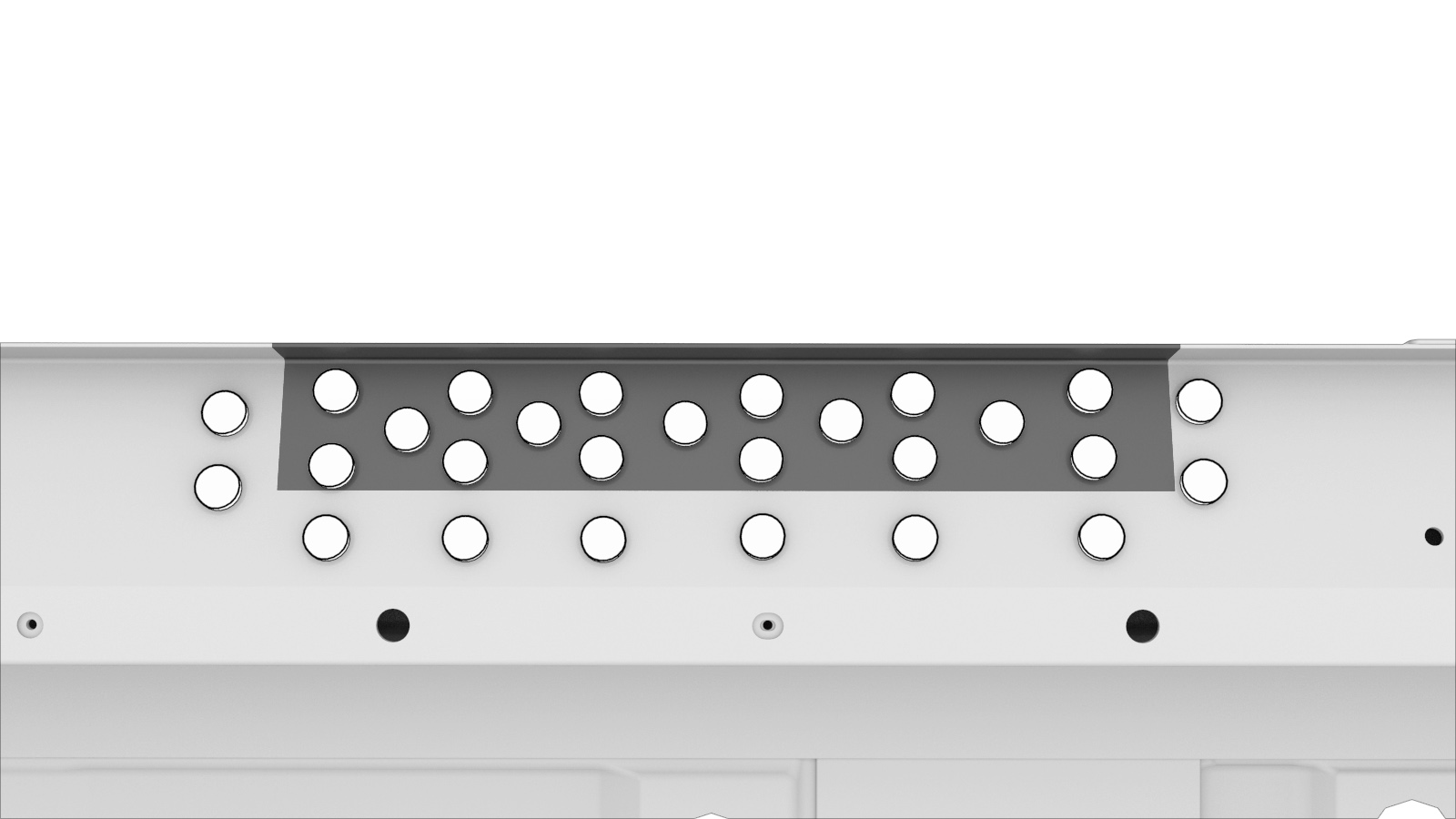

התקינו את לוחיות הגיבוי באזור התיקון.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
אזהרהבעת התקנת לוחיות הגיבוי, אפשרו מרווח הולם להתקנת הסף הנוסף.הערהתלוי במיקום אזור התיקון, ייתכן ויהיה צורך להסיר את הריבנטים של רפידות המגבה על מנת להכניס ולהתקין את לוחית הגיבוי.הערהאם הריבנטים של רפידת המגבה הוסרו כדי להכניס ולהתקין לוחית גיבוי תחתונה, התקינו ריבנטים חדשים במיקומים אלו ברגע שלוחיות הגיבוי הותקנו.
-

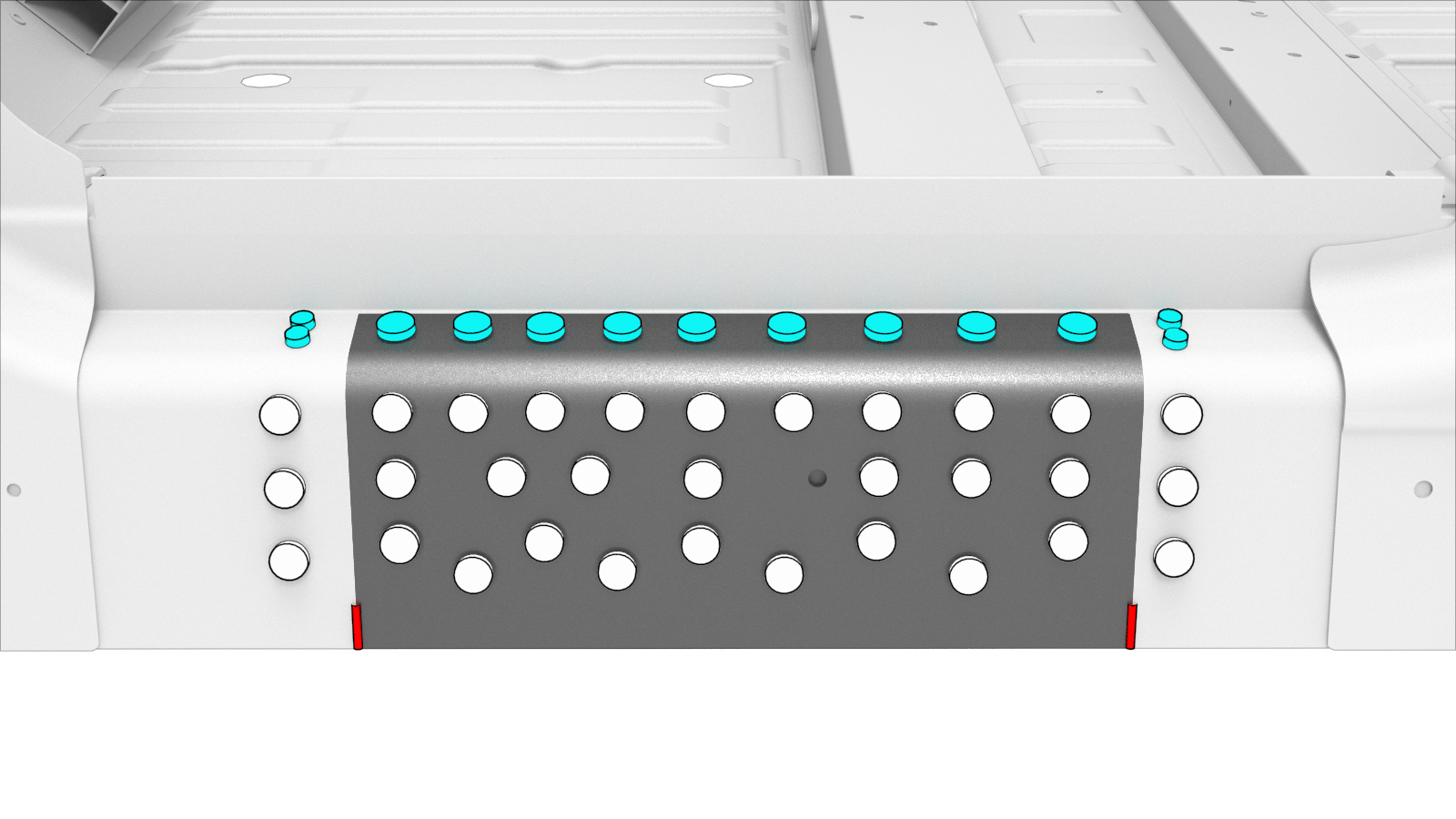

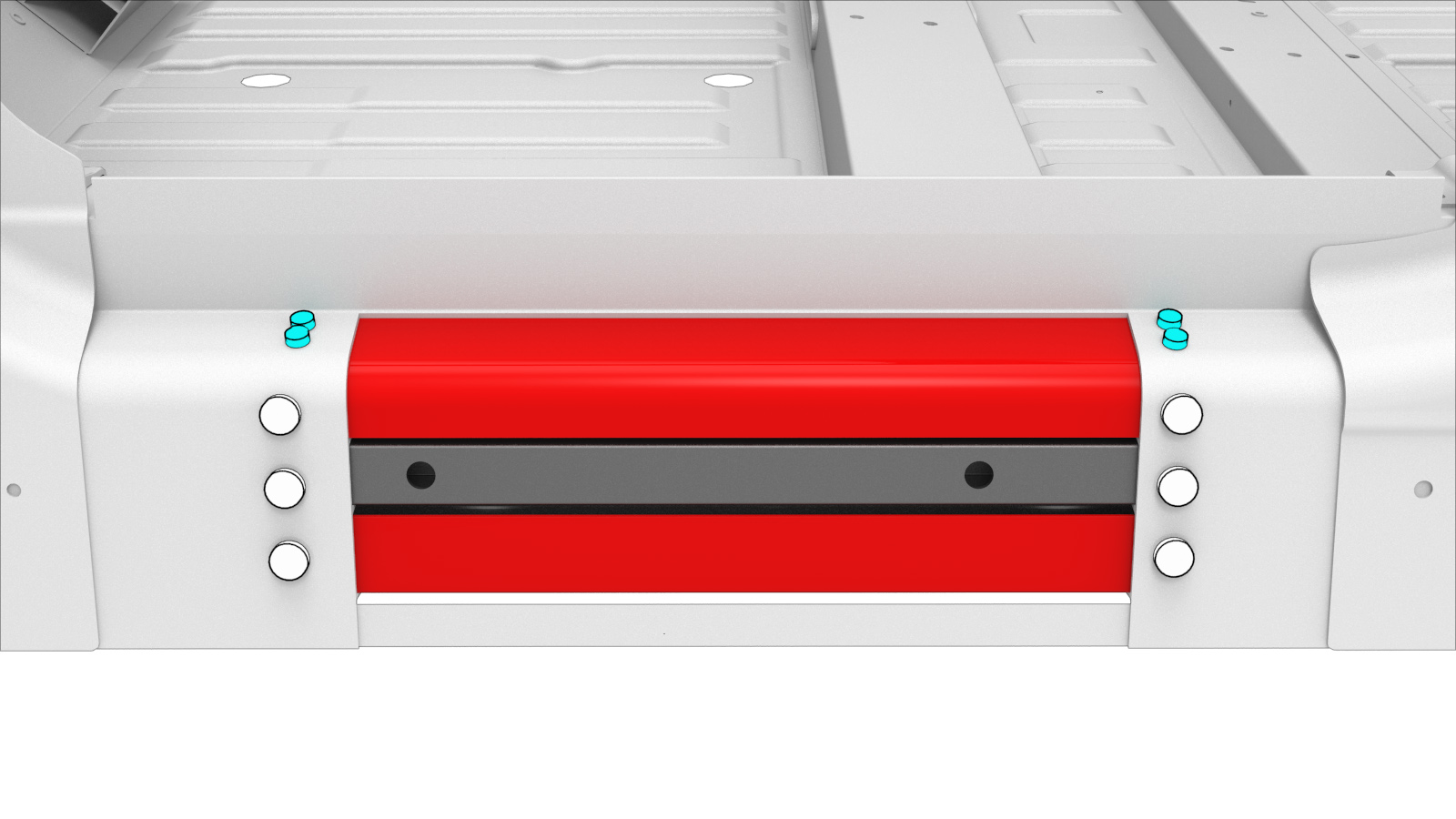

התקינו את הסף הנוסף.
הערהלוחיות גיבוי חייבות להיות מותקנות לפני מיקום הסף הנוסף לטובת התקנה.
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך GMA.
ריתוך GMA
הערההשחיזו את הריתוכים עד שהם יהיו חלקים עם הלוח.אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -
התקינו את המהדקים כפי שמצוין.
ריבנט
-
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
