מכלול מסילת מסגרת אחורי (כלי רכב שנבנו עד 5 בנובמבר 2014)
קוד תיקון:
10101816402
10101816602
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

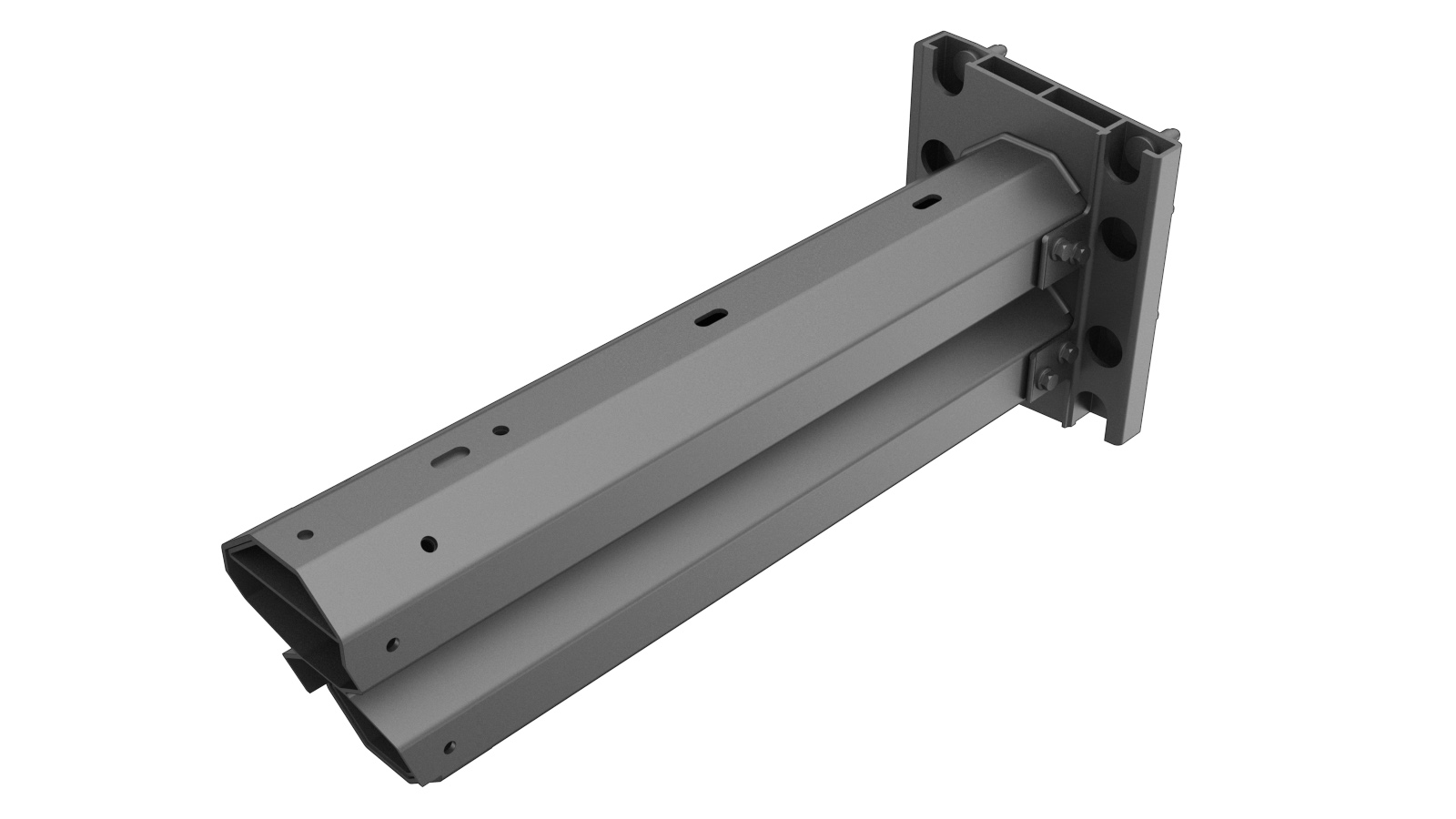

| 1 | ASY - MEMBER RAIL (מכלול מסילת מסגרת אחורי) | |
| 6 | מסמרת מבנית, 6.5 מ"מ בינוני |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- מכלול לוח אחורי.
-
הסירו את ה- מכלול רצפת תא המטען האחורי.
-
הסירו את ה- הארכת רצפת תא המטען האחורי (כלי רכב אשר נבנו עד 5 בנובמבר 2014).
-

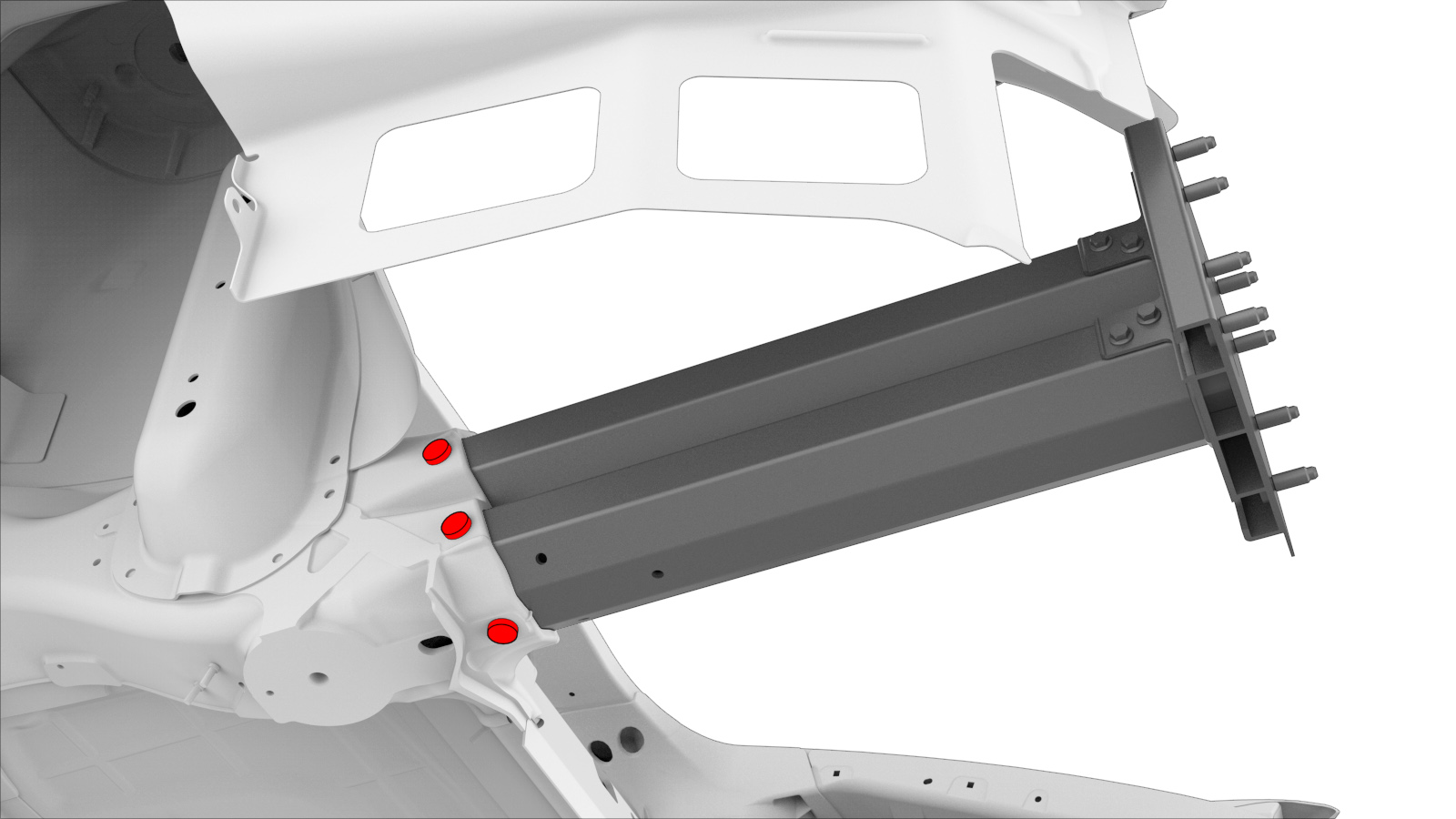

הסירו את הרכיב המקורי.
או מסמרות מבניות ברמת מפעל
-

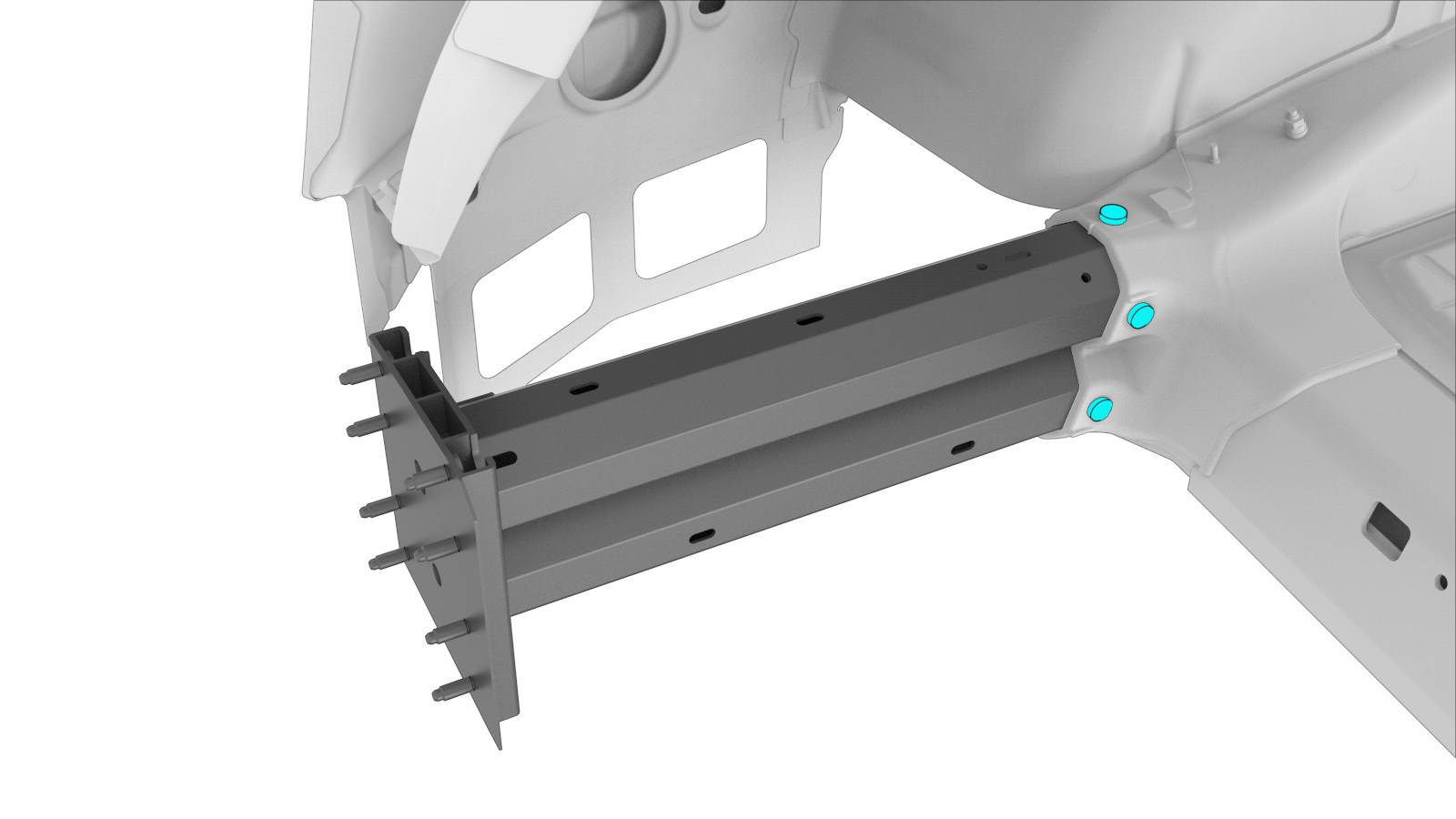

הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-הארכת רצפת תא המטען האחורי (כלי רכב אשר נבנו עד 5 בנובמבר 2014).
-
התקינו את ה-מכלול רצפת תא המטען האחורי.
-
התקינו את ה-מכלול לוח אחורי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
