מכלול צד מכסה המנוע

נתוני תיקון

סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות

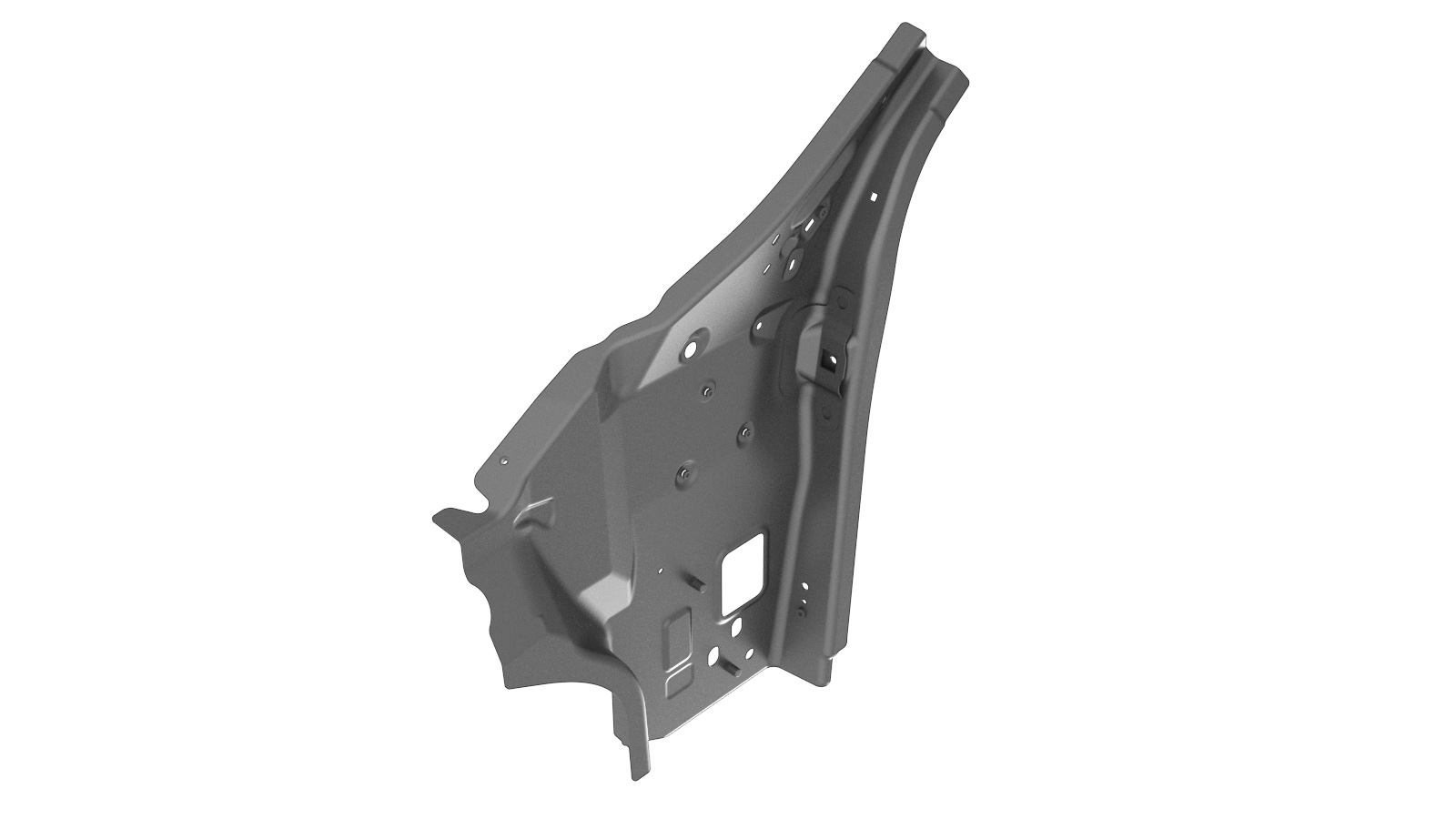

1	ASY - COWL SIDE (צד מכסה המנוע)
20	מסמרת נורה מבנית, 6.5 מ"מ
6	מסמרת מבנית, 6.5 מ"מ בינוני
1	SPR, 5x7
1	SPR, 5x6 H4

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

הסירו את ה-מכלול Hinge Pillar.

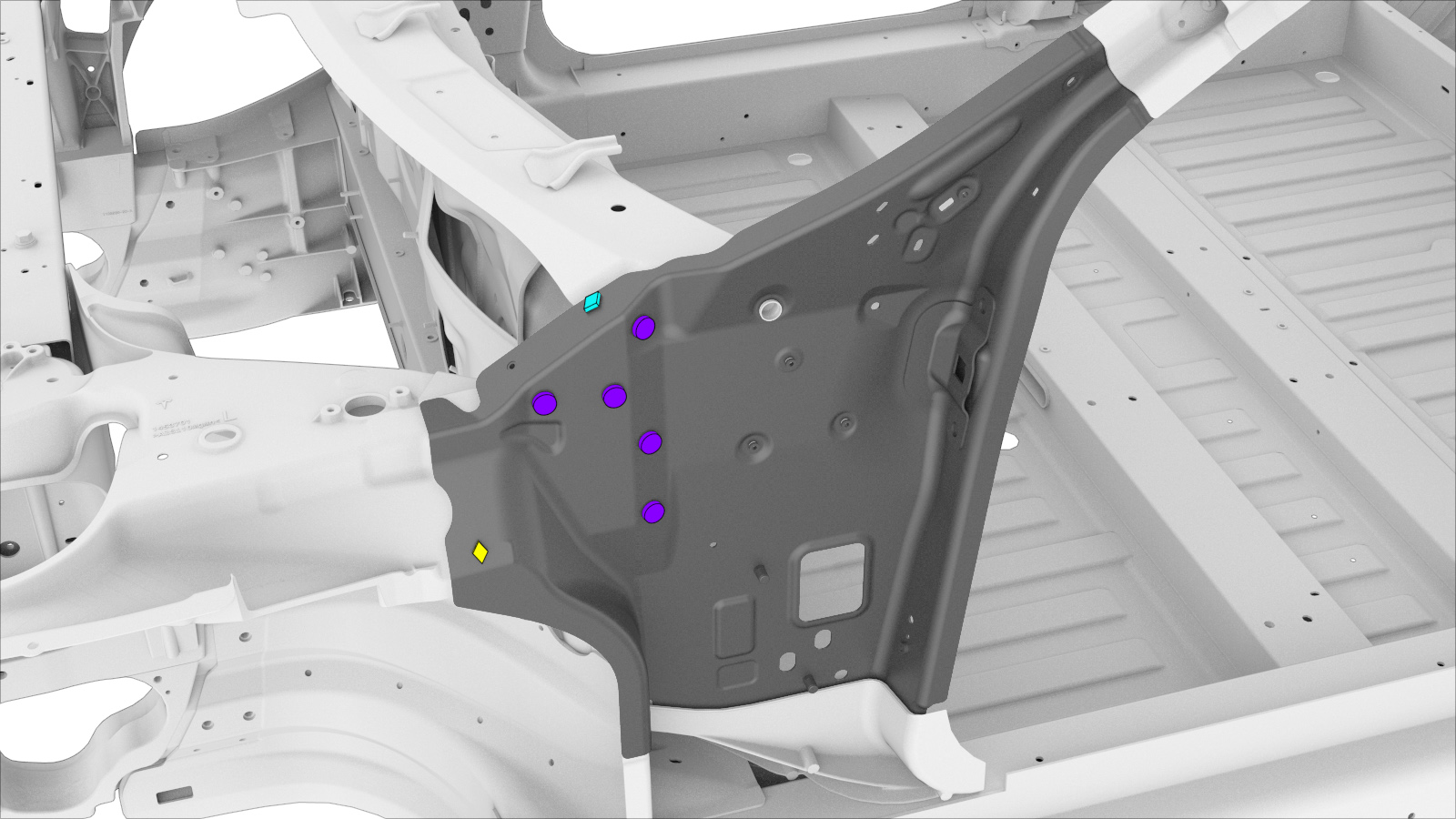

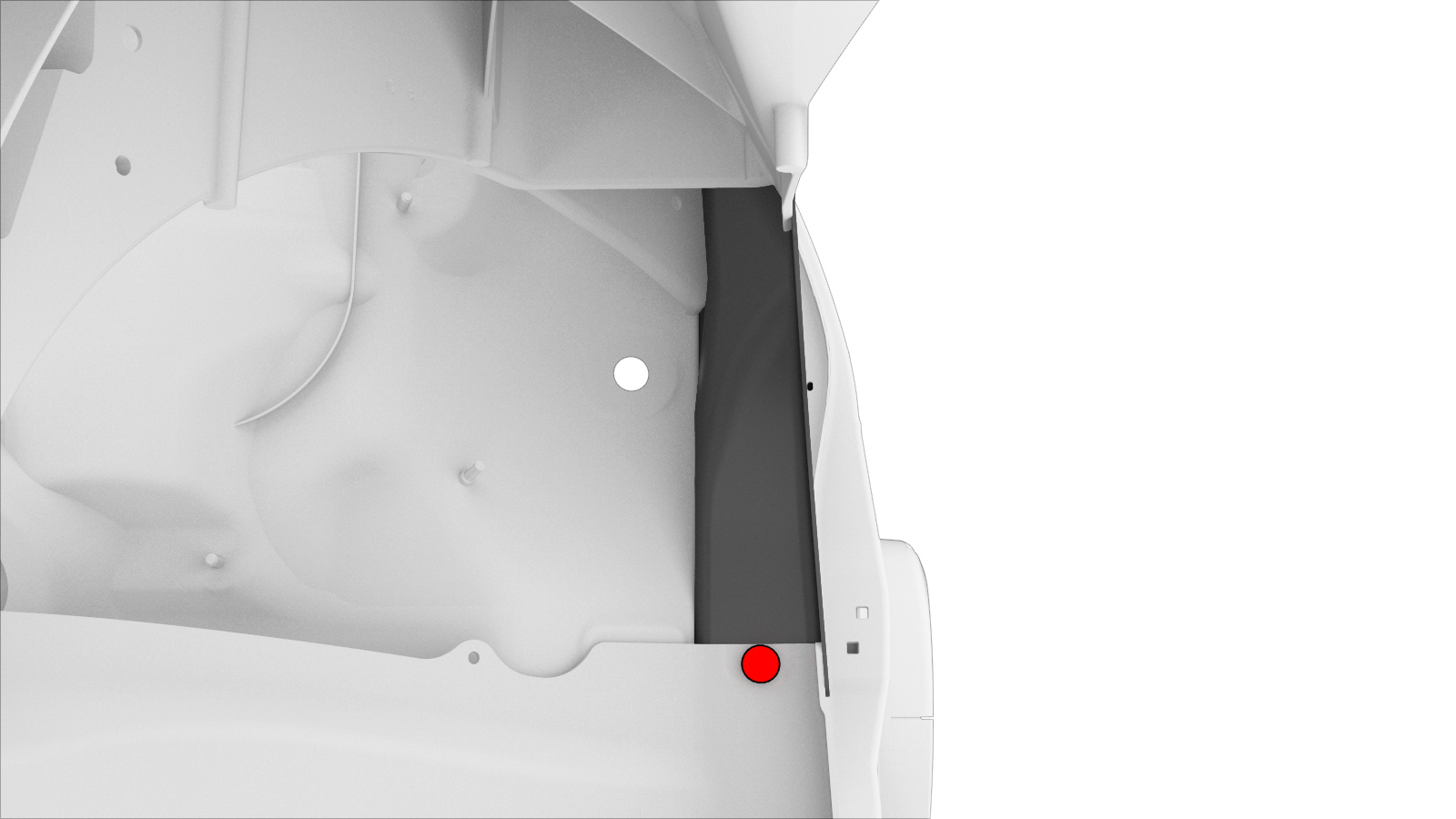

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל

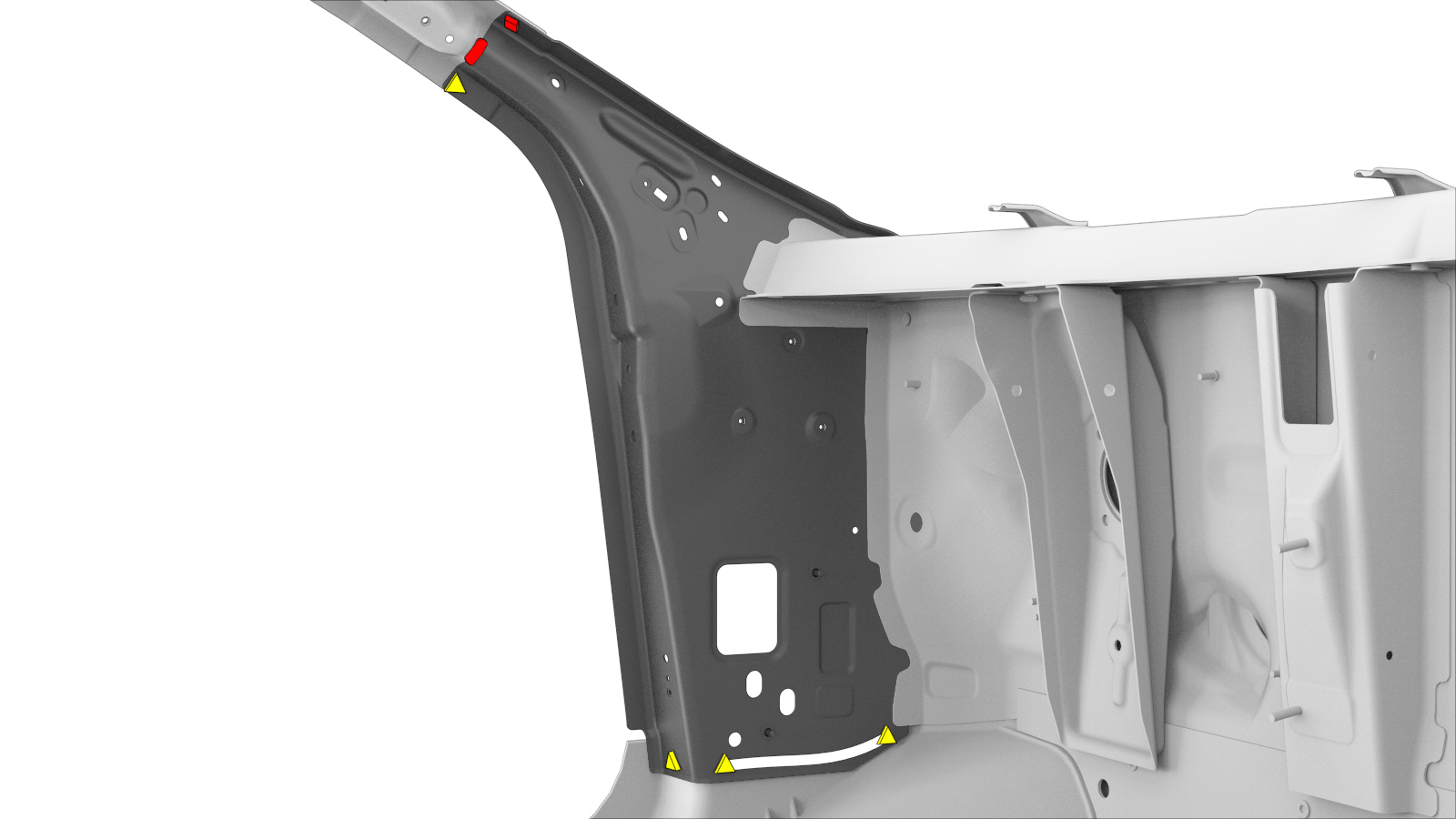

ריתוך GMA
הכינו להתקנה.

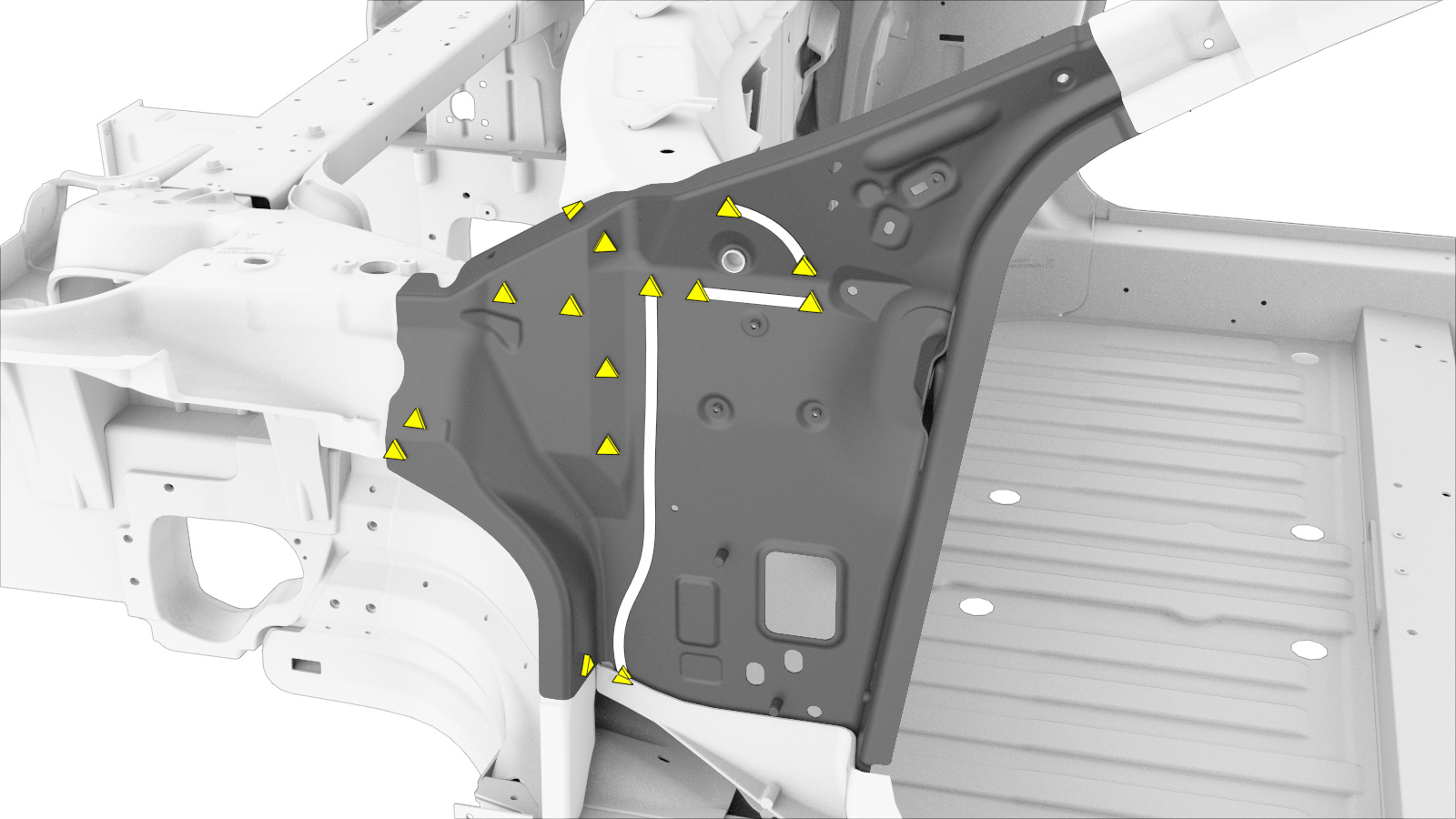

או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות מבניות, 6.5 מ"מ בינוני

או SPRs, 5x6 H4
הערה
השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 120 0050

או SPRs, 5x7
הערה
השתמשו במבלט SPR של Tesla להלן כדי להתקין SPR זה: SM 120 0050

ריתוך GMA
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.
בצעו ריתוך GMA.
ריתוך GMA
אזהרה
אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.

אזהרה
כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.

זהירות
אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.

הערה
לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
התקינו את ה-מכלול Hinge Pillar.
בצעו את התפעולים הנדרשים לאחר תיקון.
