קורת B-Pillar
קוד תיקון:
10102704602
10102704702
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | קורת B-Pillar שלמה (B-Pillar) | |
| 1 | ASY, GUSSET RAMP, B PILLAR INR (Gusset Ramp) | |
| שני | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| חמישה | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 4 | אום , HF M8 PC10 | מספר חלק של Tesla 1046842-00-A. |
| 4 | WASHER, M8x24, 2MM | מספר חלק של Tesla 1106303-00-A. הערה הזמינו אם משנים קורת B-Pillar דור ראשון לדור שני. ניתן להשיג ממקור מקומי. |
| אם הרכב היה מצויד עם הדר חרטום: 4 | בורג, ראש משושה | מספר חלק של Tesla 1004537-00-A. |
| אם הרכב היה מצויד עם הדר חרטום: 4 | מסמרת Flow Form S38 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
-

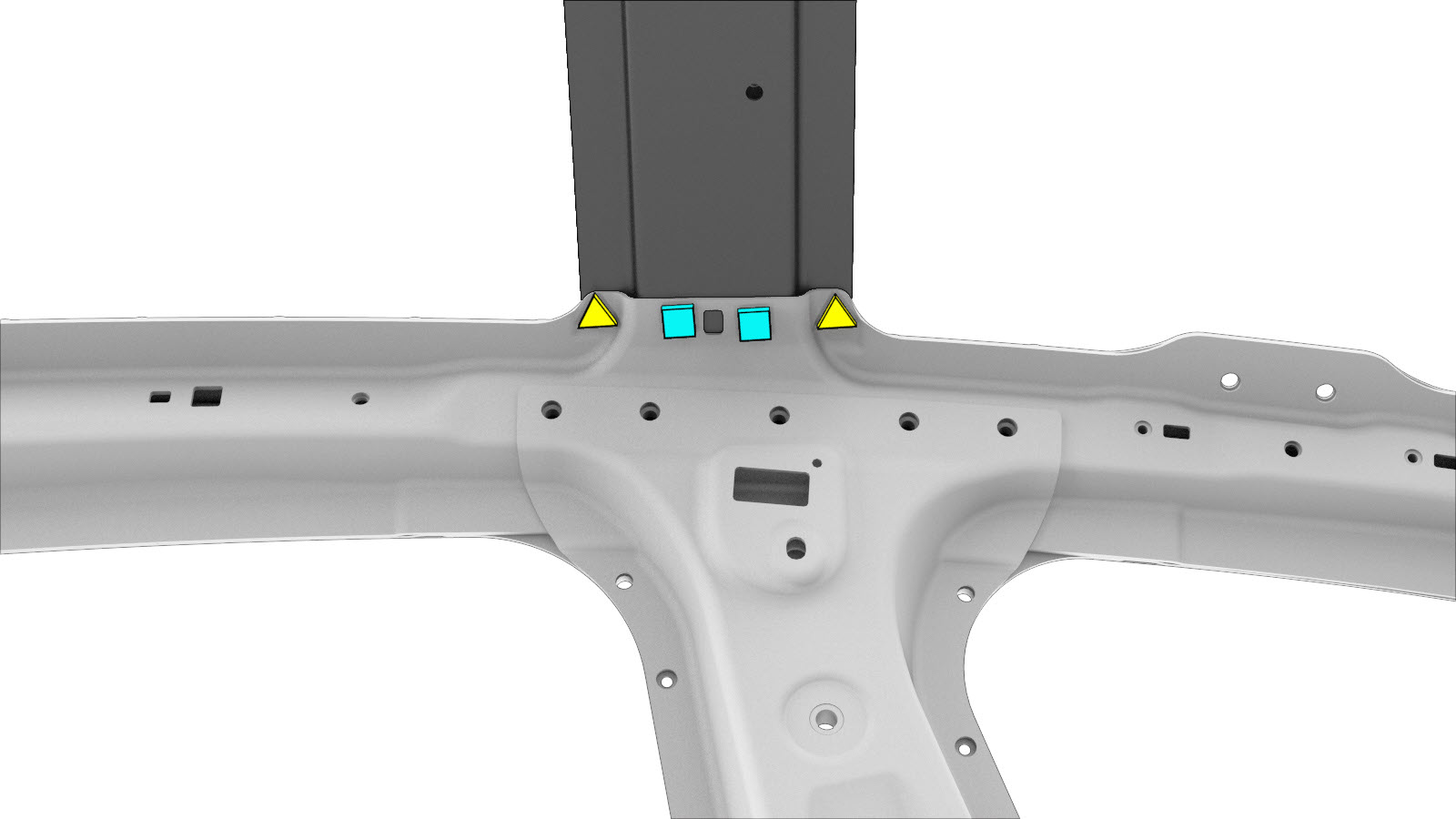

אם הרכב היה מצויד עם הדר חרטום: נתקו את הדר החרטום.
או ריתוכי נקודה של המפעל
-

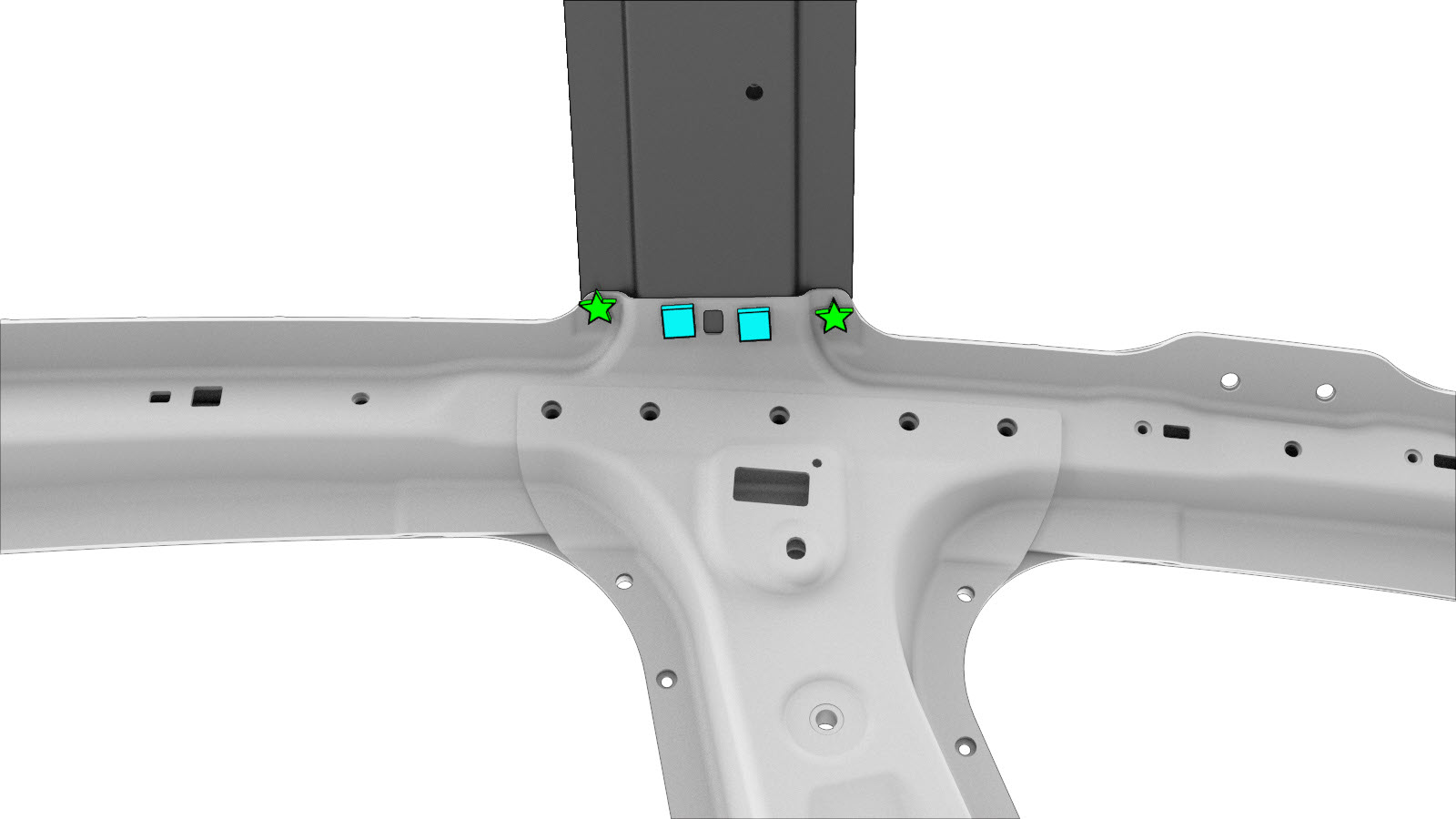

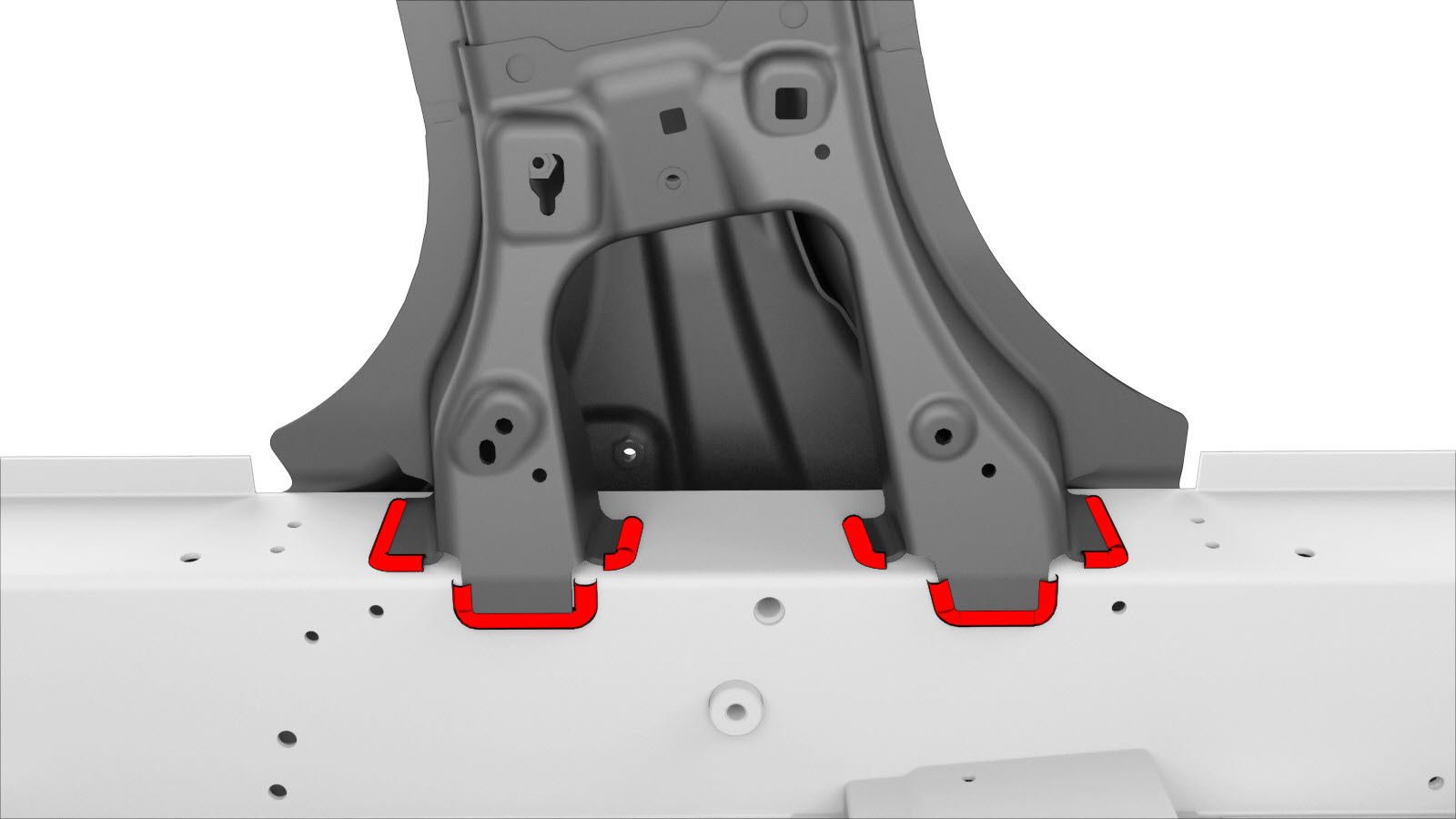

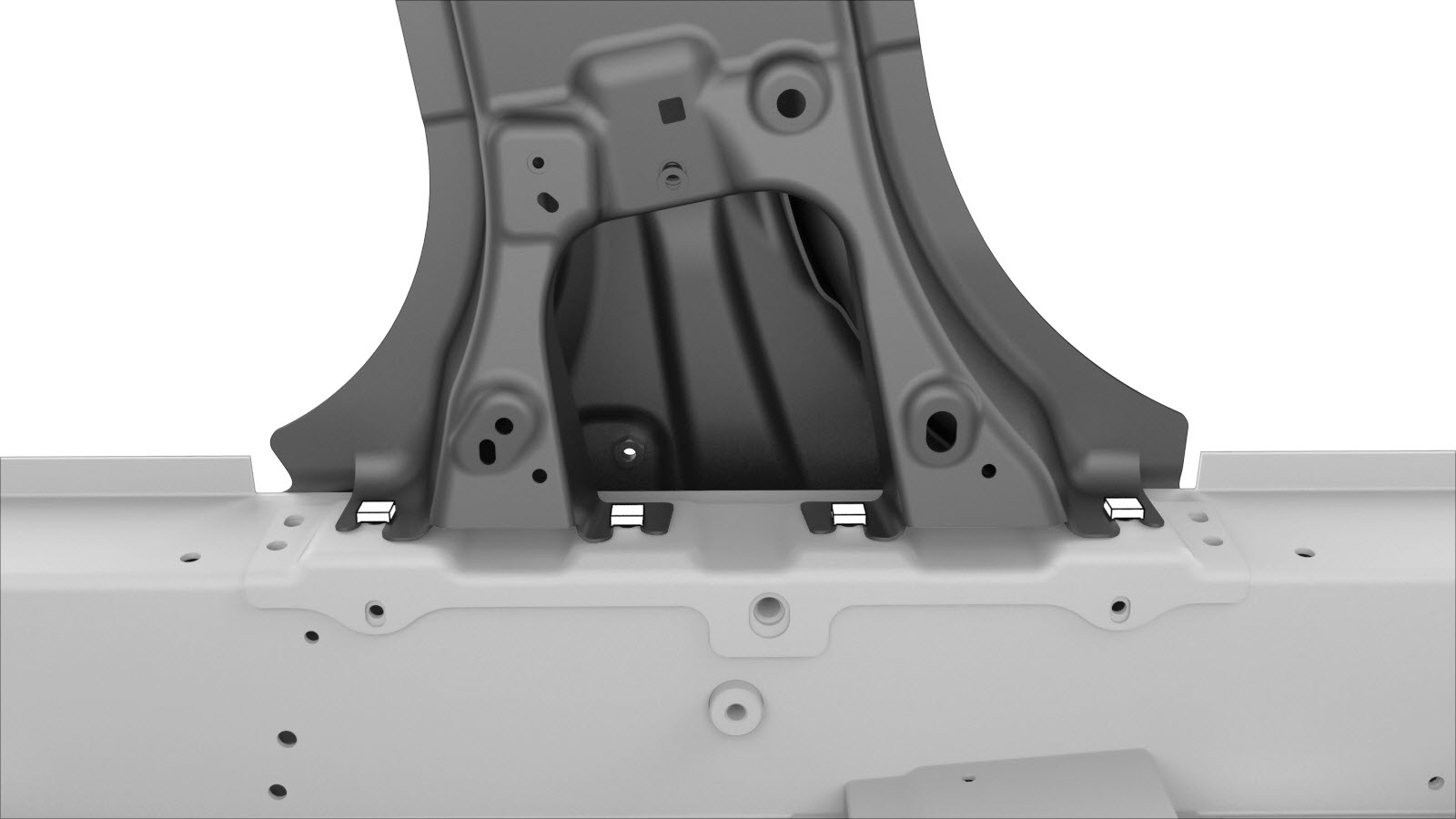

נתקו את בסיס קורת B-Pillar.

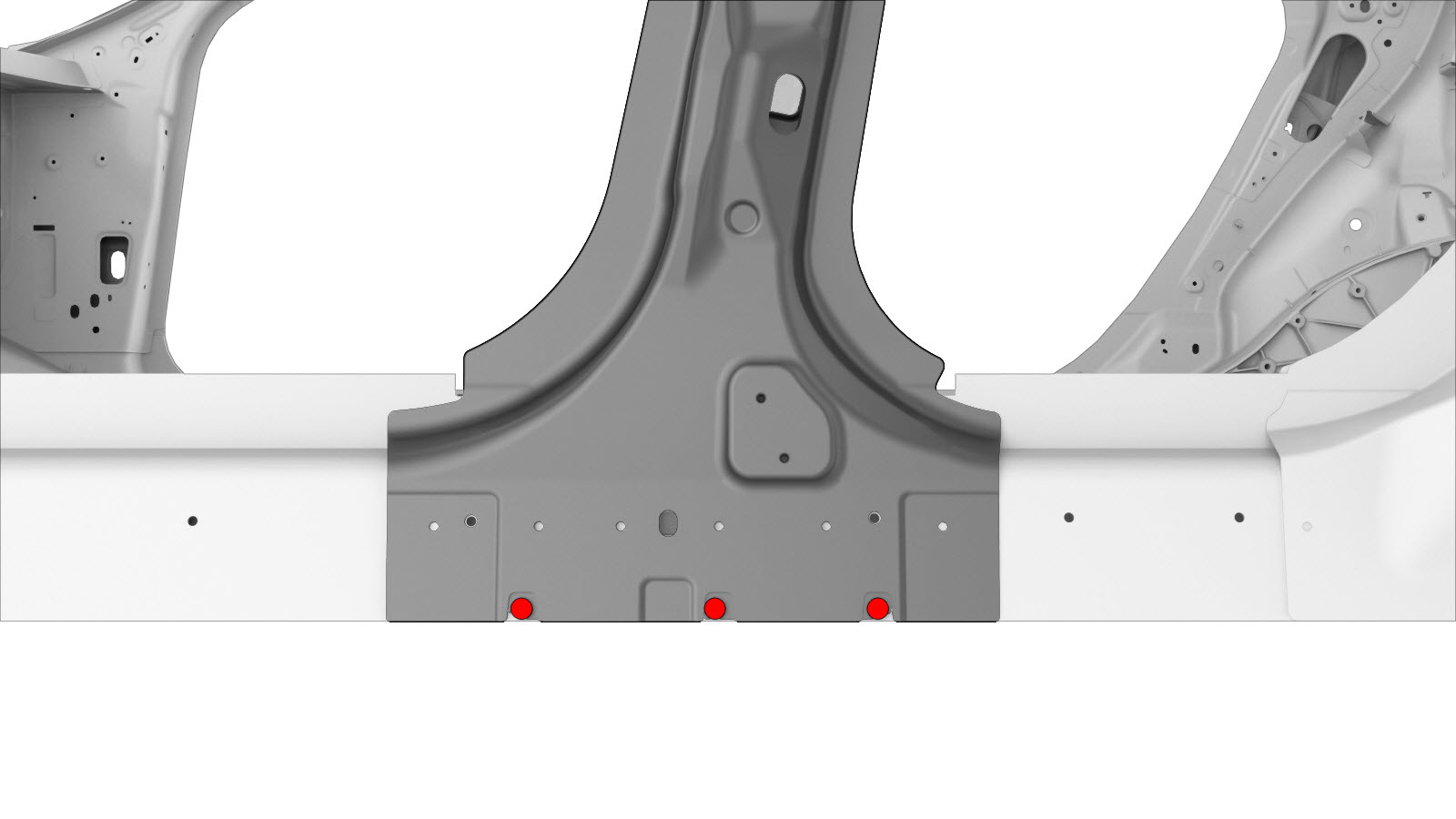

תלוי בתאריך הבניה של כלי הרכב, ייתכן והוא יהיה מאובטח באחת משתי דרכים שונות.
ריתוך GMA
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל

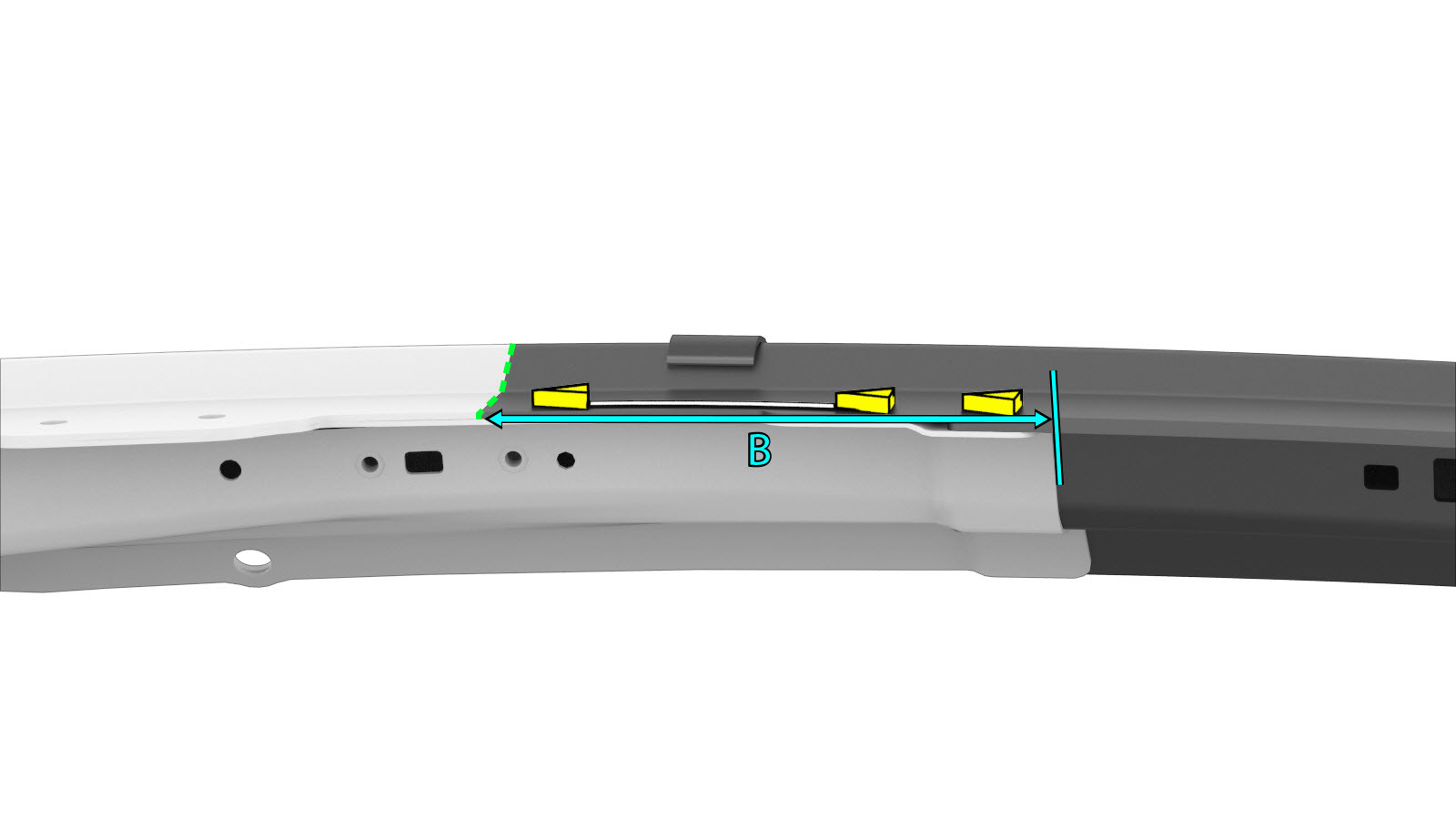

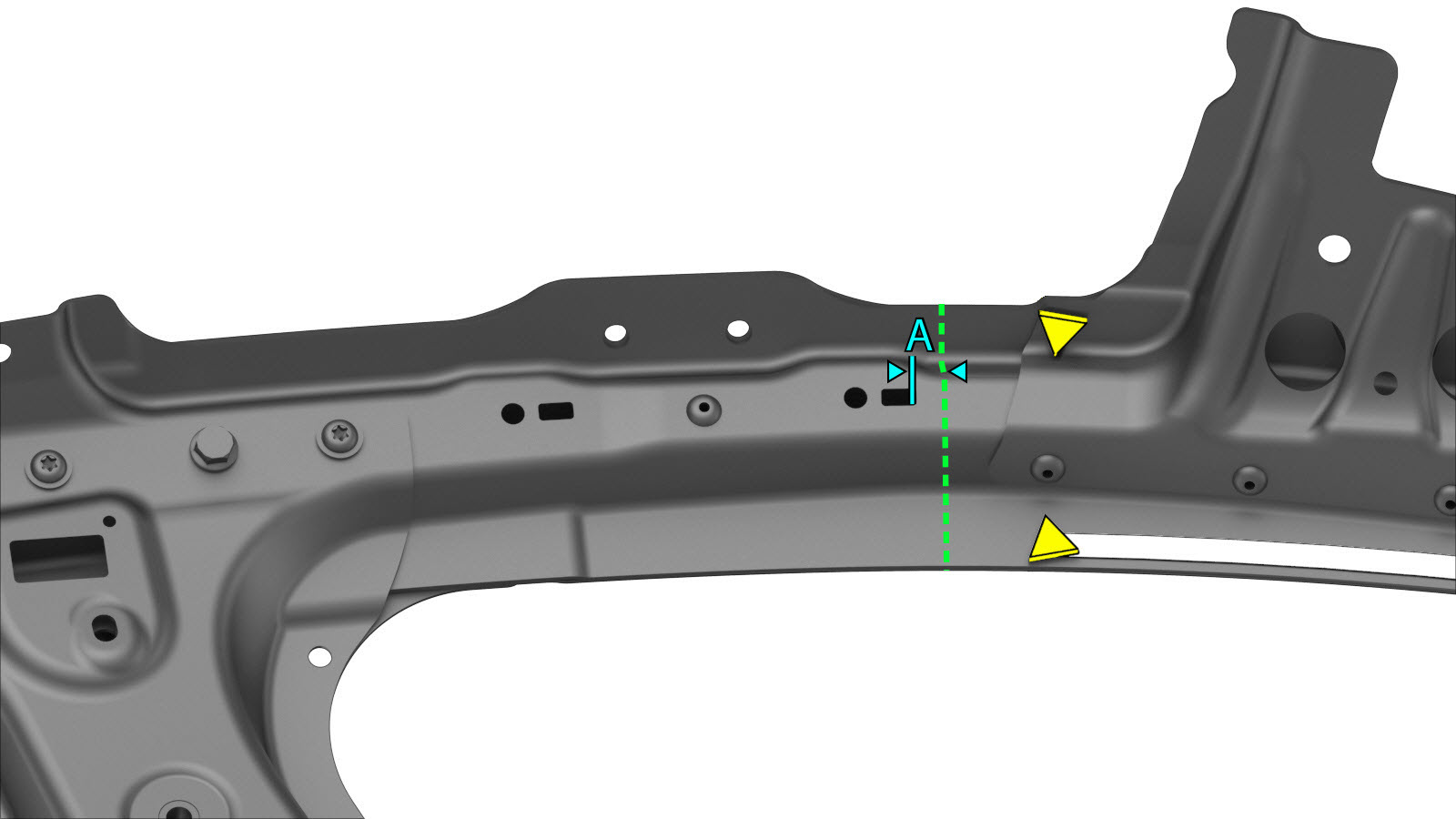

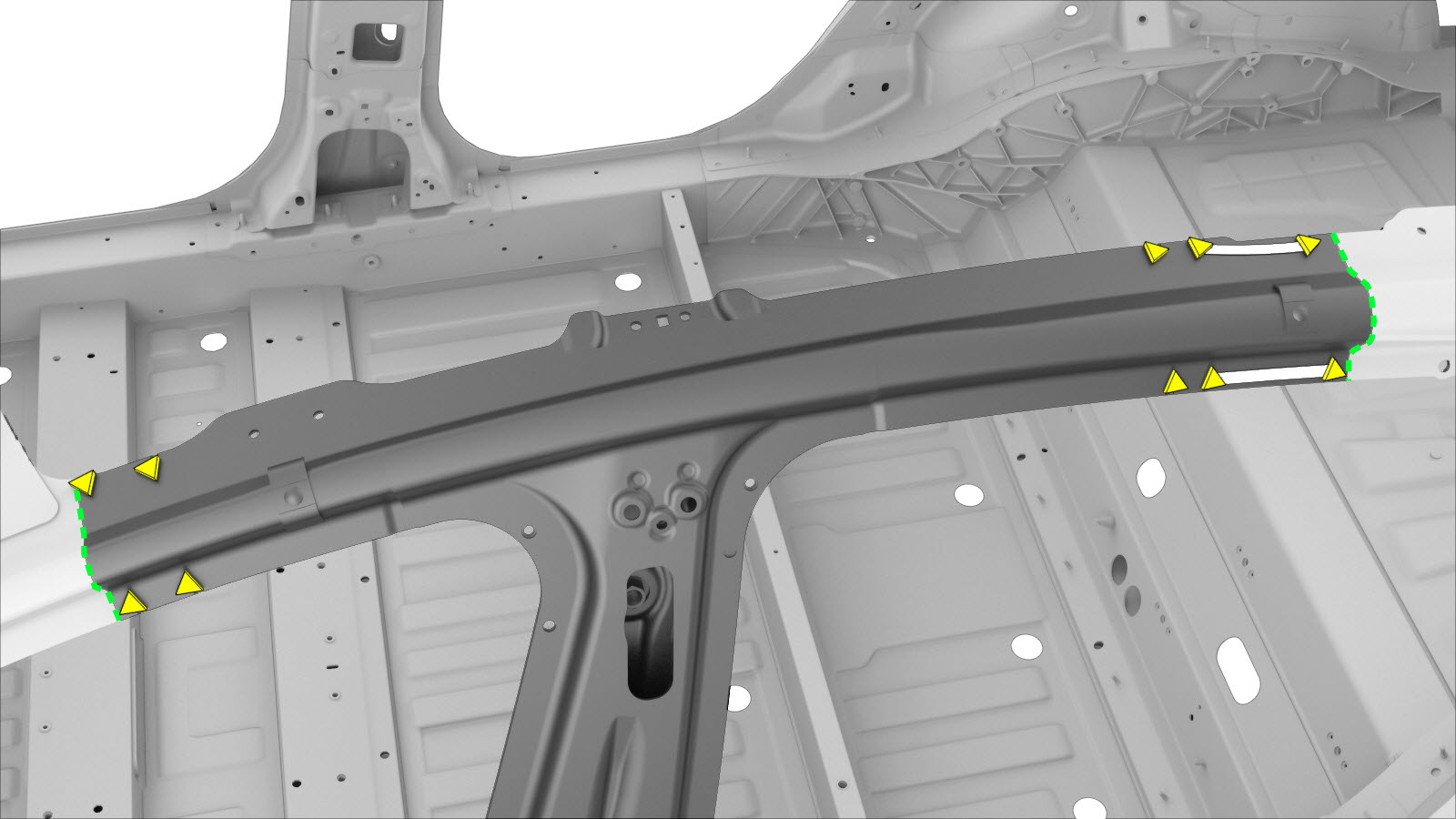

קו חיתוךזהירותהיזהרו של לפגוע בלוחות מתחת בעת חיתוך המקטע.קו/נקודת מראה מקום
- A = 10 מ"מ
- B = 160 מ"מ
- C = 50 מ"מ
-

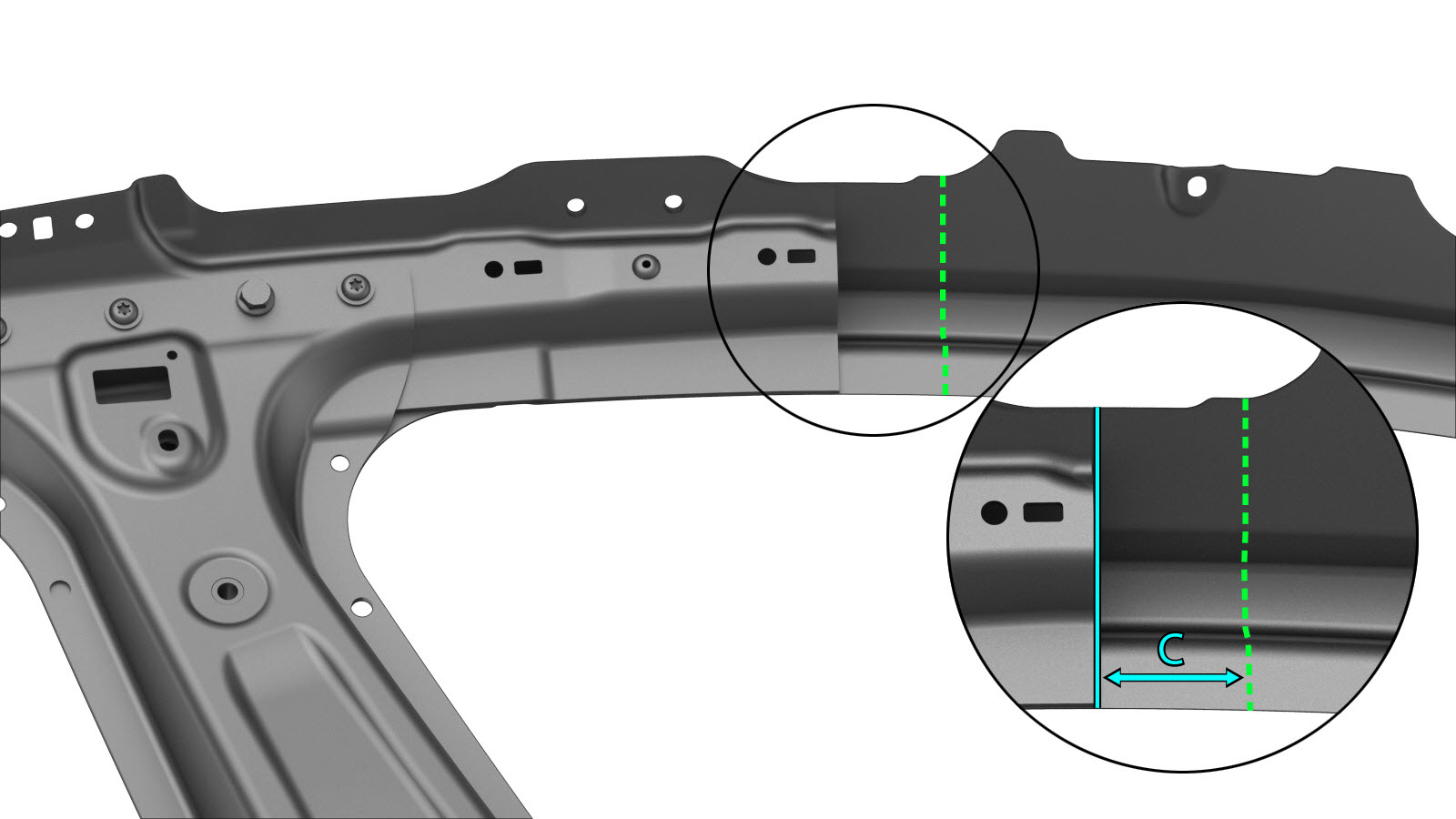

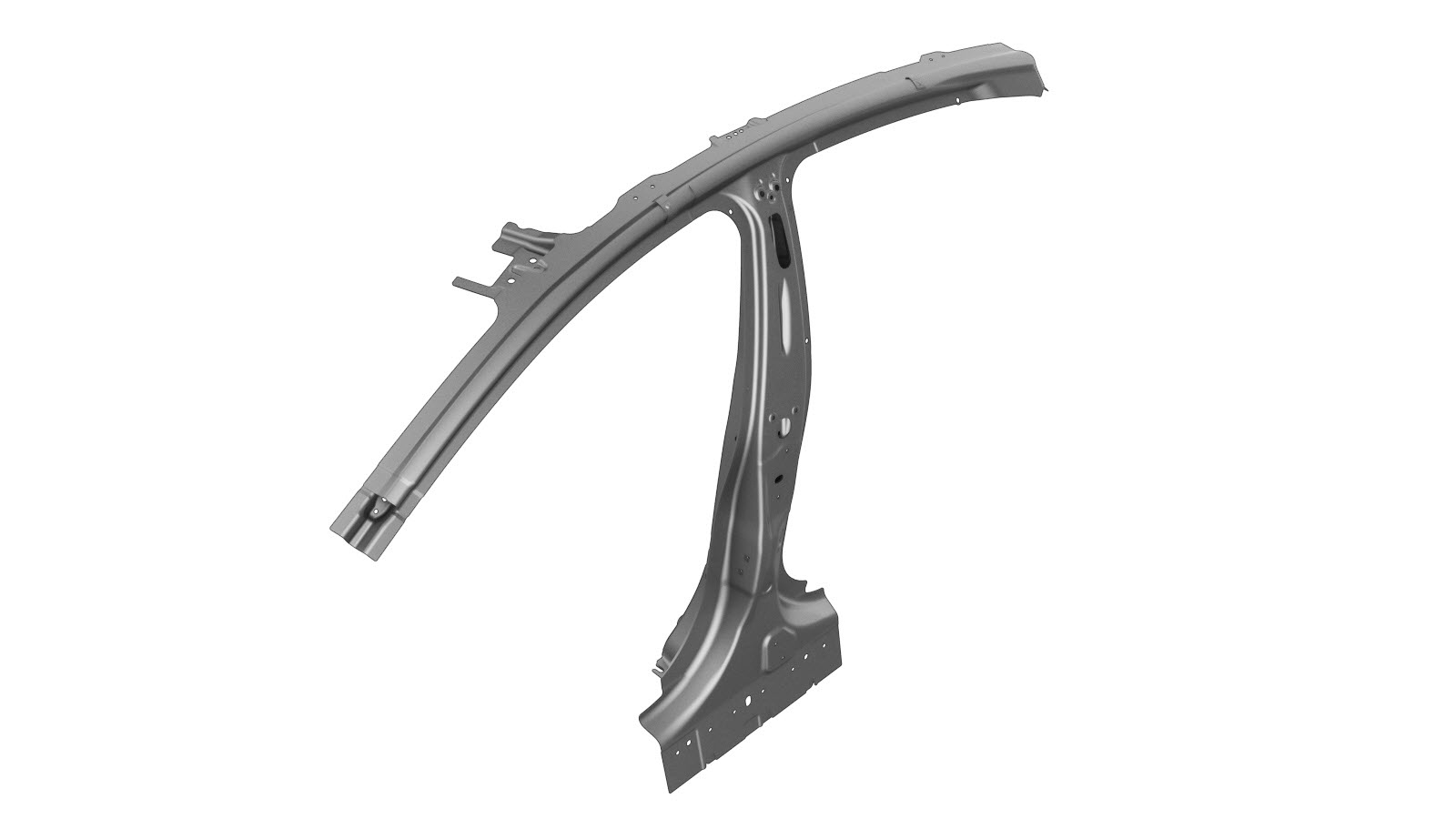

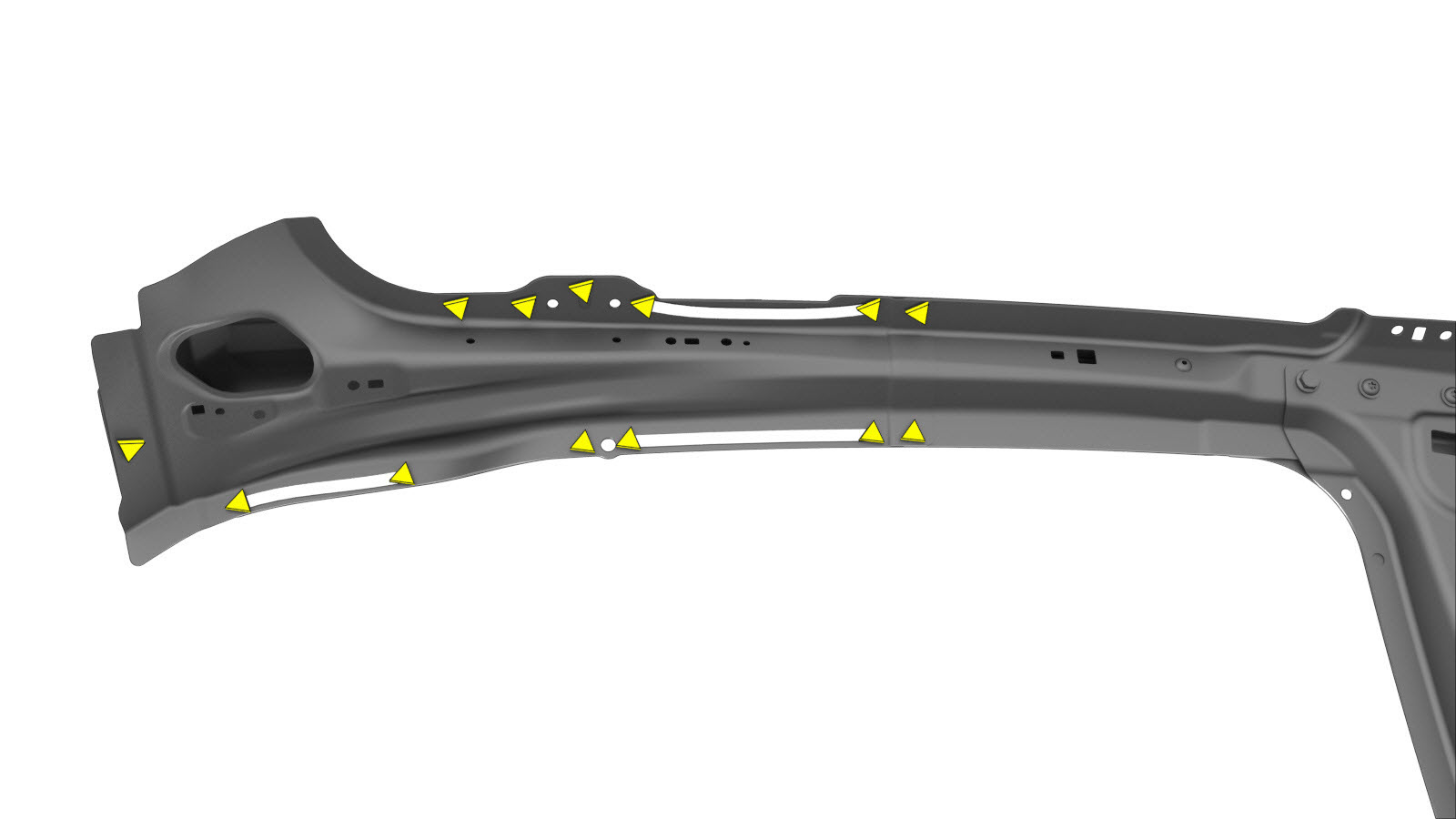

חתכו והכינו את קורת B-PILLAR בשלמותה כפי שמצוין בהכנת רכיבים חדשים.
או ריתוכי נקודה של המפעל

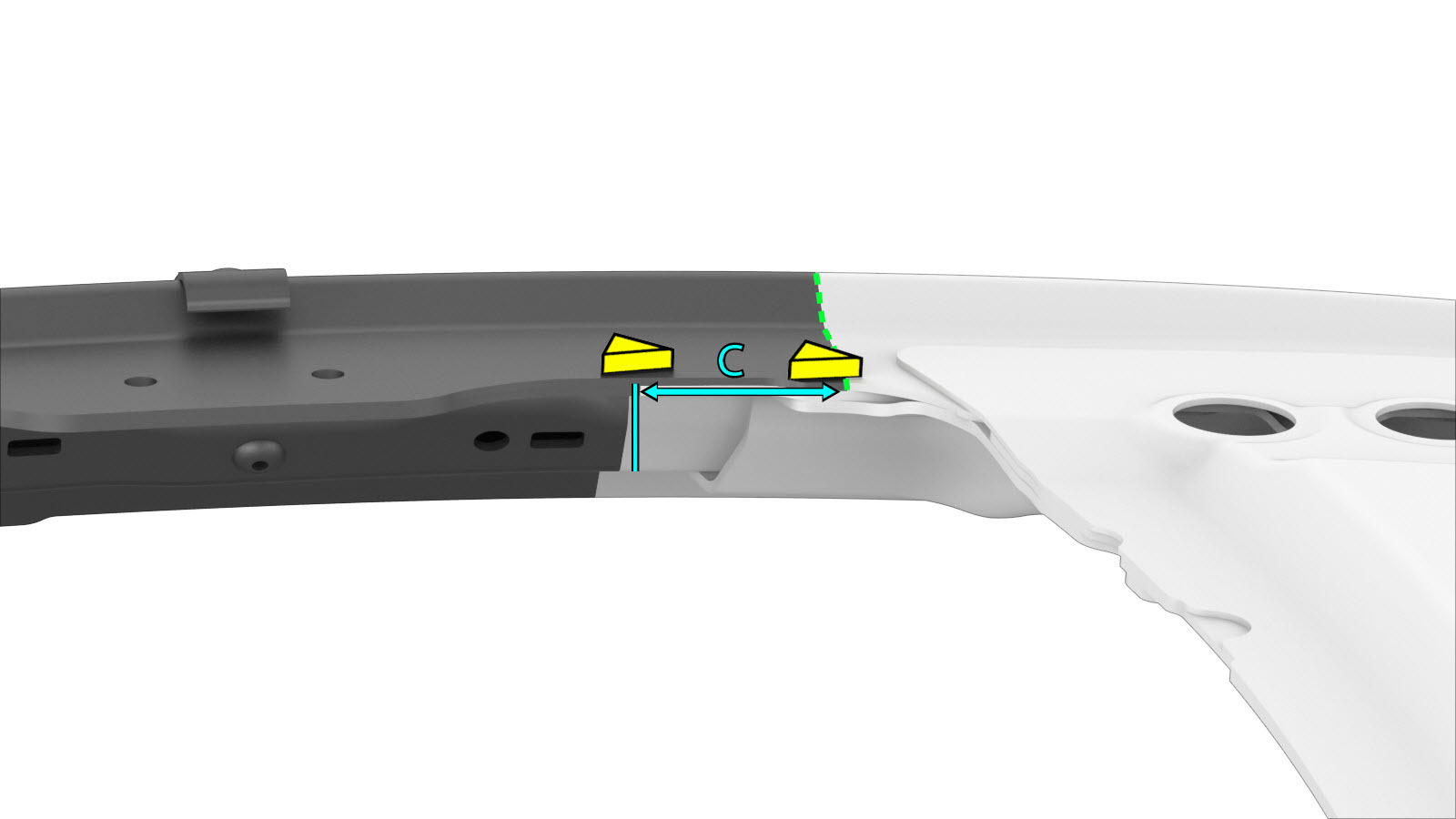

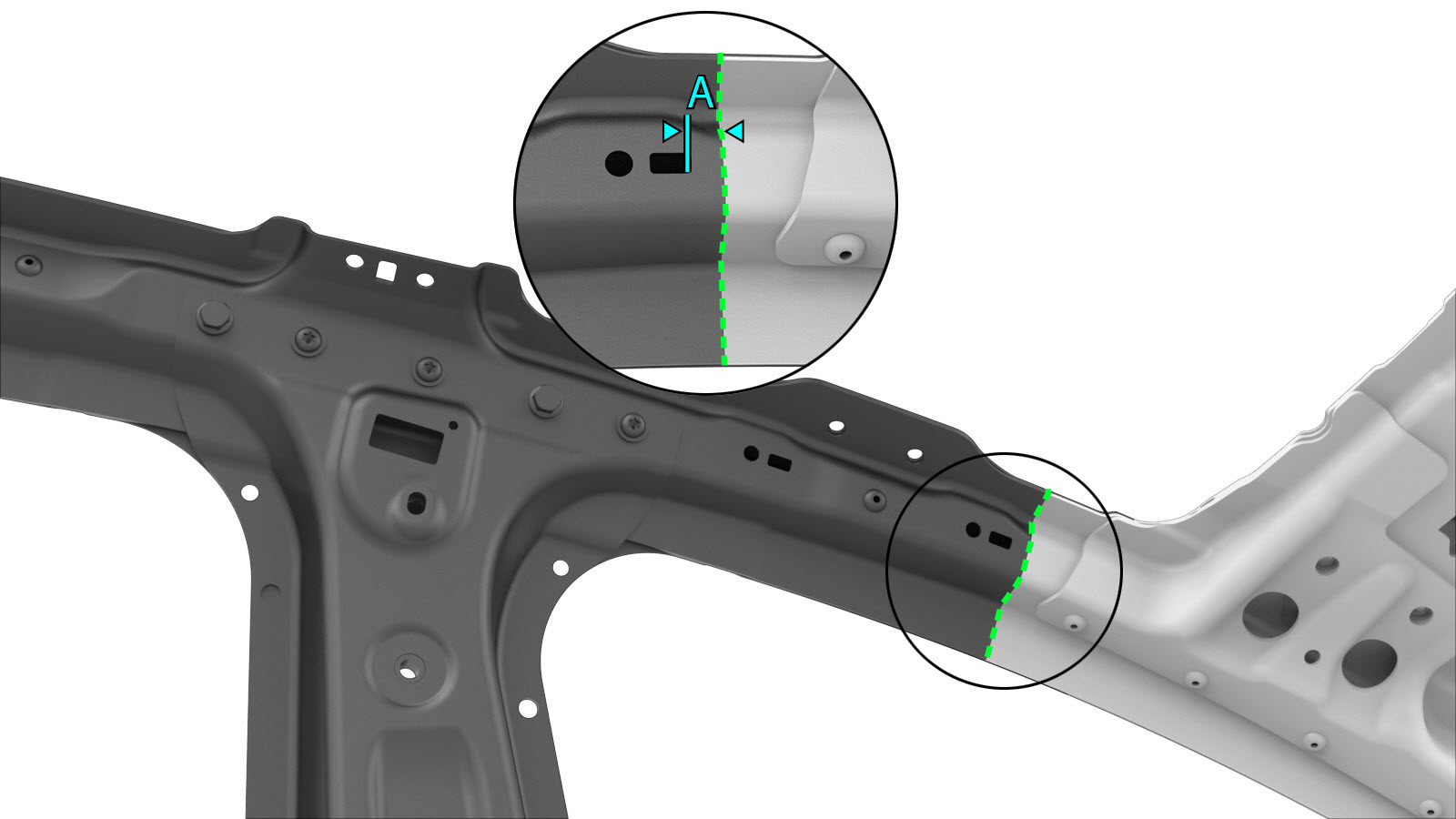

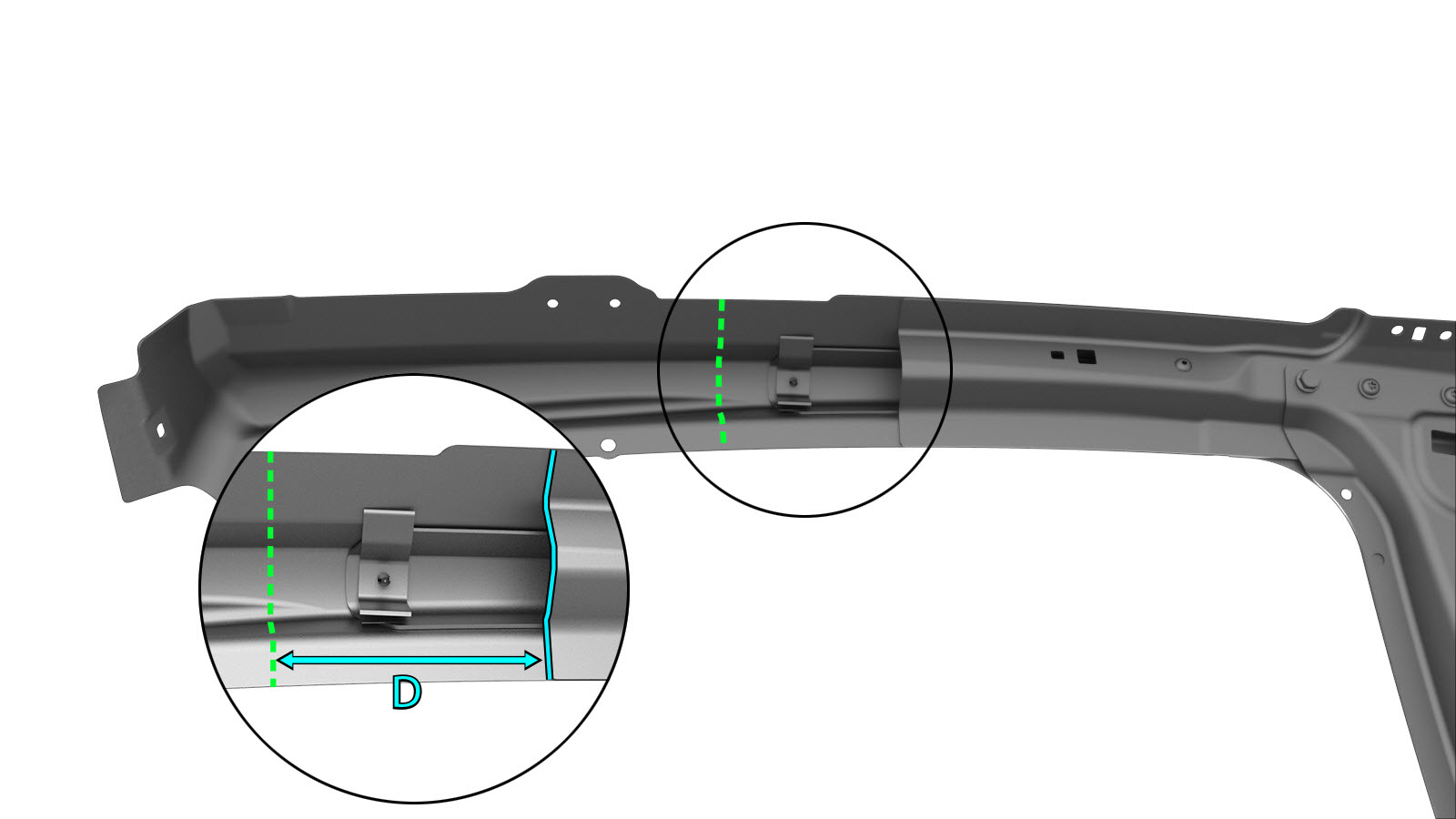

קו חיתוך
קו/נקודת מראה מקום
- A = 10 מ"מ
- C = 50 מ"מ
- D = 135 מ"מ
-

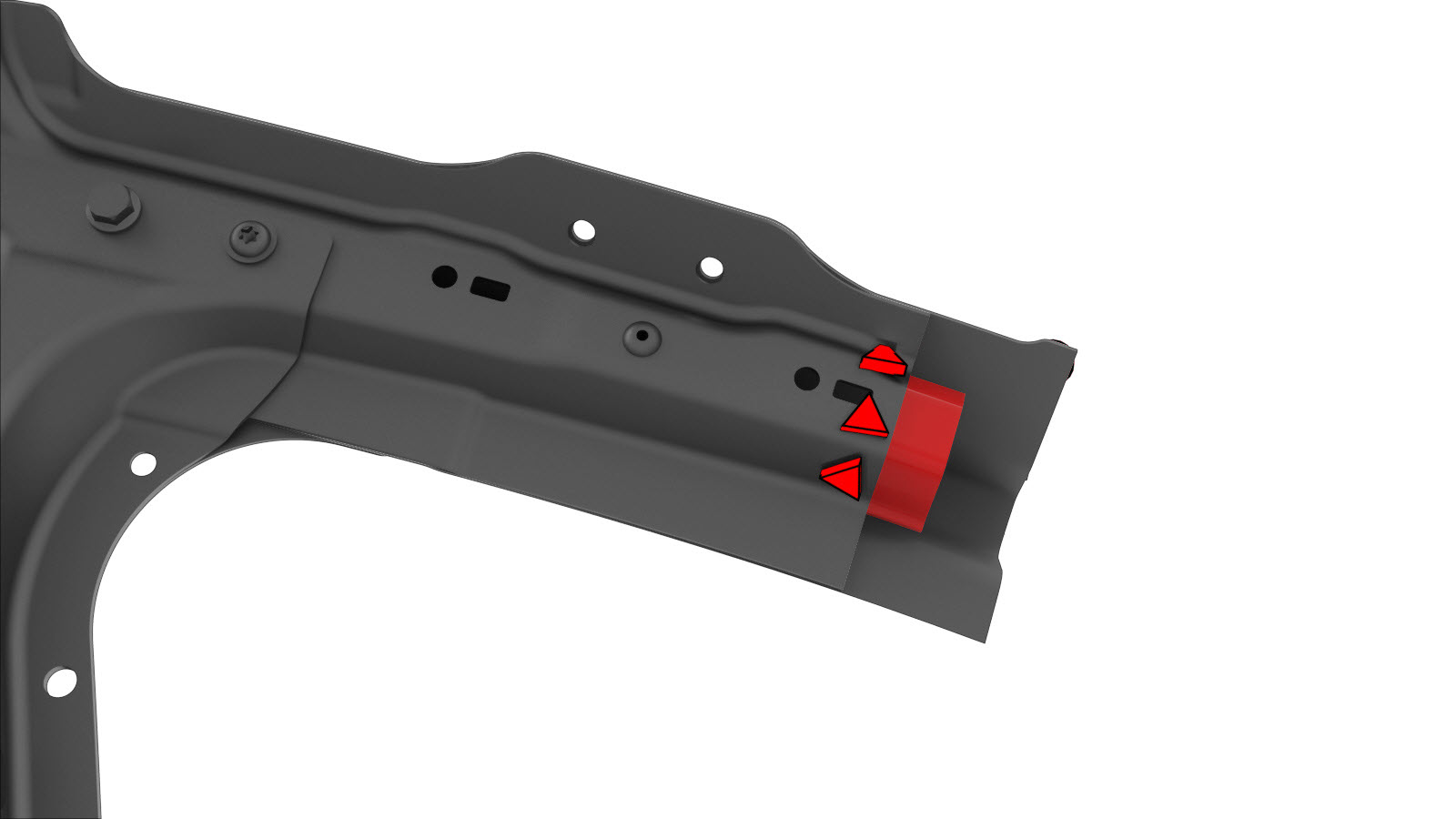

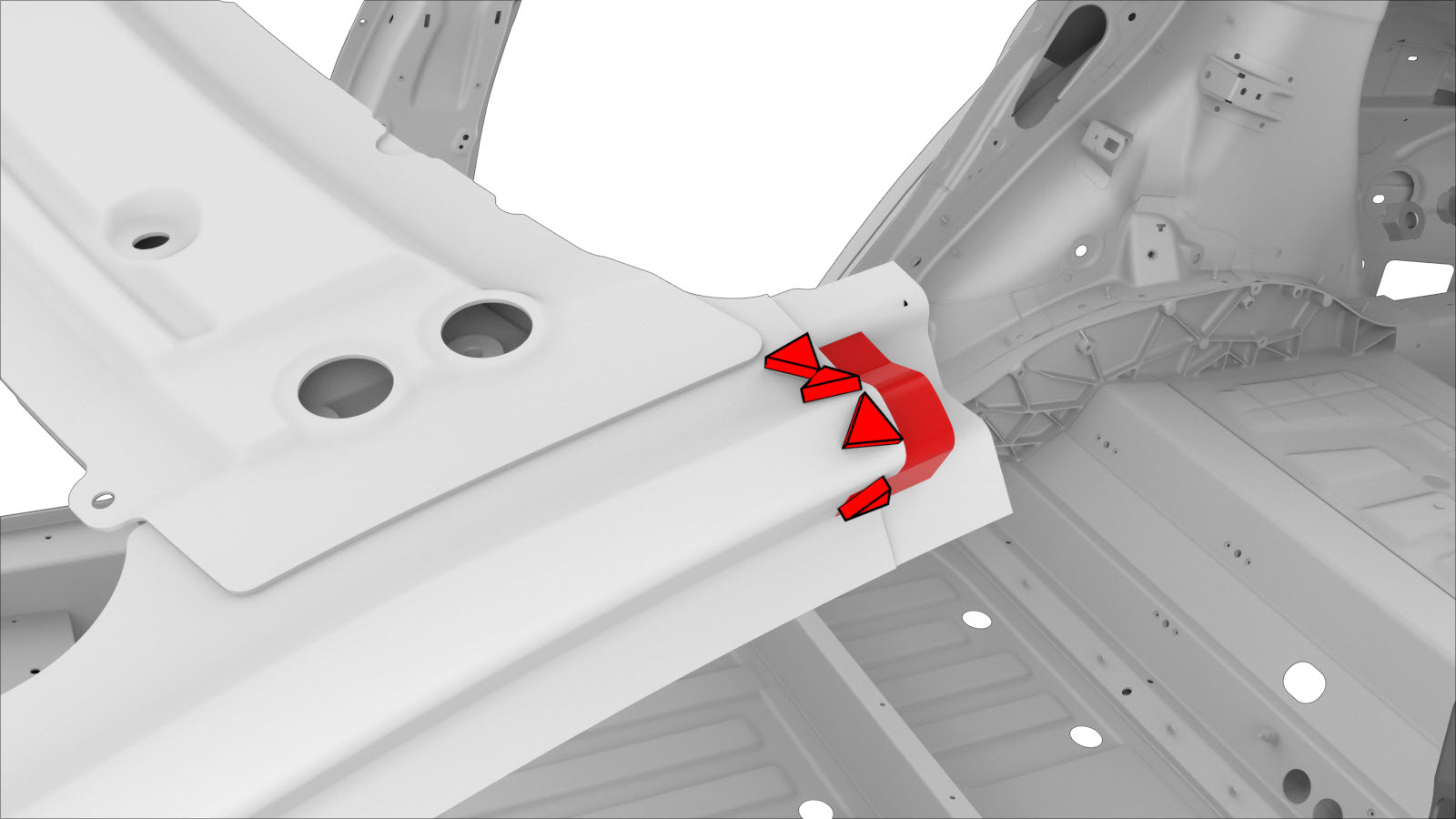

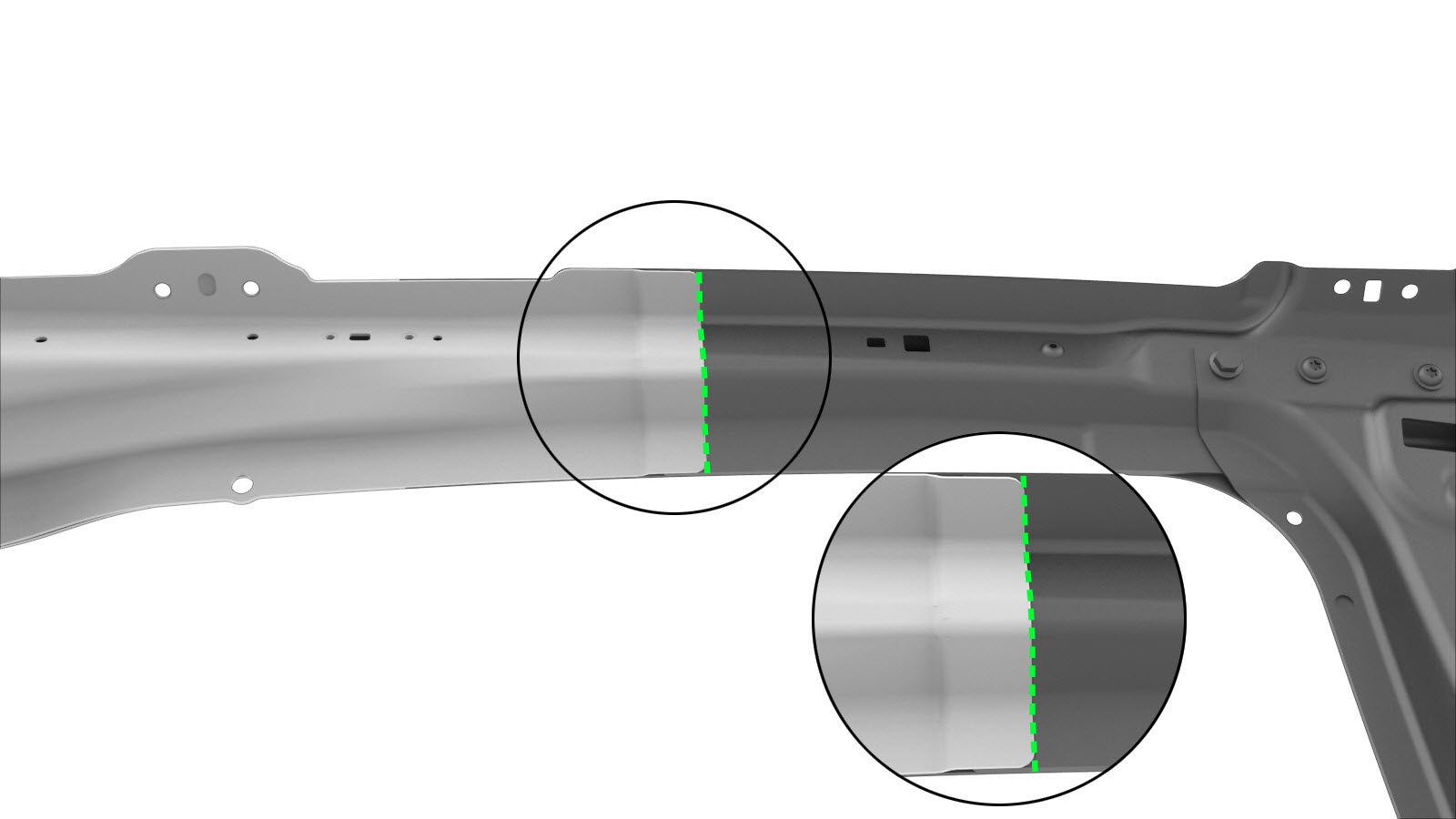

חברו לוחות גיבוי ללוח מסילת גג חיצונית.
או ריתוכי מגופה אלומיניום
-

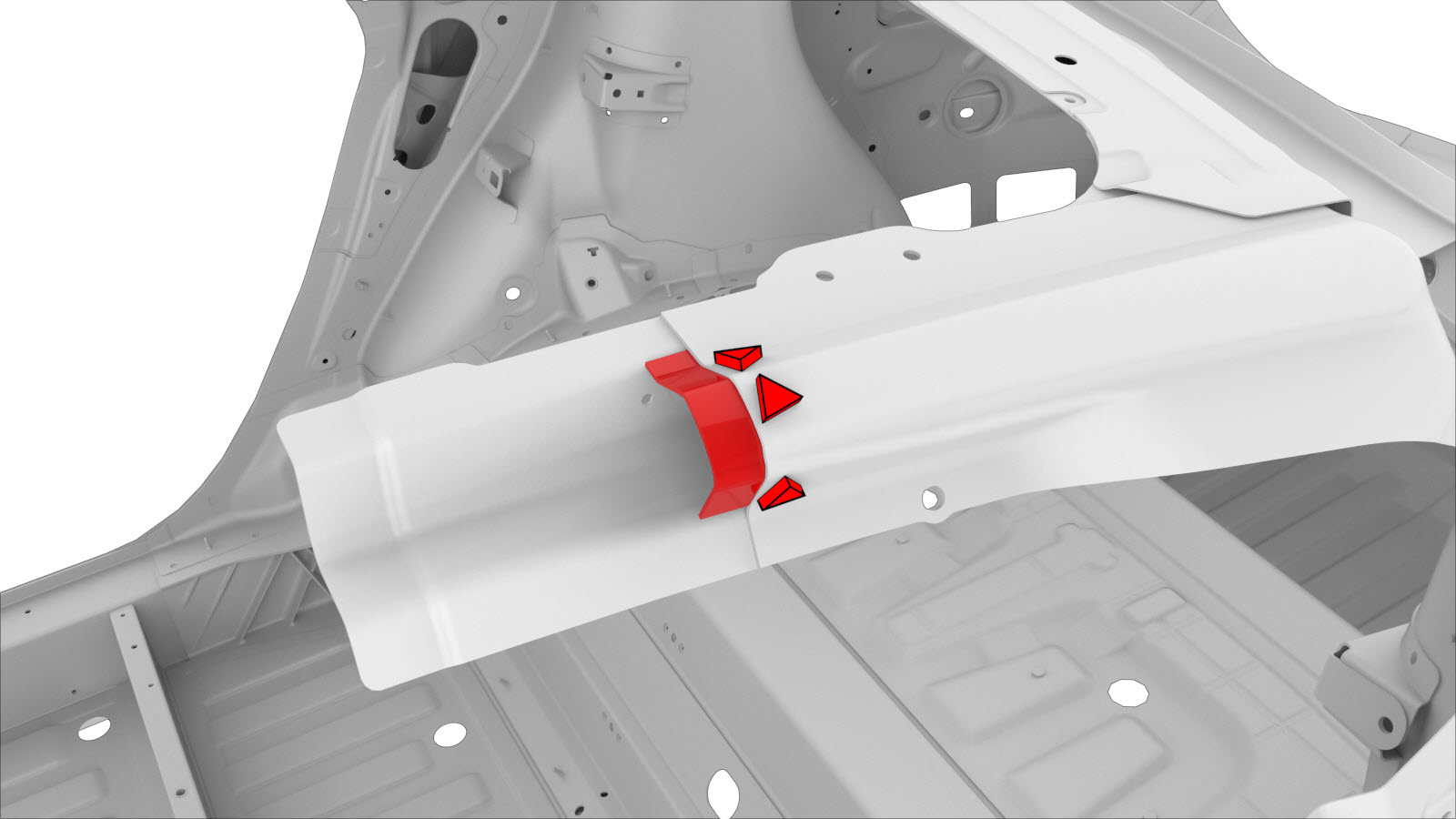

חברו את לוחית הגיבוי ללוח הפנימי של קורת A-Pillar.
או ריתוכי מגופה אלומיניום
-
בצעו ריתוך GMA.
או ריתוכי מגופה אלומיניום
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -

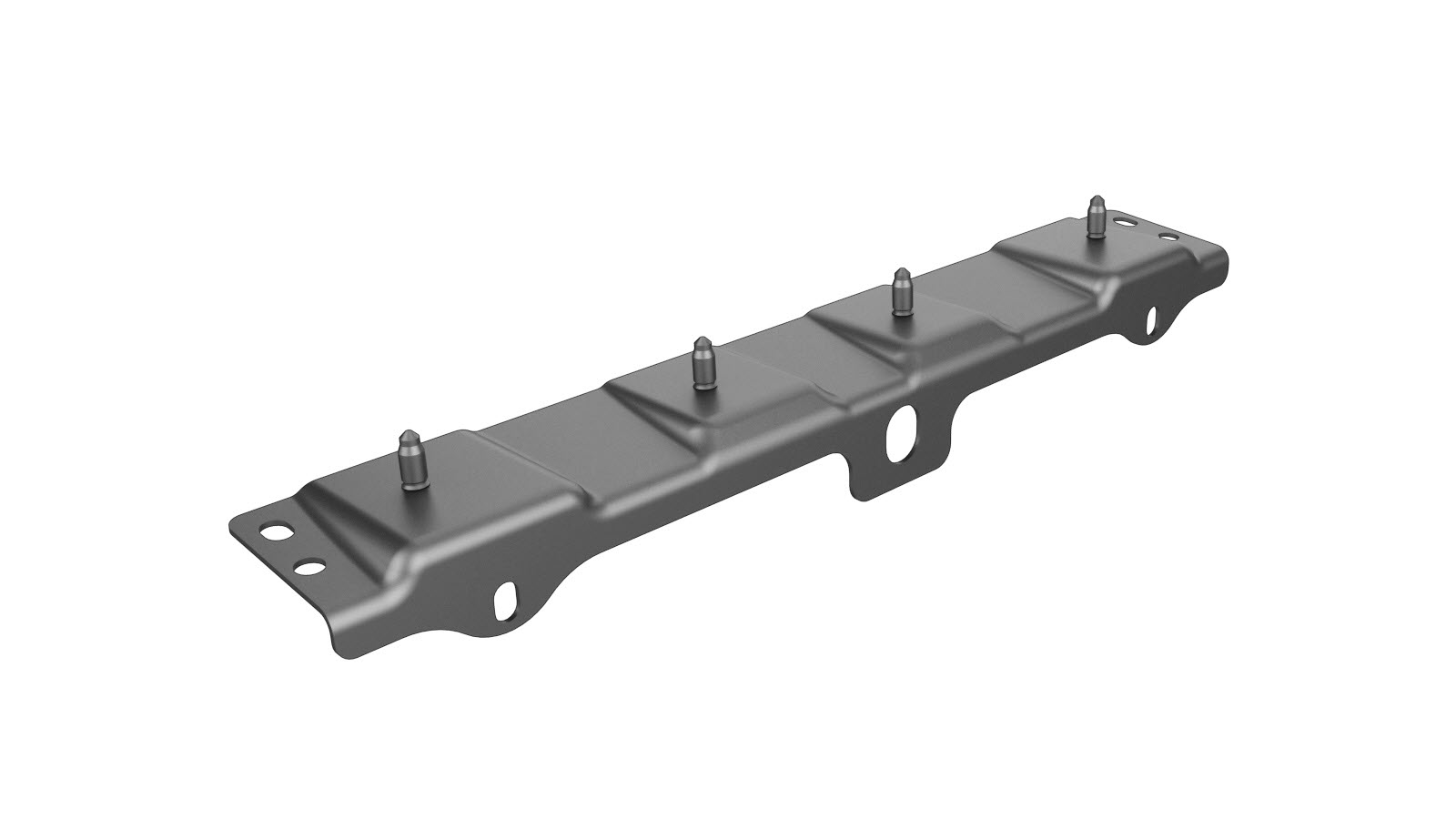

לכלי רכב שנבנו עד 11 באוקטובר 2016: התקינו את כבש לוחית החיבור על הסף.
עיינו בהוראות ההתקנה בהליך תיקון כבש לוחית החיבור של קורת B–Pillar.
-
הכינו להתקנה.

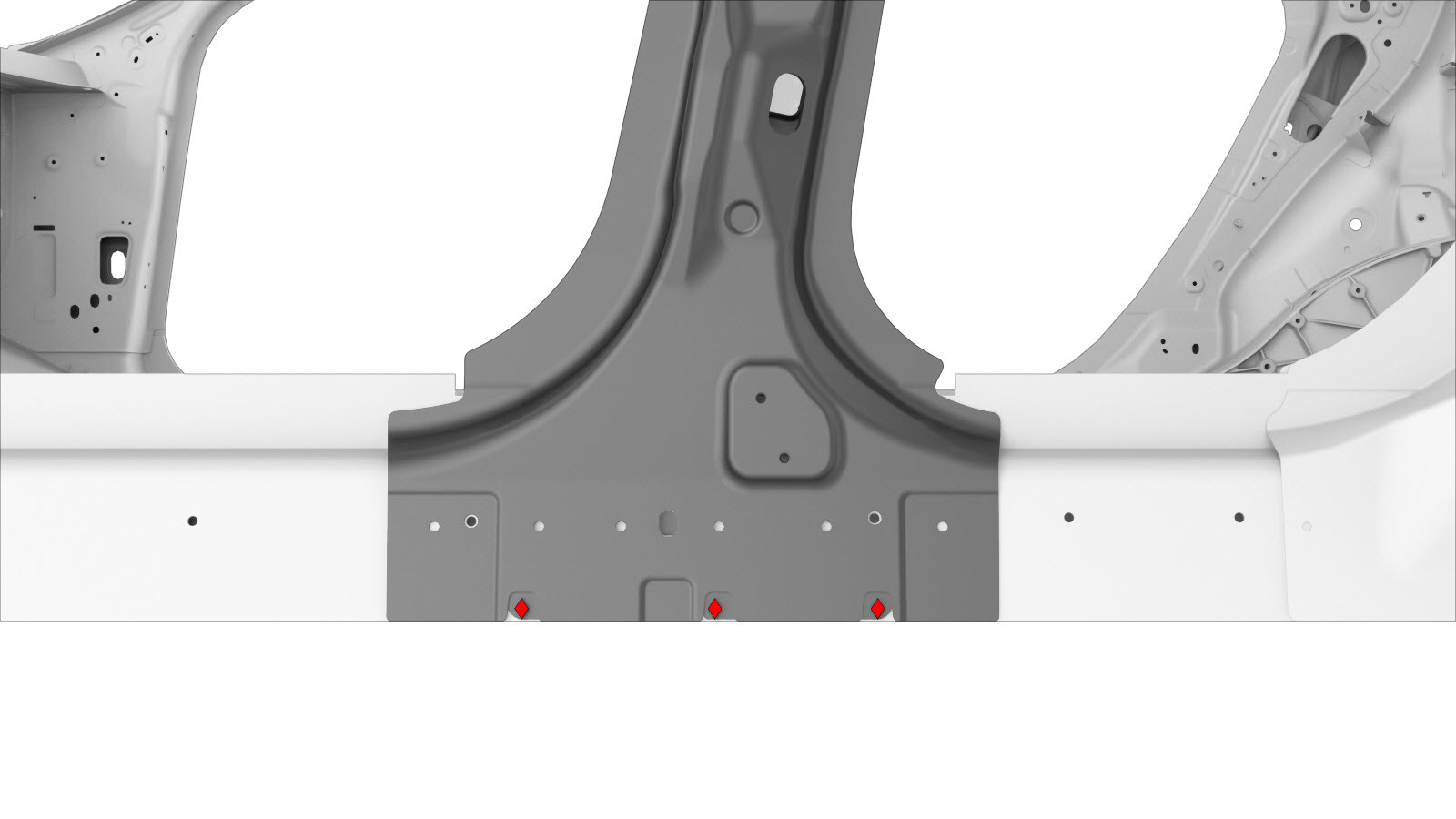

הערההתקינו את הדסקיות (דסקית, M8x24, 2MM) בין קורת B-Pillar וכבש לוחיות החיבור קורת B-Pillar אם ישנו פער של 2 מ"מ או פחות. אם ישנו פער בין קורת B-Pillar וכבש לוחיות החיבור קורת B-Pillar של יותר מ-2 מ"מ, הפסיקו תהליך זה וצרו קשר עם תיקוני התנגשות של Tesla.
או ריתוכי מגופה אלומיניום
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

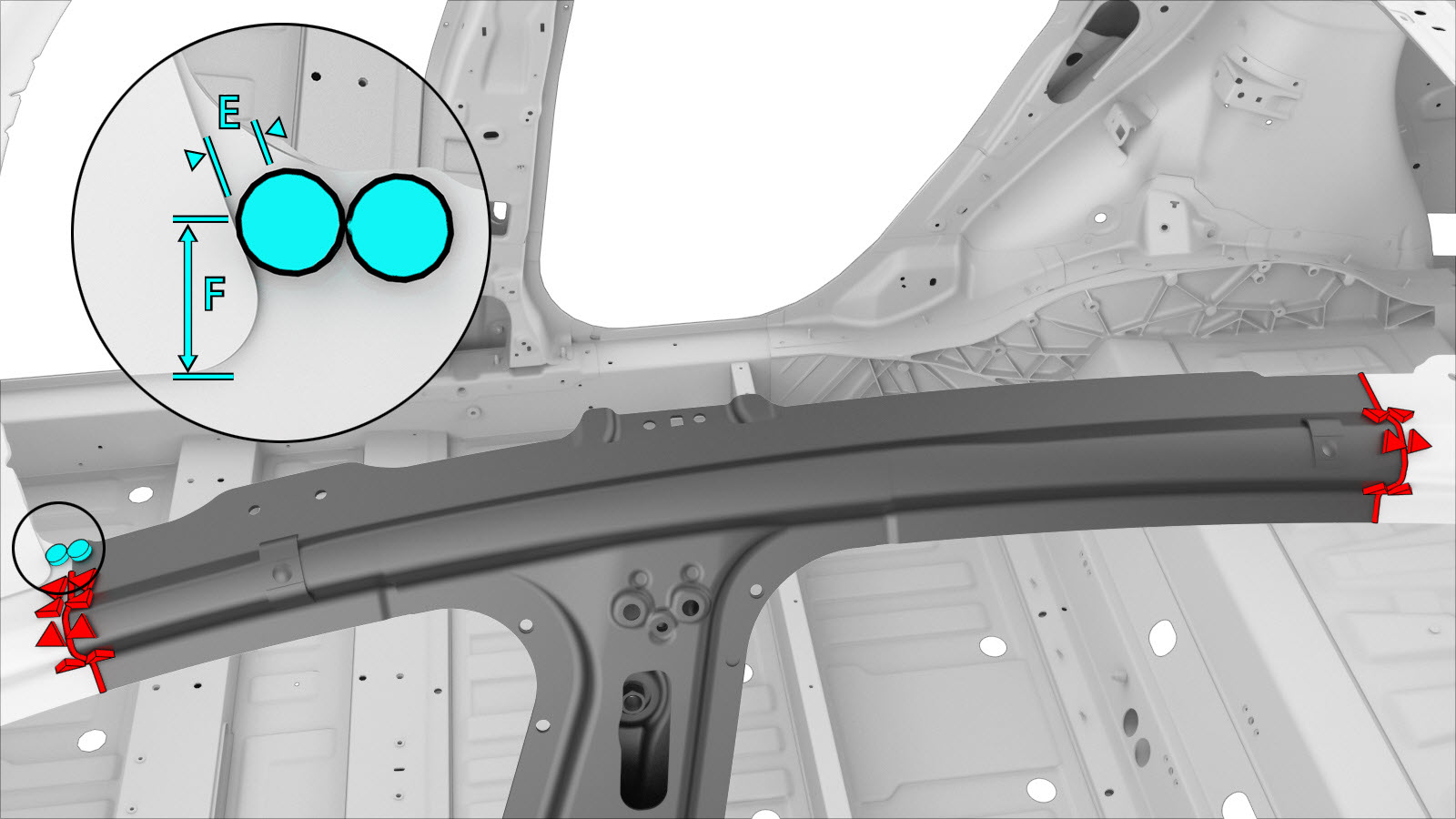

- E = 8 מ"מ
- F = 20 מ"מ
או מסמרות מבניות, 6.5 מ"מ בינוני
ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
-
בצעו ריתוך GMA.
או ריתוכי מגופה אלומיניום
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
-
אם הרכב היה מצויד עם הדר חרטום: חברו את הדר החרטום.
- בצעו את התפעולים הנדרשים לאחר תיקון.
