קורה אחורית עליונה
קוד תיקון:
10102701702
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

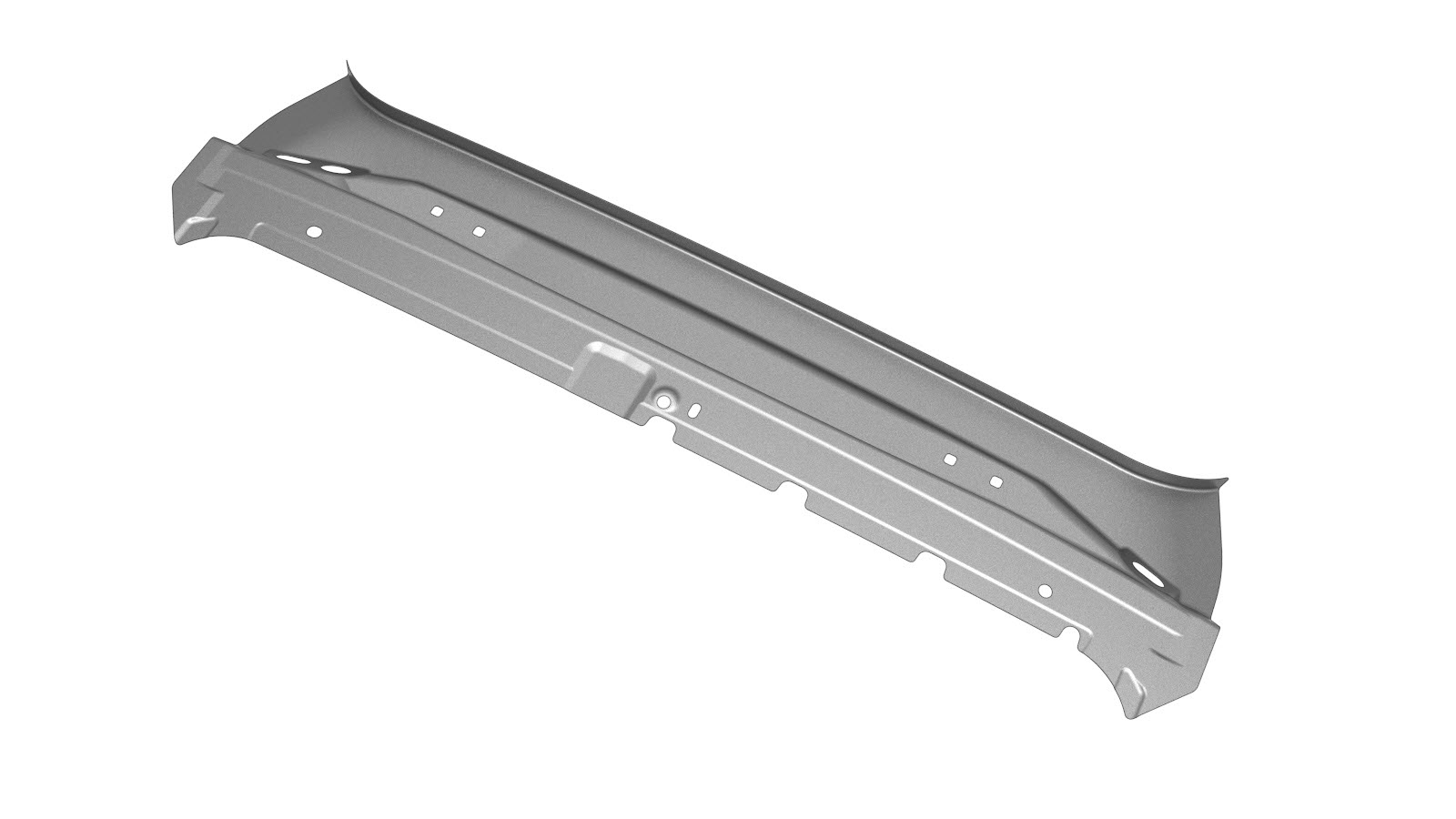

| 1 | קורה אחורית עליונה (קורה אחורית עליונה) | |
| 10 | מסמרת משוקעת ראש, 4.8 מ"מ ארוך | |
| 4 | מסמרת משוקעת ראש, 4.8 מ"מ קצר | |
| 24 | SPR, 5x4.5 | |
| 8 | SPR, 5x5 | |
| שני | SPR, 5x6 H4 | |
| 4 | SPR, 5x6 H2 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המכסה את מכלול ההדר אחורי:
בהתאם לתאריך בניית כלי הרכב, הרכיב אשר מכסה את מכלול ההדר אחורי יכול להיות אחד מהבאים:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
-

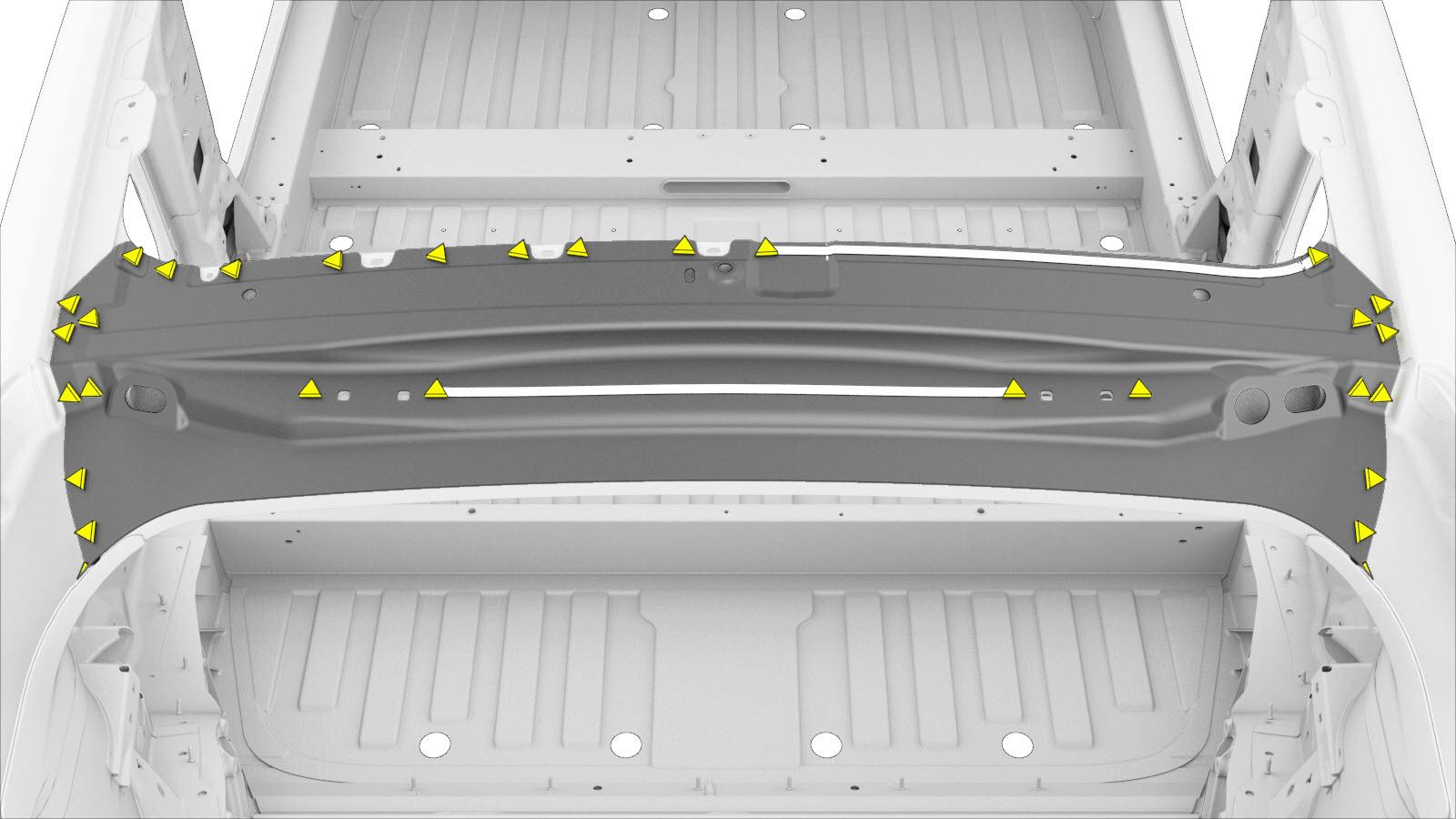

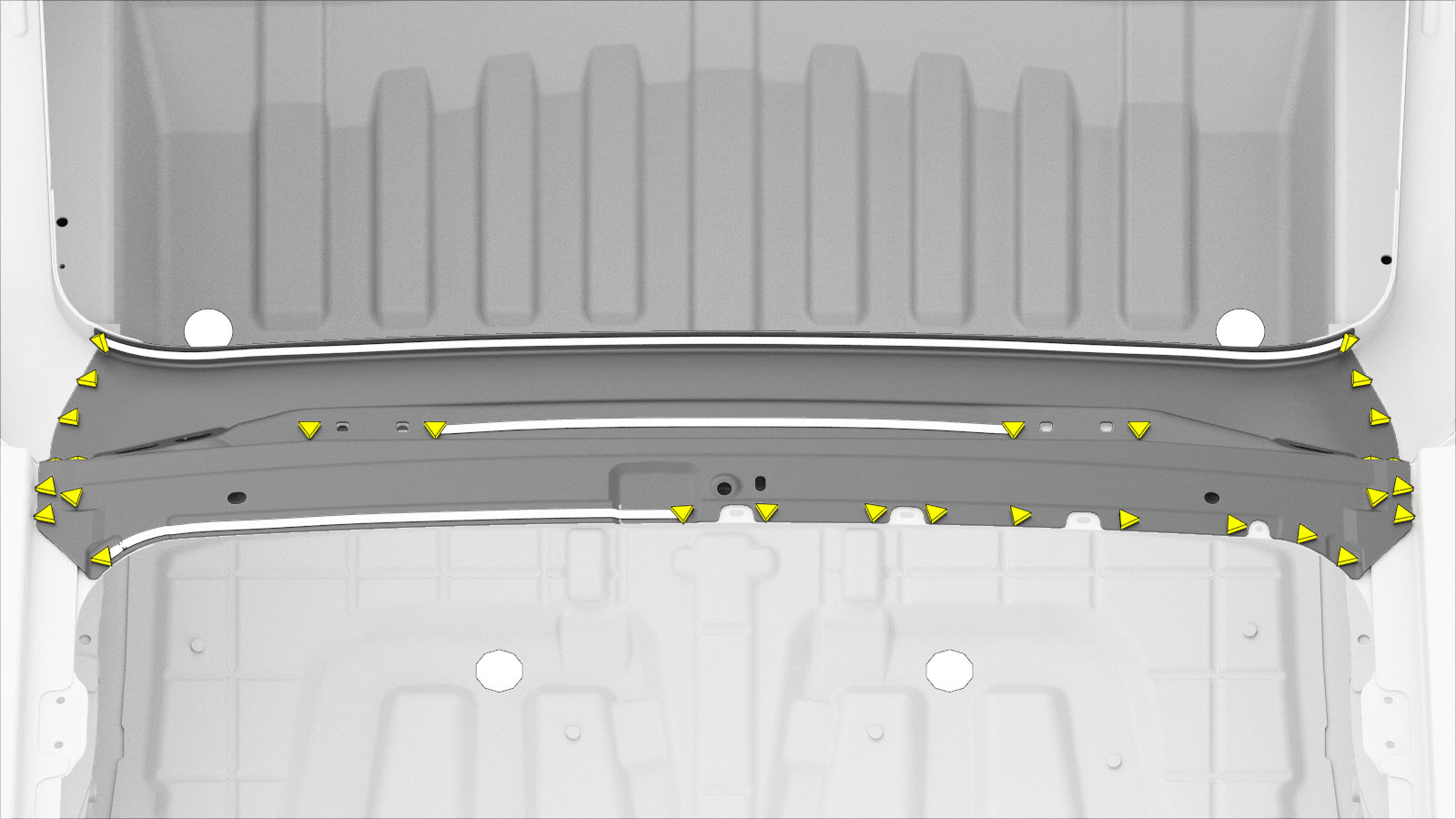

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.

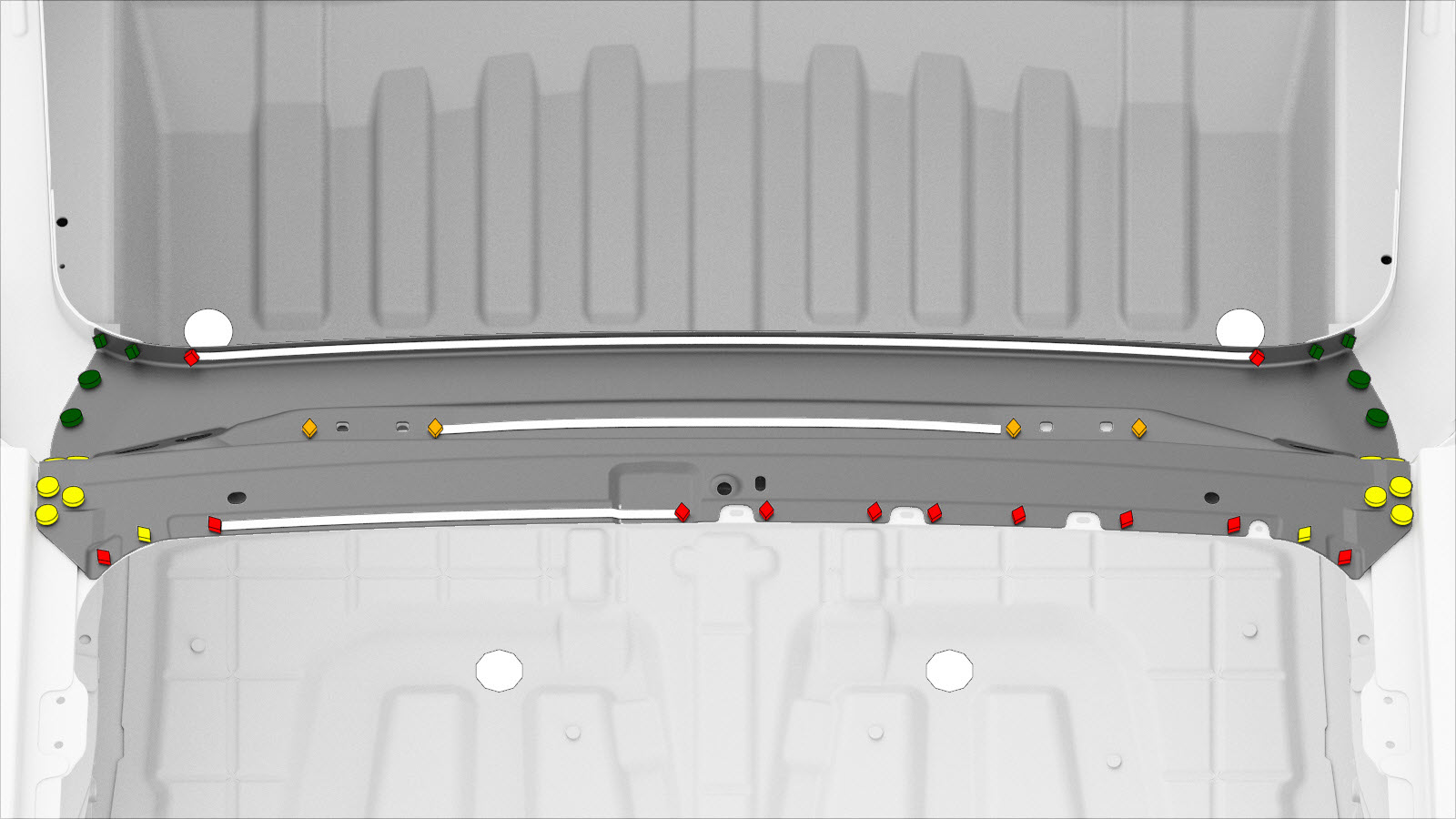

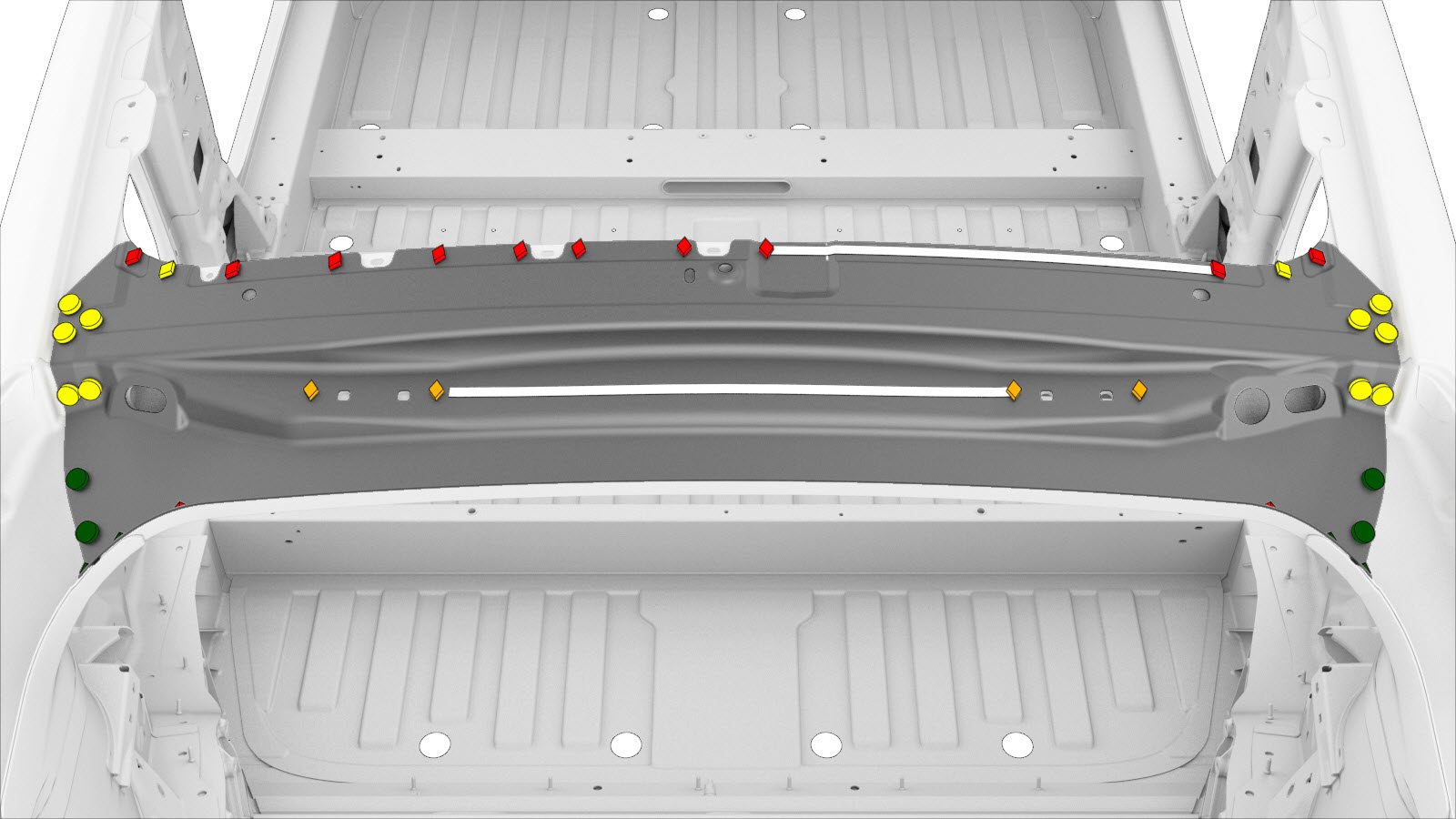

או מסמרות משוקעות ראש, 4.8 מ"מ ארוך
או SPRs, 5x4.5הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: KA 075 2113.או SPRs, 5x5הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: KA 075 2113.או SPRs, 5x6 H4הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: SM 085 0125.או SPRs, 5x6 H2הערההמבלט SPR של Tesla להלן משמש כדי להתקין SPR זה: SM 085 0125. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את הרכיב אשר הוסר כדי לספק גישה למכלול אחורי:
- מכלול גג (עיינו בתהליך)
- גג זכוכית (עיינו בתהליך)
- מסגרת מכלול גג פנורמי (עיינו בתהליך)
- בצעו את התפעולים הנדרשים לאחר תיקון.
