חיזוק Shock Tower אחורי (נבנה אחרי 5 בנובמבר 2014)
קוד תיקון:
10101901202
10101908502
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תהליך תיקון זה הנו עבור כלי רכב שנבנו לאחר בערך 5 בנובמבר 2014 (עם צומת אחורי דור שני).
- עבור כלי רכב אשר נבנו עד בערך 5 בנובמבר 2014 (עם צומת אחורי דור ראשון), ראו חיזוק Shock Tower אחורי (נבנה עד 5 בנובמבר 2014).
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

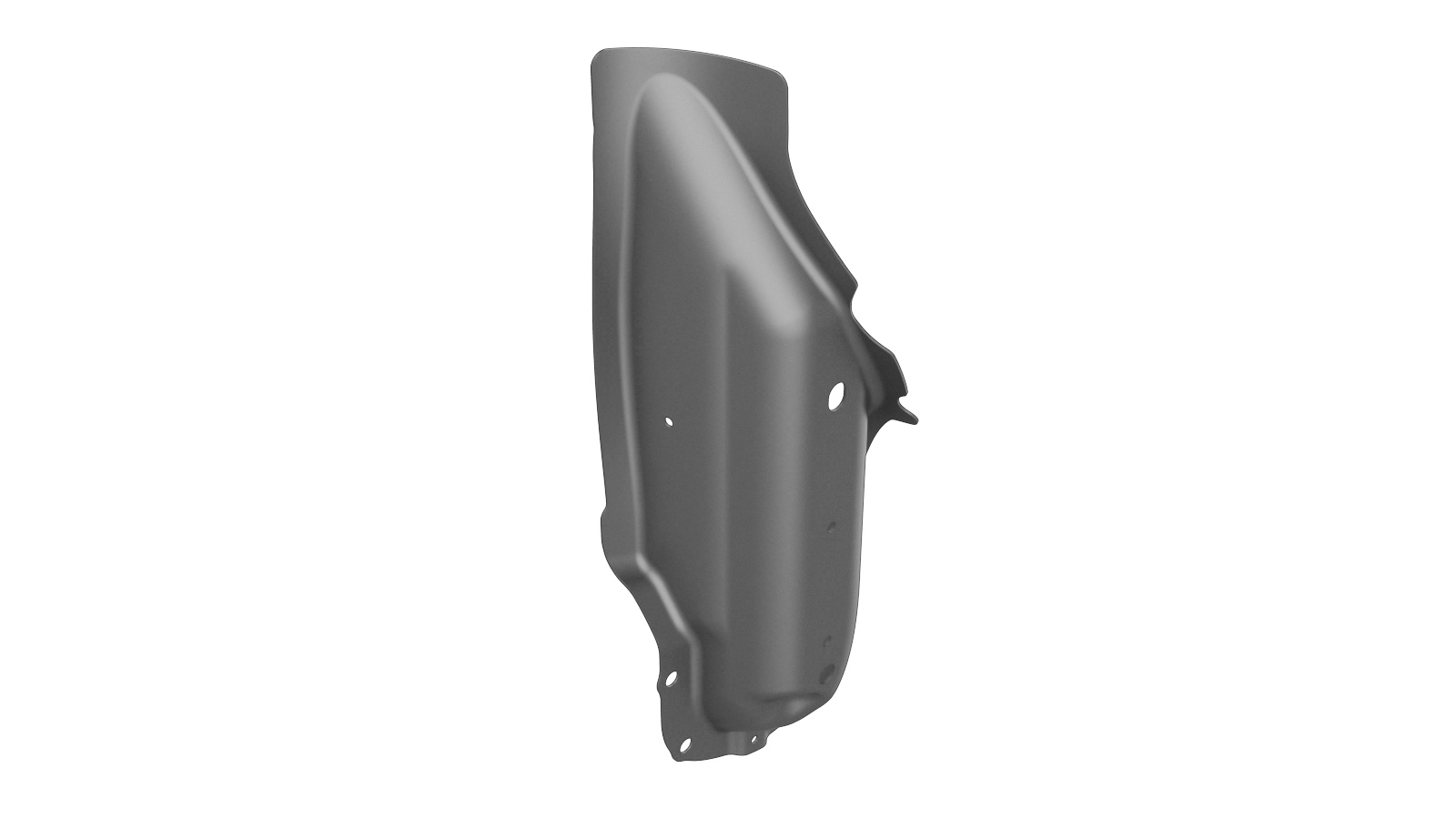

| 1 | חיזוק, SHOCK TOWER, אחורי (חיזוק Shock Tower אחורי (כלי רכב צומת אחורי דור שני) | |
| 14 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 5 | בורג, ראש משושה M8-1.25x20 | מספר חלק של Tesla 1007580-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

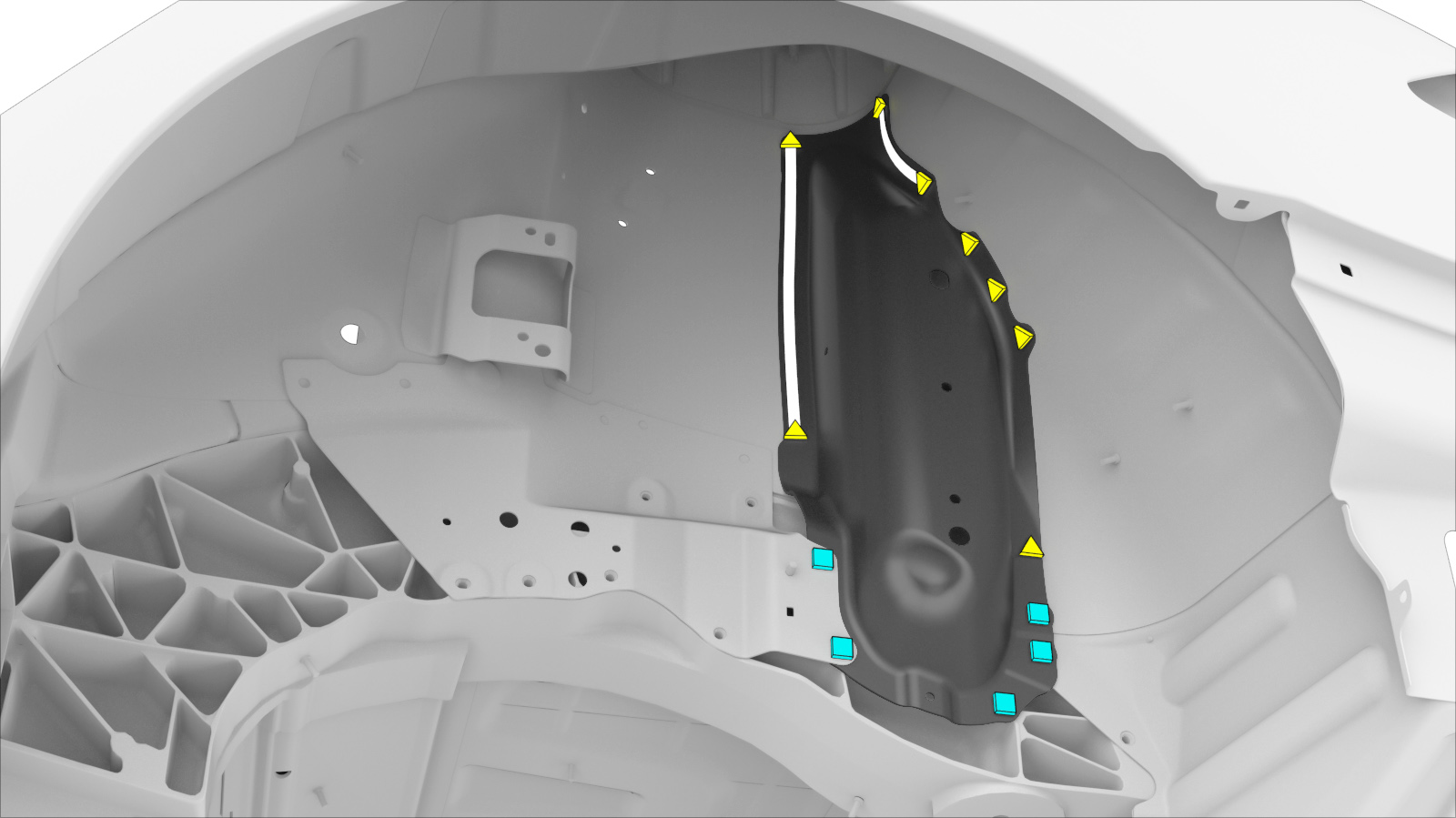

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-

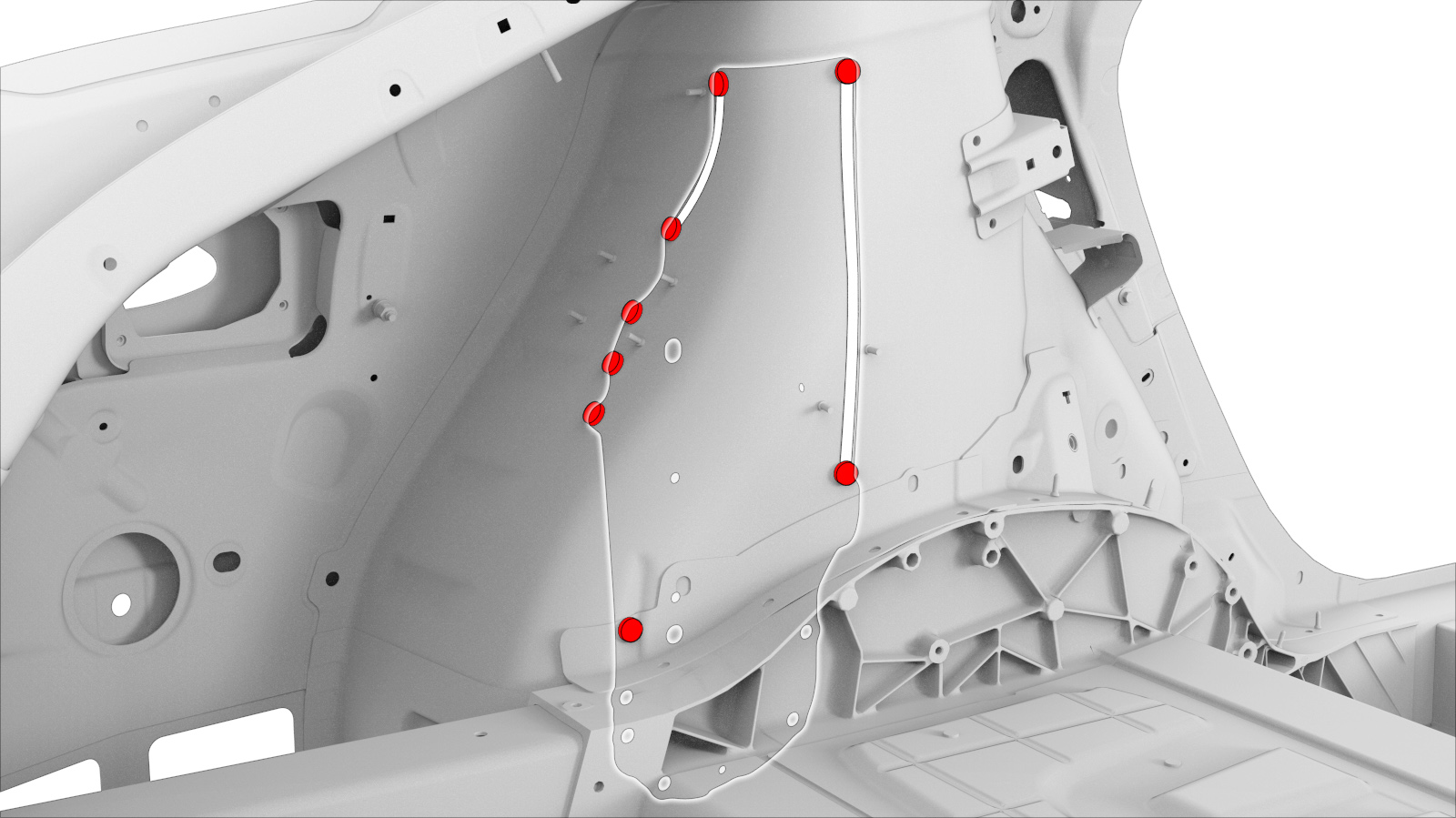

הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

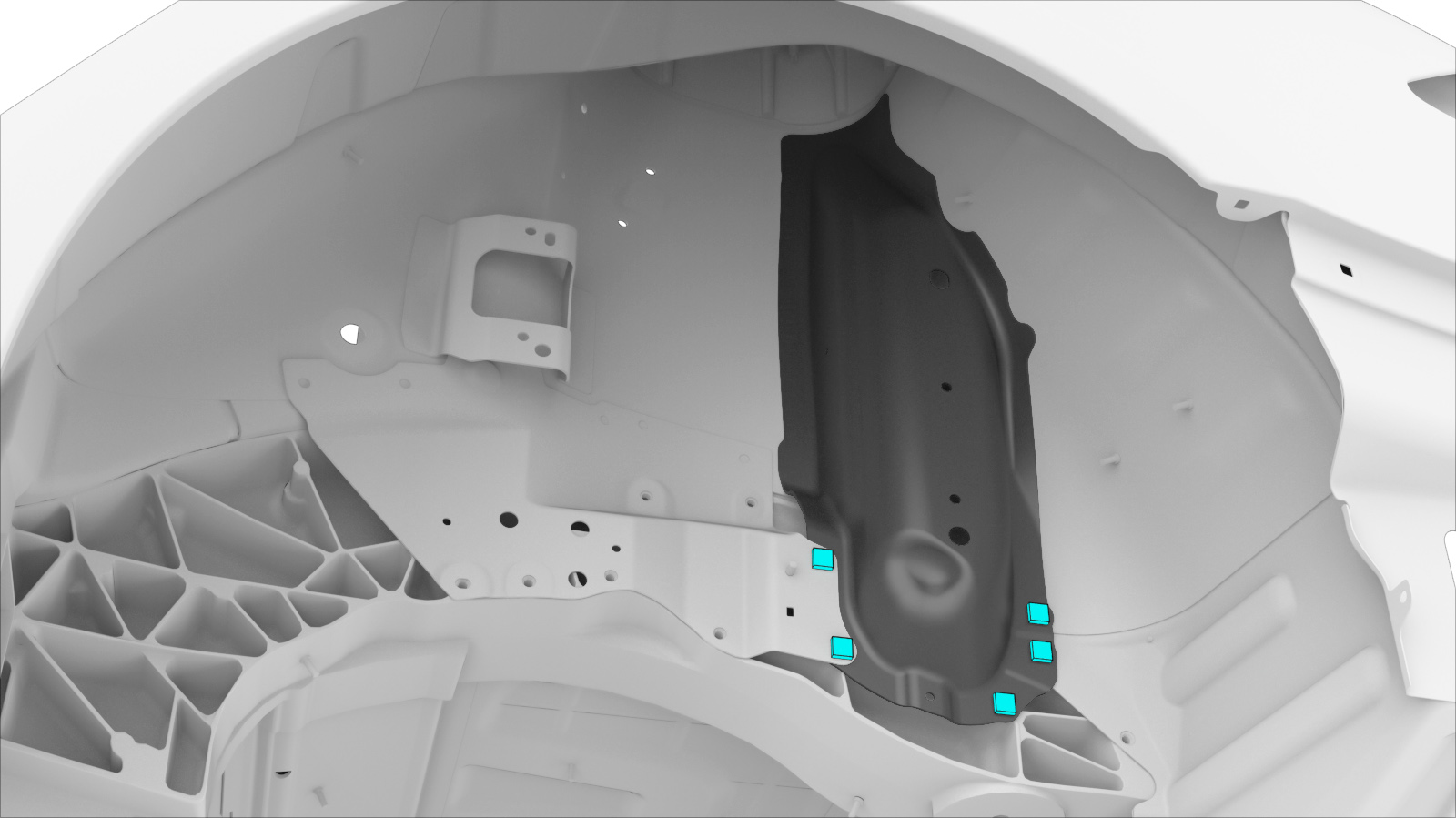

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 30 Nm.
- בצעו את התפעולים הנדרשים לאחר תיקון.
